网线测线仪使用方法及校正标准
一、使用方法
常规接法(两头568B): 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8 (橙绿蓝棕,白线在左,绿蓝换)
交叉接法(一头568A): 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕,白线在左,橙蓝换)
将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口,将开关拨到“ON”(S为慢速档),这时主测试仪和远程测试端的指示头就应该逐个闪亮。RJ45 型网线插头又称水晶头,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线的连接。制作过程中会用到网络钳和测线仪。
标准568A线序:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8。
▲图:T568A的线序
标准568B线序:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8
▲图:T568B的线序
一般大家习惯把两头都按T568B线序制作的双绞线称为直通线,把一头
T568A,另一头T568B线序连接的双绞线称为交叉线。
直通线:用于连接不同设备,如:PC---交换机(集线器)
交叉线:用于连接同种设备。如:PC---PC、交换机---交换机
但现在也没必要完全按照这种标准来,千兆网卡都是自适应的,就是同种设备在连接的时候也可以使用直通线,这要看相应接口上的标识。

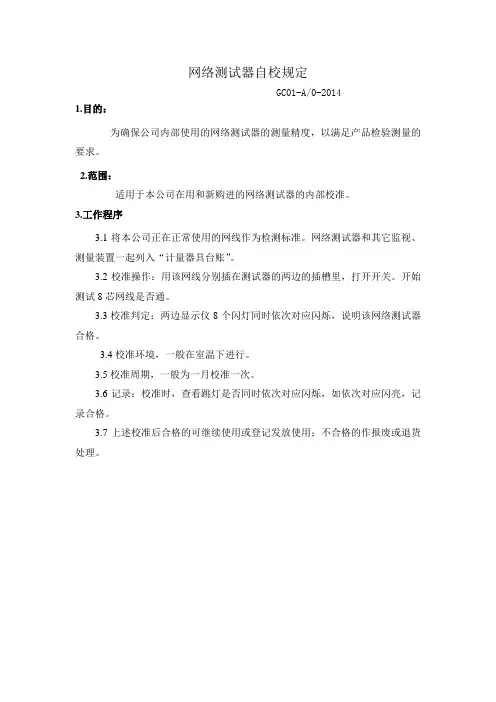

二、校正标准
1.连线测试
⑴直通连线的测试:测试直通连线时,主测试仪的指示灯应该从1到8逐个顺序闪亮,而远程测试端的指示灯也应该从1到8逐个顺序闪亮。如果是这种现象,说明直通线的连通性没问题,否则就得重做。
⑵交错线连线的测试:测试交错连线时,主测试仪的指示灯也应该从1到8逐个顺序闪亮,而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。如果是这样,说明交错连线连通性没问题,否则就得重做。
⑶若网线两端的线序不正确时,主测试仪的指示灯仍然从1到8逐个闪亮,只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。也就是说,远程测试端不能按着(1)和(2)的顺序闪亮。
2.导线断路测试的现象
⑴当有1到6根导线断路时,则主测试仪和远程测试端的对应线号的指示灯都不亮,其它的灯仍然可以逐个闪亮。
⑵当有7根或8根导线断路时,则主测试仪和远程测试端的指示灯全都不亮。
3.导线短路测试的现象
⑴当有两根导线短路时,主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮,而远程测试端两根短路线所对应的指示灯将被同时点亮,其它的指示灯仍按正常的顺序逐个闪亮。
⑵当有三根或三根以上的导线短路时,主测试仪的指示灯仍然从1到8逐个顺序闪亮,而远程测试端的所有短路线对应的指示灯都不亮。
