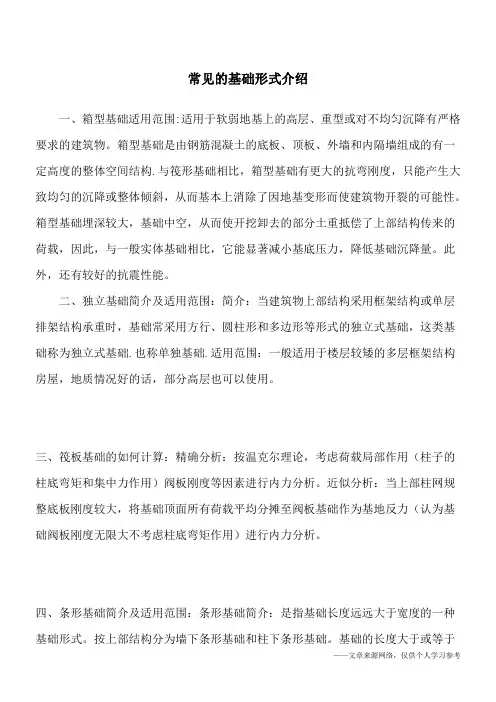

常见的基础形式介绍
常见的基础形式介绍
一、箱型基础适用范围:适用于软弱地基上的高层、重型或对不均匀沉降有严格要求的建筑物。
箱型基础是由钢筋混凝土的底板、顶板、外墙和内隔墙组成的有一定高度的整体空间结构.与筏形基础相比，箱型基础有更大的抗弯刚度，只能产生大
础阀板刚度无限大不考虑柱底弯矩作用）进行内力分析。
四、条形基础简介及适用范围：条形基础简介：是指基础长度远远大于宽度的一种基础形式。
按上部结构分为墙下条形基础和柱下条形基础。
基础的长度大于或等于
10倍基础的宽度。
条形基础的特点是，布置在一条轴线上且与两条以上轴线相交，有时也和独立基础相连，但截面尺寸与配筋不尽相同。
另外横向配筋为主要受力钢筋，纵向配筋为次要受力钢筋或者是分布钢筋。
主要受力钢筋布置在下面。
适用范围：无筋扩展基础适用于多层民用建筑和轻型厂房。
无筋扩展基础的抗拉强度和抗剪强度较低，因此必须控制基础内的拉应力和剪应力。
结构设计时可以通过控制材。
施工现场常见基础形式介绍ppt课件
• 1）井圈中心线与设计轴线的偏差不得大于2mm； • 2）井圈顶面应比场地高出150—200mm，壁厚比下面井壁厚度增加100—150mm。
3 遇有局部或厚度不大于1.5m的流动性淤泥和可能出现涌土涌砂时，护壁施工宜按 下列方法处理：
• 1）每节护壁的高度可减小到300-500mm，并随挖、随验、随浇注混凝土； • 2）采用钢护筒或有效的降水措施；可以用2mm后钢板卷成筒状，随人工成孔的深度下沉。
20
3.2 静压管桩
施工工艺流程
测量放线、 定桩位
打桩机 就位
桩机调整
插桩
校正垂直 度
继续沉桩
送桩至设计 桩顶标高
焊接接桩
吊下一节桩
卸出 送桩器
桩机移位
沉桩
21
3.2 静压管桩
施工工序及主控内容
管桩检测
管桩进场后，对管桩进行预检。
定位放样
压桩前应放出定位轴线及控制点，控制点位置应尽量远离压桩区域，并加以固定 保护。
5 挖至设计标高时，孔底不应积水，终孔后应清理好护壁上的淤泥和孔底残渣、积水， 然后进行隐藏工程验收，验收合格后，应立即封底和浇注桩身混凝土。
16
3.1 人工挖孔桩
人工挖孔桩施工注意事项
6 灌注桩身混凝土时，混凝土必须通过溜槽；当高度超过3m时，应用串筒，串筒末 端离孔底高度不宜大于2m，混凝土宜采用插入式振捣器振实。
7 对于开挖深度较大的人工挖孔桩，每次下人前，先将麻雀等鸟类放入至坑底，三分 钟后取出，确认其状态正常后方可下人；对挖深较大的桩孔，须保持向孔内持续送 风。
重点提示 合理安排施工顺序
• 桩孔施工，先浅后深
较浅桩孔施工后，对上部土层的稳定起到加固作用，能减少深 孔施工时的压力。
钢结构基础形式
钢结构基础形式标题：钢结构基础形式及其应用一、引言钢结构作为一种广泛应用的建筑结构形式，以其强度高、重量轻、施工速度快、抗震性能优良等特点，在现代建筑中占据着重要地位。
而钢结构基础作为整个钢结构体系的重要组成部分，其设计和施工质量直接影响到整个结构的安全稳定与持久耐用。
本文主要探讨钢结构基础的主要形式及其在实际工程中的应用。
二、钢结构基础的形式1. 独立基础独立基础是钢结构中最常见的一种基础形式，适用于地基承载力较好的情况。
其特点是每个钢柱下均设置一个独立的基础，各个基础之间互不影响，具有构造简单、施工方便的特点。
2. 条形基础条形基础主要用于多跨连续钢结构，如工业厂房等，由连续的钢筋混凝土板或墙构成，能够有效分散上部结构荷载，并适应地基不均匀沉降。
3. 桩基础当地基土质条件较差或者上部结构荷载较大时，常采用桩基础。
桩基础通过将荷载传递至较深处承载力较高的土层或岩石层，以保证结构稳定性。
其中，钢桩因其高强度、可预制、施工速度快等优点，在钢结构建筑中得到广泛应用。
4. 桩承台基础桩承台基础是将桩体顶部连接成一体的承台，共同承担上部钢结构的荷载，适用于大型钢结构建筑或软弱地基地段。
三、钢结构基础的设计与施工要点钢结构基础设计应遵循安全可靠、经济合理的原则，充分考虑地质条件、上部结构类型及荷载分布等因素。
施工过程中要确保基础与上部钢结构的有效连接，严格控制混凝土浇筑质量，以及做好防腐处理，延长钢结构基础的使用寿命。
四、结论钢结构基础形式多样，且各有其适用范围和优势。
科学合理地选择并设计钢结构基础，不仅能够保障建筑物的整体安全性，还能提高施工效率，节约建设成本。
随着钢结构技术的发展与进步，未来钢结构基础形式的设计与应用将更加丰富和完善。
基础类型
基础的类型按使用的材料分为：灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
按埋置深度可分为：浅基础、深基础。
埋置深度不超过5M者称为浅基础，大于5M者称为深基础。
按受力性能可分为：刚性基础和柔性基础。
按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础λ刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础。
所用材料有混凝土、砖、毛石、灰土、三合土等，一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。
λ柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。
一般用钢筋混凝土制作。
这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。
独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。
满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。
按构造又分为伐形基础和箱形基础两种。
λ伐形基础：是埋在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。
λ箱形基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。
箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。
桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。
按照施工方法可分为钢筋混凝土预制桩和灌注桩。
λ钢筋混凝土预制桩：这种桩在施工现场或构件场预制，用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。
其承载力大，不受地下水位变化的影响，耐久性好。
但自重大，运输和吊装比较困难。
打桩时震动较大，对周围房屋有一定影响。
各种基础的形式及计算
7月23号独立基础编辑当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。
独立基础分三种：阶形基础、坡形基础、杯形基础。
目录1简介2构造3表示方式4计算方法简介编辑独立基础.是整个或局部结构物下的无筋或配筋基础。
一般是指结构柱基，高烟囱，水塔基础等的形式。
独立基础分：阶形基础、坡形基础、杯形基础3种。
独立基础的特点一：一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。
独立基础的特点二：基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础(独立桩承台)。
构造编辑独立基础一般设在柱下，常用断面形式有踏步形、锥形、杯形。
材料通常采用钢筋混凝土、素混凝土等。
当柱为现浇时，独立基础与柱子是整浇在一起的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，此时称为杯口基础。
表示方式编辑表示方式见下表：参考11G101-3计算方法编辑⑴、独立基础垫层的体积垫层体积=垫层面积×垫层厚度⑵、独立基础垫层模板垫层模板=垫层周长×垫层高度⑶、独立基础体积独立基础体积=各层体积相加（用长方体和棱台公式）⑷、独立基础模板独立基础模板=各层周长×各层模板高(5)、基坑土方工程量基坑土方的体积应按基坑底面积乘以挖土深度计算。
基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
(6)、槽底钎探工程量槽底钎探工程量，以槽底面积计算。
带形基础编辑本词条缺少概述、信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！从基础结构而言，凡墙下的长条形基础，或柱和柱间距离较近而连接起来的条形基础，都称为带形基础。
土木工程施工基础形式
土木工程施工基础形式一、基础形式的分类1、传统基础形式传统基础形式是指在地基基础上利用砖石、水泥混凝土等材料进行的基础工程，包括浅基础和深基础两种类型。
其中，浅基础是指基础与地面之间的距离较小的基础形式，如柱基、墩基、梁基等；深基础是指基础与地面之间的距离较大的基础形式，如桩基、井基等。
传统基础形式的施工工艺简单，成本低廉，适用于一般的土木工程项目。
2、新型基础形式新型基础形式是指在传统基础形式的基础上加入了一些新技术和材料的施工方法，以提高土木结构的承载能力和抗震性。
例如，采用预应力混凝土技术的基础工程、采用钢筋混凝土悬吊基础工程等。
新型基础形式的施工工艺复杂，成本较高，但能够提高土木结构的安全性和耐久性，适用于重要的土木工程项目。
3、特殊基础形式特殊基础形式是指在特殊地质环境和地表条件下进行的基础工程，如软土地区、陡坡地区、高海拔地区等。
特殊基础形式的施工需要根据具体情况选择合适的基础工程方法和手段，以确保土木结构的安全和稳固。
特殊基础形式的施工通常需要进行大量的勘察和设计工作，成本较高，适用于特殊的土木工程项目。
二、施工过程土木工程施工的基础形式主要包括以下几个步骤：1、土地勘察在进行土木工程施工之前，首先需要进行土地勘察，确定土地的地质情况和地表条件，为施工的基础形式选择提供基础数据。
勘察工作包括地质勘探、地形测量、地质钻孔等，以确保土地的承载能力和稳定性。
2、基础设计在完成土地勘察之后，根据土地的地质情况和地表条件进行基础设计，确定土木结构的承载能力和抗震性要求。
基础设计包括基础形式选择、基础结构设计、材料选择等，以确保土木结构的安全和稳固。
3、基础施工在完成基础设计之后，根据设计要求选择合适的基础工程方法和手段进行施工。
基础施工包括挖土、铺设基础材料、浇筑混凝土等，以确保土木结构的承载能力和稳固性。
在进行基础施工过程中，需要注意施工过程中的安全和质量控制，以确保土木结构的安全和稳固。
基础形式图片
基础类型汇总一、基础的概念基础指建筑底部与地基接触的承重构件，它的作用是把建筑上部的荷载传给地基。
因此地基必须坚固、稳定而可靠。
工程结构物地面以下的部分结构构件，用来将上部结构荷载传给地基，是房屋、桥梁、码头及其他构筑物的重要组成部分。
二、基础分类1、按使用的材料分为：灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。
2、按埋置深度可分为：浅基础、深基础。
埋置深度不超过 5M 者称为浅基础，大于 5M 者称为深基础。
3、按受力性能可分为：刚性基础和柔性基础。
4、按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
满堂基础又分为筏形基础和箱形基础三、各种基础的解释1) 条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础2)刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础。
所用材料有混凝土、砖、毛石、灰土、三合土等，一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。
3) 柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。
一般用钢筋混凝土制作。
这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。
4)独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。
5) 满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。
按构造又分为伐形基础和箱形基础两种。
6) 筏形基础：筏形基础形象于水中漂流的木筏。
井格式基础下又用钢筋混凝土板连成一片，大大地增加了建筑物基础与地基的接触面积，换句话说，单位面积地基土层承受的荷裁减少了，适合于软弱地基和上部荷载比较大的建筑物。
7) 箱形基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。
箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
常见的基础形式
常见的基础形式当房屋结构类型不同及地基土层不同，基础的组成形式也不同，组成不同形式基础及基础构件一般有以下几种：（1）独立基础（2）桩基承台（3）基础梁（4）基础连梁（5）承台梁（6）地框梁（7）条形基础（8）伐板基础（9）筏形基础（10）箱形基础。
（一）独立基础当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行或矩形的独立式基础，这类基础称为独立式基础.也称单独基础，是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基，高烟囱，水塔基础等的形式．独立基础分阶形基础；坡形基础；杯形基础3种。
独立基础的特点一，一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做共用独立基础。
独立基础的特点二，基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
（二）桩基承台承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。
承台是桩与柱或墩联系部分。
承台把几根，甚至十几根桩联系在一起形成桩基础。
（三）基础梁基础梁简单说就是与基础上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定（四）基础连梁基础连梁系指连接独立基础、条形基础或桩基承台的梁。
（五）承台梁所谓承台梁,顾名思义，承受上面重大荷载的。
而承台梁便是在承台为桩的时候，在桩口起的地梁，一般比承重梁配比高，结构要求高。
它的作用是为了承受上面巨大的荷载，加强基础的整体性，承台一般应用于高层建筑的基础结构中。
承台板便是在地梁之上的板，和周围的地面一体，上面素灰抹平。
（六）地框梁地下框架梁系指设置在基础顶面以上且低于建筑标高正负0.000并以框架柱为支座的梁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按构造形式可分为条形基础、独立基础、满堂基础和桩基础。
条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础
刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础。
所用材料有混凝土、砖、毛石、灰土、三合土等，一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。
λ
柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。
一般用钢筋混凝土制作。
这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。
λ
独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。
满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。
按构造又分为伐形基础和箱形基础两种。
伐形基础：是埋在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。
λ
箱形基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。
箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
λ
桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。
桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。
按照施工方法可分为钢筋混凝土预制桩和灌注桩。
基础的类型:
基础按受力特点及材料性能可分为刚性基础和柔性基础；
按构造的方式可分为条形基础、独立基础、片筏基础、箱形基础等。
1．按材料及受力特点分类
(1)刚性基础: 受刚性角限制的基础称为刚性基础。
刚性基础所用的材料的抗压强度较高，但抗拉及抗剪强度偏低。
刚性基础中压力分布角a称为刚性角。
在设计中，应尽力使基础大放脚与基础材料的刚性角相一致，目的：确保基础底面不产生拉应力，最大限度地节约基础材料。
构造上通过限制刚性基础宽高比来满足刚性角的要求。
常用的有：砖基础。
灰土基础。
三合土基础。
毛石基础。
混凝土基础。
毛石混凝土基础。
1)大放脚为保证基础外挑部分在基底反力作用下不至发生破坏。
2)灰土基础灰土基础适用于地下水位较低的地区，并与其他材料基础共用，充当基础垫层。
3)三合土基础三合土基础一般多用于地下水位较低的四层和四层以下的民用建筑工程中。
4) 毛石基础具有强度较高、抗冻、耐水、经济等特点。
5)混凝土基础常用于地下水位高，受冰冻影响的建筑物。
6)在上述混凝土基础中加入一定体积毛石，称为毛石混凝土基础。
2)柔性基础。
在混凝土基础底部配置受力钢筋，利用钢筋受拉，这样基础可以承受弯矩，也就不受刚性角的限制。
所以钢筋混凝土基础也称为柔性基础。
钢筋混凝土基础断面可做成梯形，最薄处高度不小于200mm；也可做成阶梯形，每踏步高300-500mm。
通常情况下，钢筋混凝土基础下面设有C7．5或C10素混凝土垫层，厚度lOOmm左右；无垫层时，钢筋保护层为75mm，以保护受力钢筋不受锈蚀。
2．按构造分类
(1)独立基础(单独基础)。
1)柱下单独基础。
单独基础是柱子基础的主要类型。
2)墙下单独基础。
墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。
(2)条形基础。
1)墙下条形基础。
条形基础是承重墙基础的主要形式。
当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式；肋式的条形基础条件：地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降。
2)柱下钢筋混凝土条形基础。
当地基软弱而荷载较大时为增强基础的整体性并节约造价，可做成钢筋混凝土条形基础。
(3)柱下十字交叉基础。
荷载较大的高层建筑，如土质较弱，可做成十字交叉基础。
(4)片筏基础。
如地基基础软弱而荷载又很大，采用十字基础仍不能满足要求或相邻基槽距离很小时，可用钢筋混凝土做成整块的片筏基础。
按构造不同它可分为平板式和梁板式两类。
(5)箱形基础。
它的主要特点是刚性大，减少了基础底面的附加应力，因而适用于地基软弱土层厚、荷载大和建筑面积不太大的一些重要建筑物，目前高层建筑中多采用箱形基础。
复合基础是针对同一个建筑下但地质情况变化很大或上部荷载很大（一般基础难以单独承载）的，所以出现一个建筑下有两种或两种以上的基础形式，另外还有钢板桩等为维护一定地质条件的施工手段。
但所有的基础形式要根据地质报告，力学计算等通过设计部门和审核部门审定确定。
