动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）
A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，
可使某一个电表的示数为零，已知电路元件均完好，则（）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C
金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）
①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③
C ．只有①④
D ．只有①③④
答案：C
闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
已知电源电压相同，R1小于R2，则下列判断中正确的是（）
A. 电压表V1的示数等于V2的示数
B. 电流表A1的示数小于A2的示数
C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
答案：B
浦东新区：7．在图2
器滑片P的过程中（）
A．电压表V1示数与电流表A示数的比值变大
B．电压表V1示数与电流表A示数的比值变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变小
答案：B
普陀：16. 在图4所示的电路中，电源电压保持不变。
闭合电建S、S1，电路正常工作。
若不更换电路元件，且电建S始终处于闭合，请通过一定的操作达到如下要求。
①使电流表A的示数变小的操作是：
②使电流表A和A1示数比值变大的操作是：
答案：向右移动滑动变组器或断开电建S1或向右移动滑动变组器同时断开电建S1；向右移动滑动变阻器
图2
向右移动时，则（ ）
A ．电流表A 示数与电流表A 1示数的差值变大
B ．电流表A 示数与电流表A 1示数的差值变小
C ．电流表A 示数与电流表A 1示数的比值变大
D ．电流表A 示数与电流表A 1示数的比值变小 答案：C
松江：7．如图4所示电路中，电源电压不变。
闭合电键，下列现象中能说明滑动变阻器的滑片P 在向右移动的是（ ） A ．电表A 与A 1示数的差值变大 B ．电表V 与A 示数的乘积变大 C ．电表A 1与A 示数的比值变大 D ．电表V 与A 示数的比值变小 答案：C
徐汇：9. 医院有一种输液警报器（如图3甲），当管内药液流完时，电铃发声报警。
报警器内都有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图3乙所示，则当闭合开关，报警器工作时，下列说法正确的是（ ） A. 输完药液时，电流表示数变小 B. 输完药液时，电压表示数变小
C. 未输完药液时，电铃不响是因为没有电流通过
D. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
答案：D
图1
图4
片P 由中点向右移动时，下列判断正确的是（ ） A. 电流表A 2示数变小，电压表V 示数变大 B. 电压表V 示数与电流表A 示数的比值变小 C. 电流表A 与电流表A 1示数的差值不变
D. 电流表A 2示数变化量与电流表A 示数变化量之比不变 答案：D
杨浦：10. 在图4所示的电路中，电源电压保持不变。
在电路中并联一个电压表，当滑动变阻器R 1的滑片P 从a 端移至c 端，电压表的示数从零变为6伏，则下列判断正确的是（ ） A. 电压表并联在R 1两端，滑片P 位于中点b 时电压表的示数为3伏 B. 电压表并联在R 1两端，滑片P 位于中点b 时电压表的示数大于3伏 C. 电压表并联在R 1两端，滑片P 位于中点b 时电压表的示数小于3伏 D. 电压表并联在R 2两端，滑片P 位于中点b 时电压表的示数为3伏 答案：B
长宁：9．如图2所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S ，向右移动滑动变阻器滑片P 的过程中（ ） A ．电流表A 的示数变大 B ．电压表V 的示数变大
C ．电压表V 与电流表A 的示数的比值变大
D ．电压表V 与电流表A 的示数的乘积变小 答案：D。
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路(附答案)

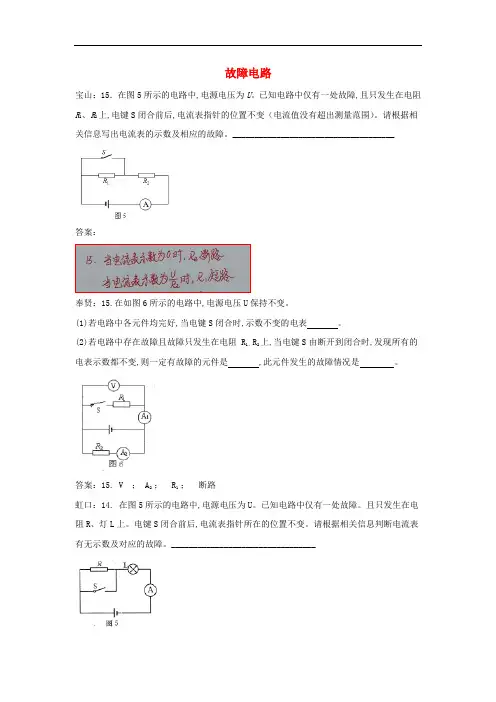

故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路，若电流表无示数：L 断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则：① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
上海市各区2018年中考物理一模试卷按考点分类汇编情景实验(含答案解析)
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编测电阻实验-附答案
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。
闭合电键S后，电路中的电流为0.3安。
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路
故障电路宝山：15．在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障,且只发生在电阻R1、R2上,电键S闭合前后,电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后,电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路,若电流表无示数：L 断路金山：16．在图9所示的电路中,电源电压保持不变。
当电键S 闭合后,小灯不亮,电压表V 有示数,已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障,采用以下三种方法进行判断：A. 将电流表串联到电路中,观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端,观察电压表的示数；C. 用完好的小灯L’替换电阻R ,观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中,电源电压为U 。
电路中,电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后,能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”）,请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ,灯L 断路；电压表V 1的示数为零,电阻R 断路。
上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验
情景实验宝山：16、某小组同学通过自学得知：在两种金属组成的回路中,如果使两个接触点的温度不同,便在回路中将会出现电流。
为了验证和探究其中规律,该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路,并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象,归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象,归纳得出初步结论：当相互连接的两种金属丝的材料不变时,接触点之间的温度差越小,电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ,发现当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同,且用酒精灯对金属导线中部进行加热时,闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同,金属导线接触点之间的温度差也相同时,电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验,如图7（a）（b）（c）所示。
（2）同学们,仔细分析了图a和图b和c产生了测定大气压值的想法,经过讨论他们认为利:虹口：15. 我们的地球被一层厚厚的大气层包围着,同海水以及一切其他物体一样,大气也受到地球的引力作用,所以这层大气是不会逃逸到宇宙中去的,如果把大气比作为海洋,我们就生活在这层海洋的底部。
地球上海拔高度越高,大气越稀薄。
①根据上述信息及液体与气体的相同点,小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用,__________________。
②根据上述信息及所学液体压强的相关知识,公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________,理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编电路计算-附答案
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
【配套K12]上海市各区2018届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ )
A电流表A的示数变小。B电压表V1示数与电压表V2示数的比值变小。
C电流表A的示数变大。D电压表V1示数与电压表V2示数之和变大.
答案：B
奉贤:7。如图2所示,电源电压保持不变。闭合电键S后,当滑动变阻器的滑片P向右移动时 ,变大的是（ ）
This article is collected and compiled by my colleagues and I in our busy schedule. We proofread the content carefully before the release of this article, but it is inevitable that there will be some unsatisfactory points. If there are omissions, please correct them. I hope this article can solve your doubts and arouse your thinking. Part of the
B。电压表V示数与电流表A示数的比值变小
C.电流表A与电流表A1示数的差值不变
D.电流表A2示数变化量与电流表A示数变化量之比不变
答案：D
杨浦：10.在图4所示的电路中,电源电压保持不变。在电路中并联一个电压表，当滑动变阻器R1的滑片P从a端移至c端，电压表的示数从零变为6伏，则下列判断正确的是(）
A．电流表A的示数变大
B．电压表V的示数变大
C．电压表V与电流表A的示数的比值变大
D．电压表V与电流表A的示数的乘积变小
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路
动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
