钢厂料位测量常用方法及选型
测料斗料位方法
测料斗料位方法

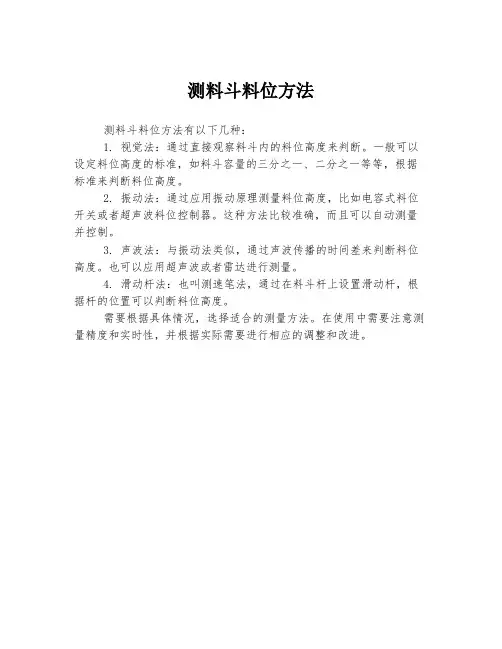

测料斗料位方法有以下几种：
1. 视觉法：通过直接观察料斗内的料位高度来判断。
一般可以设定料位高度的标准，如料斗容量的三分之一、二分之一等等，根据标准来判断料位高度。
2. 振动法：通过应用振动原理测量料位高度，比如电容式料位开关或者超声波料位控制器。
这种方法比较准确，而且可以自动测量并控制。
3. 声波法：与振动法类似，通过声波传播的时间差来判断料位高度。
也可以应用超声波或者雷达进行测量。
4. 滑动杆法：也叫测速笔法，通过在料斗杆上设置滑动杆，根据杆的位置可以判断料位高度。
需要根据具体情况，选择适合的测量方法。
在使用中需要注意测量精度和实时性，并根据实际需要进行相应的调整和改进。
测量红钢尺寸的方法
测量红钢（通常指热轧钢板或条材）的尺寸是一个重要的质量控制环节，确保钢材的尺寸符合设计要求和标准。
以下是一些常用的测量方法：
1. 卷尺测量：对于平面尺寸（如长度、宽度）的测量，可以使用普通卷尺或者金属卷尺进行直接测量。
测量时，确保卷尺与钢材表面平行，避免产生误差。
2. 激光测距仪：对于较长钢材的距离测量，可以使用激光测距仪。
激光测距仪具有精度高、速度快、操作简便等特点。
3. 电子尺：电子尺（数字尺）可以用来测量钢材的直线尺寸，如厚度、宽度等。
电子尺通常具有高精度和易于读取的数字显示。
4. 光学投影仪：对于要求极高的尺寸测量，可以使用光学投影仪。
通过投影仪将钢材的轮廓投影到屏幕上，然后通过屏幕上的图像来测量尺寸。
5. 三坐标测量机：对于复杂形状或多个尺寸的测量，可以使用三坐标测量机（CMM）。
它能够非接触式地测量钢材的形状和尺寸，具有极高的精度和自动化程度。
6. 视觉检测系统：利用计算机视觉技术，通过摄像头捕捉钢材的图像，然后通过软件分析图像来测量尺寸。
这种方法适用于大批量测量。
7. 样板比对：使用标准样板与钢材进行比对，适用于简单尺寸的快速测量。
样板应该是精密制造的，以确保测量准确性。
在测量过程中，应确保测量设备的精度符合要求，并且操作人员具备相应的技能和经验。
同时，测量结果应记录在适当的表格或系统中，以便于后续的质量控制和追溯。
电厂原煤仓料位测量常用方法及选型

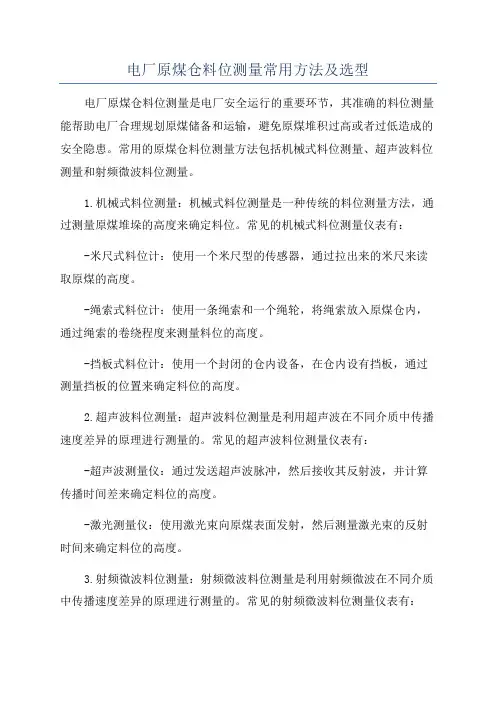

电厂原煤仓料位测量常用方法及选型电厂原煤仓料位测量是电厂安全运行的重要环节，其准确的料位测量能帮助电厂合理规划原煤储备和运输，避免原煤堆积过高或者过低造成的安全隐患。
常用的原煤仓料位测量方法包括机械式料位测量、超声波料位测量和射频微波料位测量。
1.机械式料位测量：机械式料位测量是一种传统的料位测量方法，通过测量原煤堆垛的高度来确定料位。
常见的机械式料位测量仪表有：-米尺式料位计：使用一个米尺型的传感器，通过拉出来的米尺来读取原煤的高度。
-绳索式料位计：使用一条绳索和一个绳轮，将绳索放入原煤仓内，通过绳索的卷绕程度来测量料位的高度。
-挡板式料位计：使用一个封闭的仓内设备，在仓内设有挡板，通过测量挡板的位置来确定料位的高度。
2.超声波料位测量：超声波料位测量是利用超声波在不同介质中传播速度差异的原理进行测量的。
常见的超声波料位测量仪表有：-超声波测量仪：通过发送超声波脉冲，然后接收其反射波，并计算传播时间差来确定料位的高度。
-激光测量仪：使用激光束向原煤表面发射，然后测量激光束的反射时间来确定料位的高度。
3.射频微波料位测量：射频微波料位测量是利用射频微波在不同介质中传播速度差异的原理进行测量的。
常见的射频微波料位测量仪表有：-射频导波管：通过在原煤堆内装置射频导波管，通过测量导波管中的微波传播时间差来确定料位的高度。
-雷达波测量仪：通过发送射频微波脉冲，然后接收其反射波，并计算传播时间差来确定料位的高度。
选型时需要考虑以下因素：1.精度要求：根据电厂原煤仓的具体要求，确定所需的测量精度，选用精度满足要求的仪表。
2.环境适应性：选择适应原煤仓环境的仪表，如能够耐受高温、多尘、高湿等恶劣条件。
3.安装方便性：考虑仪表的尺寸、重量和安装方式，选择方便安装和维修的仪表。
4.抗干扰能力：选择具有良好抗干扰能力的仪表，以保证测量的准确性。
5.维护成本：考虑仪表的可靠性和维护成本，选择综合性能和使用寿命较长的仪表。
钢筋位置测定仪操作规程
钢筋位置测定仪操作规程
一、前言
二、操作准备
1、调整精度：首先，根据测量精度要求，调整钢筋位置测定仪的精度，一般采用千分尺调整，使精度校正在±0.02mm范围内。
2、测量数据准备：根据测量要求，设定测量内容、点数、测量方法，并设定测量参数，记录测量数据。
三、钢筋位置测定仪操作流程
1、启动钢筋位置测定仪：检查电源电压，按功能键开启钢筋位置测
定仪。
2、选择测量模式：根据测量参数，选择正确的测量模式，选择好所
需的测量参数，输入正确的测量参数，例如点数、抗拉力值等。
3、测量开始：千分尺置于钢筋上，按测量模式和测量参数，转动钢
筋位置测定仪的指针，记录测量钢筋位置的数据，例如抗拉力值、曲率。
4、测量结束：根据测量数据，判断钢筋位置满足要求，若不满足要求，则需要调节结构件并重新测量。
四、操作注意事项
1、在测量前。
料位测量仪表在电厂煤灰仓、煤灰料斗中如何选用
在火力发电厂烧煤的过程中，会有大量煤灰生成。
这些煤灰通常会收集在煤灰仓和煤灰料斗内。
为了避免存储的煤灰冒罐，对煤灰料位的高度进行检测控制就显得颇为必要。
一般的做法是，在罐体上会安装4-20mA连续量输出仪表以及一台开关量输出的极限位报警仪表做防溢罐。
所以，电厂煤灰仓、煤灰料斗的料位测量仪表的选用就非常重要。
本文将探讨下料位测量仪表在电厂煤灰仓、煤灰料斗中如何选用问题，供广大仪表用户参考。
一、开关量输出料位开关开关量输出料位开关主要有射频导纳料位开关、阻旋料位开关、音叉料位开关等，其工作原理可参考计为官网相应产品页面介绍。
计为Cape-11系列射频导纳料位开关出于产品稳定性的考虑，建议选用振动式音叉料位开关用于罐体极限限位报警。
音叉料位开关具有结构坚固可靠、无分体部件，维护和检修成本低，不受介电常数变化影响的特点，能够有效防止出现料斗溢罐情况。
计为缆绳型射频导纳料位开关在电厂粉煤灰筒仓的应用现场二、连续量输出料位计1．3D物位扫描仪3D物位扫描仪基于二维数组波束形成器传送低频脉冲，接收来自筒仓、仓室或其他容室内物料的回波,设备的数字信号处理器对接收到的信号进行取样和分析，通过估算回波到达的时间和方向，处理器形成一个物料表面的三维图，这个图像通过一种专有的计算方法对信息进行处理并生成3D图象，该图像能够在远端屏幕上显示出来。
设备可以据此准确得出物料的体积和质量，能够使工艺物位监测和库存控制达到一个新的高度。
2．雷达料位计雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。
探头发出高频脉冲并传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
3．重锤式料位计重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降，重锤接触介质表面的瞬间停止下降，而后重锤式料位计改变电机的转动方向将重锤收回。
测量过程中，重锤式料位计通过专门的双光学传感器的精确计量，获取料位信号，并将料位信号转变为4~20mA模拟量信号。
冶金料场煤仓料位计的应用与分析
冶金料场煤仓料位计的应用与分析作者：谭戈张豪来源：《中国科技纵横》2018年第23期摘要：本文概述介绍几种目前在测量料仓料位中，应用较为广泛的料位计，通过分析和比较，选择雷达料位计作为测量冶金行业煤仓料位的核心设备，并简要说明雷达料位计的日常使用和维护方法，基本故障判断处理思路，为设备准确检测打下基础。
关键词：煤仓；料位；雷达料位计；维护中图分类号：TD529 文献标识码：A 文章编号：1671-2064（2018）23-0072-020 前言冶金企业日常生产过程中，为各个生产工序提供原煤，是综合料场尤为重要的工作。
当原煤进入料场后，需要通过料仓存储并转运。
仓内料位的高低，将会直接影响到运输作业效率，甚至是整个企业生产的平稳顺行。
因此，如何实时准确的检查煤仓的存料情况，在高效率的生产中变得越来越重要。
1 料位计概述现阶段，煤仓料位测量有多种原理和方式，冶金行业中常用的有：核辐射、称重、重锤、雷达几种料位计，都各有特点，但在综合比较之后，选择了雷达料位计计作为测量煤仓料位的测量设备。
（1）核辐射计。
主要有辐射源、检测接收器、二次表组成，一般采用Co-60和Cs-137发射的伽马射线，能够穿透料仓和原煤，在仓底装有伽马射线的检测接收器。
当煤仓进过输煤、储煤后，料位会发生相应变化，伽马射线穿过原煤后也会有所不同，检测接收器测出此时的伽马射线，即能通过计算公式测出原煤堆积厚度，并在二次表中进行显示。
该检测设备的优点在与维护量低、可靠性高、维护简单方便，在煤矿行业占有相当高的份额，但其自身的辐射特性，也为其带来不利影响：1）审批手续复杂；2）防护等级要求高；3）巡检和防丢失力度大，都会带来维护和管理成本剧增，而且对于设备停止使用后的辐射源回收，更是纷繁复杂的过程。
[1]（2）称重料位计。
由电阻应变式传感器和二次表组成，不与原煤发生直接接触，在料仓的钢结构支撑上安装应变式传感器，当仓内原煤量发生变化时，在电阻应变式传感器上的作用力也会发生相应改变。
电厂原煤仓料位测量常用方法及选型
电厂原煤仓料位测量常用方法及选型
1.射频雷达式料位计：利用微波信号测量物料与传感器之间的距离，可实现高精度的料位测量，而且不受物料颗粒大小、密度、尺寸等影响，适用于原煤仓的料位测量。
2.超声波式料位计：利用超声波测算物料微小的振动和共振频率来测量料位和物料的密度，较为精度高，适用于较为稳定的物料，可用于原煤仓的料位测量。
3.激光式料位计：采用激光束穿过料仓，通过反射、散射等方式得到反射信号来获取物料位面信息，精度高，可测量液体、固体、粉状物料或颗粒状物料的料位，适用于原煤仓的料位测量。
4.振弦式料位计：借助杆状传感器的振动，测量物料对振动的抑制力以反推料位高度，能够承受较大的压力、温度、湿度等条件的干扰，适用于原煤仓的料位测量。
选型时，需要考虑物料性质、物料形态和环境条件等因素，选取适合的测量方法和器具，并结合专业的技术支持和服务，确保设备的可靠性和精度。
电厂原煤仓料位测量常用方法及选型
电厂原煤仓料位测量常用方法及选型一、电容式料位测量法：电容式料位测量法是一种常用且可靠的料位测量方法。
它利用被测料位和测量设备之间的电容变化来测量料位高度。
这种方法适用于两个电极间距离相对较小，且电容变化明显的情况。
电容式料位测量设备通常由电容传感器、变送器和显示设备组成。
电容传感器是安装在原煤仓内的电极，变送器接收传感器信号，并进行信号处理和转换，然后将转换后的信号通过显示设备显示出来。
电容式料位测量法的优点是测量范围大，适用于不同大小的仓储容器；测量精度高，可以达到毫米级；结构简单、易于安装和维护。
然而，电容式料位测量法对煤质有一定的要求，需要注意选配适用的电容式料位传感器。
二、超声波料位测量法：超声波料位测量法利用超声波在空气和煤堆之间传播的时间差来测量料位高度。
超声波传感器发射超声波脉冲，经过空气传播到煤堆，然后被反射回传感器。
通过测量超声波的传播时间和速度，可以计算出料位的高度。
超声波料位测量法适用于各种类型的原煤仓，无论仓储容器的形状和尺寸如何，都可以进行精确测量。
此外，超声波料位传感器具有高度抗干扰能力，能够抵抗煤炭的水分、粉尘等影响。
超声波料位测量法的优点是测量范围广，适用于各种类型的原煤仓；测量精度高，可以达到毫米级；抗干扰能力强，适用于复杂工况。
但是，超声波料位测量法受到环境温度和湿度的影响较大，需要注意选配适用的超声波料位传感器。
三、射频料位测量法：射频料位测量法利用高频射频信号的反射特性测量料位高度。
射频料位传感器发射高频射频信号，信号被煤堆反射回传感器后被接收和处理，通过测量反射信号的延时和强度，可以计算出料位的高度。
射频料位测量法具有测量速度快、精度高、抗干扰能力强的优点。
同时，射频料位传感器可以安装在原煤仓的顶部，避免了传感器与粉尘或煤堆直接接触，减少了维护工作。
然而，射频料位测量法的成本较高，相对复杂，需要考虑选配适用的射频料位传感器。
综上所述，电厂原煤仓料位测量常用的方法有电容式料位测量法、超声波料位测量法和射频料位测量法。
