硅氧烷键(Me-O-Si)的形成与性质
硅氧烷基的红外特征吸收峰
硅氧烷基的红外特征吸收峰红外光谱是一种常用的分析手段，可以用于研究物质的结构和化学键的特性。
在红外光谱中，各种官能团会表现出特定的吸收峰，从而为分子的结构提供了一定的指示。
本文将重点讨论硅氧烷基的红外特征吸收峰及其相关特性。
硅氧烷基是由硅原子与氧原子通过硅氧键连接而成的官能团，常见于许多有机硅化合物和硅氧烷聚合物中。
硅氧烷基可以根据硅原子周围的取代基的不同而具有多种结构和化学性质。
为了更好地研究硅氧烷基的红外吸收特征，我们将依次分析它的主要结构单元。
1. 硅烷基（SiH3）的红外吸收峰硅烷基是最简单的硅氧烷基，它的主要红外吸收峰位于2000-2200 cm^-1的范围内。
这些吸收峰是由硅氢键（Si-H）引起的，指示硅烷基的存在。
硅烷基通常与其他有机官能团相连，形成更复杂的硅氧烷基结构。
2. 硅烷氧基（SiOR）的红外吸收峰硅烷氧基是硅氧烷基中常见的结构单元之一，其中R代表碳链或芳香基团。
硅烷氧基的红外吸收峰位于1000-1250 cm^-1之间。
这些吸收峰是由硅氧键（Si-O）引起的，反映了硅烷氧基在化合物中的存在。
硅烷氧基可以与其他有机官能团形成硅氧烷聚合物，具有良好的耐热性和化学稳定性。
3. 硅氧链（Si-O-Si）的红外吸收峰硅氧链是由多个硅烷氧基通过硅氧键连接而成的结构单元。
硅氧链的红外吸收峰位于900-1100 cm^-1之间。
这些吸收峰可以用来判断硅氧链的长度和存在方式。
硅氧链在硅氧烷聚合物中起到连接和支撑的作用，影响聚合物的性能。
4. 硅烷基的取代基（R）的红外吸收峰硅烷基的取代基（R）的种类和性质会对红外吸收峰产生影响。
例如，当硅烷基的取代基是甲基（CH3）时，会出现约1200 cm^-1的弯曲振动吸收峰；当取代基是苯基（C6H5）时，会出现约1600 cm^-1的芳香环振动吸收峰。
这些吸收峰可以用来确定硅烷基的取代基类型和结构。
综上所述，硅氧烷基在红外光谱中表现出特定的吸收峰，这些吸收峰可以提供有关硅氧烷基结构和化学键的信息。
硅烷和硅氧烷
硅烷和硅氧烷在化学结构和应用上存在显著的差异。
= 硅烷是一类分子式为SiH4的无机化合物。
它们主要由硅和氢原子组成，是一种无色、无味、无臭的液体或气体，但在大气下不稳定，容易发生氧化反应。
硅烷的主要用途是生产高纯度硅和硅片等半导体材料，是有机硅生产的基本材料和主要结构单元。
此外，硅烷也可以作为粘合促进剂广泛用于各种应用领域。
硅氧烷则是一类以有机基团和硅氧键（Si-O-Si）为主要结构单元的有机硅化合物。
它们的分子式通常为(R2SiO)x，其中R代表有机基团。
硅氧烷可以是线型、环状或交联的聚合物，具有优异的耐老化性能、疏水性和电绝缘性。
硅氧烷主要用作大量有机硅制品的重要原料，如硅橡胶、硅油、硅脂等。
此外，硅氧烷还可用作防火剂、润滑剂、防潮剂等。
总的来说，硅烷和硅氧烷在化学结构、性质和应用方面都有所不同。
硅烷主要用于半导体材料的生产，而硅氧烷则广泛应用于有机硅制品的制造以及各种工业应用中。
甲氧基与硅羟基

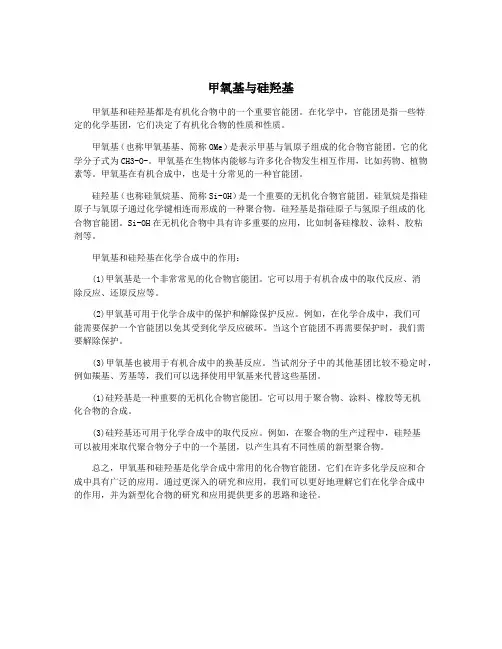

甲氧基与硅羟基甲氧基和硅羟基都是有机化合物中的一个重要官能团。
在化学中，官能团是指一些特定的化学基团，它们决定了有机化合物的性质和性质。
甲氧基（也称甲氧基基、简称OMe）是表示甲基与氧原子组成的化合物官能团。
它的化学分子式为CH3-O-。
甲氧基在生物体内能够与许多化合物发生相互作用，比如药物、植物素等。
甲氧基在有机合成中，也是十分常见的一种官能团。
硅羟基（也称硅氧烷基、简称Si-OH）是一个重要的无机化合物官能团。
硅氧烷是指硅原子与氧原子通过化学键相连而形成的一种聚合物。
硅羟基是指硅原子与氢原子组成的化合物官能团。
Si-OH在无机化合物中具有许多重要的应用，比如制备硅橡胶、涂料、胶粘剂等。
甲氧基和硅羟基在化学合成中的作用：(1)甲氧基是一个非常常见的化合物官能团。
它可以用于有机合成中的取代反应、消除反应、还原反应等。
(2)甲氧基可用于化学合成中的保护和解除保护反应。
例如，在化学合成中，我们可能需要保护一个官能团以免其受到化学反应破坏。
当这个官能团不再需要保护时，我们需要解除保护。
(3)甲氧基也被用于有机合成中的换基反应。
当试剂分子中的其他基团比较不稳定时，例如羰基、芳基等，我们可以选择使用甲氧基来代替这些基团。
(1)硅羟基是一种重要的无机化合物官能团。
它可以用于聚合物、涂料、橡胶等无机化合物的合成。
(3)硅羟基还可用于化学合成中的取代反应。
例如，在聚合物的生产过程中，硅羟基可以被用来取代聚合物分子中的一个基团，以产生具有不同性质的新型聚合物。
总之，甲氧基和硅羟基是化学合成中常用的化合物官能团。
它们在许多化学反应和合成中具有广泛的应用。
通过更深入的研究和应用，我们可以更好地理解它们在化学合成中的作用，并为新型化合物的研究和应用提供更多的思路和途径。
硅氧烷的结构
硅氧烷的结构硅氧烷是一类重要的无机化合物，由硅和氧元素组成，具有多种结构形式。
下面将从分子结构、晶体结构和聚合物结构三个方面来介绍硅氧烷的结构。
一、分子结构硅氧烷的分子结构可以分为线性、环状和分支状三种形式。
其中，线性硅氧烷的分子结构为Si-O-Si键，这种结构形式的硅氧烷分子可以形成链状结构，链的长度可以从几个到几千个不等。
环状硅氧烷的分子结构为Si-O-Si键形成的环状结构，环的大小可以从三元环到十元环不等。
分支状硅氧烷的分子结构为Si-O-Si键形成的分支结构，分支的数量和长度可以根据需要进行调整。
二、晶体结构硅氧烷的晶体结构可以分为四面体和八面体两种形式。
四面体结构的硅氧烷晶体中，硅原子和氧原子呈四面体结构排列，硅原子与四个氧原子形成四个等长的Si-O键。
八面体结构的硅氧烷晶体中，硅原子和氧原子呈八面体结构排列，硅原子与六个氧原子形成六个等长的Si-O 键。
三、聚合物结构硅氧烷的聚合物结构可以分为线性、交联和支化三种形式。
其中，线性聚硅氧烷的分子结构为Si-O-Si键形成的链状结构，链的长度可以从几个到几千个不等。
交联聚硅氧烷的分子结构为Si-O-Si键形成的三维网状结构，这种结构形式的硅氧烷聚合物具有较高的强度和硬度。
支化聚硅氧烷的分子结构为Si-O-Si键形成的分支结构，分支的数量和长度可以根据需要进行调整。
总之，硅氧烷具有多种结构形式，这些结构形式的不同决定了硅氧烷在不同领域的应用。
例如，线性硅氧烷可以用于制备硅橡胶和硅油等产品；交联硅氧烷可以用于制备硅胶和硅藻土等产品；支化硅氧烷可以用于制备硅树脂和硅胶等产品。
因此，对硅氧烷的结构进行深入的研究和了解，对于推动硅氧烷在各个领域的应用具有重要的意义。
有机硅烷在金属腐蚀与防护中的应用现状与发展趋势
（2）有机硅烷膜不具备自我修复能力，不能像铬酸盐膜能够通过溶 解 Cr(Ⅵ)在受损部位形成 Cr(Ⅲ)钝化加以自我保护。为此，可以采用可 滤去抑制剂来增强该性能；
反应方程式为：
R- Si(OR)3+3H2O→R- Si(OH)3+3ROH 2R- Si(OH)3→R- Si(OH)2OSi(OH)2R+H2O。
单一涂层
18
13
43
12
4.2 有机硅烷在镀锌板中的应用 在 5%NaCl 溶液中，用硅烷偶联剂 KH- 560 处理镀锌层钝化膜的电 极变化曲线表明：阳极曲线和阴极曲线均向低电流方向移动。表明硅烷 钝化膜对镀锌层的电化学腐蚀具有抑制作用，使自腐蚀电流密度降低， 从而使镀锌层的耐腐蚀能力得以提高[5]。 4.3 有机硅烷在铝合金中的应用 由于铝在日常生活生产中的普遍应用，人们对有机硅烷在铝制品及 铝合金制品的防护腐蚀作用较早关注、研究并加以应用。Palanivel 等[6] 研究发现有机硅烷膜层能替代铬酸盐氧化膜，提供相当甚至优于铬酸 盐的耐蚀性能；Metroke 等[7]用电化学技术探究了硅烷薄膜对 2024- T3铝 合金的防腐作用，结果发现耐蚀性能随着烷基链增长而加强；胡吉明等 [8] 通过在 NaCI 溶液中研究极化曲线对 LY12 铝合金表面形成的 BTSE 硅烷薄膜的性能，证实了 BTSE 薄膜对侵蚀粒子有阻挡的作用。 5.有机硅烷薄膜的缺陷与改进 由于有机硅烷自身的不足，并且又是一种新型的防腐处理技术，所 以有机硅烷薄膜必定存在一些缺陷[9]。 与传统的铬酸盐薄膜相比，有机硅烷薄膜有如下三个不足之处：
聚硅氧烷的聚合物-概述说明以及解释
聚硅氧烷的聚合物-概述说明以及解释1.引言1.1 概述聚硅氧烷是一种由硅(Si)和氧(O)元素组成的聚合物。
它是一种无色、无味、无毒的高分子化合物，具有良好的热稳定性和化学稳定性。
聚硅氧烷可以形成高分子链状结构，其中硅和氧以交替的方式连接。
它的化学结构使得聚硅氧烷具有许多独特的性质和应用领域。
聚硅氧烷具有优异的抗高温性能，可以耐受极高温度的环境。
它具有良好的导热性，可以有效地传导热量，适用于许多需要高温传导的应用领域。
此外，聚硅氧烷还具有良好的电气绝缘性能，可以阻隔电流的传导，用于电子器件和绝缘材料的制造。
聚硅氧烷还具有较高的化学稳定性，可以抵抗许多化学物质的腐蚀和侵蚀。
它具有优异的耐腐蚀性能，可以在恶劣的化学环境下工作，适用于化学工业和实验室应用。
此外，聚硅氧烷还具有较低的表面能和较高的抗粘附性，可以防止物质的附着和粘连，用于防污涂层和润滑材料的制造。
由于聚硅氧烷的独特性质和广泛的应用领域，对于聚硅氧烷的研究和开发具有重要意义。
本文将对聚硅氧烷的定义、制备方法以及应用领域进行探讨和总结。
通过对聚硅氧烷的深入了解，可以更好地发挥其特性和潜力，为相关领域的发展和应用提供有益的参考。
文章结构部分的内容如下：1.2 文章结构本文按照以下结构进行组织和阐述：引言部分介绍了本文的研究背景和目的，为读者提供了对聚硅氧烷的初步认识。
接下来的正文部分将重点讨论聚硅氧烷的定义和性质、制备方法以及应用领域三个方面的内容。
在2.1小节，我们将详细介绍聚硅氧烷的定义和性质。
首先，我们会阐述聚硅氧烷的化学结构和组成，以及其特殊的物理性质和化学性质，包括高温稳定性、低表面能、可控性等。
随后，我们将探讨聚硅氧烷在材料科学、生物医学和能源领域等方面的应用。
接着，在2.2小节中，我们将介绍聚硅氧烷的制备方法。
这包括传统的合成方法和新兴的制备技术，如溶胶-凝胶法、反应注射聚硅氧烷法等。
我们将详细介绍这些方法的原理、步骤和优缺点，并探讨不同制备方法对聚硅氧烷结构和性能的影响。
硅烷化复合膜机理
硅烷复合膜机理1 前言传统的金属表面涂装前处理多采用磷化和铬酸盐钝化技术，处理工艺成熟，可有效提高金属的耐腐蚀性能，但处理过程对环境污染严重，亟须寻求新型的环保、节能、低排放的金属涂装前处理技术。
其中金属表面硅烷复合膜处理技术所用材料合成简单、成本低、节能且对环境友好，是一种理想的表面防护处理技术，硅烷复合膜处理液是以硅烷偶联剂及锆盐为基础的低能耗、高性能的新型环保产品，与传统磷化相比，硅烷复合膜技术有着常温、不含锌、锰、镍、磷等有害金属离子、沉渣少、工艺流程简单等优点。
生产中槽液无需加热即可达到理想的处理效果，省去了加温设备而且节省了大量能源并减少燃料废气排放。
转化膜生成过程中无需表调，槽液中也无渣产生，其废液经简单中和处理后即可排放。
膜层与金属基体结合力大，可共线处理冷轧板、镀锌板、铝等不同板材，且防腐蚀性能与铬酸盐转化膜相当，因此被认为有希望替代磷化和铬酸盐钝化技术用于金属表面处理，本文深入探讨了硅烷复合膜的成膜机理，对复合膜的进一步改进研究提供了理论基础。
2 硅烷复合膜的形成机理硅烷膜的存在可以有效提高金属的防护能力，但是单层的硅烷膜还不能达到耐腐蚀的标准，因此需要对硅烷膜进行改性。
主要方向有硅烷复合溶液的表面处理，以及采用无机纳米粒子如纳米二氧化硅等对硅烷溶液的掺杂改性。
这些改性不仅能弥补纯硅烷膜自身无法克服的一些缺陷，如膜薄、力学性能差等，还可发挥某些掺杂元素的特殊功效。
锆作为一种稀有金属，具有很强的抗腐蚀性能，极高的熔点，超高的硬度和强度等特性，研究人员已经进行了锆盐转化膜在金属防护方面的研究。
以下将详细阐述硅烷膜及硅烷锆盐复合膜的形成机理。
2.1 硅烷膜的形成机理硅烷偶联剂是一类有特殊结构的低分子化合物，其最大特点是同一分子中含有两种不同性质、不同作用的反应基团。
通式为R' (CH2)n Si(OR)3，R'为通过碳原子与硅相连的有机官能团，其可与有机树脂发生反应从而提高硅烷与有机树脂之间的反应性和相容性；OR 是与硅原子结合的水解性基团，能进行水解反应，并生成硅羟基。
硅酮凝胶是什么原理
硅酮凝胶是什么原理
硅酮凝胶是一种由硅氧烷聚合物组成的胶状材料。
它的制备方法主要通过将硅氧烷单体与交联剂在特定条件下反应，形成三维网状结构。
硅氧烷聚合物中的硅-氧键（Si-O）和硅-氢键
（Si-H）的形成使得硅酮凝胶具有独特的性质。
硅酮凝胶的凝胶化原理主要有两个方面：首先是交联剂的引入。
交联剂能够与硅氧烷单体发生反应，形成交联桥连结构，使硅氧烷聚合物之间形成三维网络结构。
这种交联结构使得凝胶具有较高的机械强度和耐久性。
其次是水的存在。
硅酮凝胶制备过程中通常需要加入一定量的水，而水分子与硅氧烷单体反应形成硅-氧-硅键（Si-O-Si），
从而进一步增加网络结构的稳定性。
水还可以占据硅酮凝胶中部分空隙，提高凝胶的孔隙度和表面活性，具有较大的比表面积。
硅酮凝胶具有许多独特的性质，如高比表面积、可调控的孔隙大小和形状、良好的生物相容性等。
这些特性使得硅酮凝胶在吸附、分离、催化、生物医学等领域具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅氧烷键(Sｉ－O－Sｉ)得形成与性质yd1３6０7全文转载:杜作栋,有机硅化学,第七章207－自然界中有许多无机物如玻璃、石英、陶瓷等都含有Ｓi-O-Ｓi键,但没有有机基团,因此属于无机聚硅氧烷类。
本章就是讨论在硅原子上联有有机基团(R)得硅氧烷类化合物。
这类化合物在有机硅化学中就是精髓,无论就是低分子物还就是高分子物(特别就是后者)都占有十分重要得地位。
可以这样说,没有有机硅氧烷(Ｓｉloxaｎe)或聚硅氧烷(polysｉｌoxane)就没有现代有机硅工业。
第一节有机硅氧烷类化合物得制备含硅氧烷链最少得化合物为二硅氧烷,其中只含有一个Si-Ｏ-Ｓi链。
更多得话,可以用(Ｓｉ－O)ｎSi表示、n＝２,3,４,…,称为三硅氧烷、四硅氧烷、多硅氧院成聚硅氧烷。
硅氧烷键可以直链型、环型.网状交链等形式存在。
在制备时,由于使用得原料或反应条件得不同,所获得得多硅氧烷含有不同数量与类型得硅氧烷键。
制备方法大致可分为两大类,即水解法与非水解法。
水解法就是指含硅官能基有机硅烷水解形成Si－Ｏ-Ｓi键化合物得方法;非水解法就是指含有相同官能基或不同官能基硅比合物之间通过相互缩合形成Si—Ｏ－Ｓi键,以及某些含硅—碳键化合物,通过硅-碳键得断裂而形成Si-0-Ｓｉ键得方法。
一、水解硅官能有机硅烷这一制备方法与硅醇得制备方法有密切得关系,凡就是不稳定得硅醇,都能缩合成硅氧烷化合物。
硅官能有机硅烷得水解首先经过硅醇,因此硅醇就是由硅官能有机硅烷经过水解法制备有机硅氧烷得中间体、几乎所有硅醇都有某种程度得自发地缩合成为硅氧烷得倾向。
由此瞧来,水解就是硅烷变成硅氧烷工序中小得一个特别重要得步骤。
硅官能有机硅烷能水解以制取SiＯSi化合物得大致有下列几种:Si—Ｘ(X＝F、C1、Br、I、CＮ、SＣN等);SiＯＲ;SｉOＣＯR;Sｉ-Ｎ;Ｓi-S;Si-H等。
其中以Si-C1化合物水解最有实用意久,Si－OR次之,ＳｉＯCＯＲ,Si－N,Sｉ—H又次之、在此我们将详细地讨论一下Sｉ－C1得水解。
(一)有机硅烷得水解有机氯硅烷最简单得水解形式就是将有机氯硅烷加入过量得水中进行反应、水得过量通常就是使生成得盐酸浓度控制在不超过２０％为宜、该反应由于生成得HＣｌ溶于水而放热、盐酸溶液及生成得热都加速了中间体硅醇得自发缩合反应。
因此其水解产物主要为硅氧烷如三甲基氯硅烷水解生成六甲基二硅氧烷:2(CH3)3SiCl+H2O→(ＣＨ3)3SｉOSi(CH3)3+２ＨCｌ二甲基二氯硅烷水解时,依操作方法与条件得不同,会生成各式各样得化合物,其中主要产物,包括2０—50％得环型硅氧烷与8０－５0%得线型聚二甲基硅氧烷-α,ω－二醇。
水解缩合过程大致如下由反应过程可以瞧出,水解反应所生成得Ｒ2S(ＯH)2或Ｒ2ＳiＣlＯＨ在质子得作用下,或者各自缩合或者相互缩合,最后都能形成Ｓi－O—Si键。
在水解过程中,如果所用得水量不足,或者水量虽足,但反应条件十分温与,则所得产物其末端将含有氯原子、如二甲基二氯硅院得乙醚溶液,用二氧六环与水得混合物水解(1mｏ1氯硅烷用不到1mｏl水),则生成聚硅氧烷组成如下:二烷基二氯硅烷得水解产物不仅随水用量得改变而有影响,而且与使用得酸碱助剂与溶剂得种类不同而有所改变。
当用６ｍo1/ＬHCｌ水溶液代替水进行水解肘,低聚得环型硅氧烷得含量可增加到大约７0%;相反,若用5０—85%得H２SO4代替水来水解二甲基二氯硅烷时,仅产生含少量环体得高分子量得聚硅氧烷,原因就是H2SO4对缩聚有促进作用。
而当在碱存在下,水解二乙基二氯硅烷与二甲基二氯硅烷时,前者只能获得(C2H5)2Ｓi-(OH)2而后者可以获得HOSi(CH3)2OSi(CH3)2OＨ。
有些不易水解得氯硅烷,如CF3C6H ４)3·SiCl,只有在碱存在下才能水解,有些烃基氯硅烷由于Si—C键具有弱极性,在酸中易受亲电试剂进攻而不稳,在这种情况下,宜在碱中进行水解,如(ＣＨ3)3ＳiＦ,ＣＨ2＝ＣH-CH ２－SｉC1３等。
过量得碱会加速水解时得缩合反应。
因此,把有机卤硅烷加到过量得碱溶液中时,得到得基本上就是高分子量得聚硅氧烷、原因就是产生得盐有盐析作用,硅二醇浓度相对增加,有利于分子间缩合而成大分子。
除直接用水解外,无机盐得水合物以及含水得ＳiO2等,亦可作为水得来源来水解氯硅院。
如(CＨ３)2SiCl２用上述化合物水解时,产生得水解产物只含少量得低分子量硅氧烷,常压、200℃以下可蒸出得组分通常不到10％,其余皆为高分子量聚硅氧烷。
常用无机盐水合物有:FeSO4·7H２Ｏ,CuSＯ4·5Ｈ２O,CuＣｌ2·2Ｈ2O,Ｎa２SO4·1０H2O,Ca(NO３)2·6Ｈ2O 等。
水解时有否溶剂存在,对水解产物有很大得影响、有机溶剂大致可分为二类:一类就是与水混溶得,如;另一类就是不混溶或微溶得,如甲苯、二甲苯、二乙醚、二丁醚与三氯乙烯等。
如氯硅烷在与水混溶得溶剂存在下水解时,一般说来,可得较高产率得环硅氧烷;同样在惰性得而不混溶于水得有机镕剂中水解,结果也一样,环体产量增加。
这就是因为它们既就是有机氯硅烷得良溶剂,又就是产物得良溶剂,因此一方面有机氯硅烷能充分稀释而水解,从而得到较好得分布;另一方面水解产物又能进入溶剂层而保护起来,不受酸得水溶液作用。
这样带羟基封端得硅氧烷相被稀释,分子内缩合胜过分子间结合倾向,故环型化合物优先生成、当三官能基硅烷水解时,有无溶剂存在,对产物得结构影响更大。
如甲基三氯硅烷在无溶剂下水解,得到得就是高度交联得疑胶状或粉末状聚硅氧烷;若在水中加入惰性溶剂进行水解,则有利于分子内缩合,特别像含有大得有机基团如(CH３)3Ｃ—得RSiCl3在过量得乙醚中水解时,能产生低分子量得聚合物(RSｉＯ1、6)４,其结构类似于六次甲基四胺:用醇类作为溶剂,由于它们与其它惰性溶剂不同,可以参与反应,所得结果也较特殊。
可以单独使用它们,也可以与其它溶剂混合使用、(C2H5)2SiCl2在水与乙醇中水解,可生成较好收率得三元坏或四元环体。
此外,应当特别指出,用水与醇水解由二、三或四氯硅烷得混合物时可得到高度交联、但仍可溶解得聚硅氧烷而无凝胶形成。
其原因可能就是由于氯硅烷在水与醇得混合物中同时发生醇解与水解,形成得ＳiOR水解较慢,阻碍了聚合物分子链得增长加入醇后,似乎拉平了不同硅烷水解速度得差异从而造成了均匀得共水解与共缩合得条件。
假若有两种氯硅烷在一体系中进行共水解所得产物随原料结构而定,若两原料结构相似如R3ＳiCｌ,R’３SiCl,则所得二硅氧烷有对称得,也有不对称得:若二者结构相差很大,如(ＣH3)３S1C1与Ph3SiCl,前者水解速度甚速,缩合也快,所以主要产物为对称得二硅氧婉、如要得较多得不对称二硅氧烷,则需多加Ｐｈ3ＳiＣl。
下列反应就是制备一些不对称二硅氧烷得实例;不同卤硅烷对水解速度得影响顺序如下所以要想用共水解来制备共聚物时,一般说要求两种卤硅烷得结构相近,其水解速率也近似、水解方式不同,对水解产物也有影响。
连续法进行水解时,将氯硅烷与水按计算量混合,此时反应体系pＨ较恒定,故反应比较均匀,形成得环体也较多;若用间歇法,即将氢硅烷加到水中,一直至反应结束,这样反应体系HCｌ浓度会逐渐增加、另一种方法,所谓逆水解方式,即把水加到氯硅烷中去,这样反应体系得ＨCｌ浓度很大,足以裂解一般得硅氧烷键、所以逆水解方式对于制备共聚物特别有利,如Me２SiCl2与Ph２SiＣ12在一起进行逆水解,即可得较高产率得共聚物。
(二)其它硅官能有机硅烷得水解氯硅烷就是工业上用直接法得到得产物,所以制备硅氧烷用这类物质较为经济。
但有时由于各种原因,不得不用水解其它硅宫能有机硅烷得方法来制备硅氧烷。
1、烷氧基硅烷得水解此法本来就是制取硅醇得好方法,因水解时,介质呈中性,S１-OＨ不易再缩合、在某些场合,如需要制备一些含有烷氧基得聚硅氧烷时,从烷氧基硅烷出发进行水解就较为方便。
有些碳官能基不稳定得氯硅烷进行水解比也需先将氯原子换成烷氧基。
水解方法与有机氯硅烷所用水解方法相似,只就是要加入少量催化剂以加速水解与缩合反应、常用催化剂有盐酸、草酸.乙酸、三氯乙酸等。
若希望获得较多低分子量得环体,亦需在体系中加入情性溶剂。
如从甲基三乙氧基硅烷在苯中完全水解得产物中,分离出了少量可升华得、低分子量得硅氧烷,其组成为(CH3)ＳiO1。
5］6与[(ＣH3)SiO1.５]8、水解甲基三正丁氧基硅烷与乙基三乙氧基硅烷亦得到类似得产物、如果水量不足,在聚合链中会有一部分烷氧基保留。
如水解(CH3)３Si(OC２H５)２时,生成两端以C２H5Ｏ-封端得α,ω－双(二甲基乙氧基硅氧基)聚二甲基硅氧烷:其中合硅原子最多可至11个。
部分水解CH3Si(OC2Ｈ5)3时,同样可产生α,ω-双(二甲基乙氧基硅氧基)聚甲基乙氧基硅氧烷:这一系列得化合物,己制出得有四种即n＝0～3。
二、同官能缩合法以同宫能缩合反应制备ＳiＯSｉ化合物有下列数种类型:在这四种反应中,以≡SiＯＨ得组合最为重要。
这在上章讲得很多了,在此处再补充一下形成环型硅氧烷得一些事例、Ph2Si(OＨ)2在乙醇中或乙酸中缩合能形成三环体(Ph２SiO)3,而在ＯH－催化下,却能形成四环体(Ph2SiO)4,Ｅt2Si(OH)2在离子交换树脂催化剂下形成三环与四环得混合物在缩合过程中,除了生成环体外,尚有HＯ-［—SｉR2O－］—nSiR2OＨ。
乙酰氯能使Ｐｈ２Sｉ(OＨ)3、HOSiPh2OSiＰh2OH形成(Ph2SiO)４、烷氧基硅烷得均聚合,一般就是在加热、加压下进行,并需有催化剂,如A1Ｘ３、BＸ3等存在。
如二乙基二乙氧基硅烷在上述条件下缩合,能生成线型聚硅氧烷与环三硅氧烷、烷氧基硅烷缩合得催化剂,尚有有机酸及其酸酐,如二甲基二乙氧基硅烷与乙酸酐或乙酸在一起加热能形成环硅包烷,反应机理比较复玖中间可能经过杂缩合反应、乙酰氧基硅烷均聚合,就是在较高温度下进行得,如二烃基二乙酰氧基硅烷热至200℃以上时,就有液体硅氧烷产生、(六)烷氧基硅烷与有机硅醇反应所用催化剂很多,如ＨCl,CＦ3Ｃ00Ｈ,CＨ３C6H４SＯ３H,C2H５ONa,Aｌ(OR)3,≡SiON ａ,(ＲCＯO)2Sn等、其它如:这种反应同样也就是用来合成含不同聚硅氧烷链节得共聚物得。
曾用此法制得甲基乙基,甲基丙基以及甲基苯基硅氧烷共聚物。
而这种共聚物用共水解法就是难以得到得。
联结在硅原子上得羟基、甲氧基、乙氧基,借助于高级脂肪酸得锡化合物或别得催化剂得作用,能在室温下起反应,这一性质就是若干室温硫化硅橡胶硫化得基础。
(二)氨基代有机硅烷氨基代有机硅烷目前已发表得有上百种化合物,它们得制造方法很多,其中氨基取代得烃基有脂肪族、芳香族之众因而合成路线不尽相同。
