CAD参数化图库的步骤
如何在CAD系统中实现参数化设计
如何在CAD系统中实现参数化设计在当今的工程设计领域，计算机辅助设计（CAD）系统已经成为不可或缺的工具。
参数化设计作为 CAD 系统中的一项重要技术，能够极大地提高设计效率和质量，减少重复劳动，实现设计的自动化和智能化。
那么，如何在 CAD 系统中实现参数化设计呢？首先，我们要理解什么是参数化设计。
简单来说，参数化设计就是将设计对象的形状和尺寸等特征用参数来表示，并通过修改这些参数来驱动设计对象的变化。
例如，一个零件的长度、宽度、高度等尺寸都可以作为参数，当我们修改这些参数的值时，零件的形状和尺寸就会相应地改变。
要实现参数化设计，第一步是建立参数化模型。
这需要我们对设计对象进行深入的分析，确定其关键的形状和尺寸特征，并将这些特征转化为参数。
在建立参数化模型时，我们可以使用多种方法，如基于特征的建模、基于约束的建模等。
基于特征的建模是一种常见的方法。
它将设计对象分解为一系列具有特定形状和功能的特征，如孔、槽、凸台等。
每个特征都有相应的参数，如孔的直径、深度，槽的宽度、长度等。
通过组合这些特征，并设置它们的参数，就可以构建出复杂的设计对象。
基于约束的建模则是通过定义设计对象之间的几何约束和尺寸约束来建立模型。
例如，两条线平行、两个圆同心、一个矩形的长度是宽度的两倍等都是常见的约束。
通过满足这些约束条件，并指定一些关键尺寸的参数，系统可以自动生成符合要求的设计对象。
在建立参数化模型的过程中，还需要注意参数的合理性和有效性。
参数应该具有明确的物理意义，并且能够方便地进行修改和控制。
同时，参数的数量也不宜过多，以免造成模型的复杂性增加和管理困难。
建立好参数化模型后，接下来就是编写参数化程序。
这通常需要使用 CAD 系统提供的二次开发工具或编程语言，如 AutoCAD 的AutoLISP、SolidWorks 的 Visual Basic for Applications 等。
参数化程序的主要任务是实现参数的读取、修改和模型的更新。
CAD图形参数化建模方法
CAD图形参数化建模方法CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法。
在CAD软件中，图形参数化建模是一种常见的设计方法，它允许用户通过定义参数来实时改变设计中的尺寸和形状，从而快速生成各种变种设计。
下面将介绍一些常用的CAD图形参数化建模方法和技巧。
1. 定义参数在CAD软件中，首先需要定义一些参数，例如长度、宽度、高度等。
参数可以通过在绘图过程中输入数值来定义，也可以在设计表格中输入数值。
定义参数后，可以在后续的设计中引用这些参数。
2. 使用公式在CAD软件中，可以使用公式来计算参数的值。
例如，可以通过定义一个长度参数和一个宽度参数，然后使用公式“长度*宽度”来计算面积参数。
这样，在改变长度或宽度参数时，面积参数会自动更新。
3. 关联对象CAD软件中的对象可以相互关联，通过关联对象可以实现参数化建模。
例如，可以定义一个长方形的长度和宽度参数，然后将这两个参数分别关联到两个对应的线段上。
这样，在改变长度或宽度参数时，线段的长度会自动更新，从而实现了参数化建模。
4. 使用约束CAD软件中的约束是一种限制条件，用于控制对象之间的关系。
通过使用约束，可以实现参数化建模。
例如，可以使用水平或垂直约束来保持对象的水平或垂直关系，使用相等约束来保持对象的长度相等。
这样，在改变参数时，受约束的对象会自动调整，保持设计的一致性。
5. 使用图形变换CAD软件中的图形变换功能可以对对象进行平移、旋转、缩放等操作。
通过使用图形变换，可以实现参数化建模。
例如，可以定义一个长度参数，并使用平移操作将一个对象复制到指定的距离上。
这样，在改变长度参数时，复制的对象会自动移动到新的位置。
6. 使用草图特征CAD软件中的草图特征是一种基于草图的设计方法，可以实现参数化建模。
草图特征允许用户通过在二维平面上绘制几何图形来创建三维实体。
通过定义和调整草图中的参数，可以实现尺寸和形状的参数化。
CAD软件中的参数化图形设计技巧
CAD软件中的参数化图形设计技巧CAD软件是计算机辅助设计的一种工具，可以帮助工程师和设计师更加高效地进行图形设计和建模工作。
在CAD软件中，参数化图形设计是一项非常重要的技巧。
通过参数化设计，我们可以对图形进行灵活的调整和修改，提高工作效率。
下面介绍几种常用的CAD软件中的参数化图形设计技巧。
1. 参数化尺寸设计在CAD软件中，我们可以使用尺寸工具添加尺寸标注，然后将这些尺寸标注与图形之间建立关联。
通过这种方式，当我们需要修改图形的尺寸时，只需要修改对应的尺寸标注，相关图形将会自动更新。
这种技巧可以帮助我们快速地调整图形的大小，而无需手动重新绘制整个图形。
2. 参数化约束设计参数化约束设计是CAD软件中非常常见的技巧之一。
通过给图形添加约束条件，比如平行、垂直、等长等约束，我们可以确保图形在修改尺寸时保持一定的关系，避免出现不符合要求的形状。
当我们需要调整图形时，只需修改相关约束条件，图形将会自动调整以满足新的要求。
3. 参数化模块化设计在大型工程项目中，图形设计往往需要多个设计师协同完成。
为了提高工作效率和图形一致性，我们可以将图形设计分为多个模块，并通过参数化设计使这些模块之间相互关联。
例如，在汽车设计中，我们可以将车身、底盘、发动机等各个部分设计为独立的模块，并通过参数化设计使这些模块自动适应整体设计的修改。
4. 参数化曲线设计在CAD软件中，我们可以通过参数化曲线设计创建各种复杂的曲线形状。
使用参数化曲线设计工具，我们可以通过控制参数的数值，自定义曲线的形状和特征。
这种技巧常用于汽车车身设计、产品外观设计等领域。
5. 参数化装配设计参数化装配设计是CAD软件中非常重要的一项技巧。
通过将不同的零部件设计为独立的模块，并通过参数化设计使其与整体设计相互关联，我们可以快速地生成各种不同的装配方案。
这种技巧对于工程项目中的组件设计和装配方案选择非常有帮助。
总结起来，CAD软件中的参数化图形设计技巧可以大大提高工作效率和设计质量。

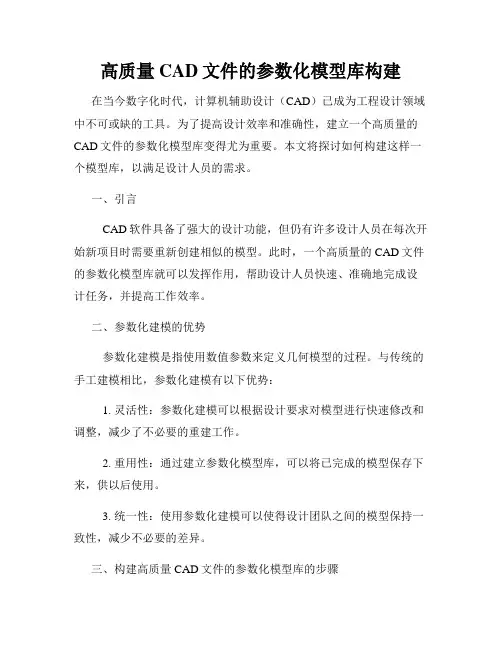

高质量CAD文件的参数化模型库构建
高质量CAD文件的参数化模型库构建在当今数字化时代，计算机辅助设计（CAD）已成为工程设计领域中不可或缺的工具。
为了提高设计效率和准确性，建立一个高质量的CAD文件的参数化模型库变得尤为重要。
本文将探讨如何构建这样一个模型库，以满足设计人员的需求。
一、引言CAD软件具备了强大的设计功能，但仍有许多设计人员在每次开始新项目时需要重新创建相似的模型。
此时，一个高质量的CAD文件的参数化模型库就可以发挥作用，帮助设计人员快速、准确地完成设计任务，并提高工作效率。
二、参数化建模的优势参数化建模是指使用数值参数来定义几何模型的过程。
与传统的手工建模相比，参数化建模有以下优势：1. 灵活性：参数化建模可以根据设计要求对模型进行快速修改和调整，减少了不必要的重建工作。
2. 重用性：通过建立参数化模型库，可以将已完成的模型保存下来，供以后使用。
3. 统一性：使用参数化建模可以使得设计团队之间的模型保持一致性，减少不必要的差异。
三、构建高质量CAD文件的参数化模型库的步骤1. 确定需求：首先，设计人员需要明确所需模型的类型和功能，进而确定建模的参数和约束条件。
2. 建立原始模型：根据需求，设计人员使用CAD软件建立原始模型，并选择合适的组件和操作进行参数化设计。
3. 设定参数和约束：为了使模型具备通用性和灵活性，设计人员需要设置适当的参数和约束条件，以便后续修改和定制。
4. 验证模型：在将模型纳入参数化模型库之前，设计人员应对其进行验证，确保其质量和准确性。
5. 建立模型库：将经过验证的参数化模型保存到模型库中，并进行分类和标注，以便设计人员进行检索和使用。
四、模型库的管理和维护1. 版本控制：鉴于设计需求的不断更新和变化，模型库需要进行版本控制，以便记录和追踪模型的演进过程。
2. 文档化：在模型库中，设计人员应编写详细的文档，包括模型的功能、参数说明、使用方法等，以方便其他设计人员的理解和使用。
3. 定期维护：模型库应定期进行维护和更新，确保其中的模型保持高质量和更新状态。
CAD中创建参数化设计的方法
CAD中创建参数化设计的方法CAD（Computer-Aided Design，计算机辅助设计）是现代设计工程师的有力工具。
在CAD软件中，参数化设计是一种关键技巧，它可以帮助设计师快速创建并修改设计。
本文将介绍一些常用的CAD中创建参数化设计的方法。
首先，让我们了解一下什么是参数化设计。
参数化设计是指在设计过程中使用变量来定义几何形状、尺寸和其他属性。
通过将这些变量绑定到设计元素中，可以轻松地修改设计。
参数化设计的主要目的是提高设计的灵活性和可重用性。
在CAD软件中，创建参数化设计的方法如下：1. 定义参数：在CAD软件中，可以创建变量或参数，并定义它们的值和属性。
例如，您可以定义一个长度变量，命名为“长度”，并设置其初始值为10。
这个参数可以在设计中的不同元素中使用。
2. 创建几何形状：使用CAD软件提供的绘画工具创建您的几何形状。
您可以绘制直线、圆、矩形等基本几何形状，也可以使用更复杂的绘图工具创建复杂的形状。
3. 将参数应用于几何形状：选择要应用参数的几何形状，并将其绑定到所定义的参数上。
例如，选择一个矩形，将其边长和宽度与“长度”参数绑定。
这意味着您可以通过更改“长度”参数的值来改变矩形的尺寸。
4. 创建关系：通过创建关系，您可以定义几何元素之间的约束。
例如，您可以创建一个水平或垂直约束来确保几何元素的相对位置关系。
这样，当一个元素移动时，与其相关的其他元素也会相应地改变。
5. 修改设计：当需要修改设计时，只需更改所定义的参数的值即可。
例如，如果您想将之前的矩形变为长宽都是15的正方形，只需将“长度”参数的值改为15即可。
6. 创建表达式：除了简单的参数，您还可以创建表达式来定义更复杂的几何关系。
例如，您可以创建一个表达式，将一个参数的值乘以2，然后将其应用于其他几何元素上。
请注意，不同的CAD软件可能使用不同的方法来实现参数化设计。
上述步骤是通用的基本方法，但可能会有一些细微的变化。

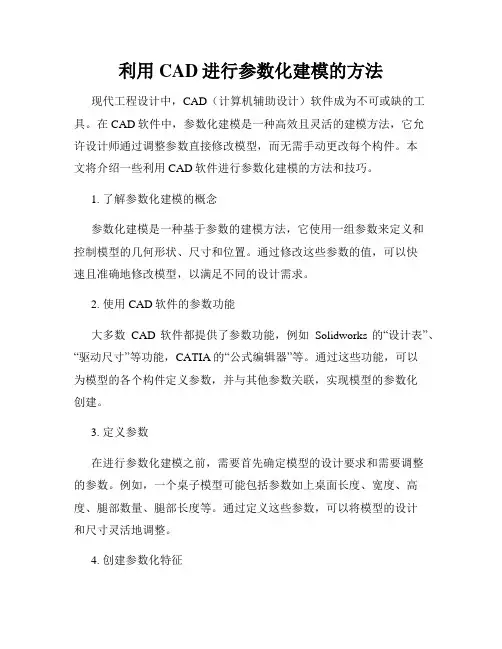

利用CAD进行参数化建模的方法
利用CAD进行参数化建模的方法现代工程设计中，CAD（计算机辅助设计）软件成为不可或缺的工具。
在CAD软件中，参数化建模是一种高效且灵活的建模方法，它允许设计师通过调整参数直接修改模型，而无需手动更改每个构件。
本文将介绍一些利用CAD软件进行参数化建模的方法和技巧。
1. 了解参数化建模的概念参数化建模是一种基于参数的建模方法，它使用一组参数来定义和控制模型的几何形状、尺寸和位置。
通过修改这些参数的值，可以快速且准确地修改模型，以满足不同的设计需求。
2. 使用CAD软件的参数功能大多数CAD软件都提供了参数功能，例如Solidworks的“设计表”、“驱动尺寸”等功能，CATIA的“公式编辑器”等。
通过这些功能，可以为模型的各个构件定义参数，并与其他参数关联，实现模型的参数化创建。
3. 定义参数在进行参数化建模之前，需要首先确定模型的设计要求和需要调整的参数。
例如，一个桌子模型可能包括参数如上桌面长度、宽度、高度、腿部数量、腿部长度等。
通过定义这些参数，可以将模型的设计和尺寸灵活地调整。
4. 创建参数化特征在CAD软件中，可以使用各种工具和命令创建参数化特征。
这些特征可以是基础几何形状，如圆柱体、立方体等，也可以是复杂的特征，如倒角、孔洞等。
通过将这些特征与定义的参数关联起来，可以实现模型的自动调整。
5. 设置参数关系在CAD软件中，可以使用公式、函数、表格等方式设置参数之间的关系。
通过将参数与数学表达式关联，可以实现复杂的参数计算和关联。
例如，可以通过设置参数A与参数B的关系为A=2*B，当修改参数B的值时，参数A的值将自动更新。
6. 创建设计表一些CAD软件提供了“设计表”功能，可以将多个参数组织在一个表格中，并直接在表格中修改参数值。
通过使用设计表，可以方便地对模型的多个参数进行同时调整，提高建模效率。
7. 使用驱动尺寸CAD软件中的“驱动尺寸”功能允许将几何尺寸与参数关联，而不是直接指定固定的数值。
CAD教程机械之参数化图库
浩辰CAD教程机械2012之二十：参数化图库
参数化出库是我们在CAD设计时经常需要使用的一种功能，为了方便设计师设计，浩辰CAD机械2012设定了功能强大的的参数化图库。
在本节的CAD教程中，我们就通过调用螺钉来细说明参数化图库的调用方法。
首先，依次点击【浩辰机械】—【参数化设计】—【参数化出库】，软件会弹出对话框（如图1）。
图1
其中，我们可以通过点击【更换】在数据库列表中选择需要调用的参数化图库，点击之后，软件会弹出对话框（如图2）。
图2
此列表框详细列出了浩辰CAD机械缺省目录10数化图库名称，我们可以选择其一作为当前参数化图库。
浩辰CAD机械参数化国10树状结构形式进行管理，每一个库可以分成多个零件类。
将库名前面的【+】号击开，双击某一零件类，则回到图1界面。
其图象显示区域显示了当前零件类的所有零件。
每个零件用零件图象和其下方的零件名称、标准号表示。
界面中只能显示八个零件，数量多于八个时，需要通过图象显示区域下方的滚动条查找所要零件。
若所选图形是参数化图形，则出现编辑对话框（如图3）。
图3
在该对话框中，点击【放大】按钮可以放大显示预览图片；点击【属性】按钮，软件出
现包括当前零件全部属性的对话框，允许用户对其编辑。
浩辰CAD机械2012下载：/cad_56_80.html。
如何在CAD中创建参数化设计
如何在CAD中创建参数化设计CAD是计算机辅助设计的缩写，它在各个设计领域都有着广泛的应用，特别是在工程设计中。
参数化设计是CAD的一项重要功能，它允许设计师使用变量和公式来创建可调节的设计模型。
本文将介绍如何在CAD中创建参数化设计。
首先，我们需要选择一款支持参数化设计的CAD软件，比如AutoCAD、SolidWorks等。
接下来，我们可以按照以下步骤开始创建参数化设计。
第一步是定义变量。
在CAD软件中，我们可以使用参数管理工具来定义变量。
通过设置变量名称和初始值，我们可以在后续的设计中使用这些变量来调节模型的尺寸和特征。
例如，我们可以定义一个名为"长度"的变量并将其初始值设置为10。
第二步是创建几何元素。
在CAD软件中，我们可以利用各种绘图工具创建需要的几何图形，比如直线、圆弧、多边形等。
在创建这些几何元素时，我们可以使用之前定义的变量来确定其尺寸和位置。
比如，我们可以创建一条长度为"长度"的直线。
第三步是添加约束。
在CAD软件中，我们可以使用约束工具来限制几何元素的关系。
约束可以使几何元素保持相对位置或尺寸不变，从而确保设计的稳定性和一致性。
比如，我们可以添加一个垂直约束，将创建的直线限制为与另一条直线垂直。
第四步是应用公式。
在CAD软件中，我们可以利用公式工具来将变量和几何元素联系起来。
通过定义公式，我们可以实现变量之间的关系和依赖。
比如，我们可以使用公式"周长 = 2 * pi * 半径"来计算圆的周长。
第五步是调整参数。
在CAD软件中，我们可以随时调整定义的变量的值，从而实现模型的改变和调整。
比如，我们可以将之前定义的"长度"变量的值改为20，从而改变直线的长度。
通过上述步骤，我们可以在CAD中创建参数化设计。
参数化设计具有很强的灵活性和可调节性，能够帮助设计师快速进行模型的改变和优化。
利用参数化设计，我们可以通过改变变量的值，轻松地探索不同的设计方案和变体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数化图库的步骤
1.绘图以及尺寸标注
由于图形入库必须先进行参数化，所以应该按照一定的标准进行图形的绘制和尺寸标注。
为了使图形能够正确的被参数化，在图形绘制标注的过程中，应该注意以下几个问题：
●绘图
在绘图的过程中应该注意图形绘制的精准，对于相交、连接以及相切的对象应该尽量保持打开对象捕捉模式或者其它模式辅助绘图，更加准确的绘制图形，如在绘制水平线和垂直线的时候应该打开正交模式。
●尺寸标注
足够的尺寸标注是图形能够参数化的前提，可以看作是一种约束，使参数化后的图形可以通过标注和基点确定被参数化图形的位置和形状。
注：水平线、垂直线、平行和垂直及相切关系是系统默认的，无需标注。
●生成参数化图形
生成参数化图形最重要的条件就是要有足够多的约束，也就是说要有足够多的标注能够确定图形的形状，基点的位置对于参数化图形的尺寸计算基准，也就是说其它点的坐标都要通过基点和标注来确定，因此约束条件是否充分是图形是否能够进行参数化的一个重要条件，欠约束的部分不能进行尺寸驱动，但是可以随着其它尺寸变化。
2.参数化
使用CRE这个命令或者点击屏幕菜单下面的参数化设计》参数化处理
，这时命令行提示指定基点，为了保险起见，应该对已经参数化的图形进行检测，看看是否能正常驱动。
参数化过程中需要注意的问题：
在执行参数化命令后，可能有些实体没有正确被参数化，这时需要用setpara命令修改那些没有被正确参数化实体的表达式，这样才
能生成正确的参数化图形。
同样也可以用setpara命令查看已经被
正确参数化的实体的表达式。
处理相同尺寸圆弧只需要标注其中之一即可，系统自动识别图形中尺寸相等的圆弧。
系统会自动识别图形中的对称尺寸，对称尺寸必须是相对图形中心线的对称尺寸。
完全约束图形欠约束图形
已经参数化了并且录入了3组数据的零件，需要用这3组数据出库看看图形是否变形，是否与标准和Mechanical一样。
3.定义变量表达式
把参数化图形中的标注的实际尺寸值转换成字母以及表达式，这些字母需要和机械标准保持一致。
4.入库
添加零件类
在图库的名称上单击鼠标右键，选择添加新类。
出现如下对话框，输入需要添加的图库的名称，确定即可完成零件类的添加。
编辑零件类的类名,在零件的名称上单击鼠标右键，出现选择编辑类名出现编辑类名对话框，如下图所示
选择要入库的实体，弹出“参数化图库”对话框
“更换”按钮可以更换图形所存储的零件类，如果存储的当前零件图是主视图或者是新零件则选择“新零件”单选按钮，如果是已存在零件的其他视图，如左视图则选择“已有零件视图”，选择对话框的布局如下：
此时零件名、标准号、材料等信息是不可以修改的，这些信息都是在定义主视图的时候预先定义好的，如果需要修改其中的信息，应该在主视图中修改。
5.录入数据
尺寸级别只与具体的零件有关，不同的零件的尺寸级别是不同的。
如在六角头自攻螺钉中只有先确定了螺纹的规格才能确定公称长度的取值范
围，也就是说一个螺纹规格的值对应了一系列的公称长度的L的值，所
以L是二级尺寸，其它的尺寸变量是公称长度的特例，每个螺纹规格的
值对应的只有一个值，它们属于一级尺寸。
在视图类型的右键菜单中，
选择尺寸级别，如下图1的对话框，可以在对话框中对尺寸级别进行修
改。
如果尺寸变量与其他变量有约束关系时，则在修改尺寸级别时会有
如图2的提示出现，这时必须先删除约束关系，才能对尺寸级别进行修
改。
在任意尺寸变量上单击鼠标右键弹出的菜单项如下图：
在右键菜单中的“尺寸值”，出现如下对话框，单击“增加”按钮，可以增加该尺寸的取值。
也可以双击任意尺寸值进行修改
约束关系指的是一级尺寸和二级尺寸之间的约束关系，在任意一个一级尺寸中选择一个二级尺寸的值，出现如下图的对话框，点击尺寸e的列表内第一行的值，然后点击尺寸L的最小和最大值；然后点击尺寸e的列表内第二行的值，反复这样操作，直到最后一行为止。
删除约束关系，具有约束关系的尺寸变量的左边都有一个“+”符号，单击在下拉的变量上单击鼠标右键出现如下图的上下文菜单。
选择约束
关系，出现如上图的对话框可对约束关系进行编辑。
单击上下文菜单中
的“删除关系”，可以删除变量间的约束关系。
6.保存参数化文件
通过保存参数化文件命令生成txt,dat,wmf三个文件。
保存已经参数化的dwg文件，作为以后升级的基础资料。
并把dwg、txt、wmf、dat这4个文放到同一个文件夹下面，文件夹命名为零件名。
7.。
