海绵城市技术做法实例(四)20190420
“海绵城市”技术做法实例（四）
城市道路
根据《城市道路交通规划设计规范》(GB50200-95)城市道路用地面积应占城市建设用地面积的8%～15%，对规划人口在200万以上的大城市，宜为15%～20%。
城市道路是用地大户，做好道路两侧绿化、“海绵城市”的设计与施工，对城市的未来影响很大，可以成为城市不可缺少的气候调节的组成，增加湿度、调节温度，对于微气候的调节有一定的作用。
一、城市道路“海绵城市”应用内容
城市道路横断面图反应“海绵城市”设计内容：
二、人行道外侧道牙石抬高
由于部分道路人行道外侧绿化带高于人行道，因此把人行道外侧镶边石抬高，使外侧绿化带雨水滞留在绿化带内，从而达到减缓降水进入排水系统的速度。
三、透水人行道铺装
透水人行道结构包括面层、找平层、基层和垫层。
面层选用6cm 厚透水砖；找平层采用3cm厚中粗砂；找平层与基层中间设置一道透水土工布，防止找平层的粗砂随雨水进入基层，堵塞基层；基层选用15cm厚透水混凝土、15cm厚级配碎石（上述参数根据具体工程进行调整）。
透水人行道面砖和基层均为透水结构，雨水透过路面结构最终渗入土基。
四、下沉式绿化带（机非隔离带、树池带、中央绿化带）
（一）下沉式机非隔离带
把以往设置在快车道边的雨水口挪进机非隔离带中，改为溢流口。
在路缘石上开孔，让雨水进入机非隔离带。
加大路缘石开孔处道路横坡，增加雨水收集能力。
雨水进入机非隔离带后，通过在两个溢流口之间设置的挡水墙拦蓄雨水，超过拦蓄深度的雨水通过溢流口排入市政排水设施。
（二）下沉式树池带
改变以往单个树坑的方式，把4-5个树坑连成一个树池带，以增大蓄水能力。
基本做法与下沉式机非隔离带类似，将溢流口设置在慢车道边，把树池带末端溢流口位置的路缘石降低，超过拦蓄深度的雨水通过降低的路缘石排入市政排水设施。
在树池带上游的路缘石上开孔并且局部加大慢车道的横坡以加强收水效果，使雨水通过路缘石进入树池带。
人行道树池带主要收纳、下渗人行道及非机动车道范围汇水。
树池带基本按15米标准建设，增加雨水收集量。
树池带下沉20cm，当树池带中的蓄水深度＞20cm时，通过溢流口进入雨水管道。
（三）下沉式中央绿化带（高架桥收水桶）
桥面雨水经过高架雨水管先排入到桥下墩柱间的收水箱，当收水箱水蓄满时，通过收水桶上方的溢流口溢流到中央绿化带中。
中央绿化带每隔30m设置一个溢流口，超过拦蓄深度的雨水通过溢流口进入市政排水设施。
五、植草沟
道路人行道侧修建植草沟，主要是收集雨水和起到净化减少污染的作用。
六、河道及边坡改造治理、山谷蓄水坝
依据地形地貌，在路侧的绿化内或河道内建设拦蓄坝，进行径流雨水渗透、储存与截污净化，实现径流总量减排、内涝防治、径流污染控制、雨水资源化利用等多重目标，并通过生态堤岸、人工土壤渗滤等保障景观水体水质。
七、蓄水池：主要收集立交匝道、路面雨水。
结合道路景观绿化，在适当位置修建地下蓄水池，汛期降雨时将高架桥桥面及道路雨水通过雨水管引至蓄水池，经蓄水池净化后通过相接的绿化喷淋管网，用于旱时取水喷淋。
也可作为城市环卫用水，给洒水车补充水源等。
海绵城市案例

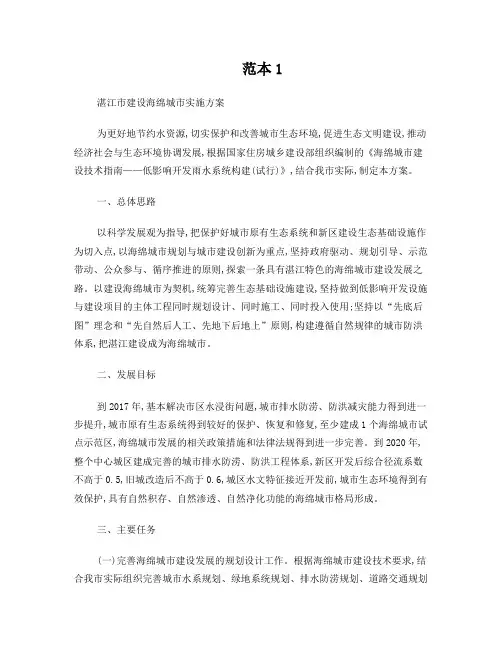

范本1湛江市建设海绵城市实施方案为更好地节约水资源,切实保护和改善城市生态环境,促进生态文明建设,推动经济社会与生态环境协调发展,根据国家住房城乡建设部组织编制的《海绵城市建设技术指南——低影响开发雨水系统构建(试行)》,结合我市实际,制定本方案。
一、总体思路以科学发展观为指导,把保护好城市原有生态系统和新区建设生态基础设施作为切入点,以海绵城市规划与城市建设创新为重点,坚持政府驱动、规划引导、示范带动、公众参与、循序推进的原则,探索一条具有湛江特色的海绵城市建设发展之路。
以建设海绵城市为契机,统筹完善生态基础设施建设,坚持做到低影响开发设施与建设项目的主体工程同时规划设计、同时施工、同时投入使用;坚持以“先底后图”理念和“先自然后人工、先地下后地上”原则,构建遵循自然规律的城市防洪体系,把湛江建设成为海绵城市。
二、发展目标到2017年,基本解决市区水浸街问题,城市排水防涝、防洪减灾能力得到进一步提升,城市原有生态系统得到较好的保护、恢复和修复,至少建成1个海绵城市试点示范区,海绵城市发展的相关政策措施和法律法规得到进一步完善。
到2020年,整个中心城区建成完善的城市排水防涝、防洪工程体系,新区开发后综合径流系数不高于0.5,旧城改造后不高于0.6,城区水文特征接近开发前,城市生态环境得到有效保护,具有自然积存、自然渗透、自然净化功能的海绵城市格局形成。
三、主要任务(一)完善海绵城市建设发展的规划设计工作。
根据海绵城市建设技术要求,结合我市实际组织完善城市水系规划、绿地系统规划、排水防涝规划、道路交通规划及其他专项(专业)规划,完善详细规划以及审查监督相关工程项目的设计工作,明确规划径流总量、径流峰值、径流污染、雨水资源化利用等控制内容,严格落实海绵城市建设、低影响开发雨水系统构建内容,重点明确单位面积控制容积、下沉式绿地率及其下沉深度、透水铺装率、绿色屋顶率等低影响开发主要指标内容,充分发挥规划的控制和引领作用。
海绵城市建设典型案例
海绵城市建设典型案例
编辑：
海绵城市指的是一种以“海绵”（吸水释放水的结构）为基础，
集成灌溉、水污染控制、洪水改道及湿地保护等功能的智慧型环境，
目的是控制和缓解城市洪水。
海绵城市的建设倡导绿色可持续发展理念，为城市环境可持续进步的实践提供了重要的建设思路。
海绵城市的典型案例—以南京市为例，为应对近年来频繁发生的
洪涝灾害，2015年7月，南京市发布了《南京市海绵城市实施方案》，从城市立体结构和水系构建两个方面，结合城市空间结构等，推动南
京市结合本地特点，开展海绵城市建设，打造海绵城市服务社区、基
础设施和洪水管理体系三个体系，形成洪水控制治理和资源保护的综
合措施，帮助改善南京的社会、经济环境，提升城市生活品质。
南京市海绵城市实施方案建立了城市林网体系、绿地系统、生态
控水系统、排水系统、涵洞和渗滤地等一系列控制洪涝的技术设施，
既可以改善人居环境，也可以抑制洪水的涌动，缩短洪水的应急时间，促进南京城市的建设和发展。
海绵城市的建设为保护城市环境提供了一种新的理念，以全面、
有效地减轻洪水的扰动，实现城市绿色发展。
借由海绵城市建设的实践，希望南京能实现可持续发展理念，改善城市环境，促进城市宜居
程度的提高，使人们居住在安和宁静的环境中。
海绵城市技术做法实例(一)20190420
“海绵城市”技术做法实例（一）
一、自由式透水人行道
将人行道置于绿化带内，面层浇筑透水混凝土。
二、辅助车道雨水直排模式优化
取消辅助车道雨水收集系统，雨水先进入下沉式绿化带充分下渗后，多余的雨水由设置于绿化带内的溢流井排入雨水系统。
三、绿化带设计优化
外侧绿化带整体采取下沉式设计，结合微地形设置植草沟、生态水塘等。
四、路面隔离带设置下沉绿化带
多种方法，如利用锯齿状路缘石、雨水收集井、道路纵坡、小型拦水坝构建“渗滞蓄净排”微系统。
五、公园式雨水收集模块
当遇到需要保护或种植的树木时，优化断面布置，考虑让路于树。
因地制宜建设雨水公园、旱溪、生态水塘、PP蓄水模块、溢流井、植草沟等，应用多项“海绵城市”技术措施加以解决。
海绵城市设计案例
海绵城市设计案例海绵城市是指一种能够像海绵一样吸收、储存、净化雨水的城市。
随着城市化进程的加快和气候变化的影响日益凸显，海绵城市理念逐渐成为城市规划和建设的重要方向。
本文将以某海绵城市设计案例为例，介绍海绵城市的设计理念和实际应用。
首先，海绵城市的设计理念是在城市规划和建设中，充分考虑雨水的自然循环过程，通过合理的设计和建设手段，减少城市雨水径流，提高雨水资源的利用率。
在某海绵城市设计案例中，设计师们充分考虑了城市的地形特点和降雨情况，采用了多种手段来实现雨水的收集和利用。
例如，在城市道路和广场设置了透水铺装，通过透水铺装材料，雨水可以渗透到地下，减少地表径流；在建筑物屋顶设置了绿化植被和雨水收集系统，将雨水收集起来用于绿化和景观灌溉。
这些设计手段不仅有效减少了城市的雨水径流量，还提高了城市的绿化率，改善了城市的生态环境。
其次，海绵城市的设计案例还充分考虑了城市内部的雨水排放和污水处理问题。
在该设计案例中，设计师们通过设置雨水花园、湿地和雨水收集池等设施，将城市内部的雨水收集起来，进行自然净化和慢排放。
同时，对于城市污水的处理也采用了一些创新的技术和手段，如人工湿地处理、植物过滤池等，将城市污水进行生物净化，达到了净化水质、改善生态环境的目的。
最后，海绵城市设计案例还注重了城市防洪和水患管理。
在城市规划和建设中，设计师们通过设置雨水花园、湿地和雨水收集池等设施，将城市内部的雨水收集起来，进行自然净化和慢排放。
同时，对于城市污水的处理也采用了一些创新的技术和手段，如人工湿地处理、植物过滤池等，将城市污水进行生物净化，达到了净化水质、改善生态环境的目的。
综上所述，海绵城市设计案例充分体现了海绵城市的设计理念和实际应用。
通过合理的规划和建设，城市可以更好地应对雨水的挑战，实现雨水资源的合理利用，改善城市的生态环境，提高城市的抗洪能力，为城市可持续发展提供了重要的支持和保障。
希望这个案例能够为更多城市的海绵城市建设提供借鉴和启示。
举例说明海绵城市应用的一些工程措施或技术措施
举例说明海绵城市应用的一些工程措施或技术措施1. 引言1.1 概述海绵城市作为一种可持续发展的城市规划理念，旨在通过模拟自然生态系统的水文循环过程来实现污水净化、雨水收集和洪水防治等功能。
它以绿色低碳和可持续发展为基本原则，采用了一系列工程措施和技术手段来改善城市的水资源利用效率、防治洪涝灾害以及改善城市生态环境。
1.2 文章结构本文将重点介绍海绵城市应用中的一些工程措施和技术措施。
首先，我们将详细讨论绿色屋顶和立体绿化这一系列工程措施，它们能够提高城市景观质量、增加植被覆盖率，并有效降低能耗。
接着，我们将介绍雨水收集与利用系统，该系统通过收集雨水并进行处理和利用，从而减轻城市排水压力，并实现节约和循环利用水资源的目标。
此外，渗坑和渗沟建设也是海绵城市应用中值得关注的工程措施之一，它们有助于提高城市土壤的渗透能力，减少洪水和地表径流量。
另一方面，我们还将介绍海绵城市应用中的一些技术措施。
雨水花园设计与构建技术是一种集雨、滞留和净化为一体的系统，通过设计合理的花园结构和植被配置来实现雨水资源的最大化利用。
多层地下蓄水池建设技术可以实现雨水的集中存储，并在需要时进行合理分配和利用。
此外，生物滞留/过滤设施的建设与运行管理技术也起到了关键作用，它们通过引入适宜的生物处理单元，在保证雨水质量的同时促进生态系统健康发展。
1.3 目的本文旨在通过具体案例说明海绵城市应用中一些重要工程措施和技术措施。
通过详细分析这些措施及其应对挑战的解决方案，我们希望能够深入了解海绵城市概念并认识到其巨大潜力，进一步推动城市规划向更加可持续、智能和环保方向发展。
此外，我们还将探讨目前实施海绵城市所面临的挑战，并提供相应的解决方案，以帮助政府和相关部门更好地制定和执行相关政策和法规。
(注：文章只提供引言部分内容，后续各节标题下的具体内容需根据实际情况进一步撰写)2. 海绵城市应用的工程措施2.1 绿色屋顶和立体绿化绿色屋顶是一种将植物种植在建筑物屋顶上的工程措施，旨在增加建筑物的自然降雨透水量和保持水源。
海绵城市 施工工艺做法
透水混凝土
O 透水混凝土的品种 O 透水混凝土的品种 ⑴普通素色透水混凝土：为普通水泥本色的透水 混凝土。 ⑵标准色透水混凝土：以普通水泥本色掺加无机耐候颜料 组成的透水混凝土，色彩属一般。 ⑶艳丽色透水混凝土：以高要求 的水泥掺加添加剂及无机耐候颜料组成的透水混凝土，色彩艳丽。 ⑷组合压模工艺的透水混凝土：由彩色混凝土压模工艺和透水混凝 土相间组合成的混凝土。 ⑸组合纸模工艺的透水混凝土：由彩色混 凝土压模工艺和透水混凝土相间组合成的混凝土。 ⑹组合喷涂工艺 的透水混凝土：由彩色混凝土喷涂工艺和透水混凝土相间组合成的 混凝土。 以上各类透水混凝土工艺，是根据项目的不同地点、环境、 承载要求以及基础条件等不同，而进行针对性的设计及应用的，在 图案变化、色彩变化上有更多的适用性和实用性。
透水混凝土
O 透水混凝土路面基层的要求 O 1、透水混凝土路面的厚度：从上可知因彩色透水混凝土的强度原因，大都应用于人行道、广场、 停车场、园林小道等场所。根据路面的不同应用面板厚度不同，对人行道，自行车道等轻荷重地 面，一般面层厚度不低于8公分；对停车场、广场等中荷重地面，面层厚度不低于10公分，考虑成 本，可将面层分为二层，即表层为彩色透水混凝土层，厚度一般不低于3公分，下层为素色透水混 凝土层。 O 2、为确保路体结构层具有足够的整体强度和透水性，表面层下需有透水基层和较好保水性的垫层。
O 基层要求：在素土层夯实层上，配用的基层材料，应有适当的强度外，须有较好的透水性，采用 级配砂砾或级配碎石等。采用级配碎石时，碎石的最大粒径应小于0.7倍的基层厚度，且不超过 50mm。
O 垫层一般采用天然碎石，粒径小于10mm，俗称瓜子片，并铺有一定厚度、铺设需均匀平整。 O 3、考虑大暴雨季节因素，为防止基层过多积水，影响地基，在基层处设置专用透水管道排，通向 道路边的排水系统，用时排除过量的雨水
海绵城市技术做法实例(三)20190420
“海绵城市”技术做法实例（三）
山体公园
公园是城市不可缺少的气候调节的组成，多山的城市更是需要合理利用、综合开发，依势而建的生态水塘配以叠石、水生植物既可作为城市景观小品，对于局部小环境来说引入了水体，增加湿度、调节温度，对周边植被的生长等营造一个适宜的环境，对于微气候的调节有一定的作用。
一、截水墙
在尽量保持原山体排水沟的基础上，增设截水墙（采用山上原有块石砌筑，内坐浆)，起到渗滤作用，做到对雨水的有效拦蓄，促使雨水有效下渗；墙高40-60cm,雨水大时可从墙上漫过。
二、导水槽
局部地段结合道路实际情况设置导水槽，将道路上的雨水导入两侧绿地或水系中，有效减少地表径流。
三、透水铺装
1.休憩平台
上方干砌挡墙防止雨水对原状土的冲刷，同时可以使多余雨水下渗。
小广场采用糠粮砂透水材料铺装，广场外围小挡墙高出铺装面3cm左右，确保雨水下渗、拦蓄。
2.园路
在原状土夯实后，铺筑15-40cm级配碎石，面层铺装采用生态透水砖；两侧设植草沟。
四、鱼鳞坑
在原植被较差区域，沿原山体走势增设鱼鳞坑，坑内回填种植土，进行山体绿化，有效涵养水源，对雨水进行拦蓄。
五、旱溪
旱溪一：在原有排水沟的地形基础上，中间为旱溪（铺设卵石），两侧为绿化区域（立体种植、渗滤草地等）。
旱溪二：最上端为旱溪（在梳理完原状沟基础上，铺设3-10cm卵石），对雨水起到拦蓄作用，两侧为渗滤绿地、植被；最末端为水生植物，对雨水进行净化，最后多余雨水排至下游。
海绵城市技术做法实例(二)20190420
“海绵城市”技术做法实例（二）“渗滞蓄净排”微系统一、渗1.透水绿道采用了40mm级配碎石基层，10cm透水混凝土面层的结构方式。
透水混凝土又称多孔混凝土，无砂混凝土，透水地坪。
是由骨料、水泥和水拌制而成的一种多孔轻质混凝土，它不含细骨料，由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构，故具有透气、透水和重量轻的特点。
将人行道置于绿化带内，面层浇筑透水混凝土。
2.渗井除了透水人行道，为了使雨水快速的渗透，还可以采取设置渗井的形式，井管采用直径30~50cm的水泥渗透管，埋深≥3m，管内填充石子，管口处铺设大块卵石既美观又能过滤雨水中的杂物。
二、滞1.下沉绿化带及“高个”特制立沿石根据现状地形，对绿化带进行“下沉”改造，坡度平缓处，绿道高于两侧种植面，种植面距立沿石顶面≥15cm，坡度较陡路段，绿道外侧采用了专门定制的50cm高个立沿石，提高了雨水滞留能力。
此外，在解决滞水的同时，立沿石的高度还和一般座椅高度相当，可兼做休憩功能，一举多得。
2.生态水塘生态水塘依地势而建，灵活多样、可大可小，塘内可栽植芦苇、菖蒲、千屈菜、花叶芦竹等水生植物，既能起到美观效果又能做到固土，防止雨水浸泡导致塘壁坍塌。
三、蓄为了能让土体更快更多的吸收含蓄雨水，可采取设置渗井的形式。
通过渗井可使雨水快速向深层土体渗透，加大土体自然含蓄量，将雨水就地消化。
如想要达到更好的贮水效果也可与PP蓄水模块结合使用，蓄水模块埋于地下不占用空间，储水率可达到90%以上，可由多个蓄水模块单元组合起来，形成一个地下贮水罐。
四、净雨水的收集净化对于再次利用起着至关重要的作用，通过土壤渗透、植被、绿地系统、水体等都能对水质产生净化作用。
1.植草沟植草沟往往靠立沿石设置，平面形式两侧高中间低，中间低点与两侧高差为15cm左右，两侧与立沿石顶高差为15cm左右，断面形式由下而上为，30cm后碎石层+50~60cm种植土，上面撒草种或铺设草皮。
混凝土海绵城市建设技术及应用实例
混凝土海绵城市建设技术及应用实例一、引言随着城市化进程的加快和气候变化的加剧，城市内涝、水资源短缺等问题日益突出。
混凝土海绵城市建设技术应运而生，成为解决城市水环境问题的有效途径。
二、混凝土海绵城市建设技术1. 混凝土海绵城市的定义混凝土海绵城市是指利用人工或自然的方式，使城市的地面、建筑物、交通设施等具有一定的水文功能，将城市的雨水、污水、地下水等资源合理分配利用的城市建设模式。
2. 混凝土海绵城市的优势（1）降低城市内涝风险：通过增加地面透水性、改善排水设施等方式，有效降低城市内涝风险。
（2）提高水资源利用效率：利用雨水、污水等资源进行植物灌溉、景观水体补充等，提高城市水资源利用效率。
（3）改善城市生态环境：增加绿地、湿地等自然生态系统，改善城市生态环境。
3. 混凝土海绵城市建设技术（1）透水道路：采用透水性路面材料，增加路面透水性，将雨水渗透到地下，缓解城市排水压力。
（2）雨水收集系统：通过地面、建筑物屋面等收集雨水，利用雨水资源进行绿化、灌溉等。
（3）绿色屋顶：在建筑物屋顶设置植物覆盖层，增加屋顶透水性，减少雨水径流量。
（4）湿地系统：在城市中设置湿地系统，增加城市湿地面积，改善城市生态环境。
（5）蓄水设施：在城市中设置蓄水设施，收集雨水，缓解城市排水压力。
三、混凝土海绵城市建设应用实例1. 上海七宝老街区改造项目上海七宝老街区改造项目通过设置透水路面、绿色屋顶、雨水收集系统等方式，实现了城市雨水的合理利用和排放，同时增加了城市的绿化面积。
2. 深圳市湾区新城项目深圳市湾区新城项目通过设置湿地系统、蓄水设施等方式，实现了城市水资源的合理利用和排放，同时增加了城市的生态环境。
3. 北京市东城区南水关社区改造项目北京市东城区南水关社区改造项目通过设置透水路面、雨水收集系统等方式，实现了城市雨水的合理利用和排放，同时增加了城市的绿化面积。
四、结论混凝土海绵城市建设技术是解决城市水环境问题的有效途径，通过透水道路、雨水收集系统、绿色屋顶、湿地系统等方式，实现城市水资源的合理利用和排放，改善城市生态环境。
海绵城市建设典型案例
海绵城市建设典型案例海绵城市建设旨在利用自然生态系统的原理，通过综合性的水文工程和自然环境工程，建设城市防洪排涝、水资源回收利用、城市生态修复等功能。
其建设目标是实现城市雨洪水的“自净、自保、自用、自养”，以建设绿色、低碳、环保的城市为目标，使城市生态系统与自然生态系统相互融合，为城市可持续发展提供有力的保障。
1. 深圳市南山区阳光新居位于深圳市南山区的阳光新居，是一项集综合居住、商业、文化、旅游等功能于一体的城市综合体建设项目。
其特点是全面建设地下综合管网和高效海绵工程系统，构建城市宜居、生态、环保的新型社区。
2. 北京市石景山区清河湾社区位于北京市石景山区的清河湾社区，是一项由中央政府投资的综合性改造项目。
该项目建设了大型生态水系，提供城市雨洪水的自然排涝，同时对污水进行收集和净化，实现了水资源的高效利用和回收。
3. 杭州市萧山区市政中心位于杭州市萧山区的市政中心，是一个以政府机构为主要建设内容的综合性项目。
其特点是在建设过程中充分考虑了海绵城市建设理念，采用了高效排水和景观绿化相结合的设计思路，实现了城市公共空间的生态修复和提升。
4. 上海市金山区漕泾镇位于上海市金山区的漕泾镇，是一项集住宅、商业、公共设施为一体的城市综合体建设项目。
其特点是建设了大规模的河湖水系和生态公园，通过自然排涝、雨水收集和生态修复等手段，实现了城市雨洪水的治理和水资源的高效利用。
5. 广州市番禺区龙穴岛位于广州市番禺区的龙穴岛，是一项新城建设项目。
其特点是在城市规划和建设过程中充分体现了海绵城市建设理念，采用了雨水花园、雨水花境、屋顶绿化等措施，实现了城市雨洪水的自净、自保和自用。
同时，通过河道修复和湖泊建设，提升了城市生态环境质量。
