室内分布系统勘察设计要点
室内分布工程勘测设计规范(3)
室内分布工程勘测设计规范一.目的规范室内分布工程勘测设计的流程和方法，明确勘测设计过程中的工作要求，提高勘测设计工作质量，确保室内分布工程设计技术方案规范、合理、可行。
二.适用范围1）本规范适用于室内分布工程勘测设计工作。
2）各地可以结合当地运营商实际的技术要求，在具体细节上加以适当增减，补充完善,并报工程建设部备案。
本规范若有和当地运营商规定有不同之处，以当地运营商的规范为准。
三.工作规范1.工程勘测1.1覆盖要求确认了解覆盖区域当前覆盖现状和客户要求，确认覆盖区域及覆盖需解决的问题。
1.2覆盖信源确认根据建设方要求结合现场无线环境和用户容量，确定选用信源引入方式和相应机型，分为：1）基站引入1.3工程勘测具体内容1.3.1勘测内容1）覆盖站点名称2）实际地理位置3）站点经纬度4）周围环境描述电磁环境：无线环境路测建筑环境：覆盖站点全景照片、楼顶四周360度照片（每60度一张）5）覆盖建筑信息：楼宇高度、层数、建筑总面积、建筑结构、平面图、标准层和裙楼层以及地下层结构、功能描述及内部结构照片、需要覆盖面积描述（单位面积、总面积）、电梯间位置和数量以及电梯井道共井情况、停靠区间、到达楼层高度、弱电井位置数量、走线位置的空余空间、房间内部装修业务情况，天花板上部结构，能否穿线缆，确定馈线布放路由6）有源设备电源接入情况7）话务预测：人流量和室内话务量预测。
8）站点当前无线环境路测数据（标准楼层、底层、顶层必测，中间每隔3-4层间隔测一层）。
9）覆盖站点周围基站相关信息,信号的同步情况。
10）信号源的安装勘测10．1 采用射频信号源，确认施主基站及相关信息，施主天线位置方向、俯仰角、安装方式，信号源安装位置等相关信息。
10．1 采用基站信号源，确认基站的容量和设备特性相关信息。
11）重发天线安装位置及数量。
12）走线路由，特别注意工程的可实施性。
1.3.2模拟测试1）重发天线现场大致定位后，进行模拟测试验证天线位置及其功率的合理性，对方案设计提供依据。
室分勘察设计要点
4
中国移动青海 省2014年通信 村村通工程(海
东)
2014.82014.9
在此项目中我主要负新建基站的 选址（站址经纬度及八方图）、 光缆路由、引接点上端站的经纬 度。光缆路由图纸设计、工程量
统计及预算。
对于新建基站站址选择的设计规范及杆路设计的设计规范有 了一定的了解，对以后新建站点能都独立勘察设计。新建站 点勘察一定要和移动公司、施工队一起确认并签字以防后期
② 异频合路器
选频合路，也称异频合路。也就是需合路的两个 （多个）频段之间有一定量的隔离频段。合路单位制作的工艺是先 进行频段滤波再进行合路。如GSM+TDSCDMA合路器和GSM+TDSCDMA +TD-LTE合路器。
合路器的插损
型号 插损
合路器 同频 3.0
功分器在室内分布系统中
异频 1.0
4.无源器件—馈线
790-798；686-694；640-800(一般是8M带宽)
80-108MHz
851-866 MHz
806-821 MHz
361-366 MHz/351-356MHz
1.无源器件—耦合器 耦合器是一路信号进、两路信号出，其中一路是直接通过，而
另一路是进行耦合、衰减，主要用于主干、分支布线中。耦合器有 3dB、6dB、10dB、15dB、30dB耦合等，耦合器除了耦合、衰减外， 自身还有插损，不过相对较小： 6dB耦合器≤1.3dB 10dB耦合器 ≤0.6dB15dB耦合器≤0.5dB
2014.32014.7
2014.92014.10
主要工作内容
总结
在此项目中我主要负责光缆、纤 芯资源、楼宇勘察和信源、分布
的图纸和方案设计
室分勘察设计规范V1
室分勘察设计规范一、室分勘察要求设计人员应与施工单位共同上站开展勘察工作，根据现场环境确定可行的设计方案。
施工单位应提出意见供设计人员参考。
主要包括业主禁止施工的范围、业主禁止的施工方式、从施工的角度来看哪些区域是无法实现或很难实现的等对设计方案的建议与特殊要求，从而在设计方案层面上选择更加合理的方案，避免重复修改延误工期。
勘察的要点如下：1、建筑环境勘测1)覆盖站点的地理位置，经纬度等信息；2)建筑楼宇高度、层数、建筑总面积；3)需要覆盖区域面积描述；4)对建筑物进行功能结构分割和描述；5)要求提供建筑设计平面图。
2、建筑物内部结构勘测1)了解建筑物主体结构材质及内部环境和装修情况、用途等，初步确定天线覆盖半径和天线安装位置；根据用途不同合理调整天线密度。
2)天花板上部结构，能否穿线缆，确定馈线布放路由；天花板检修口是否满足施工需求，需开检修口区域按照现场记取实际数量。
3)对于过墙馈线需打孔的现场勘查清楚记取实际数量;特殊情况需提前在可研报告内说明。
4)弱电井位置和数量、走线位置的空余空间；5)电梯间位置和数量，电梯间缆线进出口位置；6)电梯间共井情况、停靠区间、通达楼层高度及用途；7)机房位置和主设备安装位置确定；8)主设备引电情况的调查；3、电磁环境勘测1)建筑物现有覆盖情况；相邻小区载频号、电平值；2)乒乓效应区域；3)盲区范围；4)根据现有无线环境判断是否存在各运营商系统之间的干扰等。
4、无线环境测试路由要求1)沿楼宇外边缘；2)沿楼层中部走廊；3)楼梯、电梯口；4)根据大楼结构判断可能的弱信号区二、室分设计要求1、总体要求1)覆盖需求：覆盖场强应满足《通信室内分布系统施工及验收规范》各项要求，并根据覆盖场强进行链路预算；对于各系统的信噪比和业务能力等指标，需配合各运营企业，结合室内外基站进行优化。
2)方案选择：原则上采用POI+无源分布系统的方式，有条件的可根据场景需求和电信运营企业接受程度进行光纤有源分布系统的试点。
室分勘察要点
前言u勘察是室内分布系统建设过程中一项重要工作。
u勘察的目的是对目标站点的楼宇结构及整体无线环境进行了解测试后确定其覆盖目标和覆盖思路。
u勘察工作要做到细致、严谨，做好勘察记录报表。
勘察工作为方案设计及今后的工程实施奠定基础。
u勘察过程主要分为三个阶段即勘察前准备工作、现场勘察、勘察后数据整理。
注意：勘察要反映现场的实际情况！目录一三勘察后数据整理勘察前准备二现场勘察四不同类型场景的勘察要点1 勘察前准备工作u现场勘察前准备站点信息表、仪器等各类所需品，准备工作做充足可以提高勘察效率及准确率。
勘察前所需做的准备工作如下：ü运营商需求：应在规划、设计阶段同各运营商充分沟通，明确接入的电信企业数量、网络制式、网络频段、单/双路需求、各制式覆盖指标及预留系统等信息。
明确覆盖范围及覆盖等级；了解覆盖站点区域的网络环境（周边基站情况）、用户群里的类型、社会地位、消费行为。
ü站点信息表：包括站点的名称、站点地址、业主联系人及联系电话等。
了解该站点业主有无重点覆盖区域或特殊的覆盖需求。
ü建筑结构图：楼宇建筑结构图及弱电系统图纸（弱电系统图可以便于确认天馈走线路由），如果有条件尽可能拿到楼宇最新装修图纸。
ü勘察必备工具：测试手机、GPS、相机、勘察测试记录表、指北针、路测仪器（可选）、信号源（可选）。
ü人员联系通知：提前联系厂家督导等确认可以勘察的具体时间。
设计人员与施工单目录三勘察后整理数据二现场勘察四不同类型场景的勘察要点2 现场勘察——现场勘察主要内容u现场勘察主要内容如下：ü比对图纸是否与现场吻合。
ü测试记录。
ü确认主设备及安装位置。
ü馈线走线路由。
ü确认机房位置和GPS天线馈线路由（如有需要）。
ü确认光缆传输路由（如有需要）。
ü确认取电位置。
ü站点信息完善。
ü拍照记录。
室内分布系统勘察设计要点
18
a
➢ 比对图纸与现场
✓ 比对图纸和现场是否有差异(TD改造需核查手中方案是否为最终 方案)，如发现有出入及时修改；
✓ TD改造需要确认现场是否做过WLAN; ✓ 对于没有拿到建筑图纸的站点需现场手工绘制图纸，
可参考大楼消防平面图进行拍照。
➢ 测试记录
✓ 现场模测记录 ✓ 对楼宇进行覆盖前场强测试，要求地上一层、中间层、
注意：TD改造需确认业主是否同意补点与平层换线，不同意需
开业主证明。
22
a
➢现场拍照
✓大楼外观正面照片 ✓机房内巡检单或者基站记录单照片 ✓机房设备布置照片（环拍）； ✓主设备照片； ✓交流配电箱内部空开照片及其资产标签； ✓设备资产标签照片（TD改造为例：基带处理板资产标签;GPS资产标
签;机架资产标签；室内覆盖分布系统资产标签）； ✓设备安装位置照片； ✓竖井设备位置照片； ✓如果有室外天线，需拍摄安装位置照片，室外天线的位置不易描述。
高层、必须进行场强测试。
19
a
➢确定主设备及其安装位置
✓ 信源设备(RRU除外)必须安装在机房，根据机房现场情况选择合 理的安装方式。
20
a
➢ 馈线走线路由
✓ 走线路由确定---根据楼宇的情况尽量将馈线的路由和大楼的弱 电系统走线路由一致。
➢ GPS天线馈线路由
✓ 系统信号源使用微蜂窝或BBU+RRU的站点需要确定GPS天线安装 位置及GPS馈线走线路由(路由长度超过厂家设备要求需装放大器)； ✓ GPS天线位置选择---天线位置选取开阔易安装，如裙楼平台、 楼顶、停车场出入口（其他方式无法走线时可以选用），注意考虑 天线接地位置，安装位置的上方120度范围内应无建筑物遮挡，应 受避雷针保护
室内分布勘察(精)
每个ห้องสมุดไป่ตู้线5-10dBm 覆盖范围10米

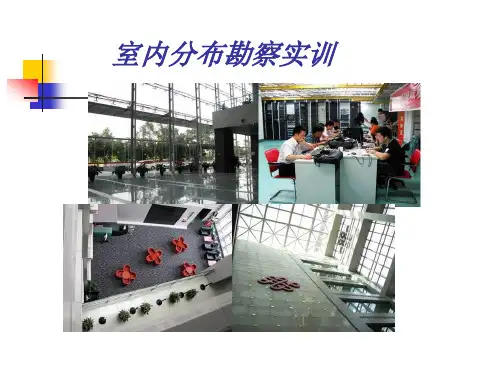

室内分布勘察实训
什么是室内分布系统
室内分布系统是针对室内用户群、用于改善建筑物内移动通信环 境的一种成功的方案；是利用室内天线分布系统将移动基站的信号 均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。 RRU(Radio Remote Unit)技术特点是将基站分成 近端机即无线基带控制（Radio Server）和远端机即 射频拉远（RRU）两部分，二者之间通过光纤连接。
建立室内分布系统的必要性
随着社会经济的高速发展，新的摩天大楼如豪华宾馆、商业中心、 大型公寓，大型体育场馆等，地下结构如地铁隧道、地下室、地下车 库等大量涌现，使手机在室内的使用要求日益日益增加。
室内覆解决方案流程
至一层RRU、BBU方向
信号功率单位
dBm意即分贝毫X，可以表示分贝毫伏，或者分贝毫瓦。 电压或电场E(mV) 与 U'(dBm) 的换算公式为： U'dBm=20lgE；功率与P（瓦特）换算公式： P'dBm=30+10lgP (P:瓦；P':单位为dbm)。 用一个dBm 减另外一个dBm时，得到的结果 是dB。如：30dBm - 0dBm = 30dB。
室内分布系统工程勘测规范
1.目的
规定室内分布系统工程勘察设计规范，明确各相关部门及单位在勘察设计过程中的职责和工作要求，提高勘察设计工作效率，确保室内覆盖系统工程设计技术方案合理、可行，在满足工程质量的前提下最大限度地节约工程成本。
2.适用范围
本规范适用于深圳移动通信网扩容工程中室内分布系统工程勘察设计工作。
3.工作规范
3.1室内分布系统工程勘察设计工作中相关部门的工作职责分工
3.2工作流程及工作要求
[11]对于工程造价超过100万的工程，工程建设部将实施方案、工程造价报报公司领导审批。
[12]对于工程造价小于100万的工程，工程建设部将会审纪要送相关部门会签。
[10]工程部收到正式设计文件后2个工作日内组织相关单位进行会审，会审内容包括包括技术方案的可行性、设计文件的完整性、规范性、图纸的准确性、完备性及预算等。
[13]工程建设部发布会议纪要包括实施方案，工程造价。
[14]工程管理中心发布施工委托函。
流程文档
工作说明/要求
4.相关记录
4.1工程任务书
4.2 设计委托函
4.3 勘察设计记录表4.4 初步方案
4.5 设计文件
4.6 会审纪要
4.7 修正设计文件
4.8 施工委托函
5. 相关文件。
室内分布系统勘测设计
微蜂窝功放
天线
微蜂窝
功分器
耦合器
微蜂窝+功放接入信号分布系统示意图
.
7
3）直放站作信源接入信号分布系统
是利用施主天线空间耦合或利用耦合器件直接耦合存在富余容量的基 站信号，再利用直放站设备对接收到的信号进行放大为信号分布系统 提供信号源。
直放站以其灵活简易的特点成为解决小容量室内分布系统的重要方式。 直放站不需要基站设备和传输设备，安装简便灵活，设备型号也丰富 多样，在移动通信直放站中也扮演着重要的角色。
2G开站单、3G开站单 附件一：设备采购清单 附件二：物资领用申请表 ERP导入信息表 3.移动室分设计提交文档 勘察阶段：微蜂窝、室内覆盖勘察单及覆盖前信号测试记录表 送审需求：室内覆盖图，审核表，容量计算器，方案说明，勘察设 计记录表，基站要素表 设计阶段：天线点位图、系统图、概预算
.
34
4. 泄漏电缆分布方式
优点
缺点
成本低、无源器件，故障率低 、无需供电，安装方便、无噪
声累积、宽频带
系统设计较为复杂、信号损耗 较大时需加干放
设计简单，布线灵活，场强均 匀
频段窄，多系统兼容困难；需 要供电，故障率高、有噪声积
累，造价高
传输距离远，布线方便，性和 传输质量好
造价高
场强分布均匀，可靠性高；频 段宽，多系统兼容性好
不一致，应对重要尺寸进行手工测量以校正图纸。 确定基站的安装位置，拍数码照片并记录。 结合话务量需求和用户分布，确定覆盖各区域天线类型和安装位置。 填写各项数据表格，完成现场勘察报告。
.
26
4.方案详细设计
设计详细的室内覆盖方案，绘制系统原理图、天线布放图、走线图等
。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 站点信息（必须熟悉现场情况）；
✓ 覆盖站点名称--核实站点名称的准确性，注意同音 字的错用；
✓ 确定地理位置--如***省***市***区***巷***号 ✓ 测试经纬度--经纬度精确到小数点后5位。 ✓ 总楼层数--注意个别楼层忌讳的数字如4层、14层，
大多数楼宇没有类似的楼层，要做详细记录。 ✓ 建筑面积--建筑面积和覆盖面积要区分开。 ✓ 建筑结构--需确定是玻璃幕墙还是砖混墙及其他结构 ✓ 裙楼情况--要注意裙楼的格局及其功能用途，如商场、
➢ 比对图纸与现场
✓ 比对图纸和现场是否有差异(TD改造需核查手中方案是否为最终 方案)，如发现有出入及时修改；
✓ TD改造需要确认现场是否做过WLAN; ✓ 对于没有拿到建筑图纸的站点需现场手工绘制图纸，
可参考大楼消防平面图进行拍照。
➢ 测试记录
✓ 现场模测记录 ✓ 对楼宇进行覆盖前场强测试，要求地上一层、中间层、
超市、办公、娱乐场所及其他。 ✓ 电梯--要确定是观光梯(不用覆盖)还是封闭梯。 ✓ 地下室--地下室的用途及其封闭情况。 ✓ 停车场—需要确定车道是否做过覆盖
注意：TD改造需确认业主是否同意补点与平层换线，不同意需 开业主证明。
➢现场拍照
✓大楼外观正面照片 ✓机房内巡检单或者基站记录单照片 ✓机房设备布置照片（环拍）； ✓主设备照片； ✓交流配电箱内部空开照片及其资产标签； ✓设备资产标签照片（TD改造为例：基带处理板资产标签;GPS资产标
✓WLAN
交换机
锐捷交换机
华为交换机
➢室内分布系统的组成
✓WLAN
AP
室分合路型AP（馈入式）
室内放装型AP（单布式）
➢室内分布系统的组成
✓天馈系统
天馈系统包含馈线、耦合器、功分器、天线及其他电桥、合路 器、负载、衰减器等器件
同轴阻燃馈线
馈线接头
宽频带功分器
宽频带耦合器
合路器
室内吸顶天线
室内对数天线 室内板状天线
✓室内分布系统的 建设，可以较为 全面地改善建筑 物内的通话质量， 提高移动电话接 通率，为通话占 比较高的室内环 境提供优质的网 络服务。
➢室内分布系统的组成
信号源包含有 宏蜂窝和微蜂 窝.
中继设备包含有干放、 无线直放站、光纤直 放站、移频直放站.
天馈系统有天 线、馈线、连 接器件.
➢室内分布系统的组成 ✓信号源 BTS
高层、必须进行场强测试。
➢确定主设备及其安装位置
✓ 信源设备(RRU除外)必须安装在机房，根据机房现场情况选择合 理的安装方式。
➢ 馈线走线路由
✓ 走线路由确定---根据楼宇的情况尽量将馈线的路由和大楼的弱 电系统走线路由一致。
➢ GPS天线馈线路由
✓ 系统信号源使用微蜂窝或BBU+RRU的站点需要确定GPS天线安装 位置及GPS馈线走线路由(路由长度超过厂家设备要求需装放大器)； ✓ GPS天线位置选择---天线位置选取开阔易安装，如裙楼平台、 楼顶、停车场出入口（其他方式无法走线时可以选用），注意考虑 天线接地位置，安装位置的上方120度范围内应无建筑物遮挡，应 受避雷针保护
隧道、电 梯井道
八木天线 泄漏电缆
方向性 全向
定向 定向 定向
备注 用于室内，通常为收发合一 使用；平板天线因为其具有 较强的方向性，亦可用于电 梯井道内。
多用于隧道内重发，亦可用 于室外做施主天线 多用于隧道覆盖，亦可用于 室内覆盖
二
室内分布勘察注意事项介绍
➢室内分布勘察内容 1、勘察前准备
2、现场勘察
室内分布系统勘 察设计要点
2011.11
目录
一
室内分布系统介绍
二 室内分布勘察注意事项介绍
一 室内分布系统介绍
➢什么是室内分布系统
✓室内分布系统是用于改善建筑物或封闭环境内移动通信网络覆盖 的一种方法，其主要是利用室内天线分布系统将移动基站的信号均 匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖 。
注意：勘察要反映现场的实际情况！
1、勘察准备工作
➢ 现场勘察前需准备站表、仪器仪表等各类所需品，准备工作做充可 以提高勘察效率及准确率。勘察前需做准备工作如下：
✓站点信息表---包括站点的名称、站点地址、物业联系人及联系电话。 ✓建筑结构图---楼宇建筑结构图及弱电系统图纸（弱电系统图纸便 于确定走线路由），如果有条件尽量拿到楼宇最新装修图纸。 ✓勘察必备工具---测试手机、GP勘察是室内分布系统建设过程中一项重要工作，勘察的目的 是对目标站点的楼宇结构及整体无线环境进行了解测试后确定 其覆盖目标和覆盖思路。勘察工作要做到细致，严谨，现场勘 察必须有勘察记录报表。勘察工作为方案设计及今后的工程实 施奠定基础。勘察过程主要分为三个阶段即勘察前准备工作、 现场勘察、勘察后数据整理。
签;机架资产标签；室内覆盖分布系统资产标签）； ✓设备安装位置照片； ✓竖井设备位置照片； ✓如果有室外天线，需拍摄安装位置照片，室外天线的位置不易描述。
Flexi
➢室内分布系统的组成 ✓信号源 BTS
Ultrasite
Ultrasite Midi
➢室内分布系统的组成 ✓信号源 BBU+RRU
B322
B8300
R-21 R31FA
➢室内分布系统的组成 ✓信号源 BBU+RRU
TBBP530
3151FA
➢室内分布系统的组成 ✓中继 干线放大器
➢室内分布系统的组成
✓天馈系统
天馈系统 器件
天线 泄漏电缆
电缆 接头 避雷器 接地卡
射频功率分配 器件
功分器 耦合器 合路器 分路器
电桥
其它常用射频器 件
无源 光器件
双工器 滤波器 衰减器
负载
光缆 光适配器（法兰
盘） 光固定衰减器 光功率分配器
应用场合 室内
名称 吸顶天线 鞭状天线 拉杆天线 对数周期天线 平板天线
针、路测仪器（可选）、信号源（可选）、手电筒（可选）。 ✓人员联系通知---提前联系厂家督导确定可以勘察的具体时间。 ✓TD改造需要提前核查原方案中系统图和分布图是否一致（缺层、少
点），如不一致需做好记录等到勘测现场时仔细核对。
准备工作做充分大大提高勘察效率！
2、现场勘察
现场勘察主要内容 ➢比对图纸是否和现场吻合 ➢测试记录 ➢确定主设备及其安装位置 ➢馈线走线路由和GPS天线馈线路由 ➢站点信息完善 ➢拍照
