5.1.1 设想供选择的方案
在总体设计阶段分析员应该考虑各种可能的实现方案， 在总体设计阶段分析员应该考虑各种可能的实现方案， 各种可能的实现方案 并且力求从中选出最佳方案。 并且力求从中选出最佳方案。 需求分析阶段得出的数据流图是总体设计的极好的出 需求分析阶段得出的数据流图是总体设计的极好的出 发点。 发点。数据流图中的某些处理可以逻辑地归并在一个 自动化边界内作为一组， 自动化边界内作为一组，另一些处理可以放在另一个 自动化边界内作为另一组。 自动化边界内作为另一组。这些自动化边界通常意味
着某种实现策略。 着某种实现策略。
设想把数据流图中的处理分组的各种可能的方法， 设想把数据流图中的处理分组的各种可能的方法，抛 弃在技术上行不通的分组方法（例如， 弃在技术上行不通的分组方法（例如，组内不同处理 的执行时间不相容）， ），余下的分组方法代表可能的实 的执行时间不相容），余下的分组方法代表可能的实 现策略，并且可以启示供选择的物理系统。 现策略，并且可以启示供选择的物理系统。 在总体设计的该步骤中分析员仅仅一个边界一个边界 地设想并且列出供选择的方案，并不评价这些方案。 地设想并且列出供选择的方案，并不评价这些方案。
14
5.1.5 设计软件结构
通常程序中的一个模块完成一个适当的子功能。 通常程序中的一个模块完成一个适当的子功能。 一个模块完成一个适当的子功能 应该把模块组织成良好的层次系统，顶层模块 应该把模块组织成良好的层次系统， 调用它的下层模块以实现程序的完整功能，每 个下层模块再调用更下层的模块， 个下层模块再调用更下层的模块，从而完成程 序的一个子功能， 序的一个子功能，最下层的模块完成最具体的 功能。 软件结构（即由模块组成的层次系统） 软件结构（即由模块组成的层次系统）可以用 层次图或结构图来描绘 来描绘。 层次图或结构图来描绘。(5.4节） 节
软件工程导论
软件工程导论软件工程导论简介：软件工程导论是计算机科学与技术专业中的一门重要课程，旨在向学生介绍软件工程的基本概念、原理、方法和技术等内容。
本文将从软件工程的定义、发展历程、重要性以及软件生命周期等方面，全面介绍软件工程导论的相关知识。
一、软件工程的定义软件工程是一门应用科学，它利用系统化、规范化和可量化的方法，以经济、可靠的方式开发和维护软件。
软件工程的目标是提供高质量的软件产品，以满足用户的需求。
二、软件工程的发展历程1. 软件危机时期20世纪60年代至70年代初，软件产业发展迅猛，但由于软件开发过程中的高风险和高不确定性，导致了大量软件项目的失败和超支，人们逐渐意识到软件工程的重要性。
2. 软件工程的提出1972年，瑞士学者Dijkstra发表了《软件工程的未来》一文，正式提出了软件工程这一概念，强调了对软件开发过程进行工程化管理的必要性。
3. 软件工程的发展随后，软件工程逐渐成为一个独立的学科，并在学术界和工业界得到了广泛的应用和推广。
软件工程的理论和方法也日益完善，其中包括需求分析、软件设计、编码、测试等一系列开发过程中的关键技术。
三、软件工程的重要性1. 提高软件质量软件工程以系统化和规范化的方式进行软件开发，通过严格的质量控制和测试，大大提高了软件产品的质量，降低了软件缺陷和故障的发生率。
2. 提高开发效率软件工程引入了各种开发工具和方法，帮助开发人员提高开发效率，减少重复劳动，提高工作效能。
3. 减少开发成本通过软件工程的管理方法和技术手段，能够有效控制软件开发过程中的风险和成本，及时发现和处理问题，从而降低开发成本。
四、软件生命周期1. 需求分析阶段需求分析是软件开发过程中的第一步，旨在确定用户的需求和期望，并将其转化为形式化的需求规格。
2. 设计阶段设计阶段依据需求分析的结果，将软件系统划分为模块，并确定各个模块的功能和接口。
3. 编码阶段在编码阶段，开发人员根据设计文档编写源代码，并进行单元测试和集成测试。
计算机导论第五课PPT课件
计算机程序，是用来告诉计算机如何处理问题或 执行操作的一组指令的集合。
支持模块中，包括了一组指令集合用于帮助计算 机连接用户可执行文件，每个支持模块都储存在 一个独立的文件中。主程序可以在需要时调用或 激活一个支持程序。如，.DLL文件等。
数据文件，包括了那些用于完成任务所必需的数 据。如软件包的帮助文件或是软件使用许可协议， 或是软件工具条上的图标。数据文件通常是 以.txt\.bmp作为文件扩展名。
17
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
18
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
7
（3）数据库管理系统 计算机要处理的数据往往相当庞大,使用数
据库管理系统可以有效地实现数据信息的 存储、更新、查询、检索、通信控制等。 微机上常用的数据库管理系统有oxPro、 Clipper、Access等,大型数据库管理系统 有Oracle、Sybase、DB2等。
8
（4）网络管理系统
应用软件还可以分为图形软件、音乐软件、教育 软件、娱乐性软件和商业软件等。
11
软件的安装和卸载 Office软件的安装
12
13
14
15
四、软件的开发过程
1、软件需求分析 软件需求分析就是回答做什么的问题。它是一个对用户的
需求进行去粗取精、去伪存真、正确理解，然后把它用软 件工程开发语言（形式功能规约，即需求规格说明书）表 达出来的过程。本阶段的基本任务是和用户一起确定要解 决的问题，建立软件的逻辑模型，编写需求规格说明书文 档并最终得到用户的认可。需求分析的主要方法有结构化 分析方法、数据流程图和数据字典等方法。本阶段的工作 是根据需求说明书的要求，设计建立相应的软件系统的体 系结构，并将整个系统分解成若干个子系统或模块，定义 子系统或模块间的接口关系，对各子系统进行具体设计定 义，编写软件概要设计和详细设计说明书，数据库或数据 结构设计说明书，组装测试计划。
软件工程 第五章(总结和课后习题)
出：分析类[完成]；4、对包进行分析： 输入：系统体系结构描述[分析]、分析 包[概述]输出：分析类[完成]。 � （18）创建系统的分析模型，一般应进 行体系结构分析、用况分析、类的分析 以及包的分析 4 项活动。 � （19）用况分析[分析]的目标：1、标识 那些在用况事件流执行中所需要的分析 类和对象；2、将用况的行为，分布到参 与交互的各个分析对象；3、捕获用况细 化上的特定需求。 � （20）用况分析[分析]开展的活动包括： 1、标识分析类，标识在细化一个用况中 所需要的实体类、控制类和边界类，给 出它们的名字、责任、属性和关系；2、 描述分析（类）对象之间的交互，通常 使用交互图来描述。 � （21）类的分析[分析]的目标：1、标识 并维护分析类的责任；2、基于它们在用 况细化中的角色，标识并维护分析类的 属性和关系；3、捕获分析类细化中的特 定需求。 � （22）类的分析[分析] 开展的活动包 括：1、标识责任；2、标识属性；3 标识 关联与聚合； � （23）需求分析模型对以后开发工作的 影响？1、对设计中子系统的影响。分析 包一般将影响设计子系统的结构；2、对 设计类的影响。分析包可以作为类设计 时的规格说明；3、对用况细化[设计]的 影响。用况细分[分析]对用况细化[设计] 有两方面影响，一个是它们有乃至于为 用况创建更精确的规格说明，另一个是 当对用况进行设计时，用况细化[分析] 可作为其输入。 （24）需求获取模型与需求分析模型之
第五章 RUP
[概述];输出：子系统[完成]、接口[完 成]。 � （29）用况的设计包括以下任务：1、标 识参与用况细化的设计类；2、标识参与 用况细化的子系统的接口。 � （30）类的设计包括以下任务：1、概括 描述设计类；2、标识操作；3、标识属 性；4、标识关联、聚合；5、标识泛化； 6、描述方法； � � � （31）RUP 设计的突出优点：P165 页 （32）RUP 的设计系统生成构件；对构件进行测试，进行 集成测试和连接；把可执行的构件映射 到部署模型。 � （34）RUP 实现包括以下活动：1、实现 模型；2、实现子系统；3、实现模型视 角下的体系结构描述；4、实现类； � � （35）RUP 测试包括内部测试、中间测试 和最终测试。 （36）RUP 测试的主要活动：1、计划测 试；2、设计测试；3、实现测试；4、执 行集成测试；5、执行系统测试；6、评 价测试。
大学信息技术导论第5章(参考课件)
第5章
2004年10月
第5章 程序设计基础
程序设计语言是人们用来向计算机传递 信息与下达命令的通信工具。 软件发展的三个阶段:
1946年－1956年 低级语言（机器语言或汇编语言），追求功效，顺序程序。
1956年－1968年 高级语言（数学语言或接近于自然语言（英语）的语言）， 追求易读性和易维护性，并发程序和并行程序。
解释程序对高级语言程序将源程 序逐句分解为最低级的机器语言 代码并执行，而不产生目标程序。
解释方式便于查找错误，但效率 较低。
5.1.1 基本概念
伪代码
当编写的程序并不完全生成可执行的目标代码，而由 计算机内部产生中间代码(程序员无法看到)被称为伪 代码。伪代码保留在内存中，等待用户或程序员的执 行调用。可执行的目标代码最后被执行，但并不保留 在内存中。所有程序，即使它们有EXE扩展名，也都 必须使用解释程序或编译程序来运行（如VB）。
5.1.1 基本概念
程序： 狭义地定义为计算机指令的集合； 广义地定义为说明一项任务或工作过程的符 号代码形式，这种符号代码人可以读懂，而 由计算机处理执行。
程序的实际工作过程称为程序的执行。
程序的静态特性：与执行过程无关的特性。 程序的动态特性：与执行过程有关的特性。
5.1.1 基本概念
程序必须具备的特征
✓ 程序必须具有解决某一问题的特定任务与功能，都需 要回答“解决什么或做什么”的问题
✓ 程序要遵循一定的规则和步骤，而不是多条指令的胡 乱堆砌。程序必须按照算法所规定的语法格式和步骤， 回答“怎样做”和“如何执行”的问题
✓ 程序的执行者是计算机，由于计算机有其自身的逻辑 和执行方式，所以程序必须符合计算机的逻辑及处理 方式，才能被计算机识别和执行
计算机导论第5章概述

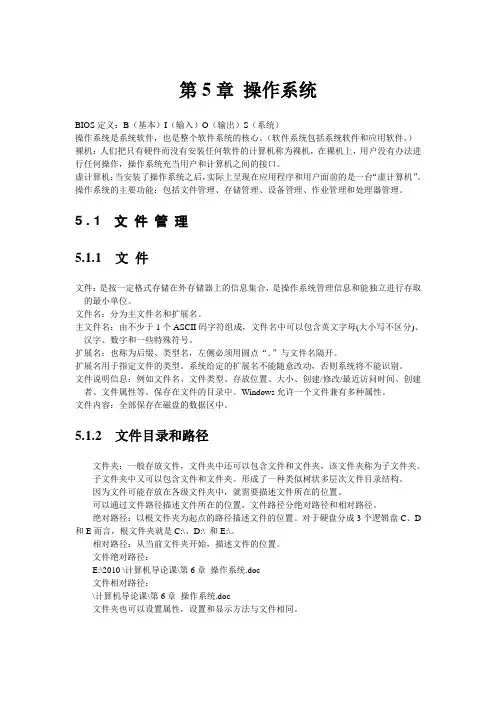

第5章操作系统BIOS定义：B（基本）I（输入）O（输出）S（系统）操作系统是系统软件，也是整个软件系统的核心。
（软件系统包括系统软件和应用软件。
）裸机：人们把只有硬件而没有安装任何软件的计算机称为裸机，在裸机上，用户没有办法进行任何操作，操作系统充当用户和计算机之间的接口。
虚计算机：当安装了操作系统之后，实际上呈现在应用程序和用户面前的是一台“虚计算机”。
操作系统的主要功能：包括文件管理、存储管理、设备管理、作业管理和处理器管理。
5 . 1 文件管理5.1.1 文件文件：是按一定格式存储在外存储器上的信息集合，是操作系统管理信息和能独立进行存取的最小单位。
文件名：分为主文件名和扩展名。
主文件名：由不少于1个ASCII码字符组成，文件名中可以包含英文字母(大小写不区分)、汉字、数字和一些特殊符号。
扩展名：也称为后缀、类型名，左侧必须用圆点“．”与文件名隔开。
扩展名用于指定文件的类型。
系统给定的扩展名不能随意改动，否则系统将不能识别。
文件说明信息：例如文件名、文件类型、存放位置、大小、创建/修改/最近访问时间、创建者、文件属性等。
保存在文件的目录中。
Windows允许一个文件兼有多种属性。
文件内容：全部保存在磁盘的数据区中。
5.1.2 文件目录和路径文件夹：一般存放文件，文件夹中还可以包含文件和文件夹，该文件夹称为子文件夹。
子文件夹中又可以包含文件和文件夹。
形成了一种类似树状多层次文件目录结构。
因为文件可能存放在各级文件夹中，就需要描述文件所在的位置。
可以通过文件路径描述文件所在的位置，文件路径分绝对路径和相对路径。
绝对路径：以根文件夹为起点的路径描述文件的位置。
对于硬盘分成3个逻辑盘C、D 和E而言，根文件夹就是C:\、D:\ 和E:\。
相对路径：从当前文件夹开始，描述文件的位置。
文件绝对路径：E:\2010 \计算机导论课\第6章操作系统.doc文件相对路径：\计算机导论课\第6章操作系统.doc文件夹也可以设置属性，设置和显示方法与文件相同。
82软件工程导论第五章PPT课件
END
28.07.2020
3
第一节 编码
本节内容：
一、相关概念
二、编码阶段的任务
三、程序设计语言的选择
四、编码风格
28.07.2020
4
一、相关概念
所谓编码就是选择一种语言把软件设计阶段的结 果翻译成计算机可以理解的源程序
它直接来源于设计，所以，程序的质量主要取决 于软件设计的质量
所选编程语言的特点和编码人员的编码风格会对 程序的可靠性、可读性、可测试性和可维护性产 生影响
28.07.2020
13
三、程序设计语言的选择
第三代语言
也称结构化编程语言，60年代—70年代
主要特征：具有很强的过程和数据结构化的能力
可分为三类： 通用高级语言(C、Pascal、Ada美国的三军通用语 言） 面向对象高级语言(C++，Objective-C，Smalltalk， Eiffel) 专用语言(LISP、PROLOG、APL和FORTH)
28.07.2020
8
三、程序设计语言的选择
1、程序设计特性
1）心理特性
需要考虑的几个心理特性
紧凑性：一种面向代码信息量的表示，这个信 息量必须由人来记忆：
❖ APL语言是一种非常紧凑的编程语言，但很 难读懂，Prolog语言也一种非常紧凑的语言
❖ 度量紧凑性的语言属性：
该语言支持结构化和逻辑块的程度
28.07.2020
返回至“编码风格”
19
数据说明
虽然在设计期间已经确定了数据结构的组织和复 杂程度，然而数据说明的风格却是在写程序时确 定的
为了使数据更容易理解和维护，遵循一些比较简 单的原则是必要的：
数据说明的次序应当规范化 说明语句中变量安排有序化 使用注释说明复杂数据结构
计算机导论选择题
《计算机导论》选择题第一章：1. 现在的计算机是基于________模型。
A. 莱布尼兹B. 冯·诺依曼C. 帕斯卡D. 查尔斯·巴比奇2. 在计算机中，________子系统存储数据和程序。
A. 算术逻辑单元B. 输入/输出C. 存储器D. 控制单元3. 在计算机中，________子系统执行计算和逻辑运算。
A. 算术逻辑单元B. 输入/输出C. 存储器D. 控制单元4. 在计算机中，________子系统接收数据和程序并将运算结果传给输出设备。
A. 算术逻辑单元B. 输入/输出C. 存储器D. 控制单元5. 在计算机中，________子系统是其它子系统的管理者。
A. 算术逻辑单元B. 输入/输出C. 存储器D. 控制单元6. 根据冯·诺依曼模型，________被存在存储器中。
A. 只有数据B. 只有程序C. 数据和程序D. 以上都不是7. 问题的分步骤解决被称为________。
A. 硬件B. 操作系统C. 计算机语言D. 算法8. FORTRAN和COBOL是________的例子。
A. 硬件B. 操作系统C. 计算机语言D. 算法9. 在十七世纪，能够执行加法和减法运算的计算机设备是________。
A. PascalineB. Jacquard loomC. Analytical EngineD. Babbage machine10. 在计算机语言中，________是告诉计算机如何处理数据的一系列指令。
A. 操作系统B. 算法C. 数据处理器D. 程序11. ________是以结构化的形式来设计和编写程序。
A. 软件工程B. 硬件工程C. 算法开发D. 教育体系12. 第一台特殊用途的电子计算机被称为________。
A. PascalB. PascalineC. ABCD. EDV AC13. 第一代基于冯·诺依曼模型的计算机中有一个被称为________。
