杜亚窗帘电机协议
杜亚窗帘电机协议
1)打开命令1_1. 打开命令 / 室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x01 CRCH CRCL- START : 0x55 (起始代码)- ID0：ID1 : 0x12：0X34 窗帘电机ID0低位，ID1高位- FUNCTION: 0x03 (控制功能命令)- CONTROL : 0x01 (电机打开命令)- CHECK : 取前面数据CRC1_2. 打开命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x01 CRCH CRCL2)关闭命令2_1. 关闭命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0X1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x02 CRCH CRCL - CONTROL : 0x02 表示关闭窗帘2_2. 关闭命令的响应/ 窗帘电机→室内主机，窗帘电动机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x02 CRCH CRCL3)停止命令3_1. 停止命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x03 CRCH CRCL - CONTROL: 0x3停止3_2. 停止命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL CHECK0x55 0x12 0x34 0x03 0x03 CRCH CRCL4)百分比控制4_1. 百分比控制（邀请）/室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-CONTROL: 0X04 电机百分比运行控制-DATA: 0X00—0X64 电机百分比0%-100%4_2. 百分比响应/窗帘电机→室内主机，窗帘电机ID固定为0x1234START ID0 ID1 FUNCTION CONTROL DATA CHECK0x55 0x12 0x34 0x03 0x04 0X00-0X64CRCH CRCL-DATA:0XFF 设置行程百分比超过100%（0X64）返回给主机0XFF 表示错误信息电机未设置好行程的时，主机发百分比控制命令，从机返回的DATA为0XFF,表示错误信息5）写ID5_1. 写ID（邀请）/室内主机→窗帘电机，举例：写入窗帘电机ID为0x1234START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x00 0x00 0x02 0x00 0X02 ID0-ID1 CRCH CRCL-START:0X55 起始码-ID0：ID1: 0x00:0X00 从0X00地址开始写-FUNCTION: 0X02 写功能-DATA_ADDR: 0X00 (固定) 数据地址-DATA_LENTH: 0X02 数据长度-DATA: ID0-ID1 写入的ID地址5_2. 写ID响应/窗帘电机→室内主机START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH 缺省CHECK 0x55 0x00 0x00 0x02 0x00 0X02 缺省CRCH CRCL 6）写方向6_1. 写方向（邀请）/室内主机→窗帘电机，举例：写入窗帘电机方向00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL-START:0X55 起始码-ID0：ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X03 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 方向数据0或者16_2. 写方向（响应）/窗帘电机→室内主机，START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x03 0X01 00/01 CRCH CRCL --DATA:00 电机正向 01 电机反向其它数据返回0XFF7）写手拉7_1. 写手拉（邀请）/室内主机→窗帘电机，举例：写入窗帘电机手拉开启00START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL-START:0X55 起始码-ID0：ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X04 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 手拉数据0或者17_2. 写手拉（响应）/窗帘电机→室内主机，START ID0 ID1 FUNCTION DATA_ADDR DATA_LENTH DATA CHECK 0x55 0x12 0x34 0x02 0x04 0X01 00/01 CRCH CRCL --DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF传输方式写ID 功能码0X02主机引导码地址低位地址高位功能数据地址数据长度数据信息CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 ID0:ID1 CRCH:CRCH从机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL 0X55 0X00 0X00 0X02 0X00 0X02 CRCH:CRCL读功能码0X01主机引导码地址低位地址高位功能数据地址数据长度CRCH:CRCL从机引导码地址低位地址高位功能数据长度数据信息CRCH:CRCL控制功能码0X03主机引导码地址低位地址高位功能动作命令CRCH:CRCL从机引导码地址低位地址高位功能动作命令CRCH:CRCL控制命令说明开0X01关0X02停止0X03百分比0X04通信速度9600 bps, Non-echo ModeBit协议Stop bit : 1bit, No Parity。
杜亚电机串口通信协议
1项目负责人：页次：1OF 8V .01专案名称：485MODBUS 通讯协议1.DM45E-485MODBUS 通讯协议1.1.Baud rate:96001.2.stop：11.3.parity：none 1.4.采RTU 传输方式RTU 方式起始码设备地址功能码数据校验码0x55ID_L ID_H COMMAND DATA CRC16_L CRC16_H 1BYTE1BYTE1BYTE1BYTEnBYTE1BYTE1BYTEMODBUS RTU 方式下，每两个字符之间发送或者接收的时间间隔不能超过1.5倍字符传输时间,如果两个字元时间间隔超过了3.5倍的字符传输时间，依规定就认为一笔数据已经接收完毕，新的一笔数据传输开始。
2.使用指令说明:2.1.起始码：固定为0x552.2.设备地址：2Byte，ID_H 为上级设备地址，ID_L 为本设备地址。
ID_H 为0（广播地址），表示没有上级设备；ID_L 地址默认为0（广播地址）。
可以通过"SET"--2S-->LED(ON)--执行向本设备写操作来设定设备地址。
2.3.功能码：读（0x01）/写（0x02）/控制（0x03）2.4.数据：数据地址(0x00-0xff)/数据长度(0x00-0xff)/数据信息(数据地址里的内容)2.5.校验码：采用CRC16进行校验3.下面是读、写、控制的方式与举例说明:2项目负责人：页次：2OF 8V .01专案名称：485MODBUS 通讯协议读：0X01主机请求：帧数据长度数据格式数据格式起始码1Byte 0x55固定为0x55设备地址2Byte 0X0000-0XFFFF 高位为上级设备地址低位为本机设备地址功能码1BYTE 0x01查功能码表起始地址1BYTE 0x00~0xFF 查数据地址表读取长度1BYTE 0x01~0xFF 读取的数据长度校验码2ByteCRC16校验低位校验高位从机回应：起始码1Byte 0x55固定为0x55设备地址2Byte 0X0000-0XFFFF 高位为上级设备地址低位为本机设备地址功能码1BYTE 0x01查功能码表数据长度1BYTE 0x00~0xFF 数据信息的长度数据信息N BYTE 数据内容N 由数据长度决定校验码2ByteCRC16校验低位校验高位举例说明：读从机（ADDR:0X1234）的百分比位置（50%)主机请求:从机回应:帧数据（hex）域名数据（hex）起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x01功能码0x01起始地址0x02数据长度0x01数据长度0x01数据信息0x32CRC 低位CRC 低位CRC 高位CRC 高位3项目负责人：页次：3OF 8V .01专案名称：485MODBUS 通讯协议写：0x02主机请求：起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x02查功能码表数据地址1Byte 0x00~0xFF 查数据地址表数据长度1Byte 0x00~0xFF要写的数据个数数据信息N*Byte 所写的内容校验码2ByteCRC16校验低位校验高位从机回应：起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x02查功能码表数据地址1Byte 0x00~0xFF 查数据地址表数据长度1Byte 0x00~0xFF 要写的数据个数校验码2ByteCRC16校验低位校验高位举例说明：写从机（0x1234）为没有手拉启动功能主机请求从机回应帧数据（hex）域名称数据（hex）起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码02功能码02数据地址0x04数据地址0x04数据长度0x01数据长度0x01数据信息0x00校验码校验码4项目负责人：页次：4OF 8V .01专案名称：485MODBUS 通讯协议控制：0x03主机请求起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x03查功能码表控制命令1Byte 0x00~0xFF 查控制命令表校验码2ByteCRC16校验低位校验高位从机回应起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x03查功能码表控制命令1Byte 0x00~0xFF 查控制命令表校验码2ByteCRC16校验低位校验高位举例说明：控制从机（0x1234）打开主机请求从机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x03功能码0x03控制命令0x01控制命令0x01校验码CRC16_L 校验码CRC16_L CRC16_HCRC16_H举例说明：控制从机（0x1234）打开50%主机请求从机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x03功能码0x03控制命令0x04控制命令0x04百分比0x32百分比0x32校验码CRC16_L校验码CRC16_L5项目负责人：页次：5OF 8V .01专案名称：485MODBUS 通讯协议CRC16_HCRC16_H错误信息返回：0x04从机上报起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x04查功能码表错误信息号1Byte 0x00~0xFF 查错误信息表校验码2ByteCRC16校验低位校验高位主机回应起始码1Byte 0x55固定为0x55设备地址1Byte 0x0000~0xFFFF 高位为上级设备地址低位为本机设备地址功能码1Byte 0x04查功能码表错误信息号1Byte 0x00~0xFF 查错误信息表校验码2ByteCRC16校验低位校验高位举例说明：从机（0x1234）发生堵转上报从机上报主机回应起始码0x55起始码0x55设备地址0x1234设备地址0x1234功能码0x04功能码0x04错误信息号0x01错误信息号0x01校验码CRC16_L 校验码CRC16_L CRC16_HCRC16_H6项目负责人：页次：6OF 8V .01专案名称：485MODBUS 通讯协议4.要查的表格：功能表功能内容读0x01写0x02控制0x030x04控制命令表命令内容开0x01关0x02停0x03百分比控制0x040x050x06从机地址表地址意义0x00ID_H 0x01ID_L0x02当前位置的百分比0x03方向：0（默认方向）1：（反方向）0x04手拉：0（有）1：（没有）0x05行程删除：17项目负责人：页次：7OF 8V .01专案名称：485MODBUS 通讯协议功能表功能内容5.设备ID 写入方式电机上电，按电机上2秒左右，指示灯亮，从RS485总线发写ID 命令，LED8项目负责人：页次：8OF 8V .01专案名称：485MODBUS 通讯协议灯闪烁，ID 写入成功。
杜亚-A3版开合帘对外接口协议
群控
5.1.5 控制命令-删除行程
起始码 设备地址
主机发送 55
12 34
主机发送 55
12 34
设备返回 55
12 34
功能 03 03
数据地址 CRC16
03
2C
4B
03
2C
4B
起始码 设备地址
主机发送 55
00 00
设备返回 无
功能 03
数据地址 CRC16
03
68
FD
群控
编制
DOOYA
审核
12/30/2014
批准
2
DOOYA 电子研发课项目输入规格书 BD-4.2-20 C/00
3 数据结构
起始码
设备地址
0x55
ID_L
ID_H
功能码 COMMAND
数据 DATA
校验码
CRC16_L
CRC16_H
1BYTE
1BYTE
1BYTE
1BYTE
nBYTE
1BYTE
1BYTE
每两个字符之间发送或者接收的时间间隔不能超过 1.5 倍字符传输时间, 如果两个字元时间间隔超过了 3.5 倍的字符 传输时间，依规定就认为一笔数据已经接收完毕，新的一笔数据传输开始。
可读
0x03
电机默认方向
0x00—默认方向
可读写
0x01—反方向
编制
DOOYA
审核
12/30/2014
批准
1
DOOYA 电子研发课项目输入规格书 BD-4.2-20 C/00
项目型号：通用开合帘对外接口协议
协议版本：A3
责任工程师：
时间：2014-12-30
2023电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘
电动杜亚DT82T开合智能窗帘静音工程电机协议智能窗帘1. 简介电动杜亚DT82T开合智能窗帘是一款静音工程电机，集成了智能控制功能，可实现自动开合窗帘。
本文档将介绍DT82T的协议和配置，以及如何使用智能窗帘。
2. DT82T协议DT82T使用一种简单的协议进行通信，可以通过串口、无线技术或物联网连接进行控制。
是DT82T的协议规范：•指令格式：指令由命令码和参数组成，命令码和参数之间使用空格分隔。
•命令码：命令码用于指示DT82T进行相应的操作，如开合窗帘、停止运动等。
•参数：参数用于传递具体的控制信息，如窗帘的运动时间、运动方向等。
2.1 命令码列表是常用的命令码列表：命令码描述OPEN开窗帘CLOSE关窗帘STOP停止运动SET\_SPEED设置运动速度GET\_STATUS获取窗帘状态2.2 通信示例是通过串口通信控制DT82T的示例：打开窗帘OPEN关闭窗帘CLOSE停止窗帘运动STOP设置运动速度为50SET_SPEED 50获取窗帘状态GET_STATUS3. DT82T配置DT82T提供了多种配置选项，可根据实际需求进行设置。
3.1 运动速度设置可以通过设置运动速度改变窗帘的开合速度。
运动速度的范围为0-100，0表示最慢速度，100表示最快速度。
设置运动速度为50SET_SPEED 503.2 运动方向设置DT82T支持设置窗帘的运动方向，可以选择向上运动或向下运动。
向上运动UP向下运动DOWN3.3 智能控制设置DT82T支持智能控制功能，可以根据光照、温度等环境因素自动调整窗帘的开合状态。
具体的智能控制设置请参考DT82T的相关文档。
4. 使用智能窗帘使用智能窗帘非常简单，只需按照步骤操作：1.将DT82T连接到电源，并确保与控制设备（如智能方式、智能家居中心等）连接正常。
2.通过控制设备发送对应的命令码和参数，控制窗帘的开合状态和运动速度。
3.根据需要进行智能控制的配置，使窗帘可以自动响应环境变化。
DT300杜亚窗帘电动机协议详细说明(1)
电机使用前请先写ID,写ID方法：电机上电，按住电机后盖上的轻触按键，2秒钟后绿色指示灯闪烁一下后释放，通过电脑串口发送要写的ID（参考6写ID）,指示灯连续闪烁，串口反馈回命令，提示写ID成功;ID成功后方可控制电机1)打开命令1_1. 打开命令 / 室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0：ID1 : 0x12：0X34 窗帘电机ID0低位，ID1高位- FUNCTION: 0x03 (控制功能命令)- CONTROL : 0x01 (电机打开命令)- CHECK : 取前面数据CRC1_2. 打开命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x12342)关闭命令2_1. 关闭命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0X1234- CONTROL : 0x02 表示关闭窗帘2_2. 关闭命令的响应/ 窗帘电机→室内主机，窗帘电动机ID固定为0x12343)停止命令3_1. 停止命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234- CONTROL: 0x3停止3_2. 停止命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x12344)百分比控制4_1. 百分比控制（邀请）/室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234-CONTROL: 0X04 电机百分比运行控制-DATA: 0X00—0X64 电机百分比0%-100%4_2. 百分比响应/窗帘电机→室内主机，窗帘电机ID固定为0x1234-DATA:0XFF 设置行程百分比超过100%（0X64）返回给主机0XFF 表示错误信息电机未设置好行程的时，主机发百分比控制命令，从机返回的DATA为0XFF,表示错误信息5)读当前行程百分比5_1. 读百分比（邀请）/室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0：ID1 : 0x12：0X34 窗帘电机ID0低位，ID1高位- FUNCTION: 0x01 (读命令)- DATA_ADDR : 0x02 (数据地址固定)- DATA_LENTH: 0X01 (数据长度)- CHECK : 取前面数据CRC5_2. 读百分比响应/窗帘电机→室内主机，窗帘电机ID固定为0x1234- START : 0x55 (起始代码)- ID0：ID1 : 0x12：0X34 窗帘电机ID0低位，ID1高位- FUNCTION: 0x01 (读命令)- DATA_LENTH: 0X01 (数据长度)- DATA : 0x02 (当前行程) 00 （关闭） 64 （打开）- CHECK : 取前面数据CRC6）写ID6_1. 写ID（邀请）/室内主机→窗帘电机，举例：写入窗帘电机ID为0x1234-START:0X55 起始码-ADDR0：ADDR1: 0x00:0X00 固定-FUNCTION: 0X02 写功能-DATA_ADDR: 0X00 (固定) 数据地址-DATA_LENTH: 0X02 数据长度-ID0-ID1: 写入的ID地址6_2. 写ID响应/窗帘电机→室内主机7）写方向7_1. 写方向（邀请）/室内主机→窗帘电机，举例：写入窗帘电机方向00-START:0X55 起始码-ID0：ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X03 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 方向数据0或者17_2. 写方向（响应）/窗帘电机→室内主机，--DATA:00 电机正向 01 电机反向其它数据返回0XFF8）写手拉8_1. 写手拉（邀请）/室内主机→窗帘电机，举例：写入窗帘电机手拉开启00-START:0X55 起始码-ID0：ID1: 0x12:0X34 窗帘ID-FUNCTION: 0X02 写功能-DATA_ADDR: 0X04 (固定) 数据地址-DATA_LENTH: 0X01 数据长度-DATA: 0/1 手拉数据0或者18_2. 写手拉（响应）/窗帘电机→室内主机，--DATA:00 手拉开启 01 手拉关闭其它数据返回0XFF注：采用C RC-16/MODBUS x16+x15+x2+1进行校验 (从起始码到命令值的CRC) Width:16poly:0x8005init:0xffff。

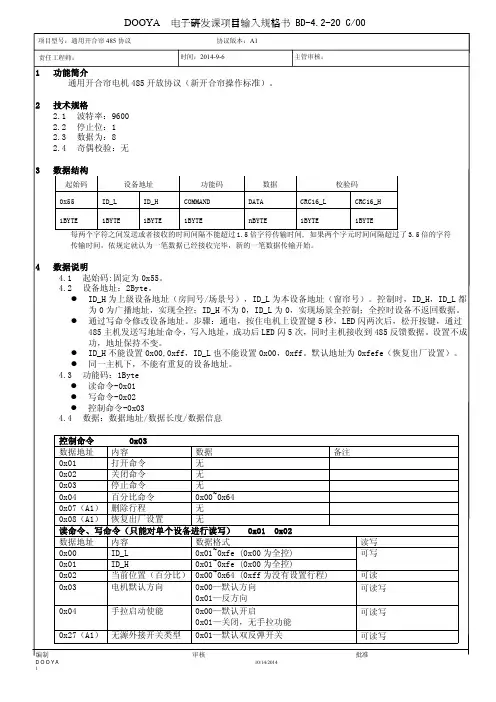

杜亚开合帘485 通用协议-v1.04
1功能简介通用开合帘电机485开放协议（新开合帘操作标准）。
2技术规格2.1波特率：96002.2停止位：12.3数据为：82.4奇偶校验：无3数据结构起始码设备地址功能码数据校验码0x55ID_L ID_H COMMAND DATA CRC16_L CRC16_H1BYTE1BYTE1BYTE1BYTE nBYTE1BYTE1BYTE每两个字符之间发送或者接收的时间间隔不能超过1.5倍字符传输时间,如果两个字元时间间隔超过了3.5倍的字符传输时间，依规定就认为一笔数据已经接收完毕，新的一笔数据传输开始。
4数据说明4.1起始码:固定为0x55。
4.2设备地址：2Byte。
●ID_H为上级设备地址（房间号/场景号），ID_L为本设备地址（窗帘号）。
控制时，ID_H，ID_L都为0为广播地址，实现全控；ID_H不为0，ID_L为0，实现场景全控制；全控时设备不返回数据。
●通过写命令修改设备地址。
步骤：通电，按住电机上设置键5秒，LED闪两次后，松开按键，通过485主机发送写地址命令，写入地址，成功后LED闪5次，同时主机接收到485反馈数据。
设置不成功，地址保持不变。
●ID_H不能设置0x00,0xff，ID_L也不能设置0x00，0xff。
默认地址为0xfefe（恢复出厂设置）。
●同一主机下，不能有重复的设备地址。
4.3功能码：1Byte●读命令-0x01●写命令-0x02●控制命令-0x034.4数据：数据地址/数据长度/数据信息控制命令0x03数据地址内容数据备注0x01打开命令无0x02关闭命令无0x03停止命令无0x04百分比命令0x00~0x640x07（A1）删除行程无0x08（A1）恢复出厂设置无读命令、写命令（只能对单个设备进行读写）0x010x02数据地址内容数据格式读写0x00ID_L0x01~0xfe(0x00为全控)可写0x01ID_H0x01~0xfe(0x00为全控)0x02当前位置（百分比）0x00~0x64(0xff为没有设置行程)可读0x03电机默认方向0x00—默认方向可读写0x01—反方向0x04手拉启动使能0x00—默认开启可读写0x01—关闭，无手拉功能0x27（A1）无源外接开关类型0x01—默认双反弹开关可读写0x02—双不反弹开关0x03—DC246电子开关0x04—单键循环开关0x28（A1）强电外接开关类型（仅EV 型电机带5芯电源线）0x00—默认两线强电开关0x01—单线强电开关（插卡取电开关）可读写0xfe（A1）协议版本0xA1可读4.5校验码：采用CRC-16/MODBUS x16+x15+x2+1进行校验，Width：16位，Poly：0x8005，Inti：0xffff。
杜亚通用开合帘对外串口协议-v11带举例 20160817
5.1.5 控制命令-手动设置/取消打开边界 手动设置当前位置为打开边界 起始码 设备地址 主机发送 55 FE FE 设备返回 55 FE FE 55 FE FE
功能 03 03 03
数据地址 05 05 05
数据信息 01 01 FF*
CRC16 26 26 A7
B2 B2 32
*FF: 当设备没有设置行程时或设备断电后第一 03
数据地址 06 06 06
数据信息 00 00 FF*
CRC16 E7 E7 A7
82 82 C2
*FF: 当设备没有设置行程时或设备断电后第一次上电时，返回 0xFF，控制失败
5.1.7 控制命令-删除行程 起始码 设备地址 主机发送 55 FE FE 设备返回 55 FE FE
设备返回
起始码 55 55
设备地址 FE FE FE FE
功能 03 03
数据地址 10 10
数据信息 00* 02*
CRC16 E9 68
E2 23
*00：表示电机添码成功并退出添码状态 *02：表示电机添码失败并退出添码状态
5.2 读命令（0x01） 5.2.1 读命令-位置（百分比）--0x02 起始码 设备地址 功能 主机发送 55 FE FE 01 起始码 设备地址 功能 设备返回 55 FE FE 01
DOOYA
项目型号：通用开合帘对外串口协议 责任工程师：
电子研发课项目输入规格书 BD-4.2-20 C/00
协议版本：v11 时间：2016-08-17 主管审核：
1
