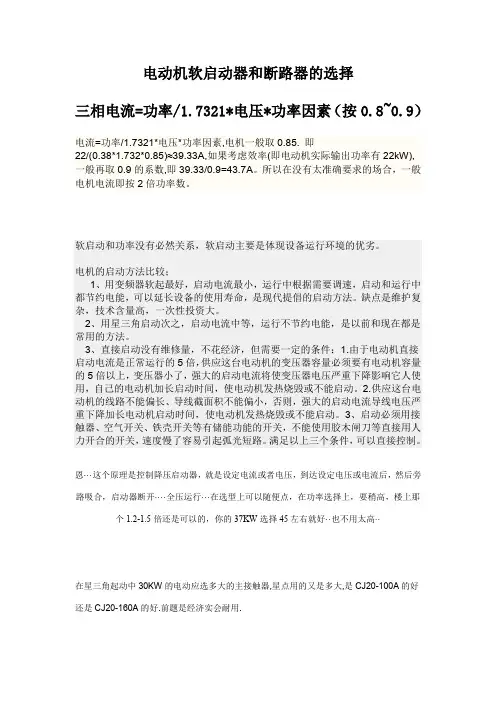

电动机软启动器和断路器的选择三相电流=功率/1.7321*电压*功率因素（按0.8~0.9）电流=功率/1.7321*电压*功率因素,电机一般取0.85. 即22/(0.38*1.732*0.85)≈39.33A,如果考虑效率(即电动机实际输出功率有22kW),一般再取0.9的系数,即39.33/0.9=43.7A。
所以在没有太准确要求的场合，一般电机电流即按2倍功率数。
软启动和功率没有必然关系，软启动主要是体现设备运行环境的优劣。
电机的启动方法比较；1、用变频器软起最好，启动电流最小，运行中根据需要调速，启动和运行中都节约电能，可以延长设备的使用寿命，是现代提倡的启动方法。
缺点是维护复杂，技术含量高，一次性投资大。
2、用星三角启动次之，启动电流中等，运行不节约电能，是以前和现在都是常用的方法。
3、直接启动没有维修量，不花经济，但需要一定的条件：1.由于电动机直接启动电流是正常运行的5倍，供应这台电动机的变压器容量必须要有电动机容量的5倍以上，变压器小了，强大的启动电流将使变压器电压严重下降影响它人使用，自己的电动机加长启动时间，使电动机发热烧毁或不能启动。
2.供应这台电动机的线路不能偏长、导线截面积不能偏小，否则，强大的启动电流导线电压严重下降加长电动机启动时间，使电动机发热烧毁或不能启动。
3、启动必须用接触器、空气开关、铁壳开关等有储能功能的开关，不能使用胶木闸刀等直接用人力开合的开关，速度慢了容易引起弧光短路。
满足以上三个条件，可以直接控制。
恩···这个原理是控制降压启动器，就是设定电流或者电压，到达设定电压或电流后，然后旁路吸合，启动器断开····全压运行···在选型上可以随便点，在功率选择上，要稍高，楼上那个1.2-1.5倍还是可以的，你的37KW选择45左右就好··也不用太高··在星三角起动中30KW的电动应选多大的主接触器,星点用的又是多大,是CJ20-100A的好还是CJ20-160A的好.前题是经济实会耐用.30KW动力满负荷大约60A电流，至少也得100A接触器。
空开与线径选择

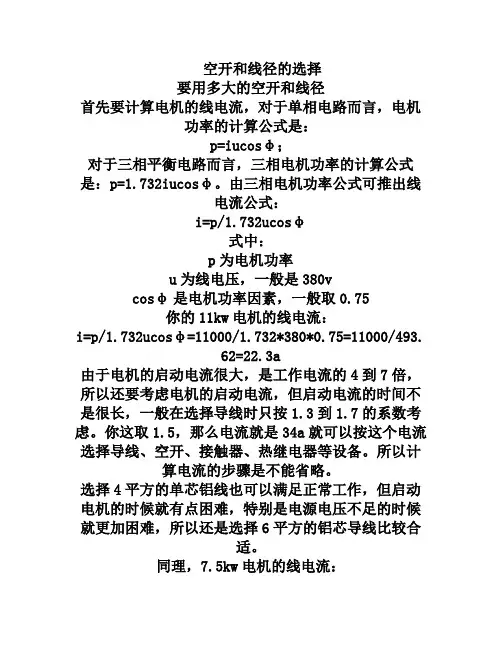

空开和线径的选择要用多大的空开和线径首先要计算电机的线电流，对于单相电路而言，电机功率的计算公式是：p=iucosφ；对于三相平衡电路而言，三相电机功率的计算公式是：p=1.732iucosφ。
由三相电机功率公式可推出线电流公式：i=p/1.732ucosφ式中：p为电机功率u为线电压，一般是380vcosφ是电机功率因素，一般取0.75你的11kw电机的线电流：i=p/1.732ucosφ=11000/1.732*380*0.75=11000/493.62=22.3a由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。
你这取1.5，那么电流就是34a就可以按这个电流选择导线、空开、接触器、热继电器等设备。
所以计算电流的步骤是不能省略。
选择4平方的单芯铝线也可以满足正常工作，但启动电机的时候就有点困难，特别是电源电压不足的时候就更加困难，所以还是选择6平方的铝芯导线比较合适。
同理，7.5kw电机的线电流：i=p/1.732ucosφ=7500/1.732*380*0.75=7500/493.62=15.2a考虑启动电流后，线电流为23a，选择4平方的铝芯导线比较合适。
如果是厂房里架空线，最小要选择6平方的铝芯导线。
同理，3kw电机的线电流：i=p/1.732ucosφ=3000/1.732*380*0.75=3000/493.62=6.1a考虑启动电流后，线电流为10a，选择1.5平方的铝芯导线就可以了，但考虑铝线架空机械强度，选择2.5平方的铝芯导线比较合适。
如果是厂房里架空线，最小要选择6平方的铝芯导线。
总电路考虑三个电机同时使用，但不同时启动。
i=p/1.732ucosφ=11000/1.732*380*0.75=21500/493.62=44a 取50a选择10平方的铝芯导线比较合适。
因为线路的温度、距离、敷设方式都直接影响导线的载流量。
电动机保护电气断路器、接触器、热继电器的选型

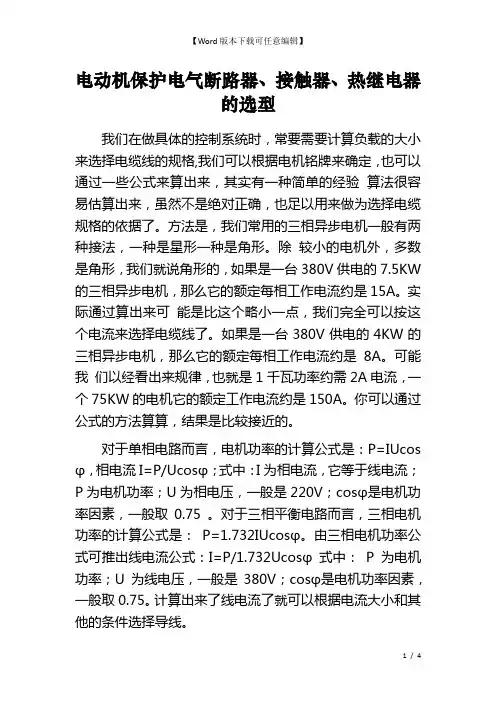

电动机保护电气断路器、接触器、热继电器的选型我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
对于单相电路而言，电机功率的计算公式是：P=IUcos φ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流；P为电机功率；U为相电压，一般是220V；cosφ是电机功率因素，一般取0.75 。
对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率；U为线电压，一般是380V；cosφ是电机功率因素，一般取0.75。
计算出来了线电流了就可以根据电流大小和其他的条件选择导线。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
电机选型设计参考

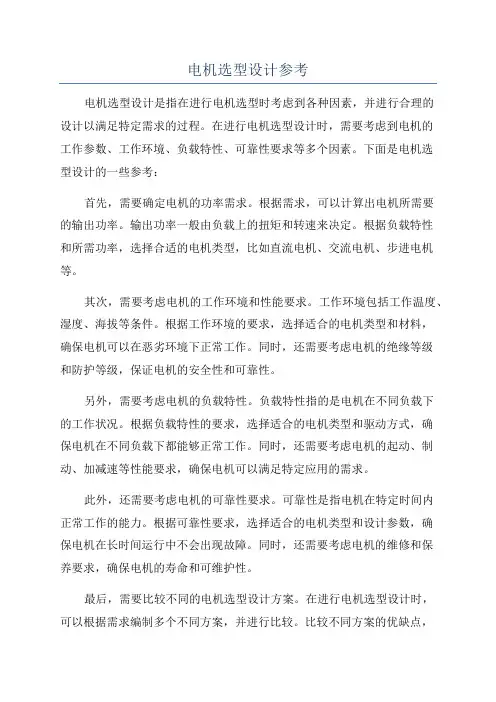

电机选型设计参考电机选型设计是指在进行电机选型时考虑到各种因素，并进行合理的设计以满足特定需求的过程。
在进行电机选型设计时，需要考虑到电机的工作参数、工作环境、负载特性、可靠性要求等多个因素。
下面是电机选型设计的一些参考：首先，需要确定电机的功率需求。
根据需求，可以计算出电机所需要的输出功率。
输出功率一般由负载上的扭矩和转速来决定。
根据负载特性和所需功率，选择合适的电机类型，比如直流电机、交流电机、步进电机等。
其次，需要考虑电机的工作环境和性能要求。
工作环境包括工作温度、湿度、海拔等条件。
根据工作环境的要求，选择适合的电机类型和材料，确保电机可以在恶劣环境下正常工作。
同时，还需要考虑电机的绝缘等级和防护等级，保证电机的安全性和可靠性。
另外，需要考虑电机的负载特性。
负载特性指的是电机在不同负载下的工作状况。
根据负载特性的要求，选择适合的电机类型和驱动方式，确保电机在不同负载下都能够正常工作。
同时，还需要考虑电机的起动、制动、加减速等性能要求，确保电机可以满足特定应用的需求。
此外，还需要考虑电机的可靠性要求。
可靠性是指电机在特定时间内正常工作的能力。
根据可靠性要求，选择适合的电机类型和设计参数，确保电机在长时间运行中不会出现故障。
同时，还需要考虑电机的维修和保养要求，确保电机的寿命和可维护性。
最后，需要比较不同的电机选型设计方案。
在进行电机选型设计时，可以根据需求编制多个不同方案，并进行比较。
比较不同方案的优缺点，选择最合适的方案。
比如，可以比较不同电机类型的性能、成本、可靠性等方面的差异，从而选择最佳的电机选型设计方案。
综上所述，电机选型设计参考主要包括确定功率需求、考虑工作环境和性能要求、考虑负载特性和可靠性要求，以及比较不同方案等。
在进行电机选型设计时，需要综合考虑各种因素，并选择最合适的电机类型和设计参数，以满足特定需求。
空开的选择

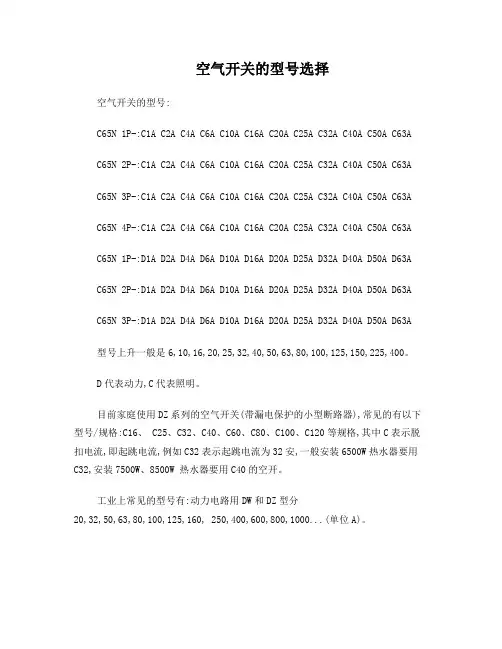

空气开关的型号选择空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。
D代表动力,C代表照明。
目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W 热水器要用C40的空开。
工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160, 250,400,600,800,1000...(单位A)。
空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15) 20 25 32(30) 40 50 60(63)好像还有3安和2.5安的。
电机回路设计：断路器，接触器，热继电器，三者怎么选型！
电机回路设计：断路器，接触器，热继电器，三者怎么选型！
电动机是电力作业人员应用最广泛的旋转设备，电动机的运行需要接触器，断路器和热继电器等元器件的配合，才能发挥作用，并能够在电动机异常的时候及时的提供保护，那么电动机的回路设计：断路器，接触器，热继电器，三者怎么样选型呢?今天就重点来看看！
一. 低压电机启动回路用到的主要元件有：开关（断路器）、接触器、热继电器。
二.开关（断路器）选型要点：
1.空气开关额定电压必须大于等于线路额定电压;
2. 空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。
3. 开关的遮断电流（开断能力）大于线路的最大短路电流
空气开关型号中的字母“D”表示动力，字母“C”表示照明。
目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器）。
电机回路要选择“D”系列
三.接触器的选型
1. 交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适。
2. 动力回路选择AC3系列
四.热继电器选型
当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。
例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
五.常用低压电机开关、接触器、热继电器型号配合表如下：。
空开配置原则
空开配置原则空开配置原则空开是电气系统中的重要组成部分，其作用是在电路发生故障时，及时切断电路，保护电气设备和人身安全。
因此，空开的配置非常重要，下面介绍一些空开配置的原则。
1. 根据负载电流选择空开额定电流空开的额定电流应该大于负载电流，以确保在负载电流超过额定电流时，空开能够正常工作。
同时，空开的额定电流也不能过大，否则会增加成本，降低电气系统的可靠性。
2. 根据电路类型选择空开类型不同类型的电路需要不同类型的空开来保护。
例如，交流电路需要使用交流空开，直流电路需要使用直流空开。
此外，还需要根据电路的额定电压和额定频率选择空开。
3. 根据电气设备类型选择空开不同类型的电气设备需要不同类型的空开来保护。
例如，电动机需要使用电动机保护器来保护，变压器需要使用变压器保护器来保护。
此外，还需要根据电气设备的额定电流和额定电压选择空开。
4. 根据电气系统的重要性选择空开对于电气系统中重要的电路，需要选择更加可靠的空开来保护。
例如，对于关键的电路，可以选择双电源供电，并配置双路空开来保护。
5. 根据环境条件选择空开环境条件对空开的选择也有一定影响。
例如，在潮湿的环境中，需要选择防潮的空开；在易爆场所，需要选择防爆的空开。
6. 根据电气系统的负荷特性选择空开电气系统的负荷特性也会影响空开的选择。
例如，对于电气系统中存在大量的电容负载的情况，需要选择带有过电压保护功能的空开。
7. 根据电气系统的运行方式选择空开电气系统的运行方式也会影响空开的选择。
例如，对于需要频繁开关的电路，需要选择寿命更长的空开。
总之，空开的配置需要综合考虑多个因素，才能选择合适的空开来保护电气系统。
在实际应用中，还需要根据具体情况进行调整和优化。
空气开关的型号选择
原理：就是一个开关，有失压脱扣型，过电流脱扣型，热脱扣型，分励脱扣型，通过扣环的闭合使线路接通，通过过电流等不正常的现象使脱扣断开.热脱扣的原理和热继电器的原理一样，都是运用电流的热效应，使具有不同温度效应的金属片发生形变的。
选择：1. 额定电压和电流应大于或等于线路的额定电压或电流2. 热脱扣器的整定电流应于负载的额定电流一致3. 过电流脱扣器的整定电流应于应大于或等于线路的最大电流，如一台电机时，整定的电流应大于等于1.5或1.7倍的电机电流多台电机时，整定的电流应大于等于1.5或1.7倍的最大一台电机的启动电流与其他 电机的电流和。
型号说明：DZ 47-63/2C1616表示的是脱扣电流，但是它不表示电流达到16A时跳闸，只有达到16A*1.45=23.2A且一个小时左右才脱扣跳闸空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号选择空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20AC25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20AC25A C32A C40A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20AC25A C32A C40A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20AC25A C32A C40A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20AD25A D32A D40A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20AD25A D32A D40A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20AD25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
