电机与拖动基础一、电机的基本概念电机是一种将电能转化为机械能的装置，它是现代工业中不可或缺的重要设备。
根据其工作原理和结构特点，电机可分为直流电机、交流异步电机、交流同步电机等多种类型。
二、电机的分类及特点1. 直流电机：直流电动机是最早发明的一种电动机，具有转矩大、转速范围广、调速方便等优点。
但由于其结构复杂，制造成本较高，在实际应用中逐渐被交流异步电动机所替代。
2. 交流异步电动机：交流异步电动机由于其结构简单、制造成本低廉等优点，在现代工业中得到广泛应用。
它主要分为单相异步电动机和三相异步电动机两种类型。
3. 交流同步电动机：与异步电动机不同，交流同步电动机在运行过程中转速始终与供给它的交流频率成正比。
它具有功率因数高、效率高等优点，但需要外部控制器进行调速。
三、拖动系统基础知识拖动系统是指利用各种驱动装置将某物体或工件进行运动的装置。
在现代工业中，拖动系统广泛应用于各种生产线和机械设备中。
拖动系统通常由电机、传动装置、行走部件等组成。
四、传动装置1. 皮带传动：皮带传动是一种常见的机械传动方式，其主要优点是结构简单、制造成本低廉等。
但由于其存在滑移现象，效率较低。
2. 齿轮传动：齿轮传动是一种高效的机械传动方式，它具有转矩大、精度高等优点。
但由于齿轮制造精度要求较高，成本较高。
3. 蜗杆传动：蜗杆传动是一种常用的减速装置，在工业生产中得到广泛应用。
它具有结构简单、减速比大等优点。
五、行走部件1. 轮式行走部件：轮式行走部件通常由车轮和驱动装置组成，适用于平整路面上的运输任务。
2. 履带式行走部件：履带式行走部件通常由履带和驱动装置组成，适用于复杂地形和恶劣环境下的运输任务。
3. 悬挂式行走部件：悬挂式行走部件通常由悬挂装置和驱动装置组成，适用于高速公路等平整路面上的运输任务。
六、拖动系统的应用领域1. 工业生产线：拖动系统在工业生产线中得到广泛应用，如汽车生产线、食品加工生产线等。
2. 交通运输：拖动系统在交通运输领域中也有重要作用，如汽车、火车、飞机等。
电机和拖动基础共32页文档
—电机与拖动—
电机与拖动基础
（李发海 王岩 清华大学出版社）
顾春雷
Tel:0515-3103939 E_mail:guclycit
盐城工学院电气与信息工程学院 电气工程系
17.08.2021
电机与拖动
2
第1章 绪 论
1.1 课程性质
一、电机及电力拖动技术的发展概况
—电机与拖动—
电能是现代大量应用的一种能量形式。 电能的优点：生产和变换比较经济；传输和分配比较 容易；使用和控制比较方便等等。 效率高
❖ 在中小型电机和控制电机方而，亦自行设计和生产了 不少新系列电机。
❖ 由于生产上的需要，电机的新原理、新结构、新工艺、 新材料、新的运行方式和调试方面亦进行许多摸索、 研究和试验工作，取得了不少成就。
❖ 电机在制造上也向着大型、巨型发展。
17.08.2021
电机与拖动
6
电力拖动系统：
—电机与拖动—
—电机与拖动—
基本磁化曲线
基本磁化曲线与起始磁化曲线的差别很小，磁路计算 时所用的磁化曲线都是基本磁化曲线
17.08.2021
❖ 与此同时由于电力电子学等学科的渗透，使电机这一 较为成熟的学科得到新的发展。
17.08.2021
电机与拖动
5
我国电机工业的发展概况
—电机与拖动—
❖ 我国的电机制造工业在新中国成立后发生了巨大的变 化。
❖ 不仅建成了独立自主和完整的体系，而且有一些产品 已经达到或接近世界先进水平，就各种拖动系统中的 主要设备——电动机而言，近年来已生产了不少大型 的直流电动机、异步电动机和同步电动机；
电机与拖动
10
—电机与拖动—
三、参考书

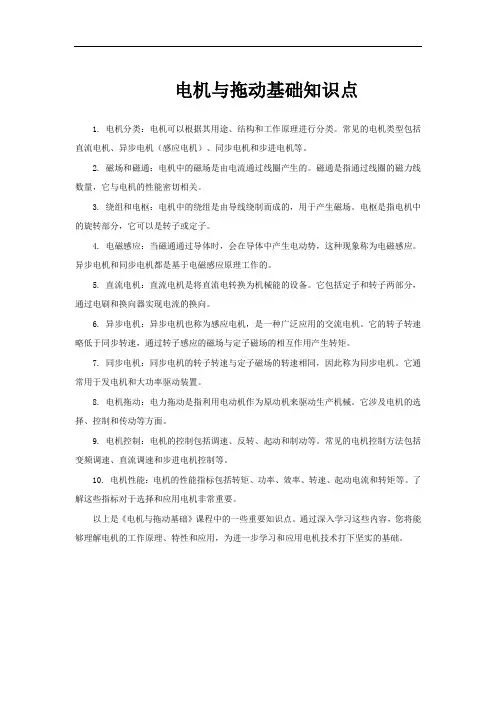

电机与拖动基础知识点
电机与拖动基础知识点1. 电机分类：电机可以根据其用途、结构和工作原理进行分类。
常见的电机类型包括直流电机、异步电机（感应电机）、同步电机和步进电机等。
2. 磁场和磁通：电机中的磁场是由电流通过线圈产生的。
磁通是指通过线圈的磁力线数量，它与电机的性能密切相关。
3. 绕组和电枢：电机中的绕组是由导线绕制而成的，用于产生磁场。
电枢是指电机中的旋转部分，它可以是转子或定子。
4. 电磁感应：当磁通通过导体时，会在导体中产生电动势，这种现象称为电磁感应。
异步电机和同步电机都是基于电磁感应原理工作的。
5. 直流电机：直流电机是将直流电转换为机械能的设备。
它包括定子和转子两部分，通过电刷和换向器实现电流的换向。
6. 异步电机：异步电机也称为感应电机，是一种广泛应用的交流电机。
它的转子转速略低于同步转速，通过转子感应的磁场与定子磁场的相互作用产生转矩。
7. 同步电机：同步电机的转子转速与定子磁场的转速相同，因此称为同步电机。
它通常用于发电机和大功率驱动装置。
8. 电机拖动：电力拖动是指利用电动机作为原动机来驱动生产机械。
它涉及电机的选择、控制和传动等方面。
9. 电机控制：电机的控制包括调速、反转、起动和制动等。
常见的电机控制方法包括变频调速、直流调速和步进电机控制等。
10. 电机性能：电机的性能指标包括转矩、功率、效率、转速、起动电流和转矩等。
了解这些指标对于选择和应用电机非常重要。
以上是《电机与拖动基础》课程中的一些重要知识点。
通过深入学习这些内容，您将能够理解电机的工作原理、特性和应用，为进一步学习和应用电机技术打下坚实的基础。
《电机与拖动基础》课件
强调电机与拖动在现代工业中的关键作用和重要性，为学生们带来更深的认识。
2 未来电机与拖动技术的发展趋势
展望未来电机与拖动技术的发展方向和趋势，激发学生们的兴趣和思考。
3 课程总结与展望
对本课程进行简要总结，并展望学生们在电机与拖动领域的未来发展。
探讨直流电机和交流电机的异同，分析
三相电机的特点与应用
4
它们在不同场景中的优势和劣势。
介绍三相电机的独特特点，并探讨它们 在工业领域中的广泛应用。
拖动基础
拖动的概念与基原理
解释拖动的基本概念以及背后的基本原理，为后续 内容打下基础。
拖动装置的分类与应用
介绍不同类型的拖动装置及其在各种应用中的案例 和使用场景。
传动系统的结构与特点
探讨传动系统的各个组成部分以及其特点，让您对 其运作有更深入的了解。
传动过程中的性能参数与选型原则
详细分析传动过程中的关键性能参数，并提供选型 指导原则，帮助您做出明智的选择。
电机与拖动控制
电机与拖动的控制方式
介绍电机和拖动控制的不同方式，并探讨其在工 程和自动化应用中的应用。
《电机与拖动基础》PPT 课件
这是一份关于电机与拖动基础的PPT课件，将融合丰富的图像、精炼的文字以 及多种布局方式，让学习变得生动有趣。
电机基础
1
电机的概念与分类
探索电机的定义和不同类型，介绍其在
电机的工作原理
2
各个领域中的应用。
揭示电机背后的工作原理，深入了解不
机与交流电机的比较
传动系统的控制策略与实现方法
提供传动系统控制的不同策略和实现方法，以满 足不同需求和应用场景。
电机控制回路的结构与特点
电机与拖动基础课程设计
电机与拖动基础课程设计课程概述该课程是针对电机及拖动基础的学生所设计的。
本课程将介绍电机的基本原理、类型及其工作原理，并介绍与电机相关的拖动技术及相关软件和工具。
本课程的目的是培养学生对电机的理解及掌握拖动技术，以应用到实际生产中。
课程教学目标1.掌握电机的基本原理及种类。
2.了解电机的工作原理及其在实际应用中的作用。
3.掌握各种拖动技术及其应用。
4.了解相关软件和工具。
课程内容第一章：电机基础1.1 电机介绍1.2 电机的基本原理1.3 电机的种类1.4 电机的工作原理第二章：电机的应用2.1 电机在实际应用中的作用2.2 电机控制系统2.3 电机相关的软件和工具第三章：拖动技术3.1 拖动系统的基本原理3.2 拖动技术的种类3.3 软件和工具的应用第四章：课程设计4.1 实验要求及目的4.2 实验内容及步骤4.3 实验结果分析课程教学方法该课程采取理论教学与实验相结合的方式。
理论教学主要通过教师讲解、课件演示、教材阅读等方式进行；实验教学主要通过实际操作、实验报告等方式进行。
教师将在课程结束前定期进行课程复习与知识点测试。
实验器材和材料1.电机控制器2.电机及驱动器3.拖动器材评分标准1.实验报告 40%2.期末考试 40%3.平时表现 20%总结该课程旨在使学生掌握电机及拖动技术的基本概念，以应用于实际的生产过程中。
在本课程中，我们将介绍电机的基本原理、种类及其应用。
拖动技术将在第三章中进行介绍，并在第四章中设置实验来进行实践操作。
我们期望学生在本课程中获得丰富的知识，掌握实践技巧，为未来的学习和工作奠定坚实的基础。

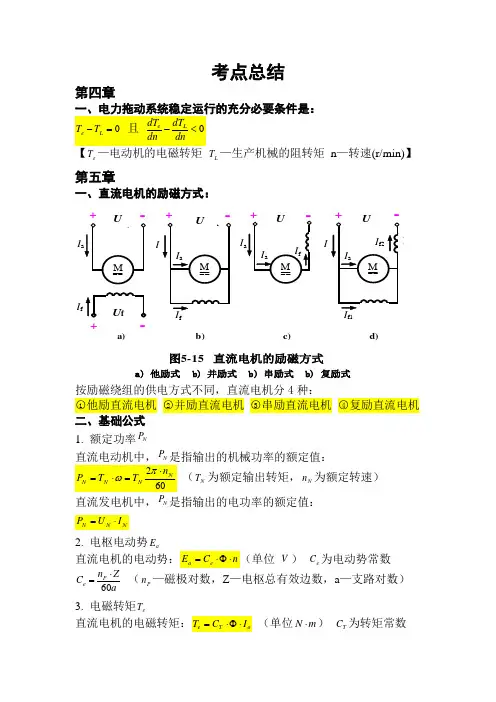

电机与拖动基础考点总结
考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N PN P （N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N P 是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。
直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。
电机与电力拖动基础 (全)课件
智能家居领域
在智能家居领域，电机控制技 术主要用于智能家电、智能照 明、智能安防等系统中，提高 家居生活的便利性和舒适性。
电动汽车领域
在电动汽车领域，电机控制技 术是实现车辆稳定运行和高效 驱动的关键技术之一，对于提 高电动汽车的性能和降低能耗 具有重要意义。
04
电机与电力拖动系统的维护与检修
维护与检修概述
电机与电力拖动基础 (全)课件
目
CONTENCT
录
• 电机学基础 • 电力拖动基础 • 电机控制技术 • 电机与电力拖动系统的维护与检修 • 电机与电力拖动系统的设计
01
电机学基础
电机概述
电机是利用电磁感应原理实现电能与机械能转换的 装置。
电机广泛应用于工业、农业、交通运输、国防等领 域。
电机主要由定子和转子组成，通过磁场相互作用产 生旋转运动。
工作机
被拖动的机械设备，如机床、 泵等。
电力拖动系统的特性
80%
调速性能
通过改变电动机的输入电压或电 流，可以方便地调节电动机的转 速，从而实现对工作机的速度控 制。
100%
启动和制动性能
通过控制装置可以实现对电动机 的启动和制动控制，以满足工作 机在各种工况下的运动需求。
80%
负载特性
工作机的负载特性对电力拖动系 统的性能有很大影响，不同的负 载特性需要选择不同类型的电动 机和控制装置。
THANK YOU
感谢聆听
状态监测
通过各种传感器和检测 设备实时监测设备的运 行状态，及时发现异常
。
故障诊断
根据设备运行数据和故 障现象，分析故障原因
，确定维修方案。
修复性维修
对已经发生的故障进行 修复，恢复设备性能。
电机与拖动基础(091301)
一、单选题1.直流电动机采用降低电源电压的方法起动，其目的是：（）A、为了使起动过程平稳B、为了减小起动电流C、为了减小起动转矩答案： B2.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：（）A、增加B、减少C、不变D、基本不变答案： B3.如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。
A、20%B、大于20%C、小于20%答案： B4.电力拖动系统运动方程式中的GD2反映了：（）A、旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B、系统机械惯性的大小，它是一个整体物理量C、系统储能的大小，但它不是一个整体物理量答案： B5.异步电动机气隙较大，则电动机的（）。
A、励磁电流较小，功率因数较底B、励磁电流较大，功率因数较高C、励磁电流较大，功率因数较低D、励磁电流较小，功率因数较高答案： C6.一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率：（）A、只包含有功功率B、只包含无功功率C、既有有功功率，又有无功功率D、为零答案： C7.当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（）A、能耗制动状态B、反接制动状态C、回馈制动状态答案： B8.起重机类机械平移时产生的负载转矩是（）A、反抗性恒转矩负载机械特性B、位能性恒转矩负载机械特性C、恒功率负载机械特性D、通风机负载机械特性答案： A9.频率为40Hz的二十极交流电机，旋转磁势的同步转速为（）r/min。
A、2400B、2000C、120D、240答案： D10.直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）A、去磁B、助磁C、不去磁也不助磁答案： C11.金属切削机床产生的负载转矩是（）A、反抗性恒转矩负载机械特性B、位能性恒转矩负载机械特性C、恒功率负载机械特性D、通风机负载机械特性答案： C12.异步电动机要实现回馈制动，则应满足如下条件（）A、转子转速应小于旋转磁场转速，且同向B、转子转速应等于旋转磁场转速，且同向C、转子转速应小于旋转磁场转速，且反向D、转子转速应大于旋转磁场转速，且同向答案： D13.三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（）A、Sm减小，Tm增大B、Sm增大，Tm 不变C、Sm增大，Tm减小D、Sm减小，Tm减小答案： B14.一台变压器在（）时效率最高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x 2
k
2
x2
所以，漏阻抗的折算值为：
Z2 ' R2 ' jx2 ' k 2 (R2 jx2 ) k 2Z2
变 压器
Guilin University of Technology . Spring 2011
•4)二次电压和负载阻抗的折算
•归算前后有功功率和无功功率都不变
变 压器
四、变压器参数的折算：
由于原、副绕组的匝数Ｎ１Ｎ２，原、副绕组的 感应电动势Ｅ1Ｅ2，这就给分析变压器的工作特性
和绘制相量图增加了困难。为了克服这个困难，常 用一假想的绕组来代替其中一个绕组，使之成为变 比k=１的变压器，这样就可以把原、副绕组联成一 个等效电路，从而大大简化变压器的分析计算。这 种方法称为绕组折算。折算后的量在原来的符号上
保持副边磁势不变则有
变 压器
Guilin University of Technology . Spring 2011
2）付方电动势的折算值：
于折算前后主磁通和漏磁通均未改变，根据电动势 与匝数成正比的关系可得
E2 = －j4.44 fN2 Φm , E2′= －j4.44 fN1 Φm
E2′= E1 = k E2
时主磁通与负载时主磁通近似相等。
变 压器
Guilin University of Technology . Spring 2011
二、电动势平衡方程式：
在原方，电动势平衡方程式为
.
.
.
.
.
U 1 E1 I 1(R1 jx1 ) E1 I 1 Z1
在副方，电动势平衡方程式为：
Guilin University of Technology . Spring 2011
变 压器
•重点/难点：
•1.变压器的T形等效电路； •2.空载试验，短路试验的目的； •3.标么值； •4.变压器的外特性、功率特性。
Guilin University of Technology . Spring 2011
变 压器
•3 变压器负载运行
•变压器一次侧接在额定频率、额定电压的交流电源上，二次 接上负载的运行状态，称为负载运行。（I20） •各量正方向规定与空载运行时相同。
变 压器
Guilin University of Technology . Spring 2011
※ 磁动势平衡和能量传递
•负载运行时的电磁关系
Guilin University of Technology . Spring 2011
F1=F0+（-F2） 或：I1=I0+（-N2/N1I2）=I0+（-I2/K） 这说明变压器负载运行时通过磁动势平衡，使原、副方的电 流紧密地联系在一起，副方通过磁动势平衡对原方产生影响， 副方电流的改变必将引起原方电流的改变，电能就是这样从原 方传到了副方。
Guilin University of Technology . Spring 2011
I
' 2
2
R2'
I
2 2
R2
R2'
I2 I2 k
2 R2
k 2 R2
Guilin University of Technology . Spring 2011
变 压器
五、折算后得基本方程式、等效电路和相量图：
1、基本方程式： 2、等效电路：
Guilin University of Technology . Spring 2011
u1
i1
i1Ns11
es1 F1
F0 m ee12 u2
Байду номын сангаас
i2
i2 Ns 22
F2 es2
Guilin University of Technology . Spring 2011
变 压器
从负载运行的电磁关系分析可知，由于副边
出现了负载电流I2，在副边要产生磁势 F2=I2N2，使主磁通发生变化，从而引起E1、E2 的变化，E1的变化又使原边从空载电流I0变化 为负载电流I1，产生的磁势为F1=I1N1，它一 方面要建立主磁通Φm，另一方面要抵消F2对 主磁通的影响。由于负载时的I1z1很小，约占 6%U1N，忽略I1z1时有Ù1≈-È1，则可认为空载
变 压器
Rk R1 R2 xk x1 x2
Z
•在电力变压器中，空载电流很小，在分析变压器负载运行、 短路运行、二次侧端电压的变化和并联负载运行分配等问题 时，可以把I0忽略，得到更简单的串联电路。 •通常在做定性分析时用相量图比较形象直观，而在做定量计 算时用等效电路比较简便。
式中，Z2 =R2+ j ,副绕组的漏阻抗，R2
组的电阻和漏电抗.
分别为副绕
Guilin University of Technology . Spring 2011
变 压器
三、负载运行时的磁动势平衡方程式：
负载运行时的磁动势平衡方程式可写为 F1+F2=F0
或： I1N1+I2N2=I0N1
将上式进行变化，可得：
•3）相量图：
变 压器
Guilin University of Technology . Spring 2011
变 压器
六、等效电路图的简化：
考虑到Zm》Z1，I1N》I0，当负载变化时，变化很小，可
以认为不随负载的变化而变化。这样，便可把T型等效电路 进行简化处理，得到Γ 电路：
Guilin University of Technology . Spring 2011
加一个上标号“′”以示区别。
Guilin University of Technology . Spring 2011
变 压器
折算的本质：在由副方向原方折算时， 由于副方通 过磁动势平衡对原方产生影响，因此，只要保持副方 的磁动势不变，则变压器内部电磁关系的本质就不会 改变。即折算前后副方对整个回路的电磁关系的影响 关系不能发生变化！副方各量折算方法如下： 1）副方电流的折算值
.
E2'
N1
.
E2
.
k E2
N2
变 压器
Guilin University of Technology . Spring 2011
3）付方漏阻抗的折算值：根据折算前后副绕组的铜损耗不 变的原则，
R2
'
(
I2 I2'
)2 R2
k 2R2
由折算前后付方漏磁通无功损耗不变，得
x2
(
I2 )2 I2'
