电动汽车结构与原理
- - . - - 考试资料 名词解释 1.纯电动汽车：指由蓄电池或其他储能装置作为电源的汽车。 2.再生制动：指将一部分动能转化为电能并储存在储能设备装置内的制动过程。 3.续驶里程：指电动汽车在动力蓄电池完全充电状态下，以一定的行驶工况，能连续行驶的最大距离。 4.逆变器：指将直流电转化为交流电的变换器。 5.整流器：指将交流电变化为直流电的变换器。 6.DC/DC变换器：指将直流电源电压转换成任意直流电压的变换器。 7.单体蓄电池：指构成蓄电池的最小单元，一般由正、负极及电解质组成。 8.蓄电池放电深度：指称为“DOD”，表示蓄电池的放电状态的参数，等于实际放电量与额定容量的百分比。 9.蓄电池容量：指完全充电的电池在规定条件下所释放的总的电量，用C表示。 10.荷电状态：称为“SOC”，指蓄电池放电后剩余容量与全荷电容量的百分比。 11.蓄电池完全充电：指蓄电池内所有的活性物质都转换成完全荷电的状态。 12.蓄电池的总能量：指蓄电池在其寿命周期内电能输出的总和。 13.蓄电池能量密度：指从蓄电池的单位质量或体积所获取的电能。 14.蓄电池功率密度：指从蓄电池的单位质量或单位体积所获取的输出功率。 15.蓄电池充电终止电压：指蓄电池标定停止充电时的电压。 16.蓄电池放电终止电压：指蓄电池标定停止放电时的电压。 17.蓄电池能量效率：指放电能量与充电能量之比值。 18.蓄电池自放电：指蓄电池内部自发的或者不期望的化学反应造成的电量自动减少的现象。 19.车载充电器：指固定安装在车上的充电器。 20.恒流充电：指以一个受控的恒定电流给蓄电池进行充电的方式。 21.感应式充电：指利用电磁感应给蓄电池进行充电的方式。 22.放电时率：电流放至规定终止电压所经历的时间。 23.连续放电时间：指蓄电池不间断放电至中止电压时，从开始放电到中止电压的时间。 24.记忆效应：指蓄电池经过长期充放电后显示出明显的容量损失和放电电压下降，经过数次完全充放电循环后可恢复的现象. 25.蓄电池的循环寿命：在一定的充放电制度下，电池容量下降到某一规定值时，电池所能 - - . - - 考试资料 经受的循环次数。 26.蓄电池内阻：指蓄电池中电解质、正负极群、隔板等电阻的总和。 27.汽车悬架：指车身（或车架）与车轮（或车桥）之间的一切传动连接装置的总称。 28.充电压差：充电机输出电压与电池电压的压差。 29.轴距：指通过车辆同一侧相邻两车轮的中点，并垂直于车辆纵向对称平面的两垂线之间的距离. 30.最小离地间隙：是汽车除车轮之外的最低点与路面之间的距离。 31.汽车制动性：指汽车在制动时，能在尽可能短的距离内停车且保持方向稳定，下长坡时能维持较低的安全车速并有在一定坡道上长时间驻车的能力。 32.汽车整备质量：指汽车完全装备好的质量。 33.汽车自重利用系数：指最大载荷与整备质量的比值。 34.车辆的最大总质量：指车辆装备齐全，在满载（载人或载货）状态下，车辆的整体总质量。 35.纯电动传动系的机械效率：经传动系传递到驱动车轮部分的功率占电动机输出功率的比例，一般以百分比表示。 36.自由半径：车轮处于无载荷状态时的半径。 37.静力半径：汽车静止时，车轮中心至轮胎与道路接触面之间的距离。 38.滚动半径：r=S/2πn,式中n为车轮转动的圈数，S为在转动nw圈时车轮滚动的距离。 填空题·
1.电动汽车系统由 动力系统、电气系统、车身系统、底盘系统四个字系统组成。 2.电动汽车与传统汽车的主要区别在于 动力系统的区别，还有不同的地方是电动汽车可以制动回馈。 3.在电动汽车行驶性能方面通常关注的是电动汽车的 电动汽车的动力性和 续驶里程。 4.电动汽车发展的关键技术是提高动力电池的性能。 5.铅酸蓄电池正极板是 二氧化铅物质，负极板是 铅物质。 6.蓄电池是一种化学电池，其基本组成是电极、电解质、隔膜和外壳四部分。 7.按照蓄电池电解质的不同，可将蓄电池分为 酸性电池、 碱性电池、 中性电池和 有机电解液电池。 8.锂离子电池由锂原电池改进发展而来。 9．飞轮电池的飞轮一般采用碳纤维材料制成。 - - . - - 考试资料 10.电动汽车用动力电池主要有蓄电池、燃料电池 、 超级电容、飞轮电池等。 11.电池放电是将电池内储存的化学能转化成电能 的过程。 12.蓄电池的放电参数主要有放电深度 、放电率 和连续放电时间 。 13.电池充电是将外部电源输入蓄电池的直流电能转换为化学能储存起来的过程。 14.蓄电池的充电参数主要有充电特性 、完全充电和充电率。 15.动力电池按其原理主要可分为生物电池 、物理电池和化学电池三大类。 16.铅酸蓄电池、锂离子电池、磷酸铁锂电池和镍氢电池的单体电池电压分别为2V、3.6V、3.2V和1.2 V。 17.铅酸蓄电池的充电过程大致分为高效 、混合和 析气 三个阶段。 18.磷酸铁锂电池的正极材料是磷酸铁锂 。 19.镍氢电池正极活性物质是氢氧化镍，负极是储氢合金，一般用氢氧化钾做电解质。 20.空气电池是以氧气作为正极活性物质，以金属为负极活性物质。 21.超级电容是利用电极和电解质之间形成的界面双电层来存储能量的一种新型电子元件。 22.飞轮电池系统包括三个核心部分：飞轮 、 电动机－发电机 、电子变换装置。 23.影响电池的关键因素是能量密度和使用寿命。 24.电动汽车上，电动机及其控制器是将车载电源的电能转换为机械能 的动力装置。 25.新能源汽车与普通燃油汽车最重要的区别就在于电动机驱动系统。 26.新能源汽车的电动机驱动系统主要由 电气系统 和机械系统 组成，其中电气系统由电动机 、功率转换器和电子控制器三个子系统构成。 27.开关磁阻电动机驱动系统主要由开关磁阻电动机、 功率转换器 、传感器 和 控制器 四部分组成。 28.直流电动机分为绕组励磁式 直流电动机和永磁式直流电动机。 29.绕组励磁式直流电动机根据励磁方式不同，可分为他励式、 并励式 、 串励式 和 复励式。 30.直流电动机由定子与转子两大部分构成，定子和转子之间的间隙称为 气隙。 31.直流电动机转子部分主要包括 电枢铁心 、 电枢绕组 和 换向器 。 32.直流电动机调速系统采用的主要方法是改变电枢电压 来调速。 33.直流电动机定子中的主磁极作用是建立主磁场，转子的作用是 产生磁场。 34.直流电动机的特点是调速性能好 、 起动力矩大 、 控制简单 和 有易损件。 35.异步电动机按转子结构来分，可分为 笼型异步电动机 和绕线异步电动机。 36.交流异步电动机又称感应电动机，是由气隙旋转磁场与转子绕组感应电流 相互作用产生电磁转矩。 37.按电动机的结构和工作原理不同，电动汽车用电动机可分直流电动机 、交流异步电动机、 永磁电动机 、 开关磁阻电动机等。 38.轮毂电动机使用时可分为 减速驱动 和直接驱动 两大类。 39.开关磁阻电动机运行遵循磁阻最小原理。 - - . - - 考试资料 40.永磁电动机可分为永磁直流电动机 、 永磁同步电动机 、 永磁无刷直流电动机 和 永磁混合式电动机 。 41.根据永磁体在转子上的位置的不同，永磁同步电动机可分为内置式永磁同步电动机 和 外置式永磁同步电动机 。 42.内置式永磁同步电动机按永磁体磁化方向可分为径向式 、 切向式和 混合式。 43.外置式永磁同步电动机根据永磁体是否嵌入转子铁心中，可以分为面贴式 和插入式 两种电动机。 44.轮毂电动机全称是永磁轮毂同步电动机，它把电动机安装在轮辋。 45.电动汽车主要的热源有电池 、 控制器和电动机 。 46.电动机常见的冷却方式有风冷 和液冷。 47.电动机的冷却介质一般选用 水 、 防冻液或油 等。 48.为了保证冷却效果，电动机和控制器的安装通常会将电动机安装设计 成有一定的倾角的布置方式，位置较低的水口作为 进水口 ，位置较 高的水口为出水口。 49.对于电动机和电动机控制器而言，冷却液一般都是先冷却 电动机控制器，后冷却电动机 。 50.电动机控制器的液冷方式主要是在控制器的 底部 加装循环散热板，电动机的液冷结构主要由电动机冷却套和电动机冷却内套组成。 51.电动汽车的辅助系统与传统汽车的较大区别主要有电控助力转向系统 、线控制动系统、 电控悬架系统 和电动空调系统 。 52.EPS是 电子控制电动助力转向系统 。 53.EPS系统主要由传感器 、 电子控制器 和执行机构三大部分组成。 54.线控制动系统可分为两类，即电子液压式制动系统和电子机械式制动系统。 55.传统的被动悬架主要由弹性原件、 减振阻尼器和导向机构三部分组成。 56.电动汽车辅助系统中功耗最大的辅助子系统是空调系统。 57.电动汽车的电气系统主要包括 低压电气系统 、 高压电气系统 和整车网络化控制系统 。 58.电动汽车高压电气系统主要由动力电池／燃料电池 、 驱动电动机和功率转换器等大功率、 高电压电气设备 组成。 59.整车控制系统主要包括整车控制器 、 电动机控制器 能源管理系统 信息显示系统 、车神控制系统和通信系统。 60.整车控制器是一个多输入 、 多输出、模块电路共存的复杂系统。 61.整车控制器接收驾驶员的操作信号和汽车的运动传感器信号，其中驾驶员的操作信号包括 加速踏板信号 、 制动踏板信号 、 换挡位置信号 和转向角度信号 。 62.电动汽车制动能量回馈过程可分为续流阶段 、 电流反向阶段和回馈能量阶段。 63.CAN总线采用 双线串行 通信方式，总线信号利用差分电压进行传送。 64.燃油汽车与电动汽车低压电气系统二者主要区别在于，燃油汽车的辅助蓄电池由与发动机相连的 发电机来充电，而电动汽车的辅助蓄电池则 由动力电池通过DC/DC变换器来充电。 65.抑制电磁干扰的技术措施主要有屏蔽 、 滤波和接地 三种方法。 66.目前最常见的充电动机就是将交流转换为直流对电池组进行充电，称之为交流电源充电
新能源汽车技术-第2版-第2章-电动汽车的基本结构和工作原理可修改全文
2.1. 2 纯电动汽车的结构
除了车身、 底盘等传统内燃机汽车上具备的组成部分, 纯电动汽车还包括由电驱动系统、 蓄电池系统及电控系统组成的 “ 三 大电” 系统和由电制动、 电转向、 电空调组成的 “ 三小电” 系统。 其中, 由驱动电机和控制系统组成的电驱动系统是 纯电动汽车的动力核心, 也是区别于 传统内燃机汽车的最大不同点, 如图 2-3 所示。 (1) ) 电源 蓄电源为电动汽车的驱动电机提供电能。 目前纯电动汽车使用的动力蓄 电池包括磷酸铁锂蓄电池、 锰酸锂蓄电 池、 三元锂离子蓄电池等。 (2) ) 驱动电机 驱动电机的作用是将电源的电能转化为机械能, 通过传动装置或者 直接驱动车轮和工作装置。 (3) ) 电控系统 电动汽车的各个组成部分都需要由控制单元进行管理和控制, 包括 了整车控制器、 蓄电池管理系统及电机控 制器等, 相互之间通过 CAN 总线或其他方式进行 通信,实现整车的驱动行驶。
13
2. 按照动力混合程度分类 混合动力电动汽车按照传统内燃机和电动机动力的混合程度不同, 可分为微度混合型 ( 电动机峰值功率和发动机的额定功 率比不大于 5%)、 轻度混合型 ( 电动机峰值功率和发动机 的额定功率比为 5% ~ 15%)、 中度混合型 ( 电动机峰值功 率和发动机的额定功率比为 15% ~ 40%) 和深度混合型 ( 电动机峰值功率和发动机的额定功率比大于 40%)。 (1)微度混合动力电动汽车 微度混合动力电动汽车也称为起—停混合动力电动汽 车。在微度混合动力电动汽车中, 电动机 仅作为内燃机的起动机或发电机使用, 不为汽车行驶 提供持续动力, 通常是在传统内燃机的起动机上加装传动带驱动起 动机。 如图 2-10 所示, 该 电机为发电/ 起动一体化电动机, 用来控制发动机的起动和停止, 从而取消发动机的怠 速, 降 低了油耗和排放。 一般微度混合技术可以节省油耗 4. 5%。
电动汽车的构造与原理
第二章电动汽车构造与原理2.1 纯蓄电池电动汽车（技术基础）2.1.1 BEV的分类和特点BEV的分类主要按照所选用的动力储能装置、驱动电动机的不同、驱动结构的布局或用途的不同进行分类。
按储能装置分类：铅酸蓄电池、锂电池、镍氢蓄电池、钠硫蓄电池；按驱动电动机分类：直流电动机、交流电动机、永磁无刷电动机、开关磁阻电动机；按驱动结构布局分类：传统驱动模式、电动机—驱动桥组合驱动方式、电动机—驱动桥整体式驱动方式、轮毂电机分散驱动方式。
2.1.2 BEV的驱动结构采用蓄电池作为驱动能源的汽车，受到蓄电池容量的限制，必须设计较为合理的驱动结构及布局，才能最大限度的发挥电动机驱动优势。
电动机驱动和发动机驱动相比具有2大技术势：⑴发动机能高效产生转矩时的转速被限定在较窄范围内，必须增添庞大繁琐的变速机构适应该特性。
电动机可以在比较宽广的速度范围内产生转矩，目前成熟的电机控制理论已能实现直接转矩控制，其调速性能满足汽车行驶要求；⑵电动机转矩快速响应指标比发动机高出2个数量级别。
主要原因在于电动机属于电气执行元件，发动机则属于机械执行元件，而电气执行响应速度通常较之机械响应速度快几个数量级。
基于此，采取先进的电气控制技术取代笨重、庞大且响应滞后的部分机械、液压装置成为技术进步发展的必然趋势。
不仅能够使各项指标性能提高，而且简化了汽车结构，实现了制造成本的降低。
2.1.3 BEV的结构原理纯电动汽车结构主要由电力驱动控制系统、汽车底盘、车身、各种辅助装置构成。
电力驱动控制系统决定了整个电动汽车的结构组成及其性能特征，属于电动汽车的核心，相当于传统汽车发动机与其它功能以机电一体化方式的组合体，这正是电动汽车区别与传统内燃机汽车的最大不同点。
1）电力驱动控制系统电力驱动控制系统按工作原理主要划分为车载电源模块、电力驱动主模块与辅助模块。
⑴车载电源模块车载电源模块由蓄电池电源、能量管理系统与充电控制器三部分构成。
①蓄电池电源。
电动汽车结构与原理第章_电动汽车电气系统
北汽E电动版：从使用制热会影响续航里程上分析， 应该是电阻制热。
北京出租车司机反映：冬天开暖风会缩短续航里程
比亚迪秦：不清楚 沃蓝达：电阻制热，会影响续航里程 特斯拉 ModelS：电阻制热，使用的是PTC制热 趋势：在电动车上，使用热泵来实现制冷和制
热，一定是必然趋势，否则电阻制热的方式，对
能源的消耗太大，会影响续航里程，也不符合电 动车环保的初衷。
(2)暖风系统 ① 热泵 由传动带驱动的直流无刷电动机的电动汽车热泵式空
调系统工作原理如图5-7所示。
空调系统的制冷／制热模式由四通换向阀转换，实线 箭头表示制冷工况，虚线箭头表示制热工况。
图5-7 电动汽车热泵式空调系统原理
空调的制热和制冷的道理是相同的，不过并不是重 新把空调反装一次，也不是让压缩机倒转，而是通过 一个巧妙的四通阀实现了制冷和制热的切换。 四通阀这个东西很巧妙，让压缩机的运行方向没有 改变的情况下，替换了蒸发器和冷凝器的位置，从而改
⑤ 具有能量回馈功能。电动汽车的功率变换器一般为
双向设计。
(1)直流斩波(Buck)式降压功率变换器
(2)单端正激式降压功率变换器
5.3.1 降压功率变换器 (1)直流斩波(Buck)式降压功率变换器 Buck电路是非隔离式的，一般用在输入、输出电 压相差不大的场合，例如用于车载小功率高压直流电 机的调速。
图5-16 双向功率变换器的电路原理
图5-17 双向功率变换器实物及示意
(1)直流不停电电源系统(DC-UPS) 图5-18是一种DC-UPS的结构框图，由AC/DC 变换器、电池包BA和双向DC/DC变换器构成。
图5-18 DC-UPS电源系统
(2)电动汽车燃料电池电源系统 图5-19为电动汽车燃料电池电源系统结构框图， 双向DC/DC变换器是此电源管理系统中的重要组成部 分之一。
纯电动汽车的基本结构和原理
纯电动汽车的基本结构和原理
纯电动汽车是目前发展趋势的主流之一，它的结构和工作原理十分相似。
纯电动汽车的基本结构包括电动机、电瓶、变速箱、车桥和控制器。
通常，电动机工
作期间，从蓄电池供电。
控制器以及其他部件协同合作，实现tempmaster感知变速和控制。
一般情况下，电动机通过车桥驱动车轮轮胎转动，从而实现汽车行驶。
作为纯电动汽车的核心，电动机是结合了动力电子学、磁电学、固体物理和电磁学等
领域的高新技术产物，它的工作原理类似于汽车的内燃机，但是更为便携式、灵活性更佳。
电动机可以利用直流和交流电源控制转速，助力汽车行驶、加速和转弯等。
电瓶的职责是为电动机提供足够的伺服电能，电瓶中存储的电能通常是大容量的，可
以维持汽车行驶一定距离，通常将电瓶安装在车身底盘或者车辆底部，便于维护和更换。
纯电动汽车桥是连接电动机和车轮的装置，它起到改变和平衡车轮的作用，将电动机
的输出的转矩传输到车轮上，使汽车正常行驶。
控制器是连接电动机与电瓶的设备，它可以通过检测油门踏板控制电动机转速，控制
车辆前后、左右方向，从而使汽车运行更加平稳；此外，它还可以检测电瓶电量，并对电
瓶进行充电和耗电;此外，它还可以检测车辆速度，并采取一定的措施限制最大速度，确
保车辆安全行驶。
纯电动汽车作为新兴的汽车车型，通过焕然一新的结构和机制，实现了驱动和控制，
可大大提高汽车性能，提升行车安全和便捷，也是未来发展趋势之一。

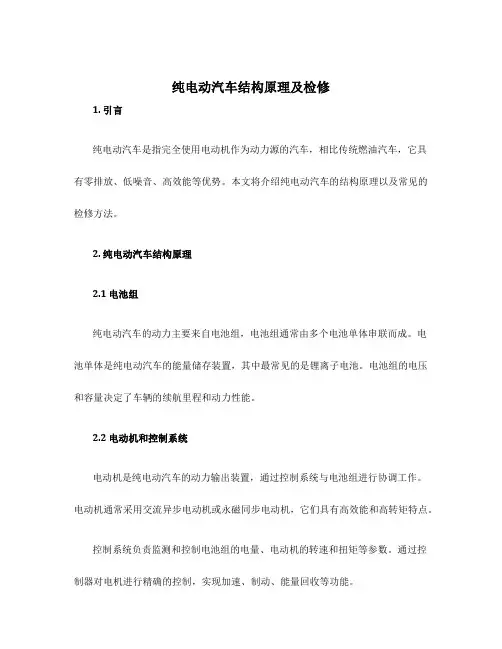

纯电动汽车结构原理及检修
纯电动汽车结构原理及检修1. 引言纯电动汽车是指完全使用电动机作为动力源的汽车，相比传统燃油汽车，它具有零排放、低噪音、高效能等优势。
本文将介绍纯电动汽车的结构原理以及常见的检修方法。
2. 纯电动汽车结构原理2.1 电池组纯电动汽车的动力主要来自电池组，电池组通常由多个电池单体串联而成。
电池单体是纯电动汽车的能量储存装置，其中最常见的是锂离子电池。
电池组的电压和容量决定了车辆的续航里程和动力性能。
2.2 电动机和控制系统电动机是纯电动汽车的动力输出装置，通过控制系统与电池组进行协调工作。
电动机通常采用交流异步电动机或永磁同步电动机，它们具有高效能和高转矩特点。
控制系统负责监测和控制电池组的电量、电动机的转速和扭矩等参数。
通过控制器对电机进行精确的控制，实现加速、制动、能量回收等功能。
2.3 电控系统电控系统包括车载充电器、DC-DC变换器和电池管理系统，它们负责电能的转换和管理。
车载充电器用于将外部电源电能转换为可供电池组充电的直流电能。
DC-DC变换器则将电池组的高压直流电能转换为低压直流电能，以供给车载设备和辅助系统使用。
电池管理系统用于监控和管理电池组的状态，其中包括电池的电压、温度、容量等参数。
它还可以对每个电池单体进行均衡充放电，提高电池组的寿命和性能。
2.4 充电系统充电系统是纯电动汽车与外部电网连接的接口，常见的充电方式包括交流充电和直流快充。
交流充电通常采用家庭用电插座或专用充电桩，它能满足普通家庭和公共场所对电动车的充电需求。
直流快充则采用专用充电桩，能够在短时间内给电池组快速充电，提供更快的充电速度。
3. 纯电动汽车检修方法3.1 电池组检修电池组是纯电动汽车的核心部件，需要定期检修和维护。
常见的电池组检修包括： - 检查电池组的连接器和线路是否松动或损坏。
- 检测电池单体的电压、温度和内阻，确保其工作正常。
- 对电池组进行平衡充放电，以防止电池单体之间的差异过大。
- 定期检查电池组的绝缘状态，保证其正常工作。
简述插电式混合动力电动汽车的结构和工作原理
简述插电式混合动力电动汽车的结构和工作原理随着环保意识的不断增强，插电式混合动力电动汽车成为了越来越多人的选择。
与传统汽车相比，其有着更为环保、经济、智能化等优点。
本文将简述插电式混合动力电动汽车的结构和工作原理。
一、插电式混合动力电动汽车结构插电式混合动力电动汽车是一种以电机为辅助动力、发动机为主要动力的汽车。
它由电机、发动机、电池组、驱动轴、控制系统等部分组成。
其中，电池组是储存能量的装置，它提供能量给电机使用。
发动机主要作为辅助动力，可以在车速较高或电池电量较低时发挥作用，驱动车辆继续前进。
电机则是插电式混合动力电动汽车的主要动力来源，其可以短时间内提供较大的扭矩，加速响应迅速。
二、插电式混合动力电动汽车工作原理插电式混合动力电动汽车可以通过三种不同的模式工作：1.电动模式：在电池组的能量充足的情况下，插电式混合动力电动汽车可以在使用纯电动模式下行驶。
在这种模式下，车辆使用电池组储存的能量作为动力，电机直接驱动车轮。
2.混合模式：当电池组的能量不足时，插电式混合动力电动汽车会自动切换到混合模式。
在这种模式下，发动机会以发电机的形式为电池组充电，并运行电动汽车。
电池组则提供一部分能量来驱动电机运行。
3.发动机模式：在电池组的能量完全用尽、且没有充电条件时，插电式混合动力电动汽车将会进入到发动机模式。
在这种模式下，发动机为汽车提供动力，车辆可以继续前进。
插电式混合动力电动汽车的工作原理较为复杂，但其可以在不同的模式之间灵活切换，使用起来具有较高的性能和效率。
同时，通过节约能源和减少污染的方式，插电式混合动力电动汽车成为了未来汽车发展的一大趋势。
纯电动汽车制动器的结构与工作原理详解
纯电动汽车制动器的结构与工作原理详解制动器是车辆安全行驶的关键部件之一，对于纯电动汽车来说，制动器也是其正常行驶和停车的重要装置。
下面将详细介绍纯电动汽车制动器的结构与工作原理。
一、纯电动汽车制动器的结构纯电动汽车制动器主要由制动盘、制动片、制动鼓、制动缸、制动间隙调整器、制动偏心调整器、刹车开关、制动软管等部件组成。
1. 制动盘：制动盘位于车轮内部，固定在车轮的轮毂上。
它是制动器产生摩擦力的依托，制动盘表面通过系列凹槽或通风孔增加了散热效果。
2. 制动片：制动片分为刹车片和制动片两种。
刹车片安装在制动盘上，通过与制动盘之间的摩擦产生制动力，实现制动。
制动片一般采用摩擦系数高、热稳定性好的材料，以确保制动的可靠性。
3. 制动鼓：制动鼓与制动盘类似，是在车轮内固定的一个零件。
它是制动器产生摩擦力的依托，但与制动盘相比，制动鼓结构更加复杂，一般用于较大型的车辆。
4. 制动缸：制动缸是用于产生制动力的重要部件，它将比较小的力转换为足够大的力矩，实现制动效果。
制动缸通常采用液压工作原理，由刹车主缸和制动辅助缸组成。
5. 制动间隙调整器：制动间隙调整器用于调整刹车片与制动盘之间的间隙，确保刹车片与制动盘之间的摩擦力合适。
6. 制动偏心调整器：制动偏心调整器用于调整刹车片的偏心力，使刹车片与制动盘之间的摩擦力均衡分配，提高制动效果。
7. 刹车开关：刹车开关是制动系统中的一个重要安全装置，当刹车踏板被踩下时，刹车开关会通知控制单元，触发制动系统的工作，确保车辆安全。
8. 制动软管：制动软管用于传递液压力，在刹车系统中起到连接作用。
它由特殊材料制成，具有良好的耐压性和耐高温性。
二、纯电动汽车制动器的工作原理纯电动汽车的制动器主要有电子制动系统和机械制动系统两部分组成。
1. 电子制动系统：电子制动系统主要通过电子控制单元（ECU）来调控各个部件的工作状态。
当驾驶员踩下刹车踏板时，ECU会根据传感器检测到的信号，判断刹车力度的大小，并通过电器控制阀控制制动缸的工作压力，从而产生制动力矩，使车辆减速或停止。
新能源电动汽车的结构和工作原理
(4)传动系 这是在汽车动力传动系中，用于调节和传递动力装置 输出的动力，使之与汽车行驶时驱动轮处要求的理想动力达到较 好匹配的所有部件的总称，具有减速、变速、倒车、中断动力、 轮间差速和轴间差速等功能。 (5)辅助系统 是指在汽车动力传动系中，用于从动力装置中获取 动力，区别于直接驱动车辆，主要用于维持汽车良好的操控特性、 舒适性等的所有部件的总称，如转向助力系统、制动助力系统、 空调系统(动力装置直接拖动)、辅助电气系统(12/24V发电机系统) 等。
•
配置自主开发双离合器两挡自动变速箱和磷 酸铁锂动力电池，系统集成度、可靠性、整车性 能进一步提高，产品通过了型试认证，已得到美 国经销商的认可。
• （2）天津一汽夏利汽车股份有限公司 • 天津一汽以夏利“幸福使者”为基础平台开发 的电动轿车。 • 采用150A· h的镍-氢蓄电池， • 用直流电动机驱动，通过总线CAN系统对汽车 的各个总成进行控制。 • 最高车速50km/h，最大爬坡度15％，续驶里 程80km。
• 2．国外汽车公司开发的EV • （1）美国通用汽车公司EV-1电动轿车 • EV-1型电动轿车使用85％的电池组电量时，
EPA城市循环行驶里程112km，高速公路行驶可 达144km。
• （2）日本丰田汽车公司的 RAV4-EV • 在市内道路行驶条件下，其最高车速可达
125km/h，一次充电后的续驶里程为215km。 RAV4-EV采用免维修密封型Ni-MH动力电池组， 总电压288V。动力电池组采用强制性空气冷却， 动力电池组装在底盘中部和座椅的地板下面，可 以保证车厢有宽大的乘坐空间，驱动电动机为永 磁电动机，效率高，体积小，最大输出功率为 45kW。汽车制动时，电动机转换为发电机回收 制动能量。
•
电动汽车原理与构造(第3版)课件：电动汽车电动化辅助系统
电源系统承担着控制器、两个执行马达以及其它车用电器的供电任务, 其中仅前 轮转角执行马达的最大功率就有500- 800W, 加上汽车上的其它电子设备, 电源 的负担已经相当沉重
电动汽车原理与构造
电动汽车电动化辅助系统
概述
哪些辅助系统需要电动化？
其它部件 泵系统
动力转 向系统
电动汽车
冷却 系统
空调 系统
制动 系统
低压供 电系统
概述
为什么要电动化？
结构合理化 的需要
取消发动机 的需要
为什么 要电动化
节能的 需要
提高性能 的需要
教学提纲
7.1 电动转向系统结构和工作原理 7.2 电动制动系统结构和工作原理 7.3 电动空调系统结构和工作原理
G1
G3
基
极
驱
M
动
电
路 G2
G4
Ua
T1
T1 T2
U
d
T1 T
U
d
U d
电动机脉宽调制原理
电动转向系统结构和工作原理
电动助力转向系统
电动式EPS中的电磁离合器主要是起到安全保护的作 用，当EPS系统发生故障、助力电机工作电流过大等 情况下．电磁离合器会及时切断，汽车仍可以以传 统的机械转向装置进行工作，从面保障整个系统和 行车的安全。为了不使电动机和电磁离台器的惯性 影响转向系的工作，离合器应及时分离，以切断辅 助动力
电动转向系统结构和工作原理
电动助力转向系统
Tm
pN
2a
电动汽车的组成及工作原理
电动汽车的组成及工作原理
电动汽车的组成主要包括电池组、电机、电控系统和车身。
下面将详细介绍每个部分的工作原理：
1. 电池组：电动汽车使用的是大容量锂电池组。
它们由多个电池单元组成，每个单元都可以存储电能。
当车辆需要动力时，电池组向电机供应直流电能。
2. 电机：电动汽车的电机通常是交流异步电机或直流无刷电机。
电池组提供的直流电能会被电机转换为机械能以驱动车辆。
电机的转动通过传动系统传递给车轮，使汽车前进。
3. 电控系统：电动汽车的电控系统负责控制电池组和电机的工作状态。
它包括电池管理系统、逆变器和控制算法。
电池管理系统监测和平衡电池单元之间的电量，避免过充或过放。
逆变器将电池组的直流电能转换为电机所需的交流电能。
控制算法负责监视和控制电机的转速和扭矩输出，以实现驾驶员的控制操作。
4. 车身：电动汽车的车身结构与传统汽车相似，但通常会进行轻量化设计以减轻整车重量。
较轻的结构可以提供更好的续航里程和性能。
此外，车身上也安装了一些特殊组件，如充电插口和电池散热系统。
总的来说，电动汽车通过电池组提供的电能驱动电机，进而驱动车辆前进。
电控系统负责控制电池组和电机的运行状态。
车身则提供包裹电池组和电机的结构，并提供其他功能组件。
