给排水设计说明
给排水设计说明设计依据：设计所用规范如下：《建筑给水排水设计规范》GB 50015-2003 (2009版)《消防给水及消火栓系统技术规范》GB50974-2014《建筑灭火器配置设计规范》GB 50140-2005《室外给水设计规范》GB 50013 — 2016《室外排水设计规范〉〉GB 50014 — 2006 (2014年版)《民用建筑节水设计标准》GB 50555 —2010《节水型生活用水器具》CJ/T 164-2014《民用建筑太阳能热水系统应用技术规范》GB 50364-2005建筑机电工程抗震设计规范》GB50981-2014设计范围：1. 本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2 .室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨) 水检查井之间的管道由市政有关部门负责设计。
管道系统：本工程设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
1. 生活给水系统：1) .市政给水管网供水压力为0.20 MPa。
2) .本工程日用水量为342.00 m3/d ;3) .给水系统分区：a. 本工程给水系统由给水管网市政两路供水。
市政管网给水压力为0.20MPa.b. 市政引入管管径为DN150c. 各供水压力不超过0.20Mpa2. 生活热水系统：无3. 生活污水系统：1) .本工程污、废水采用合流制。
室内土0.000以上污废水重力自流排入室外污水管，2) .污水经化粪池处理后，排入市政污水管。
3) .本工程最高日污水量按最高日用水量的90颁定，为307.8 m3/d ;4. 雨水系统：1) .地下室上盖地面雨水排水。
雨水设计采用10年重现期，屋面雨水管道降雨历时取5min.。
2) .本工程参照惠州市暴雨强度公式。
3) .地面雨水均采用外排水系统，排至室外雨水沟。
4) .室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。
水资源高效利用：节水器具、管控
③水量的分配和调度。在一个流域或一个供水系统内，有许多水利工 程和用水单位，往往会发生供需矛盾和水利纠纷，因此要按照上下游兼 顾和综合利用的原则，制定水量分配计划和调度方案，作为正常管理运 用的依据。遇到水源不足的干旱年，还要采取应急的调度方案，限制一 部分用水，保证重要用户的供水。 ④防洪问题。洪水灾害给生命财产造成巨大的损失，甚至会扰乱整 个国民经济的部署。因此研究防洪决策，对于可能发生的大洪水事先做 好防御准备，也是水资源管理的重要组成部分。在防洪管理方面，除了 维护水库和堤防的安全以外，还要防止行洪、分洪、滞洪、蓄洪的河滩、 洼地、湖泊被侵占破坏，并实施相应的经济损失赔偿政策，试办防洪保 险事业。 ⑤水情预报。由于河流的多目标开发，水资源工程越来越多，相应 的管理单位也不断增加，日益显示出水情预报对搞好管理的重要性。为 此必须加强水文观测，做好水情预报，才能保证工程安全运行和提高经 济效益。
节水原理：a.限流节水，即限制流量以减少用水过程中水的无谓流失（规定 在水压0.1MPa和管径15mm下，最大流量不大于9升/分钟）；b.缩短水龙头开、 关时间，减少开关过程中水的浪费；c.陶瓷密封减少滴漏。
主要缺陷：上述从理论上讲是可行，但实践中却效果欠佳。原因如下： a.满 足“在水压0.1MPa和管径15mm下，最大流量不大于9升/分钟”的陶瓷阀芯水 龙头，当水压超过0.1MPa后流量随水压增高而增大，在0.2MPa水压下一般达 到14～18升/分钟，在0.3MPa水压下则达到15～23升/分钟。而大多数供水压 力都大于0.1MPa——大部分在0.2MPa以上，因此，这种节水龙头的实际流量 大于适合的用水流量（对大多数用水方式而言，水龙头的最佳流量为6～8升/ 分钟），存在严重的超压出流现象,限流节水的效果有限（参见《节水型生活 用水器具》节水龙头的流量依据） b.开关角度一般为60～90度的陶瓷阀芯水 龙头在实际使用中难以做到一次转动开关手柄就能得到适合的出水量，而是 往往需要调整1～3次。因此，这类水龙头开启过程中的节水效果是不能保证 的。 c.靠陶瓷密封减少滴漏同样不能很好实现。质量合格的这类节水龙头新 投用时密封效果确实很好，但由于陶瓷密封面对水中沙、石等硬质杂质敏感， 密封面容易磨损、划伤——密封面容磨损、划伤产生滴漏。

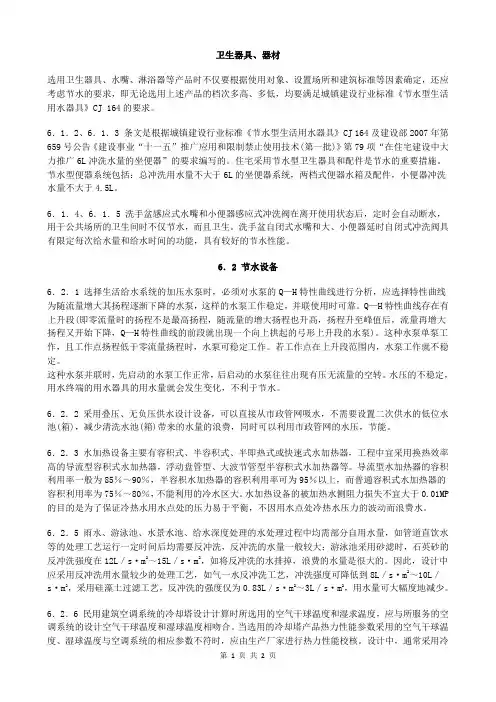

民用建筑节水设计 (13)卫生器具、器材
卫生器具、器材选用卫生器具、水嘴、淋浴器等产品时不仅要根据使用对象、设置场所和建筑标准等因素确定，还应考虑节水的要求，即无论选用上述产品的档次多高、多低，均要满足城镇建设行业标准《节水型生活用水器具》CJ 164的要求。
6．1．2、6．1．3 条文是根据城镇建设行业标准《节水型生活用水器具》CJ 164及建设部2007年第659号公告《建设事业“十一五”推广应用和限制禁止使用技术(第一批)》第79项“在住宅建设中大力推广6L冲洗水量的坐便器”的要求编写的。
住宅采用节水型卫生器具和配件是节水的重要措施。
节水型便器系统包括：总冲洗用水量不大于6L的坐便器系统，两档式便器水箱及配件，小便器冲洗水量不大于4.5L。
6．1．4、6．1．5 洗手盆感应式水嘴和小便器感应式冲洗阀在离开使用状态后，定时会自动断水，用于公共场所的卫生间时不仅节水，而且卫生。
洗手盆自闭式水嘴和大、小便器延时自闭式冲洗阀具有限定每次给水量和给水时间的功能，具有较好的节水性能。
6．2 节水设备6．2．1 选择生活给水系统的加压水泵时，必须对水泵的Q—H特性曲线进行分析，应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的水泵工作稳定，并联使用时可靠。
Q—H特性曲线存在有上升段(即零流量时的扬程不是最高扬程，随流量的增大扬程也升高，扬程升至峰值后，流量再增大扬程又开始下降，Q—H特性曲线的前段就出现一个向上拱起的弓形上升段的水泵)。
这种水泵单泵工作，且工作点扬程低于零流量扬程时，水泵可稳定工作。
若工作点在上升段范围内，水泵工作就不稳定。
这种水泵并联时，先启动的水泵工作正常，后启动的水泵往往出现有压无流量的空转。
水压的不稳定，用水终端的用水器具的用水量就会发生变化，不利于节水。
6．2．2 采用叠压、无负压供水设计设备，可以直接从市政管网吸水，不需要设置二次供水的低位水池(箱)，减少清洗水池(箱)带来的水量的浪费，同时可以利用市政管网的水压，节能。
卫浴用品龙头及花洒技术要求
卫浴用品龙头及花洒技术要求一、总体质量要求：（1）座便器、面盆、浴缸规格、型号必须符合设计文件要求；并有出厂产品合格证。
外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。
（2）零件规格应标准，质量可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷；（3）釉面：除安装面及下列所述外，所有裸露表面和座便器的排污管道内壁都应有釉层覆盖；釉面应与陶瓷胚体完全结合。
座便器：座厕水箱背部和底部，水箱盖底部和后部，瓷质水箱的内部。
面盆：面盆后部靠墙部位，溢流孔后部，台上盆底部，面盆角位和立柱的后部。
（4）座便器、面盆等卫生陶瓷制品经国家级建材放射性监督检验测试中心达到GB6566－2001《建筑材料放射性核素限量》A类标准；经国家级建材放射性监督检验测试中心或国家级建筑卫生陶瓷质量监督检测中心检测达到GB优等品标准。
座便器必须包括水箱配件的检测项目，座便器水箱配件全部采用树脂材料。
（5）瓷质卫生陶瓷产品的吸水率E≤0.5%，陶质卫生陶瓷产品的吸水率8.0%≤E≤15.0%（6）淋浴花洒、龙头经国家级质量监督检测中心检测结果为合格产品。
水龙头与水接触部分的重金属析出量限值分别为：铅≤5微克/升、铬≤10微克/升、镉≤0.5微克/升、砷≤1.0微克/升（7）具体产品规格、色彩、安装尺寸、数量等要求详见招标文件所附图纸要求。
下述详细技术要求中的规格及样式仅供投标单位参考。
（8）所有洁具必须符合下列国家标准（但不限于）：GB／T6452—2005《卫生陶瓷》CJ 164-2014《节水型生活用水器具》JC/T932—2013《卫生洁具排水配件》JG／T3040．2—1997《大便器冲洗装置液压缓闭式冲洗阀》GB 18145一2014《陶瓷片密封水嘴》（9）标志、包装、运输和贮存：产品上应由明显清晰、不易涂改的注册商标，并附有合格证和安装使用说明书。
产品单件包装应标明生产厂名、生产厂址、产品名称、注册商标和标记。
民用建筑节水设计 (5)节水设备、计量仪表、器材及管材、管件
节水设备、计量仪表、器材及管材、管件6．1 卫生器具、器材6．1．1 建筑给水排水系统中采用的卫生器具、水嘴、淋浴器等应根据使用对象、设置场所、建筑标准等因素确定，且均应符合现行行业标准《节水型生活用水器具》CJ1 164的规定。
6．1．2 坐式大便器宜采用设有大、小便分档的冲洗水箱。
6．1．3 居住建筑中不得使用一次冲洗水量大于6L的坐便器。
6．1．4 小便器、蹲式大便器应配套采用延时自闭式冲洗阀、感应式冲洗阀、脚踏冲洗阀。
6．1．5 公共场所的卫生间洗手盆应采用感应式或延时自闭式水嘴。
6．1．6 洗脸盆等卫生器具应采用陶瓷片等密封性能良好耐用的水嘴。
6．1．7 水嘴、淋浴喷头内部宜设置限流配件。
6．1．8 采用双管供水的公共浴室宜采用带恒温控制与温度显示功能的冷热水混合淋浴器。
6．1．9 民用建筑的给水、热水、中水以及直饮水等给水管道设置计量水表应符合下列规定：1 住宅入户管上应设计量水表；2 公共建筑应根据不同使用性质及计费标准分类分别设计量水表；3 住宅小区及单体建筑引入管上应设计量水表；4 加压分区供水的贮水池或水箱前的补水管上宜设计量水表；5 采用高位水箱供水系统的水箱出水管上宜设计量水表；6 冷却塔、游泳池、水景、公共建筑中的厨房、洗衣房、游乐设施、公共浴池、中水贮水池或水箱补水等的补水管上应设计量水表；7 机动车清洗用水管上应安装水表计量；8 采用地下水水源热泵为热源时，抽、回灌管道应分别设计量水表；9 满足水量平衡测试及合理用水分析要求的管段上应设计量水表。
6．1．10 民用建筑所采用的计量水表应符合下列规定：1 产品应符合国家现行标准《封闭满管道中水流量的测量饮用冷水水表和热水水表》GB／T 778．1～3、《IC卡冷水水表》CJ／T 133、《电子远传水表》CJ／T 224、《冷水水表检定规程》JJG 162和《饮用水冷水水表安全规则》CJ 266的规定；2 口径DN15～DN25的水表，使用期限不得超过6a；口径大于DN25的水表，使用期限不得超过4a。
