10kv高压开关柜结构工作原理

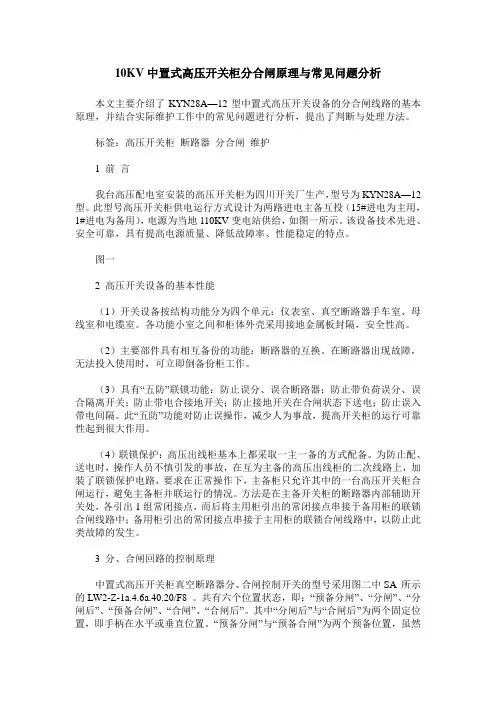

10KV中置式高压开关柜分合闸原理与常见问题分析
10KV中置式高压开关柜分合闸原理与常见问题分析本文主要介绍了KYN28A—12型中置式高压开关设备的分合闸线路的基本原理，并结合实际维护工作中的常见问题进行分析，提出了判断与处理方法。
标签：高压开关柜断路器分合闸维护1 前言我台高压配电室安装的高压开关柜为四川开关厂生产，型号为KYN28A—12型。
此型号高压开关柜供电运行方式设计为两路进电主备互投（15#进电为主用，1#进电为备用），电源为当地110KV变电站供给，如图一所示。
该设备技术先进、安全可靠，具有提高电源质量、降低故障率、性能稳定的特点。
图一2 高压开关设备的基本性能（1）开关设备按结构功能分为四个单元：仪表室、真空断路器手车室、母线室和电缆室。
各功能小室之间和柜体外壳采用接地金属板封隔，安全性高。
（2）主要部件具有相互备份的功能：断路器的互换。
在断路器出现故障，无法投入使用时，可立即倒备份柜工作。
（3）具有“五防”联锁功能：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电合接地开关；防止接地开关在合闸状态下送电；防止误入带电间隔。
此“五防”功能对防止误操作，减少人为事故，提高开关柜的运行可靠性起到很大作用。
（4）联锁保护：高压出线柜基本上都采取一主一备的方式配备。
为防止配、送电时，操作人员不慎引发的事故，在互为主备的高压出线柜的二次线路上，加装了联锁保护电路，要求在正常操作下，主备柜只允许其中的一台高压开关柜合闸运行，避免主备柜并联运行的情况。
方法是在主备开关柜的断路器内部辅助开关处，各引出1组常闭接点，而后将主用柜引出的常闭接点串接于备用柜的联锁合闸线路中；备用柜引出的常闭接点串接于主用柜的联锁合闸线路中，以防止此类故障的发生。
3 分、合闸回路的控制原理中置式高压开关柜真空断路器分、合闸控制开关的型号采用图二中SA 所示的LW2-Z-1a.4.6a.40.20/F8 。
共有六个位置状态，即：“预备分闸”、“分闸”、“分闸后”、“预备合闸”、“合闸”、“合闸后”。

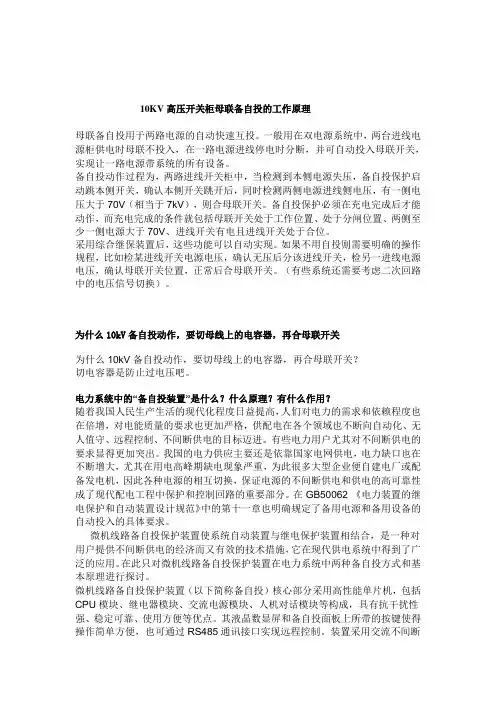

10KV高压开关柜母联备自投的工作原理
10KV高压开关柜母联备自投的工作原理母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
为什么10kV备自投动作，要切母线上的电容器，再合母联开关为什么10kV备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置使系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施，它在现代供电系统中得到了广泛的应用。
10KV高压开关柜操作(培训课件)
10KV高压开关柜操作(培训课件)目录CONTENCT •高压开关柜基本概念与原理•10KV高压开关柜操作规范•设备检查与维护保养方法•安全防护措施及应急处理方案•实际操作演示与学员互动环节01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜是一种用于电力系统中的高压设备，主要用于控制和保护高压电气设备，具有接通、切断和转换电路的功能。
高压开关柜作用在电力系统中，高压开关柜起到分配电能、控制设备启停、保护电路和设备安全等作用。
它是电力系统中的重要组成部分，对于保障电力系统的安全稳定运行具有重要意义。
高压开关柜主要由柜体、断路器、负荷开关、隔离开关、接地开关、互感器、避雷器、母线、连接件和二次设备等组成。
其中，柜体是高压开关柜的主体部分，用于安装和固定各种电器元件；其他电器元件则根据各自的功能和作用进行配置和组合。
结构组成高压开关柜的工作原理主要基于电力系统的基本理论和电路原理。
在正常工作状态下，高压开关柜通过断路器或负荷开关接通或切断电路，实现对电力设备的控制和保护。
当电路出现故障时，高压开关柜内的保护装置会自动切断故障电路，避免事故扩大。
同时，高压开关柜还通过互感器、避雷器等设备对电力系统进行监测和保护，确保电力系统的安全稳定运行。
工作原理结构组成与工作原理技术参数与性能指标•技术参数：高压开关柜的主要技术参数包括额定电压、额定电流、额定短路开断电流、额定短时耐受电流和额定峰值耐受电流等。
这些参数反映了高压开关柜在正常工作状态和短路故障状态下的电气性能要求。
•性能指标：高压开关柜的性能指标主要包括机械性能、电气性能、温升性能、防护等级和可靠性等。
这些指标反映了高压开关柜在使用过程中的安全性、稳定性和可靠性要求。
例如，机械性能要求高压开关柜的操作灵活、准确；电气性能要求其在各种工作状态下具有良好的绝缘性能和导电性能；温升性能要求其在长期运行过程中不会产生过高的温升，以保证电器元件的正常工作；防护等级则要求其具有足够的防护能力，以防止外部因素对设备造成损害；可靠性则要求其在规定的使用条件下能够长期稳定运行，减少故障发生的概率。
10kv高压开关柜图解说明
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话0531-87352188综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是V S1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
KYN28A-12 高压开关柜结构原理说明
2021 高压开关柜结构原理说明[键入作者姓名]2021/2/23高压开关柜（KYN28A-12）结构原理说明在电力系统中，10kV 高压开关柜的应用极其广泛。
其中KYN28A-12 金属铠装移开式开关设备更是被大量用于电力系统中。
由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12 开关柜，希望能给大家对KYN28A-12 开关柜的设计及技术交流带来一定帮助。
一、基本结构配置一＞开关柜基本组成：固定的柜体和可移开的真空断路器手车。
柜体分为四个小室：母线室、断路器室、电缆室和低压室。
开关柜的基本柜型：进线柜和馈线柜。
其他派生的柜型：母线分段柜、计量柜、PT 柜、所用变柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜可靠墙或面对面安装，可充分满足现场的具体要求。
在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜(也可是PT 柜或计量柜)。
详细配置如下图示说明—KYN28-12 进/出线柜基本结构剖面图（一）隔室：A 母线室B 断路器室C 电缆室D 低压室（二）主要零部件：1 母线2 绝缘子3 静触头4 触头盒5 电流互感器6 接地开关7 电缆终端8 避雷器9 零序电流互感器10 断路器手车10.1 滑动把手10.2 锁键（联到滑动把手）11 控制和保护单元12 穿墙套管（三）主要附件：13 丝杠机构操作孔14 电缆夹15.1 电缆密封圈15.2 连接板16 接地排17 二次插头17.1 联锁杆18 压力释放板19 起吊吊环20 运输小车20.1 锁杆20.2 调节轮20.3 导向杆二＞柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案)①电缆进出线及联络柜标准方案: 宽800(1000)×深1500×高2300②架空进出线标准方案: 宽800(1000)×深1660×高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板(包括2mm 厚的敷铝锌板和2mm 厚的镀锌板，门板选用2mm 厚的冷轧钢板表面喷漆)制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
10KV高压开关柜原理演示幻灯片
S2闭合
合闸线圈 得电
QA1
KO
S3闭合
S3 QF
QF
S2
HQ KO
L-
QF OFF
S1闭合
S2断开
S9
S8
QF
Y1得电
Y1
S1 S2 M
S3
储能电机 停转
S3断开
XB1 XB2 XB3
S2闭合
KO
S3 QF
QF S2
HQ KO
QA1
L-
QF OFF
S9
S8
QF
Y1得电
Y1
S1 S2 M
S3
KCO
SEL KA1 IN
13
LOGO
2-5 分闸合闸-回路加电
L+
QA1
5
SA
6
1L 2R
PML
SB1
SB2
KA1
PML SEL KCO
绿灯亮
IN
XB4
1HL2
2HL2 3HL2
S9
S8
QF
Y1得电
Y1
S1 S2 M
S3
储能电机 停转
S3断开
KCO
SEL KA1 IN
17
LOGO
2-9 分闸合闸-合闸中
L+
QA1
5
SA
6
1L 2R
PML
SB1
SB2
KA1
PML SEL KCO
绿灯亮
IN
XB4
1HL2
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
2-8 分闸合闸-储能完成后
10KV高压开关柜技术规范书课件
安全防护措施和应急预案制定
人员触电或受伤的紧急救援措施。
火灾、爆炸等危险情况的应急疏散和报警程序。
环境保护要求和治理措施
高压开关柜的制造、使用和处理应符 合国家和地方的环境保护法规要求， 包括
减少设备运行过程中的噪声、振动和 电磁辐射等污染。
限制使用对环境有害的材料和工艺。
分类
根据断路器安装方式，可分为固定式和 移开式（手车式）；根据柜体结构，可 分为金属封闭铠装式、金属封闭间隔式 和金属封闭箱式。
结构组成及工作原理
结构组成
主要包括断路器、隔离开关、负荷开关、操作机构、互感器、避雷器、母线、 连接件、支持绝缘子等元器件，以及柜体、二次接线等辅助部件。
工作原理
通过断路器或负荷开关的接通与分断，实现对电路的控制与保护。当电路发生 故障时，保护装置动作使断路器跳闸，切断故障电路。同时，通过互感器、测 量仪表等监测设备运行状态。
10KV高压开关柜的运行维护和故障处理
学员心得体会分享交流
通过本次课程，我对10KV高压开关柜有了更深入的了解，掌握了其基本原理和主要 组成部分的功能。
在实践操作中，我深刻体会到了规范操作的重要性，对于保障设备安全运行具有重 要意义。
通过与其他学员的交流，我了解到了一些新的思路和方法，对于今后的工作和学习 有很大的帮助。
高压开关柜外观检查
检查柜体、门板、绝缘件等是否 完好，有无变形、裂纹、破损等 现象。
高压开关柜保护功能试验
验证保护装置的定值、动作逻辑 和时限等是否正确。
改造升级方案和实施计划
智能化改造
采用先进的传感器和智能算法，实现高压开关柜的状态监测、故障诊 断和预警功能。
环保化改造
10KV高压开关柜母联备自投的工作原理是什么
10KV高压开关柜母联备自投的工作原理是什么？和操作规程？母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
为什么10kV备自投动作，要切母线上的电容器，再合母联开关2007-1-20 23:40提问者：tmp_hv|浏览次数：3906次为什么10kV备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述：1. 型号含义：2. 结构：图中：A---母线室 B---断路器手车室 C---电缆室 D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。
开关柜的柜体为组装式结构，开关柜不靠墙安装。
柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车：手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。
底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。
静触头盒的隔板（活门）安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。
断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。
2.3 主母线室：主母线室贯穿联接相邻两柜，用装在柜侧壁隔板上的母线套管支撑固定。
全部母线用热缩绝缘套管封闭。
主母线和联络母线采用矩形截面的铜排，分支母线直接联接于静触头盒和主母线之间。
如果出现内部故障电弧，柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延。
2.4 电缆室：本开关柜具有较大的电缆室空间。
电流互感器、接地开关、避雷器等电气元件布置在电缆室内。
2.5 继电器仪表室：继电器仪表室内安装继电保护元件、仪表、带电监测指示器及各种二次设备。
仪表室的后下部留有通信电缆孔可方便通过柜与柜间的通信电缆。
二、联锁：高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。
《3～5kV交流金属封闭开关设备》（GB3906-91）中对此作了明确规定，此国家标准把“联锁”描述为“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止在带电时误合接地开关；防止误入带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
1. 手车位置与断路器的联锁：1.1 只有当手车上的断路器（接触器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才能解锁，手车才能离开断开位置/试验位置或工作位。
1.2 只有当手车锁定在断开位置/试验位置或工作位置时，手车上的电气控制回路才能接通，同时手车底盘车内阻止断路器（接触器）合闸的联锁才能解锁，断路器（接触器）才能合闸。
1.3 当手车处于中间位置时，断路器（接触器）的电气合闸回路和合闸机械传动系统均被闭锁，断路器（接触器）不能合闸。
2. 手车位置与接地开关的联锁：2.1 只有当手车处于断开位置/试验位置或移开位置时，手车阻止开关柜接地开关关合的联锁才能解锁，这时开关柜的接地开关才能合闸。
2.2 接地开关处于合闸状态时，接地开关操作轴上的联锁结构将阻挡手车移动，以使手车不能向工作位置推进。
3. 断路器和接触器状态指示：在手车面板上设有断路器（接触器）分、合状态的指示。
4. 手车位置与二次插头的连锁：手车进入柜内后，二次插头与手车位置之间有以下联锁4.1 只有当手车处于断开位置/试验位置时才能插拔二次插头。
4.2 手车离开断开位置/试验位置后，在向工作位置推进的过程中和达到工作位置以后，不能拔开二次插头（二次插头被锁定）。
5. 接地开关与电缆室盖板间的联锁：只有当接地开关处于合闸状态时，开关柜的下门或电缆室的后封板才能打开。
也只有在电缆室的后封板封闭时接地开关才可以打开。
6. F-C开关熔断器与接触器之间的联锁：F-C开关熔断器与接触器之间的电气联锁：三相熔断器的任何一相（或两相或三相同时）熔断时，撞击器射出的顶杆将推动断相杆运动，压下行程开关，这时将使合闸状态的接触器分闸，接触器的合闸回路被断开。
直到所有故障恢复正常后才能进行接触器的合闸操作。
7. 泄压装置：在断路器手车室，母线室和电缆室的上方均设有泄压装置。
当断路器或母线发生内部故障电弧时，泄压金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
8. 防止凝露和腐蚀：为了避免在高湿度或温度变化较大的气候环境中产生凝露带来的危害，断路器手车室和电缆室内分别装设加热器，以使在上述环境中防止凝露和腐蚀发生9. 接地装置：在电缆室内单独设有8*40mm2 的接地铜排，贯穿相邻两柜，并与柜体良好接触，供直接接地的元器件使用。
由于整个柜体用敷铝锌版相栓接，整个柜体处于良好接地状态，保证运行操作人员触及柜体安全。
三、手车的操作：1. 手车位置：断路器手车或其他元件手车在柜内有三个位置：断开/试验位置；工作位置；中间位置（试验位置到工作位置之间的任意位置）。
2. 进车操作：手车由柜外推进柜内时，应使用专用的转运车。
进车时柜门开启应大于90°。
将装有断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位孔，推动转运车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调节螺母，使转运车的轨道与柜体轨道相连接。
进车前确认断路器已分闸。
进柜时需先用人力将手车推到试验位置。
配通用型底盘车时，离开断开/试验位置前，此时右手可将进出车摇把插入操作孔顺时针旋转，当断路器走完规定行程后，摇把转不动时，完成进车操作。
3. 从工作位置抽出手车：从工作位置抽出手车前，必须确认断路器已处于分闸状态。
如果断路器未分闸，抽出手车之前必须先将断路器分闸。
配通用型底盘车时，离开工作位置前，右手将进出车摇把插入操作孔，逆时针旋转手车至试验位置。
摇把完成出车操作。
4. 从柜内抽出手车：由柜内抽出手车时，应使用专用的转运车。
出车时柜门开启大于90度，将未装断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位孔，推动转运车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调节螺母，使转运车轨道与柜体轨道相连接。
出车前确认活门已完全关闭，拔下二次插头，用人力将手车抽出柜外。
5. 断路器的分、合闸：一般情况下，不需要人直接进行断路器的合、分闸操作。
手车面板上设有手动按钮，供调试人员在调试断路器时使用。
断路器手车面板上仅设有手动分闸按钮（电保持没有），断路器的合闸需靠电动，供调试人员在调试断路器时使用。
开关柜面板上设有供操作者在紧急情况下对断路器进行分闸操作的紧急分闸装置。
紧急情况下直接按动分闸按钮，就可使断路器分闸。
6. 分、合接地开关：接地开关的操作轴端在柜体右前部。
接地开关的操作应使用厂家提供的专用操作手把。
进行接地开关合闸操作前首先确认手车已退到试验位置或移出柜外，查看带电显示器的指示确认电缆不带电，确认柜体的后盖板没有打开，确认接地开关处于分闸状态。
将专用操作手把插入接地开关的操作轴轴端，顺时针转动操作手把约90°，就可完成接地开关的合闸操作。
接地开关合闸后，挡板操作孔的弯板将被锁住不复归。
进行接地开关分闸操作前首先确认柜体的后盖板已经完全盖好，确认接地开关处于合闸状态。
将专用操作手把插入接地开关的操作轴轴端，逆时针旋转操作手把约90°，就可完成接地开关的分闸操作。
此时档操作孔的弯板复归挡住操作孔。
四、断路器动作原理：1. 储能动作：由储能电机或手动储能部件输出扭矩通过单向滚针轴承带动链轮转动，再经链条带动链轮转动，从而驱动储能轴上的挂簧拐臂顺时针转动拉长合闸弹簧，达到储能的目的。
当合闸弹簧储能到位后，能量由储能保持擎子与滚轮保持。
同时拨板带动储能指示牌，指示储能到位。
2. 分、合闸动作：2.1 合闸动作：储能到位后，按手动合闸按钮推动手动合闸弯板转动，或合闸电磁铁动作，推动电动合闸弯板转动，经轴带动储能保持擎子转动，从而解除了储能保持擎子与滚轮的约束，合闸弹簧的能量释放带动合闸凸轮作顺时针方向转动，通过二级四连杆传动机构及绝缘拉杆带动真空灭弧室的动导电杆向上运动，完成合闸动作。
2.2 分闸动作：合闸动作完成后，按手动分闸按钮推动脱扣弯板转动，或分闸电磁铁动作，推动脱扣弯板转动，带动分闸半轴顺时针方向转动，半轴对分闸二级脱扣部分的约束解除，在绝缘拉杆内的触头碟簧和分闸拉杆作用下，带动真空灭弧室的动导电杆向下运动，完成分闸动作。
3. 操动机构断路器的弹簧储能式操动机构布置在断路器的前半部，分为合闸单元、分闸单元、传动部分和辅助单元。
合闸单元：合闸单元的主体是弹簧储能机构。
储能轴的两侧是挂有合闸弹簧的挂簧拐臂，储能轴上安装有链轮、输出合闸动力的驱动凸轮等。
装在储能轴和合闸线圈下部的电机通过链条带动安装在大户能轴上的链轮，拉伸合闸弹簧从而储存合闸所需能量。
机构合闸时，合闸弹簧储存的能量通过驱动凸轮及专用的连杆传递到断路器主回路，完成合闸操作。
分闸单元：分闸单元的主体是合闸保持机构。
合闸保持机构的一端与断路器的传动主轴发生关系，通过这一关系实现断路器合闸状态的有效保持。
合闸保持机构的另一端是一个二级脱扣机构，当断路器分闸时，脱扣机构使得合闸保持机构解体，完成断路器的分闸操作。
传动部分：传动部分是断路器连接操动机构和灭弧室的传动部分，主要包括传动主轴、四连杆传动机构、分闸弹簧、分闸缓冲器等结构件，传动部分负责把断路器操动机构的驱动输出传递给灭弧室的动导电杆，并实现规定的机械特性参数。
辅助单元：该单元主要由分、合闸电磁铁、辅助开关、二次引出接线端子等部分组成，实现断路器操作所必需的与外部的接口。
10kv高压开关柜==襄阳赫特电气。
