地下室SBS高聚物改性沥青卷材防水技术交底
SBS防水工程技术交底
1、操作人员应认真保护已做好的防水层, 严防施工机具等把防水层戳破,施工人员不允许穿带钉子的鞋在防水层上走动。
2、严禁在防水层上凿孔打洞、重物冲击，不得任意在防水层上堆放杂物，尤其是钢筋、钢模板等。
3、在立墙绑钢筋支模时，应注意钢筋、模板端头等硬角、尖锐部位，不得磕碰防水层。
4、在做保护层时运送料的小车铁腿根部必须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏防水层。
5、防水施工现场设置专人看火，每600m2配备一个灭火器；
6、施工人员进入施工现场必须佩戴安全帽，必须遵守现场的各项安全规定；
7、每日收工后及时清理工作面，做到工完、料尽、场清。
交底人
施工员
施工（1）、基层必须牢固,没有松动、起鼓、凹坑、起砂、掉灰等缺陷。
（2）、基层表面应平整光滑,均匀一致。其平整度可用2m长直尺检查,基层与直尺间的最大空隙不应超过10mm, 空隙仅允许平缓变化。阴阳角处做成圆弧形，阴阳角圆弧半径R=50㎜圆弧。
（3）、天气刮风、下雨和预报要下雨或雨后基层尚未干燥时不得施工。
2、工程验收
1、卷材与卷材，基层与卷材之间的接缝部位应粘结牢固,不应有皱褶、孔洞翘边、脱层或滑动现象。
2、卷材与卷材之间的搭接处及末端要粘牢,封边应严密。
七、安全注意事项
1、进入施工现场必须戴好安全帽。
地下室外墙SBS卷材防水层技术交底
2014.06.09
工程名称 交底部位
咸阳中心医院高层住宅楼 地下室防水工程
Hale Waihona Puke 施工单位 工序名称陕建十一建集团 外墙防水
交底提要： 1、施工准备；2、施工工艺；3、质量标准；4、成品保护；5、安全生产、现场文明 施工要求。 交底内容： 一、施工准备 (一) 材料及要求 1．规格、材质：满足设计要求。 2．资料：要经有关部门认证许可并有出厂合格证。 3．见证取样：防水卷材及配套材料运至施工现场，会同监理要求取样，然后一起 送见证试验室，试验合格方准使用。 4．高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡（SBS） 。 配套材料： 5．氯丁橡胶沥青胶粘剂：由氯丁橡胶加人沥青及溶剂等配制而成，为黑色液体。 6．橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。 7．保护层料：依设计要求。 8．70 号汽油、二甲苯，用于清洗受污染的部位。 (二)作业条件 1．混凝土经养护、干燥，含水率不大于 9％。 2．混凝土墙应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。 3．各种阴阳角、管根抹圆角。 7．作业人员应持证上岗。 8． 安全防护到位并经安全员验收， 备好卷材及配套材料， 存放和操作应远离火源， 防止发生事故。 9．质检员进行交接验收合格，可以进行防水层的施工，否则决不施工。 二、施工工艺 基层清理 铺贴卷材附加层 基层处理 施工前将验收合格的基层表面尘土、杂物清理干净。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
咸阳中心医院高层住宅楼 地下室防水工程
施工单位 工序名称
陕建十一建集团 外墙防水
技 术 交 底 记 录
2014.06.09 工程名称 交底部位 交底内容： 4．卷材封口应压实固定，油膏封口。 (一)主控项目 1．卷材防水层所用卷材及其配套材料，必须符合设计要求。 2．卷材防水层不得有渗漏或积水现象 (二)一般项目 1．卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡 等缺陷。 2．卷材防水层上的撒布材料和浅色涂料保护层应铺撤或涂刷均匀，粘结牢固； 水泥砂浆、板材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分 格缝留置应符合设计要求。 3．卷材铺贴方向应正确，卷材搭接宽度的允许偏差为—10mm。 四、成品保护 1．已铺的卷材防水层，应采取措施进行保护，严禁在防水层上进行施工作业和运 输，并应及时做防水层的保护层。 2．穿过屋面、墙面防水层处的管道，施工中与完工后不得损坏变位。 五、安全生产、现场文明施工要求 1、施工必须坚持“安全生产，预防为主”的方针。 2．防水工进入施工现场时，必须正确佩带安全帽。安全帽规格必须符合 GB2811-2011 标准。 3．施工现场和配料场地应通风良好，操作人员应穿软底鞋，工作服，扎紧袖口， 佩带手套及鞋盖。 4．涂刷基层处理剂和胶粘剂时，防水工应戴防毒口罩和防护眼镜，操作过程中不 得用手直接揉擦皮肤。 5．使用液化气喷枪或汽油喷灯点火时，火嘴不准对人．汽油喷灯加油不能过满， 打气不能过足。 6．施工现场禁止焚烧下脚料或废弃物，应集中处理。 7．施工完毕的场地应整洁干净，无剩余料及杂物，无污染。 项目（专业） 技术负责人 交底人 接受交底人 咸阳中心医院高层住宅楼 地下室防水工程 施工单位 工序名称 陕建十一建集团 外墙防水
SBS改性沥青防水卷材施工安全技术交底
SBS改性沥青防水卷材施工安全技术交底一、施工准备SBS改性沥青防水卷材主要用于屋面、檐口、雨棚防水工程，本工程卷材铺设采用热熔法。
1.1.材料准备3mmSBS改性沥青防水卷材1.2.施工机具1.3.作业条件1．表面应平整、牢固、干燥；阴阳角处均应做成圆弧形（半径50mm）。
2．出屋面的通风道等施工完毕后进行屋面防水工程的施工。
3．防水施工用材料均为易燃物，必须准备好相应的消防器材，作业面设置灭火器，并派专人看火。
二、技术要求2.1.施工工艺流程2.2.操做要点1）基层处理：1．基层的凹槽缺陷用1:2.5水泥砂浆找平，达到表面光滑平顺。
2．出屋面的管根、阴阳角等部位用1：2.5水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。
3．铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。
2）刷冷底子油：冷底子油均匀涂刷一遍，要求涂刷均匀一致，不得漏涂。
冷底子油干燥后方可进行下道工序。
3）附加层施工：所有的阴阳角、套管管根、突出屋面的出风口、雨水口、水落管、预埋件等处必须有附加层，附加层宽度不小于500mm，两边均匀搭接250mm，要求进行满粘；出屋面的管道根部直径600mm范围内两边均匀搭接300mm，要求进行满粘；附加层宽度直径在由三个面组成的阴角、底板外侧立本在与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第二层附加保护层。
附加层必须经项目质检员验收合格后方可进入下道工序，如下图。
4）卷材与卷材之间的粘贴采用满粘法，不得空鼓。
搭接宽度：长边搭接不小于100mm，短边搭接不小于100mm。
相邻防水卷材搭接接头相互错开1/3L（L为防水卷材宽度）。
5）铺贴防水卷材：屋面采用满粘法施工，不得空鼓。
材料采用两面覆膜的SBS卷材。
施工时卷材沿着屋脊方向铺设。
施工时先弹基准线，施工时卷材沿着屋脊方向铺设，将卷材按弹线展开对齐，先从一头卷2-3米，用喷灯加热基层与卷材，等表面发黑发亮出现熔融层，迅速扒卷粘接，边部挤出少量熔融物，定位后，再卷起另一端，如前述方法粘接。
高聚物改性沥青防水卷材施工技术交底
高聚物改性沥青防水卷材防水层高聚物改性沥青防水卷材主要有聚酯毡胎体卷材、玻纤毡胎体卷材和聚乙烯膜胎体卷材三类。
这类卷材作为地下防水层，具有柔性好，抗老化，耐疲劳，延伸率大，不透水洼优良等特点。
本工艺标准适用于工业与民用建筑地下结构采用高聚物改性沥青卷材作防水层、抗渗层工程。
一、材料要求1．高聚物改性沥青卷材其质量和技术性能应符合有关现行国家标准的规定，并有出厂合格证。
2．氯丁胶粘剂外观黑色，含固量30％，黏度40s；当为冷粘贴施工时，由氯丁橡胶加少量沥青及助剂配制而成。
3．基层处理剂用氯丁胶粘剂稀释液(氯丁胶粘剂：溶剂=1：2～2．5)。
其作用相当于沥青冷底子油。
4．稀释剂二甲苯、甲苯，工业汽油。
5．汽油工业用汽油。
二、主要机具设备1．机械设备、空气压缩机，吹风机、鼓风机、水泵等。
2．主要工具小平铲、滚刷、毛刷、胶皮板刷、铁桶，剪刀、皮卷尺、钢卷尺、笤帚、铁抹子、喷灯、射钉枪、压辊、烫板、热风枪、刮刀、铲刀、台秤等。
三、作业条件1．当地下水位较高时，应先做好排降水工作，将地下水位降低到防水结构底板以下500mm，并持续到防水层施工完成、周围回填土完毕为止。
2．地下结构基层表面应平整、牢固，不得有起砂、空鼓等缺陷；阴阳角处，应做成圆弧形或钝角，同时表面应洁净干燥，含水率不应大于9％，达不到规定要求，不得进行防水层施工。
3．穿过墙面、地面或顶板的预埋管道和变形缝等，应按设计要求进行处理，并符合验收规范的规定，在卷材铺贴前应办理隐检手续。
4．当采用外防外贴防水层做法时，应在需要铺贴垂直防水层的外侧，按设计要求做法，砌筑永久性保护墙。
5．当采用外防内贴法防水层做法时，应在需要铺贴垂直防水层的外侧，按设计要求做法，砌筑永久性保护墙，并在内表面用水泥砂浆抹找平层，待表面干燥后，满涂处理剂，以增强与卷材防水层的粘结。
6．采用外防外贴防水层时，在地下室底板混凝土浇筑前，应在垫层上抹找平层，涂刷处理剂，按设计图纸要求铺贴油毡防水层，抹好水泥砂浆保护层。
SBS改性沥青防水卷材技术交底[1]
![SBS改性沥青防水卷材技术交底[1]](https://img.taocdn.com/s3/m/e63e273f83c4bb4cf7ecd198.png)
1、主控项目
1）、卷材防水层所用卷材及主要配套材料必须符合设计要求。有出厂合格证、质检报告及进场抽样复试报告。
2）、卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计设计要求，隐蔽验收必须合格。
2、一般项目
1）卷材防水层的基层应牢固，基面洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
2）、卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
3）、侧墙卷材防水层的保护层与防水层应粘接牢固，结合紧密，厚度均匀一致。
4）、卷材搭接宽度允许偏差为-10mm。
4、成品保护
1、操作人员应认真保护已做好的防水层,严防施工机具等把防水层戳破,施工人员不允许穿带钉子的鞋在防水层上走动。
3、加强层施工
在阴阳角穿墙管等特殊部位,首先做好加强层,加强层施工必须贴实、贴牢。
4、弹线
按施工现场情况弹好基线。
5、铺贴卷材
将卷材剪成相应尺寸,卷好备用,将喷灯点燃加热基层与卷材交界处，加热时要均匀，喷灯距交界处30—50cm左右，往返加热，趁卷材的沥青刚刚熔化时，将卷材缓慢向前滚铺在基层上并用压滚压实,粘结牢固。施工时以三人一组配合施工，滚铺时应排除卷材下面的空气使之平展，不得皱折。

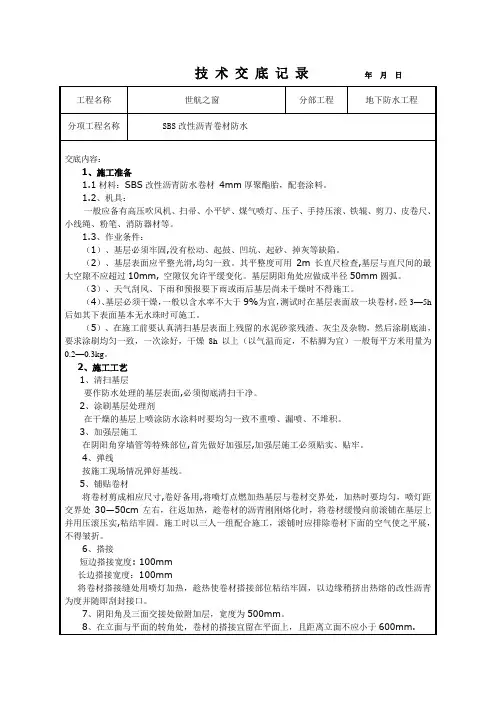

技术交底记录年月日
工程名称
世航之窗
分部工程
地下防水工程
分项工程名称
SBS改性沥青卷材防水
交底内容：
1、施工准备
1.1材料：SBS改性沥青防水卷材4mm厚聚酯胎，配套涂料。
1.2、机具：
一般应备有高压吹风机、扫帚、小平铲、煤气喷灯、压子、手持压滚、铁辊、剪刀、皮卷尺、小线绳、粉笔、消防器材等。
1.3、作业条件：
地下室SBS改性沥青卷材防水技术交底
中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803 项目名称及编码济宁海亮2期总承包工程第1 页共3 页楼栋号1--8#楼分项工程名称地下室外墙防水工程量分包公司负责人交底内容：一、施工准备(一) 材料及要求1．规格、材质：卷材防水层所用卷材及其配套材料必须符合设计要求。
2．资料：要经有关部门认证许可并有出厂合格证。
3．见证取样：防水卷材及配套材料运至施工现场，会同监理要求取样，然后一起送见证试验室，试验合格方准使用。
4．高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青油毡（SBS）。
5．氯丁橡胶沥青胶粘剂：由氯丁橡胶加人沥青及溶剂等配制而成，为黑色液体。
6．橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。
(二)主要工具1、清理用具：高压吹风机、小平铲、笤帚。
2、操作工具：电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放）线用品。
(三)作业条件1．混凝土经养护、干燥，含水率不大于9％。
2．混凝土墙应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷。
3．各种阴阳角、管根抹圆角。
4．作业人员应持证上岗。
5．安全防护到位并经安全员验收，备好卷材及配套材料，存放和操作应远离火源，防止发生事故。
6．质检员进行交接验收合格，可以进行防水层的施工，否则决不施工。
二、施工工艺找接头→基层清理→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→清理、检查、验收找接头施工前将筏板下预先留出的防水卷材接头找出并清理干净检查是否有破损情况，如有破损应进行修补。
(二)清理基层施工前将验收合格的基层表面尘土、杂物清理干净。
涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4小时后，开始铺贴卷材。
(三)涂刷基层处理剂在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。
地下室SBS卷材防水技术交底
技术交底记录编号表C2-1工程名称中国铁建·国际城（贵阳）D1/D2组团交底日期2015年7月10日施工单位中铁城建集团第一工程有限公司分部工程名称地基与基础分项工程卷材防水层交底摘要：本技术交底内容适用于地下室底板与侧墙的3+3厚SBS改性沥青防水卷材。
交底内容：一、主要机具设备机具名称用途机具名称用途料桶装冷底油扁铲清理地面滚刷涂刷底油扫帚清扫地面刮板刮边弹线盒弹线丁字尺割量卷材喷灯热熔卷材裁纸刀切割卷材压辊压平卷材开刀封边灭火器防火二、施工工艺1.工艺流程验收基层（找平层）基层清理涂刷底涂细部处理（附加层）铺贴SBS 防水卷材接缝收头处理防水保护层2.防水卷材铺设3.2.1清理基层：基层表面干燥，不得有明水，凸部位铲平，凹陷部位应用砂浆填平，并不得有空鼓、开裂及起砂、脱皮、翘起等缺陷。
如沾有砂、灰尘、油污应清除干净，阴阳角处应做半径不小于50mm的圆弧。
2.2涂刷底涂：涂刷基层处理剂时必须要均匀一致，不得有露白处，切勿反复涂刷，干燥4小时以上至不粘脚后方可进行下道工序。
2.3阴阳角加强层处理：对阴阳角、转角、集水坑、电梯井等部位先作附加层，(宽度最小不低于500mm，一边各250mm)方法是按细部形状将卷材剪好，形状合适后，再将卷材的底面用审核人交底人接收交底人工程名称"栏，其他技术交底可不填写。
技术交底记录编号表C2-1工程名称中国铁建·国际城（贵阳）D1/D2组团交底日期2015年7月10日施工单位中铁城建集团第一工程有限公司分部工程名称地基与基础分项工程卷材防水层燃气喷灯烘烤，将其底面呈熔融状态，立即粘贴在己涂刷底油的基层上，附加层必须贴实，粘贴牢固，无空鼓。
详细做法请参照下图所示。
2.4防水卷材第二层铺设：在第一层防水经监理验收合格方可进行第二层卷材施工。
两层卷材严禁相互垂直铺贴，第二层卷材必须与第一层卷材铺贴方向一致，并错开至少三分之一幅宽，相邻两幅的短边搭接应错开1500mm以上，热熔时尽量充分烘烤底层卷材，烘烤卷材表面刚刚熔化出油为宜。
地下室SBS防水卷材施工技术交底
7、南侧沉降缝处应将防水卷材甩出1000mm ,保护方法同北侧。待后续施工时，预留50mm的伸缩量后进行搭接。
四、质量标准：
2、保证项目：
高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关卷材防火层特殊部位的细部做法，必须符合设计要求和施工及验收规范的规定。防水层严禁有破损和渗漏现象。
4、铺贴附加层：管根、阴阳角部位加铺一层卷材，按规范及设计要求将卷材裁成相应的形状进行铺贴。
5、铺贴卷材：将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材用Ф30的管穿入卷心，卷材端头比齐开始铺的Байду номын сангаас点，点燃汽油喷灯或专用火焰喷枪，加热基础与卷材交接处喷枪距加热面保持稳定300mm左右的距离，往返喷烤、观察，当卷材的沥青刚刚熔化时，手扶卷心两端向前缓缓滚动铺设，要求用力均匀，不窝气，铺设压边宽度应掌握好，满贴法搭接长边宽度为100mm，短边搭接宽度为150mm。卷材接缝间距为300cm以上。
地下室SBS防水卷材施工技术交底
一、施工准备：
1、材料及要求：
（1）高聚物改性沥青油毡防水卷材。
（2）配套材料：
氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配置而成的黑色液体，用于油毡接缝的粘结。
橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等的嵌固密封。
汽油、二甲苯等：用于清洗工具及污染部位。
2、主要工具：
2、空鼓：铺贴卷材的基层潮湿不平整、不洁净，产生基层与卷材间窝气、空鼓，铺设时排气不彻底，窝住空气，也可使卷材间空鼓，施工时基础应充分干燥，卷材铺设应均匀压实。
3、渗漏：转角、管根、变形缝处不易操作而渗漏，施工时附加层应仔细操作，保护好接搓卷材，搭接应满足宽度要求，保证特殊部位的施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C1—3 技术交底记录
3、基层检查、清扫：首先对防水卷材保护墙、基础及外墙面阴阳角等细部按照规范要求进行抹灰处理。
基层清理时必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清扫干净。
若基层高低不平或凹坑较大时，用掺108 胶(占水泥重量的15 ％)的1：3水泥砂浆抹平，表面要求光滑平整。
4、刷基层处理剂：用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。
基层处理剂涂刷完毕后，必须经过8h以上达到干燥程度（手摸不粘）才能进行热熔法施工，以避免失火。
5、附加层铺设：在阴阳角及预埋管等特殊部位，应增做卷材附加层，宽度为500mm。
方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面(有热熔胶的一面)用手持火焰喷枪（汽油喷灯）烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。
防水附加层必须经监理单位验收合格后，才能进行防水卷材的大面积铺贴。
6、定位、弹基准线、试铺：在已处理好并干燥的基层表面，按照选用卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线位置线弹好，以便按此基准线进行卷材铺贴施工。
7、铺贴卷材：本工程地下室防水卷材铺贴采用热熔法满粘，满粘采用“滚铺法”，先铺粘大面、后粘接搭接缝。
卷材铺贴方向为垂直于基础纵向方向。
1）熔粘端部卷材：将整卷卷材(勿打开)置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由一人站在卷材正面将这1m 卷材拉起，另一人站在卷材底面(有热熔胶)手持火焰喷枪（汽油喷灯），慢旋开关、点燃火焰。
调整火焰，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，不得过分加热或烧穿卷材。
再由一人以手持压辊对铺贴的卷材进行排气压实，卷材不得有空鼓、皱折，照样铺到卷材端头剩下约30cm 时，将卷材端
头翻放在隔热板上，再行熔烤，最后将端部卷材铺牢压实。
2）滚粘大面卷材：起始端卷材粘牢后，持火焰喷枪（汽油喷灯）的人应站在滚铺前方，对着待铺的整卷卷材，点燃火焰喷枪（汽油喷灯）使火焰对准卷材与基层面的夹角，火焰喷枪（汽油喷灯）距卷材及基层加热处约0.3～0.5m，往复移动烘烤(不得将火焰停留在一处至火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)至卷材底面胶层呈黑色光泽并伴有微泡(不得出现大量大泡)，即及时推滚卷材进行粘铺，后随一人进行排气压实。
3）粘贴立面卷材：外墙面防水卷材采用外防外贴法施工。
从底面转到立面铺贴的卷材，恰为有热熔胶的底面背对立墙基面，因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂以冷粘法铺在立墙上，与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴，且上层卷材盖过下层卷材不小于150mm。
立面操作时，应将卷材粘贴牢固防止卷材滑坠。
在立面与平面的转角处，卷材的搭接宜留在平面上，且距离立面不应小于600mm。
4）卷材搭接缝施工：卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键，搭接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。
操作方法如下：
①为使搭接缝粘结牢固，先将下层卷材（已铺好）表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用烫板沿搭接线移动，火焰喷枪（汽油喷灯）随烫板移动。
②粘结搭接缝：一手用刮刀将搭接缝卷材掀起，另一手持火焰喷枪（汽油喷灯）从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融随粘贴，并将熔融的沥青挤出，以刮刀刮平。
搭接缝或收头粘贴后，可用火焰沿搭接缝边缘再行均匀加热抹压封严，宽度不小于10mm。
两幅卷材短边和长边的搭接宽度均不应小于100mm。
大面铺贴时相邻两幅卷材的短边接缝应相互错开。
5）卷材与基面、卷材与卷材间的粘结应紧密、牢固；铺贴完成的卷材应平整顺直，搭接尺寸应准确，不得产生扭曲和皱折。
6）地下室上部无房间防水卷材做法见05J2-2/B4；穿墙套管防水卷材做法见05J2-A26、05J2-A28。
8、收头固定、密封：外墙面防水卷材铺贴至室外散水根部，详细节点做法见下图：
9、验收：地下室各部位防水卷材施工完成后，必须经监理单位验收合格，并填报相关的隐蔽工程验收记录表。
四、SBS防水卷材施工注意事项：
1、热熔法同材性的关系。
高聚物改性沥青防水卷材各品种的改性基料成分不同，因之软化点、熔融度及熔化速度亦不同。
施工人员对所选卷材应进行探索试验，调节火焰距离以及烘烤时间，观察卷材底面热熔胶的熔融状态以及辅贴后卷材的粘贴强度，积累经验后用于大面积施铺。
2、烘烤温度对卷材的影响。
以液化石油气为热源的火焰喷枪，当喷嘴全部开放时，火焰的端部温度约为1300℃左右，火焰中心的温度约1100 ℃左右，调节喷枪开关可将温度降至1000～800℃左右。
在这样的高温下实施热熔法施工，要求在对卷材材性了解的基础上熟练掌握持枪烘烤技术。
3、常温下，正确施工的热熔型卷材防水层，其粘结强度可大于0.5MPa，能满足质量要求。
但在
低温下施工，热熔胶冷却较快，往往影响粘铺质量，这就需要丰富的经验和熟练的操作技术，必要时，可同时使用两把火焰喷枪(或喷灯)进行加热操作，以使热熔胶熔融均匀，保证粘铺质量。
4、采用热熔法施工，在点火时以及在烘烤施工中，火焰喷嘴严禁对着人。
特别是立墙卷材热熔施工时，更应注意施工安全，应佩戴防护用品。
5、施工现场应清除易燃物及易燃材料，并备有灭火器等消防器材。
消防道路要畅通。
6、施工使用的易燃物及易燃材料应存放在指定处所，并有防护措施及专人看管。
7、六级以上大风，停止热熔施工。
8、汽油喷灯、火焰喷枪，以及易燃品等，下班后必须放入有人管理的指定仓库。
五、质量标准：
1、主控项目
（1）卷材防水层所用卷材及其配套材料，必须符合设计要求。
检验方法：检查出厂合格证，质量检验报告，现场抽样复验报告。
（2）卷材防水层在收头处、抹角处、变形缝、穿墙管道等细部构造必须符合设计构造要求。
检验方法：观察检查获检查隐蔽工程验收记录。
2、一般项目
（l）卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂或脱皮现象。
基层阴角应做成圆弧形。
检验方法：观察检查和检查隐蔽记录。
（2）卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
检验方法：观察检查。
（3）侧墙卷材防水层的保护层应与防水层粘结牢固。
结合紧密，厚度均匀一致。
检验方法：观察检查。
（4）卷材的铺贴方法应正确，卷材搭接宽度的允许偏差为－10mm。
检验方法：观察和尺量检查。
六、成品保护措施：
1、严防各种工具及杂物碰坏卷材防水层。
2、减少人员走动，防止穿带钉鞋损坏卷材防水层。
3、做好的防水面上严禁堆放各种工具及材料。
4、浇筑细石混凝土保护层时，在防水卷材上运送混凝土的通道必须铺设脚手板，且双轮小推车铁腿必须用橡胶材料垫好，并捆绑牢固，避免小推车铁腿损坏防水层。
如发现防水层损坏，立即修补。
技术负责人：交底人：接交人：。
