综合布线施工方案
综合布线 施工方案

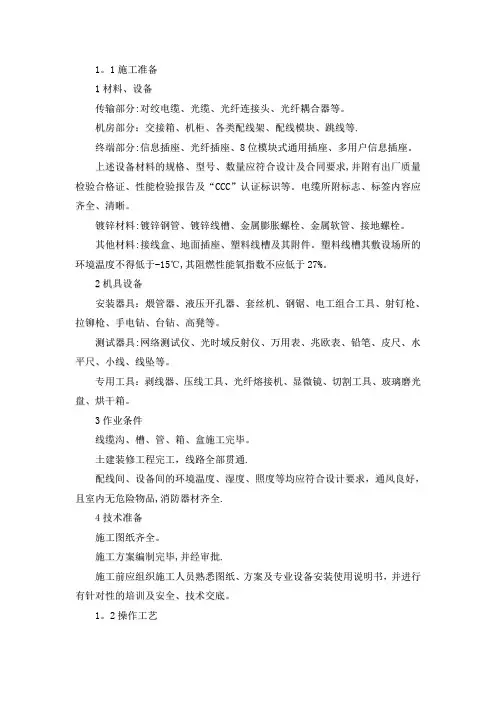

1。
1施工准备1材料、设备传输部分:对绞电缆、光缆、光纤连接头、光纤耦合器等。
机房部分：交接箱、机柜、各类配线架、配线模块、跳线等.终端部分:信息插座、光纤插座、8位模块式通用插座、多用户信息插座。
上述设备材料的规格、型号、数量应符合设计及合同要求,并附有出厂质量检验合格证、性能检验报告及“C C C”认证标识等。
电缆所附标志、标签内容应齐全、清晰。
镀锌材料:镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
其他材料:接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃,其阻燃性能氧指数不应低于27%。
2机具设备安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
测试器具:网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。
专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
3作业条件线缆沟、槽、管、箱、盒施工完毕。
土建装修工程完工，线路全部贯通.配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品,消防器材齐全.4技术准备施工图纸齐全。
施工方案编制完毕,并经审批.施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。
1。
2操作工艺1工艺流程2操作方法(一）、管路敷设：参见闭路电视监控系统管路敷设.（二)、线缆敷设重要管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》Y D J39中相关规定。
线缆敷设一般应符合下列要求:（1）线缆的布放应自然平直，线缆间不得缠绕、交叉等。
(2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑,以免造成线缆的变形与损伤。
（3）线缆在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰。
(4)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。
综合布线施工方案
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线施工方案
综合布线施工方案一、前期准备工作1、综合布线施工前，需要进行细致的规划和设计工作，根据建筑物的结构、布局和用途，制定详细的综合布线方案。
2、选择质量可靠的电线电缆、电源插座及相应的综合布线配件。
3、确定综合布线的路径、布线盘和机房位置，制作详细的施工图纸和设备清单。
4、施工前，需进行充分的安全培训，保证施工人员的安全和设备的安全。
二、综合布线材料装置1、根据设计方案，先要在墙面、地面和吊顶等待敷设电线电缆的线槽，并对其进行打磨、清理和绝缘处理，以保证信号的稳定传输。
2、在设备间、机房等位置设置布线盘，安装电缆桥架等证明器材。
3、在现有的电力线路上新增综合布线时，需加装隔离开关、保护器等保护装置，以免影响电力系统的正常运行。
三、综合布线电缆接头施工1、在布线盘上打扣安装电线头和配线头，接线时，需根据不同类型的电线电缆、电源插座及相应的综合布线配件进行正确的接线。
2、接头处应进行绝缘保护，可涂刷绝缘漆或使用绝缘套管等。
3、接头处应进行充分测试，确保信号传输的准确性和稳定性。
四、综合布线标识及测试1、布线盘、机房等位置应设置明显的标识，以便于使用和维护。
2、完成综合布线后，应进行充分的测试，检验每处接头的连通性、导通性及信号传输的准确性。
3、测试结束后，应填写详细的验收报告，并加以归档。
综合布线施工方案的制定和实施是一个细致、复杂和技术性较强的工作，要确保施工过程中的安全和信号传输的稳定。
因此，在实施综合布线施工前，必须进行充分的规划和设计，选择适宜的材料器材，设定合理的施工流程和标准，加强施工人员的安全培训，加强施工现场的监督和质量控制。
只有如此，才能够顺利完成综合布线工程，保证建筑物内部各个系统的正常运行。
综合布线施工方案

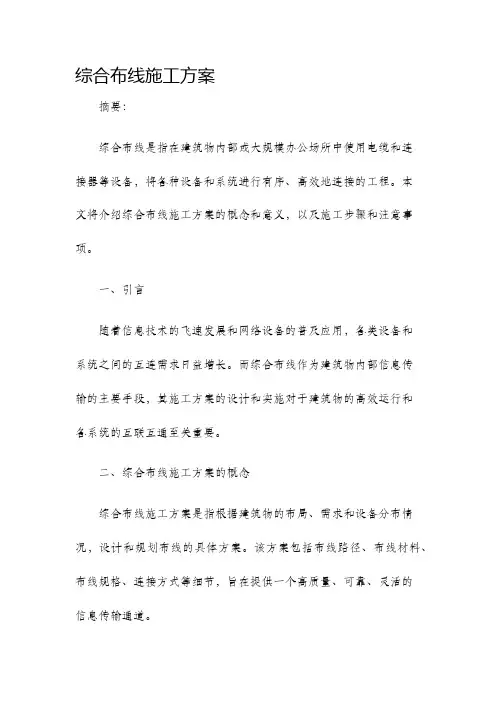

综合布线施工方案
摘要：
综合布线是指在建筑物内部或大规模办公场所中使用电缆和连
接器等设备，将各种设备和系统进行有序、高效地连接的工程。
本
文将介绍综合布线施工方案的概念和意义，以及施工步骤和注意事项。
一、引言
随着信息技术的飞速发展和网络设备的普及应用，各类设备和
系统之间的互连需求日益增长。
而综合布线作为建筑物内部信息传
输的主要手段，其施工方案的设计和实施对于建筑物的高效运行和
各系统的互联互通至关重要。
二、综合布线施工方案的概念
综合布线施工方案是指根据建筑物的布局、需求和设备分布情况，设计和规划布线的具体方案。
该方案包括布线路径、布线材料、布线规格、连接方式等细节，旨在提供一个高质量、可靠、灵活的
信息传输通道。
三、综合布线施工的步骤
1. 项目需求分析和设计：在开始综合布线施工之前，需要了解
项目的需求和规模，进行需求分析和网络设计，确定设备和系统的
布局，以及通信需求和各种限制条件。
2. 布线路径规划：根据项目设计和布局，确定布线路径。
考虑
到电缆的长度、色彩和标识，避免电磁干扰，选择适当的走线方式
和走线通道，保证网络信号的传输质量。
3. 材料和设备准备：根据设计方案，采购所需的布线材料和设备，包括电缆、连接器、补线箱、光纤等。
确保材料的质量和符合
设计要求，准备好所需的工具。
4. 布线施工：根据设计方案和路径规划，进行实际的布线工作。
确保电缆的铺设和连接的正确性和牢固性，避免对已有设备和系统
的干扰。
同时，考虑美观和安全性，采取适当的保护措施和标识，
确保布线的可维护性。
综合布线工程施工方案
综合布线工程施工方案1. 引言综合布线工程是指为建筑物内部提供通信、数据传输、能源传输等各类基础设施的一项工程。
在现代建筑中，综合布线工程的重要性不言而喻，它对于建筑物内部各个部门之间的通信和协作起到了重要的作用。
本文将就综合布线工程的施工方案进行详细的介绍和分析。
2. 施工前的准备工作在进行综合布线工程的施工之前，需要做一些准备工作，以确保施工过程的顺利进行。
2.1. 设计方案的准备在施工前，需要有一个详细的设计方案。
设计方案应包括建筑物各个部分的布线路径、走线管道的布置、插座和接线盒的安装位置等详细信息。
设计方案的准备需要考虑到建筑物的结构和功能需求，以确保综合布线能够满足各个部门的通信和数据传输需求。
2.2. 材料和设备的准备在施工前，需要准备好所需的材料和设备。
常用的综合布线材料包括光纤、网线、走线管道等。
在选择材料时需要考虑到其品质和性能，以确保综合布线系统的质量。
除了材料，还需要准备一些施工所需的设备，如布线工具、计算机等。
这些设备能够提高施工效率，保证施工质量。
2.3. 人员的准备在施工前，需要确定好施工人员的数量和职责分工。
综合布线工程施工需要一定的专业知识和经验，因此需要有经过培训的专业施工人员参与。
同时，也需要有一名负责协调和监督施工进度的工程师。
人员的准备是施工的关键，只有人员技术娴熟、配合默契，才能保证施工质量和进度。
3. 施工流程综合布线工程的施工流程主要包括以下几个步骤：3.1. 打开走线通道在进行综合布线之前，首先需要打开好走线通道。
走线通道可以是墙壁内的走线槽，也可以是天花板下方的走线管道。
打开走线通道需要非常小心，以防损坏建筑物的结构。
3.2. 安装走线管道打开好走线通道后，需要将走线管道安装好。
走线管道可以是塑料管道或金属管道，它们会将线缆隐藏在墙壁或天花板中，保持建筑物的整洁。
在安装走线管道时，需要注意管道的连接和防水措施。
3.3. 布置线缆安装好走线管道后，需要将线缆进行布置。
综合布线专项实施方案
综合布线专项实施方案一、前言。
综合布线是指将各种通信设备通过统一的线缆系统连接起来，实现信息的传输和共享。
在现代办公环境中，综合布线已成为基础设施建设的重要组成部分。
本文档旨在提出一套综合布线专项实施方案，以指导相关工作的顺利进行。
二、需求分析。
1. 现状分析，目前公司办公楼的综合布线存在老化、混乱、不规范等问题，已无法满足日益增长的通信需求。
2. 发展需求，随着公司业务的不断扩展，对网络、电话、监控等通信设备的需求也在不断增加，因此需要进行综合布线改造和升级。
三、实施方案。
1. 规划设计，由专业的网络规划设计团队进行现场勘测和需求分析，制定符合公司实际情况的综合布线方案，并提供详细的施工图纸和材料清单。
2. 材料选型，在规划设计的基础上，选择优质的线缆、接头、配件等材料，确保整个综合布线系统的稳定性和可靠性。
3. 施工实施，由专业的施工队伍进行综合布线系统的安装和调试，确保每一根线缆的连接质量和传输性能。
4. 质量验收，在施工完成后，进行全面的质量验收，确保综合布线系统的各项指标符合相关标准和要求。
四、实施效果。
1. 提升网络性能，新的综合布线系统能够支持更高速率的数据传输，提升公司网络的整体性能和稳定性。
2. 降低维护成本，规范的综合布线系统能够减少故障率，降低维护和维修的成本和工作量。
3. 增强扩展性，新的综合布线系统能够更好地支持公司业务的扩展和升级，为未来的发展提供更大的空间和保障。
五、总结。
综合布线专项实施方案的制定和实施，对于公司的通信设备和网络建设具有重要意义。
通过规范、科学、系统的实施，将为公司的信息化建设和业务发展提供强有力的支持和保障。
希望全体员工能够积极配合，共同推动综合布线专项实施方案的顺利实施，为公司的发展贡献力量。
综合布线 施工方案
综合布线施工方案1. 引言综合布线是指将各种通信线缆、电缆、光纤等进行有序的敷设、连接和管理，以满足网络通信和信息传输的需求。
合理的综合布线施工方案对于保证网络通信质量和信息传输的稳定性至关重要。
本文档将从综合布线施工的准备工作、敷设方式及规范、接头与连接方式、接地保护等方面进行详细介绍，以便施工方可以按照本方案进行顺利的综合布线施工。
2. 准备工作在开始综合布线施工之前，需要进行一系列的准备工作，包括：•现场勘测：对需要进行综合布线的区域进行勘测，了解区域的结构、尺寸以及相关设备的位置，以确定线缆敷设的路径和长度。
•线缆选型：根据实际需求选择合适的线缆类型，包括网络线缆、电源线缆、信号线缆等。
•材料准备：准备所需的线缆、配件、工具等材料，确保数量和型号的准确性和充足性。
3. 敷设方式及规范综合布线的敷设方式和规范对于保证布线的稳定性和可靠性非常重要。
以下是常用的敷设方式和规范：•带穿管敷设：适用于建筑物和墙体之间需要进行布线的情况，通过事先预埋管道，将线缆进行敷设并固定在管道中。
•架空敷设：适用于跨楼层或者跨建筑物的线缆敷设，通过支架将线缆悬挂在空中。
•拉线敷设：适用于简单布线的情况，将线缆直接拉伸至目标位置，并进行固定和保护。
在敷设过程中，需要注意以下规范：•线缆的弯曲半径：不同类型的线缆有不同的最小弯曲半径要求，需要遵守以避免对线缆造成损害。
•线缆的距离和隔离：不同类型的线缆之间需要保持一定的距离和隔离，以防止电磁干扰和信号串扰。
4. 接头与连接方式在综合布线中，接头和连接方式的选择对于保证布线的连接可靠性和稳定性至关重要。
常见的接头和连接方式有以下几种：•RJ45接头：用于网络线缆的连接，采用插拔方式，方便快捷。
•BNC连接器：用于视频信号线缆的连接，采用螺纹连接，稳定可靠。
•XLR连接器：用于音频信号线缆的连接，采用插拔方式，对信号传输的稳定性要求较高。
在进行接头和连接时需要注意以下事项：•使用质量可靠的接头和连接器，以确保信号传输的质量和稳定性。
综合布线施工方案和措施
综合布线施工方案和措施1施工材料准备1、主要材料有敷设用管、线、信息插座及电话插座。
（1）材料规格、数量、质量在施工前应进行检查，无出厂检验证明的材料不得在工程中使用。
（2）各种型材的材质、规格、型号应符合设计文件的规定。
（3）金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。
（4）管材采用焊接钢管，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
2、缆线的要求：（1）对电缆线的电气性能按国家检测标准进行抽样测试，并作好测试记录。
（2）电缆线标志、标签内容应齐全、清晰，必须有出厂证明及合格证。
（3）电缆外护线套需完整无损。
（4）电缆线的规格应符合设计的规定和合同要求。
3、接插件要求：（1）插座连接器的型号、数量及安装位置须满足设计要求。
（2）信息插座、配线模块及其它接插件的部件型号、材质须满足设计要求。
2技术要求1、根据设计要求及图纸内容，对信息点的分布位置、数量及用途进行明确，然后确定信息插座、线等封样。
2、根据各层已做好的线槽，将线缆通过金属管引进到每个房间的吊顶内部、墙壁或者柱子等部位的信息插座。
3、水平布线子系统的通信距离即配线架到工作区的信息插座之间的线缆长度小于90m，其它相关线缆、配线架上的跳线和工作区中的连线不超过10m，一般跳线小于6m，信息连线小于3m。
4、综合布线采用标记管理线路。
通过信息插座标记、电缆标记、插入标记的色标来表明楼层交接间、序号；电缆线的起始位置和线缆的性质。
5、在施工过程中除随时进行分区测试外，在整个工程完工后，对系统进行整体自测。
测试通路真正模拟实际应用环境，即测试通路中包括线缆、连接线、插座和插头。
3主要施工工具及机具煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳、网络测试仪、测通断仪器、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠、剥线器、压线工具等4操作工艺1、施工工艺顺序管路敷设→放线→端接→做标识→链路测试→跳线及测试→信息插座安装(1）管路敷设：1）工程采用金属电线管，管路连接应采用专用扣压式连接头进行连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线施工方案
(一)施工前的检查
1．在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：
（1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；
（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；
（3）电源已经接入设备间，应满足施工需要；
（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；
（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。
2．交接间环境要求
（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。
3．器材检验要求(略)
4．安全要求(略)
5．技术准备(略)
（二）双绞线传输通道施工
1. 金属管的敷设
（1）金属管的要求
金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝
在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
（3）金属管的弯曲
在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住
管子，手板弯管器，便可得到所需要的弯度。
暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm。
（4）金属管的连接
金属管连接应牢靠，密封应良好，两管口应对准。
套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。
金属管的连接采用短套接时，施工简单方便；采用管接头螺纹连接则较美观，可保证金属管连接后的强度。
金属管进入信息插座的接线盒后，暗埋管可用焊接固定，管口进入盒内的露出长度应小于5mm。
明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。
（5）金属管的敷设
a．金属管的暗设应符合下列要求：
*预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm处设置暗线盒。
*敷设在混凝土、水泥里的金属管，其它基应坚实、平整、不应有沉陷，以保证敷设后的线缆安全运行。
*金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。
管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
*金属管道应有不小于0.1%的排水坡度。
*建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。
*金属管内应安置牵引线或拉线。
*金属管的两端应有标记，表示建筑物、楼层、房间和长度。
b．光缆与电缆同管敷设时，应在金属管内预置塑料子管。
将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的2.5倍。
2．金属线槽的敷设
（1）线槽安装要求
* 线槽安装位置应符合施工图规定，左右偏差视环境而定，最大不应超过50mm；
* 线槽水平每米偏差不应超过2mm；
* 垂直线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；
* 线槽节与节间用接头连接板拼接，螺钉应拧紧。
两线槽拼接处水平度偏差不应超过2mm；
* 当直线段桥架超过30m或跨越建筑物时，应有伸缩缝。
其连接宜采用伸缩连接板；
* 线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。
* 盖板应紧固。
* 支吊架应保持垂直，整齐牢靠，无歪斜现象。
（2）水平子系统线缆敷设支撑保护
预埋金属线槽支撑保护要求：
a．在建筑物中预埋线槽可为不同的尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过25mm；
b．线槽直埋长度超过15m或在线槽路由交叉、转弯时宜设置拉线盒，以便布放线缆盒时维护。
c．拉线盒盖应能开启，并与地面齐平，盒盖处应能开启，并采取防水措施。
d．线槽宜采用金属管引入分线盒内。
设置线槽支撑保护：
a．水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m；
b．金属线槽敷设时，下列情况设置支架或吊架：线缆接头处、间距3m、离开线槽两端口0.5m处、线槽走向改变或转弯处。
在活动地板下敷设线缆时，活动地板内净空不应小于150mm。
如果活动地板内作为通风系统的风道使用时，地板内净高不应小于300mm。
在工作区的信息点位置和线缆敷设方式未定的情况下，或在工作区采用地毯下布放线缆时，在工作区宜设置交接箱。
（3）干线子系统线缆敷设支撑保护。
