初中物理画电路图专题训练-打印版
中考物理电学作图类(家庭电路、电与磁)作图题专项练习(含解析)

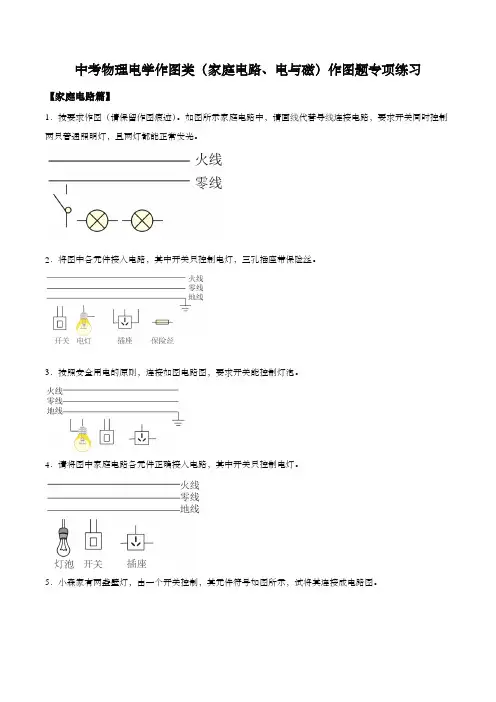

中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。
如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。
4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。
7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。
8．用笔画线代替导线将下列元件连入电路。
9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。
图乙为示意图，请完成接线。
12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。
中考物理作图专题《电学作图》专项训练(解析版)

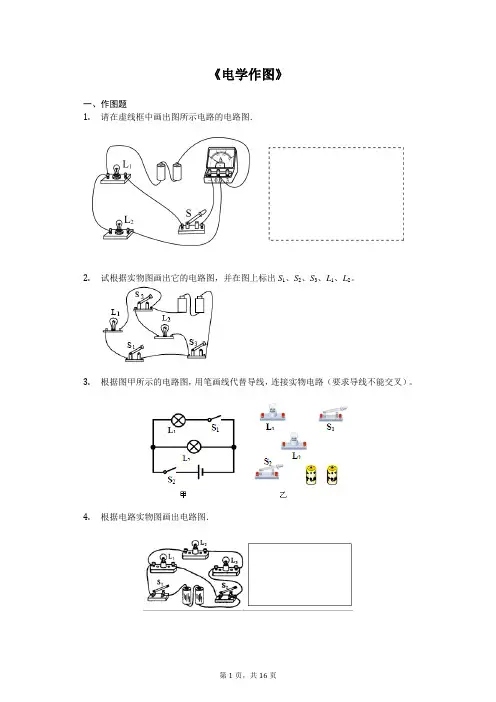

《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。
九年级物理：电路画图题训练

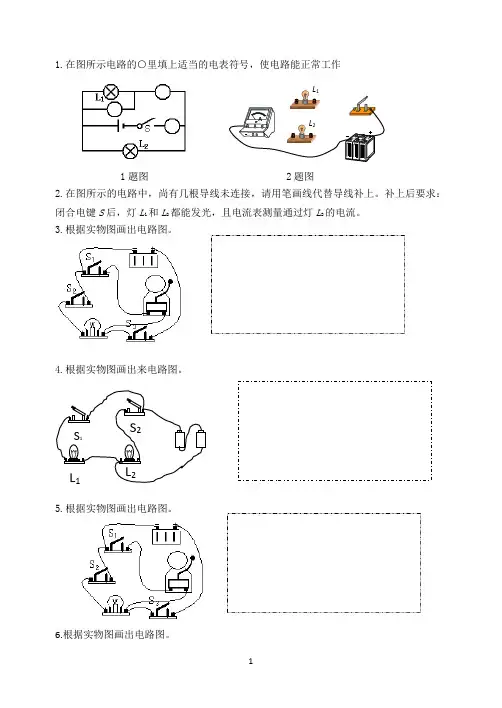

1.在图所示电路的○里填上适当的电表符号，使电路能正常工作 1题图 2题图
2.在图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S 后，灯L 1和L 2都能发光，且电流表测量通过灯L 2的电流。
3.根据实物图画出电路图。
4.根据实物图画出来电路图。
5.根据实物图画出电路图。
6.根据实物图画出电路图。
0.6 3 A L 1 L 2
L 1 L 2
S 2 S 1
7.按要求画出来电路图，并且连接电路图。
要求：L1和L2并联；电压表测量L1两端的电压；电流表测量通过L2两端的电流.
8.由父、母、小孩组成的三口之家，用投票方式决定是否在暑假赴武夷山旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游。
请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。
画出电路图。
9.由一个电源、一只开关和两个阻值相等的电阻组成的电路，电源电压恒为6V，当开关由闭合变成断开时，电路的总功率减少了6W．请设计符合题意的两种不同电路，并填写对应的电阻的阻值．
电路一：电路二：。
初中物理电路图专题训练

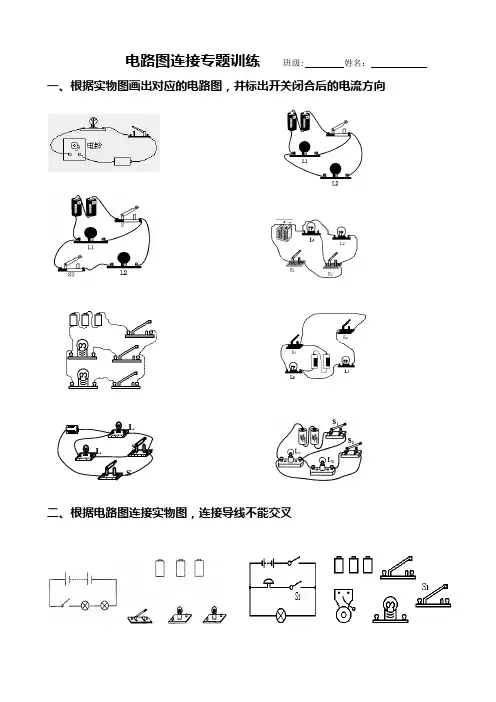

电路图连接专题训练 班级: 姓名： 一、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
二、根据电路图连接实物图，连接导线不能交叉
L L S S
三、电路识别
1、电路的连接情况有三种如右上图所示：只闭合开关S1 ，电路为；只闭合开关
S2 ，电路为；同时闭合开关S1和S2 ，电路为。
〔填“通路〞、“开路〞
或“短路〞〕
2、如下图电路，如果同时闭合开关S1S3，且断开S2，那么灯L1、L2为联；
要使灯L1、L2组成串联电路，只要闭合开关.
四、电路设计
1、楼道里，利用光敏材料制成“光控开关〞，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关〞，当有人走动发出声音时，自动闭合；无人走动时，自动断开。
假设将这两个开关配合使用，就可以使楼道灯变得“智能化〞，这种“智能〞电路正确的选项是〔〕
2、一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
在下列图所示
的电路，你认为符合上述要求的是〔〕
A B C D
3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的选项
是。
初中物理电路图练习题(精选课件)

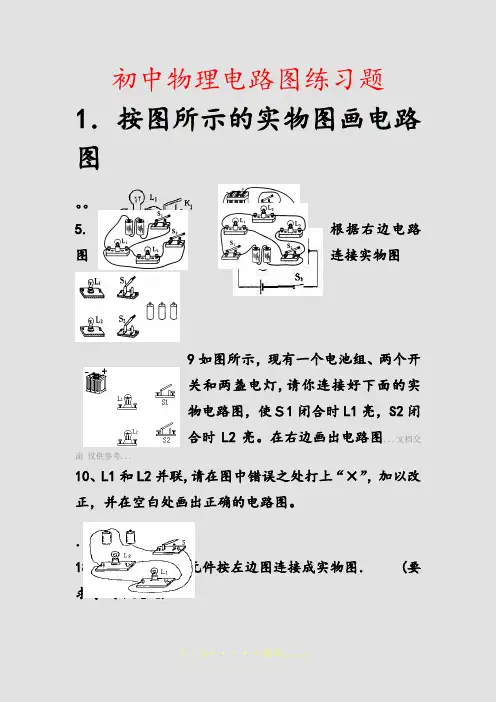

初中物理电路图练习题1．按图所示的实物图画电路图。
5.根据右边电路图连接实物图9如图所示，现有一个电池组、两个开关和两盏电灯,请你连接好下面的实物电路图，使Ｓ1闭合时L1亮，S2闭合时L2亮。
在右边画出电路图...文档交流仅供参考...10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
．18、将右图的电路元件按左边图连接成实物图．(要求导线不交叉）５.请将下图中的元件连接成并联电路，开关S1控制整个电路,Ｓ２控制L２，电流表测L1的电流。
并画出电路图。
...文档交流仅供参考...3.请根据下图所示的电路，用笔画线作导线,将图中的实物连接起来使之完整。
8．在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求:在需改动的导线上打叉,用笔将改动后的导线画出，导线不要交叉．...文档交流仅供参考...9、请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”,然后用铅笔画出这根导线改动后的连接位置。
)...文档交流仅供参考... 15、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流.（1）该图测B灯的电流，电流表的连接有什么错误？（２）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出.（３）在（２）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出。
...文档交流仅供参考...5。
在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。
要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。
请设计一个电路，并按设计连接右上图的实物图。
...文档交流仅供参考... 12.如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图;b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来....文档交流仅供参考...22.(2009•兰州）根据图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉）.25．请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．35．请在图中用铅笔连线代替导线,把各电路元件连接起来，要求:开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．...文档交流仅供参考...43.同学们在探究“并联电路中干路电流与各支路电流关系"的实验时，设计了如图所示的电路图:ﻫ(1)请你根据电路图连接实物图．ﻫ...文档交流仅供参考...45.(200４•郴州）现有如下器材：一个电池组，三个开关,两个灯泡L1、L２，导线若干．请你按以下要求在左面画出你设计的电路图.要求:①L１、Ｌ2并联；②Ｓ１控制Ｌ１和L2；③Ｓ2只控制Ｌ2...文档交流仅供参考...8１。
初中物理--电学作图专题(带答案)
电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。
4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。
请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。
6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。
(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。
9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
试根据图甲将图乙中的实物用笔画线代替导线连接起来。
(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。
13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。
初中物理电路图专题训练
初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向L2L1S2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：A BC Dab4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
B 组1、请根据右图的实物图，在左侧边框内画出相应的电路图红灯绿灯前门后门S 1S 2S 3第14题-+S3S2S1E2E12、根据实物图，画出相应的电路图． 3.按照实物图画出电路图4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。
5.根据下图电路图，连接实物图。
6.按照电路图将实物连接起来。
7、如图7所示，按电路图用笔画线作导线，将元件连接起来.LLSS8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。
初中物理电学作图专题(含答案)
中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。
（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。
要求：当开关S闭合时，电路连接正确。
4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
5．如图所示，两灯泡的额定电压均为220V。
当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。
9．如图所示，螺线管与电源、开关S组成闭合回路。
在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。
请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。
10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。
某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。
请把电路连接完整。
12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
