空气调节用制冷技术复习资料整理
空气调节用制冷技术复习整理
空气调节用制冷技术复习整理空气调节用制冷技术第一章（整章内容都要掌握）1. 单位质量制冷量的定义；单位质量制冷剂在蒸发器内获得的冷量。
2. 单位质量制冷剂所消耗的功.单位质量制冷剂在压缩机中被绝热压缩时，压缩机的耗功量为：Wc=h2-h13. 制冷系数的定义，制冷系数的计算；制冷系数为单位耗功量所获得的冷量。
公式：4. 逆卡诺循环的制冷系数，供热系数，各自的定义，相互的关系；制冷系数：单位耗功量所获得的冷量；逆卡诺循环的制冷系数与制冷剂的性质无关，仅取决于被冷却物和冷却剂的温度。
供热系数：单位耗功量所获得的热量。
关系：5. 热泵的制冷系数；指单位理论耗功率的供热量。
6. 蒸汽压缩制冷循环的理论循环过程（必须掌握文字表述和图示方法）及其热力计算；理论循环由两个等压过程、一个绝热压缩过程和一个绝热节流过程组成。
7. 理论循环与实际循环的区别（P5图1-4a，b）理论循环与理想循环相比：1.用膨胀阀代替膨胀机；2.蒸汽的压缩在过热区进行，而不是在湿蒸汽区内进行；3两个传热过程均为等压过程，并且具有传热温差。
8. 掌握过热度和再冷度的定义；过热度：在理论循环过程中，1—1为低压蒸汽等压回热过程，1点的温度称为过热温度，其与蒸发温度的差值称为过热度。
再冷度：在高压液态制冷剂在冷却过程线中，其所达到的温度称为再冷温度，冷凝温度与它的差值称为再冷度。
9. 掌握单位容积制冷量的定义，热力完善度的定义；单位容积制冷量指压缩机吸入1m3制冷所产生的冷量。
公式：10. 蒸汽压缩式制冷循环的改善（如蒸发温度，冷凝温度的影响；懂得画图，特别是压焓图）；改善：1.采用再冷却液态制冷剂；2.采用膨胀机回收膨胀功可以降低所消耗的功率；3.才哦能够多级压缩减少过热损失。
11. 过冷对制冷性能的影响；过热的分类及其对制冷性能的影响（会画相关的图）；过冷使制冷剂得到充分的冷凝，提高了制冷效率。
过热可以分为有害过热和有效过热。
采用蒸汽回热循环虽然单位质量制冷能力有所增加，但是压缩机的耗功量也增加了。
制冷与空气调节技术复习提纲介绍
制冷与空气调节技术复习提纲●制冷,又称“致冷”，就是使自然界的某物体或空间达到低于周围环境温度，并使之维持这个温度。
或从低于环境温度的空间或物体中吸取热量，并将其转移给环境介质的过程称为制冷。
●实现制冷的途径两种途径：（1）利用天然冷源如：天然冰、冷水、深井水。
（2）利用人造冷源----人工制冷（机械制冷）●制冷技术的分类（1）普通制冷：低于环境温度至-100℃（173K）。
冷库技术和空调用制冷技术属于此类；（2）深度制冷：-100℃至-200℃（73K）。
空气分离技术的工艺用制冷属于此类；（3）低温制冷：-200℃（73K）至-268.95℃（4.2K）。
4.2K是液氦的沸点；（4）极低温制冷:低于4.2K。
●实现人工制冷的方法（1）相变制冷即利用物质相变（如融化、蒸发、升华）的吸热效应实现制冷。
固体融化制冷：冰融解制冷（如：冰蓄冷）固体升华制冷：固态二氧化碳在大气压下升华吸热；液体气化制冷：液体气化时的吸热效应实现制冷，此种方法应用最广。
（2）气体绝热膨胀制冷高压气体经绝热膨胀后可达到较低的温度，冷低压气体复热需吸收热量，从而实现制冷。
（3）热电制冷热电制冷是一种以温差电现象为基础的制冷方法，它利用珀尔帖效应原理达到制冷目的。
（4）气体涡流制冷利用涡流效应（蓝克---赫尔胥效应）的一种特殊制冷方式。
所谓涡流效应是指压缩气体经过涡流管产生的涡流，使气体分离成热、冷两部分，中心部分为冷气流，边缘部分为热气流的现象。
利用冷气流的复热过程即可制冷。
●制冷剂：在制冷系统中不断地循环以实现制冷目的的工作物质。
一、常用制冷剂（一）氨（二）氟利昂 R12、R134a、R22、（三）碳氢化合物常用的碳氢化合物制冷剂为R600a（四）混合制冷剂共沸制冷剂与非共沸制冷剂二、制冷剂的选用原则（1）热力学性质方面1、在工作温度范围内有合适的压力和压力比，即蒸发压力P0不低于大气压力，常温下制冷剂的冷凝压力不要过高。
2、制冷剂的单位容积制冷量要大。

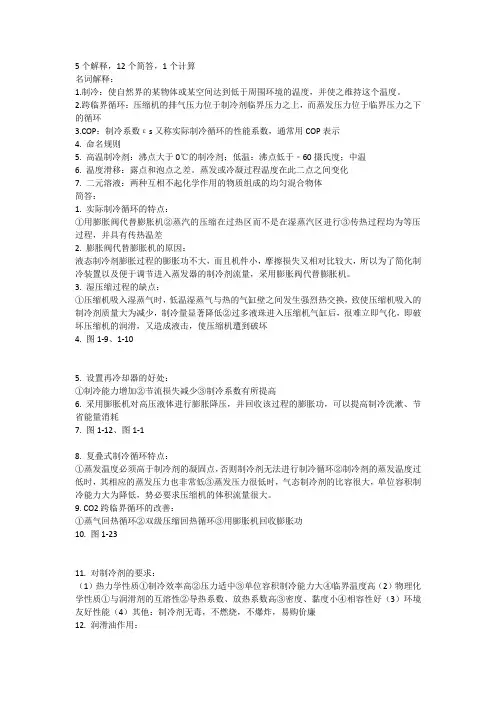

(完整版)空气调节用制冷技术考试重点
①压缩机吸入湿蒸气时，低温湿蒸气与热的气缸壁之间发生强烈热交换，致使压缩机吸入的制冷剂质量大为减少，制冷量显著降低②过多液珠进入压缩机气缸后，很难立即气化，即破坏压缩机的润滑，又造成液击，使压缩机遭冷却器的好处：
①制冷能力增加②节流损失减少③制冷系数有所提高
20.常用节流装置：手动膨胀阀、浮球式膨胀阀、热力膨胀阀、电子膨胀阀、毛细管和节流短管
21.充液式热力膨胀阀特点：优点阀门工作不受膨胀阀和平衡毛细管所处环境温度的影响；缺点随蒸发温度的降低，过热度有明显上升的趋势（过热度变化不均衡）
22.充气式热力膨胀阀特点：
23.其他充注式热力膨胀阀特点：
24.毛细管工作原理：液体比气体更容易通过
12.润滑油作用：
①减少摩擦②带走摩擦热③减少泄漏
13.制冷压缩机密封性能分类：开启式、半封闭式、全封闭式
14.活塞式制冷压缩机分类：
①气体在气缸内的流动情况，顺流式、逆流式②气缸排列和数目的不同，卧式、立式、多缸式③构造不同，开启式、封闭式
15.影响活塞式制冷压缩机实际工作过程的因素：
气缸余隙容积、进排气阀阻力、吸入过程气体被加热的程度、漏气。ηv=λvλpλtλl容积系数、压力系数、温度系数、密封系数
27.油分离器分类：惯性式、洗涤式、离心式、过滤式
28.图7-11单效溴化锂、图7-17a双效溴化锂
29.双效溴化锂吸收式制冷机的特点：设有高、低压两级发生器。高、低温两级溶液热交换器，有时还设置溶液预热器。热力系数可达1.0以上；冷凝器的热负荷仅为普通单效机的一半。
计算：例题1-1、1-2
一．填空题每题3分，共30分
8?活塞式压缩机的输气系数受（余隙容积，吸、排气阀阻力，气缸壁与制冷剂热交换，压缩机内部泄漏）影响。
制冷复习大纲-整理版
绪 论1. 制冷、空调的定义。
制冷：利用人工的方法，把某物体或某空间的温度降低到低于周围环境介质的温度，并使之维持一定时间。
实质：将热量从被冷却对象中转移到环境中。
空调：空气调节，就是调节房屋、机舱、船舱、车厢等内部的空气温度、湿度、洁净度、气流速度等使达到一定的要求。
2. 常见制冷方法的分类。
1.按制冷工作原理划分物质相变 气体膨胀制冷 热电制冷 2.按制冷技术的温度划分普通制冷 深度制冷 低温制冷 超低温制冷 3.按补偿能量的形式（或驱动方式）以机械能或电能为补偿: 蒸气压缩式 热电式制冷机以热能为补偿: 蒸气吸收式 蒸气喷射式 蒸气吸附式制冷机3. 二热源与三热源可逆热机性能系数的计算。
机械或电驱动制冷机制冷系数ε:0/Q W ε= 热能驱动制冷机热力系数ζ: 0/g Q Q ζ= 二热源：单位质量的制冷剂吸收热量：00() kJ/kg a b q T s s =- 单位质量的制冷剂放出热量：() kJ/kg k k a b q T s s =- 外界输入功：00()() kJ/kg c e k k a b w w w q q T T s s =-=-=-- 制冷系数（COP ）：0000()()()a b c ck a b k T s s T q w T T s s T T ε-===---制冷系数大小只取决于两个热源的温度；T0增大或Tk 减小，ε增大 逆卡诺循环难以实现的原因 ： a) 无温差的传热过程难以实现； b) 膨胀机等熵膨胀不经济； c)湿压缩不利于压缩机正常工作供热系数：热泵的性能系数COP(供热系数)，常用μ表示。
供热系数=供热量/补偿能量011k c c cq w q w w με+===+> 三热源：对于以热能驱动的制冷机，制冷机从驱动热源（温度为Tg ）吸收热量Qg 作为补偿，完成从低温热源吸热，向高温热源排热的能量转换。
000g a g a gT T Q T Q T T T ε-==⨯-其中：00a T T T -为工作在T a ，To 可逆机械制冷机的制冷系数；g agT T T -为工作在T a 、 Tg 之间的可逆热机机的热效率 第一部分 蒸汽压缩式制冷1. 逆卡诺循环的组成、计算和制冷系数的表示方法。
空气调节用制冷技术
空气调节用制冷技术复习秘籍名词解释1、制冷:制冷就是将自然界的某物体或某空间达到低于周围环境温度，并使之维持这个温度。
2、制冷压缩机性能系数：单位耗功量所获取的冷量,（补充公式1-2）3、间接供冷:所谓间接供冷就是利用工质在蒸发器内冷却然后利用载冷剂去冷却其他冷却介质，或将载冷剂远距离输送实现间接制冷。
4、吸收式制冷热力完善度:表示制冷系统实现热力系数ζ与此情况下最大热力系数ζmax的比值ηa（补充公式）5、制冷效率：表示制冷剂性能对制冷系统的影响，是实际制冷系数ε与考虑温差的理想制冷系数εc的比值（补充公式）6、蒸汽压缩制冷热力学原理：液体气化法，只要创造一定的低压条件，利用液体汽化吸收热量这个物理现象实现制冷。
7、制冷剂：制冷装置中进行制冷循环的物质。
8、吸收式制冷热力系数ζ：吸收单位热能的制冷量（补充公式）。
9、复叠式制冷循环：用高温级制冷循环制备的低温去冷凝低温级制冷循环已获得更低的温度，这样的制冷循环称为复叠式制冷循环。
10、热泵：冬季制冷剂在蒸发器内吸收室外较冷空气的热量，而通过冷凝器加热室内空气进行供热。
这种装置称为热泵。
μ=ε+1填空1、人工制冷过程必须遵守（热力学第二定律）。
2、实现人工制冷的办法，按物理过程不同有（液体气化法、气体膨胀法、电热法、固体绝热去磁法）。
3、普通制冷：高于-120℃，深度制冷-120℃至20k，低温和超低温20K以下。
4、蒸汽压缩制冷热力学原理（创造一定低压，液体汽化吸热从而实现制冷）。
5、蒸汽压缩制冷的理论循环与理想制冷循环比有（膨胀阀代替膨胀机、干压缩代替湿压缩、等压吸热散热代替等温吸热散热）三个特点。
6、根据构造不同压缩即可分为（开启式）（封闭式）。
7、制冷剂管径确定应考虑（经济）（压力降）（回油）。
8、浮球膨胀阀的工作原理时（根据浮球因液面的升高或降低来改变膨胀阀的开度）9、吸收式制冷最大热力系数随热源温度Tg的升高，环境温度Te的降低以及被冷却介质温度To的升高而（增大）10、容积式制冷压缩机工作原理（通过改变工作容积的大小，周期性将制冷剂进行压缩成高压，实现制冷）11、蒸汽压缩制冷的理论循环与理想循环比有（节流损失）（过热损失）（温差损失）三部分损失12、Ｒ７１７与润滑油的关系是（不溶）Ｒ２２与润滑油的关系是（互溶）13、ＬｉBr——H2O吸收式制冷，其中（H2O）作为制冷剂（LiBr）作为吸收剂14、吸收式制冷其中（低）沸点为制冷剂，（高）沸点为吸收剂15、溴化锂吸收式制吸收剂溶液是（浓）溶液，制冷剂——吸收剂溶液是（稀）溶液16、压缩机容量调节包（括运转速度调节）（机械式容量调节）17、离心式压缩机运转时出现的这种气体来回倒流撞击现象称为（喘振）18、节流结构的辅助设备：（储液器、气液分离器、过滤器和干燥器、油分离器、集油器、不凝性其他分离器、安全装置）。

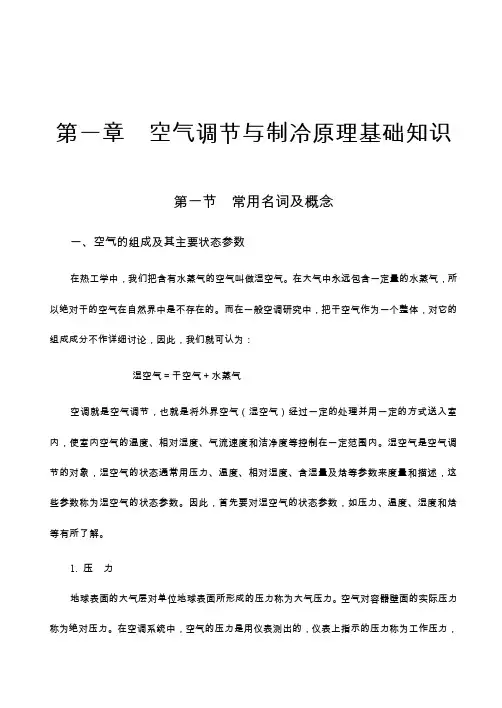

第一章空气调节与制冷原理基础知识
第一章 空气调节与制冷原理基础知识第一节常用名词及概念一、空气的组成及其主要状态参数在热工学中，我们把含有水蒸气的空气叫做湿空气。
在大气中永远包含一定量的水蒸气，所以绝对干的空气在自然界中是不存在的。
而在一般空调研究中，把干空气作为一个整体，对它的组成成分不作详细讨论，因此，我们就可认为：湿空气＝干空气＋水蒸气空调就是空气调节，也就是将外界空气（湿空气）经过一定的处理并用一定的方式送入室内，使室内空气的温度、相对湿度、气流速度和洁净度等控制在一定范围内。
湿空气是空气调节的对象，湿空气的状态通常用压力、温度、相对湿度、含湿量及焓等参数来度量和描述，这些参数称为湿空气的状态参数。
因此，首先要对湿空气的状态参数，如压力、温度、湿度和焓等有所了解。
1. 压力地球表面的大气层对单位地球表面所形成的压力称为大气压力。
空气对容器壁面的实际压力称为绝对压力。
在空调系统中，空气的压力是用仪表测出的，仪表上指示的压力称为工作压力，它是以当地大气压作为参考点，所测得的工作压力就不是绝对压力，而是绝对压力与当时当地大气压的差值，也称为表压力。
压力的单位用帕（Pa）或千帕（kPa）表示。
工作压力与绝对压力的关系为：绝对压力＝当地压力＋工作压力只有绝对压力才是湿空气的状态参数。
凡未指明是工作压力的，均应理解为绝对压力。
由上所述的湿空气是由干空气和水蒸气所组成的混合气体，所以湿空气的压力即为干空气分压力p g与水蒸气的分压力p s之和，即：p＝p g＋p s（1.1）在空调工程中所处理的湿空气就是大气，所谓湿空气的总压力p就是当地的大气压p b，即：p b＝p g＋p s（1.2）为了对湿空气的压力，特别是对其中水蒸气的分压力有进一步的认识，必须了解饱和空气和未饱和空气的概念。
饱和空气：在一定的温度条件下，空气中水蒸气分子的含量越多，水蒸气的分压力就越大。
如果空气中水蒸气的含量超过某一含量时，空气中就有水析出。
这说明在一定温度条件下，湿空气中容纳的水蒸气的数量是有一个最大限度的。
空气调节用制冷技术考试复习重点
空调制冷技术复习提刚和名词解释复习提纲第一章 蒸汽压缩式制冷循环的热力学原理二种制冷循环 一、逆卡诺循环：组成：由两个定温过程和两个绝热过程组成。
温－熵图计算：制冷系数、制冷量、耗功。
无传热温差时为00T T T k -=ε 有传热温差时为()()000000T T T T T T T T T k k k ∆--∆+∆-=-=ε 二、蒸汽压缩式制冷循环：理论循环的组成；理想循环——同逆卡诺循环； 理论循环的特点：1、膨胀阀代替膨胀机；（产生节流损失）2、干压缩代替湿压缩；（湿压缩的缺点，代替后的损失为过热损失）3、传热过程为定压过程，并且有传热温差。
理论循环特点的原因：改善蒸汽压缩式制冷循环的措施；三、热力计算：已知：制冷量、蒸发温度、冷凝温度、吸气温度、再冷温度（或回热温度）求：1、单位质量（容积）制冷剂的制冷量；2、制冷剂的质量（体积）流量；3、冷凝器的热负荷；（回热器的热负荷）；4、压缩机的理论功耗；5、理论制冷系数。
四、实际制冷循环的特点：1、 压缩过程不是绝热过程，气体与气缸壁存在热交换及摩擦生热；2、 制冷剂流经压缩机进气阀和排气阀时有节流损失；3、 制冷剂通过管道、冷凝器和蒸发器等设备时，制冷剂与管壁或器壁间有摩擦及与外部有热交换。
第二章 制冷剂和载冷剂一、制冷剂1、 对制冷剂的要求热力学性质（蒸发冷凝压力、单位容积制冷能力、临界温度、凝固温度、绝热指数） 物理化学性质（在润滑油中的可溶性、导热系数、放热系数、密度、粘度、腐蚀性、稳定性、安全性（燃烧爆炸性）、毒性、价格2、 制冷剂的种类代号无机化合物（代号首位是7，后面是分子量的整数）卤代烃（氟利昂族）（代号计算方法）多元混合溶液（代号首位为5）烃类（甲烷和乙烷代号同氟利昂，其它同无机化合物。
3、常用制冷剂的性质及用途：二、载冷剂为什么要用载冷剂？盐水溶液的四区、两线、一点的含义。
第三章制冷压缩机一、活塞式压缩机的构造1、型式：逆流顺流式；卧式立式高速多缸式、开启式封闭式2、开启式结构：机体、曲轴连杆机构、气缸套及进排气合件、卸载装置、润滑系统；3、封闭式结构：二、活塞式压缩机的性能1、工作过程活塞排量（理论排气量）、容积效率（余隙、节流、预热、气密系数）2、已知压缩机的几何参数（直径、行程、转数）、求气缸的工作容积、压缩机的理论排气量、质量流量还已知压缩机的工况参数、容积效率、指示效率、摩擦效率、传动效率求压缩机的制冷量、指示功率、摩擦功率、轴功率、配用电机功率3、蒸发温度冷凝温度如何影响压缩机性能？压缩比、容积效率、指示效率、摩擦效率；制冷量、轴功率、能效比（EER单位电动机输入功率的制冷量）、压缩机性能系数（COP 单位轴功率的制冷量）。
空气调节用制冷复习
制冷剂：用于气化制冷的液体。
蒸汽压缩式制冷的工作原理是使制冷剂在压缩机、冷凝器、膨胀阀和蒸发器等热力设备中进行压缩、放热冷凝、节流和吸热蒸发四个主要热力过程，从而完成制冷循环，实现对被冷却介质的制冷效果。
制冷系数为单位耗功量所获取的冷量。
供热系数为单位耗功量所获取的热量。
热泵的供热量永远大于所消耗的功量。
实际采用的蒸汽压缩式制冷与理论相比：用膨胀阀代替膨胀机；蒸汽压缩在过热区，而不是在湿蒸汽区内进行；两个传热过程均为等压过程，而且具有传热温差。
设膨胀阀代替膨胀机的原因：液态制冷剂膨胀过程的膨胀功不大，而且机件小、摩擦损失又相对比较大，所以为了简化制冷装置以及方便调节进入蒸发器的制冷剂流量。
采用膨胀阀代替膨胀机，制冷系数有所降低，其降低程度称为节流损失。
压缩终态为过热蒸汽，压缩耗功量也会增加，其制冷系数也会降低，其降低程度就为过热损失。
为了使膨胀阀前液态制冷剂得到再冷却，可以采用在冷却器或回热循环。
一般空调用制冷装置并不单独设置再冷却器，而是适当增大冷凝器面积，并使冷却剂与制冷剂呈逆流换热，以达到再冷目的。
一般只有当压缩比Pk/p0大于8时采用多级压缩循环。
空调用离心式或螺杆式冷水机组常用的具有闪发蒸汽分离器。
由于有了闪发蒸汽分离器，既减少了以及压缩的制冷剂流量，又降低了二级压缩机进口的蒸汽温度和比容，从而降低压缩机的功耗，故也称闪发蒸汽分离器为经济器。
复叠式蒸汽压缩制冷：为了降低冷凝压力，设人造冷源，使这种制冷剂冷凝。
亚临界循环：制冷循环的冷凝压力远离制冷剂的临界压力。
跨临界循环：排气压力位于制冷剂临界压力之上，而蒸发压力位于临界压力之下。
气体冷却器：压缩机的排气压力高于临界压力，制冷剂在超临界区定压放热，与常规亚临界状态下的冷凝过程不同，换热过程依靠显热交换来完成，此时制冷剂高压端热交换器不在称为冷凝器。
对制冷剂的基本要求：热力学性质：制冷效率高；压力适中；单位容积制冷能力大；临界温度高。
物理化学性质：与润滑油的互溶性；导热系数、放热系数高；密度、黏度小；相容性好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气调节用制冷技术复习资料空气调节用制冷技术（第四版）考试题型 (2)一、填空 (2)二、名词解释（ (2)三、简答 (2)四、计算题 (2)空气调节用制冷技术作业 (4)第一章蒸汽压缩式制冷的热力学原理 (4)第二章制冷剂与载冷剂 (5)第三章制冷压缩机 (5)第四章制冷装置的换热设备 (7)第五章节流装置和辅助设备 (7)第六章蒸气压缩式制冷装置的性能调节 (8)第七章吸收式制冷 (10)制冷技术复习大纲 (10)第一章蒸汽压缩式制冷的热力学原理 (10)第二章制冷剂与载冷剂 (10)第三章制冷压缩机 (10)第四章制冷装置的换热设备 (11)第五章节流装置和辅助设备 (11)第六章蒸气压缩式制冷装置及运行调节 (11)第七章吸收式制冷 (11)第八章水系统与制冷机房 (11)制冷技术试题集 (12)《空气调节用制冷技术》试题及其参考答案 (14)一、判断题 (14)二、选择题 (23)三、判断题：（２５分） (38)四、简答题： (38)五、选择题2 (39)问答题 (43)空气调节用制冷技术习题及思考题集及答案 (47)空气调节用制冷技术习题及思考题集 (47)一、填空题 (47)二、选择题 (50)三、名词解释 (59)四、判断题 (60)五、问答题 (64)六、计算题 (65)空气调节用制冷技术习题集答案 (66)填空题 (66)选择题 (67)名词解释 (67)判断题 (68)问答题 (68)计算题 (74)空气调节用制冷技术（第四版）考试题型一、填空（每空2分，共20分）⒈单级蒸汽压缩制冷系统，是由（制冷压缩机）、冷凝器、蒸发器和（节流阀）四个基本部件组成。
⒉对制冷剂的物理化学方面的选择要求，要求制冷剂的粘度尽可能（小），纯度要（高），热化学稳定性要（好），高温下不易分解。
⒊目前广泛采用的载冷剂有（水）、（盐水溶液）、有机化合物等三大类。
⒋为了获得更低的（蒸发温度），有时需采用复叠制冷循环。
⒌半导体制冷属于（热电）制冷，是利用（热电）效应来实现的。
二、名词解释（每题4分，共20分）⒈氟利昂氟利昂是饱和碳氢化合物的卤族（氟、氯、溴）衍生物的总称。
⒉非共沸溶液类制冷剂非共沸溶液类制冷剂是由两种或两种以上（1分）相互不形成共沸溶液（2分）的单组分制冷剂混合（1分）而成的制冷剂。
⒊单位制冷量单位制冷量是指制冷压缩机（1分）每输送1kg制冷剂（1分）经循环（1分）从低温热源中制取的冷量（1分）。
⒋单级理论制冷循环制冷系数单级理论制冷循环制冷系数是理论制冷循环中（1分）的单位制冷量和单位循环净功（单位理论功）之比（2分），即理论制冷循环的效果和代价之比（1分）。
⒌中间完全冷却中间完全冷却是指在中间冷却过程中（1分）,将低压级排出的过热蒸汽（1分）等压冷却到中间压力下的干饱和蒸汽（1分）的冷却过程（1分）。
三、简答（前两题6分，第三题8分，共20分）⒈吸收式制冷循环的基本组成是什么？吸收式制冷循环由发生器（1分）、吸收器（1分）、冷凝器（1分）、蒸发器（1分）以及溶液泵（1分）、节流器（1分）等组成。
⒉溴化锂吸收式制冷循环中，如有少量不凝性气体存在，会引起制冷量大幅度下降，其原因是什么？溴化锂吸收式制冷循环中，如有少量不凝性气体存在，会引起制冷量大幅度下降，原因有两点：一是当吸收器内存在不凝性气体时，在总压力（蒸发压力）不变的情况下，制冷剂水蒸汽的分压力降低，传质推动力减小，影响了吸收器的吸收速度；（3分）二是由于不凝性气体的存在，制冷剂水蒸气与溶液的接触面积减小，也影响了吸收速度。
（3分）3.写出与下列制冷剂的化学分子式相对应的符号规定式（1）CCI3F （2）CCIF2 CCIF2（1）CCI3F符号规定式通式为：C m H n FХCI y（1分）m=1 n=0 Х=1符号规定式通式为R（m-1）（n+1）Х（1分）m-1=0 n+1=1 Х=1（1分）所以CCI3F符号规定式为：R11（1分）（2）CCIF2 CCIF2符号规定式通式为：C m H n FХCI y（1分）m=2 n=0 Х=4符号规定式通式为R（m-1）（n+1）Х（1分）m-1=1 n+1=1 Х=4（1分）所以CCI3F符号规定式为：R114（1分）四、计算题（共18分）假定循环为单级压缩蒸气制冷的理论循环，蒸发温度t0=－15℃,冷凝温度为30℃，工质为R12，试对该循环进行热力计算。
（根据R12的热力性质图表，查出有关状态参数值：h1=345.8 kJ/kg v1=0.09145 m3/kg h3=h4=228.6 kJ/kg h2=375.1 kJ/kg t2=57℃）解：该循环的压焓图如下所示：（图6分）1 单位质量制冷量q0=h1－h5=345.8-228.6=117.2 kJ/kg （2分）2 单位容积制冷量q V= q0/ v1=117.2/0.09145=1281.6 kJ/M3（2分）4 单位理论功w0=h2－h1=371.5-345.8=25.7 kJ/kg （2分）5 制冷系数ε= q0/ w0=117.2/25.7=4.56 （2分）6冷凝器单位热负荷q k=h2－h3=371.5-228.6=142.9 kJ/kg （2分）五、画图及说明（共22分）画出制冷系统的基本原理图（4分）及单级蒸汽压缩式制冷循环的理论循环压焓图（4分），并说明其循环过程。
循环过程：1—2 蒸汽过热过程（2分）2—3—4 实际熵增压缩过程（2分）2—4 理论等熵压缩过程（2分）4—5 等压等温吸热过程（2分）3—5—6 等压冷却冷凝过程（2分）6—7 过冷过程（2分）7—8 等温等压汽化吸热过程（2分）空气调节用制冷技术作业第一章 蒸汽压缩式制冷的热力学原理练习题-6 (1) 压焓图hl g PR22(2) 中间压力MPa 11.00=p ; MPa 4.1=k pMPa 39.04.111.00=⨯=⋅=k m p p p低压压缩机质量流量-kg/s 2010.020039286.310810rL =-⨯=-==h h q M φφ低压压缩机实际输气量/s m 402.000.202010.031rL rL =⨯=⋅=v M V由中间冷却器能量平衡，得()()69rb 75rL h h M h h M -=-kg/s 0451.02010.0237402200237rL 6975rb =⨯--=--=M h h h h MkJ/kg 4190451.0201.0402.0451*******.0rb rL 9rb 2rL 3=+⨯+⨯=+⋅+⋅=M M h M h M h高压压缩机实际输气量()()/s .0165m 0067.0.04510201.033rb rL rH =⨯+=⋅+=v M M V(3)循环的理论耗功率()()()KW46.015352461.0322010.034rb rL 12rL th2th1th =⨯+⨯=-⋅+⋅+-⋅=+=h h M M h h M P P P第二章 制冷剂与载冷剂练习题-2高温制冷剂为低压制冷剂，有R11, R123, R718, 适用于空调系统中温制冷剂为中压制冷剂，有R22, R717, R134a, R600, 适用于冷藏，空调系统 低温制冷剂为高压制冷剂，有R744, 适用于复叠制冷低温级，跨临界循环第三章 制冷压缩机练习题-3(1) 压焓图hl g PR22kg/s 0402.0237411745111r1=-=-==h h q M φφkg/s 0864.02373991478222r2=-=-==h h q M φφkJ/kg 403.086400402.0399.086404110402.02192611=+⨯+⨯=+⋅+⋅=M M h M h M h压缩机理论输气量()()()/s m 0173.02453.0/52.31245.00-44.80.09680.086400402.03V 121h =⨯⨯+=+=ηv M M V(3)压缩机理论输入功率()()()KW 502.9547864.00402.0012r2r1th =⨯+=-⋅+=h h M M P压缩机输入功率().4226KW 128.09.02453.0/352.10513.0948.0502.95em i thin =⨯⨯⨯-==ηηηP P制冷系数COP90.614226.12147in21=+=+=P COP φφ(4)()KW 0050.125402.0051_5r1th1=⨯=-⋅=h h M P056.48.09.0)498.0/352.10513.0948.0(0050.17e m i th111=⨯⨯⨯-⨯==ηηηφP COP()KW 016.8344.0864081_8r2th2=⨯=-⋅=h h M P764.18.09.0)2453.0/352.10513.0948.0(8016.314m m i th222=⨯⨯⨯-⨯==ηηηφP COP628kW6.98.09.0)2453.0/352.10513.0948.0(8016.3.809.0)498.0/352.10513.0948.0(0050.1em i th1e m i th1in =⨯⨯⨯-+⨯⨯⨯-=+=∑ηηηηηηP P P (5) 第一类方案初投资小，运行费用高 第二类方案初投资大，运行费用低第四章 制冷装置的换热设备第五章 节流装置和辅助设备练习题-1第六章 蒸气压缩式制冷装置的性能调节练习题-2 (1) 已知()c e Q e ,e t t f Q = (1) ()c e P in ,in t t f P = (2) ()ain c Qc ,c t t f Q '= (3)()win e Qe ,e t tf Q '= (4) in in c P Q Q += (5)联立上述5式子，以t ain , t win 为已知量，其余参数Q e ,Q c ,P in ,t e ,t c 为未知量，可得到压缩-冷凝-蒸发器联合工作特性()win ain P in ,int t f P ''= (6) ()win ain Qe ,e t tf Q ''= (7) 带入冷却水出水温度，消去冷却水进水温度，上式可写为，⎪⎪⎭⎫ ⎝⎛+''=wout w eain P in ,in t MQ t f P (8) ⎪⎪⎭⎫ ⎝⎛+''=wout w eain Q e ,e t M Q t f Q (9) 上述两式中的Mw 可由该制冷机的名义工况和压缩-冷凝-蒸发器联合工作特性确定()()()in wout w win ain Qin wout w ew ,e t t c t t f t t c Q M -⋅''=-⋅=(10)将(10)带入(8-9)，(8-9)中以t ain , t wout 为已知数，P in , Q e 为未知数联立求解，可得到不同出水温度时，系统性能。
