电子灭蚊灯原理图与检修
灭蚊灯的电路原理与维修
灭蚊灯的电路原理与维修灭蚊灯的工作原理并不复杂，结构也很简单，出现故障时完全可以自己动手修理。
本文就将对照下图来详细地介绍它的工作原理，不同的灭蚊灯原理一般都是大同小异，希望本文对广大维修网友和电子DIY的朋友们有所帮助。
一、结构与特点灭蚊灯外形构造见图。
荧光灯管w竖直地安装在中间，其外围是由绝缘性能良好，且透光的硬质塑料(如透明有机玻璃)制作的栅网网架，高压电极丝A、B就平行地绕制在网架上。
为防止使用者不慎碰触栅网而遭电击，在栅网的外围又设置了若干根竖立的有机玻璃棒，作为防护栏。
为安全起见，防护栏与栅网之间保持较大的距离。
以上部分称为灯架组件，它安装在底座上。
底座上方装有电源开关，其它的电器元件则全部安装在底座内部，以确保安全。
二、电路原理上图1中W是一支3～5W的自镇流荧光灯管，根据蚊虫的趋光性，它一方面起诱虫作用，另一方面作为微光源供卧室照明。
按下电源开关K，220V的交流电压就通过电容Cl(47n／400V)加到灯管上，点亮灯管。
C1的作用主要是降压并限流，以延长灯管的使用寿命。
二极管D1、D2(均为1N4007)和电容C2(47nt／400V)、C3(100nF／630V)构成一个二倍压整流器，按下开关K的同时，220V 交流电压通过限流电阻R(100k)加到a、d两点，在交流电正半周时，a正d负，二极管D1导通，D2截止，电源通过D1向C2充电，C2上得到一个b正d负的直流电压，其量值接近交流电源电压的峰值。
在交流电负半周时，d正a负，二极管D1截止，D2导通，电源电压与c2上已充的电压相叠加，通过D2向c3充电，于是在交流电的一个完整周期内，C3上就充有一个右正左负(参见图1)的直流电压，其量值接近交流电源电压峰值的两倍，这就是“二倍压整流”。
在本文所述的实例中，实测C3两端电压为600V左右。
此电压接到以栅网状平行绕制在灯管外侧的两根电极丝A、B上，由于A、B靠得很近，在它们之间就形成一个直流高压电场，向灯管飞去的蚊虫一旦同时碰到A、B，立即被电击死亡。
揭秘电蚊拍电路原理图以及维修方法
揭秘电蚊拍电路原理图以及维修方法一、电蚊拍电路原理：电路一该电路主要由高频振荡电路、三倍压整流电路和高压电网三部分组成。
当按下电源开关SB时，由三极管VT和高频变压器TU构成的高频振荡器通电工作，把3 V直流电变成18 kHz左右的高频交流电，经TU升压到约600 V，再经二极管VD2～VD4、电容C1～C3的三倍压整流升高到l500 V左右，加到蚊拍的金属网上。
当蚊蝇触及金属网丝时，造成电网短路，蚊蝇即会被强大的电流击晕、击毙。
电路中，红色发光二极管HR和限流电阻R，构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
电路二此款是带有充电功能的电蚊拍，前半部分为简单的充电电路主要由4个二极管和一个发光二级管构成，当电源充电完成时LED1发光。
后半部分电路也由高频振荡电路、四倍压的整流电路和高压电网组成。
二、维修方法：1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。
SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的或者彻底清除锈蚀物后涂上一层薄锡即可排除故障。
2．VD1亮，但无高压。
分析检修：按下开关时听不到变压器T在通电瞬间产生的音频“吱……”声，用螺丝刀接触电网无火花，此现象说明振荡电路不工作。
故障原因多为VT损坏，焊下VT检测，发现该管e—c极开路，换用2N5609或原型号新管即可排除故障。
如果手头无此类管子，亦可用BC489、BC538、8050、9013 NPN型三极管代替。
如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
3．高压不足：原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并更换新的；另外，电池G电压不足(vDl亮度明显下降)也会造成高压不够，只要更换新电池便可排除故障。
电热式驱蚊、灭蚊器控制电路图解
电热式驱蚊、灭蚊器控制电路图解
夏、秋季正是蚊子较多时候，要想得到较好的驱蚊、灭蚊效果，电热式灭蚊器也是一款理想的灭蚊小电器。
市售的电热灭蚊器都是连续加热，由于药片的挥发到下半夜后，灭蚊效果开始下降。
根据这一特点，设计一种间断通电加热器，使电热灭蚊器处于工作1.5小时休息0.5小时，再工作1.5小时.....循环通电工作状态。
这样不但能提高灭蚊效果，而且也延长了灭蚊片的效果，而且也延长了灭蚊片的使用期限，据试用一片灭蚊片使用两夜晚，效果也很好。
电热式灭蚊器控制电路如图①所示
图①电热式灭蚊器控制电路
见图①中的( X )是加入电热片的地方，两边导线是220v加热电极，( x )的底面加热材料是PTC陶瓷加热元件(片)，它有自控恒温特性，居里点设在恒温为165℃，这个温度正是热化挥发灭蚊片合适温度。
見图②
图②绝缘后的PTC加热器
见图③
图③PTC加热器结构图
图④灭蚊片
图④灭蚊片(加热挥发式)
图①控制电路里，555时基电路接成周期为2h的多谐振荡
器，③脚输出高电平时为1.5小时，此时可控硅ⅤTH导通，使插在X里电热灭蚊器通电工作，同时LED发光指示；③脚输出低电平的时间为0.5小时，此时VTH关断，灭蚊器停止工作，同时LED熄灭。
这里，C1要求用CBB一400v聚丙稀电容器，其它元件无特殊要求。
图④灭蚊器加热器实物图
图04电热式灭蚊器实物图
这种电加热式灭蚊器简单实用效果更好。
自制简易电击灭蚊器电路

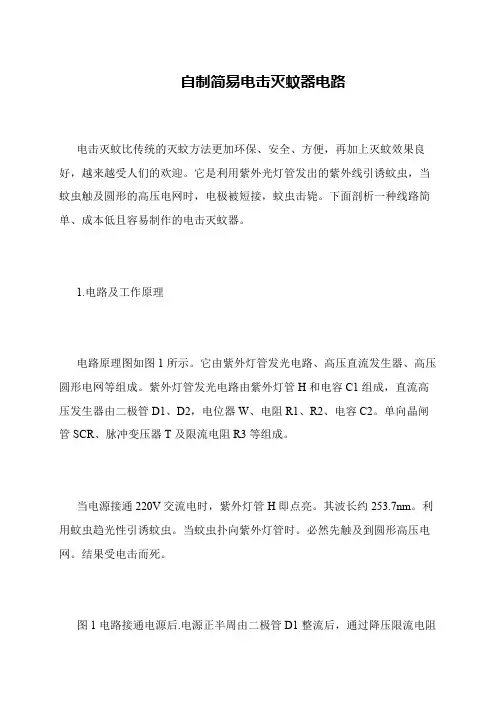

自制简易电击灭蚊器电路
电击灭蚊比传统的灭蚊方法更加环保、安全、方便，再加上灭蚊效果良好，越来越受人们的欢迎。
它是利用紫外光灯管发出的紫外线引诱蚊虫，当蚊虫触及圆形的高压电网时，电极被短接，蚊虫击毙。
下面剖析一种线路简单、成本低且容易制作的电击灭蚊器。
1.电路及工作原理
电路原理图如图1所示。
它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。
紫外灯管发光电路由紫外灯管H和电容C1组成，直流高压发生器由二极管D1、D2，电位器W、电阻R1、R2、电容C2。
单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。
当电源接通220V交流电时，紫外灯管H即点亮。
其波长约253.7nm。
利用蚊虫趋光性引诱蚊虫。
当蚊虫扑向紫外灯管时。
必然先触及到圆形高压电网。
结果受电击而死。
图1电路接通电源后.电源正半周由二极管D1整流后，通过降压限流电阻。
电子灭蚊灯原理图与检修
电子灭蚊灯原理图与检修电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。
一、基本结构典型的电子灭蚊灯外部结构如图1所示。
由灯架组件和底座两部分组成。
灯架组件包括荧光灯管、高压电极、网架和安全护栏。
荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。
网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。
灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。
二、工作原理电子灭蚊灯的典型电路原理如图2所示。
图中C1的作用主要是降压，以延长灯管的使用寿命。
二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。
按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。
同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。
通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。
三、常见故障检修例1.故障现象：按下灭蚊灯开关后，灯管不亮。
分析检修：原因是电路或灯管损坏所致。
（1）电源开关K损坏。
可拆开检查，若已损坏，可用尺寸合适的普通电源开关代换。
（2）灯管引线或电容脱焊。
拆下底座下方的固定螺钉，打开底座盖板，即可见印刷电路板及元件。
首先检查灯管引线及C1是否脱焊，若引线断路、脱落或C1脱焊，应连好或重焊。
（3）灯管损坏。
在开关、连线及C1均正常的情况下，可判断灯管损坏。
焊下灯管引线，抓住灯管顶端自下而上将其抽出。
该灯管为5W自镇流荧光灯管，选用同规格灯管，按拆卸的相反过程装上即可。
例2.故障现象：灯管亮，但不能灭蚊。
分析检修：原因是倍压整流电路有故障。
电蚊拍的原理和维修
电蚊拍的原理和维修 Prepared on 22 November 20202009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。
升压变压器相反。
高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。
G用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ漆包线绕22匝，L2用同号线绕8匝，L3用φ漆包线绕1400匝左右。
注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。
印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。
整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。
拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。
电子灭蚊器工作原理
电子灭蚊器工作原理
电子灭蚊器是一种常见的防蚊设备，其工作原理通常分为以下几个步骤：
1. 发出紫外光：电子灭蚊器内置紫外光灯管，通过电源供电，发出一种人眼不能察觉到的紫外光。
2. 吸引蚊虫：蚊虫对紫外光的波长非常敏感，因此它们会被紫外光吸引，朝着灯管靠近。
3. 带电网格：在电子灭蚊器的灯管周围，设有一个带电的网格。
蚊虫飞到灯管附近后，会被带电网格所吸引。
4. 电击杀虫：当蚊虫接触带电网格时，会导致电流通过虫体。
这个电流足够强大，足以杀死蚊虫。
蚊虫被电击后，会掉入底部的集尸盒或网箱中。
需要注意的是，不同型号的电子灭蚊器可能有差异，但通常都是基于上述原理工作的。
此外，一些电子灭蚊器也可能采用其他吸引和杀虫手段，比如利用二氧化碳吸引蚊虫或利用风扇将蚊虫吸入灭蚊器内部等。
电子灭虫灭蚊灯电路的制作
电子灭虫灭蚊灯电路的制作
本例介绍的电子灭虫灯电路是利用害虫（各种飞蛾、缕姑、蚊虫等）的趋光性来引诱害虫，当害虫碰到或靠近由高压电极制成的电网时，会立即被高压击毙。
电路工作原理
该电子灭虫灯电路由电源开关S、诱虫灯HL、二极管VD、晶闸管VT、电阻器R1、R 2、电容器C、脉冲高压变压器T和高压电极组成，如图所示。
接通电源开关S后，交流220V电压一路将诱虫灯HL点亮；另一路加在由VD、R1、R2、VT、C和T的W1绕组组成的脉冲振荡电路，使该电路振荡工作，VT间歇导通，在T 的W2绕组上将产生约lOkV的脉冲高压，此脉冲高压直接加在高压电极上，使趋光飞来的害虫受到电击。
调节R2阻值的大小，可改变脉冲高压的强度。
元器件选择
R1选用1/4W金属膜电阻器或碳膜电胆器；R2选用3W的线绕电阻器。
C选用耐压值为630V的CBB聚丙烯电容器。
VD选用1 N4007型硅整流二极管。
VT选用MCR100-8型晶闸管。
T使用黑白电视机的分立式行输出变压器改制，W1绕组用币0. 35mm左右的高强度漆包线绕30一50匝；W2绕组使用高压包。
S选用5A、250V的交流电源开关。
HL选用2一5W的紫外线灯管或黑光灯。
高压电极采用细裸铜线制作成灯笼状电网，HL安装在电网内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子灭蚊灯原理图与检修
电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。
一、基本结构
典型的电子灭蚊灯外部结构如图1所示。
由灯架组件和底座两部分组成。
灯架组件包括荧光灯管、高压电极、网架和安全护栏。
荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。
网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。
灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。
二、工作原理
电子灭蚊灯的典型电路原理如图2所示。
图中C1的作用主要是降压，以延长灯管的使用寿命。
二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。
按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。
同时市电通过限流电阻R加到倍压电路，该电路原
理简单，不再赘述。
通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。
三、常见故障检修
例1.故障现象：按下灭蚊灯开关后，灯管不亮。
分析检修：原因是电路或灯管损坏所致。
（1）电源开关K损坏。
可拆开检查，若已损坏，可用尺寸合适的普通电源开关代换。
（2）灯管引线或电容脱焊。
拆下底座下方的固定螺钉，打开底座盖板，即可见印刷电路板及元件。
首先检查灯管引线及C1是否脱焊，若引线断路、脱落或C1脱焊，应连好或重焊。
（3）灯管损坏。
在开关、连线及C1均正常的情况下，可判断灯管损坏。
焊下灯管引线，抓住灯管顶端自下而上将其抽出。
该灯管为5W自镇流荧光灯管，选用同规格灯管，按拆卸的
相反过程装上即可。
例2.故障现象：灯管亮，但不能灭蚊。
分析检修：原因是倍压整流电路有故障。
（1）限流电阻R损坏。
R为一只功率仅为1/8W的小电阻，常因长时间工作而损坏或因二极管击穿，电流过大而烧坏，应更换同规格电阻。
（2）D1、D2击穿或C2、C3失效，在检查限流电阻R正常的情况下，应重点检查D1、D2、C2和C3，上述任一元件损坏都会导致栅网电极A、B间无高压而不能灭蚊。
例3.故障现象：灯管亮，但灭蚊能力差，有些蚊虫遭电击后不会立即死亡。
分析检修：灭蚊能力差，说明栅网电极A、B间的高压不足。
（1）C2、C3容量不足。
若电容C3的容量下降和介质损耗很大都将造成栅网电极A、B间直流电压不足。
检修时，焊下C2、C3用万用表测量，若容量确有下降，应选用同容量、耐压
的涤纶电容更换。
（2）栅网电极A、B间积有大量灰尘和蚊虫尸体，这些杂物会在A、B间形成漏电，导致高压降低。
可用小毛刷将栅网电极间的杂物清除干净，灭蚊能力即可恢复正常。
注意：清除栅网电极间的杂物时必须在断电状态下进行，在灭蚊灯通电时进行清除容易遭电
击。
