浅谈喷砂除锈在建筑钢结构工程中的应用
钢结构管道喷砂除锈
1钢结构、管道和设备表面处理方法钢材表面采用喷砂除锈为主，手工电动钢丝轮除锈和电动砂轮机打磨为辅。
在施工过程中根据不同部位采用不同的方法。
钢材表面喷砂处理方法喷砂除锈用于构件预制过程中基层表面的处理，本工程喷砂除锈采用两台喷砂机同时进行。
1）喷砂施工准备a）将空气缓冲罐、砂罐放置合适位置，安装高压喷砂专用胶管用喷射头，沙子回疏系统。
喷头采用8-12mm口径陶瓷喷咀。
b）接通呼吸用风系统及操作信号装置，呼吸用Ф10压力胶管。
c）现场有足够的打砂工件，在进行焊缝检查后，吊到喷砂工作车上，通过卷扬机运至打砂棚。
2）打砂磨料采用石英砂，其特性应符合附表。
b）检查空气压缩机上的空气过滤器中填料，应定期更换。
排放空气缓冲罐内的积液。
c）安装调试好高压无气喷涂机。
3）施工操作过程a）各种喷砂装置和材料准备就绪后，启动空气压缩机，压力调试在0.6-0.7MPa ,用洁净白布测试喷嘴处压缩气流，确认无油污、无水分。
b）操作人员穿好防护衣，调整通风，接通信号后，打开开关，送风送砂，开始喷射，工件上表面下表面同时从里端往外端依次进行。
c）喷射距离保持在100-200mm之间，喷射角度50度左右。
要分布均匀，不能过快，以免漏喷，影响质量，效率8-12㎡/h。
在焊接、转角及氧化皮完整部位，要做重点喷射（焊缝要用砂轮机打磨平整、无夹渣、无焊瘤、凸度应不小于3mm）d）待打砂工作车上所有工作全部喷砂完毕（工作一次运送不宜过多，最长连续喷射时间不得超过8小时），关闭送砂带，用压缩空气吹尽作业表面粉尘，检查质量。
如质量不合格，应标出缺陷部位，随即进行补喷，或用磨光机处理。
要全部除去金属表面油污、氧化皮、浮锈和焊溜。
检查方法为在100×100mm面积中95﹪的部分，呈现均一的灰色金属面，并具有一定的粗糙度，达到（GB8923-88）规范要求的Sa2.5级。
e）用压缩空气及刷子，彻底清除喷砂残留的砂子和粉尘，保证经处理表面的清洁。
钢结构现场喷砂及除锈施工方案
钢结构现场喷砂及除锈施工方案一、施工前准备工作1.确认施工任务：确定钢结构的涂层材料和使用要求，包括涂料种类、厚度等。
2.确认施工条件：确认现场的环境条件，包括气温、湿度、风力等因素。
3.准备施工设备：准备好喷砂机、气体压缩机、除锈机等相关设备。
4.配置施工材料：准备好砂子、除锈剂、涂料、稀释剂等施工材料。
5.进行现场勘查：对钢结构的表面状况、存在的腐蚀程度进行详细的勘查，确定施工方案。
二、除锈准备工作1.清理现场：清理钢结构表面的杂物、灰尘，保持表面干净。
2.确定除锈范围：根据勘查结果，确定需要进行除锈的区域和程度。
3.清理锈蚀物：使用除锈机、除锈剂等工具将钢结构表面的锈蚀物清理干净。
4.检查锈蚀程度：检查除锈后的钢结构表面，确认是否有锈蚀仍然存在。
5.补充除锈：对于有局部锈蚀未去除的区域，进行二次除锈，直到钢结构表面完全干净。
三、喷砂准备工作1.确认喷砂机型号：根据除锈面积的大小，选择适合的喷砂机。
2.准备喷砂砂子：根据喷砂机的要求，选择合适的砂子，确保砂子无杂质。
3.调整喷砂机参数：根据钢结构的情况，调整喷砂机的压力和喷砂速度。
4.确定喷砂角度和喷砂距离：根据钢结构的曲面和大小，确定喷砂的角度和距离。
5.进行试喷工作：选择一个小面积进行试喷，检查喷砂效果和钢结构表面的质量。
四、喷砂施工1.进行细部处理：对于复杂的细部构件，使用手动砂纸或喷砂枪进行处理，确保表面完全除锈。
2.喷砂保护：在喷砂前，应在周围设置遮挡板，防止砂子飞溅到其他地方。
同时，对于需要保护的区域，应进行覆盖保护。
3.均匀喷砂：从一个端部开始，均匀地进行喷砂，确保整个钢结构表面均匀受力。
4.检查喷砂质量：喷砂后，仔细检查钢结构表面的质量，确保表面干净、光滑。
五、涂装施工1.选择合适的涂料：根据钢结构的使用环境和要求，选择合适的涂料，确认涂料的厚度。
2.喷涂前处理：对于复杂的细节部分，应进行手动涂刷，确保涂料可以均匀覆盖。
3.喷涂保护：在进行喷涂前，应进行周围的保护工作，避免涂料飞溅到其他区域。
钢结构喷砂除锈施工工艺

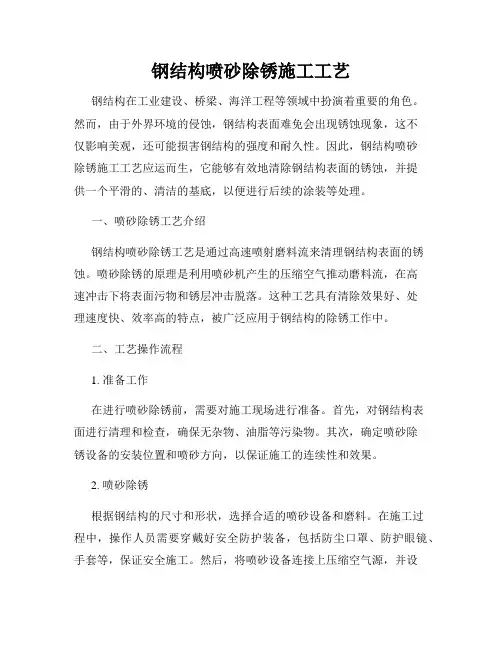

钢结构喷砂除锈施工工艺钢结构在工业建设、桥梁、海洋工程等领域中扮演着重要的角色。
然而，由于外界环境的侵蚀，钢结构表面难免会出现锈蚀现象，这不仅影响美观，还可能损害钢结构的强度和耐久性。
因此，钢结构喷砂除锈施工工艺应运而生，它能够有效地清除钢结构表面的锈蚀，并提供一个平滑的、清洁的基底，以便进行后续的涂装等处理。
一、喷砂除锈工艺介绍钢结构喷砂除锈工艺是通过高速喷射磨料流来清理钢结构表面的锈蚀。
喷砂除锈的原理是利用喷砂机产生的压缩空气推动磨料流，在高速冲击下将表面污物和锈层冲击脱落。
这种工艺具有清除效果好、处理速度快、效率高的特点，被广泛应用于钢结构的除锈工作中。
二、工艺操作流程1. 准备工作在进行喷砂除锈前，需要对施工现场进行准备。
首先，对钢结构表面进行清理和检查，确保无杂物、油脂等污染物。
其次，确定喷砂除锈设备的安装位置和喷砂方向，以保证施工的连续性和效果。
2. 喷砂除锈根据钢结构的尺寸和形状，选择合适的喷砂设备和磨料。
在施工过程中，操作人员需要穿戴好安全防护装备，包括防尘口罩、防护眼镜、手套等，保证安全施工。
然后，将喷砂设备连接上压缩空气源，并设置喷砂压力和出砂量。
开始喷砂时，应保持喷枪与表面的一定距离，通过调整喷砂角度和喷砂距离，使磨料流均匀地冲击钢结构表面，将锈蚀层完全清除。
3. 清理和处理喷砂除锈后，需要对现场进行清理，将散落的磨料和污染物清理干净。
同时，对喷砂除锈后的钢结构表面进行处理，以防止新的锈蚀产生。
处理方法可以根据实际需求选择合适的方式，如涂装、防腐等。
三、施工注意事项1. 安全防护喷砂除锈工艺中，操作人员需要严格遵循相关的安全操作规程，穿戴好个人防护装备。
喷砂过程中产生的粉尘对呼吸道和眼睛都有一定的刺激性，因此，操作人员必须佩戴防尘口罩和防护眼镜，同时，还要注意保护皮肤，避免直接接触磨料。
2. 施工环境要求喷砂除锈工艺需要在相对封闭的环境下进行，以防止喷砂时的磨料和粉尘对周围环境造成污染。
钢结构现场喷砂及除锈施工工法1
钢结构现场喷砂及除锈施工工法钢结构在使用过程中，受到氧气、水、二氧化碳、污染物等环境因素的影响，容易产生腐蚀、锈蚀等现象，影响钢结构的使用寿命和安全性。
因此，对于钢结构的维修、保养和补强工作是非常重要的。
其中，喷砂及除锈是一个非常重要的工程，本文将介绍钢结构现场喷砂及除锈施工工法。
工法流程1.设备进场：针对不同的工程，维修公司会根据现场情况配置不同的喷砂及除锈设备，一般情况下，现场会配置压缩空气、喷砂机、除锈机等设备。
2.安全检查：在设备进场之后，施工人员需要对施工区域进行安全检查，确保可以安全施工。
包括但不限于高空作业平台、脚手架、安全绳、防护装备等。
3.现场处理：在进行喷砂和除锈之前，需要对现场进行处理，包括清洗、刮油、刷除锈等，保证达到清洁程度。
4.喷砂：施工人员可以使用喷砂机在钢结构表面进行喷砂处理，去除表面锈迹和杂物，同时平整表面。
5.除锈：通过使用除锈机，将钢结构表面上的锈蚀物处理干净，恢复表面平滑。
6.二次清理：进行喷砂及除锈之后，需要进行二次清洁，确保表面清洁程度达到预期要求。
7.防腐处理：对于喷砂及除锈之后的钢结构进行防腐处理，包括喷涂防锈漆、防锈油等，提高钢结构的使用寿命和安全性。
工法技术要点喷砂机的使用在现场施工过程中，喷砂机是非常重要的设备之一。
使用喷砂机需要注意以下几点：1.喷砂机的使用方法需要合理，根据钢结构的材料、表面处理情况等进行调整。
2.喷砂机使用时，需要根据现场情况进行调整，包括喷砂量、喷砂速度等。
3.喷砂机的使用需要注意安全，应该配备防护措施，保护施工人员和现场安全。
4.喷砂机维护需要及时，保证设备的正常运行。
除锈机的使用除锈机在现场施工中同样是重要的设备之一，正确使用除锈机需要注意以下要点：1.除锈机的使用方法需要科学合理，根据钢结构的锈蚀情况加以调整。
2.除锈机使用时，要调整除锈机的滚轮、喷嘴、压力等工艺参数，保证钢结构的除锈效果达到设计要求。
3.除锈机使用时需要注意安全，根据现场情况配置安全措施。
钢结构喷砂除锈防腐施工方案
钢结构喷砂除锈防腐施工方案一、施工准备1.前期准备：(1)准备好施工图纸和相关技术资料，确保施工的准确性。
(2)检查钢结构的设计和制作是否合格，确认所有连接和焊缝的质量符合要求。
(3)确定施工现场的安全措施和施工期限。
(4)准备好所需要的施工设备和工具。
(5)协调与周围施工的配合。
2.施工人员：(1)按照工程要求，确定所需施工人员的数量和技能水平。
(2)对施工人员进行相应的培训，以确保其了解施工过程和安全操作规程。
3.施工设备和工具：(1)确保喷砂设备和喷砂媒体的质量和使用寿命。
(2)配备作业用气瓶和软管，确保喷砂作业的连续性和安全性。
(3)准备好喷砂枪、喷砂头、压力表和其他必要的工具。
二、施工步骤1.钢结构清理：(1)首先，对钢结构进行清理，将表面的尘土、油污和其他杂质清除干净。
(2)使用合适的工具（例如刷子、高压水枪等）进行清洗，保证钢结构表面干净且无杂质。
2.喷砂除锈：(1)在钢结构表面进行喷砂除锈，以去除氧化层、锈迹和其他杂质。
(2)使用适当的喷砂设备和喷砂媒体，按照施工图纸和技术资料的要求进行喷砂作业。
(3)确保喷砂均匀、连续，避免出现喷砂不足或过量的情况。
3.补焊处理：(1)如果在喷砂除锈过程中发现有焊缝破损、开裂等问题，应及时进行补焊处理。
(2)补焊时，应按照相关焊接标准和工艺要求进行操作，确保焊接质量。
4.防腐施工：(1)在钢结构表面喷涂防腐涂料，以提高钢结构的抗腐蚀性能。
(2)选择适当的防腐涂料，根据施工图纸和技术资料的要求进行喷涂作业。
(3)确保涂料均匀、牢固，避免出现涂料不足或过量的情况。
(4)施工完成后，应对防腐涂料进行养护，以保证其使用寿命和效果。
5.安全保障：(1)在施工现场设置明显的安全标志，提醒人员注意安全。
(2)严格执行相关的安全操作规程，确保施工安全。
(3)提供必要的防护装备和设备，保障施工人员的人身安全。
三、质量控制1.施工记录：(1)对施工过程中的关键环节进行记录，包括钢结构清理、喷砂除锈、补焊处理和防腐施工等。
钢结构喷砂除锈工艺
钢结构喷砂除锈工艺钢结构在建筑领域扮演着重要的角色，但随着时间的推移，钢结构表面会出现锈蚀现象，影响其美观和耐久性。
为了解决这一问题，钢结构喷砂除锈工艺应运而生。
本文将介绍钢结构喷砂除锈工艺的基本原理、流程以及应用。
一、工艺原理钢结构喷砂除锈工艺通过高速喷射铸钢砂或钢丸等颗粒物料，将其喷射到钢结构表面，利用颗粒物料的冲击和摩擦作用，去除表面的锈蚀、污染和老旧涂层，还原钢结构的初次状态。
该工艺既能有效去除锈蚀，又保护了钢结构的原始质量。
二、工艺流程1. 表面预处理：在进行喷砂除锈之前，需要对钢结构表面进行预处理，包括清洁、脱脂、去除油污和残留杂质等工作，确保表面干净无障碍。
2. 喷砂除锈：选用适当的铸钢砂或钢丸，利用压缩空气将其喷射到钢结构表面。
通过调节气压和颗粒物料的喷射速度，达到去除锈蚀的效果。
3. 表面处理：完成喷砂除锈后，需要对钢结构表面进行处理，包括清理残留的铸钢砂或钢丸、清除锈屑和杂质等，以确保下一步的涂装操作。
4. 涂装处理：喷砂除锈后，钢结构表面暴露在外界环境中容易重新发生锈蚀。
因此，在除锈后，需要尽快进行涂装处理，以提供额外的保护层，延长钢结构的使用寿命。
三、应用领域钢结构喷砂除锈工艺广泛应用于各类建筑工程、船舶制造、桥梁维修等领域。
以下是几个典型应用案例：1. 建筑工程：钢结构喷砂除锈作为钢结构的预处理工艺，常见于高层建筑、桥梁和大型工业设施等项目，确保钢结构的质量和稳定性。
2. 船舶制造：船舶暴露在海洋环境中，容易受到腐蚀和锈蚀的影响。
喷砂除锈工艺可以去除船体表面的锈蚀和老旧涂层，保护船舶的结构完整性。
3. 桥梁维修：钢结构的桥梁需要经常维修，以保持其良好的使用状态。
喷砂除锈可以快速去除桥梁表面的锈蚀和污染物，提供良好的维修基础。
四、工艺优势钢结构喷砂除锈工艺相比传统的手工或机械除锈有以下优势：1. 高效快速：利用高速喷射的铸钢砂或钢丸，可以快速去除大面积的锈蚀，提高生产效率。
钢结构喷砂除锈防腐施工方案
钢结构喷砂除锈防腐施工方案1.施工前准备1.1确认施工区域：根据施工范围和施工时间，确定需要除锈和防腐的钢结构区域，并进行周边环境的评估。
1.2确定除锈和防腐方法：根据钢结构的材质和表面状况，选择合适的除锈和防腐方法，如喷砂除锈、喷涂防腐等。
1.3准备设备和材料：根据施工方法，准备所需的喷砂机、防护设备、除锈剂、防腐涂料等设备和材料。
2.施工步骤2.1安全措施：在施工区域的周边设置警示标志，并为工作人员配备合适的防护设备，如安全帽、防尘口罩、防滑鞋等。
2.2表面清洁：清除钢结构表面上的灰尘、油污等杂物，确保施工区域的表面光洁。
2.3喷砂除锈：使用喷砂机对钢结构表面进行除锈处理。
根据钢结构的材质和除锈要求，选择合适的喷砂压力和喷砂介质，并进行均匀的喷砂操作。
除锈完成后，及时清理施工区域，防止除锈材料积聚。
2.4补强处理：对除锈后的钢结构进行检查，如发现划伤或凹陷等损坏情况，及时进行补强处理，确保钢结构的完整性。
2.5防腐施工：根据除锈后的钢结构状况，选择合适的防腐涂料，并进行均匀的喷涂作业。
确保涂料的稳定性和附着力，防止涂料飞溅或流失。
根据涂料的施工要求，进行涂层的干燥和固化处理。
2.6清理施工区域：施工完成后，及时清理施工区域，将废弃的喷砂介质、除锈材料等进行妥善处理。
确保施工现场的干净整洁。
3.安全注意事项3.1工作人员必须佩戴合适的防护设备，并接受相关的安全培训，了解施工过程中的安全注意事项。
3.2施工现场周边必须设置警示标志，并避免他人靠近施工区域，防止施工现场的意外伤害。
3.3喷砂操作时必须遵守操作规程，避免喷砂介质溅到人体或其他设备上，导致伤害或损坏。
3.4防腐涂料含有有害物质，施工人员必须佩戴防护口罩、手套等，避免接触到涂料，防止对健康造成危害。
3.5施工现场必须保持通风良好，避免喷砂粉尘、防腐涂料等对人体造成危害。
3.6施工前需检查喷砂机和涂料喷涂设备的安全性能，确保设备的正常运行和使用。
喷砂除锈在建筑钢结构工程中的应用探究
喷砂除锈在建筑钢结构工程中的应用探究作者：张树本来源：《城市建设理论研究》2013年第26期摘要:钢结构特别是工业钢结构因为环境因素受腐蚀的程度比较大，普通的除锈防腐工艺已经达不到防腐要求，而且施工速度慢，而传统的工厂化施工虽然质量能够保证，但是成本较高，而且施工速度较慢。
钢结构构件喷砂除锈剂防腐施工普遍存在漆膜不均蜕皮返锈等问题。
现场钢结构构件喷锈及防腐是在传统工艺上改进的一种快捷并适用于现场施工的一种新工艺，本工法的关键技术是除锈后钢结构表面及防腐涂料厚度的控制。
本文着重讲了喷砂除锈技术的应用和作用。
关键词:钢结构喷砂除锈中图分类号： TU391 文献标识码： A1 钢结构行业中，通行的除锈方法1.1 机械抛丸或喷砂型设备生产企业主要是大型设备生产企业，钢结构公司使用，需要喷射设备，超过1.6米长的钢件不便操作，复杂构尖的家教处由于不易除干净，不适用于薄壁钢材，加之处理一吨钢材的成本较高，环境污染较大。
1.2 手工或电动砂磨该方法主要用于施工现场，造成漆内在质量不高的重要原因是由于其构件夹角处，除锈不彻底，前除锈处理除锈不彻底焊接部位更不容易除干净，而且，效率不高。
费工费时。
1.3 酸洗及磷化处理主要用于机械设备厂家涂装前处理，如要除锈彻底干净需要在酸槽及磷化槽内进行，此方法不适用于大型钢结构材料，而且有大量废渣、废水排出、污染环境。
2 喷载砂除锈施工技术喷砂是利用压缩空气，为了除去氧气皮，锈蚀和污垢，将一定粒度的砂子通过喷枪在零件锈蚀的表面上的方法。
还可以电镀、涂装、喷涂等工艺做好表面准备，经喷砂处理的表面可达到有一定粗糙度的表面，干净的要求，从而提高覆盖层与零件的结合力。
喷射除锈中最常用的一种既是喷砂除锈，喷砂除锈方法有施法喷砂、高压水喷砂、无尘喷砂和干法喷砂等。
采用干法喷砂是在建工程钢结构现场除锈的适宜方法。
目前国内各大中型钢结构加工企业一般都具备喷砂除锈的能力，所以应将喷砂除锈作为首选的除锈方法，而电动力和手工工具除锈仅作为喷砂除锈的补充手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（） 清 空 楼 层 现 场 所 有 杂 物 ， 打 扫 干 净 ， 做 １ 好 外 墙 临边 和洞 口的 防护 。 （ ） 落 实 施 工 人 员 的 培 训 及 设 计 交 底 和 图 纸 ２ 会 审 ，学 习 正 确 使 用 喷 砂 机 和 个 人 安 全 防 护 用 品 ； （） 确 定 施 工 顺 序 。 为 了 避 免 在 上 层 施 工 影 ３
问题 。
作 为喷 砂 除锈 的 补充 手段 。
２２ 喷 砂 除 锈 施 工 流 程 ．
喷 砂 除 锈 施 工 须 按 一 定 的 流 程 进 行 ，具 体 流 程 为 ： 工 准 备 一 表 层 清 理 一 试 喷 砂 除 锈 一 喷 砂 除 施 锈 一 检查 一 补 喷砂 除锈一 底漆 ；
点 是 容 易 生 锈 ，特 别 是 对个 别 施 工 期 较 长 或 停 建
一
段 时 间 的钢 结 构 工 程 ，在 施 工 或 停 工 期 间 没 有 防护 的情 况 下 ，已安 装 的钢 构 件 生 锈 会 影 响钢 结
构 的 工 程 质 量 ，为 保 证 钢 结 构 的 工 程 质 量 ，需 要 除 锈 。 因 此 时 钢 构 件 已 安 装 ，处 在 受 力 阶 段 ， 除 锈 工 程 量 大 ，点 多 面 广 ，且 分 散 在 各 楼 层 ，不 能 象 在 加 ２ 厂 房 中除 锈 那 样 可 集 中除 锈 ，给 除 锈 施 １ ２ 工 带 来 一 定 难 度 。 经 过 对 施 工 现 场 的分 析 论 证 ， 决 定 采 用 喷 砂 除锈 技 术 来 解 决 该 钢 结 构 工程 除锈
参考 。
２ 喷 砂 除锈 施 工 技 术
２ １ 喷 砂 除 锈 方 法 ．
喷 砂 是 利 用 压 缩 空 气 ，将 一 定 粒 度 的 砂 子 通
过 喷 枪 喷 在 零 件 锈 蚀 的 表 面 上 ， 以除 去 氧 气 皮 、
（ ） 其 他 参 数 选 择 ： 喷 嘴 口 径 １ １ ｒｍ ； ２ ０～ ２ ａ
工 和 电 动 力 ２ 具 除 锈 采 用 Ｓ ２等 级 ［。 １ ２ ｔ ２ ］
３２ 施 工 准 备 ．
泄 的 部 位 在操 作 层 外 墙 周 边 上 方 架 设 高 压 喷雾 管 道 喷 雾 ，来 降 低 粉 尘 对 外 面 空 气 的 污 染 程 度 ， 以 保 证 周边 居 民不受 污． 喷 砂 除 锈 施 工 的 参 数 选 择 １ （ ） 磨 料 的 选 择 ： 项 目选 择 石 英 砂 ，所 用 的 １ 本 砂 粒 尺寸 应 根 据 零 件 材 料 、表 面 状 态 和 加 ２ 的要 １ ２ 求来 定 （ 见表 １目 详 ）。磨 料 要求 颗 粒 坚 硬 、有 棱 角 、干
法 喷 砂 。 目前 国 内 各 大 、 中 型 钢 结 构 加 工 企 业 一 般 都 具 备 喷砂 除 锈 的能 力 ，所 以应 将 喷 砂 除 锈 作 为首 选 的 除锈 方 法 ，而 手 工 和 电动 力 ３ 具 除锈 仅 ２
高 层 建 筑 中 越 来 越 多 得 到 应 用 ， 钢 结 构 最 大 的 弱 而
１
Ｔ 程 概 况
厦 门 立 信 广场 （ 九 州 大 厦 ） 福 建 省 当时 最 原 是
高 钢 结 构 项 目，项 目高 １ ８ ３ ｍ，建 筑 面 积 近 ７ ０ ｍ￣ ００ ０ ， 因 工 程 钢 结 构 主 体 施 工 完 后 停 工 ，７年 后 才 复 ２ １ ２， 停 工 时 没 有 做 屋 面 防 水 和 外 墙 ，安 装 好 的 钢 构 件
浅 谈 喷 砂 除 锈 在 建 筑 钢 结 构 工 程 中 的 应 用
刘 辉 生 （ 门厦信 建 设 工程 监 理 有 限 公 司 ３ １１） 厦 ６ ０ ２
摘 要 ： 以 厦 门 立 信 广 场 （ 九 州 大 厦 ） 体 钢 结 构 工 程 除 锈 实 例 ， 绍 了喷 砂 除 锈 在 建 筑 工 程 钢 结 构 中 原 主 介
喷 射 距 离 ２ ０ ４ ０ ｍ （ 除锈 程 度 由喷 枪 手 在 范 ０ ～０ ｒ ａ 据
围内调节 ） 表面粗 糙度 ４～ ５ ； ０ ７ ｍ； 喷 砂 除 锈 湿
锈 蚀 和 污 垢 的 方 法 ｌ。还 可 为 涂 装 、 喷 涂 、 电 镀 等 ｌ 】
工 艺 做 好 表 面 准 备 ，经 喷 砂 处 理 的 表 面 可 达 到 干 净 、 有 一 定 粗 糙 度 的 表 面 要 求 ，从 而 提 高 复 盖 层
度 小 于 ８ ％ ； 喷 射 角 度 控 制 在 ３ ～ ０ 之 间 （ 除 ０ ０ ８。 据
锈 程 度 由 喷 枪 手 在 范 围 内 调 节 ） ； （ ） 除 锈 等 级 的 确 定 ： 采 用 国 家 标 准 ３
选懈
寺匀 ２１年第１卷 ０ ２ ０
７ ２
ＧＢ８ ２ — ８ 《 装 前 钢 材 表 面 锈 蚀 等 级 和 除 锈 等 ９３ ８ 涂 级 》 规 定 ： 砂 除 锈 采 用 Ｓ２ ／ 的 喷 ａ １２级 除 锈 等 级 ； 手
燥（ 水量小于 ２ ） 含 ％ 、无 泥 土 及 其 他 杂 质 ；
表 １ 不同零件干喷砂工艺 条件Ⅲ
生 锈 较 严 重 ，需 要 除 锈 。 经 现 场 试 验 后 决 定 运 用 喷 砂 除 锈 技 术 来 除 锈 ，最 后 除 锈 的 质 量 得 到 了 各
方 好 评 ，现 将 这 一 工 程 经 验 介 绍 如 下 ， 以 供 同 行
的应 用 。
关 键 词 ：钢 结 构 ； 喷 砂 除 锈 ；工 程
０ 引 言
随 着 城 市 建 设 快 速 发 展 ，钢 结 构 工 程 在 城 市
与 零件 的结合 力 。 喷 砂 除 锈 是 喷 射 除 锈 中最 常 用 的一 种 ，喷砂 除 锈 方 法 有 干 法 喷 砂 、 湿 法 喷 砂 、 无 尘 喷 砂 和 高 压 水 喷 砂 等 。在建 工程 钢 结 构 现 场 除锈 宜 采 用 干
