Mn-Zn功率铁氧体微量添加物的研究进展

合集下载

MnZn功率铁氧体发展趋势探讨(201107)

MnZn功率铁氧体发展趋势探讨海宁市联丰磁业有限公司严剑峰李永劬郭凤鸣摘要介绍了MnZn功率铁氧体材料及其制备工艺的近况和发展趋势。

1 前言软磁铁氧体材料的发明与实用化，至今已有70多年。

由于它具有高磁导率、高电阻率、低损耗、易于加工成各种形状以及主要原材料成本相对价格较低等优点，因而可以用它制作成各种电子变压器、开关电源、逆变器、滤波器、扼流圈、电感器、电子镇流器等，广泛应用于家用电器、计算机、手机、通信、办公自动化、显示器、远程监控、电磁兼容、绿色照明、环保节能等领域。

软磁铁氧体的应用领域还在不断扩展，目前在汽车电子、新能源领域又获得了大量应用。

软磁铁氧体是现代信息产业中最重要的基础功能材料之一，与国家经济和人民的日常生活息息相关。

最近几十年来软磁铁氧体始终保持着快速发展的势头，其中MnZn铁氧体约占软磁铁氧体总产量的70%左右, 而MnZn功率铁氧体占MnZn铁氧体总产量的70%左右,所以国内外各个铁氧体公司非常重视对MnZn功率铁氧体材料的研究，投入了大量人力、物力、财力在这个领域中。

目前国内MnZn功率铁氧体的发展已从热衷于新材料开发延伸到重视生产工艺研究和生产设备开发。

2MnZn功率铁氧体材料发展趋势探讨2.1 低损耗材料的发展趋势降低损耗，这一技术趋势一直是功率铁氧体材料几十年来的主要发展特征。

综合半导体和电子线路技术的发展状态，几十年来开关电源的工作频率普遍在20～300kHz左右。

针对这一需求，日本TDK公司陆续推出了具有代表性的PC30、PC40、PC44、PC47等低损耗材料，这些材料的典型特征是不断降低功率损耗（f=100kHz,B=200mT）。

我司也相继推出了NH2A、NH2B、NH2C低损耗材料，更低损耗的NH2G材料（相当于TDK的PC47）在试验室中已开发成功，目前正在生产中试。

表1为国际先进铁氧体公司低损耗材料牌号与我司的对照。

海宁市联丰磁业有限公司（简称“联丰磁业”）低损耗材料NH2C、NH2G的主要技术性能见表22.2 宽温低损耗材料的发展趋势自从TDK在2003年率先推出了宽温低损耗材料—PC95，揭开了宽温应用领域节能时代的序幕，国内外都掀起了研究宽温低损耗材料的热潮。

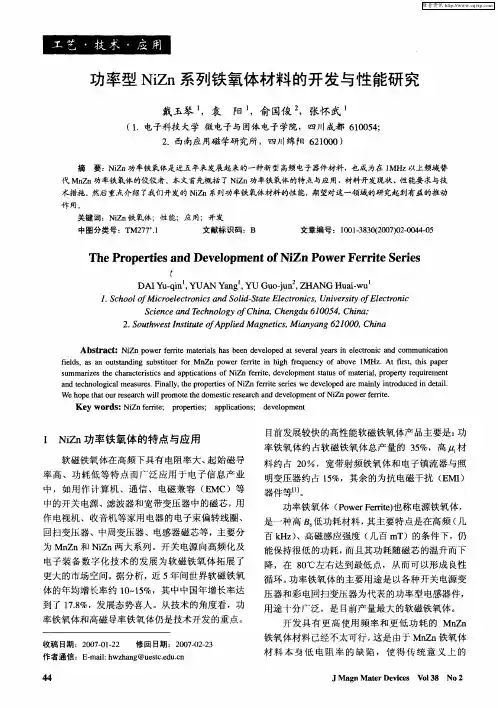

功率型NiZn系列铁氧体材料的开发与性能研究

Ａｂｓｒｃ：ＮｉｎｐｗｅｅｒｔｔｒａｓｈｓｂｅｅｅｏｅｔｓｖｒｌｙａｓｉｌｃｒｎｃａｄｃｍｍｕｉａｏｔａｔＺｏｒｆｒｉｍａｅｌａｅｎｄｖｌｐｄａｅｅａｅｒｎｅｅｔｉｎｏｅｉｏｎｃｆｎｉ
Ｓｉｃｎｃｎｌｇｈｎ，ｈｎｄ１０４ＣｉａｃｅｅｄＴｈｏｏｙｏＣｉａＣｅｇｕ０５，ｈｎ；ｎａｅｆ６
２ＳｕｈｓｓｉｔＡｐｉｄＭａｎｔｓＭｉｎａｇ６１０，ｉａ．ｏｔｗｅｔｎｔｕｅＩｔｐｌｇｅｉ，ａｙｎ２００Ｃｈｎｅｃ
作用。
关键词：ＮＺｉｎ铁氧体；性能；应用；开发中图分类号：Ｔ７１Ｍ２７．文献标识码：Ｂ文章编号：１０ —８０２０）２０４ —５０１３（０７０ —０４０３
ＴｈｏｅｔｅｎｖｌｐｅｆＮｉｗｅｒｉｅＳｒｅｅＰｒｐｒｉｓａｄＤｅｅｏｍｎｔＺｎＰｏｒＦｅｒｔｅｉｓ０
ｉｌｓｓａｏｔｔｄｎｕｓｔｅｏＺｎｐｗｅｅｒｅｉｉｈｆｑｅｃｆａｏｅ１ｆｅｄ，ａｕｓｎｉｇｓｂｔｕｒｆｒＭｎｏｒｆｒｉｎｈｇｅｕｎｙｏｂｖＭＨｚｎａｉｔｒ．Ａｔｆｓ，ｈｓｐｐｒｒｔｔｉａｅｉｓｍｍａｉｅｈｈｒｃｅｓｉｓａｄａｐｉａｉｎｆＮｉｎｆｒｉ，ｅｅｏｍｅｔｓｔｓｏｔｒａ，ｒｐｒｙｒｑｉｍｅｔｕｒｚｓｔｅｃａａｔｒｔｉｃｎｐｔｔｓｏＺｅｒｅｄｖｌｐｎｔｕｆｍａｅｌｐｏｅｔｅｕｒｃｏｔａｉｅｎａｄｔｃｎｌｇｃｌａｕｅ．ｉａｌ，ｅｐｏｅｉｓｏＺｅｒｔｅｅｅｅｏｅｅｍａｎｙｉｔｏｕｅｎｄｔｉ．ｎｈｏｏｉａｅｍｅｓｒｓＦｎｌｔｒｐｒｅｆＮｉｎｆｒｉｓｒｓｗｅｄｖｌｐｄａｉｌｒｄｃｄｉｅａｌｙｈｔｅｉｒｎＷｅｈｐｈｔｕｓａｃｌｐｏｔｅｄｍｅｔｅｅｃｎｅｅｏｍｅｔｆＺｎｐｗｅｒｉ．ｏｅｔａｒｒｅｈｗｉｌｒｍｏｅｔｏｓｃｒｓａｈａｄｄｖｌｐｎｏｅｒｈｉｒｏＮｉｏｒｅｒｔｆｅ

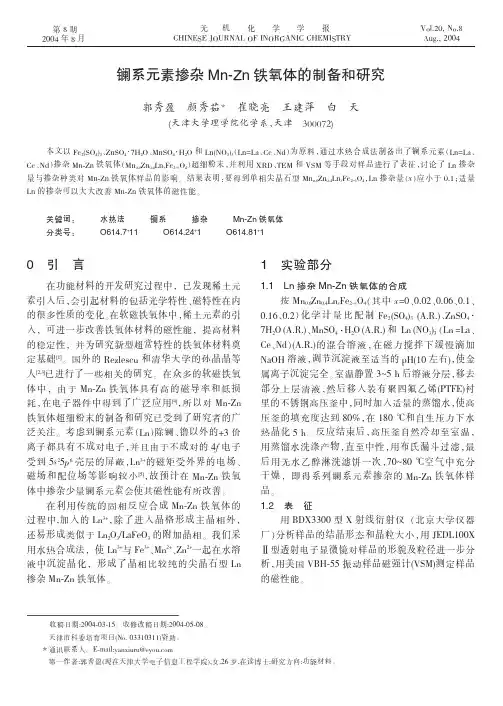

镧系元素掺杂Mn-Zn铁氧体的制备和研究

- p : c / H B : y s &"+% J w : H T Wt mn H ?@ hPh U ’ > 52 N ./23N h ; * #(45 67& H. " " G9 w E BH ? X " &f @ w L i O S " 8 2 9%:O lH # + 9 #; & r HL 0 ] !U " qZy & f " 5 2 9%<O lH } + 9 #= & r ! M >?2@’ ./23N h X ! M ; * HU H >?23#5A 67& O h = r f " ‘ e z W w PQ YU u "> 0 % ;kH @ w L i O ] MN " nhk - Y H 4 9 Wt B5C( L % " c ./23/ T B " R 0 M ./23&f @ w L i O " L 4 ./23q M : r N h v ‘ \ kl/ ; 4 nhH J l C lN B : %./%92 [
-
LM
-
&%!’% N AE )*"+#."-"
)*"+#, ""
)*"+#(+ "
!
!
"
"
"#"
=>r:
$% LM &%!’% N AE1Ta H E0#,;F0#,"G0$K6CL$I" $ L S $ M’ #’,’:#’,’;#’,% #

高密度高磁导率高饱和磁感应强度MnZn铁氧体的研究进展

维普资讯
・
３・Ｏ
材料导报
２００７年１１月第２卷第１期１１
高密度高磁导率高饱和磁感应强度Ｍｎｎ铁氧体的研究进展Ｚ
谢兵余忠兰中文孙，，，科李乐中，，李可为
ＸＩＢｉｇ，ＥｎＹＵｈｎＺｏｇ，ＬＡＮｈｎｗｅＵＮＺｏｇｎ，ＳＫｅ，ＬＩＬｅｈｎｚｏｇ，Ｌｗｅ。ＩＫｅｉ
（ＳｔｔｙＬａｏａｏｙｏｅｔｏｉＴｈｎＦｌｎｎｅｒｔｄＤｅｉｅ，ｉｅｓｔｆＥｌｃｒｎｃＳｉｎｅａｄＴｅｈｏｏｙ１ａｅＫｅｂｒｔｒｆＥｌｃｒｎｃｉｉｍｓａｄＩｔｇａｅｖｃｓＵｎｖｒｉｏｅｔｏｉｃｅｃｎｃｎｌｇｙ
Ａｂｔａｔｓｒｃ
ＩｈｓｐｐｒｔｅｐｅｅｔｓａｕｆｒｓａｃｎＭｎｎｆｒｉｓｗｉｉｈｄｎｉｈｇｅｍｅｂｌｙｎｔｉａｅ，ｈｒｓｎｔｔｓｏｅｅｒｈｏＺｅｒｔｔｈｇｅｓｔｉｈｐｒａｉｔｅｈｙ，ｉ
ｓｔ，ｇｅｅｂｌｙａｄｈｇａｕａｉｎｍａｎｔｎｕｔｎｉｐｉｔｄｏｔｉｙｈｉｈｐｒａｉｔｎｉｈｓｔｒｔｇｅｉｉｄｃｉｓｏｎｅｕ．ｍｉｏｃｏ
Ｋｅｒｓｙｗｏｄ
ｄｉｖｓｍｏｄｎｎｉｔｒｇｐｏｅｓＴｈｅｅｏｍｅｔｔｅｄｏｒｐｒｎｅｈｏｏｉｓｏｎｅｒｔｓｗｉｉｈｄｎｔｅ，ｌｉｇａｄｓｎｅｉｒｃｓ．ｅｄｖｌｐｎｒｎｆｐｅａｉｇｔｃｎｌｇｅｆＭＺｎｆｒｉｔｈｇｅ～ｉｎｅｈ

高直流叠加低功耗锰锌铁氧体材料的研发

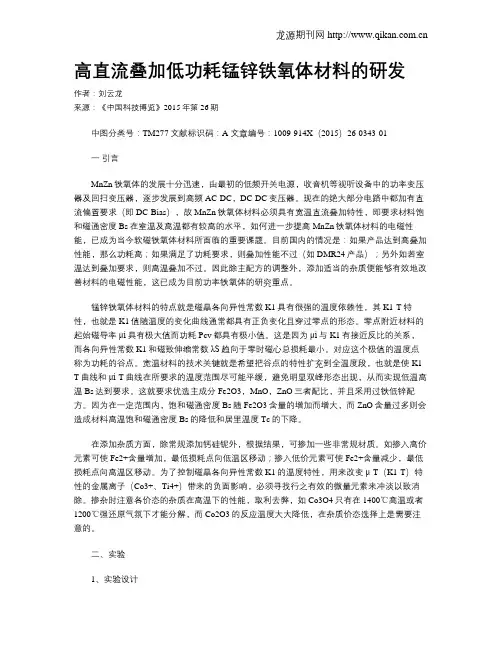

高直流叠加低功耗锰锌铁氧体材料的研发作者：刘云龙来源：《中国科技博览》2015年第26期中图分类号：TM277 文献标识码：A 文章编号：1009-914X（2015）26-0343-01一引言MnZn铁氧体的发展十分迅速，由最初的低频开关电源，收音机等视听设备中的功率变压器及回扫变压器，逐步发展到高频AC-DC，DC-DC变压器。

现在的绝大部分电路中都加有直流偏置要求（即DC-Bias），故MnZn铁氧体材料必须具有宽温直流叠加特性，即要求材料饱和磁通密度Bs在室温及高温都有较高的水平，如何进一步提高MnZn铁氧体材料的电磁性能，已成为当今软磁铁氧体材料所面临的重要课题。

目前国内的情况是：如果产品达到高叠加性能，那么功耗高；如果满足了功耗要求，则叠加性能不过（如DMR24产品）；另外如若室温达到叠加要求，则高温叠加不过。

因此除主配方的调整外，添加适当的杂质便能够有效地改善材料的电磁性能，这已成为目前功率铁氧体的研究重点。

锰锌铁氧体材料的特点就是磁晶各向异性常数K1具有很强的温度依赖性，其K1-T特性，也就是K1值随温度的变化曲线通常都具有正负变化且穿过零点的形态。

零点附近材料的起始磁导率μi具有极大值而功耗Pcv都具有极小值。

这是因为μi与K1有接近反比的关系，而各向异性常数K1和磁致伸缩常数λS趋向于零时磁心总损耗最小。

对应这个极值的温度点称为功耗的谷点。

宽温材料的技术关键就是希望把谷点的特性扩充到全温度段，也就是使K1-T曲线和μi-T曲线在所要求的温度范围尽可能平缓，避免明显双峰形态出现，从而实现低温高温Bs达到要求。

这就要求优选主成分Fe2O3，MnO，ZnO三者配比，并且采用过铁低锌配方。

因为在一定范围内，饱和磁通密度Bs随Fe2O3含量的增加而增大，而ZnO含量过多则会造成材料高温饱和磁通密度Bs的降低和居里温度Tc的下降。

在添加杂质方面，除常规添加钙硅铌外，根据结果，可掺加一些非常规材质。

mn-zn铁氧体纳米晶体的制备及吸波性能研究

mn-zn铁氧体纳米晶体的制备及吸波性能研究近年来，以纳米晶体形式表现的Fe3O4及其同素异质结构晶体Mn1-xZnxFe2O4（x=0，0.5，1）引起了广泛的研究关注。

对纳米晶体表面的改性运用其优异的易于改性、低成本和高效离子载体特性，可以大大提高铁氧体材料的功能性。

因此，研究铁氧体纳米晶体的制备和表面改性具有重要意义。

以Fe3O4纳米晶体为研究对象，采用湿化学法制备了Mn1-xZnxFe2O4纳米晶体，其中的x=0、0.5、1。

研究表明，MnZnFe2O4粒径大于Fe3O4纳米晶体，这是Zn2+ 替代了Mn3+而形成微小正面电荷的结果，也为纳米晶体的表面改性提供了有利的条件。

随后，采用X射线衍射（XRD）、扫描电子显微镜（SEM）和热重－差热分析（DTA）对其结构和性能进行了详细分析。

结果表明，当Zn2+替代Mn3+ 到一定比例时，Fe3O4结构发生改变，即产生了由Mn1-xZnxFe2O4形成的晶体结构，在450℃时反应完成。

此外，纳米晶体经表面改性后，以氯化钠盐水静态沉淀法和溶剂热法制备了三种不同表面改性材料。

利用紫外-可见漫反射光谱(UV-VIS)、红外光谱（FT-IR）和热重分析（TGA），分析了不同表面改性材料的表面改性情况及改性后的吸波性能。

结果表明，表面改性后的Mn1-xZnxFe2O4纳米晶体，其吸波性能得到极大提升，吸收带范围变宽，吸收率提高，在500～900nm光谱范围内，吸收率达75%以上，表明Mn1-xZnxFe2O4纳米晶体具有优越的吸波性能，此外，不同改性剂改性后的材料吸波性能也有了很大的改善，具有良好的潜在应用价值。

综上所述，Mn1-xZnxFe2O4纳米晶体可以通过湿化学法制备，表面改性后，具有优越的吸波性能，可以为新型吸波材料的开发提供参考。

低温共烧MnZn铁氧体的研究现状

（．西南科技大学新材料研究所材料科学与工程学院，四川绵阳６１１；１２００
集成组件的关键。本文分析了影响Ｍｎｎ铁氧体低温烧结的各种因素，重点介绍了目前国内外在Ｍｎｎ铁氧体ＺＺ
低潭共烧领域中所取得的相关成果，最后提出其未来发展的方向。关键词：Ｍ＿ｎ铁氧体；低温烧结；助烧剂ｒｌＺ
ｆｒｉｎｉｅｌｃｒｄｓｔｅｋｙｔｃｉｖｈｅｈｑｅｏａｓｖｎｅｒｔｄｃｍｐｎｎｓｎｔｉｐｐｒｈｅｒｅａｄｓｖｒｅｅｔｏｅｉｈｅｏａｈｅｅｔｅｔｃｎｉｕｆｐｓｉｅｉｔｇａｅｏｔｌｏｅｔ．Ｉｈｓａｅ，ｔｅｆｃｏｓｗｈｃｆｅｃｅｌｗｅｅａｕｅｓｔｒｎｆｎｅｒｅａｅａａｙｅ，ｈｅａｉｅａｈｅｅｎｂｕｗａｔｒｉｈｉｌｎｅｔｏｔｍｐｒｔｒｉｅｉｇｏＺｎｆｒｉｒｎｌｚｄｔｅｒｌｔｃｉｖｍｅｔｏｔｏｎｕｈｎＭｔｖａ１ｔｍｐｒｔｒＯｆｒｄＭｎｅｒｅｒｕｄｔｅｐｅｅｔｗｏｌｓｉｔｄｃｄｅｈｔａｌ．Ｌｓｌ，ｔｅｄｖｌｐｎｅｅａｕｅＣ — ｅｉＺｎｆｒｉａｏｎｈｒｓｎｒｄｉｎｒｕｅｍｐａｉｌｔｏｃｙａｔｙｈｅｅｏｍｅｔｔｎｅｃｆｌｗｍｐｒｔｒＯｆｅｎｅｒｔｓｓｍｅｔｎｄｅｄｎｙｏｏｔｅｅａｕｅＣ－ｒｄＭＺｎｆｒｉｎｉｅ．ｉｅｉｏ

锰锌铁氧体技术进展

干法和湿法两种，它们都有各自的优缺点，随着湿法制备技术的不断完善，采用湿法制备高端铁氧体将会越来越多。铁氧体的改性也是研究的热点，目前主要集中于烧结以及掺杂和微晶化等方面。
关键词：锌软磁铁氧体；法；法；锰干湿改性
中图分类号：Ｆ１Ｔ１１
４２
湖南有色金属
ＨＵＮＡＮＯＮＦＥＲＲＯＵＳＭＥＴＡＬＳＮ
第２８卷第３期
２１０２年６月
・
材
料・
锰锌铁氧体技术进展
谭令陈海清唐朝波２，，
（．Ｉ湖南有色金属研究院，湖南长沙４０１；．中南大学冶金科学与工程学院，１０５２湖南长沙４０８）１０３摘要：介绍了锰锌铁氧体的用途以及目前主要的研究方向。目前制备锰锌铁氧体的方法主要有
文献标识码：Ａ
文章编号：０３５０２１）３— ０２４１０ —５４（０２００４ —０
锰锌铁氧体是一种以Ｆｚ主要成分的氧化ｅＯ为物磁性材料，一般分子式可以表示为ＭＯ・ｅ０其Ｆ２
电视的发展，率铁氧体成了近年来软磁铁氧体材功
料的一个研究热点。日本ＴＫ公司早在２纪９Ｄ０世Ｏ
（晶石型铁氧体）其中Ｍ为２价金属元素。铁氧尖，
体具有起始磁导率高、顽力小、矫电阻率高的特点，
年代初、中期就推出了用于开关电源的Ｐ４频低Ｃ４高功耗材料（性能在工作温度下小于４０ｒＷ／）其１ｏｇ和用于制作回扫变压器的Ｈ８低功耗材料（性能Ｙ３其

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Ｎ２２ｂＯ５ｖＯ５的联合掺杂㈣，提高了烧结密度，降低损耗，过量的加入会导致晶粒的异常长大，但对
ａｄｓｏａｔｓＮｎｉｇ２０１ｎＡｔｎｕｉ，ａｊｎ１０￣Ｃｉａｒｃｈｎ
ＡｂｔａｔｈｌｃｒｃｌａｄｍａｎｔｒｐｒｅｆＭｎｅｒｔｓａｅｄｔｒｎｄｂｔｒｌｃｍｐｎｎｎｓｒｃ：ＴｅｅｅｔｉａｎｇｅｉｐｏｅｔｓｏＺｎｆｒｉｒｅｅｍｉｅｙｍａｅｉｏｏｅｔａｄｃｉｅａ
ｍｉｒｓｒｃｕｅＴｅｍｉｒｓｒｃｕｅｏｎｅｒｔｓｄｐｎｅｔｏｈｔｒａｏｏｉｏ，ｒｐａｉｎｔｃｎｌｇｃｏｔｕｔｒ．ｈｃｏｔｕｔｒｆＭＺｎｆｒｉｉｅｅｄｎｎｔｅｍａｅｉｌｍｐｓｔｎｐｅａｔｈｏｏｙｅｃｉｒｏｅａｄｄｐｎ．ｏｅｔｉａｉａｏｏｉｏ，ｈｃｏｔｃｕｅａｄｅｅｔｉａ，ｇｅｃｐｏｅｔｓｃｎｂｆｅｔｅｙｎｏｉｇＦｒａｃｒａｎｂｓｃｃｍｐｓｔｎｔｅｍｉｒｓｒｔｒｌｃｒｌｍａｎｔｒｐｒｉａｅｅｃｉｌｌｉｕｎｃｉｅｖ
ｎｎ —ｘｄｓｏｉｇａｏｏｉｅｐｎｄ
１引言
Ｍｎｎ软磁铁氧体材料是品种最多、应用最广Ｚ
发中最受关注和最活跃的领域之一。由于这类材料
在结构上形成了细小的颗粒，因而具有比较高的电
的一类磁性功能材料 …。随着２１世纪信息技术和
ｓｍｅｈｌｆｌｅｅｅｃ．ｏｅｐｕｆｒｎｅｒ
Ｋｅｙｗｏｒ：Ｍｎｎｐｗｅｒｉ；ｍａｅｉｒｐｒｉｓｔａｉｏａｘｄｓｄｐｎ；ｒｅｅｒｈｏｉｅｏｉｇｄｓＺｏｒｆｒｔｅｅｎｃｇｔｐｏｅｔｅ；ｒｄｔｎｌｉｅｏｉｇｉｏｒａａｔｘｄｓｐｎ；ｄ
用ＭｎＺ．ｎ铁氧体磁环制作的脉冲变压器，它具有
计算机、通讯、彩电、录像机、办公自动化及其它
电子设备中一类不可缺少的组件Ｌ４３ｊ＇。功率铁氧体主要在３ＭＨｚ以下使用，是ＭｎｎＺ铁氧体中产量最大的一种，它是当前软磁铁氧体研
发展趋势。
和回扫变压器，逐步发展到用于高频ＡＣＤＣ、－Ｄ．Ｃ变压器和便携式信息终端的适配变压器ＣＤ中。这对功率铁氧体材料提出了更高的要求，不仅要求在高频下功耗很低，要求具有良好的直流叠还
铁氧体材料研究的重要内容。文章综合介绍了常见化合物、稀土氧化物和纳米氧化物等微量掺杂物的作用和对
ＭｎＺ－ｎ功率铁氧体电磁性能的影响。根据目前的发展现状，指出了ＭｎＺ－ｎ功率铁氧体材料的研究方向。以期对功率铁氧体材料的微量添加研究提供有益的参考。关键词：Ｍｎｎ功率铁氧体；磁性能；常见氧化物添加；稀土氧化物添加；纳米氧化物添加Ｚ中图分类号：Ｔ７１Ｍ２７．文献标识码：Ａ文章编号：１０．８０２０）２００．４０１３（０９０．０６０３
表１常见化合物添加剂对ＭｎｎＺ铁氧体材料性能影响
近年来也出现了一些复合掺杂的报道。铁氧对体联合添加ＣＯＳＯ２Ｏ２的研究【Ｊ明，随着ａ．ｉ．Ｈｆ】表ｊｌＨｆ２Ｏ含量逐渐增大到０４％，铁氧体密度逐渐增．ｗｔ大，但是过量Ｈｆ２Ｏ的加入将导致密度减小。Ｈｆ２Ｏ
ቤተ መጻሕፍቲ ባይዱ
２常见化合物的添加
对功率铁氧体显微结构的基本要求是晶粒尺寸较小，均匀完整，晶粒内部气孔少，整体密度高，晶粒高纯度，无缺陷、杂质和内应力小，而晶界则分布高阻层杂质，且气孔相应较少。常见化合物添加剂对
Ｍｎｎ功率铁氧体材料性能的影响综合列于表１Ｚ。
Ｔｅｆｎｔｎａｄｔｅｅｅｔｆｔｅｄｐｎｆｔｄｔｎｌｏｉｅ，ｒｒａｔｘｄｓａｄｎｎ — ｘｄｓｏｇｅｉｈｕｃｉｏｎｈｆｃｓｏｏｉｇｏｒｉｏａｘｄｓａｅｅｒｏｉｅｎａｏｏｉｅｎｍａｈａｉｈｎｔｃｐｏｅｉｓｏｎＺｎｐｗｅｅｒｔｓｈｖｅｎｉｔｏｕｅ．ｃｒｉｇｔｅｒｃｎｅｅｃｉａｉｎｆａｌｏｓｂｅｒｐｒｅｆＭ — ｏｒｆｒｉａｅｂｅｎｒｄｃｄＡｃｏｄｎｏｔｅｅｔｓａｈｓｕｔ，ｎｌｐｓｉｌｔｅｈｒｒｔｏｉｙｄｒｃｉｎｏｘｅｌｎｏｒｅｒｔｓｄｖｌｐｎａｅａｓｅｐｉｔｄｏｔＴｅａｔｅｓｈｐａｉｐｐｒａｌｆｏｄｉｅｔｓｆｒｅｃｌｔｗｅｒｉｅｅｏｍｅｔｖｌｏｂｏｎｅｕ．ｈｈｒｏｅｔｔｓａｅｌａｒｏｅｐｆｅｈｎｈｔｈＣ
加特性和高的饱和磁感应强度【。因此，如何进一７】
步提高Ｍｎｎ功率铁氧体材料的电磁性能，Ｚ已成为
当今软磁铁氧体材料所面临的重要问题。而适当微
量元素的添加能够有效地改善材料的电性能和磁性能，这已经成为功率铁氧体的研究热点。本文综
电子产品数字化的发展，件向着小型化、器片式化、
高频化、高性能、低损耗的方向发展ｌ，这对软磁
阻率，降低了功率损耗，提高了使用频率。这类铁
氧体材料具有高饱和磁感应强度、高起始磁导率、
低损耗，且价格低等特点，在商业上具有重要的应
ｉｒｖｄｂｏｉｇＴｅｅｏｅｄｐｎｄｆａｉｎｉｎｉｏｔｎｅｅｒｈａｐｃｎｔｅｓｕｙｏｒｉｔｒｌ．ｍｐｏｅｙｄｐｎ．ｈｒｆｒ，ｏｉｇｍｏｉｃｔｓａｍｐｒｔｓａｃｓｅｔｏｔｄｆｆｒｅｍａｅｉｓｉｏａｒｈｅｔａ
ＭｎＺ．ｎ功率铁氧体微量添加物的研究进展
章顺利，王寅岗
（南京航空航天大学材料科学与技术学院，江苏南京２０１）１０６
摘要：铁氧体材料宏观电磁特性取决于材料的成分和微观结构。特定微观结构的获得取决于材料配方、
制备工艺及掺杂。对于一定的基本配方，掺杂能够有效地改善材料的微观结构和电磁性能，因此，掺杂改性是
２０Ｗ／。这主要是因为ＴＬ离子和Ｎ５离子在６ｋｍ３２５ｂ＋晶界上置换稀释了Ｆ２，抑制了Ｆ＋ｅ＋ｅ＋ｅＦ２的ｅ＋
０６％时，就会阻碍晶粒的生长。这可能是由于不．ｗｔ能融入尖晶石晶体结构中多余的铪或形成的铪相
ＪＭａｎＭａｅｇｔｒＤｅｉｅＶｌ０Ｎｏ２ｖｃｓｏ４
作者通信：Ｅｍａ：ｌｏｎ０６ａｏ．ｍ． — ｉｗｉｙｕｇ０＠ｙｈｏｔｃｌｌｏｎ
６
低频开关电源、收音机等视听设备中的功率变压器
合介绍常见化合物、土氧化物和纳米氧化物等添稀加物的作用和对材料性能的影响，并分析该研究的
的加入能够促进晶粒的生长，当添加量大于
ＳＯ２０ｎ［］添加剂对功率铁氧体损耗的影响研究２多种
发现，功率损耗主要取决于烧结温度以及ＣＯ和ａｓｏ的添加量，而Ｎｂ０和Ｓｏ对功率损耗的影ｉ２２５ｎ２响较小。上海大学的宋晓敏等人【Ｊ用ＣＣ、２采ＩａＯ３Ｎ２、ＶＯ５ａＯ５ｉ、ＴＯ组合的几种化合ｂ０５２、Ｔ２、ＳＯ２ｉ２物添加剂进行掺杂，结果发现采用ＣＣ３ａ０５２５比ＣＣ一ｉ２更有效地降ａＯ－２－ＯＴＮｂａＯ３Ｏ能Ｓ低涡流损耗，并在１０时具有最低损耗：０℃
偏聚在晶界处，阻碍晶粒生长。Ｍｏ．ａＯＯ３Ｃ３ＬＣｌ
能有效改善Ｍｎｎ铁氧体的微观结构，Ｚ提高材料的起始磁导率，降低比损耗因子。ＣＯ．Ｏ５ｌ能提ａｖ２【Ｊ７高磁导率，改善材料的微观结构，细化晶粒，降低气孔率，提高晶界电阻率，降低损耗。掺杂Ｎｂ０２５对晶粒有细化、均匀化以及结构致密化的作用。而
ＩｅｔｇｔｏｏｒｓｆｏｉｎＭｎ－ｗｅｒｉｅｎｖｓｉａｉｎＰｒｇｅｓｏｐｎｇｉＤＺｎＰｏｒＦｅｒｔｓ
