光储充直流微网技术建设与应用
光伏光储系统的研究与应用
光伏光储系统的研究与应用一、引言近年来，光伏光储系统在能源存储技术发展中崭露头角，为绿色低碳经济的发展提供了有力的技术支持。
本篇论文将围绕光伏光储系统的研究与应用展开研究，旨在探讨其原理、技术特点及未来发展方向等问题。
二、光伏光储系统的原理光伏光储系统（Photovoltaic-Photovoltaic Energy Storage，PPES）是指通过太阳能板产生电能，并通过功率电子装置、储能装置将直流电转化为交流电，再将交流电输入到电网中，同时也可以存贮电量，以便于夜间使用。
其基本原理是将太阳能转化为电能，利用光伏电池的光电效应产生电能。
光伏电池组成的光伏发电系统包括太阳能电池板、逆变器、电池组、控制器等部件。
在白天阳光充沛时，太阳能电池板会将太阳能转化为直流电。
逆变器将DC电源转化为交流电，同时控制器将电量存储起来，以便在夜间使用。
三、光伏光储系统的技术特点1. 绿色低碳：光伏光储系统是一种绿色低碳的能源供应系统，能够实现对石化能源的替代，从而避免环境污染问题，降低二氧化碳的排放量。
2. 可再生：光伏光储系统利用太阳能进行充电，是一种可再生的能源形式。
3. 稳定可靠：光伏光储系统具备强大的应变能力，能够实现电源系统与电网之间的平衡。
4. 应用范围广泛：光伏光储系统的应用也非常广泛，在家庭、工业、农业等领域都有着广泛的应用。
四、光伏光储系统的应用1. 家庭应用：光伏光储系统在家庭应用方面比较常见，能够实现对家庭电器的供电，并在夜间实现储存。
2. 工业应用：光伏光储系统在工业生产中也被广泛使用，能够实现对企业的供电，并降低企业能源的成本。
3. 农业应用：光伏光储系统对于农村地区提供能源的问题也有着重要的意义，能够实现对农村地区的供电，并解决农耕机械等问题。
五、光伏光储系统的未来发展方向1. 技术创新：光伏光储系统仍有进一步的发展空间，需要不断进行技术的创新和改革，借助新兴技术的发展推动其性能和效率的提升。
光伏发电直流电网系统在微电网中的优势与前景分析
光伏发电直流电网系统在微电网中的优势与前景分析微电网是指由可再生能源和能量存储系统组成的局部电力系统，可以独立运行或与主电网进行互联。
微电网的出现为可再生能源的发展提供了有利条件，光伏发电直流电网系统作为其中重要的组成部分，在微电网中具有许多优势和广阔的前景。
一、优势分析1. 高效能源利用：光伏发电直流电网系统可以将太阳能充电电池储存，再通过逆变器将直流电转换为交流电供电使用。
这种系统可以实现光伏电池发电与负载直接对接，减少了能量转换的损耗，提高了系统的能源利用效率。
2. 减少输电损耗：光伏发电直流电网系统的主要特点是直流输电，相比于传统的交流输电，直流输电在长距离传输中的输电能力更强，能够减少输电损耗。
另外，直流电网还可以减少电压损耗，提高配电的效率。
3. 灵活性和可靠性高：微电网中的光伏发电直流电网系统通常与能量存储系统和能量管理系统相结合，具备能量调节与储存的功能。
这种配置使得系统具有更高的灵活性和可靠性，能够适应不同的负载需求和电力波动情况。
4. 降低成本：传统的交流电网需要经过多次转换才能适应不同负载的需求，而光伏发电直流电网系统在微电网应用中实现了高效的能源转换，降低了能源转换所需的设备和能源损耗，从而降低了整体系统的建设和运营成本。
5. 环境友好：光伏发电直流电网系统是利用太阳能进行发电，不消耗化石燃料，并且不产生二氧化碳等污染物。
在微电网中应用这种系统，可以减少对环境的负面影响，实现可持续发展。
二、前景展望1. 市场潜力巨大：随着可再生能源的不断发展和政策的支持，光伏发电直流电网系统在微电网中应用的市场潜力巨大。
尤其在路灯、无人岛屿、山区、洁净用电等领域，光伏发电直流电网系统具有独特的优势，有望成为未来能源革命的重要组成部分。
2. 技术进步推动发展：随着光伏发电技术的不断改进和逆变器技术的突破，光伏发电直流电网系统在微电网中的应用将得到进一步推广。
并且，随着储能技术的发展，光伏发电直流电网系统可以更好地应对负载波动和供电压差，提高系统的稳定性和可靠性。
光伏发电直流电网系统在微电网中的应用及优化方法
光伏发电直流电网系统在微电网中的应用及优化方法随着可再生能源的快速发展和智能电网的普及，微电网逐渐成为电力系统领域的研究热点。
光伏发电直流电网系统作为一种新兴的能源系统，具有多种优势和应用价值。
本文将分析光伏发电直流电网系统在微电网中的应用，并提出相应的优化方法。
光伏发电直流电网系统是利用光伏组件将太阳能转化为电能，并通过直流电网进行储能和输送的系统。
在微电网中，光伏发电直流电网系统可以应用于不同的场景和功能，如分布式发电、配电网络的支撑和储能系统等。
首先，光伏发电直流电网系统在微电网中可以实现分布式发电。
微电网的特点之一就是分散的电源，而光伏发电直流电网系统能够通过安装光伏组件在各个离网节点上进行分布式发电。
这样可以有效降低传输损耗和提高供电可靠性，同时减少对传统电网的依赖。
其次，光伏发电直流电网系统在微电网中可以作为配电网络的支撑。
配电网络在微电网中起到了关键的作用，而光伏发电直流电网系统能够为配电网络提供可靠的电源支撑。
通过光伏组件产生的直流电，可以有效地进行电压调节和功率平衡，提高整个电网的稳定性和可靠性。
此外，光伏发电直流电网系统还可用作微电网的储能系统。
由于光伏发电的波动性和间歇性，将多余的电能储存起来供不足时使用是非常重要的。
光伏发电直流电网系统可以将多余的电能存储在电池中，通过逆变器将直流电转换为交流电，供给微电网中的负载。
这样不仅能够平衡供需，还可以增加微电网的可控性和稳定性。
针对光伏发电直流电网系统在微电网中的应用，有一些优化方法可以提高其性能和效率。
首先，对光伏发电系统进行优化。
光伏发电效率受到多种因素的影响，如光照强度、组件温度等。
通过优化系统的组件选型、安装角度、清洁维护等方式，能够提高光伏发电系统的效率，增加光伏发电量。
其次，对直流电网进行优化。
直流电网的设计和运行对于微电网的性能至关重要。
优化直流电网的拓扑结构、组件布局和电压调节策略，能够减小线损、提高供电质量和可靠性。
光储充一体化充电站系统方案
光储充一体化充电站系统方案一、应用背景：随着新能源汽车产业逐步发展，2014年我国开始出现私人购买新能源汽车，由此也开启我国新能源汽车元年。
2015年全国进入新能源汽车产业高速增长年，我国也在这一年成为新能源汽车市场。
销量方面,2022年,我国新能源汽车销售688.7万辆，同比增长93.4%,占到全球销量的61.2%o 新能源汽车新车销量占汽车新车总销量的25.6%o连续八年销量位居全球第一位。
所以在电动汽车和充电桩发展不平衡的情况下，“光伏+储能+充电”一体化向环保、便捷、安全等方面逐步展开，成为电动车充电站建设的创新尝试。
光储充一体化电站能够利用储能系统在夜间进行储能，充电高峰期间通过储能电站和电网一同为充电站供电，既实现了削峰填谷，又能节省配电增容费用，同时能有效解决新能源发电间歇性和不稳定等问题。
同时，光储充一体化不仅能够解决在有限的土地资源里配电网的问题，而且根据需要与公共电网灵活互动且相对独立运行，尽可能地使用新能源，缓解了充电桩用电对电网的冲击。
在能耗方面，直接使用储能电池给动力电池充电，提高了能源转换效率。
二、光储充一体化的构成:光储充体化充电站的核由三部分组成——光伏发电、储能电池和充电桩。
光伏系统：在有限的土地资源下建设光储充一体化电站，利用附近屋顶和停车场雨棚铺设太阳能光伏板，所发绿电作为新能源汽车充电电能的补充，最大程度上利用清洁能源，实现节能减排。
储能系统：储能系统具备电池仓和设备仓，电池系统以单节电芯为最小单位构成电池模组、电池簇，根据现场实际需求配置电池容量；设备仓内放置储能变流器(PCS)、交流配电柜、直流配电柜、消防系统和EMS&动环监控柜等等。
储能系统于交流母线(ACBUS)接入系统，提高能源利用效率，使电能进行优化配置实现本地能源与用能负荷基本平衡，并根据运行需要与公共电网灵活互动且相对独立运行，缓解了充电桩用电对电网的冲击，解决城市快速充电基础设施建设的电网扩容问题。

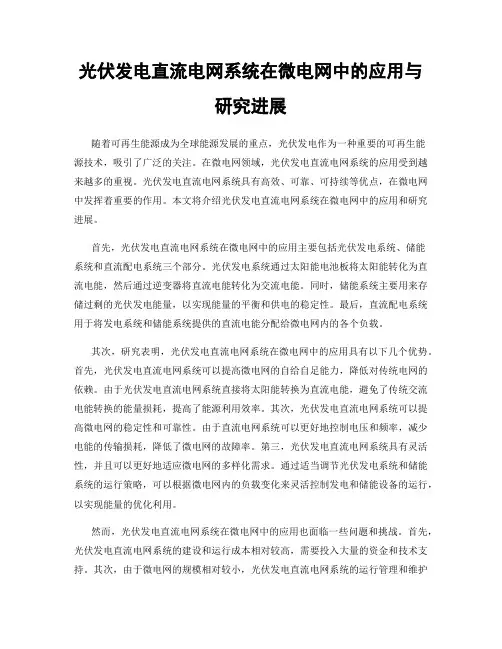

光伏发电直流电网系统在微电网中的应用与研究进展
光伏发电直流电网系统在微电网中的应用与研究进展随着可再生能源成为全球能源发展的重点，光伏发电作为一种重要的可再生能源技术，吸引了广泛的关注。
在微电网领域，光伏发电直流电网系统的应用受到越来越多的重视。
光伏发电直流电网系统具有高效、可靠、可持续等优点，在微电网中发挥着重要的作用。
本文将介绍光伏发电直流电网系统在微电网中的应用和研究进展。
首先，光伏发电直流电网系统在微电网中的应用主要包括光伏发电系统、储能系统和直流配电系统三个部分。
光伏发电系统通过太阳能电池板将太阳能转化为直流电能，然后通过逆变器将直流电能转化为交流电能。
同时，储能系统主要用来存储过剩的光伏发电能量，以实现能量的平衡和供电的稳定性。
最后，直流配电系统用于将发电系统和储能系统提供的直流电能分配给微电网内的各个负载。
其次，研究表明，光伏发电直流电网系统在微电网中的应用具有以下几个优势。
首先，光伏发电直流电网系统可以提高微电网的自给自足能力，降低对传统电网的依赖。
由于光伏发电直流电网系统直接将太阳能转换为直流电能，避免了传统交流电能转换的能量损耗，提高了能源利用效率。
其次，光伏发电直流电网系统可以提高微电网的稳定性和可靠性。
由于直流电网系统可以更好地控制电压和频率，减少电能的传输损耗，降低了微电网的故障率。
第三，光伏发电直流电网系统具有灵活性，并且可以更好地适应微电网的多样化需求。
通过适当调节光伏发电系统和储能系统的运行策略，可以根据微电网内的负载变化来灵活控制发电和储能设备的运行，以实现能量的优化利用。
然而，光伏发电直流电网系统在微电网中的应用也面临一些问题和挑战。
首先，光伏发电直流电网系统的建设和运行成本相对较高，需要投入大量的资金和技术支持。
其次，由于微电网的规模相对较小，光伏发电直流电网系统的运行管理和维护要求更高，需要专业人员进行监控和调度。
此外，与传统交流电网相比，光伏发电直流电网系统在技术标准和政策支持方面还存在一定的不足。

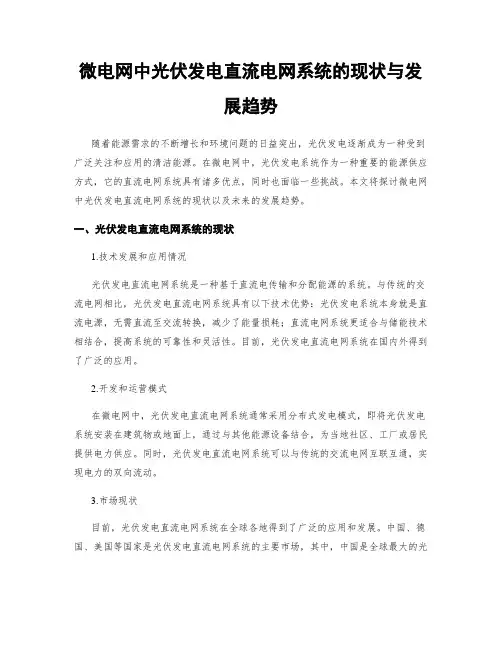

微电网中光伏发电直流电网系统的现状与发展趋势
微电网中光伏发电直流电网系统的现状与发展趋势随着能源需求的不断增长和环境问题的日益突出，光伏发电逐渐成为一种受到广泛关注和应用的清洁能源。
在微电网中，光伏发电系统作为一种重要的能源供应方式，它的直流电网系统具有诸多优点，同时也面临一些挑战。
本文将探讨微电网中光伏发电直流电网系统的现状以及未来的发展趋势。
一、光伏发电直流电网系统的现状1.技术发展和应用情况光伏发电直流电网系统是一种基于直流电传输和分配能源的系统。
与传统的交流电网相比，光伏发电直流电网系统具有以下技术优势：光伏发电系统本身就是直流电源，无需直流至交流转换，减少了能量损耗；直流电网系统更适合与储能技术相结合，提高系统的可靠性和灵活性。
目前，光伏发电直流电网系统在国内外得到了广泛的应用。
2.开发和运营模式在微电网中，光伏发电直流电网系统通常采用分布式发电模式，即将光伏发电系统安装在建筑物或地面上，通过与其他能源设备结合，为当地社区、工厂或居民提供电力供应。
同时，光伏发电直流电网系统可以与传统的交流电网互联互通，实现电力的双向流动。
3.市场现状目前，光伏发电直流电网系统在全球各地得到了广泛的应用和发展。
中国、德国、美国等国家是光伏发电直流电网系统的主要市场，其中，中国是全球最大的光伏发电市场。
光伏发电直流电网系统的应用不仅仅局限于城市，还广泛适用于农村和偏远地区，为那些没有电网接入的地区提供了可靠的电力供应方式。
二、光伏发电直流电网系统的发展趋势1.技术创新与提高随着技术的不断创新和推广，光伏发电直流电网系统的效率和可靠性将不断提高。
光伏组件的转换效率和储能设备的性能将得到改进，使得光伏发电直流电网系统的整体效能更高。
此外，新型的直流调节技术和控制策略的研究将进一步提升系统的稳定性和灵活性。
2.政策支持和市场推动政府对于可再生能源的支持和倡导，将进一步推动光伏发电直流电网系统的发展。
各国纷纷出台相关政策和措施，鼓励光伏发电直流电网系统的建设和应用。
光储充解决方案
在充电过程中保持电压恒定的充电方式，适用于蓄电池的后期充电 阶段。
智能充电
根据蓄电池的状态和充电需求，自动调整充电电流和电压的充电方 式，具有高效、安全、便捷等优点。
光储充一体化优势
01
能源互补
光伏发电和储能系统可以实现能源互补，光伏发电在白天阳光充足时发 电，而储能系统可以在夜间或阴雨天提供电力支持。
应急处理
遇到突发情况时，及时采取应急措施，保障 系统安全稳定运行。
故障诊断与处理
故障识别
通过智能监控系统识别系统故 障，并进行初步分析。
故障定位
根据故障现象和数据分析，准 确定位故障位置和原因。
故障处理
针对不同类型的故障，采取相 应的处理措施，如更换故障部 件、调整系统参数等。
经验总结
对故障处理过程进行总结和归 纳，形成经验教训，为后续运
储能系统
配置储能电池，将多余电能储存起来，在夜间或阴雨天使用。
智能家居用电
结合智能家居系统，实现家庭用电的智能管理和优化。
工业园区用电场景
分布式光伏电站
在工业园区屋顶或空地上建设光伏电站，为园区提供清洁电力。
储能电站
配置大型储能电池，平衡园区电网负荷，提高供电稳定性。
微电网系统
构建工业园区微电网，实现园区内能源的自给自足和优化配置。
02
提高能源利用效率
光储充一体化系统可以根据负载需求和电力市场价格变化，灵活调整光
伏发电、储能和充电的运行策略，提高能源利用效率和经济性。
03
减少对传统能源的依赖
光储充一体化系统可以减少对传统能源的依赖，降低碳排放和环境污染，
促进可持续发展。
03
光储充解决方案设计
光储充一体化直流微电网能量协调控制研究
光储充一体化直流微电网能量协调控制研究光储充一体化直流微电网能量协调控制研究直流微电网是一种以直流形式构建的电力系统，它具有能源灵活性、高效率和可靠性等优势，被广泛应用于独立电网、军事基地和孤岛电力系统等领域。
然而，由于分布式能源的间断性和不确定性，直流微电网中的能量协调控制问题变得尤为重要。
光储充一体化是直流微电网中常用的能量组合方式，通过光伏发电和储能系统协调运行，实现了电能的高效利用和稳定供应。
本文将重点研究光储充一体化直流微电网中的能量协调控制。
首先，本文将介绍光储充一体化直流微电网的能量组合方式。
光伏发电系统通过太阳能电池板将太阳能转化为直流电能，而储能系统则可以将多余的能量存储起来，以备不时之需。
充电系统用于控制储能系统的充电过程，确保储能系统始终处于良好的工作状态。
通过合理配置这些能量组件，能够有效提高能量的利用效率和稳定性。
其次，本文将探讨光储充一体化直流微电网的能量协调控制策略。
能量协调控制策略是保证直流微电网持续运行的关键。
在光储充一体化直流微电网中，能量协调控制策略主要包括发电调度、储能容量管理和电能负荷预测等方面。
发电调度是根据当前能源供需关系，合理调度光伏发电系统的输出功率，以实现最佳发电效果。
储能容量管理则是根据当前供需情况，合理配置储能系统的充放电功率，以实现能量的最优调配。
电能负荷预测则是根据历史数据和实时数据，对未来一段时间内的负荷进行预测，从而为能量协调控制提供参考依据。
最后，本文将阐述光储充一体化直流微电网能量协调控制的实施过程。
实施光储充一体化直流微电网能量协调控制需要考虑到系统的可靠性、稳定性和可扩展性等因素。
在实际操作中，需要编写相应的算法和控制程序，以实现能量协调控制策略的自动化和精确化。
同时，还需要进行系统模拟和实验验证，以检验能量协调控制策略的有效性和可行性。
综上所述，“光储充一体化直流微电网能量协调控制研究”是一个具有重要意义和应用前景的课题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光储充直流微网技术建设与应用
摘要：滇中新区光储充一体化项目利用当地良好的太阳能资源，集分布式光伏
发电、直流储能、电动汽车充电为一体的系统性工程，并基于局部配电网建设，
与分布式光伏能源形成多能互补，通过能量存储和优化配置实现本地能源生产与
用能负荷基本平衡，在不扩大配电网供电能力的前提下可根据需要与公共电网灵
活互动且相对独立运行的智慧型能源综合利用局域网。
关键词：光储充，光伏，储能，充电桩，互补。
1.引言
随着储能技术的飞速发展，直流快充已逐渐成为电动汽车充电技术发展趋势，电动汽车充电时间要求越来越短，续航里程要求越来越高。
随之而来的充电基础
设施建设的供需矛盾更加突出，难以为继的是公共电网不断扩容要求，将严重制
约公共充电基础设施的建设发展。
直流站桩储一体化产品拥有超大容量交直流混合微电网以及多种能源互补集
成控制的技术优势。
在市电不增容或少增容的前提下，能够以高性价比的设备投
资建设超大容量直流快速充换电站，可以确保充电基础设施运营方在城市任何角
落建设公共大容量直流快速充电基础服务设施包括城市公共交通、大型电动巴士
等超大容量充电基础设施快速建设，具有大容量直流充电基础设施快速大规模建
设推广价值。
2.太阳能资源
光储充直流微网项目位于昆明市长水机场东北约5km处，场址中心坐标为东
经102°58′40.35″、北纬25°07′23.62″，场址距离昆明气象站直线距离约37km。
根据昆明市气象站太阳总辐射、直接辐射、日照时数观测分析，2003年1月
1日～2012年12月31日间10年的逐小时观测资料分析，场址多年平均太阳总
辐射量5591.6MJ/m2，昆明市全年日照平均时数在2100h～2300h之间，平均日
照时数为2121h。
根据《太阳能资源等级—总辐射》（GB/T 31155-2014）判定其太阳能资源丰
富程度为很丰富，太阳能资源开发条件较好。
3.储充一体化项目基本布置
结合现有车位限制及地理环境，项目设施主要包括1套1MW•h储能和充放
电一体化集装箱、110kW车棚光伏，以及16个250A专用直流快速充电桩，构建
区域新能源微网。
光储充直流微网项目平面布置图
4.总体设计
本工程充电区共设计有32车位。
发电系统为10kWp光伏发电系统；1MW•h
储能系统；16台直流双枪充电桩。
在光伏发电不足以支撑充电桩使用时，储能充电站的电力来源采用外接电网
方式进行，补给电源考虑从停车区域南侧已有的400V配电房进行补电。
电气主接线图
5.建设方案
5.1.110kW的车棚光伏（直流接入储能系统）
本工程采用单晶硅340Wp光伏组件共324块。
根据储能系统输入特点，以1
回线路接入直流储能系统。
18块光伏组件串联构成一个光伏组串单元，本工程共包括18个光伏组串单元，本工程光伏发电装机容量110kWp。
5.2.外网电补给
储能充电站电网补给电源考虑从停车区域南侧已有的400V配电房400V侧备用出线间隔引接，以2回400V电源线路电源接入储能和充放电一体化集装箱，并通过直流系统后供充电桩使用。
储能和充放电一体化集装箱引至直流充电桩回路电压最大为720V，储能和充放电一体化集装箱由2回720V馈线供电，共4回720V馈线给16个充电桩进行供电。
5.3.储能、充电系统
1个1MW•h储能和充放电一体化集装箱，含4个2×136kW的储能模块，每2×136kW的储能模块配置150kW的DCP充放电模块，整个工程布置直流充电桩16台，每个充电机有2个充电枪。
5.4.“互联网+”智能监控系统
本项目全部设备均由计算机监控系统进行监控，对光伏系统、直流储能充放电系统、充电桩等所有运行设备实行实时监视和控制，数据统一采集处理，最终通过终端数据平台进行分析，实现资源共享。
在给电动车充电还实现如下功能：计量、刷卡启动、停止；运行、故障状态显示及远方报警功能；充电异常自动切断电源输出功能；根据电池管理系统运行数据，可动态调整充电参数；可通过接口与电池管理系统通信，获取车辆电池信息数据等。
6.运行特点
根据本项目特点，采用光伏发电系统输出电力直接供给储能集装箱充电，储能集装箱向充电桩供电，日供电电量为2400kW·h。
本项目为高度智能化无人值守光储充示范站，集成化、自动化程度高，项目于2018年6月建成投运以来，运行情况良好，基本实现预期目的。
国内充电站建设如火如荼，未来充电站的电力瞬时荷载将对区域性的电网负荷带来不小的瞬时荷载过大的冲击压力，光储充能很好的解决该问题，市场前景广阔。
但目前光储充投资大，系统寿命周期及稳定性让很多投资人不敢涉足，更多的放在常规的电网直供电的方式来建设投资充电站。
在光储充系统问题主要表现在：光伏出力与储能系统集成稳定问题、储能系统充放电衰减问题、储能输出与充电桩输出系统集成问题、整个系统后台运行问题的处理及反馈问题等等。
7.结语
光储充项目建设在增加了大功率用电设施的情况下不需要配电网进行扩容改造，并最大化利用存储建筑光伏所发电能，工程的建设为未来充电站的多模式运营积累宝贵经验及统计数据，为后期需要建设在城市中心密集区域的电动汽车充电站、建筑光伏项目提供一定的借鉴和指导作用，对开拓潜在新市场、新客户具有积极意义。
参考文献：
[1]徐军涛. 光伏直流储能充电站电气设计[J] .昆明: 云南水力发电, 2018，35（12）：26-27.
[2]曹凌捷 . 光储充一体化电站建设关键技术研究 [J]. 电力与能源，2017，38（6）：746-749，755.。
