吊篮计算书
吊篮施工方案计算书(花架梁非标架高)
4.8 级螺栓的屈服强度
s =320MPa ，抗拉强度 b =400MPa
螺栓计算应力面积 S 157 mm
2
计算应力
满足强度要求，可以安全投入使用。
7、承载能力计算
由前面计算可知，每个悬挂机构对楼面的载荷主要在前支座：
用公式表示即为： Cwr
M w Li S wr Lb
3
Wll Lo
式中： C wr -配重悬挂支架稳定系数，大于或等于 3：
Wll -起升机构极限工作载荷,
Wll 4.3532 1.8212 4.72kN 472kg ；（单侧支架）
M w -配重质量, 20×25kg=500kg（单侧支架）
吊篮前支架长为 1.20m，后支架长为 5.00m。
吊篮锚固类型采用配重悬挂，配重重量为 20.00kN。
吊篮支架悬挂横梁型钢选用工字钢，型钢型号为 18 号工字钢。
吊篮钢丝绳选用 6×19，钢丝绳直径为 8.70mm。
吊篮自重为 4.80kN，钢丝绳自重为 1.30kN，悬挑支架自重为 1.60kN。
每个前支座处楼面受力：NE=6.695KN
现场技术说明：前支座底部木板尺寸：1.2×0.3×0.2m；(后支座同理)
前支座离楼板短边距离（a）：≥0.5m；
前支座传递荷载标准值：NE=6.695KN ；（后支座受力小与前支座）
楼板的计算跨度： L 4m 。
根据建筑结构荷载规范 GB50009-2012 中的规定可得：
第一章
吊篮安全验算
1.1 依据规范
《建筑施工工具式脚手架安全技术规范》JGJ 202-2010
吊篮计算书
吊篮承受的力荷载验算：
验算假定：由于吊篮主要承受拉力，弯矩较小，所以验算时不考虑弯矩的影响。
1、恒荷载
吊篮材料选用直径为12的热压HPB235级带肋钢筋。
所以吊篮自重：p=20kg
2、活荷载
1个施工人员：q=80kg（每人重量80kg）
3、吊篮所承受的力荷载P为：
根据1和2，可得：P=1.2*p+1.4*q=136kg=1.36KN（式中1.2和1.4分别为恒荷载和活荷载分项系数）
本工程采取两个吊点，所以每个吊点所承受的力应为：P1=P/2=2.72/2=1.36KN
4、吊篮材料验算
吊篮的安全系数一般不小于8，取安全系数为10；
HPB235级钢筋的抗拉强度设计值fy=210N/mm，根据材料力学中的应力公式可得Ф12钢筋主应力σ=1360*4/π*D²=12N/㎜≤210N/mm，所以满足设计要求。
吊篮相关计算书
吊篮相关计算书吊篮相关计算书⼀、钢丝绳的受⼒检验根据《建筑施⼯⼯具式脚⼿架安全技术规范》JGJ202-2010，钢丝绳的安全系数应选为 9。
钢丝绳的受⼒检验：吊篮系统采⽤的钢丝绳，结构为4×31SW+NF，直径 8.3mm，破断拉⼒不⼩于 54KN。
对受⼒钢丝绳进⾏安全核算1、吊蓝的风荷载标准值应按下式计算：Q wk=w k×F式中 Q wk——吊蓝的风荷载标准值（kN）； w k——河北唐⼭的基本风压值（KPa），取 w k=0.3 KPa = 0.3 kN/m2F——吊蓝受风⾯积（m2）, 取 F=6m x 1.18m =7.08 m2Q wk=w k×F=0.3×7.08 =2.124 KN2、竖向荷载标准值应按下式计算：Q1= （ G K+Q K ） /2 （ 5.2.2-1 ）式中 Q1——吊蓝动⼒钢丝绳竖向荷载标准值（kN）；G K ——吊蓝及钢丝绳⾃重标准值（ kN ）取 5.2 ；Q K ——施⼯活荷载标准值（ kN ） , 取 6.3 ；Q1=（G K+Q K）/2=5.75 kN3、作⽤于吊蓝上的⽔平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2，⽔平风荷载标准值应按下式计算：Q2=Q WK/2式中 Q2——吊蓝动⼒钢丝绳⽔平荷载标准值（kN）； Q WK——⽔平风荷载标准值（kN），取 2.124。
Q2=Q WK/2=1.062 kN4、吊蓝在使⽤时，其动⼒钢丝绳所受拉⼒应按下式核算：式中 Q D——动⼒钢丝绳所受拉⼒的施⼯核算值（kN）；K ——安全系数，选取 9 。
Q1 ——吊篮动⼒钢丝绳竖向荷载标准值（ kN ）；Q2 ——吊篮动⼒钢丝绳⽔平荷载标准值（kN）。
Q1 2 + Q2 2开平⽅根 = 5.847Q D=5.847×9=52.623 KN钢丝绳破断拉⼒为53KN>52.623 KN，故满⾜要求，吊蓝在使⽤时，钢丝绳的破断拉⼒⼤于动⼒钢丝绳所受拉⼒。
吊篮计算书

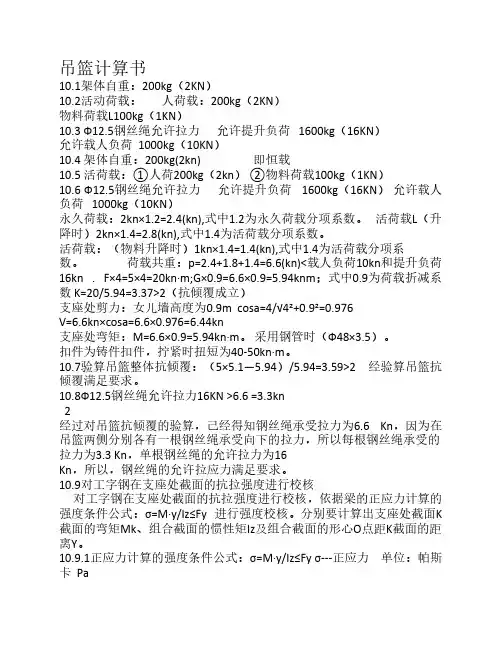

吊篮计算书10.1架体自重：200kg（2KN）10.2活动荷载：人荷载：200kg（2KN）物料荷载L100kg（1KN）10.3 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）10.4 架体自重：200kg(2kn) 即恒载10.5 活荷载：①人荷200kg（2kn） ②物料荷载100kg（1KN）10.6 Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）永久荷载：2kn×1.2=2.4(kn),式中1.2为永久荷载分项系数。
活荷载L（升降时）2kn×1.4=2.8(kn),式中1.4为活荷载分项系数。
活荷载：（物料升降时）1kn×1.4=1.4(kn),式中1.4为活荷载分项系数。
荷载共重：p=2.4+1.8+1.4=6.6(kn)<载人负荷10kn和提升负荷16kn . F×4=5×4=20kn·m;G×0.9=6.6×0.9=5.94knm；式中0.9为荷载折减系数 K=20/5.94=3.37>2（抗倾覆成立）支座处剪力：女儿墙高度为0.9m cosa=4/√4²+0.9²=0.976V=6.6kn×cosa=6.6×0.976=6.44kn支座处弯矩：M=6.6×0.9=5.94kn·m。
采用钢管时（Ф48×3.5）。
扣件为铸件扣件，拧紧时扭短为40-50kn·m。
10.7验算吊篮整体抗倾覆：（5×5.1—5.94）/5.94=3.59>2 经验算吊篮抗倾覆满足要求。
10.8Ф12.5钢丝绳允许拉力16KN >6.6 =3.3kn2经过对吊篮抗倾覆的验算，己经得知钢丝绳承受拉力为6.6 Kn，因为在吊篮两侧分别各有一根钢丝绳承受向下的拉力，所以每根钢丝绳承受的拉力为3.3 Kn，单根钢丝绳的允许拉力为16Kn，所以，钢丝绳的允许拉应力满足要求。
吊篮计算书
计算书钢丝绳抗破断力计算：（我司吊篮采用的是无锡法尔胜金属制品有限公司生产的Φ8.6航空用钢丝绳，其破断拉力为65.5KN。
ZLP-800型电动吊篮额定载重：800KG悬吊平台重量：320KG（按6m吊篮计算）标准规定电动吊篮钢丝绳的安全系数不小于9 N=s*a/w≥9 N—安全系数S—单根承重钢丝绳的额定破断接力为65.5KN a—承重钢丝绳根数W—指荷载（0.8+0.32）*9.8=10.976KN N=65.5×2÷12.9=11.753＞9 钢丝绳符合规范要求，满足安全要求。
抗倾覆系数计算：简图（以前臂伸出1800mm，后臂长度4400mm为例）：抗倾覆安全系数应满足K＝M抗／M倾＝G•b / F•a ＞2 按前吊臂长a=1.8m 后为b=4.4m，单臂吊重=按物料重+篮体自重计算。
F1=最大物料重（含施工人员）=800/2=400kg F2=单边篮体及附件自重=150kgM倾=（F1+F2）×a×9.8=（400+150）×1.8×9.8=9702NG1=单边支架配重=500kg G2=非标后支架等自重=80kgM抗=（G1+G2）×b×9.8=（500+80）×4.4×9.8=25009.6N核算结果：K＝M抗／M倾= 25009.6／9702=2.58 ＞2 （安全系数）符合国标要求。
- 风荷载计算：工程名称：xxxx工程所在城市：xx工程基本风压：0.45kN/m2工程强度校核处标高：73.9m 1、基本计算公式:（1）.场地类别划分：根据地面粗糙度，场地可划分为以下类别：A类近海面，海岛，海岸，湖岸及沙漠地区；B类指田野，乡村，丛林，丘陵以及房屋比较稀疏的乡镇和城市郊区；C类指有密集建筑群的城市市区；D类指有密集建筑群且房屋较高的城市市区；xxx按D类地区计算风压（2）.风荷载计算：幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001（2006年版）7.1.1采用风荷载计算公式：Wk=βgz×μz×μsl×WO 其中：Wk——作用在幕墙上的风荷载标准值（kN/m2）βgz——瞬时风压的阵风系数，按《建筑结构荷载规范》GB50009-2001（2006年版）取定根据不同场地类型，按以下公式计算：βgz=K(1+2μf)其中K为地区粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92×(1+2μf) 其中：μf=0.387×（Z/10 ）（-0.12）B类场地：βgz=0.89×(1+2μf) 其中：μf=0.5×（Z/10）（-0.16）C类场地：βgz=0.85×(1+2μf) 其中：μf=0.734×（Z/10 ）（-0.22）D类场地：βgz=0.80×(1+2μf) 其中：μf=1.2248×（Z/10）（-0.3）μz——风压高度变化系数，按《建筑结构荷载规范》GB50009-2001取定，根据不同场地类型，按以下公式计算：A类场地：μz =1.379×（Z/10）0.24B类场地：μz =（Z/10）0.32C类场地：μz =0.616×（Z/10 ）0.44D类场地：μz =0.318×（Z/10 ）0.60本工程属于D类地区μsl——风荷载体型系数，按《建筑结构荷载规范》GB50009-2001（2006年版）取定WO——基本风压，按全国基本风压数值，北京地区取0.45 kN/m2Wk：作用在幕墙上的风荷载标准值（kN/m2）z ：计算高度73.9m βgz=0.80×(1+2μf) 其中：μf=1.2248×（Z/10 ）（-0.3）μz：73.9m 高处风压高度变化系数（按D类区计算）：（GB50009-2001 7.2.1）μz=（Z/10 ）0.44=2.411 μf：脉动系数：（GB50009-2001 7.4.2-8）μf=1.2248×（Z/10）（-0.3）=0.54879βgz：阵风系数：GB50009-2001 7.5.1-1）βgz=0.80×（1+2×μf）=1.678μspl：局部正风压体型系数μsnl：局部负风压体型系数，通过计算确定μsz：建筑物表面正压区体型系数，按照（GB50009-2001 7.3.1）取0.8μsf：建筑物表面负压区体型系数，按照（GB50009-2001 7.3.3-2）取-1 Wk=βgz×μz×μsl×WO≈0.93kN/m2现考虑吊篮表面大面积空隙，所以取S=1 10×s 取吊篮高度1.25米，长度6米所以面积S=110×（1.25×6）≈0.75m2受力F=P×S=1×W=0.6975kN 吊篮可以抵御最大风力为5级吊篮施工过程中的用电量计算：工程施工共需吊篮44台，每台吊篮2台提升机功率为4.4KW 施工过程中同时施工吊篮常规为60%，每天实际运行时间为4小时每天总用电量为W=4.4×4×44×60%=464.64J吊篮支架安装处裙楼屋面承载力计算：N＝P（1＋1500÷4500）――――――――――（1）P＝G·K ――――――――――（2）式中：G＝（吊篮自重＋荷重＋钢绳、电缆重量）÷2＝（300＋500＋50）÷2＝850÷2 ＝425kgK＝1.25(动载系数) 代入（2）式P＝425×1.25＝531.25kgP代入（1）式N＝P（1＋1500÷4500）＝531.25×（1＋0.33）＝706.5625KG前支点下垫木板：此时承受重量＝706.5625KG÷4M2＝193.85KG/ M2所以前支架处地面所承受重量为193.85KG/ M22、后支架地面所承受重量吊篮篮体最轻的1.5的吊篮的重量为210KG所以单只后支架地面所受最大重量＝（1000-210×1500÷4500）÷2=465KG 后支架地面此时承受重量=465KG÷3 M2=155KG/ M2。
吊篮计算书
1吊篮结构结构简介虎门二桥S3标节段拼装托架安装吊篮采用∟80*5型钢、δ=8mm的菱形花纹钢面板及Φ12的螺纹钢焊接而成,其长、宽、高尺寸分别为88cm×88cm×88cm。
吊篮见图。
图吊篮2吊篮计算承重计算上部荷载：（1）花纹钢面板：m2（2）∟80*5型钢：m（3）Φ12螺纹钢：m—（4）施工荷载：500kg考虑吊篮实际使用情况，在施工条件下，施工荷载的比压为m2。
面板计算面板采用 8mm 厚花纹钢板，计算跨度取计算荷载（线荷载按长方向取值）：钢面板自重：q1=×××10= kN/m施工荷载：q2=××=m建立力学模型：l2/8=（+）×8=·mM=q总σ=M/W=＜f=215MPa$故，面板强度满足要求。
∟80*5型钢计算取单个侧面进行研究，长和高分别为、。
计算荷载（线荷载按长方向取值）：面板、施工荷载、Φ12螺纹钢、立杆角钢及上下横梁角钢按均布荷载计算：自重：q1=××4+4××+8×××10/=mq2=×500×10/4=m建立力学模型：经计算，Mmax=·m 故：《σ=Mmax /Wmin==<f=215Mpa强度满足要求。
3施工注意事项1、吊篮吊装时严禁超重；2、吊篮吊装作业时应安排专业的起重工指挥。
高空作业吊篮计算书
1、高处作业吊篮计算书一、 计算依据：JGJ202-2010《建筑施工工具式脚手架平安技术规范》GB19155-2003《高处作业吊篮》二、 上部悬挂机构稳定性合格条件：悬挂机构的稳定系数必需≥2。
三、 计算条件：1、 吊篮额定载荷量：500kg 。
2、 吊篮自重：650kg （包含工作平台、提升机、平安锁和钢丝绳重量）。
3、 吊篮配重及后插杆、后支架等：合计1000kg四、 计算简图：五、 计算内容1、 抗倾覆平安系数抗倾覆平安系数等于配重矩比前倾力矩，其比值不得小于2。
（1）吊篮正常安装状态前梁伸缩长度a ≤1.5米，前后支座距离为b=4.5米抗倾覆系数=P×b W×a =1000×4.5(500+650)×1.5=2.61＞2（2）吊篮非正常安装状态前梁伸缩长度a=1.7米，前后支座距离为b=4.3米抗倾覆系数=P×b W×a =1000×4.3(500+650)×1.7=2.20＞2 2、 钢丝绳破断拉力计算（由2根钢丝绳各负担1/2）按容许应力法进行核算，计算荷载采纳标准值，平安系数K 应选取9。
（1）竖向荷载标准值：Q 1=（G k +Q k ）/2=（500+650）×10/2=5750N（2）水平荷载值（只考虑风荷载）：Q 2=Q wk /2依据《建筑施工工具式脚手架平安技术规范》JGJ202-2010 条，在工作状态下，基本风压值不低于500Pa ，按1.5倍基本风压值计算。
依据本工程实际工况，按最大受力面积，吊篮长度为5m ，高度1.1m 。
Q 2=500×5×1.12=1375N（3）钢丝绳所受拉力：Q D =√Q 12+Q 22=√57502+13752=5912N （4）查表d=8.3mm 钢丝绳破断拉力为59134NK=59134/5912=10＞93、 支承悬挂机构前支架处的结构强度验算N D =Q D (1+a b)+G D =5912×（1+1.5/4.5）+4500=12382N G D 为吊篮悬挑横梁自重：450kg ×10=4500N该工程最低为C30混凝土，f ck =20.1N/mm 2所以支撑点处的最小受力面积：s=N D /f ck =12382/20.1=616mm 2 远小于本工程电动吊篮支撑点处的面积。
吊篮计算书
吊篮悬挂机构计算书已知：1、吊篮自重+载荷P=1200Kg2、双吊点：故单吊点受力P’=600Kg3、其它条件如图所示受力计算：1、计算单支点受力：P1’= P’ x K K…………动载荷冲击系数=600 x 1.25=750Kg2、吊臂方管80 x 80 x 4受力分析N按图计算a=24°15′∴P′绳=P1″/sin a=750/0.41072=1826Kg3、计算钢丝绳的安全系数：P′绳拉力=1826Kg=17894.8N安全系数：s=Ф8.6钢丝绳破断拉力/ P′绳拉力=62.5KN/17.894KN=3.5倍按拉紧绳经常使用的钢丝绳安全系数为3.5，故满足安全要求4、强度计算梁横截面端头的应力计算：σ=MY/I Z M------端头所在横截面的弯矩=750 x 95 x 4/115.9 Y------端头中心轴与下边的距离=2459kgcm2 I Z------横截面对中心轴的惯性矩抗弯截面系数：W Z= I Z / Y max=115.9/4=28.98按梁的正应力强度条件应满足：σmax=M max/W Z≤[σ]=750/28.98=25.88≤[46.43]口80 x 80 x 4 管抗拉力强度σb =455N.m 2455N/9.8=46.43kg并附上海申花钢管有限公司产品质量证明所以口80 x 80 x 4梁的受力强度条件小于许用应力，完全满足该吊篮的使用要求5、结论：该结构设计合理，吊臂及钢丝绳受力强度及安全系数都能符合吊篮额定载荷的工作要求。
加强钢丝绳强度由1：F 绳=23750N查标准：吊篮专用钢丝绳：6×19W+IWS-8.6抗破断拉力为不小于69.25 kN 安全系数S=绳破断F F =NkN 2.2002325.69﹥2.9﹥2 ∴所以钢丝绳完全满足安全要求吊篮计算书本计算书适用100米高度以内前梁伸出量1.5米。
G1=额定载荷（630㎏）＋平台自重（520㎏）＋钢丝绳（105㎏）＋电缆线重量（24㎏）=1279㎏G2=配重重量（900㎏） L1=1.5m L2=4.6m计算公式：G2·L2≥2×G1·L1900㎏×4.6m ≥2×1279㎏×1.5m4140≥3837由上式计算得出吊篮的倾翻系数≥2。
