第十二章房屋建筑图样画法
12.1 投影法
（一）图样画法中的直接正投影法（基本视图） 将物体直接向六个基本投影面投影所得的视图称为基本视图。 基本视图：正立面图 、平面图 、左侧立面图、右侧立面图、底面图、背立面图。
第十二章房屋建筑图样画法
基本视图
将物体向基本投影面投影所得的视图称为基本视图。
⒈基本视图的形成 V
画半剖视图时应注意：（1） 半个剖视图与半个视图应以点 划线为界并在点划线上靠近两 端处加上对称符号； （2）形体的内部结构在半个剖 视图上巳表达清楚时，在半个 视图中的虚线不必画出。
第十二章房屋建筑图样画法
例一：根据正立面图、平面，求作1-1半剖视图。
第十二章房屋建筑图样画法 E:\proe-course\p6-14.prt.2
• 正立面图 • 平面图 • 左侧立面图
• 右侧立面图 从右向左投影
•底面图 从下向上投影
• 背立面图 从后向前投影
第十二章房屋建筑图样画法
⒉ 六个投影面的展开
底面图 正立面图
平面图
第十二章房屋建筑图样画法
⒊ 六面视图的投影对应关系
前
底面图
后 上
右侧立面图
正立面图
右 左 左侧立面图
背立面图
下
长
高
第十二章房屋建筑图样画法
§12-2 剖视图（剖面图） 一、剖视图的概念和基本画法
第十二章房屋建筑图样画法
剖视图——假想用剖切面剖开物体，将处于观察者和剖切面之间的部分 移去，而将余下的部分向投影面投影，所得的图形称为剖视图。
画剖视图的步骤： （1）确定剖切面的位置
先根据物体的结构特点，确定哪个视图需要取剖视，然后确定剖切面的 位置。 （2）画剖视图
第十二章房屋建筑图样画法
[例 [例 四四 ]根 ]根 据据 1-11-半 1半 剖剖 视视 图图 和和 平平 面面 图图 ，， 补补 作作 2-22-半 2半 剖剖 视视 图图 。。
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
（三）局部剖视图 用剖切面局部剖开物体后所得的剖视图，称为局部剖视图。 当形体取全剖视图影响外形表达，当形体无对称平面或虽有对称平面但轮廓线与 对称中心线重合不宜采用半剖视图，均可采用局部剖视图。 画局部剖视图应注意，表示剖切范围的波浪线（折断痕迹的投影）不应与其它图 线重合，也不可画到实体以外。当被剖结构为回转体时，允许将该结构的中心线 作为局部剖视与视图的分界线。
[例]作杯形基础的1-1半剖视图。 （材料为钢筋混凝土）
E:\proe-course\p6-14.prt.2
第十二章房屋建筑图样画法
例二：将正立面图改画成半剖视图。
第十二章房屋建筑图样画法 E:\proe-course\p6-15.prt.1
[例四]根据1-1半剖视图和平 面图，补作2-2半剖视图。
第十二章房屋建筑图样画法
E:\proe-course\10-2.prt.2
（四）图样画法中的具有不平行于投影面的立面的房屋建筑物的视图（展开视图）
第十二章房屋建筑图样画法
（五）图样画法中的镜像投影法 假想将一镜面放在物体的下面来替代水平投影面，在镜面中反射得到的视图，称为 镜像视图。镜像投影应在图名后加注“镜像”二字。在房屋建筑中，常用镜像视图 来表达室内顶棚的装修等构造。
第十二章房屋建筑图样画法源自112-2
2 2
1-1
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
[例一]将正立面图改画成1-1局部剖视图。
平面图
左 长右
• 度量对应关系：仍遵守“三等”规律 • 方位对应关系：
除背立面图外，靠近正立面图的一边是物体 的后面，远离正立面图的 一边是物体的前面。
第十二章房屋建筑图样画法
例1、根据巳知的正立面图、平面图，补画出该物体的另外四个基本视图。
第十二章房屋建筑图样画法
（二）局部视图
将建筑形体的某一局部向基本投影面投影，所得到的视图称为局部视图。画局部视 图时，局部视图的范围一般用波浪线表示，并在原基本视图上用箭头指明投影方向， 用大写拉丁字母编号，在相应的局部视图的下方注上同样的字母作为图名。
E:\proe-course\p6-11.prt.2
[例二]将正立面图改为全剖视图。
例二(a)
第十二章房屋建筑图样画法
例二(b)
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
例二(c)
（二）半剖视图 当物体具有对称平面时，在垂 直于对称平面的投影面上的投 影，以对称中心线（细点划线） 为界，一半画成视图表达外形， 一半画成剖视图表达内部结构， 这种剖视图称为半剖视图。
E:\proe-course\p6-6.prt.1
第十二章房屋建筑图样画法
（三）斜视图 当物体的某一局部表面倾斜于基本投影面时，可假想用一个与物体倾斜表面平行的 投影面并进行投影，所得到的视图称为斜视图。画斜视图时，要用箭头指明投影方 向，并用大写字母编号，在相应斜视图的下方注上相同的字母作为图名。
将处于观察者与剖切面之间的部分移去后，其余部分向投影面投影，即 可得到剖视图。由于剖视图是假想剖开物体后画出的，因此，当一个视图画 成剖视图后，其它的视图不受影响，仍应完整画出。 （3）画材料的剖面符号
在剖视图中，被剖切到的物体的实体部分，应画出规定的材料的剖面符 号，以区别于未被剖切到的部分。普通砖材料的剖面符号一般为与水平方向 成45º的互相平行的细实线，其间隔根据图形大小而定，一般为2~4毫米。 （4）画剖切符号、投影方向，并标注数字和剖视图的名称
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
二、剖视图的几种处理方式 （一）全剖视图 用剖切面将物体全部剖开所得到的剖视图称为全剖视图。 [例一]作门轴座的1-1、2-2剖视图。（材料图例不分类别，画成 同方向、等间距的45°细实线）
第十二章房屋建筑图样画法
一般应在剖视图的正下方用阿拉伯数字标注出剖视图的名称“×-×”并 加粗实线的下划线；在相应视图上用剖切位置符号（线宽1~1.5b的断开的粗 实线，尽可能不与图形的轮廓线相交）表示剖切位置，在剖切位置的起迄处 用转折线表示投影方向，并标注同样数字“×”。
第十二章房屋建筑图样画法
第十二章房屋建筑图样画法
制图基本知识
第十二章
制图基本知识
23
§12-７ 尺寸标注的一般规则
第十二章
制图基本知识
24
§12-７ 尺寸标注的一般规则
1.尺寸界线是被注长度的 界限线 尺寸界线用细实线画。必 要时图样轮廓线可以作为尺寸 界线用。 一般情况下，尺寸界线应 与被注长度垂直，其一端应离 开图样轮廓线不小于2 mm, 另 一端宜超出尺寸线2 mm～3 mm。
留有装订边图纸的图框格式及尺寸代号的意义：
第十二章
制图基本知识
15
§12-4 图纸幅面和标题栏
二、标题栏
在图纸的右下角有一表格，填写着工程名称、图名、图纸编 号、设计单位、设计人等内容，这个表格叫标题栏，简称图标。 本课程的作业，采用图示的简化图标。其中图名用10号字，校名 用10号或7号字，其余汉字除签名外用5号字书写；数字则用3.5号 字书写。
点击4次
第十二章
制图基本知识
33
§12-７ 尺寸标注的一般规则
3.球径 标注球的半径或直径时，需在半（直）径符号前，加注球 形代号“S”，其他注写规则与圆半（直）径的相同。
第十二章
制图基本知识
34
§12-７ 尺寸标注的一般规则
三、角度、弧长、弦长的标注
弧长 角度 弦长
第十二章
制图基本知识
35
§12-8 平面图形分析
37
§12-8 平面图形分析
圆弧连接是画平面图形时经常遇到的几何作图。在圆弧连接 的图形中，圆弧有几种情形：定形尺寸和定位尺寸齐全的弧叫已 知弧，可直接画出；仅已知定形尺寸和一个定位尺寸的弧叫中间 弧，须依赖一个相切条件才可画出；仅已知定形尺寸而无定位尺 寸的弧叫连接弧，须依赖两个相切条件方可画出。 已知弧 连接弧 中间弧
房屋建筑学建筑施工图画法
建筑剖面图的画法
总结词
表示建筑物内部的结构形式和垂直方向 上的尺寸，包括楼层的高度、楼梯的位 置和形式等。
VS
详细描述
建筑剖面图是建筑施工图中的重要组成部 分，表示建筑物内部的结构形式和垂直方 向上的尺寸。它主要包括楼层的高度、楼 梯的位置和形式等内容。在绘制建筑剖面 图时，需要按照规定的图示内容和要求进 行绘制，确保图纸的准确性和完整性。
创建和修改建筑模型。同时，Revit还提供 了协同设计和施工管理的功能，方便团队成
员之间的协作和沟通。
SketchUp软件介绍
总结词
SketchUp是一款易于学习和使用的三维建模软件。
详细描述
SketchUp提供了丰富的绘图工具和编辑功能，支持快速创建和编辑三维模型。它支持 多种文件格式导入和导出，方便与其他软件的协作。同时，SketchUp还提供了强大的
建筑立面图的画法
总结词
表示建筑物的立面形状和尺寸，包括建筑物的外观造型、门窗的形式和位置、墙面装饰材料等。
详细描述
建筑立面图是建筑施工图中的重要组成部分，表示建筑物的立面形状和尺寸。它主要包括建筑物的外 观造型、门窗的形式和位置、墙面装饰材料等内容。在绘制建筑立面图时，需要按照规定的图示内容 和要求进行绘制，确保图纸的准确性和完整性。
AutoCAD提供了丰富的绘图工具和编辑功能，支持精确绘 图和高效编辑。它支持多种文件格式导入和导出，方便与 其他软件的协作。同时，AutoCAD还提供了强大的定制和 扩展功能，用户可以根据需求进行定制和开发。
Revit软件介绍
总结词
Revit是一款基于BIM技术的建筑信息模型 软件。
详细描述
Revit提供了从设计到施工的完整解决方案 ，包括建筑设计、结构设计和机电设计等功 能。它支持参数化建模和族编辑，可以快速
住宅建筑平面图的绘制
住宅图的绘制住宅室内平面图的绘制1，室内空间布局。
2，家具家电布置。
3，装饰元素及细部处理。
4，地面材料绘制。
5，文字，符号标注及尺寸标注。
6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。
装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。
步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。
阳台线宽为0.25。
轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。
2，将所有未剖切到家俱外轮廓线设置为0.25。
点击对象特征中的线宽设其为0.25。
3，将剖切到的轮廓设为0.35。
住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。
（详图符号直径为500，剖切线长度为200，线宽为0.6。
标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。
线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。
楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。
窗下部砖墙填充JIS-LC-20图案。
线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。
将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。
在窗洞位置绘制一条虚线表示窗体的位置。
2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。
“画法几何与工程制图”复习题(答案)
“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。
建筑方案绘图方法

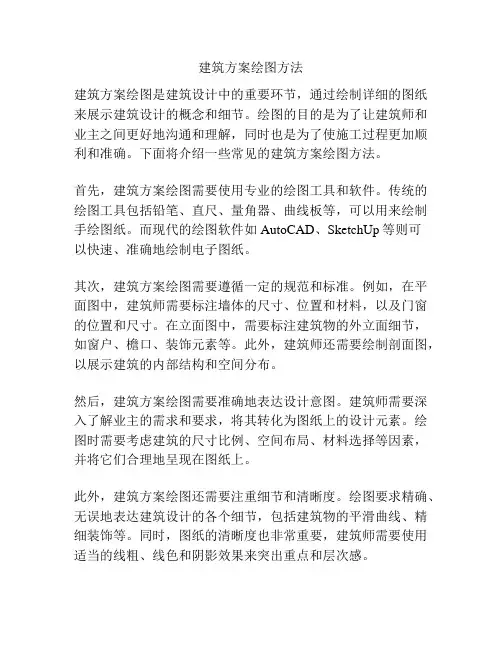

建筑方案绘图方法建筑方案绘图是建筑设计中的重要环节，通过绘制详细的图纸来展示建筑设计的概念和细节。
绘图的目的是为了让建筑师和业主之间更好地沟通和理解，同时也是为了使施工过程更加顺利和准确。
下面将介绍一些常见的建筑方案绘图方法。
首先，建筑方案绘图需要使用专业的绘图工具和软件。
传统的绘图工具包括铅笔、直尺、量角器、曲线板等，可以用来绘制手绘图纸。
而现代的绘图软件如AutoCAD、SketchUp等则可以快速、准确地绘制电子图纸。
其次，建筑方案绘图需要遵循一定的规范和标准。
例如，在平面图中，建筑师需要标注墙体的尺寸、位置和材料，以及门窗的位置和尺寸。
在立面图中，需要标注建筑物的外立面细节，如窗户、檐口、装饰元素等。
此外，建筑师还需要绘制剖面图，以展示建筑的内部结构和空间分布。
然后，建筑方案绘图需要准确地表达设计意图。
建筑师需要深入了解业主的需求和要求，将其转化为图纸上的设计元素。
绘图时需要考虑建筑的尺寸比例、空间布局、材料选择等因素，并将它们合理地呈现在图纸上。
此外，建筑方案绘图还需要注重细节和清晰度。
绘图要求精确、无误地表达建筑设计的各个细节，包括建筑物的平滑曲线、精细装饰等。
同时，图纸的清晰度也非常重要，建筑师需要使用适当的线粗、线色和阴影效果来突出重点和层次感。
最后，建筑方案绘图需要进行持续的反馈和修正。
建筑师在进行绘图的过程中，往往需要与业主和其他专业人员进行多次的沟通和讨论，以确保图纸能够准确地表达设计意图和满足各方需求。
根据反馈和修正意见，建筑师需要及时对图纸进行修改和完善。
总之，建筑方案绘图是建筑设计过程中的重要环节，需要使用专业的绘图工具和软件，并遵循一定的标准和规范。
绘图过程需要准确地表达设计意图，并注重细节和清晰度。
同时，建筑师还需要进行持续的反馈和修正，以确保图纸能够满足各方需求。
通过合理的绘图方法，可以有效地传达建筑设计的概念和细节，为建筑项目的实施提供指导和支持。
建筑图讲义样画法
3、用两个相交的剖切面剖切（续）
三、剖面图的种类
1、全剖面 2、半剖面图（一半画成外形图，另一半画 剖面图） 3、局部剖面图及分层局部剖面图
..
.. ..
常用建筑材料图例
② 一般规定
•制图标准只规定图例的画法，其尺寸比例视所画图样大小而定；可自编与制 图标准不重复的其它建筑材料图例，并加以说明。
• 图例线应间隔均匀，疏密适度，图例正确，表示清楚 •不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是 防水石膏板时），应在图上附加必要的说明。
⑵ 剖面图、断面图名称与剖切符号
名称与其相应的剖切符号编号一致，并在图名下画相应长度粗 实线（在机械制图中“×”为大写的拉丁字母，通常注写在图 样的上方，不画粗实线）。习惯上，剖面图的图名写“×－× 剖面图” ，断面图的图名只写“×－×” 编号，不写“断面 图”三汉字。
剖面图标注举例
1-1剖面图
2-2剖面图
六个基本视图的配置及其名称
仰视图
右视图 主视图 左视图
后视图
俯视图
2、特殊视图
1、镜像投影
平面图(镜像)
镜面
镜像投影 识别符号
2、特殊视图（续）
⑵ 向视图（可自由配置的视图）视专业的需要在规定的两
种表达方式（向视图下方注写图名和向视图上方标注大写拉 丁字母）中选一种
正立面图 左侧立面图 右侧立面图
• 两个相同的图例相接时，图例线宜错开或 倾斜方向相反
•两个相邻的涂黑图例（如混凝土构件、金 属件）之间，应留有空隙。其宽度不得小 于0.7mm
房屋建筑学建筑施工图的画法
边坡较长时，可在 一端或两端局部表示
二、总平面图常用图例
“R9”表示道路转弯半径为9m, ， “47.50”为路面中心标高，“6”表示6 %，为纵向坡度，“72.00”表示变坡点间 距离 1. 上图表示公路桥
下图表示铁路桥 2. 用于旱桥时应注明
左图为常绿针叶乔木 右图为常绿阔叶乔木
1. 施工图中各种图样，主要用正投影法绘制
立面图 剖面图
平面图
2. 平、立面图一般用较小比例 绘制
比例1：100
比例1：100
比例1：100
四、施工图中常用的符号
1. 定位轴线 2. 标高 3. 索引符号与详图符号 4. 指北针 5. 常用建筑材料图例 6. 其他符号
1. 定位轴线
(1) 附加定位轴线的编号 (2) 详图的轴线编号
5、剖面图中的尺寸标注
• 外部尺寸 – 总高度，层高，窗洞及窗间墙高度，各主要部位（室外地坪、出入口 地面、窗台、门窗顶、檐口墙顶）的标高。
• 内部尺寸 – 各层楼地面标高，楼梯平台标高，门洞高度
一、建筑剖面图的形成与用途
建筑剖面图
假想用一个垂直剖切平面把房屋剖开，将观察者与剖切平面之间的部分房屋移开，把留下的部分对与剖切 平面平行的投影面作正投影，所得到的正投影图，称为建筑剖面图。
– 粗实线——凡是被水平切平面剖切到的墙、柱的断面轮廓 – 中实线——被剖切到的次要部分的轮廓线和可见的构配件轮廓线，如墙身、窗台等 – 中虚线——被剖切到的高窗、墙洞等 – 细实线——尺寸标注线、引出线等 – 细点划线——定位轴线和中心线
– 4、平面图的有关内容：
– (1) 图例：
– 在平面图中，门窗、卫生设施及建筑材料均应按规定的图例绘制。
建筑制图标准图样画法
建筑制图标准图样画法4 图样画法4．1 平面图4．1．1 平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
4．1．2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
4．1．3 除顶棚平面图外，各种平面图应按正投影法绘制。
4．1．4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。
4．1．5 建筑物平面图应注写房间的名称或编号。
编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。
4．1．6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。
各区应分别用大写拉丁字母编号。
在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。
4．1．7 顶棚平面图宜采用镜像投影法绘制。
4．1．8 室内立面图的内视符号(图4．1．8-1)应注明在平面图上的视点位置、方向及立面编号(图4．1．8-2，4．1．8-3)。
符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。
立面编号宜用拉丁字母或阿拉伯数字。
4．2 立面图4．2．1 各种立面图应按正投影法绘制。
4．2．2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
4．2．3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等。
室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚。
4．2．4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置
房屋建筑学建筑施工图的画法共93页文档
