板式热回收原理及应用
热回收技术应用原理
热回收技术应用原理一、热回收原理制冷机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。
热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。
制冷压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水（或其它气液态物质），再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。
图中热回收器便是热量回收的载体，起着热量回收和转移的作用。
根据热力学第一定律可以得到如下关系式φ¬k′+φ¬R=φ0′+P¬in′式中，P¬in′—压缩机吸收并压缩制冷剂消耗的功率；φ0′—制冷剂在蒸发器吸收的热量，即制冷量；φ¬R—制冷剂在热回收器中放出的热量，即热回收量；φ¬k′—制冷剂在冷凝器中冷凝（或过冷）放出的热量。
雷诺威机房空调，雷诺威精密空调二、热回收类别针对热回收器回收热量的多少，热回收又可以分为部分热回收和全热回收。
其中，部分热回收只能回收冷水机组排放的部分热量，全热回收基本回收了系统排入环境中的全部热量。
三、热回收器形式根据使用场所的不同和用户终端的具体需求，热回收器可以采用多种不同的形式，如管壳式、板式、翅片管式、套管式等。
四、热回收技术在冷水机组上的一般应用根据冷水机组通常的使用场所，一般以水作为热量回收的媒介，在此以制取免费卫生热水为例展开讨论。
五、热回收技术原理热回收器里通过的是高温高压的气态制冷剂（温度约70℃—85℃），在高温高压制冷剂通过热回收器的同时，利用循环水泵将常温的水送入热回收器，在热回收器里水与高温制冷剂蒸气进行热交换，制冷剂被冷凝的同时将水温升高，然后返回热水储存箱，水泵再次从储存箱中将水送入热回收器进行循环加热，使热水温度进一步升高。

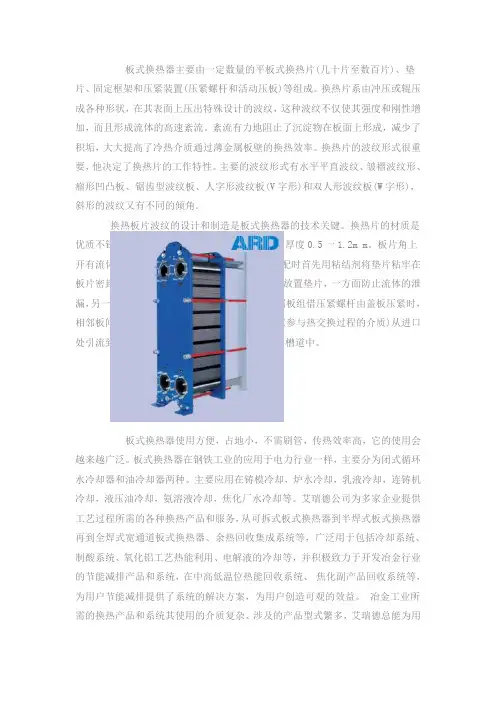

板式换热器在钢铁治金行业的用途及余热回收方式
板式换热器主要由一定数量的平板式换热片(几十片至数百片)、垫片、固定框架和压紧装置(压紧螺杆和活动压板)等组成。
换热片系由冲压或辊压成各种形状，在其表面上压出特殊设计的波纹，这种波纹不仅使其强度和刚性增加，而且形成流体的高速紊流。
紊流有力地阻止了沉淀物在板面上形成，减少了积垢，大大提高了冷热介质通过薄金属板壁的换热效率。
换热片的波纹形式很重要，他决定了换热片的工作特性。
主要的波纹形式有水平平直波纹、皱褶波纹形、瘤形凹凸板、锯齿型波纹板、人字形波纹板(V字形)和双人形波纹板(W字形)，斜形的波纹又有不同的倾角。
换热板片波纹的设计和制造是板式换热器的技术关键。
换热片的材质是优质不锈钢板或钦板，其次是铝及其合金。
板片厚度0.5一1.2m m。
板片角上开有流体通道孔，四周及角孔周围压有圈槽。
装配时首先用粘结剂将垫片粘牢在板片密封槽中，角孔周围部分槽中根据流动需要放置垫片，一方面防止流体的泄漏，另一方面使板片之间形成一定的空隙。
当金属板组借压紧螺杆由盖板压紧时，相邻板间板角上的开孔形成连续的通道，将介质(参与热交换过程的介质)从进口处引流到金属板组中，并分配到金属板间的狭窄槽道中。
板式换热器使用方便，占地小，不需刷管，传热效率高，它的使用会越来越广泛。
板式换热器在钢铁工业的应用于电力行业一样，主要分为闭式循环水冷却器和油冷却器两种。
主要应用在铸模冷却，炉水冷却，乳液冷却，连铸机冷却，液压油冷却，氨溶液冷却，焦化厂水冷却等。
艾瑞德公司为多家企业提供工艺过程所需的各种换热产品和服务，从可拆式板式换热器到半焊式板式换热器再到全焊式宽通道板式换热器、余热回收集成系统等，广泛用于包括冷却系统、制酸系统、氧化铝工艺热能利用、电解液的冷却等，并积极致力于开发冶金行业的节能减排产品和系统，在中高低温位热能回收系统、焦化副产品回收系统等，为用户节能减排提供了系统的解决方案，为用户创造可观的效益。
冶金工业所需的换热产品和系统其使用的介质复杂、涉及的产品型式繁多，艾瑞德总能为用户在材料选择、防腐设计以及结构设计方面提供最优化的解决方案，并做到极致，实现集约化的运行系统，当您选择艾瑞德时，如果您只想收获一缕春风，艾瑞德会给您整个春天！板式蒸发器和冷凝器主要用在氟利昂蒸汽透平系统中：热水槽储存的高温水通过热水供给泵送至烧结冷却器的板式换热器内，加热升温后送至氟利昂蒸发器、预热器在板式蒸发器内降低温度后返回转炉。
热回收机组原理、形式与应用
热回收机组原理、形式与应用术语空气-空气能量回收通风装置带有独立的风机、空气过滤器，可以单独完成通风换气、能量回收功能，也可以与空气输送系统结合完成通风换气、能量回收功能的装置。
习称能量回收机组或热回收机组。
空气-空气热交换器将排风中的热（冷）量传递给送风的热转移设备，习惯称热回收器，也称能量回收部件。
热回收的目的1、减小供热（冷）装置的容量。
2、减少诸多设备如制冷和供热设备、空气处理设备、水泵、管路等的投资。
3、减少全年的能源消耗量。
4、降低运行费用。
5、减少对环境的污染，减少温室气体的排放，保护环境。
相关标准《公共建筑节能设计标准》（GB50189-2015）、《通风空调系统运行管理规范》GB50365-2005规定：建筑物内设有集中排风系统且符合下列条件之一时，宜设置排风热回收装置。
排风热回收装置（全热和显热）的额定热回收效率不应低于60%。
1、送风量大于或等于3000m3/h的直流式空气调节系统，且新风与排风的温度差大于或等于8℃；2、设计新风量大于或等于4000m3/h的空气调节系统，且新风与排风的温度差大于或等于8℃；3、设有独立新风和排风的系统。
热回收机组的种类1、转轮式全热回收器2、板式显热回收器3、板翅式全热回收器4、热管式显热回收器5、溶液吸收式全热回收器6、液体循环式显热回收器转轮式热回收器1、转轮式热回收器的核心部件是转轮。
2、以特殊复合纤维或铝合金箔作载体，覆以蓄热吸湿材料而构成。
3、加工成波纹状和平板状形式，然后按一层平板、一层波纹板相间卷绕成一个圆柱形的蓄热芯体。
4、在层与层之间形成许多蜂窝状的通道，即空气流道。
工作原理1、转轮作为蓄热芯体，新风通过显热型转轮的一个半圆，排风同时逆向通过转轮的另一个半圆。
排风将热量释放给蓄热热芯体，排风温度降低，芯体的温度升高。
2、冷的新风接触到热的蓄热芯体时，同于存在温度差，芯体将热量释放给新风，新风温度升高。
3、夏季降温运行时，处理过程相反。
热回收技术原理及其在冷水机组上的应用
热回收技术原理及其在冷水机组上的应用1.前言本世纪头二十年，我国经济将继续保持平稳较快的增长态势，然而能源的相对短缺已越来越成为制约我国经济持续健康发展的瓶颈，这一矛盾在今后相当长的时期内将长期存在，并且有愈加明显的趋势，同时，经济的高速发展也是以牺牲环境为代价的，如今人们赖以生存的环境已不堪重负。
为此，国家确立了“节约与开发并重，节约优先”的能源方针，并提出“科学发展观”，“构建社会主义和谐社会”的全新发展理念。
随着生活水平的不断提高和生产条件的日益改善，人们对生产生活环境也提出了更加严格的要求，如今，各类冷水机组已成为重要的实现方式，但伴随的却是巨大的能源消耗。
因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调制造企业面前重大的课题。
2.单级蒸气压缩式制冷循环压缩机吸收来自蒸发器的低温低压气态制冷剂，压缩成高温高压的制冷剂蒸气排入冷凝器，冷凝为中温(30℃—50℃)高压的制冷剂液体，经膨胀阀节流降压为低温低压的液态制冷剂(实际为气液混合物)，进入蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，回到压缩机，完成一个制冷循环。
由热力学第一定律可知，φk=φ0+Pin式中，Pin—压缩机吸收并压缩制冷剂消耗的功率；φ0—制冷剂在蒸发器吸收的热量，即制冷量；φk—系统通过冷凝器放出的热量。
3.热回收技术3.1热回收原理机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。
热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。
压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。
图中热回收器便是热量回收的载体，起着热量回收和转移的作用。
板式热交换的系统原理、技术特点
板式热交换的系统原理、技术特点板式热交换系统可在供气与排气间交换热量，回收排放气体中的热量，从而在不增加空调负荷的情况下进行通风。
送新风风量范围150 m3/h~6000 m3/h。
通过从室外引入新风，配以过滤装置，从而保证了室内外空气的清新技术特点·双向换气：室内外双向换气，清新空气无限循环，源源不断。
·双向过滤：按暖通通风设计要求，机内装有空气过滤器，可有效阻止灰尘进入，保持室内空气清洁，同时可延长交换芯体的使用寿命。
·高效节能：内置静止式全热交换能量回收芯体，热回收效率大于70%，实现高效节能的目的。
·极低噪音：通过低噪音风机、先进的内部消音保温装置和空气通道的优化，机组噪音低。
·特制芯体：板式热交换采用特殊材料制成，对温度、湿度、冷热能量回收起到最佳效果。
板式热交换将整体平衡式通风设计与高效换热完美地结合在一起，系统配置了双离心式风机和整体式平衡风阀，系统从室外引入新鲜空气，经送风管道系统分配至各卧室、客厅，同时将从走廊、客厅等公共区域收集的室内混浊气流排出，在不开窗的情况下完成室内空气置换，提高室内空气品质。
新风气流和从室内排出的混浊气流在新风系统内的热交换核心处进行能量交换，降低了从室外引入新鲜空气对室内舒适度、空调负荷的影响。
另外，系统还可以根据人体舒适性需求配置智能化控制系统。
随着经济的高速发展，汽车尾气、工业废气、装修污染、气候恶化、城市热岛、建筑封闭等一系列问题影响着我们生活工作。
空气是每个人每时每刻都要呼吸的必需品，如果离开清新、自然的空气我们的生活将面临很多健康安全问题，只有保证室内良好的空气质量，才能营造更为舒适健康的居住环境，全热交换器新风系统运用高新技术，可以轻松帮你实现室内空气流通，让您畅享自然健康生活。
1、空气过滤清晰：内置专业级空气过滤器，保证送入房间内的空气洁净清新。
2、超静音设计：主机风机采用超低噪音风机，设备内部采取高效消音技术，工作噪音极低、无干扰。
热回收机组工作原理
热回收机组工作原理热回收机组是一种能够利用废热进行能量回收的设备，其工作原理主要包括热回收、传热和能量转换三个过程。
本文将详细介绍热回收机组的工作原理及其应用。
一、热回收过程热回收是指将废热转化为可利用的热能的过程。
热回收机组通常通过热交换器实现热回收。
热交换器是一种能够实现热能传递的设备，通过将废热与工作介质进行热交换，将废热中的热能转移到工作介质中。
常用的热交换器包括板式热交换器、壳管式热交换器等。
在热回收过程中，废热和工作介质分别通过不同的通道流动，热交换器将两者之间的热能传递实现。
废热的温度将逐渐降低，而工作介质的温度将逐渐升高。
通过热交换器，废热中的热能被传递给工作介质。
这样，废热中的热能得以回收利用，减少了能源的浪费。
二、传热过程传热是指热能从一个物体或介质传递到另一个物体或介质的过程。
在热回收机组中，传热主要发生在热交换器中。
而热交换器通过传导、对流和辐射等方式实现热能的传递。
传导是指热能通过物体内部的分子间振动和传递的过程。
在热交换器中，废热和工作介质之间的传热主要通过热交换器的壁面进行。
热交换器的壁面通常采用导热性能较好的材料，如金属等，以提高传热效率。
对流是指热能通过流体的流动传递的过程。
在热回收机组中，废热和工作介质之间的传热也涉及对流传热。
废热和工作介质在热交换器中通过不同的通道流动，流体的对流使得热能能够更快地传递和均匀分布。
辐射是指热能通过电磁波辐射传递的过程。
在热交换器中，辐射传热通常是通过热交换器的壁面进行的。
壁面的辐射传热主要取决于壁面的温度和辐射系数，辐射传热对热能的传递起到了重要的作用。
三、能量转换过程能量转换是指将热能转化为其他形式的能量的过程。
在热回收机组中，热能的转化通常发生在工作介质中。
热能被传递给工作介质后，工作介质的温度升高，从而使其内部的分子动能增加。
工作介质的内能增加，可以用于驱动发电机、驱动机械设备等，实现能量的转化和利用。
热回收机组的工作原理基本上是以上述三个过程相互作用的结果。
板式热回收的工作原理
板式热回收的工作原理板式热回收是一种高效利用能源的技术，它通过回收废热并将其转化为可再利用的热能。
这种技术在工业生产中得到广泛应用，可以显著降低能源消耗和环境污染。
板式热回收的工作原理可以简单描述为以下几个步骤：热源、热媒介、换热器和热能利用。
热源可以是各种工业过程中产生的废热，比如燃烧炉、锅炉、发动机等。
这些废热通常以高温的形式排放到大气中，造成能源的浪费和环境的污染。
热媒介是将废热从热源传递到换热器的介质。
常见的热媒介有水、油和蒸汽等。
热媒介的选择要考虑到工作温度、热传导性能和安全性等因素。
然后，换热器是实现热能回收的核心设备。
它通常由一系列平行排列的金属板组成，板与板之间形成狭窄的通道。
废热通过一个通道流过，而热媒介则通过相邻的通道流动。
这样，废热就会通过金属板传递给热媒介，实现热能的转移。
热能利用是将热媒介中的热能转化为有用的能源形式。
这可以通过不同的方式实现，比如产生蒸汽驱动涡轮发电机发电，或者直接利用热媒介为生产过程提供热能。
板式热回收技术的优势在于其高效性和灵活性。
相比传统的热回收方法，板式热回收器具有更大的换热面积和更高的传热效率。
此外，由于板式热回收器的结构紧凑，占地面积小，适用于各种工业场景。
除了工业领域，板式热回收技术也可以应用于建筑物和交通运输等领域。
例如，在建筑物的暖通系统中，可以利用废热回收器回收空调排出的废热，用于供暖或热水供应。
在交通运输中，废热回收技术可以应用于汽车发动机和船舶动力系统，提高能源利用效率。
板式热回收技术是一种可持续发展的能源利用方式。
通过回收废热并将其转化为可再利用的热能，可以显著降低能源消耗和环境污染。
随着技术的不断进步，板式热回收技术将在各个领域发挥更大的作用，为可持续发展做出贡献。
科技成果——玻璃板式换热器余热回收技术
科技成果——玻璃板式换热器余热回收技术适用范围石化行业加热炉、锅炉等烟气余热回收行业现状在石化、电力和化工等行业，加热炉的排烟温度通常在140℃左右，烟气直接排放到大气中会带走大量的热量，导致系统的热效率降低。
如果对加热炉排出的高温烟气进行余热回收，当烟气温度低于露点时，会因腐蚀而损坏设备，缩短设备的使用寿命，因此传统余热回收将排烟温度控制在露点以上。
在高的排烟温度下，不仅高温烟气会带走大部分热量，而且烟气中的水蒸气也因不能被冷凝释放出潜热，随烟气一起排放。
玻璃板式换热器余热回收技术不仅可降低排烟温度，回收烟气中的热量，而且可将烟气中的水蒸气冷凝，回收冷凝水释放的潜热，同时解决设备露点腐蚀问题，可对120-200℃的低温烟气进行深层次余热回收，从而提高加热炉的效率。
目前，采用热管式空气预热器的加热炉效率约92%，而采用新型玻璃板式换热器技术，加热炉效率可提高至95%左右，具有较大的节能潜力。
成果简介1、技术原理采用耐热玻璃作为换热元件，解决烟气对设备的露点腐蚀问题，降低排烟温度，并实现烟气冷凝，回收冷凝水潜热；采用板式换热结构，提高流膜传热系数；采用弹性良好的支撑和密封材料，大大减少板片间的压差和泄漏量。
该技术可对120℃-200℃的低温烟气进行深层次余热回收，与传统管式加换热器相比，节能效果良好。
2、关键技术（1）换热器防腐技术采用耐热玻璃作为换热元件，可抵抗除氢氟酸外其他所有酸性物质的腐蚀，抗腐蚀性能优异，解决了烟气露点腐蚀问题，使烟气冷凝换热器成为现实。
（2）高效换热技术采用板式结构，气-气换热，玻璃表面光滑，对流膜传热系数高，传热效率较管式换热器高20%，且压降阻力低。
（3）高密封性技术采用多重密封材料混合密封，板片间的压差小于10kPa，泄漏量小于0.3%。
（4）玻璃防破裂技术采用弹性良好的支撑和密封材料，具有减震和柔性支撑功能，板片可在刚性框架内自由涨缩，应力变形破坏小，很难出现失效破裂，可在-40℃到250℃之间使用。
