热回收技术应用原理
热回收技术应用原理
一、热回收原理
制冷机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。
热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。
制冷压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水（或其它气液态物质），再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。图中热回收器便是热量回收的载体，起着热量回收和转移的作用。根据热力学第一定律可以得到如下关系式φ¬k′+φ¬R=φ0′+P¬in′式中，P¬in′—压缩机吸收并压缩制冷剂消耗的功率；
φ0′—制冷剂在蒸发器吸收的热量，即制冷量；
φ¬R—制冷剂在热回收器中放出的热量，即热回收量；
φ¬k′—制冷剂在冷凝器中冷凝（或过冷）放出的热量。
雷诺威机房空调，雷诺威精密空调
二、热回收类别
针对热回收器回收热量的多少，热回收又可以分为部分热回收和全热回收。其中，部分热回收只能回收冷水机组排放的部分热量，全热回收基本回收了系统排入环境中的全部热量。
三、热回收器形式
根据使用场所的不同和用户终端的具体需求，热回收器可以采用多种不同的形式，如管壳式、板式、翅片管式、套管式等。
四、热回收技术在冷水机组上的一般应用
根据冷水机组通常的使用场所，一般以水作为热量回收的媒介，在此以制取免费卫生热水为例展开讨论。
五、热回收技术原理
热回收器里通过的是高温高压的气态制冷剂（温度约70℃—85℃），在高温高压制冷剂通过热回收器的同时，利用循环水泵将常温的水送入热回收器，在热回收器里水与高温制冷剂蒸气进行热交换，制冷剂被冷凝的同时将水温升高，然后返回热水储存箱，水泵再次从储存箱中将水送入热回收器进行循环加热，使热水温度进一步升高。储存箱中的水经热回收器多次热交换，最终达到客户要求的水温（55℃-60℃左右）。当热水温度达到设定值时，循环水泵停止工作。
通过热水阀自储存箱中提取卫生热水，一旦水箱中水位降低，补水装置自动补水，此时水温开始下降，当水温降到低于设定值时，热水循环泵自行启动运转，再次通过热回收器对储存箱的水进行循环加热（前提是冷水机组在运行中），这样就确保储存箱中的热水温度维持在相对恒定的范围内。
六、应用分析
部分热回收因为只回收了冷水机组运行过程中排放的部分热量，因此，经热回收器后的制冷剂仍是气相或气液相混合物，为保证制冷剂的完全冷凝和过冷，需经水冷冷凝器或风冷冷凝器的进一步冷凝，仍有部分余热排入大气中。当然，因为是部分热回收，所以热水温度相对较高，理论上无限接近压缩机的排气温度，通常可达60℃左右甚至更高，有效满足日常对卫生热水的需求。
全热回收基本回收了压缩机排放的全部废热（微少热量通过压缩机壳体和排气管路散失到外界环境当中），因为是全热回收，制取的热水温度较部分热回收低（通常为30℃—50℃），此时可以实现水冷冷水机组冷却水泵、冷却塔风机或风冷冷水机组风机停止工作。当然，若热量回收的过程中，冷却水泵、冷却塔风机或冷凝风机继续运转，等效于对从热回器流出的液态制冷剂的进一步过冷，从而提高了机组的效率即COP值，实践证明，COP值一般可以提高3%—5%。
板式热回收原理及应用
板式热回收原理及应用
/EEB/heat_recovery.html
工作原理
板式能量回收换热器有两种型式，即显热回收和全热回收。
两股由导热导湿材料隔绝而又逆向流动的气流，当存在温度或湿度差时，就会发生热或湿的传递，从而实现能量回收，其工作原理如图。
显热回收是通过传热铝箔进行热量的交换，而全热回收则是通过全热交换纸进行热和湿的交换，这种全热交换纸纤维间隙很小，只有水蒸气分子能够通过，而直径较大的有害气体或异味气体分子无法通过，同时能进行热的传递。
结构特点
显热回收换热器采用耐海水腐蚀的优质亲水涂层铝箔做传热导体，采用特殊工艺加工而成，具有换 热效率高，易于维护，寿命长等特点，该种换热器特别适用于室内外温差大，湿度小的地区。
全热回收换热器采用进口优质全热交换纸做传热传湿导体，具有透湿率高，气密性好，抗撕裂，耐 老化和传热效率高等特点。该种换热器主要适合于室内外温差小，湿度大的地区。
没有运动部件，设备维护费用较少。
结构紧凑，体积小，适合各种场合。 热回收效率
寿命周期成本
工作原理
板式能量回收换热器有两种型式，即显热回收和全热回收。
两股由导热导湿材料隔绝而又逆向流动的气流，当存在温度或湿度差时，就会发生热或湿的传递，从而实现能量回收，其工作原理如图。
显热回收是通过传热铝箔进行热量的交换，而全热回收则是通过全热交换纸进行热和湿的交换，这种全热交换纸纤维间隙很小，只有水蒸气分子能够通过，而直径较大的有害气体或异味气体分子无法通过，同时能进行热的传递。
结构特点
显热回收换热器采用耐海水腐蚀的优质亲水涂层铝箔做传热导体，采用特殊工艺加工而成，具有换 热效率高，易于维护，寿命长等特点，该种换热器特别适用于室内外温差大，湿度小的地区。
全热回收换热器采用进口优质全热交换纸做传热传湿导体，具有透湿率高，气密性好，抗撕裂，耐 老化和传热效率高等特点。该种换热器主要适合于室内外温差小，湿度大的地区。
热管式热回收原理
热管式热回收原理
热管内蒸发段工质受热后将沸腾或蒸发，吸收外部热源热量，产生汽化潜热，由液体变为蒸汽，产生的蒸汽在管内一定压差的作用下，流到冷凝段，蒸汽遇冷壁面及外部冷源，凝结成液体，同时放出汽化潜热，并通过管壁传给外部冷源，冷凝液靠重力作用下回流到蒸发段再次蒸发，如此往复。
在密闭的高度真空的管子或筒体内壁镶套着一层多孔毛细结构的吸液芯，浸满液相工质。外部热源在蒸发段输入热量，使工质蒸发、汽化。蒸汽流向冷凝段进行凝结，释放出来的汽化潜热送至外界。凝液缩进吸液芯里面，靠毛细压力的作用流回蒸发段，完成工质的自动循环。
热管式通风换热器是由若干根热管按一定方式排列组装而成。按照热管的工作原理,其工作段可分 为蒸发段和冷凝段,中间用隔板将其分隔为热空气换热腔体和冷空气换热腔体。夏季时,室外较热的新风 通过蒸发段,室内较冷的排风通过冷凝段;热管内部工质在蒸发段吸收热量产生相变,将热量传到冷凝段 放出热量,这部分热量随着室内排风带走,而冷凝后的工质回流至蒸发段,周而复始。这样,就实现了降低
室外新风温度的目的。冬季时,将室内较热的排风通过蒸发段,而将较冷的室外新风通过冷凝段,则可实 现预热室外新风的目的。
在密闭的高度真空的管子或筒体内壁镶套着一层多孔毛细结构的吸液芯，浸满液相工质。外部热源在蒸发段输入热量，使工质蒸发、汽化。蒸汽流向冷凝段进行凝结，释放出来的汽化潜热送至外界。凝液缩进吸液芯里面，靠毛细压力的作用流回蒸发段，完成工质的自动循环。
热管式换热器工作原理是;热管是一种具有极高导热性能的传热元件，最早应用于航空航天行业，它通过在全封闭真空管内工质的蒸发与凝结来传递热量，管外缠绕高频焊翅片，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。由热管组成的热管式蒸汽发生器具有传热效率高、结构紧凑、流体阻损小、利于控制露点腐蚀等优点
原理是一种介质(放热介质)通过热传递加热壁面，壁面通过对流交换传递给受热介质。如列管式换热器，板式换热器等。 有时壁面传热于中间介质，如热管式换热器。
热回收系统、热回收技术原理及其在冷水机组上的应用
热回收系统
随着国家对节能减排的倡导，热回收系统的应用也越来越广泛。使用普通的集中空调系统 总是有许多的冷凝热被直接排放到大气，造成能源浪费的加大，并且存在对周围环境的热污染。如果能将冷凝热全部或部分回收用来加热生活热水或用于恒温恒湿机的再热，不但可以减少冷凝热对环境造成的污染，而且可以节省能源（电、油、煤等）。
本公司专业承接包括水冷式机组和风冷式机组的部分热回收或全热回收系统工程，以及对室内排气的热回收工程。
（1）、空压机热回收应用
空气压缩机在工作过程中所耗废的电能转变为热量后经冷却器被冷却介质(水或空气)白白带走,实际上约有75-85%的热量完全可以被回收利用。
璟赫机电可通过对空压机原有油冷系统的改造，在油冷却回路中利用热交换器及温控元器件等构成运行时独立于原机系统的空压机热回收系统，系统工作高效可靠，并且几乎不影响原空压机之工作，空压机品牌、机型及结构不受限。
热回收实例参考图片
a、空压机热回收、废热回收的典型应用
1）可作为其它液体介质的加热；
2）可作为锅炉补水的预加热；经过预热可节约锅炉能耗约10%；
3）可为中央空调系统提供热水使用；
4）可作为生活用热水源
b、利用空压机产生的废热气，与室外冷空气混合，提高基础空气温度。
中央补气空调箱
注：夏季风阀1开启，风阀2关闭，空压热气直接排至室外；
冬季风阀1关闭，风阀2开启，空压废热气回收至中央补气空调箱。
c、通常，有一些生产区域因设备及有员的卫生要求，需要补入一定量的新风。冬季时，新风是经过预热空调箱处理过才补入室内的，进入空调箱的新风是室外温度很低新风。可以将压合机产生的废热气与室外低温新风进行混合，提高进入空调箱的基础空气温度，从而减少热盘管对热水或蒸汽的用量，达到节能的目的。

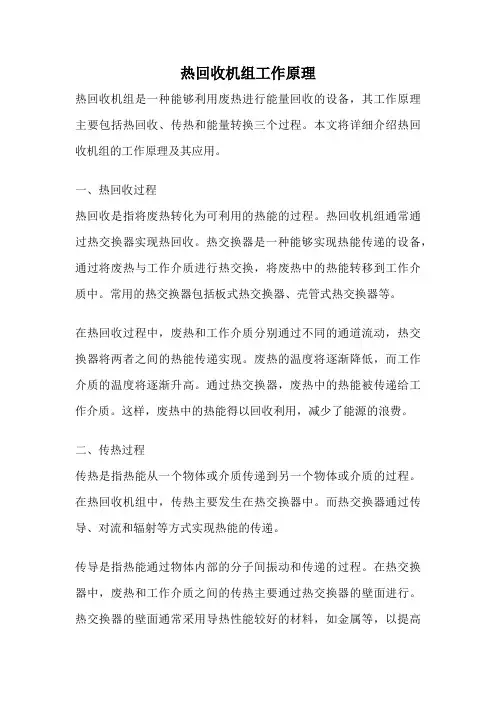

热回收机组工作原理
热回收机组工作原理
热回收机组是一种能够利用废热进行能量回收的设备，其工作原理主要包括热回收、传热和能量转换三个过程。本文将详细介绍热回收机组的工作原理及其应用。
一、热回收过程
热回收是指将废热转化为可利用的热能的过程。热回收机组通常通过热交换器实现热回收。热交换器是一种能够实现热能传递的设备，通过将废热与工作介质进行热交换，将废热中的热能转移到工作介质中。常用的热交换器包括板式热交换器、壳管式热交换器等。
在热回收过程中，废热和工作介质分别通过不同的通道流动，热交换器将两者之间的热能传递实现。废热的温度将逐渐降低，而工作介质的温度将逐渐升高。通过热交换器，废热中的热能被传递给工作介质。这样，废热中的热能得以回收利用，减少了能源的浪费。
二、传热过程
传热是指热能从一个物体或介质传递到另一个物体或介质的过程。在热回收机组中，传热主要发生在热交换器中。而热交换器通过传导、对流和辐射等方式实现热能的传递。
传导是指热能通过物体内部的分子间振动和传递的过程。在热交换器中，废热和工作介质之间的传热主要通过热交换器的壁面进行。热交换器的壁面通常采用导热性能较好的材料，如金属等，以提高传热效率。
对流是指热能通过流体的流动传递的过程。在热回收机组中，废热和工作介质之间的传热也涉及对流传热。废热和工作介质在热交换器中通过不同的通道流动，流体的对流使得热能能够更快地传递和均匀分布。
辐射是指热能通过电磁波辐射传递的过程。在热交换器中，辐射传热通常是通过热交换器的壁面进行的。壁面的辐射传热主要取决于壁面的温度和辐射系数，辐射传热对热能的传递起到了重要的作用。
三、能量转换过程
能量转换是指将热能转化为其他形式的能量的过程。在热回收机组中，热能的转化通常发生在工作介质中。热能被传递给工作介质后，工作介质的温度升高，从而使其内部的分子动能增加。工作介质的内能增加，可以用于驱动发电机、驱动机械设备等，实现能量的转化和利用。

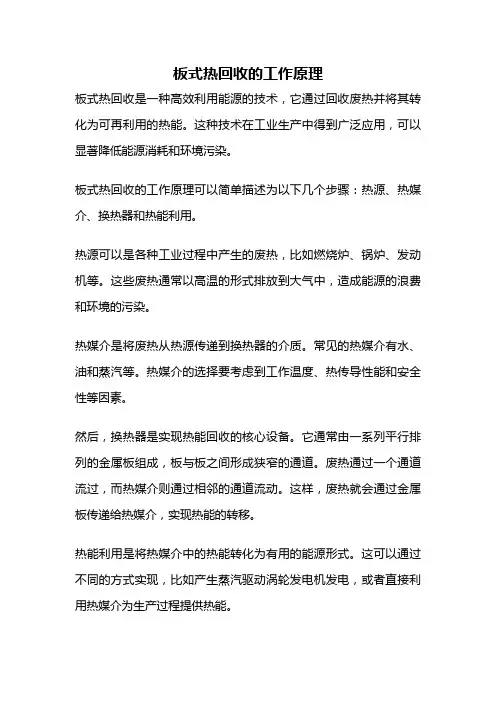

板式热回收的工作原理
板式热回收的工作原理
板式热回收是一种高效利用能源的技术，它通过回收废热并将其转化为可再利用的热能。这种技术在工业生产中得到广泛应用，可以显著降低能源消耗和环境污染。
板式热回收的工作原理可以简单描述为以下几个步骤：热源、热媒介、换热器和热能利用。
热源可以是各种工业过程中产生的废热，比如燃烧炉、锅炉、发动机等。这些废热通常以高温的形式排放到大气中，造成能源的浪费和环境的污染。
热媒介是将废热从热源传递到换热器的介质。常见的热媒介有水、油和蒸汽等。热媒介的选择要考虑到工作温度、热传导性能和安全性等因素。
然后，换热器是实现热能回收的核心设备。它通常由一系列平行排列的金属板组成，板与板之间形成狭窄的通道。废热通过一个通道流过，而热媒介则通过相邻的通道流动。这样，废热就会通过金属板传递给热媒介，实现热能的转移。
热能利用是将热媒介中的热能转化为有用的能源形式。这可以通过不同的方式实现，比如产生蒸汽驱动涡轮发电机发电，或者直接利用热媒介为生产过程提供热能。
板式热回收技术的优势在于其高效性和灵活性。相比传统的热回收方法，板式热回收器具有更大的换热面积和更高的传热效率。此外，由于板式热回收器的结构紧凑，占地面积小，适用于各种工业场景。
除了工业领域，板式热回收技术也可以应用于建筑物和交通运输等领域。例如，在建筑物的暖通系统中，可以利用废热回收器回收空调排出的废热，用于供暖或热水供应。在交通运输中，废热回收技术可以应用于汽车发动机和船舶动力系统，提高能源利用效率。
板式热回收技术是一种可持续发展的能源利用方式。通过回收废热并将其转化为可再利用的热能，可以显著降低能源消耗和环境污染。随着技术的不断进步，板式热回收技术将在各个领域发挥更大的作用，为可持续发展做出贡献。
空调余热回收的原理和利用
空调余热回收的原理和利用
概述
空调余热回收是一种利用空调系统产生的热量进行再利用的技术。通过回收空调系统中的余热，可以提高能源利用效率，减少能源消耗，降低环境污染。本文将详细介绍空调余热回收的原理和利用相关的基本原理。
空调系统的工作原理
在介绍空调余热回收的原理之前，我们先了解一下空调系统的工作原理。空调系统主要由压缩机、蒸发器、冷凝器和膨胀阀等组成。
1. 压缩机：将低温低压的制冷剂气体吸入，通过压缩提高其温度和压力。
2. 蒸发器：将高温高压的制冷剂气体进入蒸发器，与室内空气进行热交换，制冷剂吸收室内空气中的热量，从而使室内空气温度下降。
3. 冷凝器：将经过蒸发器后的制冷剂气体进入冷凝器，与外部空气进行热交换，制冷剂释放热量，从而使制冷剂气体冷却并凝结成液体。
4. 膨胀阀：控制制冷剂液体流量和压力，使其进入蒸发器继续循环。
空调余热回收的原理
空调系统在制冷过程中产生了大量的余热，这些热量通常被排放到室外，造成能源的浪费。而空调余热回收技术就是利用这些余热，将其再利用起来。
空调余热回收的原理可以分为两个方面：
1. 空气热回收：室内空调系统通过蒸发器将室内空气中的热量吸收，然后通过冷凝器将热量释放到室外空气中。在这个过程中，冷凝器与蒸发器之间形成了一个热交换的闭环。而空调余热回收技术就是将冷凝器释放出的热量再次回收利用，通过热交换的方式将其传递给其他需要热量的设备或系统，如暖气系统、热水系统等。
2. 水热回收：空调系统在冷凝器中产生的热量可以用来加热水。空调系统可以通过热交换器将冷凝器释放的热量传递给水，从而将水加热。这样可以实现热水的供应，避免了额外的能源消耗。
空调余热回收的利用方式
空调余热回收的利用方式多种多样，根据具体的需求和场景选择不同的方式进行利用。以下是几种常见的空调余热回收利用方式： 1. 暖气系统：将空调系统产生的余热通过热交换器传递给暖气系统，从而实现室内供暖。这种方式可以减少供暖系统的能源消耗，提高能源利用效率。
中央空调热回收工作原理
中央空调热回收工作原理
中央空调热回收工作原理
一、概述
中央空调热回收技术是一种利用废热进行能量再利用的环保节能技术。中央空调系统中的制冷机和冷凝器会产生大量的废热，而传统上这些废热通常被排放到室外，造成了能源的浪费。通过热回收技术，这些废热可以被捕获和再利用，实现能源的高效利用和节约，从而达到节能环保的目的。
二、主要组成部分
中央空调热回收系统主要由下列几个组成部分构成：
1. 热回收装置：主要包括换热器、回收器、管路等。换热器是实现热回收的核心设备，通过它可以有效地将废热传递给需要的系统或设备。回收器负责将废热发送到换热器，并将回收过来的热能传递给其他系统，以满足室内热水、供暖等需求。
2. 控制系统：通过传感器等设备实时监测废热的温度和流量等参数，并通过控制器对热回收装置进行控制，以保证热回收系统的正常运行。控制系统可以根据需要进行开启、关闭或调节换热器的工作，以达到最佳的能量利用效果。 3. 冷凝器蒸汽回收系统：利用制冷机制冷产生的低温蒸汽进行回收。制冷机的冷凝器通常会产生大量的低温蒸汽，通过冷凝器蒸汽回收系统，这些低温蒸汽可以被传递到需要的地方，如加热水的设备等，实现回收利用。
三、工作原理
中央空调热回收系统的工作原理可以简单分为以下几个步骤：
1. 确定废热的来源：根据中央空调系统中的制冷机、冷凝器、风冷式冷却塔等设备的特点，确定废热的来源和产生量，以便进行合理的回收方案设计。
2. 捕获和传递废热：通过回收器将废热传递到换热器中。回收器通过管路将废热从制冷机、冷凝器等设备上捕获，并传递到换热器中进行进一步的利用。
3. 能量转移和利用：换热器中的废热通过与换热介质的接触进行热量转移，将热能传递给需要的系统或设备。如将废热传递给室内供暖系统，用于加热室内的空气或水；或传递给热水供应系统，提供热水给用户使用。
4. 控制和优化：通过控制系统对热回收装置进行监测和控制，根据实时的温度、流量等参数进行调节，以保证热回收系统的正常运行。控制系统可以根据需要调节换热器的工作状态，以达到最佳的能量利用效果。 四、优势和应用领域
基于石化行业的吸收式热泵余热回收技术分析
基于石化行业的吸收式热泵余热回收技术分析
随着经济的发展和人们生活水平的提高，石油、天然气等化石能源的需求不断增加。而石油、天然气等化石能源的提取、加工、使用过程中会产生大量的废热，如果这些废热得不到合理的利用，就会浪费大量的能源资源，增加环境负担。因此，如何有效地回收利用这些废热，成为了一个重要的研究方向。基于石化行业的吸收式热泵余热回收技术，是一种有效的废热利用技术，具有很大的应用前景。
一、吸收式热泵的原理
吸收式热泵是一种将低温热能转化为高温热能的技术，利用吸收剂的溶解度与温度的变化来完成热能的转化过程。其基本工作原理为：将低温余热通过换热器传递给吸收剂，并通过吸收剂的溶解度与温度的变化来完成热能的转化；吸收剂在吸收低温余热的同时，从稀溶液转变为浓溶液，释放出吸收热；然后将浓溶液通过换热器将吸收热传递给水，将其蒸发成为蒸汽，从而达到提高温度的目的；然后将蒸汽通过冷凝器冷却，回收热能，形成冷凝水，再通过减压器降压，回到吸收器中，从而完成一次循环。
二、以石化行业为例的吸收式热泵余热回收技术
石化行业中，炼油、化工、油气田等生产过程中均会产生大量的废热，这些废热是可以利用的，如油气田的热采过程中产生的大量热水，可用于生产用水、供暖等；炼油过程中产生的烟气废热，可用于蒸馏、加热以及压缩气体的预热等；化工过程中产生的废热，可用于加热反应槽、干燥器、冷却水等。
以上这些废热均可通过吸收式热泵技术进行回收利用，将其转化为高温高品质的热能，供热、供电等，从而节约能源、减少排放。如以炼油过程中产生的烟气废热为例，采用吸收式热泵技术回收利用，可使烟气温度从180℃降至60℃以下，并再次用于蒸馏加热、压缩气体预热等，日节约能源约15000立方米。在油气田中，采用吸收式热泵技术回收利用热水废热，可使生产用水的温度提高10℃左右，从而减少热能的浪费，提高能源的利用效率。
三、吸收式热泵余热回收技术的优点
1. 废热回收利用效率高：吸收式热泵的转化效率高，可将低品质的热能转化为高温高品质的热能，且不需要额外消耗燃料等能源物质，可大量节约能源资源。
热回收型多联机工作原理
热回收型多联机工作原理
热回收型多联机是一种可靠性强、性能稳定、使用寿命长的多功能中央空调系统。其对环境的污染低，对能源的利用效率高。以下是热回收型多联机的工作原理。
1. 冷源工作方式
热回收型多联机有多个室内机组和一个室外机组。室外机组通过压缩制冷工作原理制冷，将制冷量通过管道输送到室内机组，并通过室内机组来控制室内温度。室内机组开启时，室外机组会自动启动，产生制冷效果。当所有室内机组关闭后，室外机组会停止工作。
2. 热回收工作方式
热回收型多联机采用热回收技术，通过热泵的原理，将室内机组的废气、热水等热能重新回收利用，转化为热能输送到其他运行中的室内机组，从而实现节能。再将废气、热水等废热释放到室外，减少对环境的污染。
3. 多种控制方式
热回收型多联机采用了多种控制方式来保证工作效率。首先采用了数字控制技术，能够根据不同的环境和需求来调整制冷、制热的效果，保证空调的效率。其次，还采用了分区控制技术，可以分别控制室内的温度，实现个性化的温控效果。
总之，热回收型多联机在工作原理上采用了制冷、热回收两种技术，可实现节能、环保、高效的空调效果。其控制方式智能化，提高了空调的使用舒适度，是一款可以满足各种需求的高端智能空调系统。
转轮热回收原理
转轮热回收原理
转轮热回收是一种常用于工业和商业建筑的能量回收技术，其原理基于热和湿气的传导和传递。
转轮热回收器通常由一组平行排列的轮子组成，这些轮子由特殊材料制成，具有良好的热和湿气传导性能。转轮回收器有两个连接的空气流道，一个为进气通道，一个为出气通道。
工作过程如下：
1. 进气：新鲜空气从外部环境通过进气通道进入转轮热回收器，同时，废气也从出气通道排出。
2. 传导：新鲜空气和废气通过不同的轮子相互接触，实现热和湿气传导。
3. 回收：在传导过程中，新鲜空气从废气中吸收热量，并得到部分湿气，从而提高了新鲜空气的温度和湿度。
4. 排放：废气中残留的热量和湿气则通过出气通道排出系统。
转轮热回收的原理是基于热量和湿气的传导和传递，通过回收废气中的热量和湿气，提高新鲜空气的温度和湿度，从而减少了供暖和空调系统的能源消耗。这种技术可以提高能源利用效率，降低能源成本，并减少对外部环境的污染。
