锅炉控制系统简介
锅炉dcs控制系统
锅炉dcs控制系统锅炉DCS控制系统锅炉是工业生产中常见的热能设备，它能将水加热为蒸汽，为生产提供所需的热能。
为了提高锅炉的安全可靠性以及运行效率，人们研发出了锅炉DCS控制系统。
锅炉DCS控制系统是一种基于分散控制系统（DCS）的设备，它采用先进的技术与算法，对锅炉的生产过程进行监控与控制。
它包括硬件与软件两个方面的内容，通过自动化的手段来实现对锅炉的精确控制。
锅炉DCS控制系统的硬件部分主要包括主机、控制柜、仪表、传感器等设备。
主机是整个系统的核心，它负责处理各种控制指令，并将结果传达给其他部件。
控制柜是主机的辅助设备，用于集中管理和监控系统的运行状态。
仪表是系统的感知器，它能够对温度、压力、流量等参数进行测量和监测。
传感器是主机的数据输入设备，它能够将现场的物理量转化为电信号，并传输给主机进行处理。
锅炉DCS控制系统的软件部分主要包括操作系统、数据处理程序以及控制算法等。
操作系统是系统的管理者，它能够协调各个组件间的工作，确保整个系统能够正常运行。
数据处理程序是系统的大脑，它能够对传感器采集到的数据进行处理和分析，从而生成相应的控制策略。
控制算法是系统的决策者，它能够根据所设定的目标和约束条件，自动调节锅炉的工作参数，以达到最佳的运行状态。
锅炉DCS控制系统的优势主要体现在以下几个方面：首先，锅炉DCS控制系统能够实现对锅炉的智能化控制。
通过采集和处理大量的实时数据，系统能够准确地判断当前的工作状态，并根据设定的控制策略，自动调整相关参数，以实现最佳的控制效果。
其次，锅炉DCS控制系统能够提高锅炉的安全性。
系统能够实时监测锅炉的工作状态和各种异常情况，并在发生故障时自动切换到备用设备，以保证生产过程的连续性和安全性。
再次，锅炉DCS控制系统能够提高锅炉的能源利用率。
通过对锅炉的工作参数进行优化调整，系统能够使得锅炉的能源利用率达到最高，从而实现能源的节约和环境的保护。
最后，锅炉DCS控制系统能够提高生产的自动化程度。
锅炉主蒸汽压力控制系统
目的和意义
目的
锅炉主蒸汽压力控制系统的目的是确 保锅炉产生的蒸汽压力稳定，以满足 生产工艺的需求，同时保证锅炉安全 、经济、高效地运行。
意义
锅炉主蒸汽压力控制系统对于工业生 产具有重要意义，它可以提高生产效 率、降低能耗、减少环境污染，并保 障生产过程的安全可靠。
标准化与模块化
为了便于系统的推广和应用，未来的锅炉主蒸汽压力控制 系统将更加注重标准化和模块化设计，提高系统的可维护 性和可扩展性。
谢谢
THANKS
02 锅炉主蒸汽压力控制系统概述
CHAPTER
系统组成
01
02
03
04
传感器
用于检测主蒸汽压力，将压力 信号转换为电信号。
控制器
接收传感器信号，根据控制策 略计算输出信号。
执行器
接收控制器输出信号，控制调 节阀的开度，以调节蒸汽压力
。
调节阀
控制蒸汽流量，从而调节主蒸 汽压力。
工作原理
01
传感器实时检测主蒸汽 压力，将压力信号传输 至控制器。
数据报表生成
03
根据数据处理和分析结果，生成各类数据报表，方便操作人员
了解系统运行情况和性能指标。
05 系统调试与优化
CHAPTER
调试过程
硬件检查
确保所有硬件设备如传感器、执行器和控制 装置都已正确安装并连接。
单体调试
对各个子系统或设备进行单独测试，确保其 正常工作。
软件配置
根据系统需求，对控制软件进行必要的配置， 包括输入输出点、控制算法等。
经济效益
《锅炉自动控制系统》课件
模拟人脑神经元网络，自适应学习和优化控制策 略，处理复杂的非线性过程。
人机界面
监控界面
实时显示锅炉的运行状态、控制参数和报警信息，方便操作人员 监控。
操作界面
提供控制按钮、输入框和菜单等交互元素，支持操作人员对控制系 统进行操作。
报表界面
生成各种运行报表，如日报表、月报表和年报表，便于分析和总结 。
03
严格控制锅炉的运行参 数，避免超压、超温等 危险情况。
04
保持工作场所整洁，避 免杂物堆积，确保安全 通道畅通。
常见故障与排除方法
01
02
03
04
控制系统失灵
检查控制线路是否连接良好， 元件是否损坏，及时修复或更
换。
锅炉压力异常
检查压力传感器是否正常，调 整压力调节阀，确保压力在正
常范围内。
温度控制不稳定
建立设备维护档案，记录设备 的运行状况和维护情况，以便
及时发现问题并处理。
THANK YOU
感谢各位观看
《锅炉自动控制系统》PPT课件
目录
• 锅炉自动控制系统概述 • 锅炉自动控制系统硬件 • 锅炉自动控制系统软件 • 锅炉自动控制系统应用与案例 • 锅炉自动控制系统安全与维护
01
锅炉自动控制系统概述
定义与功能
定义
锅炉自动控制系统是指利用自动化技 术实现对锅炉运行过程的自动控制， 以达到提高效率、安全可靠、节能环 保等目的。
功能
自动控制锅炉的运行状态，包括温度 、压力、水位等参数，实现自动化调 节和远程监控，提高生产效率和安全 性。
系统组成与结构
系统组成
锅炉自动控制系统主要由传感器、执行器、控制器、人机界面等部分组成。
锅炉自动控制系统原理
锅炉自动控制系统原理
锅炉自动控制系统原理，是指通过改变给水量、燃料量和空气量等参数，以实现锅炉运行状态的自动调节和控制。
其基本原理如下：
1. 反馈控制原理：锅炉自动控制系统通过传感器获取锅炉各种参数的实时数值，如水位、压力、温度等，并将这些数值反馈到控制器中。
控制器根据设定的目标值和实际值之间的差异，计算出调节量，并将调节量输出到执行机构，对给水量、燃料量和空气量进行调节，使得锅炉保持在预定的运行状态。
2. 控制策略原理：锅炉自动控制系统采用不同的控制策略，以满足不同的运行需求。
常见的控制策略包括比例控制、积分控制和微分控制。
比例控制是根据实际值与目标值的差异，按比例调节输出量；积分控制是根据实际值与目标值的累积差异，按比例调节输出量；微分控制是根据实际值的变化速率，按比例调节输出量。
通过合理地组合这些控制策略，可以实现锅炉自动控制系统的精确调节和稳定运行。
3. 安全保护原理：锅炉自动控制系统在设计中考虑了安全保护功能。
当锅炉出现异常情况时，如超过安全压力、水位过低等，系统会发出报警信号，并采取相应的措施进行保护。
常见的安全保护功能包括水位控制、燃料气动比控制、过热保护等。
这些保护功能可以有效地避免锅炉的过载运行和危险事故的发生。
总之，锅炉自动控制系统原理主要包括反馈控制原理、控制策
略原理和安全保护原理。
通过科学合理地运用这些原理，可以实现锅炉自动控制系统的高效运行和安全保护。

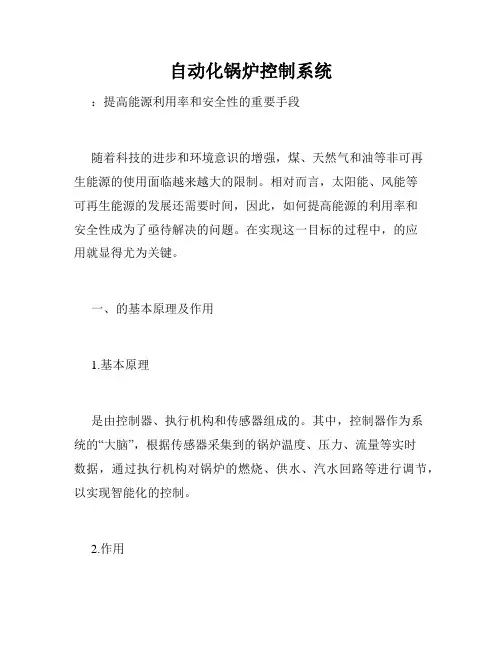

自动化锅炉控制系统
自动化锅炉控制系统：提高能源利用率和安全性的重要手段随着科技的进步和环境意识的增强，煤、天然气和油等非可再生能源的使用面临越来越大的限制。
相对而言，太阳能、风能等可再生能源的发展还需要时间，因此，如何提高能源的利用率和安全性成为了亟待解决的问题。
在实现这一目标的过程中，的应用就显得尤为关键。
一、的基本原理及作用1.基本原理是由控制器、执行机构和传感器组成的。
其中，控制器作为系统的“大脑”，根据传感器采集到的锅炉温度、压力、流量等实时数据，通过执行机构对锅炉的燃烧、供水、汽水回路等进行调节，以实现智能化的控制。
2.作用的应用可以起到以下几点作用：(1)提高锅炉的热效率传统的手动调节方式中存在诸多问题，比如:调节不及时、误差过大等，这些都会影响锅炉的热效率和安全性。
而的应用可以实现更加精确和及时的调节，从而提高锅炉的热效率，减少能源的浪费。
(2)提高锅炉运行的安全性可以监测锅炉的各项参数，及时发现并报警处理锅炉中出现的问题，确保锅炉的运行安全性。
二、的发展状况在过去的几十年中，已经得到了广泛的应用，特别是在工业、热电站等领域。
这些应用中，以数字控制系统为主流，相较于传统的模拟控制系统，数字控制系统可以更加精确和稳定的控制锅炉，提高了锅炉的热效率和运行安全性。
同时，数字化控制系统还具有易于维护，故障自诊断和可编程等特点，可以快速定位故障并进行调整优化。
三、未来的发展趋势随着技术的不断创新和行业的发展，也将会不断向以下几个方向发展：(1)智能化：整合人工智能技术，实现更加精细和智能化的控制，进一步提高锅炉的热效率和运行安全性。
(2)多元化：利用先进的通信技术，实现系统间的数据共享和融合，支持多种控制策略的切换，满足不同场景下的需求。
(3)模块化：应用模块化设计思想，提高系统的可扩展性和可维护性。
(4)绿色化：结合可再生能源的应用，实现锅炉能源的跨界融合，促进绿色能源的发展和利用。
四、结论的应用是提高能源利用率和安全性的重要手段，随着技术的发展和需求的增加，其发展也将会更加智能化，多元化，模块化和绿色化。
锅炉自动控制系统共24页文档
三-2、锅炉参数控制系统
干度自控目前主要分为三种
双相流法 热焓法 在线电导仪法
除此三种之外还有模糊控制、曲线控制等等。
三-2、锅炉参数控制系统
无论采用哪一种控制方法其核心思路基本如下图
给水泵电机
0-50Hz
变频器
柱塞泵
差压信号 干度控制系统
干度信号 压力信号
执行器
风 门
燃 料 阀
三-1、热注锅炉程序控制系统
以上是锅炉程序控制系统的过程，其核心 就是通过PLC的输入输出接口与外部电路 及仪器仪表，配合点火程序器，完成对锅 炉启停及运行全过程的自动控制。
三-2、锅炉参数控制系统
锅炉参数控制系统主要包括以下几个方面
1、干度控制系统 2、压力控制系统 3、燃料控制系统 4、烟气控制系统 参数控制系统的新工艺较多，我们只介绍干度
在注汽锅炉的燃烧器上安装有一个紫外线 火焰监测器，它能监测接收光信号并将其转 化为电信号输出。如果在前吹扫期间发现炉 膛有火时系统将禁止点火，并发出报警停炉 信号：在注汽锅炉运行时，主燃火熄灭，时 序控制器发出停炉命令，锅炉进入后吹扫阶 段。
三-1、热注锅炉程序控制系统
(3)停炉
在正常运行中发生任何一种停炉信号，则 运行连锁断开，注汽锅炉进入后吹扫阶段， 同时主燃料阀断电关闭，发出报警。20分钟 后，给水泵、鼓风机停运，前吹扫计数器复 位。
三-1、热注锅炉程序控制系统
在注汽锅炉点火过程控制中，点火程序器 是一个十分重要的元件，它能自动执行点 火全过程。目前，油田注汽锅炉上使用的 点火程序器主要是BC7000点火程序器。 随着PLC的功能越来越强大，点火程序器 有被PLC的梯形图程序代替的趋势。
三-1、热注锅炉程序控制系统
蒸汽锅炉的控制系统及其操作方法
蒸汽锅炉的控制系统及其操作方法蒸汽锅炉是现代工业中最常见的用于产生高温高压蒸汽的设备之一。
它广泛应用于各种工业领域中，如发电厂、化工厂、食品工业、制药工业、纸业、纺织等。
然而，保证蒸汽锅炉运行的安全性和稳定性是至关重要的。
这就要求蒸汽锅炉具有可靠的控制系统，只有通过正确的控制，才能实现对蒸汽锅炉运行状态的实时监控和调整，从而提高锅炉的效率和安全性。
本文将介绍蒸汽锅炉的控制系统及其操作方法。
一、蒸汽锅炉的控制系统1.控制系统的构成蒸汽锅炉的控制系统主要由以下四个部分组成：（1）燃烧控制系统：燃烧控制系统用于实现蒸汽锅炉的燃烧过程的自动控制，包括燃料供给系统和风扇系统。
（2）水位控制系统：水位控制系统用于监测锅炉内的水位，当水位过高或过低时，控制系统会自动采取相应措施。
（3）压力控制系统：压力控制系统用于监测蒸汽锅炉的压力，当锅炉内的压力过高或过低时，会触发相应的控制程序。
（4）安全保护系统：安全保护系统旨在避免蒸汽锅炉运行过程中发生可能导致人身伤害和财产损失的异常情况。
2. 控制系统的工作原理在蒸汽锅炉的控制系统中，各个部分之间是相互协作的，共同完成对锅炉的监控和控制。
其中，水位控制系统和压力控制系统属于反馈控制系统，利用传感器和控制器进行数据采集和处理，从而实现对锅炉运行状态的实时监控和控制。
另一方面，燃烧控制系统和安全保护系统属于前馈控制系统，其控制程序是预设的，会在发生异常情况时自动启动。
例如，当火焰出现失稳、燃烧不充分或者烟气过热等情况时，燃烧控制系统会自动停止燃烧或者调整气流量，以达到安全和稳定的运行状态。
二、蒸汽锅炉的操作方法1. 蒸汽锅炉的启动在启动蒸汽锅炉之前，要进行准备工作，包括燃料、水、电源等的准备，以及对锅炉各部位的检查。
启动时，需要按照一定的步骤进行，例如加热管先加热炉水，再将火焰烧起到炉膛中。
一般的启动步骤如下：（1）根据需要填加足够的炉水（2）进入点火程序，开启风扇，将空气送至炉膛（3）给炉膛供应合适的燃料，并解除启动火焰控制（4）检查是否有烟气逸出（5）启动汽水循环泵，以确保锅炉正常运行（6）根据实际情况调整炉膛内的火焰和燃料供应量，以充分燃烧2. 蒸汽锅炉的维护和保养蒸汽锅炉的维护和保养是保证其良好工作和延长寿命的关键。
锅炉的控制系统说明
连平湖轮锅炉的自动控制系统这套控制系统由：本地控制单元、电源屏、PC监控系统组成。
本地控制单元，每台锅炉各有一套，它包括：控制板、通讯、继电器、火焰检测装置、水位控制装置、应急操作开关等。
它里面有一块PC板，操作者通过液晶显示板，操作控制板上的按键向它输入指令，PC板把这些数字/模拟指令经过计算、监控，向控制设备发出指令，从而达到控制锅炉的目的。
在本地控制单元上，还可以修改锅炉的设定参数。
电源屏，主要提供系统的主电源、马达启动器、及为锅炉保护的相关设备的启动器，如：烟度探测、盐度警报、油分监控等。
电源屏内也有一块PC板(PMS)，通过液晶显示板，操作按键，同样可以控制上述设备的运行，也可以修改参数。
PC监控系统被安装在机控室，它通过网线与本地控制单元、电源屏内的PC 板相连接，从而实现远程控制锅炉系统的所有操作、监控、修改参数的目的。
一、锅炉的自动启动程序在机控室的PC监控系统上，通过鼠标点击锅炉自动启动指令，则由本地控制单元经过控制图50页，通道D013向PMS发出指令：start request，PMS检索所有启动条件是否满足（例如：各种马达主电源是否关闭等），如果条件满足，PMS一方面闭合-S9F，在控制图43页，经通道D107向本地控制单元输出反馈指令start permission ，另一方面经电源图50页，D014通道，输出风机启动指令，继电器50K7F有电、风机经过Y-Δ启动后，继电器50K6F有电，这两个继电器的常开触头闭合，在电源图43页，经通道D109向PMS反馈风机启动信号，PMS 再向本地控制单元反馈，本地控制单元接受到信号后，一方面经控制图48页，通道D006发出雾化蒸汽阀打开指令，另一方面经控制图40页，通道A002, 向风门I/P 位置器输入指令，将风门开至最大，预扫风，风量差压变送器经控制图30页，通道A102向本地控制单元反馈信号，反馈信号到达后，系统开始计算扫风时间，一般扫风时间设定为60s，扫风结束后，本地控制单元一方面经控制图40页，通道A002, 向风门I/P 位置器输入指令，将风门开至点火位置，差压变送器经控制图30页，通道A102向本地控制单元反馈信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉控制系统简介
本锅炉控制系统设计遵循先进、可靠、安全、经济、适用、开放的原则。
系统控制器采用DCS、计算机系统，能实现锅炉及辅机的热工控制、电气检测、联锁保护、自动调节及控制等，实现锅炉房生产过程控制自动化。
系统组成及技术要求
1系统组成
锅炉采用DCS控制系统集中监控，在锅炉房就地控制室内布置锅炉控制设备。
整个锅炉系统的监视及控制功能将通过DCS控制系统实现，DCS将对锅炉系统所有被控对象进行监控，包括闭环控制、设备启、停控制，设备启停状态、远方/就地切换、主要工艺参数的监视（数据采集、LCD画面显示、参数处理、越限报警、制表打印等），并完成设备的连锁保护。
机组正常运行时，运行人员主要在锅炉房就地控制室中通过LCD液晶显示器、键盘、鼠标来完成锅炉系统控制功能，只有非正常状态下，运行人员通过就地手操进行控制。
锅炉控制系统采用一套带冗余配置的DCS系统控制器及操作员站，实现对锅炉系统的集中监控，能对锅炉系统进行按键操作的全自动启动和停止的控制。
控制系统由下述几部分组成：传感器、变送器，调节器及电动执行器等。
同时系统能实现
对重要设备的手/自动切换和必要的手操功能。
锅炉自动调节系统包含下列项目：
a 汽包水位自动调节；
b 炉膛压力自动调节；
c 蒸汽温度自动调节；
DCS控制系统按dcS系统进行设计，其系统的配置及主要特性如下：
2、控制方式
采用集控、单机控制方式，集控方式下可以通过操作员站
的键盘和鼠标，对主、辅机设备进行启停，并由联锁功能；对各调节回路进行手动和自动控制；在手动方式下，通过备用操作盘启停设备和用硬手操对调节回路进行控制。
系统主要运行在集控方式，只有控制系统故障时才在单机方式下运行。
集控方式下控制的设备有：引风机，鼓风机，给煤机，给水泵等。
集控方式下的调节回路有：锅炉喂煤调节，炉膛负压调节，主蒸汽温度自控调节、汽包水位三冲量调节等。
3、主要画面监视及操作功能：
流程图参数显示
调节回路操作显示
电机控制显示
顺序启停操作
事件、报警显示
趋势记录显示保护报警显示
信号一缆表显示报表打印。
