6中最常用恒流源电路的分析与比较
恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路：
类型1：
特征：使用运放，高精度
输出电流：Iout=Vref/Rs
类型2：
特征：使用并联稳压器，简单且高精度
输出电流：Iout=Vref/Rs
检测电压：根据Vref不同（1.25V或2.5V）
类型3：
特征：使用晶体管，简单，低精度
输出电流：Iout=Vbe/Rs
检测电压：约0.6V
类型4：
特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测输出电流：Iout=Vref/Rs
检测电压：约0.1V～0.6V
类型5：
特征：使用JEFT，超低噪声
输出电流：由JEFT决定
检测电压：与JEFT有关
其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如图5所示，
图5
注：Is=IB+Iout=Iout(1+1/h
FE )其中1/h
FE
为误差
若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采用FET管
图6
Is=Iout-I
G
类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄
类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe的温度变化毫无改变地呈现在输出中，从而的不到期望的精度
类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V 左右，应此，电源利用范围很宽
类型5，这是利用J-FET的电路，改变R
gs 可使输出电流达到漏极饱和电流I
DSS
，
由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电
路中不接R
GS ，则电流值变成I
DSS
，这样，J-FET接成二极管形式就变成了“恒流
二极管”
以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。

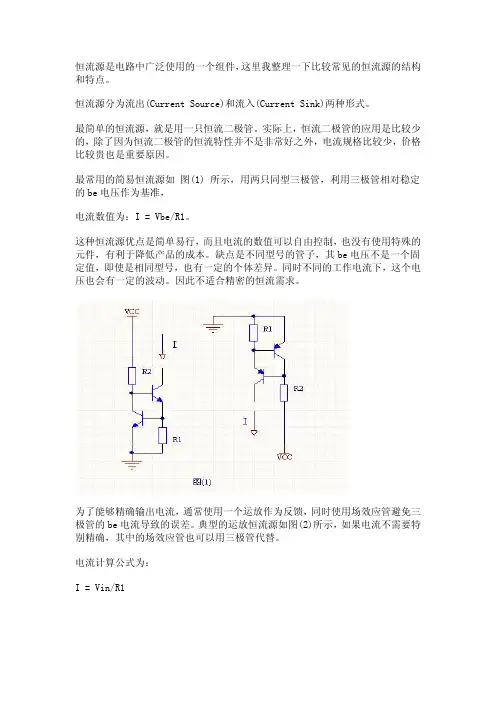

对恒流源一些分析
恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如 图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
恒流源电路原理
恒流源电路的基本原理恒流源电路是一种能够输出恒定电流的电路，它可以在不同负载情况下保持输出电流不变。
在很多应用中，需要稳定的电流源来驱动负载，例如LED驱动、激光器驱动、传感器等。
恒流源电路通过控制输出端的电压或者通过调节内部元件参数来实现稳定输出。
恒流源的分类恒流源可以分为两类：主动恒流源和被动恒流源。
1.主动恒流源：主动恒流源使用放大器等主动元件来实现稳定的输出电流。
其中最常见的就是使用晶体管作为控制元件，通过调节晶体管的工作状态来维持输出电流不变。
2.被动恒流源：被动恒流源则是利用二极管、二极管连接、MOSFET等被动元件构成的特殊网络来实现稳定输出。
这种类型的恒流源通常比较简单且成本较低，但是精度相对较低。
下面我们以主动恒流源为例进行详细讲解。
主动恒流源原理主要思想是通过对晶体管工作状态的控制，使得输出电流保持不变。
基本电路结构主动恒流源的基本电路结构如下图所示：恒流源电路恒流源电路其中，Q1和Q2是两个晶体管，R1和R2是两个电阻。
Vcc为电源电压。
工作原理主动恒流源的工作原理可以分为两个阶段：建立阶段和稳定阶段。
1.建立阶段：在建立阶段，首先假设Q1处于导通状态。
此时Q1的集电极与基极之间的电压为Vce_sat（饱和区压降），根据欧姆定律可知R1上产生一个与输出电流I相等的电压降。
由于Q2处于截止状态，所以其集电极上没有任何压降。
因此，根据基尔霍夫定律可知，Vcc等于R2上的电压加上Q2的集、基之间的饱和区压降Vbe_sat。
2.稳定阶段：在稳定阶段，通过反馈机制使得输出端口维持恒定的工作状态。
当输入端口发生变化时，比如负载发生变化，会导致输出电流发生变化。
此时，由于电流镜的存在，Q1和Q2之间的电流比例保持不变。
通过调节R1和R2的比例可以实现对输出电流的控制。
常见的主动恒流源电路常见的主动恒流源电路有多种形式，如Wilson镜、Widlar镜和母极驱动镜等。
下面分别介绍这几种常见的主动恒流源电路。
最简单的恒流源电路
最简单的恒流源电路一、恒流源电路简介恒流源电路是指能够输出恒定电流的电路，通常用于需要恒定电流供应的应用中。
恒流源电路在许多领域中都有广泛的应用，如LED驱动、电池充电器、电解电镀等。
二、基本的恒流源电路原理恒流源电路的基本原理是通过电流反馈控制的方式来实现恒定电流的输出。
以下是最简单的恒流源电路的原理图：电源正极 ----> 电阻 ----> NPN型晶体管 ----> 地||负载该电路由一个电阻和一个NPN型晶体管组成。
电阻通过电流反馈的方式感知到电流的变化，并将反馈信号送至晶体管的基极。
晶体管根据反馈信号调整自身的导通状态，从而实现恒定电流的输出。
三、恒流源电路的工作原理详解1.电源正极的电压通过电阻产生一个电流，这个电流就是我们想要输出的恒定电流。
2.电流经过电阻后，会产生一个电压降。
这个电压降会被晶体管的基极感知到。
3.当电流增大时，电阻产生的电压降也会增大，晶体管的基极电压也会增大。
4.基极电压的增大会使得晶体管的导通增强，从而使得电流减小，达到恒流源的稳定状态。
5.当电流减小时，电阻产生的电压降减小，基极电压也减小，晶体管的导通减弱，电流增大，同样达到稳定状态。
四、恒流源电路的设计与计算恒流源电路的设计需要根据具体的需求来确定电流的大小和电路元件的参数。
以下是一个简单的设计和计算示例：1. 确定恒定电流的大小根据应用需求确定所需的恒定电流值。
例如，假设我们需要一个恒定电流为1mA的恒流源电路。
2. 计算电阻的阻值根据所需的恒定电流和电源电压，计算电阻的阻值。
根据欧姆定律，电阻的阻值可以通过以下公式计算：R = V / I其中，R为电阻的阻值，V为电源电压，I为所需的恒定电流。
3. 选择合适的电阻阻值根据计算得到的电阻阻值，选择最接近的标准电阻阻值。
4. 选择合适的晶体管根据所需的电流和功率，选择合适的晶体管。
需要考虑晶体管的最大电流和功率容量，以确保电路的正常工作。
恒流源电路工作原理
恒流源电路工作原理
恒流源电路是一种常用的电路设计，用于提供恒定的电流输出。
它是由一个电流源和一个负载电阻组成的。
工作原理如下：当电路接通时，电流源会提供稳定的电流输出。
这个电流通过负载电阻，形成一个电压降。
根据欧姆定律，电压与电流之间的关系是通过电阻的阻值来确定的。
负载电阻的阻值决定了通过它的电流的大小。
为了实现恒定的电流输出，电流源需要具备稳定的输出特性。
常见的实现方法是利用负反馈电路来控制电流源的输出，以使其稳定在所需的数值。
负反馈电路的原理是将电流源的输出电流与参考电流进行比较，并通过控制元件（如晶体管或运算放大器）的控制，调节电流源的输出电流，使其保持恒定。
通过不断地比较和调节，使得输出电流不受负载电阻的变化影响，从而实现恒定的电流输出。
总结起来，恒流源电路的工作原理是通过电流源和负反馈电路共同实现的。
电流源提供稳定的输出电流，而负反馈电路监测并调节电流源的输出，以保持恒定的电流输出。
这样就可以在实际应用中提供恒定的电流供给。
几种简单的恒流源电路
几种简单的恒流源电路恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。
1.由7805组成的恒流电路，电路图如下图1所示：电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以这个电路在精度要求有些高的场合不适用。
2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R（Vref＝1.25）,Iadj的输出电流是微安级的所以相对于Io可以忽略不计，由此可见其恒流效果较好。
3.由PQ30RV31组成的恒流电路如图3所示，I＝Vref/R(Vref＝1.25),他的恒流会更好，另外他是低压差稳压IC。
摘要：本文论述了以凌阳16位单片机为控制核心，实现数控直流电流源功能的方案。
设计采用MOSFET和精密运算放大器构成恒流源的主体，配以高精度采样电阻及12位D/A、A/D转换器，完成了单片机对输出电流的实时检测和实时控制，实现了10mA～2000mA 范围内步进小于2mA恒定电流输出的功能，保证了纹波电流小于0.2mA，具有较高的精度与稳定性。
人机接口采用4×4键盘及LCD 液晶显示器，控制界面直观、简洁，具有良好的人机交互性能。
关键字：数控电流源SPCE061A模数转换数模转换采样电阻一、方案论证根据题目要求，下面对整个系统的方案进行论证。
方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。
当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。
BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。
当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。
图 1.1采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。
单片机恒流源电路
单片机恒流源电路单片机恒流源电路是一种常用的电子电路设计，用于控制电流的稳定输出。
它在各种电子设备中广泛应用，例如LED照明、电动车充电器等。
本文将介绍单片机恒流源电路的工作原理、设计方法和应用领域。
一、工作原理单片机恒流源电路的主要原理是通过单片机控制电流源的输出电流，使其保持恒定。
具体来说，它通过对电流源的电流进行反馈控制，实现对输出电流的精确调节。
一般情况下，单片机通过比较输入电流和设定电流的大小，控制电流源的导通和截止，从而实现电流的稳定输出。
二、设计方法设计单片机恒流源电路时，需要考虑以下几个方面：电流源的选择、反馈电路的设计和单片机程序的编写。
1. 电流源的选择：常见的电流源包括二极管、晶体管和集成电路等。
选择合适的电流源需要考虑到输出电流的范围和精度要求。
2. 反馈电路的设计：反馈电路主要用于检测输出电流并将其反馈到单片机。
常用的反馈电路包括电流采样电阻、差动放大器和比较器等。
设计反馈电路时需要考虑电流采样的准确性和响应速度。
3. 单片机程序的编写：编写单片机程序需要根据具体的芯片型号和开发环境。
主要包括对输入电流的采样、与设定电流进行比较和控制电流源的开关等。
三、应用领域单片机恒流源电路在各种电子设备中都有广泛应用。
以下是几个常见的应用领域：1. LED照明：LED是一种常见的照明光源，但它的亮度和寿命很大程度上取决于电流的稳定性。
通过使用单片机恒流源电路可以实现对LED驱动电流的精确控制，从而提高LED的亮度和寿命。
2. 电动车充电器：电动车充电器需要提供稳定的充电电流，以保证电池的安全充电。
单片机恒流源电路可以实现对充电电流的精确控制，从而提高电池的充电效率和寿命。
3. 太阳能充电器：太阳能充电器可以将太阳能转换为电能进行充电。
但是太阳能的输出电流会受到环境光照强度的影响，因此需要使用单片机恒流源电路来保持充电电流的稳定。
四、总结单片机恒流源电路是一种常用的电子电路设计，通过单片机控制电流源的输出电流，实现对电流的稳定调节。
恒流源电路原理
恒流源电路原理
恒流源电路是一种常用于电子电路设计中的电路元件。
它的作用是产生一个稳定的电流输出，无论负载电阻的变化如何。
恒流源电路用于许多应用中，如电压参考源、稳定电流源等。
恒流源电路的基本原理是通过对电流进行反馈控制来实现稳定的电流输出。
它通常由一个稳流二极管和负反馈电阻组成。
稳流二极管是一种特殊的二极管，它的电流与温度和电压有关，但是与其它因素无关。
通过将稳流二极管与负反馈电阻相结合，可以实现稳定的电流输出。
在恒流源电路中，输入电压一般为一个较高的电压。
当输入电压施加在稳流二极管上时，稳流二极管会自动调整自身的电压降，使电流保持恒定。
负反馈电阻的作用是将输出电流的一部分反馈回稳流二极管，通过调整输入电压，从而使输出电流保持恒定。
这种负反馈控制的机制使恒流源电路具有很高的稳定性和精度。
恒流源电路的输出电流可以通过改变电阻值来调整。
较小的电阻值将产生较大的输出电流，反之亦然。
此外，恒流源电路还可以与其它元件相结合，如运算放大器等，用于实现更复杂的电路功能。
总之，恒流源电路是一种能够产生稳定的电流输出的电路元件。
它通过对电流进行反馈控制来实现稳定性，并且具有较高的精度和稳定性。
恒流源电路在电子电路设计中应用广泛，并且可以与其它元件相结合，用于实现各种功能。
运放和三极管组成的恒流源电路
运放和三极管组成的恒流源电路一、引言恒流源电路是电子电路中常见的一种重要电路，它具有稳定的电流输出特性，能够应用于各种场合。
运放和三极管是恒流源电路中常用的元件，它们相互结合可以构成不同类型的恒流源电路，具有较为灵活的特性。
本文将从运放和三极管的原理、恒流源电路的基本结构和工作原理、以及具体的应用案例等方面进行深入探讨。
二、运放和三极管的原理1.运放的原理运放是一种集成电路，它具有高输入阻抗、低输出阻抗、大增益、宽带宽等特性。
在通常情况下，运放有两个输入端和一个输出端。
运放的工作原理是利用电压负反馈使得输入端的电压等于输出端的电压，从而实现电压的放大、滤波、求和等功能。
运放内部包含多个晶体管、电阻、电容等元件，通过这些元件的组合可以实现各种功能。
2.三极管的原理三极管是一种半导体器件，它主要由P型半导体、N型半导体和P型半导体三层组成。
三极管具有放大作用，一般有三个引脚，分别为发射极、基极和集电极。
当在基极加上一个电压时，三极管就会发生放大作用，将输入信号放大到输出端。
三极管也可以作为电流源使用，通过控制其工作点，可以实现恒流输出。
三、恒流源电路的基本结构和工作原理恒流源电路是利用特定的电路结构和元件特性来实现恒定电流输出的电路。
在运放和三极管组成的恒流源电路中，通常是利用三极管的特性来实现电流源，而运放则用来提供稳定的电压给三极管。
下面以一个简单的电路来作为例子来说明。
恒流源电路的基本结构如下图所示：从图中可以看出，基本的恒流源电路由一个三极管、一个运放和若干个电阻组成。
运放的正输入端与负输入端通过一个电阻连接，正输入端与输出端通过一个电阻连接，三极管的发射极与负输入端相连，而负输入端则通过一个电流源与地相连。
在这样的电路结构下，当运放的输出电压发生变化时，会使得三极管的工作点发生变化，从而控制电流的大小，实现恒流输出。
四、具体的应用案例恒流源电路在实际应用中有着广泛的应用。
其中，一种典型的应用是LED的恒流驱动器。
运放恒流源电路详解
运放恒流源电路详解一、引言运放恒流源电路是一种常见的电子电路，用于产生一个稳定的恒定电流源。
它广泛应用于各种电路设计中，例如电流源、电流比较器、电流控制器等。
本文将详细介绍运放恒流源电路的原理、设计和应用。
二、原理运放恒流源电路是利用运放的高开环增益和负反馈原理来实现稳定的恒定电流源。
这种电路通常由一个运放、一个电阻和一个负载组成，如下图所示：+--| R |--+| |Vref --- R1 R2 Vout| |+---+---+|FeedbackResistor•Vref为参考电压，用于确定输出电流的大小。
•R1和R2是电阻，用于确定反馈电压和输出电流之间的关系。
•Feedback Resistor是负载电阻，用于产生稳定的输出电流。
当输入电压Vref变化时，运放将调整输出电压Vout，使得负载电阻两端的电压保持不变。
这样，由恒流源电路输出的电流就能够保持恒定。
三、设计设计运放恒流源电路的关键是合理选择电阻值和参考电压。
以下是一个简单的设计步骤：1. 确定负载电流首先确定所需的输出电流。
根据应用要求和电路需求，确定输出电流的大小。
2. 选择参考电压根据所需的输出电流和参考电压之间的关系，选择合适的参考电压值。
3. 选择电阻选择合适的电阻值，使得负载电流和参考电压之间的关系满足要求。
4. 确定运放类型根据设计要求，选择合适的运放类型。
常用的运放类型有单电源运放和双电源运放，选择时需要考虑电源供电方式和输出要求等因素。
5. 确定运放参数根据所选运放的参数，确定运放的增益、输入电阻和输出电阻等特性。
四、应用运放恒流源电路广泛应用于各种电子电路设计中，下面是一些常见的应用场景：1. 电流源运放恒流源电路可以用作独立的电流源，提供稳定的电流输出。
2. 电流比较器将两个运放恒流源电路连接在一起，可以实现电流比较功能。
3. 电流控制器运放恒流源电路可以用于电流控制，将输出电流限制在一定范围内。
4. 自适应电源将运放恒流源电路与其他电源电路结合使用，可以实现自适应电源功能。
运放中恒流源电路分析方法
运放中恒流源电路分析方法运放中的恒流源电路是一种常用的电路结构，常用于对负载电流进行精确的控制。
它由运放和几个电阻组成，能够产生一个稳定的电流输出，不受负载变化的影响。
本文将介绍运放中恒流源电路的基本原理、分析方法以及常见的应用。
恒流源电路的基本原理是利用运放的负反馈特性，通过调节电阻来使输入端电流保持恒定。
在恒流源电路中，负载电流（IL）是通过运放控制的电流（Iref）和电阻（R）共同决定的。
其中，电流参考源（Iref）是通过一个稳压二极管和电阻网络来提供的一个恒定电流源。
在开始分析恒流源电路之前，我们需要了解两个重要的运放参数：1. 输入阻抗（Zin）：输入阻抗是运放输入端对外界电路的等效电阻。
在理想情况下，运放的输入阻抗是无穷大。
2.开环增益（A）：开环增益是指运放在没有负反馈的情况下输出电压和输入电压的比值。
在理想情况下，开环增益是无穷大。
根据以上两个运放参数，在运放中的恒流源电路中，可以通过将负载电流认为是运放输入端电流（I-)，通过调节输入阻抗（Zin）和开环增益（A）来控制输出电流。
下面我们来具体分析恒流源电路的方法：1. 给电阻分析法：我们可以通过给定电阻（RL）来分析恒流源电路的工作原理。
在恒流源电路中，负载电流（IL）是通过运放控制的电流（Iref）和电阻（R）共同决定的。
所以，我们可以通过给定电阻的方式，来计算所需的输出电流。
2. 利用负反馈法：我们可以利用负反馈的特性，通过调节输入阻抗（Zin）和开环增益（A）来控制输出电流。
当输入阻抗（Zin）无穷大时，输入电流为零，此时运放输出电流只取决于电阻（R）。
当开环增益（A）无穷大时，输出电流与输入电流的比例关系为无穷大，即输出电流恒定。
3.稳态分析法：在分析恒流源电路时，我们可以通过稳态分析的方法来计算输出电流。
首先，假设运放工作在稳定状态，即输入端电流等于输出端电流。
然后，利用欧姆定律等基本电路理论来计算输入端电流和输出端电流的关系。
