掘进工作面风筒及探头悬挂标准
工作面风筒及探头管理标准
风筒、探头实行工队直接管理、瓦斯员监督管理。
工作面50m 以内由工队管理，风筒、探头必须按标准吊挂，表面无灰尘，时常保持干净。
一、掘进工作面风筒管理标准：
1、风筒距工作面不得超过5m。
风筒无破口，末端一节要经常更换，保证有效供风，（否则每项罚款50元。
）
2、风筒接头严密（手距接头20㎝处感觉不到漏风），软质风筒接头要双反压边并加风筒。
铁风筒接头要加垫，螺丝要上紧。
（否则每一项罚款50元。
）
3、风筒吊挂平直，逢环必吊。
（缺一环未吊挂罚款10元。
）
4、风筒拐弯处要设弯头或用骨架风筒拐弯（弯度小于或等于90°）。
异径风筒要用过渡节，先大后小，不准花接。
（如发现有花接、转弯不均，未用骨架风筒的每一项罚款50元。
）
5、风筒跨过轨道时，要保持风筒高于车沿40㎝以上，防止车辆碰撞风筒。
（如不按规定执行罚款50元。
）
二、掘进工作面探头悬挂标准：
1、掘进工作面距头5m以内安设一枚瓦斯传感器，瓦斯传感器应垂直悬挂，距顶板不得大于300mm，距巷道煤壁不小于200mm,能够正确反映所测地点的瓦斯浓度。
（不按规定吊挂一次罚款30元。
）
2、监控线路要悬挂整齐，监测电缆必须吊挂在所有电缆的最上
方，不能与其它电缆交叉，间距必须大于100毫米。
监控线路损坏一处罚款200元。
（未按规定吊挂罚款30-50元。
）
三、回采工作面探头悬挂标准：
1、瓦斯传感器应垂直悬挂，距顶板不得大于300mm，距巷道煤壁不小于200mm。
监控线路要悬挂整齐，监测电缆必须吊挂在所有电缆的最上方，不能与其它电缆交叉，间距必须大于100毫米。
（不按规定吊挂罚款50元。
）
2、回采面回风顺槽距回风巷10～15m以内安设一台瓦斯传感器，回采面回风顺槽距工作面10m以内安设一台瓦斯传感器。
（不按规定吊挂罚款50元。
）
工作面消防洒水管路管理标准
1、井下消防洒水管道，管路必须按设计要求选择管径，采用消防与洒水合一的枝状管网，宜使管道水流方向与巷道中风流方向相一致，每隔50米设置快速接头带三通支管口。
在井下消防洒水主干管上每隔200m左右安装一只检修阀。
支管网上也要安装一只阀门，供转换切断与检修用。
从主干管上接出的支管，都要在支管上安装一只控制阀门。
按规程吊挂，并且每3米设挂钩一处，
2、三通支管焊接￠19号高压接头，￠19号高压阀连接，每50米设置一道全断面水幕。
3、全断面喷雾、应急消防可从三通支管口接通使用。
冲洗巷道时也可使用DN50/DN25变径快速管接头，一端接消防给水管，一端接DN25软性水管。
软性水管一端配有DN25小水枪，软性水管长度为50m。
4、水幕必须开启可靠，开关必须设置在行人一侧，高
度在1.2—1.8米之间。
以上几点必须按要求施工，有一处未按要求罚工队200元，以上几点如有与规程不符，按规程施工。
2011年2月13日。
掘进工作面验收标准
掘进工作面验收标准
1、超宽或宽度不够1处扣0.5分，超高或超低扣0.5分，棚距过大或过小一处扣0.5分，少撑杆一根扣0.5分，少1个防倒器扣1分，前探梁少一个架子扣1分。
2、空帮或空顶一处扣1分，前倾或倒仰一棚扣0.5分。
3、风筒吊挂不平直一处扣0.5分，破口一处扣0.5分，节口不严一处扣0.5分，环一个不挂扣0.5分，风筒拖后扣1分。
4、管线吊挂混乱一处扣0.5分，无吊挂一处扣1分，漏水一处扣0.5分，漏气一处扣0.5分。
5、卫生差一处扣2分，水沟无清理1分，浮尘多一处扣2分，长5m。
厚0.02m，巷道积水一处扣1分，长5m，深0.1m，浮碴多一处扣1分。
6、道节口不严一处扣0.5分，螺丝松一处扣0.5分，道木远一处扣1分，道两边高低不一致扣0.5分，道钉不吃力一个扣0.5分。
7、报警仪不挂一次扣1分，探头吊挂位置不合理一个扣1分。
8、巷道伞沿无处理一处扣1分，天板活碴一处不处理扣1分，巷道杂物多一处扣0.5分。
岩巷掘进工作面风筒及甲烷传感器吊挂标准1003 文档
岩巷掘进工作面风筒及甲烷传感器吊挂标准为做好质量标准化管理，根据2013版《煤矿安全质量标准化基本要求及评分办法》，现对岩巷掘进工作面风筒及甲烷传感器吊挂标准规定如下。
一、风筒吊挂标准
1、风筒吊挂平直一条线，风筒出风口距迎头不超过15m。
2、各作业地点至少准备3 m风筒短节3节，保证及时延接风筒不超距(使用硬质风筒可不备用风筒短节)。
3、风筒按作业规程规定靠巷帮吊挂，吊挂高度为腰线上1米到1.4米，风筒不得吊挂在巷道正顶上方，风筒出风口不得吹向甲烷传感器。
4、工作面要及时出矸，堆积矸石不得影响风筒吊挂。
5、风筒距甲烷传感器的距离一般为7～10米。
二、甲烷传感器吊挂标准
1、甲烷传感器吊挂距迎头不超过5m，数据显示窗朝向作业人员一侧，便于观看。
2、甲烷传感器进气口在巷道正中心位置，进气口距巷道顶板不大于300mm。
3、甲烷传感器采用防尘罩和不锈钢护罩进行防护，不锈钢护罩两端头采用14#铁丝吊挂至巷道顶部。
掘进传感器吊挂标准
掘进工作面监测监控仪器吊挂标准
一、监测监控仪表有：
KGJ16B型甲烷传感器 3台
KGT15型风机开停传感器 2台
KG5009风筒传感器 1台
二、监测监控设备的安装位置：
1、KGJ16B型甲烷传感器 3台
在掘进巷道距掘进工作面≤5m处（混合风流处）设置甲烷传感器T1，距工作面回风巷口10～15m设置甲烷传感器T2。
距局部通风机其进风口3～5m处，按标准安设瓦斯传感器T3。
甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板(顶梁)不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
：报警值≥0.8% 断电值≥1.3% 复电值﹤0.8%；
T
1
T
：报警值≥0.8% 断电值≥0.8% 复电值﹤0.8%
2
断电范围为掘进巷道内全部非本质安全型电气设备。
：报警值≥0.5% 断电值≥0.5% 复电值﹤0.5%
T
3
断电范围为该局部通风机的供电电源。
KGT15型风机开停传感器 2台
主、副风机开停传感器卡在主、副风机供电开关的负荷侧电缆上。
KG5009风筒传感器 1台
距工作面30～50m范围内风筒上安装风筒传感器。
2、所有皮带输送机滚筒下风侧10～15m设置一氧化碳传感器。

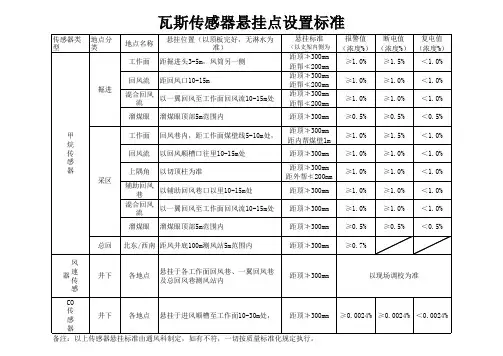

瓦斯传感器悬挂标准
悬挂标准 传感器类型 地点分类 地点名称 悬挂位置（以顶板完好，无淋水为准） （以支架内侧为 工作面 回风流 掘进 混合回风流 以一翼回风至工作面回风流10-15m处 溜煤眼 甲 烷 传 感 器 采区 辅助回风巷 以辅助回风巷口以里10-15m处 混合回风流 以一翼回风至工作面回风流10-15m处 溜煤眼 总回 溜煤眼顶部5m范围内 工作面 回风流 上隅角 溜煤眼顶部5m范围内 回风巷内，距工作面煤壁线5-10m处， 以回风顺槽口往里10-15m处 以切顶柱为准 距掘进头3-5m，风筒另一侧 距回风口10-15m
距顶≯300mm 距顶≯300mm 距内帮煤壁1m 距顶≯300mm 距顶≯300mm 距顶≯300mm 距顶≯300mm
北东/西南 距风井底100m测风站5m范围内
风 速 悬挂于各工作面回风巷、一翼回风巷 井下 各地点 距顶≯300mm 传 及总回风巷测风站内 感 器 CO 传 井下 各地点 悬挂于进风顺槽至工作面10-30m处， 距顶≯300mm 感 器 备注：以上传感器悬挂标准由通风科制定，如有不符，一切按质量标准化规定执行。
准） 距顶≯300mm 距帮≮200mm 距顶≯300mm 距帮≮200mm 距顶≯300mm 距帮≮200mm
报警值 断电值 复电值 （浓度%） （浓度%） （浓度%） ≥1.0% ≥1.0% ≥1.0% ≥0.5% ≥1.0% ≥1.0% ≥1.0% ≥1.0% ≥1.0% ≥0.5% ≥0.7% ≥1.5% ≥1.0% ≥1.0% ≥0.5% ≥1.5% ≥1.0% ≥1.0% ≥1.0% ≥1.0% ≥0.5% ＜1.0% ＜1.0% ＜1.0% ＜0.5% ＜1.0% ＜1.0% ＜1.0% ＜1.0% ＜1.0% ＜0.5%
瓦斯传感器及便携仪吊挂标准
甲烷传感器吊挂及使用、挪移标准第一条甲烷传感器吊挂位置：1、矿井应配备传感器、分站等安全监控设备备件，备用数量不少于应配备数的20%。
2、掘进工作面：吊挂在风筒的对侧，距离工作面迎头不超过5m。
耙矸机作业时将甲烷传感器移至耙矸机导向轮上方。
3、采煤工作面：距离工作面回风侧煤壁不超过10m，距顶板（或顶梁）不得大于300 mm，距巷道侧壁不得小于200 mm，且应垂直悬挂。
4、采掘工作面回风口吊挂位置：距回风口10～15m处。
5、甲烷传感器的吊挂距离顶板不超过300mm，距离巷帮不小于200mm。
拱形巷道吊挂在巷道拱基线上方不少于1m的位置，距离吊挂处顶板不超过300mm，距离巷帮不小于200mm，并且垂直悬挂（特别规定的除外）。
6、甲烷传感器吊挂位置不符合规定，每次处对跟班队长、机电（队、班）长、责任人各罚款100元，并按一般隐患考核。
第二条甲烷传感器使用、挪移标准：1、甲烷传感器的安装必须与生产同步进行，甲烷传感器没有按要求安设，一律不得生产。
2、冲洗巷道积尘时严禁水流直对监控电缆接线盒、传感器、分站等监控设备进行冲洗。
3、工作面顶板有淋水时，应制作伞型装置进行遮挡，严禁用塑料袋、编织袋等物品包裹，发现包裹的按照红线处理。
4、甲烷传感器的显示屏应朝着巷道中心吊挂，严禁对着巷帮或老塘侧，应便于现场人员观察。
5、甲烷传感器上必须吊挂管理牌，字迹要清晰，不得私自涂改。
6、甲烷传感器的尾线（航空插头）必须按照标准使用扎带固定，固定时不得使航空插头接口部分明显受力。
7、岩巷工作面设置甲烷传感器保护箱，爆破作业时应将工作面瓦斯传感器移至保护箱内加以保护。
8、移动瓦斯传感器由当班班长负责，移动瓦斯传感器前，必须提前向通风队监控中心汇报，征得同意后方可进行，并且移动过程中轻拿轻放。
9、巷道开口使用扩散通风时，当掘进深度小于5m范围时，迎头可暂时悬挂便携仪，在开口处下风侧10-15m处安设1台甲烷传感器。
10、巷道掘进长度大于5m小于20m时，回风流中甲烷传感器位置不变（开口处下风侧10-15m处），在工作面增加（T1）1台甲烷传感器，悬挂在风筒对侧距工作面小于5m范围内。
传感器悬规范
传感器悬挂标准
为保障安全生产，充分发挥安全监控系统的监测监控作用，现对甲烷传感器的悬挂标准规定如下：
1、传感器悬挂的通用标准
传感器应与巷道垂直悬挂，传感器面朝巷道出口；传感器距巷道顶板不得大于300mm；传感器距巷道侧帮必须大于200 mm，不得影响行人或行车。
2、传感器悬挂的特殊要求
以下位置的甲烷传感器，除必须符合通用悬挂标准外，悬挂位置还必须符合以下规定：
掘进工作面：掘进头位置的甲烷传感器应悬挂在距离掘进头不大于5m的地方。
综采工作面：上隅角位置的甲烷传感器应悬挂在上隅角煤帮侧。
3、风筒风量应悬挂在距离风筒出风口不大于20m处。
4、传感器牌板应悬挂在传感器的正下方，如遇特殊作业情况，作业前应把传感器及其牌板移动到安全位置。
5、各生产队组在移动传感器时，要严格按照以上规定执行，及时发现及时纠正。
关于掘进工作面质量标准化的规范
关于掘进工作面质量标准化的规范
一、五条线的标准
1.风筒吊挂一条线，距离轨面1.6m高。
首先采用10号元丝在巷道的左侧1.6m高的位置拉一条直线，400mm风筒，双反边，风筒无破口，逢环必挂。
碛头20m范围风筒破口不大于100mm。
2.风水管线悬挂在巷道右侧，距巷道轨面1.6m高，相距10mm；耙砂机电缆、监测线、通讯线悬挂在距巷道轨面高度1.4m，线与线之间相距8mm，位于巷道右侧。
3.放炮母线一条线：悬挂在巷道右侧，距巷道轨面1.2m；采用木块（长0.3m，宽0.1m，厚0.02m），相距0.15m分别锯一道口，把放炮母线放在锯口内。
要求放炮母线为铜芯线，无明接头，距碛头20m内接头采用黑胶布包扎。
放炮母线头子扭结并装箱上锁。
4.轨道一条线：轨道距水沟边缘200mm，轨型一致，接头高低差不大于5mm，内错差不大于5mm。
5.水沟一条线：水沟的高宽符合设计规定，靠巷道一侧，无流砂、杂物堆积。
二、工具：临时支柱3根（木支柱或2.6m金属摩镲支柱均可），1.8m、1.5m敲棍各一根。
三、文明生产：巷道无流砂（无大于0.1m直径的石块）、杂物，支护材料堆码整齐；水沟畅通，无积水。
四、有作业规程、安全技术措施并贯彻学习、签字、考试记录，作业图牌版。
掘进工作面十项规定
掘进工作面十项规定
1、坚持三条线施工，以喷白漆为准。
2、坚持3米一根信号柱，靠巷道一侧打成一条直线（距巷道帮0.5米）。
3、坚持风筒紧跟掘进头且平直无破口，不超5米。
4、坚持班班携带、悬挂便携仪，严禁无仪器工作。
5、坚持做到管箱、药箱上锁，炸药、雷管不准混放。
6、坚持使用炮土，严禁煤粉屯炮。
7、坚持使用扫帚，保持工作面干净整洁。
8、坚持做到工作面无伞沿（超过0.3米）和活矸。
9、坚持溜子机头、机尾各打设两根点杆。
以上要求各区队认真贯彻执行，每班安全员和跟班队长必须认真填写打分表，跟班矿长必须签名，如有违反者，在调度会议上以现金形式进行处罚，第一次100元，第二次200元，以此累推；发现安全员不监督执行现象，一次罚款50元，超过三次劝退。
《掘进巷道一通三防标准》标准
安全监控设备
掘进工面迎头甲烷、一氧化碳传感器距工作面迎头≤5m。
掘进工作面粉尘、温度传感器距离工作面迎头≤30m；粉尘传感器采样头方向必须正 确，采样头上带孔的一侧背离工作面迎头，不带孔的一侧正对工作面迎头。
掘进工作面回风口甲烷传感器距离回风口10~15m。
风筒传感器随着掘进工作面及时移设，一般距离工作面迎头≤60m（标准化规定应安 装在风筒末端）。
使用8#铅丝作为主拉线、每隔3排顶锚杆使用14#铅 丝加一个辅助吊点。
风筒吊挂应平直，逢环必挂且与巷道平行。
变频局部通风机
采用吊挂时距离底板不小于2米，采用风机专用架时距离底板不小于 300mm。
顶帮完好，无淋水。 不得阻碍行车；与巷道平行安装，不歪斜。采用上下吊挂，安装时打专用
吊挂锚杆，采用4根锚杆（每根锚杆承重不少于4吨）和专用吊挂环固定牢 固，螺母外露长度不小于100mm，每根锚杆配两个螺母；吊挂锚杆为三道 吊挂，在局部通风机中部，及两侧分别捆绑吊挂 变频风机安装、接电时，必须接双机。 变频风机在调整频率时，必须将主风机、备风机的频率调成一致（规程规 定要求配备同等能力的备用风机），不得只调整主风机。
棚挂钩位置要对正，相向布置钩尖与钩尖相对。
不同规格的水袋不得掺混使用。
隔爆水棚牌板在隔爆水棚前后2米吊挂一组，牌板采用14#铁丝制作S钩吊挂在巷道中间顶 部钢带或网片上；管理牌板吊挂在隔爆水棚行人侧帮部，上沿距巷道底板1.7m，牌板采用 3mm小链，截取四环，一头将小链加工成开口环直接挂在帮部网片上，另一头使用 5*350mm扎带绑在牌板上。
皮带机头下风侧10~15m处安装安全监控烟雾传感器（与皮带的烟雾传感器不一 样）。
按照《安全监控系统管理办法》，安装、拆除安全监控设备、传感器需要使用单位提 前申请，然后再由通风区安装或拆除，今后若存在未及时安装安全监控设备、传感器 的情况，若使用单位未提前申请，直接考核使用单位；若使用单位提出申请，通风区 未及时安装，则考核通风区。
掘进工作面延接、吊挂风筒安全技术措施
掘进工作面延接、吊挂风筒安全技术措施为了确保安全有序生产，防止通风工延接、吊挂风筒时发生零敲碎打事故，特制订了本安全保障措施。
一、风筒管理标准1、风筒吊挂平直，逢环必挂；风筒口到工作面的距离和出口风量符合作业章程规定。
2、迎头风筒必须要有风筒圈，所有风筒不得有摩擦、挤压现象。
3、风筒接头严密（手距接头处0.1m处感不到漏风），无破口（末端20m除外），无反接头，风筒必须双反压边。
4、风筒上方无淋水,风筒拐弯处，必须采取保护装置，工作面必须要有备用风筒、倒台三通。
5、风筒拐弯处应用弯头或骨架风筒缓慢拐弯，不应拐死弯。
6、风筒吊挂高度原则上在2m左右，满足行人、运输需要即可。
二、斜巷风筒吊挂、延接安全措施1、斜巷吊挂、延接风筒作业时必须将梯子放稳牢靠，有2个人扶梯子，做到一边一个，并且注意力高度集中，严禁出现单手、脚蹬等现象。
2、斜巷吊挂、延接风筒作业时登高超过1m时必须佩带保险带，并保证生根在牢靠处悬挂。
如果现场没有固定保险带的位置，必须在巷帮、风水管路等处用双股8号铁丝固定保险带。
3、斜巷吊挂、延接风筒作业时严禁使用矿车作为登高工具。
4、斜巷吊挂、延接风筒作业时严禁站在耙矸机上施工。
5、斜巷吊挂、延接风筒时必须提前与施工单位结合，严禁在斜巷运输、工作面耙矸等情况下作业。
6、斜巷吊挂、严禁风筒时注意观察顶板、两帮是否有片帮现象，锚杆是否坚固发现安全隐患及时进行处理。
7、在综掘机上作业时，必须佩带保险带并生根在牢靠处悬挂，防止滑倒伤人。
8、梯子与地面的倾角应当保持在65°左右，人员必须登在距梯子顶不小于1m的梯蹬上作业，在梯子上进行拉铁丝等容易失去重心的作业，应进行重点提防；梯子顶不带固定钩时，用绳索或铁丝将梯子顶与固定物绑牢，确保梯子整体稳固后方可登高施工。
三、岩巷风筒吊挂、延接安全技术措施1、岩巷延接、吊挂及修补风筒作业时登高超过2m，登高作业期间必须系挂安全带，并保证生根在牢靠处悬挂，如果现场没有合适吊挂保险带位置可以将保险带吊挂在吊挂风筒铁丝上。
