光纤热缩管应用原理
光纤热缩管应用原理
光纤热缩管应用原理
首先，光纤热缩管的关键特性是其材料具有热缩性质。
热缩材料通常
是由特殊的聚合物材料制成，这些材料在受热后会收缩，从而紧密包裹住
被保护的光纤。
当光纤热缩管处于较高温度下时，热缩材料会开始收缩，
形成紧密的包覆层。
这种包覆层能够有效地保护光纤不受外界环境的损害，如潮湿、污染、高温等。
其次，光纤热缩管也具备优越的机械保护性能。
在光纤热缩管中，光
纤通常被放置在粘接膠中，然后使用热缩材料进行保护。
这种粘接膠能够
固定光纤，并提供机械支持。
同时，热缩材料的收缩也能够增加光纤与外
界的接触力，使其更加牢固和稳定。
这种机械保护性能能够有效防止光纤
在外界压力、拉伸和弯曲力等情况下的断裂和损坏。
在光纤热缩管的应用过程中，需要进行一定的操作步骤。
首先，将需
要连接或修复的光纤放置在热缩管中，然后将热缩管加热，使其收缩包覆
光纤。
通常情况下，加热可以通过使用热源，如火焰、热风枪或热熔炉等
来完成。
当热缩材料被加热到一定温度时，它会开始收缩，逐渐包覆光纤。
最后，光纤热缩管冷却后，收缩的热缩材料会固化，形成紧密的保护层。
光纤热缩管的应用原理使得光纤在连接、修复和保护等方面具有了更
高的可靠性和稳定性。
它能够保护光纤免受外界环境的影响，如湿度、温度、腐蚀等；同时，热缩材料的机械保护性能也能防止光纤在外界外力作
用下的断裂和损坏。
光纤热缩管在电信、数据通信、光纤传感等领域中有
着广泛的应用。
热缩套管及其原理热缩套管及其原理热缩套管及其原理热...
热缩套管及其原理热缩套管及其原理热收缩材料，又称高分子形状记忆材料，这些材料如聚乙烯、聚烯氢等材料通常都是线形结构，经过辐射或化学作用后变成网状结构，就叫做交联，交联后具有“记忆效应”的原理而制造出来的一类新型高分子功能材料。
所谓“记忆效应”，就是辐射交联聚乙烯等结晶或非结晶聚合材料加热到熔点以上时，晶粒虽然熔化，但并不出现流动状态，而具有橡胶一类的弹性，若此时使聚乙烯扩张，则冷却定型后仍能保持扩张状态，如果将这种扩张聚乙烯重新加热到结晶熔化温度，这种聚合物材料会“记忆”起其未扩张时原来的形态并重新收缩恢复原样，故称“形状记忆效应”。
高分子材料随着温度由低到高要经历玻璃态—高弹态，玻璃态时性能接近塑料，高弹态时性能接近橡胶。
热缩管所用材料在室温下是玻璃态，加热后变成高弹态。
生产时把热缩管加热到高弹态，施加载荷使其扩张，在保持扩张的情况下快速冷却，使其进入玻璃态，这种状态就固定住了。
在使用时一加热，它就会变回高弹态，但这时载荷没有了，它就要回缩。
简单说，就像是把橡皮筋拉开了冻住，下次再一加热他就缩回来了。
只是这种“橡皮筋”只有在高温下才像橡皮筋，一到室温就“冻住”了。
※ 用途热缩材料产品结构、种类、规格多种多样：管、带、片、异型件等，广泛应用在汽车、家电、通讯、电力、石油化工、军工等领域。
作为电子器件防护、电线终端、分支连接部、接头的绝缘密封、防水、零器件防腐、固定等作用。
※ 收缩方法收缩温度指达到热缩管开始收缩时的最低温度。
一般为使管材迅速收缩，建议收缩的环境温度应高出收缩温度10℃～30℃。
※ 收缩工具常用的收缩工具有工业用干燥机、烘箱、加热炉、电吹风等。
1、a 喷枪或带开关自动安全喷枪系统b 喷灯2、适于防止燃烧电控热吹风(枪)及其它加热设施等。
※ 收缩率收缩前内径---完全收缩后内径径向收缩率（%）=----------------------------------------------×100%收缩前内径收缩前长度--完全收缩后长度横向收缩率（%）=------------------------------------------------×100%收缩前长度最厚处壁厚--最薄处壁厚偏壁率（%）=----------------------------------------------------×100%最厚处壁厚※ 使用注意事项1、 为确保热缩后产品的防水、密封、绝缘等功能，在使用热缩管时，应选择足够长度的热缩管。
光纤熔接热缩管
光纤熔接热缩管一、介绍光纤熔接热缩管是一种常用于光纤连接和保护的材料。
它能够在光纤连接处提供强大的保护，防止光纤受到外界环境的干扰和损坏。
本文将详细介绍光纤熔接热缩管的原理、应用以及使用注意事项。
二、原理光纤熔接热缩管的原理是利用热缩性质将热缩管收缩在光纤连接处，形成一个坚固的保护层。
在熔接过程中，光纤的裸露部分会被热缩管完全包裹住，形成一个密封的环境，从而保护光纤不受到湿气、灰尘和机械损伤的影响。
三、应用光纤熔接热缩管广泛应用于光纤通信领域，特别是在光纤连接、分布式光纤传感、光纤测温等方面。
以下是光纤熔接热缩管的几个主要应用场景：1. 光纤连接在光纤连接中，光纤熔接热缩管被用于保护连接处的光纤。
通过热缩管的保护，光纤连接处可以更好地抵御外界环境的影响，提高光纤连接的稳定性和可靠性。
2. 分布式光纤传感在分布式光纤传感系统中，光纤熔接热缩管被用于保护光纤的感应区域。
通过热缩管的保护，光纤可以更好地抵抗外界环境的干扰，提高传感系统的准确性和可靠性。
3. 光纤测温在光纤测温系统中，光纤熔接热缩管被用于保护光纤温度传感器。
通过热缩管的保护，光纤温度传感器可以更好地抵御外界环境的干扰，提高温度测量的准确性和可靠性。
四、使用注意事项在使用光纤熔接热缩管时，有一些注意事项需要遵守，以确保光纤连接的质量和可靠性：1. 清洁光纤在进行熔接之前，必须确保光纤的表面干净无尘。
使用纯净的酒精和干净的棉纱擦拭光纤表面，以去除灰尘和油脂等污物。
2. 控制热缩温度在熔接热缩管时，需要控制热缩温度。
温度过高会导致热缩管熔化，温度过低则无法使热缩管完全收缩。
因此，需要根据具体的热缩管材料选择适当的温度。
3. 确保热缩管位置正确在熔接热缩管时，需要确保热缩管的位置正确。
热缩管应完全包裹住光纤连接处，且不应有任何松动或裂缝。
4. 避免受力在使用过程中，应避免对光纤熔接热缩管施加过大的拉力或压力。
过大的拉力或压力可能会导致热缩管破裂或光纤连接松动。

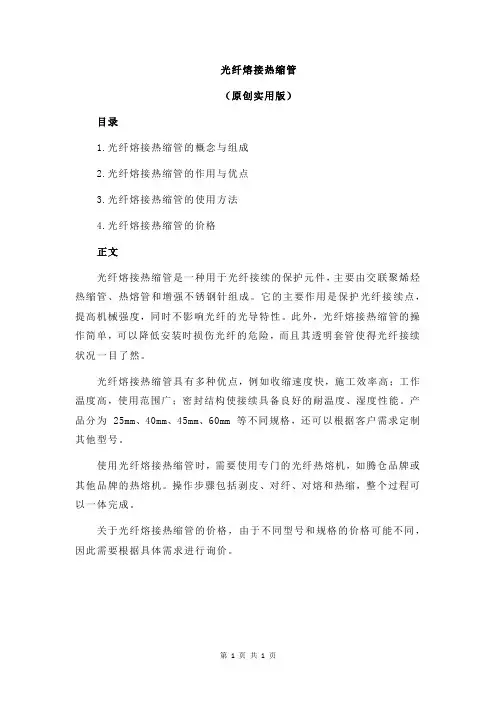

光纤熔接热缩管
光纤熔接热缩管
（原创实用版）
目录
1.光纤熔接热缩管的概念与组成
2.光纤熔接热缩管的作用与优点
3.光纤熔接热缩管的使用方法
4.光纤熔接热缩管的价格
正文
光纤熔接热缩管是一种用于光纤接续的保护元件，主要由交联聚烯烃热缩管、热熔管和增强不锈钢针组成。
它的主要作用是保护光纤接续点，提高机械强度，同时不影响光纤的光导特性。
此外，光纤熔接热缩管的操作简单，可以降低安装时损伤光纤的危险，而且其透明套管使得光纤接续状况一目了然。
光纤熔接热缩管具有多种优点，例如收缩速度快，施工效率高；工作温度高，使用范围广；密封结构使接续具备良好的耐温度、湿度性能。
产品分为 25mm、40mm、45mm、60mm 等不同规格，还可以根据客户需求定制其他型号。
使用光纤熔接热缩管时，需要使用专门的光纤热熔机，如腾仓品牌或其他品牌的热熔机。
操作步骤包括剥皮、对纤、对熔和热缩，整个过程可以一体完成。
关于光纤熔接热缩管的价格，由于不同型号和规格的价格可能不同，因此需要根据具体需求进行询价。
第1页共1页。
光线热缩管在光纤光缆熔接中的使用
光线热缩管在光纤光缆熔接中的使用随着科技的发展，光纤以其优越的性能击败了铜质线缆，成为了网络主干线路的重要传输介质。
光纤的使用越来越广泛，与光纤配套使用的光纤配件等等不断涌现，与光纤相关的技术也随光纤的广泛应用而变得越来越成熟，其中光纤的熔接技术就是其中之一：在进行光纤熔接时，为让光纤之间更好的衔接，随即出现了一款新产品：光纤热缩管，下面我们介绍光纤热缩管如何使用。
1、剥光缆外层。
操作过程中，旋转护套切割刀，同时留意观察切口处，看见白色的聚酯带，停止进刀并取下切割刀。
2、固定光缆并留意纤芯纤芯束管。
光缆剥开外层后，需要将光缆固定在光缆接头盒内。
剥开纤芯管。
做好光纤熔接前的准备工作。
此外，还应该注意：A、纤芯束管不能扭绞。
在固定光缆之前，必须注意纤芯束管所处位置，加强件穿过固定螺丝时，加强件的下面必须是填充束管，不能是纤芯束管，纤芯束管必须处于加强件进入光纤收容盘的同侧，不能在加强件上扭绞。
B、加强件的长度要合适。
纤芯束管的位置确定好后，就可以固定光缆了。
C、纤芯束管的开剥长度要合适。
光纤固定好后，就可以开剥纤芯束管了。
开剥长度过长，抵到光纤热缩管放置槽，在盘纤时就会损伤余纤；开剥长度过短，纤芯束管固定时，固定卡子就会卡在光纤上，容易损伤光纤。
因此，一般将它开剥到过了两个固定卡口为宜，在这个长度纤芯束管不会造成光纤受力损伤，也能很好地固定。
但固定时光纤热缩管卡子不能卡得过紧，否则纤芯束管的光纤会因受力增加损耗，时间长了光纤就会断裂，给工程留下隐患。
3、光纤的熔接。
光纤的接续直接关系到工程的质量和寿命，其关键在于光纤端面的制备。
光纤端面平滑，没有毛刺或缺陷，熔接机能够很好地接受确认，并能做出满足工程要求的接头，如果光纤端面不合格，熔接机则拒绝工作，或接出的接头损耗很大，不符合工程要求。
熔接机是光纤熔接的关键设备，也是一种精密程度很高且价格昂贵的设备。
在使用过程中必须严格按照规程来操作，否则可能造成重大损失。

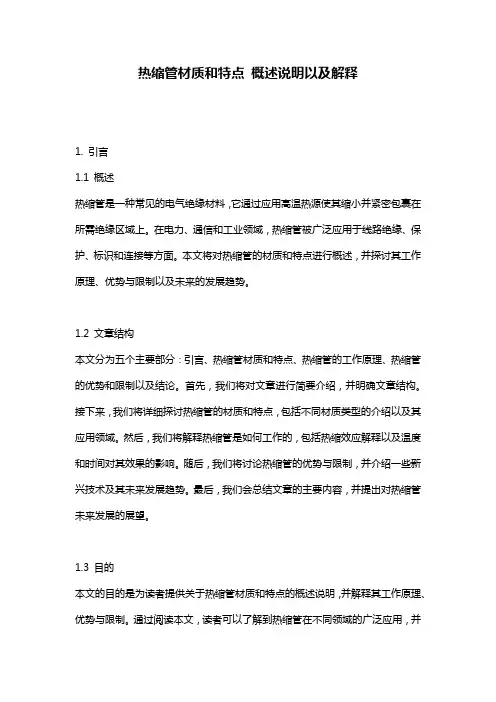

热缩管材质和特点_概述说明以及解释
热缩管材质和特点概述说明以及解释1. 引言1.1 概述热缩管是一种常见的电气绝缘材料，它通过应用高温热源使其缩小并紧密包裹在所需绝缘区域上。
在电力、通信和工业领域，热缩管被广泛应用于线路绝缘、保护、标识和连接等方面。
本文将对热缩管的材质和特点进行概述，并探讨其工作原理、优势与限制以及未来的发展趋势。
1.2 文章结构本文分为五个主要部分：引言、热缩管材质和特点、热缩管的工作原理、热缩管的优势和限制以及结论。
首先，我们将对文章进行简要介绍，并明确文章结构。
接下来，我们将详细探讨热缩管的材质和特点，包括不同材质类型的介绍以及其应用领域。
然后，我们将解释热缩管是如何工作的，包括热缩效应解释以及温度和时间对其效果的影响。
随后，我们将讨论热缩管的优势与限制，并介绍一些新兴技术及其未来发展趋势。
最后，我们会总结文章的主要内容，并提出对热缩管未来发展的展望。
1.3 目的本文的目的是为读者提供关于热缩管材质和特点的概述说明，并解释其工作原理、优势与限制。
通过阅读本文，读者可以了解到热缩管在不同领域的广泛应用，并对其未来发展有所了解。
此外，本文还旨在引起读者对于热缩管在电气绝缘方面的重要性以及新兴技术带来的潜在影响的思考。
2. 热缩管材质和特点:2.1 材质介绍:热缩管通常由聚烯烃材料制成，如聚乙烯（PE）和聚氯乙烯（PVC）。
这些材料具有良好的绝缘性能、耐化学腐蚀性和可靠的机械强度。
此外，根据应用需求，还可选用尼龙、硅胶等其他特殊材料。
2.2 热缩管的特点:首先，热缩管具有很好的耐候性和抗老化性能，适合在各种恶劣环境条件下使用。
其次，因为采用了高强度材料制造，所以具备优异的机械保护能力，可以保护电线电缆等内部设备免受外界冲击、挤压或拉伸造成的损坏。
此外，热缩管还具备优秀的防水、防潮和防尘性能，在湿润环境中也能稳定可靠地工作。
此外，由于它们可以灵活收缩并紧密贴合被保护物体表面，在加固电线连接、修补损坏部分或进行标识等方面也起着重要的作用。
带状光纤热缩管
带状光纤热缩管
贴片式带状光纤热缩管是一种新型、高效的热缩包装材料，它在使用
过程中保护了光纤线缆，同时防止其受到潮湿和高温环境的污染和损坏。
1、特点
（1）防水防潮：光纤热缩管能有效保护光缆免受潮湿和腐蚀，具有良
好的水阻性。
（2）阻燃：表面具有阻燃效果，不会引发火灾。
（3）耐高温：贴片式带状光纤热缩管能够承受的最高温度可达300℃，可抵御高温环境。
（4）耐磨损：光缆热缩管可以经受各种物理腐蚀，使装配和拆卸过程
更加容易。
（5）耐加强：可以连接几根光纤缆，大大提高组件的刚性。
2、工作原理
贴片式带状光纤热缩管采用电子感应启动机制。
当外部电源供电后，
由贴片上的电阻加热元件对热缩管产生热耦合作用，使内部与外部的
温度分布趋于平稳，光纤缆的热缩管内的气泡的热量集中在封口部分，产生强烈的内摩擦，从而形成紧密、牢固的封口。
3、应用领域
（1）电子电器：在制作电子元器件、电源线、电脑、智能手机等电子
电器时使用贴片式带状光纤热缩管。
（2）汽车：用于汽车防水、防尘和抗磨损，特别是在发动机空间安装
和线路拆装时要使用光纤热缩管。
（3）室外元件：当安装机场、媒体网络、有线电视通信等重要的室外
通信设备时，使用光纤热缩管可以有效抵御潮湿和阳光等令人烦恼的
环境条件。
4、总结
贴片式带状光纤热缩管具有高温度，阻水性好，阻燃性好，耐磨损性好，耐加强性能好等特点，并且装配安装方便，在各种领域都得到广
泛应用，可以很好地保护光缆免受潮湿和高温环境的污染和损坏。
光纤热塑工作原理及效果
光纤热塑工作原理及效果引言概述：光纤热塑是一种利用热塑技术对光纤进行修复和连接的方法。
它通过加热光纤两端，使其软化并融合在一起，从而实现光信号的传输。
本文将从工作原理和效果两个方面详细介绍光纤热塑的相关内容。
一、工作原理1.1 光纤热塑的基本原理光纤热塑是利用光纤材料的热塑性质，通过加热使其软化并融合在一起的方法。
在光纤热塑过程中，首先需要将两根待连接的光纤端面进行打磨和清洁，以确保连接的质量。
然后，通过使用专用的热塑设备对光纤进行加热，使其软化。
在软化的状态下，两根光纤端面被粘合在一起，形成一个完整的连接。
1.2 加热方式光纤热塑的加热方式主要有两种：电加热温和体喷焰加热。
电加热是通过在光纤端面附近加热电极，利用电能将电极加热并传导到光纤上，实现软化和融合。
气体喷焰加热则是通过喷射高温气体，使光纤端面受热并软化。
这两种加热方式各有优劣，可以根据具体情况选择适合的加热方式。
1.3 控制参数光纤热塑的效果受到多个参数的影响，其中最重要的参数是温度、加热时间和施加的压力。
温度决定了光纤的软化程度，过高或者过低都会影响连接的质量。
加热时间则影响了软化的时间和程度，需要根据具体情况进行调整。
施加的压力则是保证光纤端面贴合的关键，过大或者过小都会导致连接质量下降。
二、效果2.1 连接质量光纤热塑连接的质量直接影响着光信号的传输效果。
通过光纤热塑连接，可以实现低损耗和低插损的光信号传输，保证信号的稳定性和可靠性。
而且，光纤热塑连接的强度高，能够承受一定的拉力和振动，不易断裂。
2.2 连接速度相比于传统的光纤连接方法，光纤热塑连接具有更快的连接速度。
传统的光纤连接方法需要进行精细的对准和固定，而光纤热塑连接只需要简单的打磨和加热操作，大大缩短了连接的时间。
2.3 可重复性光纤热塑连接具有较好的可重复性。
在连接过程中，光纤端面的软化和融合是可逆的过程，可以多次进行修复和连接。
这使得光纤热塑连接在光纤维护和维修中具有很大的优势。
光纤热塑工作原理及效果
光纤热塑工作原理及效果光纤热塑是一种常见的光纤加工技术，它可以通过热塑材料来改变光纤的形状和性能。
在光纤通信、光纤传感和光纤激光等领域中，光纤热塑技术被广泛应用。
本文将详细介绍光纤热塑的工作原理及其效果。
一、光纤热塑的工作原理光纤热塑是通过加热光纤材料使其软化，然后通过外界力的作用改变光纤的形状。
光纤热塑的工作原理可以分为以下几个步骤：1. 材料选择：光纤热塑通常使用具有良好热塑性能的材料，如聚合物材料。
根据不同的应用需求，可以选择不同的材料。
2. 加热：通过加热设备对光纤进行加热，使其达到软化温度。
加热温度和时间需要根据材料的特性和所需形状进行调整。
3. 塑形：在光纤达到软化温度后，通过外界力的作用对光纤进行塑形。
可以使用模具、夹具等辅助工具来实现所需形状。
4. 冷却：在光纤塑形完成后，需要对光纤进行冷却，使其固化并保持所需形状。
冷却时间和方式也需要根据材料的特性进行调整。
二、光纤热塑的效果光纤热塑可以实现对光纤形状和性能的精确控制，具有以下几个主要效果：1. 形状调整：通过光纤热塑技术，可以将光纤从直线形状调整为弯曲形状，实现光纤的弯曲和曲线传输。
同时，还可以实现光纤的端面加工，如光纤的切割和打磨。
2. 端面改善：光纤的端面质量对光纤的传输性能有重要影响。
通过光纤热塑技术，可以改善光纤的端面质量，使其更加平整和光滑，减少光的反射和散射，提高光纤的传输效率。
3. 光纤连接：光纤热塑技术可以实现光纤的连接和分离。
通过热塑材料的软化和固化，可以将两根光纤连接在一起，形成稳定的光纤连接。
这种连接方式具有较高的连接强度和低的插损。
4. 光纤传感：光纤热塑技术还可以用于光纤传感领域。
通过改变光纤的形状和结构，可以实现对光纤的拉伸、压缩、扭曲等参数的测量。
这种光纤传感技术具有高精度、高灵敏度和远程传输的优点。
总结：光纤热塑是一种常见且重要的光纤加工技术，在光纤通信、光纤传感和光纤激光等领域中具有广泛应用。
光纤热塑工作原理及效果
光纤热塑工作原理及效果光纤热塑是一种利用热塑技术对光纤进行加工的方法，通过对光纤进行加热和塑形，可以改变光纤的形状和性能，从而满足不同的应用需求。
本文将详细介绍光纤热塑的工作原理和效果。
一、光纤热塑的工作原理光纤热塑的工作原理主要涉及光纤的热膨胀性质和热塑性质。
光纤在加热时会发生热膨胀，而光纤的热塑性质则决定了它可以在一定温度范围内保持形状并且可以被塑形。
1. 热膨胀性质：光纤的热膨胀系数是指光纤在温度变化时长度的变化率。
当光纤受热时，其温度会升高，导致光纤的长度发生变化。
根据光纤的热膨胀系数，可以计算出光纤在不同温度下的长度变化情况。
2. 热塑性质：光纤的热塑性质是指光纤在一定温度范围内可以被塑形的性质。
通过控制光纤的加热温度和时间，可以使光纤达到一定的软化状态，从而可以通过外力对其进行塑形。
光纤的热塑性质取决于光纤的材料和结构。
光纤热塑的工作原理可以简单描述为：将光纤加热到一定温度，使其达到软化状态，然后通过外力对其进行塑形，最后冷却固化得到所需的形状。
二、光纤热塑的效果光纤热塑可以实现对光纤的形状和性能的改变，从而实现不同的应用需求。
下面将介绍光纤热塑的主要效果。
1. 形状改变：通过光纤热塑，可以将光纤从直线形状塑形成曲线、弯曲或环形等形状。
这种形状改变可以使光纤适应不同的布置环境和安装要求，提高光纤的可塑性和适应性。
2. 端面处理：光纤热塑可以对光纤的端面进行处理，如切割、抛光等。
通过对光纤端面的处理，可以提高光纤的光学性能和连接质量，减少光纤连接时的损耗。
3. 尺寸调整：光纤热塑可以调整光纤的尺寸，如直径、长度等。
通过调整光纤的尺寸，可以满足不同应用场景对光纤尺寸的要求，提高光纤的适应性和可用性。
4. 光学性能改善：光纤热塑可以改善光纤的光学性能，如减小光纤的损耗、提高光纤的传输效率等。
通过对光纤进行热塑，可以消除或减少光纤内部的缺陷和杂质，提高光纤的质量和性能。
5. 应用拓展：光纤热塑可以将光纤应用于更多的领域和场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤热缩管应用原理
光纤热缩管是单芯光纤热缩保护套管
单芯光纤热缩保护套管主要用于单芯光纤接续的裸纤部分，内管为热熔管，中间衬加强件，外管为透明的热收缩管，如图1所示。
加强件一般为不锈钢捧、石英捧或陶瓷捧。
光纤是构成光通信系统的重要组成部分，它提供了光信号传输的通道。
光纤通常由纤芯、包层和涂覆层构成。
纤芯和包层都是高纯度二氧化硅，由于掺杂剂掺杂的比例不一样，使纤芯的折射率比包层的折射率高，且损耗比包层低，因此光能量主要在纤芯内传输，包层为光的传输提供了反射面和光隔离，并起一定的机械保护作用。
当加热时，沃尔兴光纤热缩管热熔管熔化，紧紧地包裹住熔接后的光纤接头，达到填充和密封的作用；加强件起到支撑作用和抗拉抗弯作用；热缩管受热收缩，将光纤接头、热熔管和加强件紧紧包裹，形成一个整体，增加光纤接头部分的机械强度，同时防止潮气侵入，从而维持光纤传输性能的长期稳定。
在用光纤热缩管对光纤进行保护时应注意：
(1)避免保护管内有残留气泡，以保证光纤接头的温度特性和长期可靠性;
(2)光纤要施加一均匀张力，以保证光纤在保护管中处于直线状态;
(3)避免光纤扭绞，防止微弯造成损耗增大;
(4)施加的张力不能很大，避免光纤裂纹增加出现损害;
(6)等热缩管完全收缩、冷却并定型后再释放张力，以避免光纤局部受热不均匀出现微弯或宏弯。
光纤热缩管的作用除了增加光纤接头部分的机械强度外，最主要的是起到填充和密封作用，避免保护管内有残留气泡，防止潮气侵入，从而维持光纤传输
性能的长期稳定。
