750写真机
Novajet750写真机系列故障排除方法
Novajet750写真机系列故障排除方法一、故障现象；断墨1 喷头电路烧坏2 喷头真正堵塞3 输墨管道墨水剩余残渣堵塞4 预热值不够5 喷头连接处漏气（墨管连接处）排除方法；1 喷头嘴电路烧坏，绘图机制动检测及补偿，使绘图机及可保持良好的打印效果。
2 喷头嘴堵塞，可先尝试用超声波清洗喷头嘴。
3 用蒸溜水清洗个输墨管道。
4 因低温原因引起的从右向左喷墨不均，可提高预热值2度。
5 定期清理大墨缸内的残渣（建议每月一次）。
6 使用高质量墨水二，故障现象；出墨两太大原因；打图软件）的控制墨量选项设置过高。
2 介质吸墨性太差（尤其低温时候）涂层不均。
排除方法；1 先通过RIP（打图软件）的控制墨量选项设置调底墨量，或通过机器控制板调底墨量。
2 更换质量均匀或吸墨性好的介质提高环境温度。
三，故障现象；绘图机出现Internal Error,shut down;Carriage, Axis Failure讯息，不能继续运作原因；1 部分零件有污垢，不清洁，导致托架运行时不顺滑。
2 机器零件有损坏或损耗现象，导致不能运作。
3 长期低温下运作，由于同套，电机，朔性输送链引起阻力增大。
排除方法；1 清洁以下机件A 滑动转动光轴B 铜套C 光栅条顶部及底部2 若行车中有轻微颤动，可能是光栅支架底部防滑条破损/贴胶溢出，或墨链支架变形。
3 若行车在左右两端停顿，可能是由于不当使用润滑油使的传动光轴下的两个朔料支撑遇油膨胀，导致与铜套相磨擦，建议要少放（钟表油）或用纸巾来擦。
4 清洗液清洁铜套，擦去多余的油质。
四，故障现象；绘图机不能检测和出现“Paper Sensor Error”报错原因；1 纸张检测器不清洁/损坏。
2 进纸工作台面部分的压板涂层损坏（用刀割出白线）失去作用。
3 纸张感应器损坏排除方法；1 将检纸感应器清洁或更换。
2 检查机器进纸平台上的黑色涂层如有涂层脱落，可尝试黑色油性涂料填补，或黑墨也可。
五，故障现象；输出尺寸与设计尺寸不符原因；1 走纸误差引起纵向尺寸细微差异。
750写真机故障大全
• 设定喷印次数太少，与RIP的配合不适当。
• 计算机传输速度慢。
解决方法：
•提高RIP的速度，例如增加计算机记忆体，提升中央处理器等〈仅限於软件RIP〉，优化
PPC整体匹配性能，关闭其它程序，单运行RIP调入点阵图像文件。
• 更改喷印次数，一般最好为 “5”。
•就算每种颜色的墨水合有2—3个喷嘴烧坏或堵塞，使用自动或手动喷嘴补偿都能使写真 机保持良好
的打印效果，无须立即更换墨水匣。
• 用蒸馏水清洗各输墨管道。
• 因低室温原因引起的从右至左的喷墨不匀，可提高预热值。
• 定期清理大墨缸内的残渣（建议每月一次）。
•使用原装ENCAD!真机墨水.
2.出墨量太大
原因：
• 若行车在左右两端有滞顿， 可能是由於不当使用润滑油使得转动光轴下的两个塑料支撑遇 油膨胀，导致与铜套相擦。请用清洁液清洁铜套，擦去多余的润滑油。
4．印时墨车来回走动时有停顿，以至打印速度减慢 。
原因：每行喷印次数会明显地影响资料传输需求，喷印次数越少，所需的资料越多，以下因 素都会影响打印速度。
•部分机件有污物/不清洁，引致托架运作时不顺滑。
•部份机件有损坏/损耗现象，引致不能动作。
•长期低温下运作，由铜套、塑性输送链引起阻力增大。 解决方法：
清洁以下机件：
A、滑动转动光轴
E、铜套
C、光栅条顶部及底部
• 若行车中有轻微滞顿， 可能是光栅支架底部滑面贴破损／粘胶溢出，或墨链支架变形， 应 尽快联络维修中心。
•阅读RIP软件说明书，确认：RGB/CMY模式，旋转，分层/不分层，蒙板/取消蒙板，镜 像/不镜像等等设臵对打印速度及打印质量的影响。
乐彩750写真机操作维修指南概要
乐彩750写真机操作维修指南概要第一部分：操作指南（800字）1.开机和关机1.1打开电源按钮1.2等待写真机启动1.3按下关机按钮关闭写真机2.选择模式2.1使用功能菜单按钮进入菜单2.2通过方向键选择不同的模式2.3确认选择的模式3.设置打印参数3.1进入设置菜单3.2调整打印质量、纸张尺寸等参数3.3保存设置并退出菜单4.打印照片4.1连接手机或相机到写真机4.2通过操作菜单选择照片打印4.3确认好打印参数后按下打印按钮5.查看照片5.1进入预览模式5.2使用方向键查看不同的照片5.3确定要查看的照片并按下确认键6.储存照片6.1连接USB存储设备到写真机6.2进入存储菜单6.3选择要保存的照片6.4保存照片到USB存储设备第二部分：维修指南（400字）1.故障排除1.1打印质量问题-确认打印质量参数是否正确设置-清洁打印头-更换打印墨盒1.2无法连接手机或相机-确保设备已连接写真机-重新插拔连接线-检查设备是否支持写真机的连接方式2.清洁和保养2.1清洁外壳-使用柔软的布轻轻擦拭外壳-避免使用溶剂或强化学物质清洁2.2清洁打印头-使用打印机的清洗功能清洁打印头-如无清洗功能，可用布轻轻擦拭打印头2.3保养存储设备-定期备份存储设备中的照片-避免在湿度较高的环境中使用存储设备3.维修和更换部件3.1维修电源问题-检查电源线是否插好-检查电源插头是否损坏-如有必要，更换电源线或插头3.2更换打印头-参考用户手册中的更换指南-注意正确安装新的打印头-测试新安装的打印头是否正常工作4.2提供详细的故障信息和操作步骤。

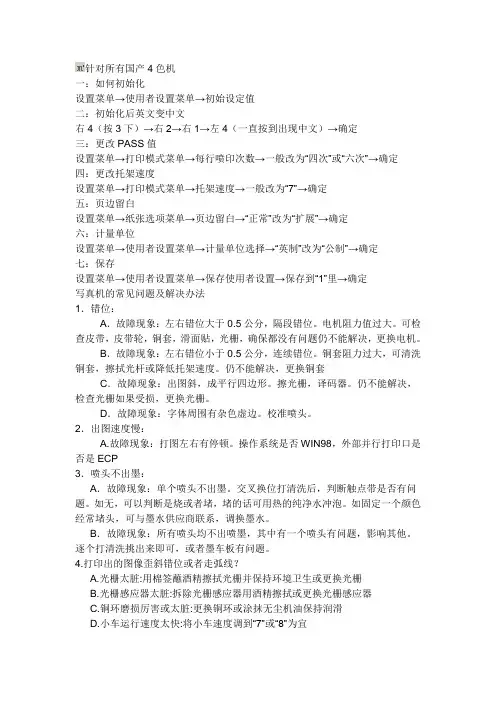

乐彩750说明书
针对所有国产4色机一：如何初始化设置菜单→使用者设置菜单→初始设定值二：初始化后英文变中文右4（按3下）→右2→右1→左4（一直按到出现中文）→确定三：更改PASS值设置菜单→打印模式菜单→每行喷印次数→一般改为“四次”或“六次”→确定四：更改托架速度设置菜单→打印模式菜单→托架速度→一般改为“7”→确定五：页边留白设置菜单→纸张选项菜单→页边留白→“正常”改为“扩展”→确定六：计量单位设置菜单→使用者设置菜单→计量单位选择→“英制”改为“公制”→确定七：保存设置菜单→使用者设置菜单→保存使用者设置→保存到“1”里→确定写真机的常见问题及解决办法1．错位：A．故障现象：左右错位大于0.5公分，隔段错位。
电机阻力值过大。
可检查皮带，皮带轮，铜套，滑面贴，光栅，确保都没有问题仍不能解决，更换电机。
B．故障现象：左右错位小于0.5公分，连续错位。
铜套阻力过大，可清洗铜套，擦拭光杆或降低托架速度。
仍不能解决，更换铜套C．故障现象：出图斜，成平行四边形。
擦光栅，译码器。
仍不能解决，检查光栅如果受损，更换光栅。
D．故障现象：字体周围有杂色虚边。
校准喷头。
2．出图速度慢：A.故障现象：打图左右有停顿。
操作系统是否WIN98，外部并行打印口是否是ECP3．喷头不出墨：A．故障现象：单个喷头不出墨。
交叉换位打清洗后，判断触点带是否有问题。
如无，可以判断是烧或者堵，堵的话可用热的纯净水冲泡。
如固定一个颜色经常堵头，可与墨水供应商联系，调换墨水。
B．故障现象：所有喷头均不出喷墨，其中有一个喷头有问题，影响其他。
逐个打清洗挑出来即可，或者墨车板有问题。
4.打印出的图像歪斜错位或者走弧线？A.光栅太脏:用棉签蘸酒精擦拭光栅并保持环境卫生或更换光栅B.光栅感应器太脏:拆除光栅感应器用酒精擦拭或更换光栅感应器C.铜环磨损厉害或太脏:更换铜环或涂抹无尘机油保持润滑D.小车运行速度太快:将小车速度调到“7”或“8”为宜5.打印时小车两边停顿运行不流畅导致打印速度变慢?A.电脑未设置好ECP打印端:电脑重启，在电脑进行硬件自检时按DEL键进入COMS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode设置为ECP（注意：一定要是标准ECP，而不是EPP，SPP 或ECP/EPP），最后保存并退出BIOS,随后，电脑会重新启动，windows系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的告诉传输性能了。
NovaJet750 写真机主板电路原理图(本人原创)
RAM_D[0..31]
B
B
C
C
D
Title Size A4 Date: File: 1 2 3 2010-4-5 Sheet of F:\d dabafen\750-II\MB2008\deal.SCHDOC Drawn By: 4 Number Revision
D
PDF created with pdfFactory trial version
U26
A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 VCC DQ0 DQ1 DQ2 DQ3 DQ4 DQ5 DQ6 DQ7 RY/BY# CE# OE# WE# RESET# VSS VSS VCC 1 CPU_D[0..31] 17 18 19 20 24 25 26 27 28 43 29 30 2 21 22 A_DQ0 A_DQ1 A_DQ2 A_DQ3 A_DQ4 A_DQ5 A_DQ6 A_DQ7 FL0 CPU_C4 CPU_A4 RESET A CPU_D[0..31]
C
D
Title Size A4 Date: File: 1 2 3 2010-4-5 F:\d dabafen\..\M1_POWER.SCHDOC Sheet of Drawn By: 4 Number Revision
D
PDF created with pdfFactory trial version
F3
Fuse 1 VCC_T
U5 3 IN 1 C62 Cap Pol3 100pF C16 Cap Pol3 100pF
* OUT
VCC3 2 4
750写真机产品认知
750写真机产品认知用户在选择写真机前，了解一些基本的喷绘打印技术很有必要。
下面我们针对这个话题，做简单的阐述。
一、适用于户内的打印技术1、热发泡技术：热泡技术由HP(惠普)发明，并被推广，而且此技术不断进行新的开发，其主要代表机型有HP及NOVAJET。
2、第一代微压电技术：由EPSON公司发明，由于其精度较高，对介质适应范围广，而主要应用于如Epson 1520K、Color3000以及PRO 9000系列中，而采用这一技术的还有MUTOH RJ-4000 及RJ-6000系列，Roland HI-FI JET50/40, Mimaki JV2-130/860/880系列。
3、第二代微压电技术：由EPSON公司发明，仍保持原有微压电精度高的特点，但在速度上却有了较大的提高。
这一技术主要应用于EPSON 最新的PRO 9500中，目前采用这一技术的还有ROLAND FJ-500及FJ-600中。
而MUTOH也将在近期内推出新的产品RJ-8000系列。
4、第三代微压电技术：由EPSON公司发明，仍保持原有微压电精度高的特点，但在速度上却有了较大的提高。
这一技术主要应用于EPSON 最新的PRO 10000中热发泡技术由HP公司发明，而且最新的HP-5000系列，仍采用这一技术，但已应用了HP最新的JetExpress技术。
JetExpress技术是TJI技术的基础上，开发出的一种快速喷墨打印技术，最快时速可达52.86平方米，但只能喷绘彩色线条图，也就是说适用CAD（工程图）出图，在广告制作业并不适用。
但最令人关心的是喷绘制作成本，HP多采用原厂墨水，品质自然没问题，但以目前国内的广告制作价格来看，是不太实际的。
而且热发泡式喷头寿命较短，原因在于热发泡式喷头，晶片上加热必须提供高热源，让墨水在极短时间内产生气泡，进而将墨水挤压喷射出去，但在长时间高低温变化下，墨水腔在高热与高压的严峻环境变化中，喷头变成损耗性。
乐彩750等热发泡写真机故障处理与耗材认知
乐彩750等热发泡写真机故障处理与耗材认知热发泡写真机比较有名的是乐彩750、5500、5800、6416、6640等，但是与压电机相比，这类机器速度慢，精度差，现在均已经停止生产，但是还有很多朋友在用这类机器。
为了方便各位处理问题，乐彩技术员们整理出一些处理的技巧，欢迎各位学习。
1 750灰也就是750—H 采用通用型208喷头采用热发泡系类墨水 300dpi750常见问题：液晶屏显示“Carriage Axis Failure故障原因：1、皮带轮与铜套的损坏造成阻力过大；2、一般电机的寿命为800-1200小时，使用时间超出此范围可能引起电机的损坏；解决方法：检查皮带轮轴承的转动是否正常，如出现轴承变形或转动不顺畅，说明皮带轮损坏；2、拆卸铜套，进行清洁擦拭然后再重试；3、首先进行“伺服循环”测试，如果阻力数值不断增加或噪音过大，说明电机使用时间过长，需要换新的电机；液晶屏显示“Bad Carriage Paper Sensor”故障原因：1、测纸器排线与喷墨板的连接端口松动；2、内部线路短路造成测纸器的损坏；解决方法：1、关掉电源，用酒精擦拭测纸器排线后重新启动；2、更换测纸感应器；液晶屏显示“Servioeboj:Preallocmemout”故障原因：打印文件过大造成内存不足；解决方法：更换内存或扩展内存大小；机器在启动时，墨车左右乱跳故障原因：1、数据线未连接好；2、光栅检测器未连接好；3、伺服电机烧坏、主板L6203芯片烧坏；解决方法：1、重新插拔数据线或换数据线；2、重新插拔光栅检测线；3、换伺服电机后再换主板；写真机启动墨车移动到左端报错故障原因：1、写真机测纸器损坏；2、写真机小车板与测纸器未连接好；解决方法：1、换测纸器；2、将测纸器的线和小车板的接口对齐再插紧；草图模式2Pass 8平方生产模式3Pass 6平方一般品质模式4Pass 4平方高品质模式 6Pass 3平方2 750白采用通用型208喷头采用热发泡系类墨水 300dpi3 5500 采用416喷头采用416系类墨水 1200dpi416系列常见问题：机器不联机故障原因：1 一般都是电脑系统的问题2 主板和USB线解决方法：1 换台电脑或重新做系统2 更换主板或USB线托架过流故障原因：1 电机老化了2 小车架断裂决方法：1更换电机2 更换小车架打图乱码故障原因：1 电脑数据发送慢2 喷头干扰3光栅或光栅解码器脏了解决方法：1 换电脑或者先把作业打印到文件夹2 检查一下喷头看看那个喷头产生干扰就换了那个喷头3 擦拭光栅或换光栅解码器草图模式2Pass 12平方生产模式3Pass 10平方一般品质模式4Pass 8平方高品质模式 6Pass 6.8平方4 5800 采用416喷头采用416系类墨水 1200dpi5 6416A 采用416喷头采用416系类墨水 1200dpi6 6416C 采用416喷头采用416系类墨水 1200dpi7 6208 采用208加密喷头采用热发泡系类墨水 1200dpi 6208的问题跟416系列问题一样8 6640 采用640喷头采用热发泡系类墨水 1200dpi6640机型常见问题：托架轴故障故障原因：1 数据线没插好2 电机3 小车架阻力大解决方法：1 重新插拔数据线2 电机老化了更换电机3 用缝纫机油擦拭光轴或更换铜套墨水夹故障故障原因：1 喷头墨水过高2 喷头墨水太多或少解决方法：1 更换喷头2 添加或减少墨水测不到纸张故障原因：1 机体有地方露白2 测纸器坏了解决方法：1 用黑色的油笔涂抹露白的地方2 更换测纸器草图模式2Pass 22平方生产模式3Pass 17平方一般品质模式4Pass 12.8平方高品质模式 6Pass 7平方640、416、208的区别416喷头208喷头640喷头640、416和208的区别在于芯片以上图片可以对比一下208喷头的加密区别208不加密 208加密208不加密 208加密208不加密就是看喷头上面有没有写208，加密喷头上面写的有208 ，还有就是从喷头盒上区分 208（银/silver）是不加密的 208PIus是加密的以上图片大家可以区分发泡机墨水的区分下面的图片(左图）是热发泡系列墨水（右图）是416系列墨水热发泡系列的墨水适用机型： 750灰、750白、6208、6640这几款机型416系列的墨水适用机型： 5500、5800、6416A、6416C这几款机型图1大家可以仔细看下图1上面写的“热发泡系列”这几个字这就是热发泡系列的墨水图2上面写的“416系列”这就是416系列的墨水图2这个是208不加密的这个是208加密的这个是416喷头他没有加密和不加密一说以上就是让大家认识的发泡机型和对喷头墨水的认识。
乐彩750写真机操作维修指南[宝典]
![乐彩750写真机操作维修指南[宝典]](https://img.taocdn.com/s3/m/e797be7a1fb91a37f111f18583d049649b660eba.png)
乐彩750写真机操作维修指南乐彩750写真机操作维修指南750写真机常见故障及解决办法：以下是乐彩写真机 750H，天彩写真机，等国产进口750写真机故障的解析和维修下面以天彩750写真机为例：一、打图时出现方格断墨写真机光栅赃了，需用棉签沾清水擦洗上下光栅，应多擦几次洗净后用干棉签把水擦干。
二、写真机不可认墨水匣写真机解密卡松了需重新插好，或解密卡坏了。
三、打图错位1、皮带擦皮带轮卡，需调整皮带轮。
2、伺服电机坏了，需更换伺服电机。
3、铜环脏了，需清洗或更换铜环。
四、写真机喷头不出墨1、小车板发热，需关闭机器休整。
2、触电带坏了，需更换触电带。
3、喷头堵了，需抽洗喷头。
⒋墨管接口堵了，需拔下多插几次即可，⒌喷头干扰，互换喷头位置，和用纸巾垫在喷头与触电带之间来检查是那个喷头干扰，更换喷头。
⒍如出现四个喷头同时不出墨，在排除喷头干扰后还不出墨即为小车板坏了。
五、写真机测不到纸1、测纸器脏了，需用棉签沾清水擦洗。
2、测纸器没装好，需重装。
3、测纸器坏了，需更换测纸器。
4、小车板坏了，需更换。
六、写真机打图边线向一边斜1、伺服电机坏了，需更换伺服电机。
2、光栅感应器脏了，需用棉签沾清水擦洗。
光栅感应器坏了，需更换。
七、开机时小车架撞左边机架1、光栅感应器脏了，需清洗干净。
2、光栅感应器坏了，需更换。
3、数据线没插好，需多插几次。
八、写真机频繁测纸1、进纸传感器脏了，需清洗。
2、进纸传感器没插好与主板连接或接触不好。
3、进纸传感器坏了，需更换。
九、写真机打图时喷头滴墨1、喷头内空气没抽净，需多抽几次。
2、墨管接口吻合不好，需重新插好或更换接口。
3、喷头漏气，需查出何处漏气然后用胶水密封。
十、写真机打图时图面模糊静电干扰，（静电安全电压为三伏以内）十一、写真机打图时出现规则性断墨1、小车板不稳定。
2、喷头位置不对。
十二、常见英文报错1、Internal ERROR shutdown Bad carriage paper sensor(小车板或测纸器没插好接触不良)2、Internal ERROR shutdown Carriage Axis Failure(电机接触不良需重插或电机损坏)3、Internal ERROR shutdown CB LOLT 01RANGE LL:0(测纸器接触不好，需重插或更换测纸器)4、IMP assoservice: unexpected REQ(进纸传感器接触不良或损坏) 十三、打图时图面尺寸不对调整方法先按辅助功能菜单→效准菜单→图纸纵轴线→将默认数值83.82改动，注意图长了则将数字加大，图小了则将数字减小（注，改动时以小数改按每毫米改0.1为准）改后一定要保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障原因
解决方法
（1）
（2）
（3）
1. 开机不启动
（1）220V交流电原输出有问题；
（2）24V主板电源输出
（3）内存条、显示屏故障
换好用的220V电源输出，测量主板，电源板、电压应为24V，电流为12.5A
把装在主板上的显示屏线、按键线摔掉，然后重新启动
经过前面两项，问题还没有解决，请更换主板。
走纸轮的外径为64.3cm,大了走长,小了走短。
5打印过程中，出现断墨或滴墨现象，但暂停或抽墨头之后又正常。
（1）供墨管道系统连接松动，
（2）墨库与墨头内墨水过多或过少。
拧紧贮墨管帽或加固密封墨头与插针连接接口。
墨库中墨水的容量应为其2/3，墨头内的墨水应为20ml
6机器正常换上纸之后，写真机却无法打印。
12多个墨头不喷墨
(1) 数据线损坏。
(2) 小车板损坏。
检查白色数据线表面是否有裸露铜线的部位。如果有，请更换数据线
首先用酒精将小车板进行清洁再试用，如问题依然存在，请更换小车板。
13液晶显示“carriage Axis Failure”
(1) 皮带轮与铜套的损坏造成阻力过大。
(2) 一般电机的寿命为800-1200小时，使用时间超出此范围可能引起电机的损坏。
装载纸张并进行测试
检查放纸系统各个连接口是否正常
更换收放纸张系统正常的主板
24机器主复位及时钟复位
调整机器内部设置乱
辅助功能菜单——>服务菜单——>插入1、6、7、5、3
25机器打图过程中出现不走布
主板出错，
更换主板即可
(2) 内部线路短路造成测纸器的损坏。
关掉电源，用酒精擦试测试器排线后重新启动。
更换测纸感应器
15液晶显示“CBSet：Voltagfailure(2,0×0.2,11100或2.0×3ff,11300)”
(1) 电压不稳。
(2) 底线未连接好。
(3) 小车板损坏。
使用万能表对电压进行检测，建议使用UPS稳压电源保护器，来稳定电压。
打印电缆的长度太长或者质量较差都会影响数据传输的正确性，所以，我们推荐使用长度小于3米的IEEE1284双屏蔽ECP电缆.
10图象输出有条纹
墨头出现堵赛或到达寿命。
先要打印清洗测试条，如果墨头喷嘴显示有黑色色块，一般说明此墨头喷嘴已经损坏，无法继续进行使用；如果墨头喷嘴中间有断线，一般说明此墨头喷嘴被堵塞，可以通过清洁继续使用。可以用吸墨器来完成清洁，也可拿下来进行手工清洗。清洗方法是先用温水泡几分钟左右，再用不带纸屑的软纸或专配软布轻沾墨头或自然晾干，切忌擦拭墨头，干燥后再打印
用卡纸器防纸走偏
“页面尚存”改成扩展或者初始化重新设置一遍即可。
换一条原厂光栅
4打印长度不够
（1） 走纸系统或托架速度过于快或慢。
（2） 主板校准设置未设置保存。
（3） 用卡尺测量走纸轮的外径。
把托架速度数值调为最佳状态。
进行纵轴线测试：在主菜单里选择“主辅助功能菜单”“颜色校准菜单”图纸纵轴线测试打印的实际数值替代原来的数值83.82cm
20打图时四种颜色同时错位
(1) 伺服电机老化。
(2) 皮带轮与皮带错位。
(3) 铜套间隙过大。
电机寿合已到，试把机器托架速度降低。
更换皮带轮和皮带卡
换铜套
21在正常工作情况下突然暂停并发出“滴滴”报警声
(1) 这种情况是正常现象。
(2)自动探纸器提醒您的打印纸张用完。
换整卷的打印纸张。
22机器在喷图过程中，墨点大、清晰度低
(1) 检查墨头的颜色校准是否对齐
(2)墨车高度距纸面太高
(3)墨车后面的桥型架间隙过大
重新校准步骤如下：辅助功能菜单——>校准菜单——>保存使用者菜单
调整托架的高度
换桥型架，四个墨头的大小应一致
23机器工作正常，但放纸系统不工作
(1) 未装载打印纸张
(2) 放纸系统与主板的连接线的插头未连接好
(3) 主板的收放功能不全
2．（1）机器启动正常，显示屏不显示
（2）显示正常、按键不灵
（1）主板的显示对比度有问题，（2）按键骊未连接好，
（3）按键老化，
调整主板显示屏的对比度：设置菜单——> 便用者设置——>液晶显示对比度，然后进行上下调整，保存
按键线应对准主板接口插好
3打印宽度不够
（1）纸走偏或“页面尚存”选“正常”，（2）光栅有问题，
18机器在启动时，墨车左右乱跳
(1) 数据线未连接好。
(2) 光栅检测器未连接好
(3) 伺服电机烧坏、主板L6203芯片烧坏。
重新插拔数据线或换数据线
重新插拔光栅检测线
换伺服电机后再换主板
19机器启动墨车移动到左端报错
(1)测纸器坏。
(2) 小车板与没纸器未连接好。
换测纸器
将测纸器的线和小车板的接口对好再插紧
(2) 主板打印口芯片烧坏。
将数据线重新连接好再重启动电脑和写真机。
换主板（原因：在不关闭打印机、电脑的情况下插拔连接线）
9打印时两边停顿、打印速度变慢、突然停机现象。
(1) 打印电缆两端接头松动。
(2) 打印线过长。
(3)写真机没有认到电脑的ECP打印端口。
检查打印电缆的两端接头是否有松动。然后换一下电源和数据线，以检查问题是不是在电缆上。
纸是非标准纸，写真检测不到纸；
重新装载打印载体或更换标准纸张。
7在进行打印输出操作时，机器提示“不可认墨头”信息
（1）解密卡触点过脏或松动造成。
（2）解密卡损坏。
将墨头拨下进行清洁后重新插紧即可，大多情况下重新启动一下写真机故障就能消除。
换解密卡
8机器开机正常，但电脑输出数据后却不工作
(1) 电脑和写真机连接的数据线松动。
检查皮带轮轴承的转动是否正常，如出现轴承变形或转动不畅顺，说明皮带轮损坏
拆卸铜套，进行清洁擦试然后再重试。
首先进行“伺服循环”测试，如果阻力数值不断增加或噪音过在，说明电机使用时间过长，需要更换新的电机。
14液晶显示“Bad carriage paperSenSor”
(1)测纸器排线与喷墨板的连接端口松动。
11单个墨头不喷墨
(1) 墨头已烧掉或堵塞。
(2) 触点带触点芯片已损坏。
用干净纸将任意三个墨头的触点区与墨车的角点区隔离，并做相应处理墨头上的IC片触点，观察第四个墨头的表现，如果打印正常，依此法逐。找出损坏的墨头进行更换。
按解决方法将墨头进行调换，如果在某个固定位置，墨头仍然不下墨，则证明此触点芯片已经损坏，应立即更换。
检查地线是否连接好正常情况下，地线应距地面-1.2m
如经过上述方法问题依然存在，请更换小车板。
16液晶显示“Bad Auto Load paper sensor”
探纸感应器短路，引起损坏。
更换探纸感应器
17液晶显示“Servioeboj:preallocmemout”
打印文件过大造成内存不足。
更换内存或扩展内存大小
