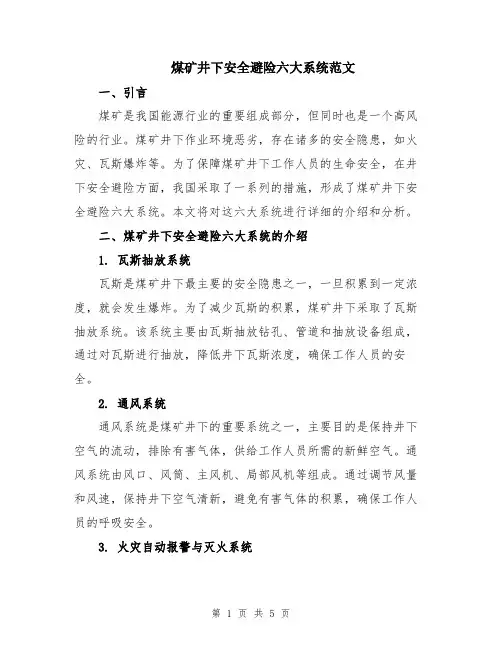

煤矿井下安全避险六大系统范文一、引言煤矿是我国能源行业的重要组成部分，但同时也是一个高风险的行业。
煤矿井下作业环境恶劣，存在诸多的安全隐患，如火灾、瓦斯爆炸等。
为了保障煤矿井下工作人员的生命安全，在井下安全避险方面，我国采取了一系列的措施，形成了煤矿井下安全避险六大系统。
本文将对这六大系统进行详细的介绍和分析。
二、煤矿井下安全避险六大系统的介绍1. 瓦斯抽放系统瓦斯是煤矿井下最主要的安全隐患之一，一旦积累到一定浓度，就会发生爆炸。
为了减少瓦斯的积累，煤矿井下采取了瓦斯抽放系统。
该系统主要由瓦斯抽放钻孔、管道和抽放设备组成，通过对瓦斯进行抽放，降低井下瓦斯浓度，确保工作人员的安全。
2. 通风系统通风系统是煤矿井下的重要系统之一，主要目的是保持井下空气的流动，排除有害气体，供给工作人员所需的新鲜空气。
通风系统由风口、风筒、主风机、局部风机等组成。
通过调节风量和风速，保持井下空气清新，避免有害气体的积累，确保工作人员的呼吸安全。
3. 火灾自动报警与灭火系统火灾是煤矿井下的另一个重要安全隐患，一旦发生火灾，极易造成人员伤亡和财产损失。
为了及时发现和控制火灾，煤矿井下安装了火灾自动报警与灭火系统。
该系统通过火灾报警器、灭火装置、消防水泵等设备实现，一旦发生火灾，系统会立即发出警报，并自动启动灭火装置，尽快将火灾扑灭。
4. 瓦斯检测与监控系统为了及时了解井下瓦斯浓度的变化，预防瓦斯积聚导致的事故，煤矿井下安装了瓦斯检测与监控系统。
该系统通过瓦斯检测仪、监控设备和报警器等组成，能够实时监测井下瓦斯浓度，并及时发出警报。
同时，监控系统会将井下瓦斯浓度的变化情况传输到地面监控中心，供相关人员进行分析和决策。
5. 应急救援系统尽管井下采取了一系列的避险措施，但仍然无法完全消除事故发生的可能性。
为了应对各种突发情况，煤矿井下配备了应急救援系统。
该系统包括急救箱、呼吸器、救生绳索等设备，用于在事故发生时进行紧急救援，保障工作人员的生命安全。
煤矿井下安全避险“六大系统”
报警处理 立即处理、措施得当、及时上报
值班管理 24小时值班，现场交接班
安装要求 井下分站、防爆电源、传感器安装位置、数量符合规定要求
运行状况 报警断电 调校维修
井下分站、传感器运行正常，数据显示准确 通气进行检查试验 检查管理牌扳、记录，微机储存资料等
监察现场， 查阅有关
资料
供电要求 检查供电电源，电缆使用情况
监察 手段
安全标志 安全标志合法，且在有效期内；入井设备符合防爆要求
系统功能
主备机管理 联网运行 显示查询
具备闭锁功能、防雷保护、接地装置、自我诊断、报警和打印功 能 主机必须双机热备份，备机5分钟内启动，双回路供电
与主管部门联网运行
屏幕显示，查询图形、报表、历史记录
查阅相关 证件、文 件、图纸、 记录等资
总容量满足避险需要，满足服务区域人员要求，备用系数符合要求
具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯照 明、人员生存保障，技术指标、基本功能、额定防护时间符合标准要 求
仪器按标准配备，数量、种类符合规定，定期维修，使用正常
食品、饮用水、照明设施等符合要求，自救器符合规定
标识清晰、明显、醒目
• “六大系统”是一个有机整体，要注重“六大系统”之间的有机衔接， 确保有效运转并发挥整体效能；要建立完善规章制度，健全管理机构， 明确工作职责，落实工作责任，对“六大系统”实施动态管理；要健 全和不断完善应急预案，科学确定避灾路线，加强人员培训和联合应 急演练，确保培训到位，力求实现系统可靠、设施完善、管理到位、 运转有效。
通知 （安监总煤装[2011] 33号） 4、煤矿井下紧急避险系统建设管理有关事项的通知 （安监总煤装〔2012〕15号）
煤矿井下安全避险六大系统
煤矿井下安全避险六大系统煤矿井下安全是煤矿生产管理的核心内容之一，也是保障矿工生命财产安全的重要措施。
为了提高煤矿井下的安全性，煤矿井下安全避险系统应运而生。
下面将介绍煤矿井下安全避险系统的六大系统。
一、通风系统：通风系统是煤矿井下安全避险系统中的关键系统之一，它的主要功能是保证井下空气的流通，提供矿工所需的新鲜空气，并排除井下有害气体和煤尘。
通风系统由风机、风门、风管、风井等组成。
通过合理设置通风系统，可以有效降低煤尘暴露量，预防煤尘爆炸的发生，保障矿工的生命安全。
二、排水系统：排水系统是煤矿井下安全避险系统中的重要系统之一，它的作用是及时排除井下的积水，保持井下水位的稳定。
排水系统主要由井下排水泵、排水水管、排水井等组成。
通过排水系统的运行，可以有效预防井下积水问题，保证井下工作环境的安全。
三、输送系统：输送系统是煤矿井下安全避险系统中的必不可少的系统之一，它的主要功能是将煤炭、人员和物资从井口输送到井下，或者从井下输送到地面。
输送系统包括提升机、皮带输送机、升降机等设备。
通过输送系统的运行，可以实现井下矿工的安全出入井和物资的安全运输。
四、防爆与防尘系统：防爆与防尘系统是煤矿井下安全避险系统中的重要系统之一，它的主要功能是预防井下的煤尘爆炸和煤矿瓦斯爆炸的发生。
防爆与防尘系统主要包括防爆电气设备、防尘设备、防爆通风设备等。
通过合理配置防爆与防尘系统，可以减少煤尘爆炸和瓦斯爆炸的风险，提高井下安全性。
五、火灾监测与灭火系统：火灾监测与灭火系统是煤矿井下安全避险系统中的关键系统之一，它的主要功能是监测井下火灾的发生，及时采取灭火措施，保障矿工的生命安全。
火灾监测与灭火系统包括火灾监测设备、灭火器材、灭火器等。
通过火灾监测与灭火系统的运行，可以在火灾发生时迅速发现并扑灭火灾，防止火灾蔓延，减少人员伤亡和财产损失。
六、应急救援系统：应急救援系统是煤矿井下安全避险系统中的至关重要的系统之一，它的主要功能是在紧急事件发生时，迅速组织救援行动，挽救被困人员的生命，降低事故损失。
井下安全避险“六大系统”
3）压风自救系统的管路规格应按矿井需风量、供风距离、 阻力损失等参数计算确定，但主管路直径不小于100mm，采掘工 作面管路直径不小于50mm，其它分散地点管路直径不小于 25mm。
Page 4
矿井压风自救系统
有条件的煤矿宜采用无缝钢管。管路软连接处必须使用有煤安标 志的高压软管。长距离供风必须适当增大管路直径，满足供风量 需要。 4） 主送气管路应装集水放水器。在供气管路与自救装置连 接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全， 阀门扳手要在同一方向，以保证系统正常使用。 5）压风管路应接入避难硐室和救生舱，并设置供气阀门， 接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风 出口压力在0.1～0.3 MPa之间，单个出口供风量不低于 0.3m3/min，连续噪声不大于70dB。 6）井下压风管路应敷设牢固平直，采取保护措施，防止灾变 破坏。进入避难硐室和救生舱前20m的管路应采取保护措施（如 在底板埋管或采用同等直径高压软管等）。
Page 9
矿井供水施救系统
3）供水水源应引自矿井地面消防水池或专用水池。有井下水源的， 井下水源应与地面供水管网形成系统。地面水池应采取防冻和防护措施。 地面水池容量不得小于200m3、且贮水量不得小于井下连续2小时的用 水量，并设有备用水池。井下水源必须安装水质过滤装置，保证水的清 洁，水质符合要求。
Page 7
பைடு நூலகம்
矿井压风自救系统
3）突出危险煤层掘进工作面：靠近工作面25～40m范围内
设置一组压风自救装置，自救袋个数不少于15个，并且随工作面
掘进及时往前移动。长距离的掘进巷道中，自巷道回风口开始每 100m范围内至少设置一组压风自救装置（不少于 5个压风自救袋）
井下安全避险“六大系统”运行管理制度范文
井下安全避险“六大系统”运行管理制度范文井下安全避险“六大系统”是指矿井中的通风、通信、供水、排水、输送和安全监测系统。
这些系统是保障矿井安全、确保矿工生命安全的重要措施。
下面是一个关于井下安全避险“六大系统”运行管理制度的范文，供参考。
一、总则为确保矿井井下安全避险“六大系统”的正常运行，保障矿工的人身安全和矿井的正常生产运营，制定本管理制度。
本管理制度是矿井安全生产管理的重要组成部分，适用于矿井的日常生产经营和管理工作。
二、系统确立1. 通风系统（1）通风系统负责矿井内空气的流通和氧气的供应，确保矿井中气体的浓度、温度和湿度处于安全范围内。
通风系统包括风井、风机、风道、局部送风系统等。
（2）通风系统的管理责任由矿井安全生产管理部门承担，具体负责通风系统的设计、建设、维护和检修工作。
2. 通信系统（1）通信系统保障矿井内外的信息传递和矿工之间的联络，确保在紧急情况下能够及时进行协调和救援。
通信系统包括有线通信和无线通信两种形式。
责通信系统的建设、运行、维护和故障排除工作。
3. 供水系统（1）供水系统负责矿井内的生活和生产用水供应，确保矿工的基本饮水需求和煤矿生产的需要。
供水系统包括水井、水泵、管网等。
（2）供水系统的管理责任由矿井安全生产管理部门承担，具体负责供水系统的建设、维护和供水量的监控工作。
4. 排水系统（1）排水系统负责矿井内的积水排除，保持矿井的干燥和通畅。
排水系统包括排水井、排水泵、排水管道等。
（2）排水系统的管理责任由矿井安全生产管理部门承担，具体负责排水系统的建设、维护和排水量的监控工作。
5. 输送系统（1）输送系统负责矿工和物资的运输，保障矿井的日常生产和矿工的安全出入井下。
输送系统包括提升机、牵引方式等。
（2）输送系统的管理责任由矿井安全生产管理部门承担，具体负责输送系统的维护、检修和运行管理工作。
6. 安全监测系统（1）安全监测系统负责监测矿井中的各项安全指标，包括瓦斯浓度、温度、湿度、大气压力等。
矿井安全避险“六大系统”简要介绍
定期进行应急演练，提高应对突发事件的 能力和水平。
03
压水自救系统
系统原理
压水自救系统利用压缩空气的原理，通过压水装置将压缩空气转化为水流， 为矿工提供紧急避险时的水源。
该系统通常配备有压力调节器，以适应不同海拔高度的矿井环境，确保水 流的稳定输出。
压水自救系统还具备自动检测功能，当水源不足或管道出现故障时，系统 会自动报警并提示维修。
确保水质清洁无污染。
管道的清洁与保养也十分重 要，应定期进行清洗和消毒，
防止细菌滋生。
此外，还需定期对系统进行压 力测试，检查管道是否有漏水 现象，确保系统在紧急时刻能
够发挥应有的作用。
04
井下通信联络系统
系统类型
有线通信系统
利用电缆传输信号，稳定可靠，适用于长距离通信。
无线通信系统
利用无线电波传输信号，灵活方便，适用于移动通信。
系统组成与功能
压风自救系统主要由气源、气路、控制 阀、压力表、减压阀、调节阀、避险设 施等部分组成。
系统的主要功能是为井下作业人员提供新鲜 空气，同时排除避险设施内的有害气体，保 障人员的生命安全。
系统还具有自动控制和手动控制两 种工作模式，以满足不同情况下的 使用需求。
系统适用范围与限制
压风自救系统适用于各种类 型的矿井，特别是对于通风 不良、易发生灾害的矿井更
人员定位系统
对井下作业人员进行实时跟踪定位 ，掌握人员分布情况，以便在紧急 情况下快速组织救援。
紧急避险系统
在危险发生时，为井下作业人员提 供紧急避难所，保障其生命安全。
压风自救系统
在矿井内提供压缩空气，保障作业人 员在紧急情况下有足够的氧气供应。
供水施救系统
在矿井内提供清洁水源，保障作业 人员在紧急情况下有足够的水源供 应。
煤矿井下安全避险六大系统
煤矿井下安全避险六大系统在煤矿井下，安全是每个人首要关注的问题。
为了保障矿工的生命安全，煤矿井下设置了六大安全避险系统。
1. 瓦斯抽放系统：煤矿井下常常会产生大量的瓦斯，这是矿工生命安全的重要威胁。
瓦斯抽放系统通过井下的瓦斯抽放设施，将井下积聚的瓦斯抽出并排放到安全地点，减少瓦斯积聚和瓦斯爆炸的风险。
2. 通风系统：通风系统是煤矿井下的重要安全系统，通过摄入新鲜空气，将有害气体、瓦斯等排出，保持井下空气流通，提供良好的氧气供应。
通风系统还可以降低井下温度，减少矿工因高温而引起的体力劳动强度，保证矿工的工作环境和健康。
3. 供电系统：供电是煤矿井下正常运转的基础，也是矿井井下减少事故发生的关键。
供电系统负责为井下提供稳定、可靠的电力供应，并配备相应的监测设备，及时检测电气设备故障，防止因电气设备故障引发安全事故。
4. 水灭火系统：煤炭是易燃物质，一旦发生火灾，后果将不堪设想。
为预防和控制煤矿井下火灾，水灭火系统成为必备装备。
水灭火系统通过管道将压缩气体与水接触形成气泡，从而对火灾现场进行冲淋，降低火灾可能带来的危害。
5. 矿井监测系统：矿井监测系统是一个集信息、短信报警、语音呼叫和视频监控于一体的综合系统。
通过传感器对井下地质、瓦斯等进行实时监测，当出现异常情况时，自动报警并启动相应的安全机制。
同时，矿井监测系统还能实时监控井下工作环境，及时预警，保障矿工的安全。
6. 逃生救援系统：逃生救援系统是煤矿井下的最后一道安全防线。
它包括应急救生设备、逃生通道、救援物资等。
在发生事故时，逃生救援系统能够保证矿工可以及时安全地撤离事故现场，并提供必要的救援物资和通信设备，以增加生存几率。
总而言之，煤矿井下安全避险系统是为了保障矿工的生命安全而建立的，包括瓦斯抽放系统、通风系统、供电系统、水灭火系统、矿井监测系统和逃生救援系统。
这些系统的建立和运行在一定程度上减少了矿难事故的发生，保障了矿工的健康和生命安全。
井下六大系统及其作用
煤矿六大系统组成煤矿六大系统包括：监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统。
监测监控系统概述和图片监测监控系统包括：环网交换机后备电源KJ19-L通讯线路避雷器监控分站防爆摄像仪矿用隔爆兼本质安全型多路电源声光报警器本系统是针对矿山地面、矿山井下有毒有害气体、环境参数、通风设施及机电设备运行状况，进行监测监控的综合性监测监控系统，包括通风系统监测、视频监控和地压监测。
是金属、非金属矿山安全避险“六大系统”建设项目之一。
本系统可大可小，组合灵活，适用于我国大、中、小型矿井，是符合我国金属、非金属矿山安全生产实际需要的监测监控系统。
系统具有防雷击保护装置，能有效将沿线进入设备的感应雷击电压箝位在安全电压范围内，可承受架空线、地缆、横向、纵向、正极性、负极性等雷击及过压冲击，以保护地面计算机等外围设备，以及地面、井下各分站等免遭雷击损坏。
人员定位系统概述和图片人员定位系统包括：环网平台系统读卡分站人员定位分站识别卡电源箱人员定位系统由主机、传输接口、分站（读卡器）、识别卡、传输线缆等设备及管理软件组成的系统，具有对携卡人员出/入井时刻、重点区域出/入时刻、工作时间、井下和重点区域人员数量、井下人员活动路线等信息进行监测、显示、打印、储存、查询、报警、管理等功能。
该系统是集计算机技术、无线传感网络技术、现场总线技术等多学科技术综合应用为一体的高科技产品。
该系统采用基于ZigBee的无线传感器网络技术实现井下人员的精确定位。
ZigBee技术是一种新兴的无线网络技术，它具有近距离、低复杂度、低功耗、低数据速率、低成本等优点，是一种介于无线标记技术和蓝牙技术之间的技术提案，它依据802.15.4标准，在数千个微小的传感器之间相互协调实现通信。
这些传感器以接力的方式通过无线电波将数据从一个传感器传到另一个传感器，所以采用ZigBee技术开发的井下人员定位系统具有安装方便、组网灵活、通讯效率高等特点。
