煤气净化工艺工艺流程..
焦炉煤气的净化工艺流程

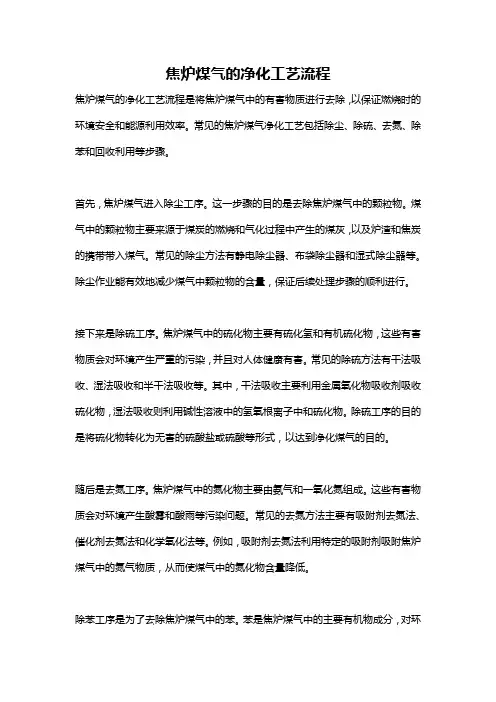

焦炉煤气的净化工艺流程焦炉煤气的净化工艺流程是将焦炉煤气中的有害物质进行去除，以保证燃烧时的环境安全和能源利用效率。
常见的焦炉煤气净化工艺包括除尘、除硫、去氮、除苯和回收利用等步骤。
首先，焦炉煤气进入除尘工序。
这一步骤的目的是去除焦炉煤气中的颗粒物。
煤气中的颗粒物主要来源于煤炭的燃烧和气化过程中产生的煤灰，以及炉渣和焦炭的携带带入煤气。
常见的除尘方法有静电除尘器、布袋除尘器和湿式除尘器等。
除尘作业能有效地减少煤气中颗粒物的含量，保证后续处理步骤的顺利进行。
接下来是除硫工序。
焦炉煤气中的硫化物主要有硫化氢和有机硫化物，这些有害物质会对环境产生严重的污染，并且对人体健康有害。
常见的除硫方法有干法吸收、湿法吸收和半干法吸收等。
其中，干法吸收主要利用金属氧化物吸收剂吸收硫化物，湿法吸收则利用碱性溶液中的氢氧根离子中和硫化物。
除硫工序的目的是将硫化物转化为无害的硫酸盐或硫酸等形式，以达到净化煤气的目的。
随后是去氮工序。
焦炉煤气中的氮化物主要由氨气和一氧化氮组成。
这些有害物质会对环境产生酸雾和酸雨等污染问题。
常见的去氮方法主要有吸附剂去氮法、催化剂去氮法和化学氧化法等。
例如，吸附剂去氮法利用特定的吸附剂吸附焦炉煤气中的氮气物质，从而使煤气中的氮化物含量降低。
除苯工序是为了去除焦炉煤气中的苯。
苯是焦炉煤气中的主要有机物成分，对环境和人体都有一定的危害。
去苯的方法多种多样，包括吸附过程、吸附剂再生过程和热解技术等。
其中，吸附过程主要是利用各种吸附剂吸附苯，吸附剂再生过程则是通过各种手段将吸附的苯从吸附剂中脱附出来。
最后是回收利用工序。
焦炉煤气中除去有害物质后，还含有一些有价值的组分，如甲烷、氢气和一些烃类等。
对于这些有价值的组分，可以通过适当的工艺进行回收利用。
一般来说，回收利用工艺分为低温分馏和高温分馏两种方式。
低温分馏主要是通过降温将焦炉煤气中的一些高沸点成分凝结出来，从而得到所需的有价值气体。
而高温分馏则是通过高温条件下焦炉煤气中的组分按沸点顺序蒸馏分离。
典型焦炉煤气净化工艺流程
表3-5-1荒煤气的组成-水蒸气-250-450-硫化氢-6-30-焦油气-80-120-氰化物-1.0.5-粗苯-30=45-萘-10-氨-8-16-返回
■谢谢观赏典型焦炉煤ቤተ መጻሕፍቲ ባይዱ净化工艺流程
典型焦炉煤气净化工艺流程
图3-5-2焦炉煤气净化工艺流程之二-来自焦炉的荒煤气。-初步冷却-鼓风机-脱焦油-洗萘-用户-脱硫-最终 萘-洗苯-洗氨-返回
图3-5-3鼓风机前冷凝系统流程图-煤气-荒煤气-煤气入口-煤气入」-体-△6-煤气出口-氨水-7-焦油-8-9-10-返回
图3-5-4鼓风机后煤气洗涤系统流程图-风机压出煤气-煤气去罐区-10-富油去-浓氨水去净化池-软水-返回
典型焦炉煤气净化工艺流程-煤气从横管出来后由鼓风机压送到后续工序，在机后，煤气相继经过洗-萘塔、3个洗氨塔 两个洗苯塔，煤气得到净化后送入罐区。-此外，还含有少量轻吡啶盐基0.4~0.6gN3、二硫化碳、噻吩等，含量为2~2.5g/Nm3和其他化合物。-返回
图3-5-1焦炉煤气净化工艺流程之一-来自焦炉的荒煤气。-初步冷却-鼓风机-脱焦油-制取硫酸铵-用户-脱疏 最终洗萘-最终冷却与洗禁-返回
典型焦炉煤气净化工艺流程-焦煤煤气的净化工艺通常根据不同的洗氨与回收方法，采用下列两种不-同的流程。-①洗 采用硫酸铵生产流程时，由于工艺要求煤气入饱和器的温度较高，-因此采用焦炉煤气净化工艺流程之一，如图3-5所示。-②当洗氨采用浓氨水生产流程时，由于工艺要求煤气入洗氨塔温度低，-因此采用焦炉煤气的净化工艺流程之二 如图3-5-2所示。-为能清楚说明煤气净化过程，现将工艺流程图分为图3-5-3和图3-5-4两-部分。-页 返回
典型焦炉煤气净化工艺流程-煤在焦炉炭化室内隔绝空气和高温条件下进行干馏时，产生的气体产物-为荒煤气（荒煤气 组成见表3-5-1），荒煤气在集气管内受到循环氨水喷洒-温度由650℃~700℃降至80℃~85℃，然后经 气主管道进入回收系统-的气液分离器。在此煤气与液体进行分离，液体部分进入机械化澄清槽，-液体部分的焦油沉在 底，氨水部分在上层，自流到氨水循环槽内，再-用氨水泵输送到焦炉集气管内喷洒；焦油由泵抽出送到焦油贮槽内脱水 -外销。（煤气）气体部分将进入3台并联的主管初冷器，在此冷却到-30℃35℃，然后再进入横管冷却器，进行二 冷却，同时喷淋液对煤-气进行洗涤。-下青页-返回
煤气净化工艺工艺流程..

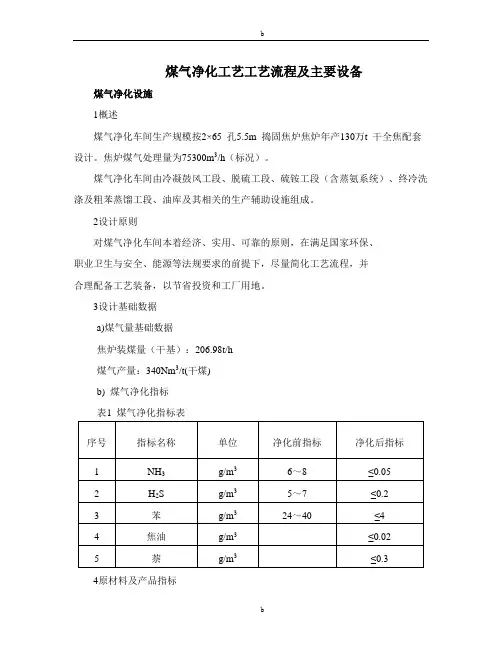

煤气净化工艺工艺流程及主要设备煤气净化设施1概述煤气净化车间生产规模按2×65 孔5.5m 捣固焦炉焦炉年产130万t 干全焦配套设计。
焦炉煤气处理量为75300m3/h（标况）。
煤气净化车间由冷凝鼓风工段、脱硫工段、硫铵工段（含蒸氨系统）、终冷洗涤及粗苯蒸馏工段、油库及其相关的生产辅助设施组成。
2设计原则对煤气净化车间本着经济、实用、可靠的原则，在满足国家环保、职业卫生与安全、能源等法规要求的前提下，尽量简化工艺流程，并合理配备工艺装备，以节省投资和工厂用地。
3设计基础数据a)煤气量基础数据焦炉装煤量（干基）：206.98t/h煤气产量：340Nm3/t(干煤)b) 煤气净化指标表1 煤气净化指标表序号指标名称单位净化前指标净化后指标1 NH3g/m36～8 ≤0.052 H2S g/m35～7 ≤0.23 苯g/m324～40 ≤44 焦油g/m3≤0.025 萘g/m3≤0.34原材料及产品指标4.1焦油——符合YB／T5075-2010 2号指标序号指标名称质量指标1 密度(20℃)，g/cm3 1.13～1.222 甲苯不溶物(无水基)，% ≤93 灰分，% ≤0.134 水分，% ≤4.05 粘度(E80) ≤4.26 萘含量（无水基），% ≥7.0（不作考核指标）4.2硫酸铵—符合GB535-1995一级品序号指标名称质量指标1 氮N含量（以干基计），% ≥212 含水，% ≤0.33 游离酸含量，% ≤0.054.3粗苯—符合YB／T5022-1993序号指标名称质量指标（溶剂用）1 密度(20℃)，g/ml ≤0.9002 75℃前馏出量（重）,% ≤33 180℃前馏出量(重),% ≥91％室温(18～25℃)下目测无可见的不4 水分：溶解的水4.4洗油指标序号指标名称指标1 密度(20℃)，g/ml 1.03～～1.062 馏程（大气压760mmHg）,%序号指标名称指标230℃前馏出量（容），% ≥3.0300℃前馏出量（容），% ≥90.03 酚含量（容），% ≤0.54 萘含量（重），% ≤85 水分≤1.06 粘度（E25）≤2.07 15℃结晶物无4.5浓硫酸指标——符合GB/T534-2002序号指标名称质量指标1 硫酸（H2SO4）含量，% ≥92.5（Wt）2 灰分,% ≤0.03（Wt）2 铁（Fe）含量，% ≤0.01（Wt）3 砷(As) 含量，% ≤0.005 （Wt）4 汞（Hg）含量，% ≤0.01（Wt）5 铅（Pb）含量，5 ≤0.02（Wt）6 透明度,mm 50 （Wt）7 色度,ml ≤2.0 ml（Wt）4.6氢氧化钠指标（符合GB/T11199-2006）序号指标名称质量指标1 氢氧化钠（NaOH）,%≥302 碳酸钠（Na2CO3）含量,%≤0.4%3 氯化钠（NaCl）含量，%≤0.044 三氧化二铁（Fe2O3）含量，%≤0.005煤气净化车间对荒煤气的初步冷却采用三段冷却工艺，并在煤气鼓风机前设置蜂窝式电捕焦油器脱除煤气中的焦油雾；随后煤气脱硫采用以PDS为催化剂的湿式催化氧化法脱硫工艺; 煤气脱氨采用喷淋式饱和器法生产硫铵工艺；煤气脱苯采用焦油洗油洗苯工艺，富油脱苯采用管式炉加热及带萘油侧线的单塔生产粗苯工艺。
煤气化合成气净化工序工艺流程
煤气化合成气净化工序工艺流程煤气化产生的合成气中含有大量的杂质气体和固体颗粒物，需要进行净化处理，以满足后续气体处理和利用要求。
主要的净化工序包括除尘、脱硫、脱苯和脱氨等步骤。
首先进行的是除尘工序，通过旋风除尘器和电除尘器等设备将合成气中的固体颗粒物进行去除，提高气体的纯净度。
接下来进行的是脱硫工序，利用脱硫剂和催化剂等设备将合成气中的二氧化硫等硫化物去除，减少对环境和设备的腐蚀。
紧接着是脱苯工序，利用吸附法或催化氧化法将合成气中的苯和其他有机物去除，提高气体的清洁度和燃烧性能。
最后进行的是脱氨工序，通过吸附剂和催化剂等设备将合成气中的氨和其他氮化合物去除，减少对后续工艺和设备的影响。
通过以上的工艺流程，可以将煤气化产生的合成气进行有效的净化处理，得到清洁的合成气，满足不同用途的要求。
煤气化合成气净化工序工艺流程与技术装备一直是煤化工领域的重点和难点，它直接影响到气化合成气的质量和净化效果。
现代工艺流程中，煤气化合成气净化工序已经成为不可或缺的一环。
下面继续介绍一些相关的内容。
除尘工序是合成气净化的第一步。
由于煤气化过程中，煤气中会带有一定数量的灰尘颗粒和其他固体杂质。
为了防止这些固体杂质对设备和后续工艺的影响，需要将其进行有效地去除。
除尘工序通常采用旋风除尘器、电除尘器等设备，通过物理或静电作用，将悬浮在气体中的颗粒固体捕集下来，从而使气体达到净化的要求。
紧接着是脱硫工序。
煤气化合成气中的硫化氢、二氧化硫等硫化物是一种有害杂质，对环境、设备和后续催化剂都会造成严重的影响。
因此需要进行脱硫处理。
目前，常见的脱硫方法有化学吸收法、催化氧化法、生物脱硫法等。
通过使用氢氧化钠、氧化铁和纳米催化剂等材料来对合成气进行脱硫处理，从而减少硫化氢和硫化物的含量。
脱苯工序是为了去除含有苯和其他有机物的杂质。
苯是一种具有强烈臭味和毒性的有机化合物，是煤气化合成气中的常见有害成分。
苯的存在不仅会对环境造成污染，还会对后续工艺和催化剂起到破坏作用。
煤气净化工艺工艺流程

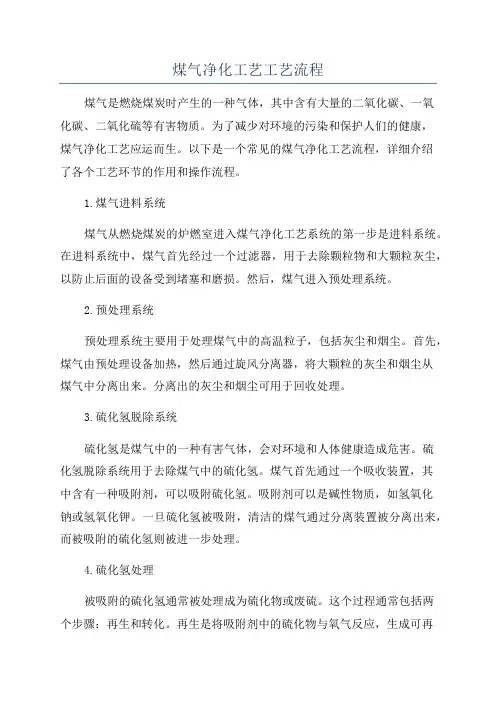

煤气净化工艺工艺流程煤气是燃烧煤炭时产生的一种气体，其中含有大量的二氧化碳、一氧化碳、二氧化硫等有害物质。
为了减少对环境的污染和保护人们的健康，煤气净化工艺应运而生。
以下是一个常见的煤气净化工艺流程，详细介绍了各个工艺环节的作用和操作流程。
1.煤气进料系统煤气从燃烧煤炭的炉燃室进入煤气净化工艺系统的第一步是进料系统。
在进料系统中，煤气首先经过一个过滤器，用于去除颗粒物和大颗粒灰尘，以防止后面的设备受到堵塞和磨损。
然后，煤气进入预处理系统。
2.预处理系统预处理系统主要用于处理煤气中的高温粒子，包括灰尘和烟尘。
首先，煤气由预处理设备加热，然后通过旋风分离器，将大颗粒的灰尘和烟尘从煤气中分离出来。
分离出的灰尘和烟尘可用于回收处理。
3.硫化氢脱除系统硫化氢是煤气中的一种有害气体，会对环境和人体健康造成危害。
硫化氢脱除系统用于去除煤气中的硫化氢。
煤气首先通过一个吸收装置，其中含有一种吸附剂，可以吸附硫化氢。
吸附剂可以是碱性物质，如氢氧化钠或氢氧化钾。
一旦硫化氢被吸附，清洁的煤气通过分离装置被分离出来，而被吸附的硫化氢则被进一步处理。
4.硫化氢处理被吸附的硫化氢通常被处理成为硫化物或废硫。
这个过程通常包括两个步骤：再生和转化。
再生是将吸附剂中的硫化物与氧气反应，生成可再生吸附剂和硫气的反应。
转化是将硫气转化为硫化物或废硫。
常用的转化方法是将硫气转化为硫酸，再将硫酸处理成为硫化物或废硫。
5.二氧化硫脱除系统除了硫化氢，煤气中通常还含有二氧化硫等硫化合物。
二氧化硫脱除系统用于去除煤气中的二氧化硫。
煤气首先通过一个吸收装置，其中含有一种吸附剂，可以吸附二氧化硫。
吸附剂可以是氨水或乙二醇。
一旦二氧化硫被吸附，清洁的煤气通过分离装置被分离出来，而被吸附的二氧化硫则被进一步处理。
6.二氧化硫处理被吸附的二氧化硫通常被处理成为硫酸。
这个过程包括将二氧化硫转化为硫酸的反应。
常用的转化方法是将二氧化硫与氧气反应，生成硫三氧和水。
荒煤气净化的工艺流程
荒煤气净化的工艺流程哎呀，荒煤气净化这个事儿，听起来挺高大上的，其实呢，就跟咱们家里做饭的油烟机差不多，就是把那些脏兮兮的、对身体不好的气体给处理掉。
不过呢，荒煤气净化的过程可比家里的油烟机复杂多了，得经过好几个步骤呢。
首先，得说说荒煤气是啥玩意儿。
这玩意儿，其实就是炼钢厂里头，铁矿石和焦炭在高炉里头烧啊烧，烧出来的那个气。
这气里头，可不光有二氧化碳，还有一氧化碳、二氧化硫这些个坏家伙。
那么，咱们怎么把这些坏家伙给处理掉呢？首先，得把这些荒煤气给“洗个澡”。
这个洗澡水，可不是普通的水，而是碱液。
荒煤气从高炉里头出来，得先经过一个洗涤塔，这个塔里头装满了碱液。
荒煤气一进去，那些二氧化硫啊，就跟碱液反应，生成了硫酸钠和水，这样一来，二氧化硫就被处理掉了。
接下来，得处理一氧化碳。
这家伙可不好对付，得用到一个叫“催化转化”的招儿。
荒煤气先得经过一个预热器，让温度升上去，然后进入一个装满了催化剂的反应器。
在这个反应器里头，一氧化碳和水蒸气在催化剂的帮助下，转化成了二氧化碳和氢气。
氢气呢，可以回收利用，二氧化碳嘛，就可以通过其他设备给处理掉。
最后，得把荒煤气里头的粉尘给去掉。
这就需要用到一个叫“电除尘器”的设备。
荒煤气从高炉出来，经过洗涤塔和催化转化器后，还得经过电除尘器。
这个电除尘器，就像是一个超级大的吸尘器，通过电场的作用，把粉尘颗粒给吸附住，然后收集起来。
整个过程，就像是给荒煤气做了个全身的SPA，把那些脏东西都给清理掉，最后出来的，就是干干净净的气体了。
虽然听起来挺简单，但是实际操作起来，需要很多精密的设备和严格的操作流程，还得有专业的技术人员来监控。
所以，荒煤气净化这事儿，虽然听起来挺枯燥，但其实挺有意思的。
它就像是给环境做了个美容，让那些脏兮兮的气体变得清新起来。
而且，通过这个过程，还能回收一些有用的资源，比如氢气，这可真是一举两得啊。
总之呢，荒煤气净化这个工艺，就像是给环境做了个深度清洁，让那些有害的气体变得无害，保护了我们的空气，也保护了我们的身体。
煤气净化工艺流程
煤气净化工艺流程煤气净化是指将煤气中的有害物质通过物理或化学手段进行去除、分离或转化，以提高煤气的质量，减少对环境和人体的影响。
下面是煤气净化的工艺流程。
首先，煤气净化的第一步是进行预处理。
预处理通常包括去除粗杂质，如石块、泥土、水分和油脂等。
这些粗杂质会对后续设备和工艺产生影响，所以需要将其去除。
接下来，进行干燥处理。
在输送过程中，煤气中会带有水分，如果不进行干燥处理，会对后续的设备和工艺产生影响。
常用的干燥方法包括加热和冷却再压缩。
然后进行除尘处理。
煤气中的颗粒物会对环境产生污染，所以需要进行除尘处理。
常用的除尘设备有旋风除尘器、静电除尘器和袋式除尘器等。
通过这些设备的运用，可以将煤气中的颗粒物去除。
接着进行脱硫处理。
硫化物是煤气中的一种主要污染物质，如果不进行脱硫处理，会对环境产生严重的污染。
常用的脱硫方法有湿法脱硫和干法脱硫。
其中湿法脱硫是指将煤气中的硫化物与一定量的吸收剂接触，使其发生化学反应，生成不溶于水的沉淀物，从而将硫化物去除。
干法脱硫是指通过向煤气中喷射吸收剂或将煤气通过吸收剂层，使其与煤气中的硫化物发生化学反应，生成不溶性产品，从而将硫化物去除。
最后进行气体的净化。
这一步是为了进一步提高煤气的质量，去除煤气中的其他有害物质。
常用的气体净化方法有吸附法、催化法和冷却法等。
吸附法是指利用吸附剂将煤气中的有害物质吸附在其表面上，从而将其去除。
催化法是指使用催化剂催化有害物质的分解或转化，使其变为无害物质。
冷却法是指通过冷却煤气，使其中的有害物质凝结成为固体或液体，从而将其去除。
通过以上的一系列工艺流程，煤气中的有害物质可以得到有效去除，从而提高煤气的质量，减少对环境和人体的影响。
煤气净化工艺流程的具体选择需要根据煤气中污染物的种类和浓度、净化要求等因素进行综合考虑，以达到最佳的净化效果。
煤气净化工艺流程
煤气净化工艺流程
自炉内出来的荒煤气，由上升管进入桥管和文氏管塔，喷洒热循环水初步冷却，然后煤气进入旋流板塔与通入塔内的冷循环水逆向运行完成最终冷却。
冷却后气液分离，冷却下来的液体经管道流到循环水池，通过静置沉淀油水分离，焦油由泵打到焦油储槽，循环水经管壳式换热器冷却后循环使用，循环水池封闭运行。
煤气经管道进入静电捕油器，把煤气衔带的焦油、粉尘吸附回收，回收率达98％。
通过电捕处理后的煤气纯度很高，热值1700～2000千卡/Nm3.煤气通过煤气风机加压后，一部分返回炭化炉加热燃烧，一部分供烘干半焦，多余煤气输出，一部分供型煤烘干窑烘干使用，剩余部分用于发电。
40万吨/年型焦剩余煤气量0.7×108Nm3/年，有很高的利用价值，是很好的工业煤气和民用煤气，可送锅炉燃烧生产蒸汽，可以直接用于发电，也可作为原料生产合成氨及甲醇。
根据本公司规划准备筹建发电厂，煤气一部分用于型煤烘干，剩余部分将作为煤气内燃机发电的燃料使用，本项目煤气得到合理、经济、环保、综合利用。
