九年级物理全册第十八章电功率单元综合测试题(附答案)
第十八章《电功率》单元测试题
学校班级姓名得分
一、选择题（每小题3分，共36分）
1．下列单位中，哪个不是电功单位：（）。
A．焦耳B．伏·安·秒C．伏·安D．千瓦·时
2．将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在15V的电源上，那么能正常发光的是：（）。
A．甲灯B．乙灯C．两灯都能正常发光D．两灯都不正常发光
３．下列关于电功、电功率的一些说法中正确的是（）。
A．通过用电器的电流做功越多，则用电器功率就越大
B．用电器消耗的电功率越小，则电流做的功就越少
C．千瓦和千瓦时都是电功率的单位
D．对某一用电器而言，消耗的实际功率是由实际电压决定的
４．白炽灯的发光亮度取决于( )
A．灯汇的电阻大小 B．灯泡实际功率的大小
C．灯泡额定功率的大小 D．灯泡两端电压的大小
5．两盏白炽灯的额定电压相等，额定功率不同，并联后接在电源上，则下列分析中错误的是：（）。
A．较亮的灯，实际功率较大B．较亮的灯，额定功率较大
C．较亮的灯，灯丝电阻较大D．较亮的灯，灯丝中的电流较大
6.标有“3V，1W”的小灯泡，接在3V的电源上，若使它的实际功率为0.36w，应（）。
A．串联一个15Ω的电阻B．并联一个15Ω的电阻
C．串联一个6Ω的电阻D．并联一个6Ω的电阻
７．如果加在定值电阻两端的电压从9V减小到6V，通过的电流相应地变化了0.3A,那么该电阻消耗的电功率减小了：（）。
A．0.9W B．1.8W C．4.5W D．3.6W
８．两个电热器的电阻之比是3：2，把它们串联在电路中使用，在相同时间内它们放出的热量之比是（）。
A．3：2 B．2： 3 C．9：4 D．4：9
９.教室内的保险丝断了，应该（）。
A.用铁丝代替
B.用铜丝代替
C.找保险丝更换
D.以上方法都可以
10．“220V 40W”和“110V 40W”的两只灯泡都正常工作时（）。
A．因为通过它们的电流不同，所以亮度不同
B、因为两只灯泡的灯丝电阻不同，所以亮度不同
C．因为两只灯泡两端的电压值不同，所以亮度不同
D ．因为它们的电功率相同，所以亮度相同 11．为了用电安全，下列注意点中不正确的是（ ） A ．不准用剪刀或绝缘柄破损的钳子剪带电的导线 B ．不准在电线上晾衣服
C ．发现有人触电时，应立即用手将他拉离电源
D ．发现输电线的断头落在地上，不要走近，更不准去拾 12.下面几个用电器属于利用电流热效应工作的是（ ）。
A.电冰箱
B.洗衣机
C.电视机
D.电饭锅 二、填空题（每小题３分共３０分）
13.电流做功的过程，实际就是 的过程。
14．电功率是表示电流的 物理量，它的国际主单位是 。
15．电能表是测量______的仪表，四月份抄 ， 五月份抄表数为 ，那么这个月用电为______。
16．两只标有“220，100W ”的灯泡串联在电压为220V 的电路中，电路中的总功率是 W 。
如果将它们并联在电压为220V 的电路中，电路的总功率为 W 。
17.现有“3.8V ，3A ”的小灯泡一只，它的额定电压是__________，额定功率是__________。
18. 标有“220V ，50W ”的电烙铁接在220V 的电源上，则它的发热功率为______W ，每分钟产生的热量为______J ，1小时用电______度。
19.一个阻值为4Ω的电阻，当通过它的电流是0.5A 时，它的发热功率是______W 。
20．某用户有“220V ，50W ”灯泡2只，平均每天用3h ，“220，100W ”的彩电平均每天用2h ，“220，150W ”的电冰箱平均每天用6h ，一个月（按30天计算）共花费 元（设1Kw ·h 的电费为0.5元）。
21．一只灯泡上标有“12V ，24W ”，正常工作时的电流是 A ，若将它接在6V 的电路中，则它的实际功率为 W 。
22．如图所示电路中，滑动变阻器的滑片P 向右移动时，电压表示数__________，电流表示数__________（填“变大”“变小”或“不变”），电灯亮度_________． 三、作图或简答题（共14分）
23．（2分）图2是研究 的实验。
24．（4分）用如图3所示的器材测定额定电压为2．5V ，额定功率不大于1W 的小灯泡的功率。
试按要求完成下列各题。
（1）如图是某同学连接的电路，存在三处错误。
请找出：①____________________；②____________________；③____________________。
图3
(2)纠正以上错误后，试触开关时发现，电流表有示数，电压表无示数，灯泡不亮。
经检查，电压表完好且连接正确，灯泡也完好，则出现这种故障的原因可能是_____________________。
25．（8分）用图4中器材测定小灯泡的额定功率。
已知小灯泡的额定电压为2．5V，小灯泡灯丝的电阻约10Ω左右，要求:
(1)画出实验电路图。
(2)根据画出的电路图，用线条代替导线将图4中器材连成电路。
(3)如果用你连成的电路做实验时电流表和电压表的指针位置如图5所示，则小灯泡的额定功率为______瓦。
四、计算或探究题（共20分）
26. (6分)电路图中，电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1A和0.3A. 求（1）：电阻R1的阻值；
（2）：通过电阻R2的电流；
（3）：电阻R1的发热功率？
27．(6分)如图7所示，R1=4Ω，R2=8Ω，接在电源上时，电压表的示数为2V，求电路消耗的总电功率是多少？
28．（8分）CFXB型“220V 1100W”电饭堡有两档开关，如右图9所示。
档2是高温烧煮；档1是焖饭、保温。
当接档“2”时，电路的功率为1100W；当接档“l”时。
电路的总功率为22W。
（虚线框内为电饭堡的简易原理示意图）求：串联电阻R的阻值
图9
实验题
23：焦耳定律
24：（1）①滑动变阻器的接线柱接错了②电流表的量程应选择0~0.6③电流表的正负极接反了。
（2）灯泡接触不良。
26：（1） 60Ω（2） 0.2A （3） 6W
27: 3W
28: 2156 Ω。
人教版九年级全一册物理第十八章电功率单元测试(含答案)
第十八章电功率单元测试一、选择题1、下列关于电功的说法中正确的是（）A．电流通过用电器时，只有把电能转化为机械能才做功B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C．加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D．电流做功的过程，实际上是把其他形式的能转化为电能的过程2．把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．灯泡L1两端的实际电压比L2两端的实际电压大D．通过灯泡L1的实际电流比L2的实际电流大3.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2/rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大4．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度5、电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）6.灯L1标有“220V 200W”、灯L2标有“220V 40 W" ,两灯泡串联后接人380 V的电路中，下列说法正确的是（）A.L1烧毁B.L2烧毁C. L1、L2均烧毁D.L1 L2均安全7．家用电能表的盘面上，标有3000R/kW·h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3kW8.李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡.将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（）A.R1＞R2，P1＞P2B. R1＜R2，P1＞P2C.R1＞R2，P1＜P2D. R1＜R2，P1＜P29.如图甲所示电路，电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端滑到b端的过程中,R1、R2的U一I关系图象如图乙所示。
人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案)
人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题(每题3分，共30分)1.自然现象中蕴含着丰富的物理知识。
下列现象中属于液化的是()2.暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。
关于这些现象，下列说法中正确的是()A．“霜”是水蒸气凝华形成的B．“霜”的形成需要吸热C．“白气”是棒冰升华形成的D．“白气”的形成需要吸热3. 如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是()A．固态酒精是非晶体B．在－117 ℃时，酒精一定处于液态C．酒精温度计可以用来测量沸水的温度D．酒精在沸腾过程中吸热但温度不变4.《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上(如图所示)。
给墙壁烤火能加快湿纸变干的主要原因是()A．升高了湿纸的温度B．增大了湿纸的表面积C．改变了湿纸中的液体种类D．加快了湿纸表面的空气流动5.已知氧气、氮气和氨气的沸点分别为－183 ℃、－196 ℃和－33.4 ℃，将三种气体在常温下混合后逐渐降温至－195 ℃，在降温的过程中，它们是否液化及液化的先后次序是() A．都要液化，氨、氧、氮B．都要液化，氮、氧、氨C．氧不液化，氨、氮D．氮不液化，氨、氧6. 我国劳动人民常在生产生活中运用科学知识解决实际问题，下列科学知识解释错误的是()A．冬天口中呼出的“白气”实际上是小水珠，不是水蒸气B．舞台上的云雾是干冰升华成的二氧化碳气体C．北方冬天在菜窖里放几桶水，利用了水凝固放热D．新疆坎儿井利用地下水管引水，减少了水在输送过程中的蒸发7. 小明通过正确操作用体温计测量了自己的体温，如图所示。
以下说法正确的是()A．小明的体温正常B．体温计的分度值是0.1 ℃C．第二天，小明可用该体温计直接测量体温D．若要给该体温计消毒，可把它放在标准大气压下的沸水中8. 在试管中放少量碘，塞紧盖子放入热水中。

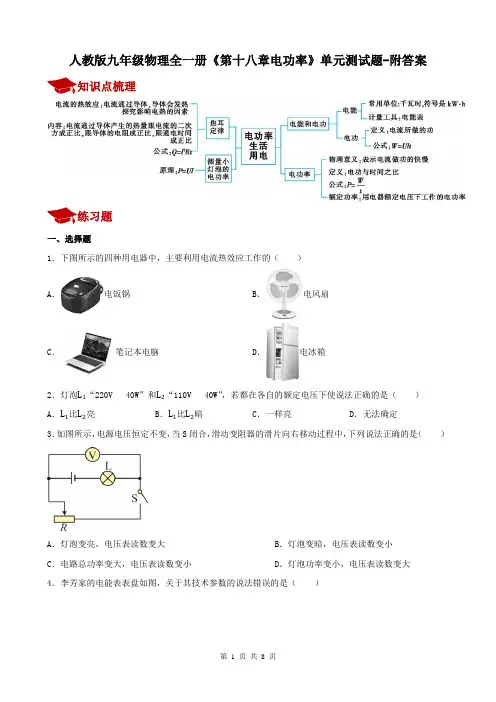

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案
人教版九年级物理全一册《第十八章电功率》单元测试题-附答案知识点梳理练习题一、选择题1．下图所示的四种用电器中，主要利用电流热效应工作的（）A．电饭锅B．电风扇C．笔记本电脑D．电冰箱2．灯泡L1“220V 40W”和L2“110V 40W”，若都在各自的额定电压下使说法正确的是（）A．L1比L2亮B．L1比L2暗C．一样亮D．无法确定3．如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（）A．灯泡变亮，电压表读数变大B．灯泡变暗，电压表读数变小C．电路总功率变大，电压表读数变小D．灯泡功率变小，电压表读数变大4．李芳家的电能表表盘如图，关于其技术参数的说法错误的是（）A．适用的电路电压为220V B．该电表应该在50Hz的电路中工作C．电路已消耗的电能是73256kW·h D．转盘每转3000圈，电路中消耗的电能为 1kW·h 5．如图所示是额定电压为6V的灯泡L的I−U关系图像。
结合图像分析，下列说法正确的是（）A．通过灯泡L的电流与其两端的电压成正比B．当通过灯泡L的电流为0.3A时，其额定功率为0.72WC．将这样两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24WD．将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，电路的总电阻为6Ω6．如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。
R0是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。
当环境湿度增大时，则（）A．电流表示数增大B．电压表示数减小C．电压表与电流表示数之比增大D．电路的总功率变大，R0的电功率变小7．如图甲所示，电源电压保持不变。
电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器的规格为“50Ω2A”，小灯泡的额定电压为2.5V。
滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。
初中物理九年级全册第十八章《电功率》测试题(含答案解析)
一、选择题1．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W2．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。
B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大3．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR可知，电阻越大，电功率越小4．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。
如图甲所示是它的等效电路图。
其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小5．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。
其中图线①表示电阻1R，图线②表示电阻2R。
根据图象信息可判断（）A．当1R和2R串联时，两个电阻的阻值不可能相等B．当1R和2R并联时，通过它们的电流不可能相等C．当1R和2R串联在电压为9V电路中，电路中总功率为4.5WD．当1R和2R并联在电压为4V电路中，电路中总功率为3.2W6．如图所示，电源电压不变，闭合开关1S，电流表示数为0.7A，再闭合2S，电流表示数变化了0.3A，则同时闭合1S、2S后，相同时间内1R、2R消耗的电能之比是（）A．3∶4B．4∶3C．3∶7D．7∶37．如图所示，电源电压保持不变，R0是一个定值电阻，在ab两点间接入一个标有“3V，2W”的灯泡，它恰能正常发光；若在ab两点间接换入标有“3V，3W”的灯泡，则（）A．该灯泡也能正常发光B．通过R0的电流变小C．电压表的示数不变D．电路的总功率变大8．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大9．如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。
人教版九年级物理全一册《第十八章电功率》章节检测卷-带答案
人教版九年级物理全一册《第十八章电功率》章节检测卷-带答案一、选择题。
1、根据额定电压为2.5V的小灯泡的I-U图象（如图）分析，下列正确的是（）A.通过小灯泡的电流与其两端的电压成正比B.当通过小灯泡的电流为0.1A时，其实际功率为0.1WC.当小灯泡两端的实际电压为1.5V时，其实际功率为0.3WD.小灯泡的额定功率为0.625W2、如图所示，电源电压恒为6V，电流表量程为00.6A～，定值电阻1R的～，电压表量程为03V阻值为10Ω，滑动变阻器2R的规格为“20Ω 0.5A”。
闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（）A．电路消耗的最大总功率为3WB．电流表示数的变化范围为0.2A0.5A～C．滑动变阻器2R接入电路的最小阻值为2ΩR消耗的最大功率为0.9WD．电阻13、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。
电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W4、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是( )A.手移动变阻器的滑片,眼观电流表B.手移动变阻器的滑片,眼观电压表C.手移动变阻器的滑片,眼看小灯泡是否发光D.手按开关,眼观电流表5、在测定小灯泡的电功率的实验中，当调节滑动变阻器，使小灯泡两端电压高于额定电压的1/5时，小灯泡的实际功率是额定功率的（）A．6/5倍 B.5/6倍C．36/25倍 D.4/50倍6、电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。
这三个实验均要用到滑动变阻器，并多次测量电压和电流值。
但滑动变阻器的作用以及对测量数据的处理方式并不相同。
下列说法正确的是（）A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定7、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是()A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率8、如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A．P a=P d=P b B．P a=P d＞P b C．P a＞P d＞P b D．P a＜P d=P b9、某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（）A.直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定B.将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算C.将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断D.在实验室用伏安法测出灯丝电阻，用公式P=2UR进行计算10、某同学发现在家使用电热水壶时，同房间的电灯会变暗。

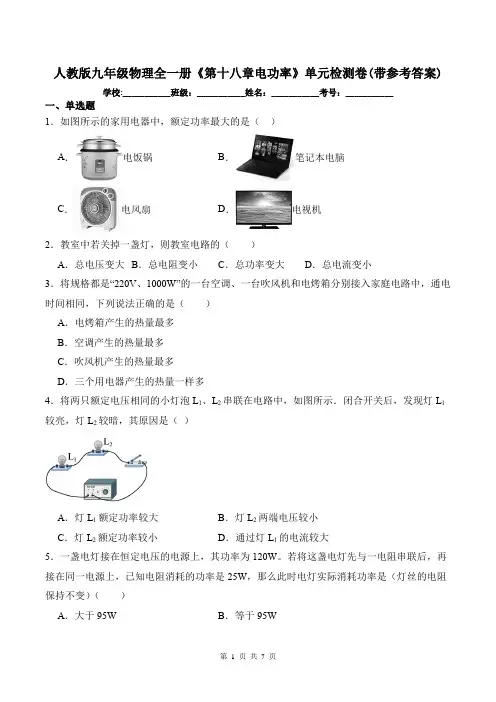

人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)
人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的家用电器中，额定功率最大的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机2．教室中若关掉一盏灯，则教室电路的（）A．总电压变大B．总电阻变小C．总功率变大D．总电流变小3．将规格都是“220V、1000W”的一台空调、一台吹风机和电烤箱分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．电烤箱产生的热量最多B．空调产生的热量最多C．吹风机产生的热量最多D．三个用电器产生的热量一样多4．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较小C．灯L2额定功率较小D．通过灯L1的电流较大5．一盏电灯接在恒定电压的电源上，其功率为120W。
若将这盏电灯先与一电阻串联后，再接在同一电源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（）A．大于95W B．等于95WC．小于95W D．条件不足，无法确定6．两定值电阻甲、乙的I U关系图象如图所示。
现将甲和乙并联后接在电压为6V的电源两端，下列分析错误的是（）A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻小于乙的电阻D．甲消耗的电功率大于乙消耗的电功率7．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全。
则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω8．如图甲所示，电源电压为4V且保持不变，滑动变阻器的规格为“20Ω 1A”。
人教版九年级物理全一册《第十八章 电功率》单元检测卷(附参考答案)
人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（）A．额定功率为110W B．实际功率为110WC．额定电压为220V D．额定电流为0.5A3．如图，由同种材料制成的甲、乙两导体，并联在同一电路中，闭合开关后，以下判断正确的是（）A．甲乙两导体电阻的大小关系是R甲<R乙B．通过甲、乙电流的大小关系是I甲=I乙C．甲、乙两端电压的大小关系是U甲>U乙D．在相同时间内，电流通过甲、乙两导体所产生的热量Q甲<Q乙4．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。
开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。
若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则（）A．R甲>R乙,P甲>P乙B．R甲<R乙,P甲>P乙C．R甲>R乙,P甲<P乙D．R甲<R乙,P甲<P乙5．如图所示，是小海设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，R1、R2中的一个是定值电阻，另一个是压敏电阻。
压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于U时，就会触发报警。
电压表示数为U时，油箱中的油量为警戒油量。
下列说法错误的是（）A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．随着油箱的油量减少，电路消耗的功率变小D．随着油箱的油量减少，电压表的示数将变大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。
人教版九年级全册物理 第十八章 电功率 单元测试(含解析)
第十八章电功率单元测试一．选择题1．下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．台式计算机C．冰箱D．家用空调2．下列有关电能的说法错误的是（）A．电风扇使电能转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能3．用电热水壶烧水，若不考虑能量损失。
当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（）A．10min B．25min C．30min D．40min4．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W5．如图所示的电路中，电源电压保持不变，定值电阻R0＝4Ω，R为滑动变阻器。
滑片P位于滑动变阻器的中点时，R0的电功率为16W，当滑片从中点向b端移动距离L后，R0的电功率为9W；滑片从中点向a端移动距离L后，R0的电功率为（）A．36W B．25W C．23W D．18W6．将两只电压表按图所示电路连接。
“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．电压表的示数B．变阻器滑片的位置C．灯泡的发光情况D．电流表的示数8．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低9．甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）A．4：1B．1：4C．2：1D．1：210．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡熔化得快B．R2上的蜡熔化得快C．R1、R2上的蜡熔化得一样快D．无法比较二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。
九年级物理第十八章《电功率》单元综合复习练习题(含答案)精选全文
可编辑修改精选全文完整版九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。
为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。
以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。
九年级物理全一册第十八章《电功率》综合检测卷-人教版(含答案)
九年级物理全一册第十八章《电功率》综合检测卷-人教版（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 小明家上次查看电能表示数为 ,本次查看时电能表读数如图所示,则下列说法正确的是( )A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min,则电能表的铝盘转600转D.这个电能表的额定功率为2 200 W2. 根据额定电压为 2.5 V的小灯泡的I-U图像(如图所示)分析,下列结论正确的是( )A.当小灯泡两端的电压为0 V时,其电阻为0 ΩB.当通过小灯泡的电流为0.1 A时,其实际功率为0.1 WC.通过小灯泡的电流与其两端的电压成正比D.小灯泡的额定功率为0.625 W3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 在如图甲所示的电路中,分别把定值电阻R1、R2(R1>R2)接入A、B之间进行实验,并根据电流表和电压表示数画出A、B之间电阻的P-U图像,如图乙所示.如果把R1和R2并联后接入A、B之间进行实验,同理,可以在图乙中画出A、B之间电阻的P-U图像③.则图像①所对应的电阻和图像③所在的区域分别是 ( )A.R1和ⅠB.R1和ⅢC.R2和ⅠD.R2和Ⅲ5. 如图,电源电压恒为4.5 V, 的量程为“0~0.6 A”, 的量程为“0~3 V”,灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20 Ω 1 A”.闭合开关,在保证电路安全的情况下,移动滑片P的过程中( )A. 的示数最大为0.6 AB.灯泡的最小功率为0.12 WC.电路的最大总功率为2.7 WD.滑动变阻器接入电路的最小电阻为4 Ω二、填空题(每空2分,共20分)6. 如图所示,电热水壶上标有“220 V 1 800 W”,小明发现烧水过程中热水壶的发热体部分很快变热,但连接的电线却不怎么热,这是因为导线的电阻比发热体的电阻.在额定电压下,烧开一壶水用时3 min 20 s,这段时间内电热水壶发热体产生的热量为J.7. 某手机电池的容量为4 200 mA·h,电压为3.7 V.用一个标有“输出5 V 4 A”的快速充电器,将手机电池从零电量充满,充电效率为84%,需要min.快充充电线比普通手机充电线要粗一些,这是因为正常工作时,通过快充充电线的较大. 8. 如图,灯L标有“4 V 2 W”,R=20 Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为A,通电1 min 电路中产生的热量为J.9. 灯A标有“220 V100 W”字样,灯B标有“220 V25 W”字样,设它们的电阻不随温度的变化而变化,如果将它们串联起来,接在220 V的电路中,A灯两端的电压为V,A与B的电功率之和为W.10. 如图甲所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从a端移动到b端的整个过程中,电流表示数I与电压表示数U的关系图像如图乙所示.则定值电阻R1的阻值为Ω;当变阻器的滑片P处于a端时,定值电阻R1的电功率为W.三、实验探究题(第11小题9分,第12小题14分,第13小题14分,共37分)11. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R R乙.甲和猜想一:通电时间相同时,电热跟电流的大小有关,电流越大电热越多.猜想二:通电时间相同时,电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .12. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率:P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).13. “西电东送”是将我国西部发电厂发出的电传输到我国东部.由发电厂输出的电功率是一定的,它取决于发电机组的发电能力.根据P=UI中发电机的功率不变效应,若提高输电线路中的电压U,那么线路中的电流I一定会减小;反之亦然.输电线路的电能损耗主要是输电线的电流热效应,输电线损失的热功率P=I2R,所以采用的输电线的电阻要尽量小.如果线路中电流降低到原来的12,那么线路中损失的热功率就减小为原来的14,因此提高电压可以很有效地降低输电线路中的热功率损失.设发电厂的输出电功率P0=1.1×108 W,输电线路上的总电阻为10 Ω.(1)若采用110 kV的高压输送电能,输电线路的电流I1= A,输电线路损失的热功率P1= W,其与发电厂的输出电功率P0之比P1∶P0= .(2)若采用1100 kV超高压输送电能,输电线路损失的热功率P2= W,其与高压输送电能损失的热功率P1之比P2∶P1= ,所以采用超高压远距离输电可以大大降低输电线路的的损失.(3)若想使输电线路中的热功率损耗为零,还可以采用作为输电线材料.四、计算题(第14小题10分,第15小题13分,共23分)14. 如图所示是某型号的爆米花机的电路图,该爆米花机具有制作和保温的功能.只闭合开关S1时,R1加热,电动机搅拌,开始制作爆米花;只闭合开关S2时,R2保温,防止爆米花变凉.爆米花机的铭牌如表所示.[c玉米=1.2×103J/(kg·℃)](1)将100 g、20 ℃的玉米粒加热到300 ℃成为爆米花时,求玉米粒需要吸收的热量;(2)电阻R1发热,把100 g、20 ℃的玉米粒加热成为爆米花,需要用时5 min,求R1的加热效率;(3)求保温电阻R2的阻值.15. 如图所示,电源电压恒为4.5 V,灯泡L上标有“3 V 1.5 W”字样,滑动变阻器R2上标有“15 Ω 1 A”字样,定值电阻R1的阻值为10 Ω,电流表量程为0~3 A,电压表量程为0~3 V,不计温度对灯丝电阻的影响.求:(1)灯泡正常工作时的电阻.(2)当开关S、S1、S2闭合,S3断开时,电路的最小总功率.(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围.参考答案一、选择题1.C 电能表的两次示数之差就是小明家在这段时间所消耗的电能,W=8 633.5 kW·h-8 543.2 kW·h=90.3 kW·h,A错;电能表是测量家用电器消耗的电能的仪表,B错;“220 V1 000 W”的电热水器正常工作10 min 消耗的电能W'=Pt =1 000 W×10×60 s=6×105J,根据电能表上的参数“3 600 r/(kW·h)”可知,电能表的铝盘转动一转表示用电器消耗的电能W 1=13 600×3.6×106 J=1×103 J,所以该电能表的铝盘转动的转数n =6×105J1×103J =600,C 正确;该电能表所在电路允许同时工作的用电器的总功率P'=UI =220 V×10 A=2 200 W,但这不是电能表的额定功率,D 错.2.D 导体的电阻是导体本身的一种性质,当导体两端的电压为0时,导体的电阻不会为0,故A 错;由题图知,当通过小灯泡的电流为0.1 A 时,小灯泡两端的电压为0.5 V,其实际功率P 实=IU =0.1 A×0.5 V=0.05 W,故B 错;由题图可知,小灯泡的I-U 图像不是一条直线,所以通过小灯泡的电流与其两端的电压不成正比,C 错误;小灯泡的额定电压为2.5 V,由图像可知此时通过小灯泡的电流为0.25 A,故小灯泡的额定功率为P 额=I 额U 额=0.25 A×2.5 V=0.625 W,故选D.3.B 根据R=U I ,可知L 1的电阻小于L 2的电阻,A 错误;两灯串联在3 V 的电源两端时,通过计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C 错误;根据P=I 2R 可知,L 1的实际功率小于L 2的实际功率,因此L 1的亮度比L 2的亮度更小,B 正确,D 错误.4.C A 、B 之间电阻的电功率P=U 2R ,当电压U 相等时,由于R 1>R 2,则P 1<P 2,故①表示R 2的P-U 图像,②表示R 1的P-U 图像;当将R 1与R 2并联后接入A 、B 间进行实验时,A 、B 间的电阻R 并<R 2<R 1,当电压U 相等时,P 并>P 2>P 1,故将A 、B 并联后,A 、B 间电阻的P-U 图像在Ⅰ区域.故选C.5.D 由灯泡的铭牌信息知,灯泡的额定电流I额=P 额U 额=1.25 W2.5 V=0.5 A,灯丝的电阻R L =U 额2P 额=(2.5 V)21.25 W =5 Ω.分析电路图知,灯泡与滑动变阻器串联,电压表测量灯泡两端电压,电流表测电路中的电流,电流表选用0~0.6 A 量程,滑动变阻器允许通过的最大电流为1 A,故电路中允许通过的最大电流为0.5 A,即电流表的最大示数为0.5 A,A 错误;电路的最大总功率P 总=UI最大=4.5 V×0.5 A=2.25 W,C 错误;电路中电流最大时,滑动变阻器连入电路的电阻最小为4.5 V0.5 A -5 Ω=4 Ω,D 正确;滑动变阻器连入电路的阻值最大为20 Ω,电路中的总电阻最大为R 总=R L +R 变=5 Ω+20 Ω=25 Ω,电路中的最小电流I 小=U R 总=4.5 V25 Ω=0.18A,灯泡的最小电功率P 小=I 小2R L =(0.18 A)2×5 Ω=0.162 W,B 错误.二、填空题6.【答案】 小 3.6×105【解析】 用电热水壶烧水时,发热体部分和连接的电线串联,电流相等,通电时间相等,电线不怎么热,即Q 较小,由Q=I 2Rt 可知,导线的电阻小.电热水壶发热体产生的热量Q=W=Pt =1 800 W×(3×60 s+20 s)=3.6×105 J.7.【答案】 55.5 电流【解析】 电池充满电时储存的电能W 储=3.7 V×4 200×10-3 A×3 600 s=55 944 J,由充电效率η=84%可得,充电器消耗的电能W充=W 储η=55 944J84%=6.66×104J ，由W=UIt 可得，选用快速充电器将电池从零电量充满需要的时间t=W 充UI=6.66×104 J5V×4 A =3 330 s =55.5 min .正常工作时,通过快充充电线的电流较大,由于导线有电阻,因此充电过程中导线会产生热量,快充充电线做得粗一些,目的是减小充电线的电阻,使充电过程中导线产生的热量少一些.8.【答案】 0.7 168【解析】 闭合开关S 时,L 和R 并联,电流表测干路中的电流,由L 正常发光可知U=U R =U L =4 V,电流表示数I=I R +I L =U R +P L U L=4 V 20 Ω+2 W4 V =0.7 A;通电1 min 电路中产生的热量Q=W=UIt =4 V×0.7 A×60 s=168 J.9.【答案】 44 20 【解析】 灯A 的电阻R A =U 2P A=(220 V)2100 W =484 Ω,灯B 的电阻R B =U 2P B=(220 V)225 W =1 936 Ω,两灯串联接在220 V 的电路中,灯A 两端的电压U A =R A R A +R B U =484 Ω484 Ω+1 936 Ω×220 V=44 V;A 和B的电功率之和P=U 2R A +R B=(220 V)2484 Ω+1 936 Ω=20 W. 10.【答案】 10 0.1【解析】 闭合开关S,R 1与R 2串联,电流表测电路中的电流,电压表测R 1两端的电压.滑片从a 端向b 端移动的过程中,滑动变阻器连入电路中的电阻变小,故电路中电流变大,电压表示数变大,由题中的I-U 图像可知,当滑片P 在b 端时,电压表的示数为3 V,电流表的示数为0.3 A,则R 1=3 V0.3 A =10 Ω;当滑片P 在a 端时,电压表的示数为1 V,电流表的示数为0.1 A,则此时R 1的电功率为P 1=1 V×0.1 A=0.1 W. 三、实验探究题11.【答案】 (每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(答案合理即可) (2)保持前后两次电阻的大小相同 (3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(答案合理即可) 12.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U额,此时小灯泡正常发光;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0,此时电路中的电流I0=I额=U0R0;③小灯泡的额定功率P额=U额I额=U额×U0R0=U额U0R0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R0两端电压变小,使测得的U0偏小,则测得的额定功率偏小.13.【答案】(每空2分)(1)1 000 1×1071∶11(2)1×1051∶100热功率(3)超导体【解析】(1)由P=UI,可知I1=P0U =1.1×108W110×103V=1 000 A;根据P=I2R可得P1=I12R=(1 000 A)2×10 Ω=1×107 W,则热功率与发电厂的输出功率之比P1∶P0=1∶11.(2)由P=UI可知I2=P0U′=1.1×108W1100×103V=100 A;根据P=I2R可得P2=I22R=(100 A)2×10 Ω=1×105W,则P2∶P1=1∶100,采用超高压远距离输电可以大大降低损失功率,从而降低输电线路的热功率的损失.(3)根据P=I2R可知,如果输电线路的电阻为0,不存在热功率损耗,可采用超导体作为输电线材料.四、计算题14.解:(1)玉米粒需要吸收的热量Q吸=c玉米mΔt=1.2×103J/(kg·℃)×0.1 kg×(300 ℃-20 ℃)=3.36×104 J;(2)W=P加热t时=200 W×5×60 s=6×104 J,η=Q 吸W ×100%=3.36×104 J6×104J ×100%=56%; (3)R 2=U 2P 保温=(220V)222 W =2 200 Ω.15.解:(1)灯泡正常工作时的电阻R L =U 额2P 额=(3 V)21.5 W =6 Ω.(2)当开关S 、S 1、S 2闭合,S 3断开时,灯泡L 被短路,定值电阻R 1与滑动变阻器R 2并联,当滑动变阻器R 2连入电路的阻值最大为15 Ω时,电路中的总电流最小,电路的总功率最小,此时通过R 1的电流I 1=U R 1=4.5 V10 Ω=0.45 A,通过滑动变阻器R 2的电流I 2=U R 2=4.5 V15 Ω=0.3 A, 电路的最小总功率P 最小=U ×(I 1+I 2)=4.5 V×(0.45 A+0.3 A)=3.375 W.(3)当开关S 、S 3闭合,S 1、S 2断开时,R 1断路,灯泡L 与滑动变阻器R 2串联,电压表测滑动变阻器R 2两端电压, 灯泡的额定电流I 额=P 额U 额=1.5 W3 V =0.5 A, 因为灯泡的额定电流I 额=0.5 A,电流表量程为0~3 A,滑动变阻器标有“15 Ω 1 A”字样,所以在确保电路元件安全的情况下,电路中的最大电流为I 最大=0.5 A,此时滑动变阻器连入电路的阻值最小, 电路最小总电阻R 最小=UI最大=4.5 V0.5 A =9 Ω,滑动变阻器R 2连入电路的最小阻值R 2最小=R 最小-R L =9 Ω-6 Ω=3 Ω,因为电压表量程为0~3 V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为U R 2=3 V 时,滑动变阻器连入电路的阻值最大, 此时电路中电流最小,为I 最小=U−U R 2R L =4.5 V−3 V6 Ω=0.25 A, 滑动变阻器R 2连入电路的最大阻值R 2最大=U R 2I 最小=3 V0.25 A =12 Ω,综上所述,滑动变阻器R 2的取值范围为3~12 Ω.。
