全双工与半双工知识

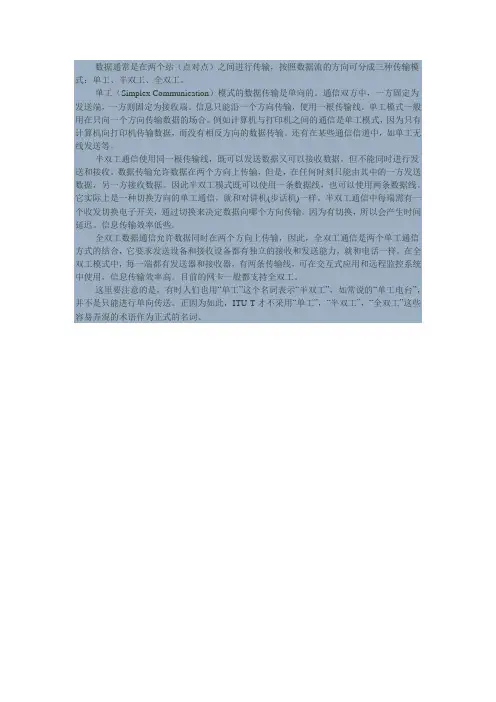

单工、半双工、全双工
数据通常是在两个站（点对点）之间进行传输，按照数据流的方向可分成三种传输模式：单工、半双工、全双工。
单工（Simplex Communication）模式的数据传输是单向的。
通信双方中，一方固定为发送端，一方则固定为接收端。
信息只能沿一个方向传输，使用一根传输线。
单工模式一般用在只向一个方向传输数据的场合。
例如计算机与打印机之间的通信是单工模式，因为只有计算机向打印机传输数据，而没有相反方向的数据传输。
还有在某些通信信道中，如单工无线发送等。
半双工通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。
数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。
因此半双工模式既可以使用一条数据线，也可以使用两条数据线。
它实际上是一种切换方向的单工通信，就和对讲机(步话机)一样。
半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。
因为有切换，所以会产生时间延迟。
信息传输效率低些。
全双工数据通信允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力，就和电话一样。
在全双工模式中，每一端都有发送器和接收器，有两条传输线，可在交互式应用和远程监控系统中使用，信息传输效率高。
目前的网卡一般都支持全双工。
这里要注意的是，有时人们也用“单工”这个名词表示“半双工”，如常说的“单工电台”，并不是只能进行单向传送。
正因为如此，ITU-T才不采用“单工”，“半双工”，“全双工”这些容易弄混的术语作为正式的名词。
网络中，什么是半双工与全双工？它们如何配置
网络中，什么是半双工与全双工？它们如何配置很多朋友在配置交换机或接触网络项目时，时常会看到关于半双工与全双工的模式，也有不少弱电人问到，那么今天我们一起来了解下它们。
什么是半双工与全双工1、双工模式分为如下两种：a、半双工：接口任意时刻只能接收数据或者发送数据，并存在最大传输距离的限制。
b、全双工：接口可以同时接收和发送数据，最大吞吐量可达到双倍速率，且消除了半双工的物理距离限制。
2、配置以太网接口速率和双工模式可在自协商或者非自协商两种模式下进行：a、在自协商模式下，接口速率和双工模式是由链路两端的接口协商决定的。
一旦协商通过，链路两端的设备就锁定在同样的双工模式和接口速率。
自协商功能只有在链路两端设备均支持时才可以生效。
如果对端设备不支持自协商功能，或者对端设备自协商模式和本端设备不一致，则接口可能会处于Down状态。
b、当对端设备不支持自协商功能，或者配置自协商功能后设备无法连通、物理连通后接口出现大量错包或丢包现象时，用户可配置本接口工作在非自协商模式下，手动配置接口速率和双工模式，调整接口的速率和双工模式。
以太网的接口双工模式以太网接口速率和双工模式支持情况如何解决网络中的拥塞问题服务器群（Server1、Server2和Server3）分别与Switch的接口GE0/0/1、GE0/0/2和GE0/0/3相连，Switch通过接口GE0/0/4上行接入Internet网络。
由于服务器网卡的特殊限制，接口GE0/0/1、GE0/0/2和GE0/0/3只能自协商为半双工模式，在该双工模式下，当业务数据流量较大时将会产生丢包现象。
同时，接口 GE0/0/1、GE0/0/2和GE0/0/3速率自协商为最大速率1000Mbit/s，当服务器群同时以 1000Mbit/s速率对外发送数据时，就会造成出接口GE0/0/4拥塞。
用户希望解决数据丢包和拥塞问题。
1、配置非自协商模式下速率和双工模式组网图2、配置思路如下：配置接口工作在非自协商模式，避免服务器网卡影响设备接口的最终工作速率。
单工,半双工,全双工的含义及区别
单工,半双工,全双工的含义及区别Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】1、单工单工就是指A只能发信号，而B只能接收信号，通信是单向的，就象灯塔之于航船——灯塔发出光信号而航船只能接收信号以确保自己行驶在正确的航线上。
2、半双工半双工就是指A能发信号给B，B也能发信号给A，但这两个过程不能同时进行。
最典型的例子就象我们在影视作品中看到的对讲机一样：007：呼叫总部，请求支援，O V E R 总部：收到，增援人员将在5分钟内赶到，O V E R 007：要5分钟这么久！要快呀！O V E R 总部：……G A M E O V E R 在这里，每方说完一句话后都要说个OVER，然后切换到接收状态，同时也告之对方——你可以发言了。
如果双方同时处于收状态，或同时处于发状态，便不能正常通信了。
3、全双工全双工比半双工又进了一步。
在A给B发信号的同时，B也可以给A发信号。
典型的例子就是打电话。
A：我跟你说呀…… B：你先听我说，情况是这样的…… A和B在说的同时也能听到对方说的内容，这就是全双工。
对于全双工以太，IEEE制订了全双工/流控制标准，该标准对全双工方式下的流控制机制做了具体的规定。
在各以太标准（10/100/1000 Base）中，除100 Base T4之外，均具有全双工能力，但在实际应用中，似乎只有Gb以太（即千兆以太）才使用全双工方式。
以太网的MAC协议是CSMA/CD，但在全双工以太中是不需要冲突检测（CD）的。
这能使Gb以太突破40余米的段长限制（更准确地说是41.2m，这个数据可以根据IEEE定时规则的限制计算出来，这里就不详细介绍了）。
在实际应用中如果需要网络中的某个站点能工作在全双工方式下，则必须在该站点安装支持全双工的网卡，并要求与全双工站点连接的HUB/路由器等连网设备配备有全双工端口。
这样看来，如果希望工作在全双工方式下，首先要有硬件的支持。
半双工和全双工以太网
半双工和全双工以太网半双工（half-duplex）是指传输过程中同时只能向一个方向传输。
一方的数据传输结束之后，另外一方再回应。
也就是说同时只有一个节点能够传输，如果两个节点同时传输数据的话，网络中就会出现拥堵。
半双工以太网采用CSMA/CD协议，以防止产生冲突。
如果产生冲突，就允许重传。
如果使用集线器组建以太网，则必须工作在半双工模式，因为端站点必须能够检测到冲突。
在Cisco看来，半双工以太网-典型的为10BaseT，只有30%～40%的效率。
因为一个大的10BaseT网络通常最多只给出3～4Mb/s的带宽。
全双工以太网使用两对电缆线，而不像半双工模式那样使用一对电缆线。
全双工模式在发送设备的发送方和接收设备的接收方之间采用点到点的连接，这就意味着在全双工数据传送方式下，可以得到更高的传输速率。
由于发送数据和接收数据是在不同的电缆线上完成的，因此不会产生冲突。
全双工以太网之所以不会产生冲突，是因为它就像带多个入口的高速公路，而不是像半双工方式所提供的只有一条入口的路。
全双工以太网能够在两个方向上提供100%的效率。
比如，可以用运行在全双工方式下的10Mb/s以太网得到20Mb/s的传输速率，或者将FastEthernet的传输速率提高200Mb/s，这是很了不起的。
但是，这种速率有时被称为聚合速率，也就是说，你需要获得100%的效率，就像生活中的事情一样，这不可能完全得到保证，如图1-43所示。
全双工以太网可以用于下列三种情况。
交换机到主机的连接。
交换机到交换机的连接。
使用交叉电缆的从主机到主机的连接。
最后，请记住下列重点。
在全双工模式下，不会有冲突域。
专用的交换机端口可用于全双工结点。
主机的网卡和交换机端口必须能够运行在全双工模式下。
半双工意味着同一媒体的发送和接收是异步进行的。
全双工则相反，有单独的发送和接收通路。
全双工链路是扩展快速以太网（100Mbps）的关键。
全双工的链接网段不能超过两个设备，可以是网卡或交换机端口。
单工通信、半双工通信和全双工通信
单工通信、半双工通信和全双工通信数据通信中，数据在线路上的传送方式可以分为单工通信、半双工通信和全双工通信三种。
所谓单工通信：是指消息只能单方向传输的工作方式。
例如遥控、遥测(一部分)，就是单工通信方式。
单工通信信道是单向信道，发送端和接收端的身份是固定的，发送端只能发送信息，不能接收信息；接收端只能接收信息，不能发送信息，数据信号仅从一端传送到另一端，即信息流是单方向的。
通信双方采用“按——讲”（Push To Talk,PTT）单工通信属于点到点的通信。
根据收发频率的异同，单工通信可分为同频通信和异频通信。
半双工通信：是指数据可以沿两个方向传送，但同一时刻一个信道只允许单方向传送，因此又被称为双向交替通信。
（信息在两点之间能够在两个方向上进行发送，但不能同时发送的工作方式。
）半双工方式要求收发两端都有发送装置和接收装置。
由于这种方式要频繁变换信道方向，故效率低，但可以节约传输线路。
半双工方式适用于终端与终端之间的会话式通信。
方向的转变由软件控制的电子开关来控制的。
例如：无线对讲机就是一种半双工设备，在同一时间内只允许一方讲话。
全双工是指在通信的任意时刻，线路上可以同时存在A到B和B到A的双向信号传输。
在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传送。
全双工方式无需进行方向的切换，因此，没有切换操作所产生的时间延迟，这对那些不能有时间延误的交互式应用（例如远程监测和控制系统）十分有利。
比如，电话机则是一种全双工设备，其通话双方可以同时进行对话。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

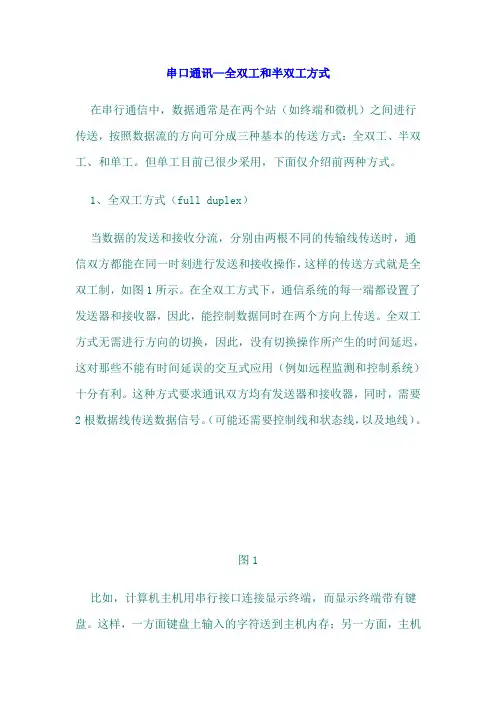

串口通讯—全双工和半双工方式
串口通讯—全双工和半双工方式在串行通信中，数据通常是在两个站（如终端和微机）之间进行传送，按照数据流的方向可分成三种基本的传送方式：全双工、半双工、和单工。
但单工目前已很少采用，下面仅介绍前两种方式。
1、全双工方式（full duplex）当数据的发送和接收分流，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工制，如图1所示。
在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传送。
全双工方式无需进行方向的切换，因此，没有切换操作所产生的时间延迟，这对那些不能有时间延误的交互式应用（例如远程监测和控制系统）十分有利。
这种方式要求通讯双方均有发送器和接收器，同时，需要2根数据线传送数据信号。
（可能还需要控制线和状态线，以及地线）。
图1比如，计算机主机用串行接口连接显示终端，而显示终端带有键盘。
这样，一方面键盘上输入的字符送到主机内存；另一方面，主机内存的信息可以送到屏幕显示。
通常，往键盘上打入1个字符以后，先不显示，计算机主机收到字符后，立即回送到终端，然后终端再把这个字符显示出来。
这样，前一个字符的回送过程和后一个字符的输入过程是同时进行的，即工作于全双工方式。
2、半双式方式（half duplex）若使用同一根传输线既作接收又作发送，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式就是半双工制，如图2所示。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。
收/发开关实际上是由软件控制的电子开关。
图2当计算机主机用串行接口连接显示终端时，在半双工方式中，输入过程和输出过程使用同一通路。
有些计算机和显示终端之间采用半双工方式工作，这时，从键盘打入的字符在发送到主机的同时就被送到终端上显示出来，而不是用回送的办法，所以避免了接收过程和发送过程同时进行的情况。
单工、半双工和全双工的定义
单工、半双工和全双工的定义
串行通讯的基本概念：与外界的信息交换称为通讯。
基本的通讯方式有并行通讯和串行通讯两种。
一条信息的各位数据被同时传送的通讯方式称为并行通讯。
并行通讯的特点是：各数据位同时传送，传送速度快、效率高，但有多少数据位就需多少根数据线，因此传送成本高，且只适用于近距离（相距数米）的通讯。
一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。
串行通讯的特点是：数据位传送，传按位顺序进行，最少只需一根传输线即可完成，成本低但送速度慢。
串行通讯的距离可以从几米到几千米。
根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。
信息只能单向传送为单工；信息能双向传送但不能同时双向传送称为半双工；信息能够同时双向传送则称为全双工。
串行通讯又分为异步通讯和同步通讯两种方式。
在单片机中，主要使用异步通讯方式。
MCS_51单片机有一个全双工串行口。
全双工的串行通讯只需要一根输出线和一根输入线。
数据的输出又称发送数据（TXD），数据的
输入又称接收数据（RXD）。
串行通讯中主要有两个技术问题，一个是数据传送、另一个是数据转换。
数据传送主要解决传送中的标准、格式及工作方式等问题。
数据转换是指数据的串并行转换。
具体说，在发送端，要把并行数据转换为串行数据；而在接收端，却要把接收到的串行数据转换为并行数据。
知己情，是我们需要用生命去珍惜和呵护的情意。
然而这个时代，情意似乎越来越廉价，从深交到陌生。
若你遇到知己情，别忘了好好珍惜。
描述单工半双工和全双工三种数据传输方式的区别
描述单工半双工和全双工三种数据传输方式的区别数据传输是通信领域中最重要的一部分，而在数据传输中，单工、半双工以及全双工是常见的三种传输方式。
它们分别有着不同的优点和缺点，同时也适用于不同的场合。
在本文中，我们将详细探讨一下这三种数据传输方式的区别。
首先，单工传输方式指的是仅有一个方向上的数据传输，即在数据传输的过程中只有一个方向的通信。
在这种情况下，数据传输的一端可以发出数据，而另一端则只能接收数据，不能发送数据。
单工方式一般适用于数据量较小或传输速率要求不高的应用中，比如广播和遥控等场合。
例如电视信号、电台广播等都是单向传输数据，而这些数据不需要进行确认和反馈，因此采用单工传输方式是完全可以实现的。
其次，半双工传输方式指的是在两个设备之间实现双向数据传输，但是每次只能有一个设备在发送数据，而另一个设备则只能接收数据。
半双工传输常常应用于需要交替发送和接收数据的应用场合，例如对讲机、电视机顶盒等。
在这种模式下，每个设备都要等待对方完成数据传输后才能开始传输自己的数据。
半双工方式的一个主要优点是它只需要半的传输带宽，与全双工相比，可以节省大量的带宽资源。
然而，这种传输方式受到带宽受限和容错性较弱的缺点限制。
最后，全双工传输方式指的是两个设备之间可以同时发送和接收数据，而且数据流可以同时进行。
全双工方式通常应用于需要快速、高效传输数据的场景中，例如在线视频、语音通话等。
全双工传输主要优点在于它提供了更快、更可靠的数据传输速度，没有容错性缺陷，因此也适合用于数据互传等重要领域。
在总体上，三种传输方式各有优缺点，应用场合不同，拥有不同的适合性。
单工传输方式主要适合于数据量较小或传输速率不高的场合。
半双工传输方式主要应用于需要轮流发送和接收数据的场合。
全双工传输方式则适用于高速、高效的数据传输场合。
当选择传输方式时，重要的是要选择最适合任务的传输方式。
为了总结这三种模式的区别，我们可以从以下几个方面进行对比：1. 传输方向：单工传输是单向的，只有sender发送数据，receiver只接收数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全双工与半双工知识
半双工定义
半双工(Half Duplex)数据传输指数据可以在一个信号载体的两个方向上传输，但是不能同时传输。
例如，在一个局域网上使用具有半双工传输的技术，一个工作站可以在线上发送数据，然后立即在线上接收数据，这些数据来自数据刚刚传输的方向。
像全双工传输一样，半双工包含一个双向线路(线路可以在两个方向上传递数据)。
数据通信中，数据在线路上的传送方式可以分为单工通信、半双工通信和全双工通信三种。
半双工通信：半双工通信是指数据可以沿两个方向传送，但同一时刻一个信道只允许单方向传送，因此又被称为双向交替通信。
若要改变传输方向，需由开关进行切换。
半双工方式要求收发两端都有发送装置和接收装置。
由于这种方式要频繁变换信道方向，故效率低，但可以节约传输线路。
半双工方式适用于终端与终端之间的会话式通信。
半双工即Half duplex Communication，是指在通信过程的任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。
收/发开关实际上是由软件控制的电子开关。
当计算机主机用串行接口连接显示终端时，在半双工方式中，输入过程和输出过程使用同一通路。
有些计算机和显示终端之间采用半双工方式工作，这时，从键盘打入的字符在发送到主机的同时就被送到终端上显示出来，而不是用回送的办法，所以避免了接收过程和发送过程同时进行的情况。
编辑本段半双工解析
半双工传输是指接收与发送共用一个载波信道，但同一时刻只能发送或只能接收数据的传输方式。
例如，局域网中的半双工数据传输方式是指：一个工作站发送数据，然后立即在同一信道上接收来自相同方向上的数据。
另一方面，全双工传输（Full Duplex Transmission）指同时发生在两个方向上的一种数据传输方式。
例如：无线电话机就是一种半双工设备，在同一时间内只允许一方讲话。
相反，电话机则是一种全双工设备，其通话双方可以同时进行对话。
当某局域网中的两台计算机在实现通信时，同一时刻只能在同一方向上传送数据，这是因为大多数局域网中使用的基带网络都只支持单个信号。
换句话说，基带网络采用的是半双工工作模式。
只要有合适的设备支持，在某些特定类型的局域网中实现全双工通信是完全可能的。
关键是首先解决每个方向上的通信流量信道问题。
该问题能否解决主要取决于所使用的网络媒体。
如：同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，所以其不具备在两个方向上同时运行通信流量的物理方式，除非每次连接时另安装两根电缆这样也可支持运行。
另一方面，双绞线电缆由两根具有绝缘保护层的铜导线组成，所以在理论上，使用双绞线电缆作为媒体的网络能
实现全双工模式，当前有些制造商正在努力在以太网设备上实现此过程。
从本质上看，全双工以太网在现有网络基础上双倍提高了通信吞吐量。
全双工和半双工区别
全双工（Full Duplex）是指在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。
目前的网卡一般都支持全双工。
半双工（Half Duplex），所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一条窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。
早期的对讲机、以及早期集线器等设备都是基于半双工的产品。
随着技术的不断进步，半双工会逐渐退出历史舞台。
1、半双工传输模式采用载波侦听多路访问/冲突检测。
传统的共享型LAN以半双工模式运行，线路上容易发生传输冲突。
与集线器相连的节点（即多个节点共享一条到交换机端口的连接）必须以半双工模式运行。
因为这种节点必须能够冲突检测。
类似于单车道桥梁。
2、全双工传输模式可以用于点到点以太网连接和快速以太网连接，同时不会发生冲突，因为他们使用双绞线中两条不同线路。
类似于双车道桥梁。
3、一般在网卡的高级属性里可以修改网卡的双工类型，默认是自动协商。
交换机上有Duplex灯，如果亮表示工作在全双工方式。
目前绝大多数的交换机均能自动识别与支持双工方式，无需手工设置。
全双工资料
全双工即Full duplex Communication，是指在通信的任意时刻，线路上存在A 到B和B到A的双向信号传输。
在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传送。
全双工方式无需进行方向的切换，因此，没有切换操作所产生的时间延迟，这对那些不能有时间延误的交互式应用（例如远程监测和控制系统）十分有利。
这种方式要求通讯双方均有发送器和接收器，同时，需要2根数据线传送数据信号。
（可能还需要控制线和状态线，以及地线）。
比如，计算机主机用串行接口连接显示终端，而显示终端带有键盘。
这样，一方面键盘上输入的字符送到主机内存；另一方面，主机内存的信息可以送到屏幕显示。
通常，往键盘上打入1个字符以后，先不显示，计算机主机收到字符后，立即回送到终端，然后终端再把这个字符显示出来。
这样，前一个字符的回送过程和后一个字符的输入过程是同时进行的，即工作于全双工方式。
电话线也是二线全双工信道。
由于采用了回波抵消技术，双向的传输信号不致混淆不清。
双工信道有时也将收、发信道分开，采用分离的线路或频带传输相反方向的信号，如回线传输。
双向半双工无线通信
双向半双工无线通信IC TH7122
射频通信技术TH7122的组成结构
TH7122是可编程无线收发芯片。
它可应用于低功耗多通道或单通道半双工数据传输系统，可工作在ISM频段(300~930MHz)。
在可编程用户模式下，通过使用一个外部压控振荡变容二极管使它的最低工作频率可低至27MHz。
TH71221 的内部结构包括：可变增益的低噪声放大器(LNA)、混频器、中频放大器、FSK解调器、运算放大器(OA1，OA¬2)、ASK解调器、控制逻辑串行接口(SCI)、功率放大器(PA)、锁相环合成器等。
它的主要模块是一个可编程的锁相环合成器，在发射模式下产生载波频率，可以采用FSK/ASK两种调制方式。
在接收模式下产生本地振荡信号，采用超外差接收方式。
在接收模式下，TH7122可看成是一个传统的超外差接收器。
射频输入信号经低噪声放大器放大后翻转进入混频器，通过混频器混频产生中频(IF)信号。
在中频处理阶段，该信号在送入解调器之前被放大和滤波。
RSSI信号经过混频后置于RSSI引脚上，解调后，TH7122从引脚OUT-DTA输出解调信号。
在发送模式下，压控振荡器(VCO)输出的信号直接送入功率放大器。
压控振荡器的频率此时就是载波频率。
主要性能
TH7122 的主要工作参数可由一个串行接口编程设定，使用非常方便并且具有灵活性。
该芯片的接收灵敏度可达-105dBm(FSK)/-107dBm(ASK)，可编程输出功率为-20dBm~+10dBm，在直接压控振荡调制模式下，最大数据数率可达115Kbps。
FSK 模式下，它的最大频偏为+/-2.5~+ /-80KHz。
TH7122有两种不同的使用模式：单机用户模式(SUM)和可编程用户模式(PUM)。
在单机用户模式下，它可以配置成以下4个固定频点之一：433.92MHz、868.3MHz、315MHz和915MHz。
在可编程用户模式下，它可工作在最低27MHz~930MHz的频率范围内，可通过SCI进行编程。
TH7122可以工作在4种不同的状态下：待机状态、发送状态、接收状态和空闲状态。
空闲状态时仅振荡器和锁相环在工作，它的待机电流仅为50nA。
它具有低电压(2.2V-5.5V)，非常适合低功耗设计要求。
该芯片所需的外围元件非常少，所以它可以很方便地与一个微控制器加上少数外围元件构成一个完整的RF收发系统。
RS-485标准
RS-485标准是半双工通信协议，RS-485适用于收发双方共享一对线进行通信，也适用于多个点之间共享一对线路进行总线方式联网，但通信只能是半双工的，线路如图5-10所示。
典型的RS232到RS422/485转换芯片有：MAX481/483/485/487/488/489/490/491，SN75175/176/184等等，它们均只需单一+5v电源供电即可工作（芯片内部采用电荷泵方式升压）。
