Infolytica软件电磁铁解决方案
Infolytica 软件介绍
www.hiபைடு நூலகம்
3
Infolytica－公司介绍
Infolytica自1978年成立以来，一直致力于电磁场有限元分析领域的技术 研究和开发。作为众多电磁软件新技术的创始人和领导者， Infolytica公 司专注于为电磁设计工程师提供完整解决方案。 Infolytica产品系列主要包含MagNet, ElecNet, ThermNet, OptiNet, 等软件， 使得二维和三维的电场、磁场以及热场的独立及耦合分析在同一界面下轻 松进行。 Infolytica公司在著名的国际期刊、会议上发表了400多篇计算电磁、计算 机工程等领域的论文，并出版了一些行业书籍。 Infolytica软件成为全世界设计者进行中低频电磁分析的首选软件，不断 为航空、航天、汽车、耐用电器、电力、医疗设备、电子产品、通讯和微 波设备等行业以及科研教育等领域提供复杂磁场、电场、热场问题的解决 方案。
INFOLYTICA 电磁场分析软件
海基科技
1
内容
公司介绍
软件介绍 磁场－MagNet
温度场－ThermNet
优化－OptiNet 外部脚本
电机设计－MotorSolve
电场－ElecNet 成功案例
动态
2
Infolytica－公司介绍 1977是GE公司的技术顾问。1978正式成立，是世界第一个商业电磁场分 析软件公司。公司总部设在 Montreal, Canada, 在英国设有分公司,在全 球各地设有代理公司。 公司的创始人： Peter Silvester 博士－ 第一个把有限元方法应用到电磁场领域的奠基人。 David Lowther 博士－ 公司总裁，McGill大学电气工程系系主任， 国际电磁计算协会(COMPUMAG)常任理事及副总裁。 Ernest Freeman 博士公司副总裁，英国帝国理工学院终生教授。 Jon Webb 博士公司副总裁，McGill大学教授。
infolytica magnet磁化曲线拟合方式
infolytica magnet磁化曲线拟合方式

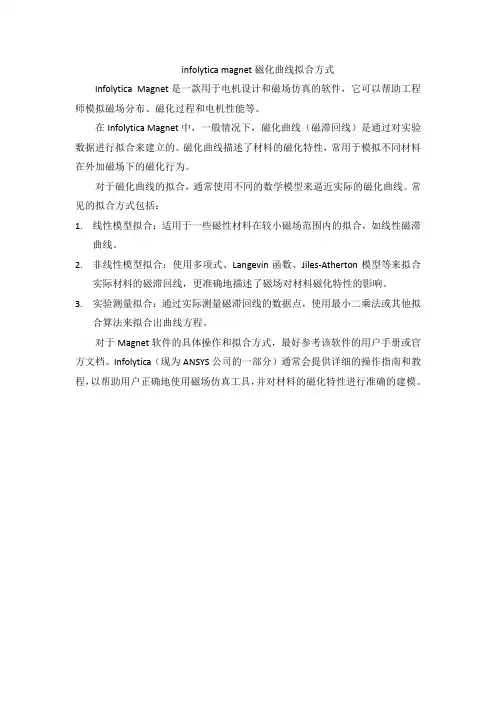

Infolytica Magnet是一款用于电机设计和磁场仿真的软件，它可以帮助工程师模拟磁场分布、磁化过程和电机性能等。
在Infolytica Magnet中，一般情况下，磁化曲线（磁滞回线）是通过对实验数据进行拟合来建立的。
磁化曲线描述了材料的磁化特性，常用于模拟不同材料在外加磁场下的磁化行为。
对于磁化曲线的拟合，通常使用不同的数学模型来逼近实际的磁化曲线。
常见的拟合方式包括：
1.线性模型拟合：适用于一些磁性材料在较小磁场范围内的拟合，如线性磁滞
曲线。
2.非线性模型拟合：使用多项式、Langevin函数、Jiles-Atherton模型等来拟合
实际材料的磁滞回线，更准确地描述了磁场对材料磁化特性的影响。
3.实验测量拟合：通过实际测量磁滞回线的数据点，使用最小二乘法或其他拟
合算法来拟合出曲线方程。
对于Magnet软件的具体操作和拟合方式，最好参考该软件的用户手册或官方文档。
Infolytica（现为ANSYS公司的一部分）通常会提供详细的操作指南和教程，以帮助用户正确地使用磁场仿真工具，并对材料的磁化特性进行准确的建模。
infolytica电场仿真流程
infolytica电场仿真流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 模型建立打开 Infolytica 软件并创建一个新的项目。
Infolytica电磁分析软件

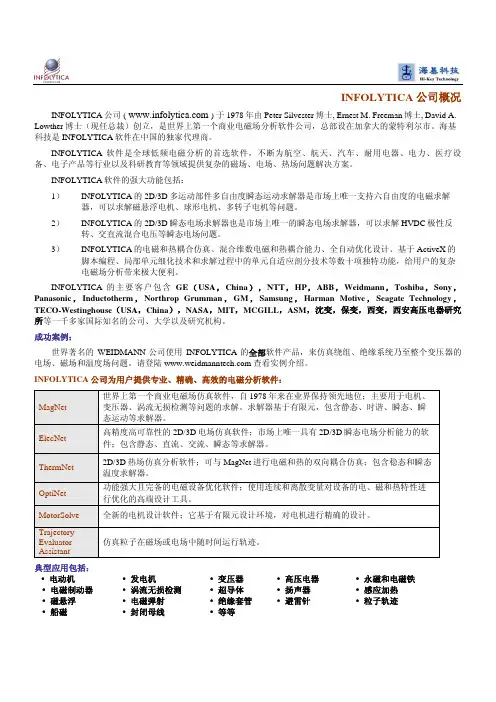

INFOLYTICA公司概况INFOLYTICA公司 ( ) 于1978年由Peter Silvester博士, Ernest M. Freeman博士, David A. Lowther博士（现任总裁）创立，是世界上第一个商业电磁场分析软件公司，总部设在加拿大的蒙特利尔市。
