制药厂废水处理方案全解
制药厂污水处理方案
制药厂污水处理方案制药厂污水处理方案1.引言本文档旨在制定一套完善的制药厂污水处理方案，以确保厂区内的废水能够得到有效处理，达到环境保护和合规要求。
2.污水产生情况2.1 污水来源详细列出制药厂内各个区域和生产环节产生的污水来源，包括但不限于工艺废水、冲洗废水和生活污水。
2.2 污水性质描述不同来源污水的基本性质，包括水流量、COD（化学需氧量）、BOD（生化需氧量）、SS（悬浮物）等关键参数。
3.收集和预处理3.1 污水收集系统详细介绍设计和安装污水收集系统的方案，包括管道布置、泵站设置以及对应的污水收集井和格栅等设施。
3.2 污水预处理针对不同的污水性质，制定适当的预处理措施，包括但不限于沉淀、调节pH值、过滤、筛分等方法，以提高后续处理效果。
4.主要处理工艺4.1 生物处理介绍采用的生物处理工艺，如活性污泥法、好氧处理、厌氧处理等，包括系统设计、反应器配置、氧化剂投加等细节。
4.2 物化处理描述采用的物化处理工艺，如混凝、絮凝、沉淀、吸附等，包括工艺参数、药剂投加和处理设备的选择。
4.3 膜技术介绍可能采用的膜分离技术，如超滤、纳滤、反渗透等，包括膜材选择、膜组件布置和操作维护要求。
5.污泥处理详细说明对产生的污泥进行处理和处置的方法，包括污泥脱水、消化、回收利用和最终处置等措施。
6.辅助设施和能源回收利用6.1 氧化沟和曝气装置描述氧化沟和曝气装置（如曝气池、曝气管等）的设计和安装，以提供足够的氧气供给生物处理过程。
6.2 能源回收利用探讨可能的能源回收途径，如沼气利用和生物质能回收，以提高污水处理系统的自给自足程度和可持续性。
7.控制和监测7.1 控制系统详细描述自动控制系统的设计和实施，包括监测仪表的选择、设备自动化程度和监控系统等。
7.2 监测和数据采集介绍监测系统的安排和实施，包括参数监测、数据采集和报警系统，以确保污水处理过程的可控性和稳定性。
8.安全与环保8.1 安全设施描述水处理系统中所需的安全设施，包括防爆设备、泄漏报警装置、应急排放装置等，以防止事故和应对突发情况。

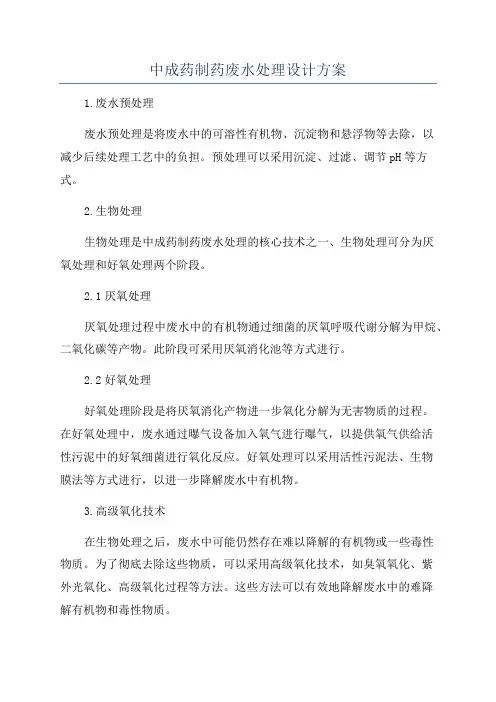

中成药制药废水处理设计方案
中成药制药废水处理设计方案
1.废水预处理
废水预处理是将废水中的可溶性有机物、沉淀物和悬浮物等去除，以
减少后续处理工艺中的负担。
预处理可以采用沉淀、过滤、调节pH等方式。
2.生物处理
生物处理是中成药制药废水处理的核心技术之一、生物处理可分为厌
氧处理和好氧处理两个阶段。
2.1厌氧处理
厌氧处理过程中废水中的有机物通过细菌的厌氧呼吸代谢分解为甲烷、二氧化碳等产物。
此阶段可采用厌氧消化池等方式进行。
2.2好氧处理
好氧处理阶段是将厌氧消化产物进一步氧化分解为无害物质的过程。
在好氧处理中，废水通过曝气设备加入氧气进行曝气，以提供氧气供给活
性污泥中的好氧细菌进行氧化反应。
好氧处理可以采用活性污泥法、生物
膜法等方式进行，以进一步降解废水中有机物。
3.高级氧化技术
在生物处理之后，废水中可能仍然存在难以降解的有机物或一些毒性
物质。
为了彻底去除这些物质，可以采用高级氧化技术，如臭氧氧化、紫
外光氧化、高级氧化过程等方法。
这些方法可以有效地降解废水中的难降
解有机物和毒性物质。
4.深度处理
深度处理是对前述处理过程中仍未完全降解的污染物进行进一步处理的步骤。
可以采用吸附、膜分离、化学沉淀等技术对废水中的残留污染物进行吸附、分离和沉淀，以达到更为彻底的废水处理效果。
总之，中成药制药废水处理设计方案包括废水预处理、生物处理、高级氧化技术和深度处理等步骤，通过综合应用多种处理技术，可以有效地去除废水中的有机物、无机物、重金属等污染物，达到环保要求。
制药工厂废水处理方案
制药工厂废水处理方案随着工业的快速发展，制药工厂在生产过程中产生的废水排放问题日益凸显。
为了减少对环境的污染并遵守相关法律法规，制药工厂需要合理设计和实施废水处理方案。
本文将详细介绍一种可行的制药工厂废水处理方案，包括废水的预处理、主要处理工艺以及处理后的废水排放。
1. 废水预处理：- 分类：根据废水的性质和成分，将废水分为有机废水、无机废水和混合废水，以便针对不同废水采取相应的处理措施。
- 控制源头：加强废水的管控和源头减排措施，例如使用更环保的原料和生产技术，减少废水产生的量。
- 调整pH值：制药废水通常具有较高或较低的pH值，通过调整pH值，使其接近中性，以便后续处理工艺的高效进行。
2. 主要处理工艺：- 生化法：通过利用微生物的生物降解能力，降解有机废水中的有害物质。
例如，利用活性污泥工艺或生物膜工艺，将废水中的有机物质转化为无害的CO2和H2O。
- 混凝法：通过加入混凝剂，使废水中的悬浮颗粒、胶体等物质凝聚成较大的团簇，从而便于后续的分离和过滤处理。
- 膜法：利用不同类型的膜，如微滤膜、超滤膜、反渗透膜等，进行废水的分离和浓缩处理。
膜法具有高效、节能的特点，在处理溶解性有机物和无机盐类时效果显著。
- 活性炭吸附：活性炭对有机物和某些无机物具有很强的吸附能力，可以通过设计活性炭吸附塔，将废水中的有害物质吸附在活性炭上，并定期更换和再生活性炭。
3. 处理后的废水排放：- 合规要求：根据国家的环保法律法规和相关标准，制定废水排放的合规要求，确保废水处理后的水质符合规定标准。
- 监测控制：建立废水处理工艺的监测系统，对处理后的废水进行常规监测和检测，及时发现和解决问题，保证排放的水质稳定可靠。
- 二次利用：对处理后的废水，在确保水质安全的前提下，进行二次利用。
例如，可将废水用于冷却系统、喷淋系统和绿化等，减少对自来水的需求，实现资源的循环利用。
制药工厂废水处理方案的设计和实施需要综合考虑废水性质、产生量、处理技术和经济成本等因素。

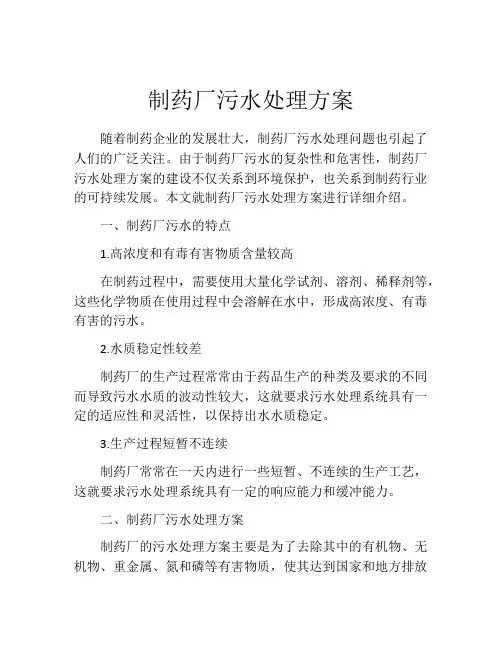

制药厂污水处理方案
制药厂污水处理方案随着制药企业的发展壮大，制药厂污水处理问题也引起了人们的广泛关注。
由于制药厂污水的复杂性和危害性，制药厂污水处理方案的建设不仅关系到环境保护，也关系到制药行业的可持续发展。
本文就制药厂污水处理方案进行详细介绍。
一、制药厂污水的特点1.高浓度和有毒有害物质含量较高在制药过程中，需要使用大量化学试剂、溶剂、稀释剂等，这些化学物质在使用过程中会溶解在水中，形成高浓度、有毒有害的污水。
2.水质稳定性较差制药厂的生产过程常常由于药品生产的种类及要求的不同而导致污水水质的波动性较大，这就要求污水处理系统具有一定的适应性和灵活性，以保持出水水质稳定。
3.生产过程短暂不连续制药厂常常在一天内进行一些短暂、不连续的生产工艺，这就要求污水处理系统具有一定的响应能力和缓冲能力。
二、制药厂污水处理方案制药厂的污水处理方案主要是为了去除其中的有机物、无机物、重金属、氮和磷等有害物质，使其达到国家和地方排放标准，并降低对环境的危害。
下面就详细介绍几种常用的制药厂污水处理方案：1.物理化学处理物理化学处理是一种传统的污水处理方式，它主要是通过物理和化学反应来处理污水。
物理化学处理主要包括：调节pH值、混凝、沉淀、过滤和吸附等过程。
物理化学处理的优点是处理效率高，能去除多种污染物，但它的缺点也是十分明显的，即处理过程中对化学试剂和溶剂的消耗较多，处理成本较高。
2.生物处理生物处理是一种利用微生物和生物反应器进行的污水处理方式，它能去除大部分有机物和氮、磷等有害物质。
生物处理分为活性污泥法、生物膜法和生物滤池法三种。
活性污泥法和生物膜法处理效率高、用地面积较小，但运行成本较高。
生物滤池法管理方便、成本低，但处理效率较低。
生物处理的优点是处理成本低，出水水质好，但它的缺点也比较明显，即对于制药厂排放的含有抗生素、抗菌药物等特殊药物的废水存在一定的处理难度。
3.混合处理混合处理是将物理化学和生物处理相结合，以克服单一污水处理方法不足的情况。
制药厂废水常见处理方法
制药厂废水常见处理方法1.生化处理法：通过生物反应器中的微生物群体降解有机污染物，将其转化为二氧化碳和水。
生化处理常用的方法包括活性污泥法、厌氧消化法和生物膜法等。
这些方法能够有效去除制药厂废水中的有机物，且运行成本相对较低。
2.吸附法：利用吸附剂将废水中的污染物吸附到固体表面，从而实现废水的净化。
常用的吸附剂包括活性炭、固定化微生物、分子筛等。
吸附法能够去除废水中的有机物和重金属离子，但吸附剂的再生和废渣处置是需要考虑的问题。
3.氧化法：采用氧化剂将废水中的有机污染物进行氧化降解。
常用的氧化剂包括臭氧、高级氧化剂（如过氧化氢、二氧化氯）、超声波氧化等。
氧化法对于难降解的有机污染物具有较好的处理效果，但运行成本较高且废水中的污染物转化产物需要进一步处理。
4.色谱法：利用色谱技术对废水中的有机物进行分离和检测。
常用的色谱方法包括气相色谱、液相色谱等。
色谱法能够对制药厂废水中的有机物进行定性和定量分析，为后续的处理提供重要参考。
5.反渗透法：利用反渗透膜对废水进行分离和浓缩，从而实现废水的净化和浓缩处理。
反渗透法适用于废水中溶解性离子和有机物的去除，但能耗较高。
6.光催化法：利用光催化剂和光能对废水进行降解和去除污染物。
典型的光催化剂有二氧化钛。
光催化法具有高效、无毒和无二次污染等优点，但需要光源供能和光催化剂的再生问题。
7.植物处理法：利用植物的吸收作用对废水进行净化。
植物处理法适用于废水中低浓度的有机污染物和重金属离子的处理，且对植物本身具有保护作用。
需要指出的是，针对不同制药厂废水的特性和废水排放标准的要求，选择适当的处理方法进行废水处理是至关重要的。
同时，不同处理方法的组合运用、废水预处理以及处理后的污泥和固体废物的处理也是重要的问题需要解决。
制药厂废水处理的综合考虑，能够保证废水达标排放，减少对环境的污染和破坏。
制药厂污水处理方案
制药厂污水处理方案制药厂是一种生产药品的企业，这类企业在药品生产过程中会产生大量的废水。
这些污水中含有各种有毒有害的物质，如果不加以处理直接排放到自然环境中，会给生态环境造成严重的污染，影响人类生存和健康。
因此，制药厂必须采取有效的污水处理方案，将产生的废水处理干净后再排放出去。
一、污水处理工艺流程制药厂污水处理方案的核心是污水处理工艺流程。
污水处理过程通常包括以下几个步骤：1、预处理：将污水中的大颗粒物质如悬浮固体、沉淀物、脂肪等通过格栅、沉砂池、溜槽等设备进行去除。
2、生化处理：通过菌群的代谢代谢将废水中有机物质分解为可生物降解的物质，例如：BOD、COD 等。
生化处理是目前最常用的废水处理工艺。
3、物理处理：通过化学药剂或物理方法，提取化学污染物质（如重金属、氨氮等）并杀灭繁殖和存活的微生物，例如：深层过滤法、中和法、氧化法等。
4、消毒处理：主要是针对排放水进行消毒杀菌，防止排放污水造成对周边环境、水源等带来的危害与影响，常见消毒方法：臭氧消毒、紫外线消毒、氯气消毒等。
5、后期处理：通常是对污水中的部分化学物质、直径小于微米级别的细菌及一些不易及时去除的有机物通过活性炭或其他吸附剂进行吸附除治，以此来达到更高的治理效果。
二、污水处理方案的选择制药厂污水处理方案的设计与选择必须充分考虑到不同废水来源、废水组成、排放标准等因素。
不同的工艺方案存在的优缺点不同，这需要结合实际情况选择合适的方案。
1、生化处理工艺生化处理是目前最常用的废水处理工艺。
ComAOB、UASB生化工艺、ABA/OBA生化工艺、SBR生物处理工艺、MBR生物处理工艺等都是比较常用的生化处理工艺方案。
在生化处理过程中，菌群的代谢产物有时会对环境带来一定的负面影响，例如产生臭味、引起人体不适等，需要加强气味控制和处理。
2、物理化学处理工艺物理化学处理工艺主要包括深层过滤法、中和法、氧化法等。
该方案不需要生物菌群的参与，处理效率高，能够处理含有大量重金属的污水，但该工艺方案的设备成本比生化处理更高，能耗也较大。
中药制药废水处理方案
中药制药废水处理方案中药制药废水是指中药制药过程中所产生的废水，在含有大量的有机物和残留药物的情况下，对环境和生态系统造成了严重的影响。
因此，科学有效地处理中药制药废水显得尤为重要。
本文将介绍一种常用的中药制药废水处理方案。
中药制药废水处理方案通常由预处理、生物处理和深度处理三个步骤组成。
1.预处理预处理旨在去除中药制药废水中的悬浮物、沉淀物和可溶性有机物等。
常用的预处理方法有：1.1 沉淀池通过建立沉淀池来使颗粒状物质脱离废水，并形成污泥。
该方法适用于废水中有较高悬浮物含量的情况。
1.2 气浮法利用气体分离物质，通过溶气气泡在废水中浮起悬浮物，然后采用刮板或斜板机构收集上浮物。
气浮法适用于含有小颗粒悬浮物的废水处理。
1.3 药剂沉淀将适量的化学药剂(如铁盐、铝盐等)添加到废水中，与废水中的悬浮物和胶体发生化学反应使其沉淀下来，在中药制药废水处理中已得到广泛应用。
2.生物处理生物处理是将废水中的有机物通过微生物代谢分解和吸附降解为无害物质的过程。
常用的生物处理方法有：2.1 厌氧消化反应器厌氧消化反应器是一种通过微生物在无氧环境下将有机物转化为甲烷和二氧化碳的装置。
该方法适用于有机物浓度较高、有机负荷大的废水处理。
2.2 好氧生物反应器好氧生物反应器是利用好氧微生物将废水中的有机物降解为水和二氧化碳的装置。
常用的好氧生物反应器有活性污泥法和固定床法等。
2.3 植物修复法植物修复法是通过植物的吸附和代谢作用去除废水中的有机污染物。
常用的植物有菖蒲、芦苇、水蕹等。
该方法适用于废水中有机负荷较低的情况。
3.深度处理深度处理主要是通过进一步的物理和化学处理，去除生物处理后的残余有机物和微量污染物。
常用的深度处理方法有：3.1 活性炭吸附活性炭具有很强的吸附作用，可以去除废水中的有机物、色度物质和微量污染物。
该方法适用于有机物浓度较低的废水处理。
3.2 高级氧化技术高级氧化技术包括臭氧氧化、紫外光氧化和过氧化氢氧化等，可以有效地去除废水中的难降解有机物和微量污染物。
制药废水的处理方法
制药废水的处理方法
1.生物处理法。
生物法是目前应用最广泛的废水处理方法之一，其主要原理是利用微
生物对有机物进行分解和转化，从而将有机物分解为无机物。
生物法分为
好氧生物处理和厌氧生物处理两种。
好氧生物处理用氧气作为氧化剂，将
废水中的有机物氧化分解；厌氧生物处理则放置废水在有无氧的环境下，
利用厌氧性微生物对有机物进行分解。
2.物理化学处理法。
物理化学处理法主要包括沉淀法、吸附法、氧化还原法等。
沉淀法使
用化学药剂的沉淀作用，将污染物沉淀下来，然后分离固体与液体。
吸附
法则利用吸附剂对污染物进行吸附，将其从废水中除去。
氧化还原法则将
化学物质在氧化还原的过程中，实现对有机物的降解。
3.膜分离技术。
膜分离技术主要是利用半透膜或超滤膜等，将废水中的有机物、固体
颗粒、胶体等物质分离出去，达到处理废水的目的。
4.热唤法。
热唤法是利用加热将水蒸发掉，只留下固体颗粒及溶质。
常用在制药
废水中，将溶液浓缩后形成固体物质。
5.其它方法。
制药废水处理还可以使用多种化学方法，如氧化剂、石灰中和、气浮、电化学法等，综合运用多种方法可以实现更好的废水处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气浮池
• 气浮法是固液分离或液液分离的一种技术。它是 通过某种方法产生大量的微气泡，使废水中密度 接近与水的固体或液体污染物微粒粘附，形成密 度小于水的气浮体。在浮力的作用下，上浮至水 面形成浮渣，进行固液或液液分离。气浮法用于 从废水中去除比重小于1的悬浮物、油类和脂肪， 并用与污泥的浓缩。 • 本设计采用加压溶气气浮法。空气在加压条件下 溶于水中，再使压力降至常压，把溶解的过饱和 空气以微气泡的形式释放出来。
SBR反应池
优点：SBR法具有比其他好氧处
理法效果好，占地面积小，投资 省的特点，因而选用SBR法
• • • • • • • SBR工艺特点 (1)工程简单，造价低； (2)时间上有理想推流式反应器的特性； (3)运行方式灵活，脱N除P效果好； (4)良好的污泥沉降性能； (5)对进水水质水量波动适应性好； (6)易于维护管理。
中格栅选型
选HG-800型回转式格 栅除污机，电动机功 率0.55kw，栅条间距 为10-50 mm。隔单栅 倾斜角度为：60 -70 。该格栅结构紧凑、 体积小、重量轻、运 行平稳、维护方便， 可实行手动间断运行 、自动连续运行，对 工作时间和停车时间 等运行周期可自动调 节，具有紧急停车和 过载保护装置 。
曝气沉砂池计算
池子总有效容积：V=Qmaxt×60 • 水流断面积：A=Qmax/v1 • （1）池总宽度：B=A/h2,已知h2 • （2）每个池子宽度：设两座沉砂池n=2，b=B/n • （3）池长：L=v/A • （4）每小时所需空气量:设每m3污水所需空气量d=0.2 m3/m3污水，空气密度 1.293 kg/m3,其中氧气占的质量含量为23.3%,q=dQmax3600 • 求得需要的空气量 • （5）沉砂室设计计算：设沉砂斗为沿池长方向的梯形断面渠道，沉砂斗体积 为 Vo=(a＋a1)×h3¹ ×L/2，沉砂室坡向沉砂斗的坡度为I=0.1～0.5，沉砂斗侧 壁与水平面的夹角α≤55º，a1=0.5m，h3¹ =0.4m，α=55º ，则砂斗上口宽 a=2h3/tg55º 。 • VO • 超高h1取0.3m，则h3=(b－a1)tg55º /2 • H=h1＋h2＋h3
废水处理工艺
• 物化和生化相结合
• 一级物化处理采用格栅、调节池、沉砂池 、气浮池，主要去除废水沉淀物，中和废 水PH值，调节水质、水量。 • 生化处理拟采用SBR工艺系统。
工艺流程图
烟扎压榨
鼓风机房
进水
中 格 栅
进 水 泵 房
细 格 栅
调 节 池
沉 砂 池
气 浮 池
SBR 反 应 池
出水
剩余污泥 泥饼外运 污泥浓缩脱水
集水井和污水提升泵房
• 本工艺采用自灌式污水提升泵站，与集水井合建，集水 池容积不应小于最大一台水泵5min的出水量，如水泵机组 为自动控制时，每小时启动水泵不得超过6次。考虑用3台 水泵（2用1备），每台水泵的容量为174/2=87 L。集水井 容积采用相当于一台水泵6min的容量，则 W=87×60×6/1000=31.32 m3，有效水深取2m，则集水 池面积为F=31.32/2=15.66 m2。 • 采用SBR工艺，污水处理系统比较简单，工艺管线可以充 分优化，故污水只考虑一次提升。污水经提升后入曝气沉 砂池，然后自流到SBR池。曝气沉砂池、SBR池的相对于 地面的高度分别为5m、5.5m。
SBR法的缺点
• 对自动控制水平要求较高 ，自控系统必须 质量好，运行可靠 。 • 对操作人员技术水平要求较高 。 • 间歇周期运行带来曝气、搅拌、排水、排 泥等设备利用律较低，增大了设备投资和 装机容量。
三种工艺的经济比较
污水处理 流程 基建投资/元 运行费用/元
18925m/ 18975m/ 3785m/d 3785m/d d d 100 75 100 83 100 93
水量（ 废水种类 m3/d） 庆大霉素 1000 +土霉素
处理要求
COD (mg/L) 120 BOD (mg/L) 30 SS (mg/L) 30
废水种类
其中含有庆大霉素及土霉素抗生素，属于 抗生素类废水。
抗生素废水的水质特征
• COD浓度高 • SS浓度较高 • 存在难生物降解物质和有抑菌作用的抗生 素等毒性物质 • 硫酸盐浓度高 • 水质成分复杂 • 水量较小但间歇排放，冲击负荷较高
曝气设备
选SBQ-I型水下曝气 机，1台。型号： SBQ-I/4，叶轮直径 1240 mm，转速 1450r/min，供氧量 3.5kg/h～5.0kg/h， 电动机功率3.7kw， 外形尺寸 700mm×50mm×65 8mm，重量180kg。 主要特点：充氧效率 高、建设投资省、运 转维修方便 。
气浮池计算
• （1）气浮池的有效水深取h，长为l，宽为b。 （2）接触区下端水流上升流速取为v1，上端水流 的上升速度为v2，水力停留时间为t。 注：这里的各个数据都是经验数据，取固定值。
h=2.5m，l=11m，b=11m。 v1=20mm/s，v2=8mm/s，t=15min。
气浮设备
选用TS-I型溶气释放器， 规格8 m，溶气水支管接 口直径25mm，流量0.4 。主要特点：释气完全， 在0.15MPa以上即能释放 溶气量的99%左右，可在 较低的压力下工作，在 0.2MPa以上时即能取得 良好的净水效果，节约能 耗，释出的气泡微细，气 泡平均直径为20-40 ，气 泡密集，附着性能良好 。
• SBR反应过程基质浓度变化规律与推流式反应器是一致的 ，扩散系数低。 • 系统通过好氧/厌氧交替运行，能够在去除有机物的同时 达到较好的脱氮除磷效果。 • 处理流程短，控制灵活，可根据进水水质和出水水质控制 指标处理水量，改变运行周期及工艺处理方法，适应性很 强。 • 系统处理构筑物少、布置紧凑、节省占地。
传统活性 100 法 SBR 78 氧化沟 83
81
83
93
——物化及生化处理参 数计算，设备选择详细 介绍
中格栅
• 格栅，一般斜置在进水泵站之前，主要对 水泵起保护作用，截去废水中较大的悬浮 物和漂浮物。 • 本工艺流程首先采用中格栅，栅条间隙取 20mm。
参数计算——中格栅
• • • • • • • • 栅条的间隙数n=Qmax(sinα)0.5/bhv 栅槽总宽度B=s(n-1)+bn 进水渠道渐宽部分的长度l1=(B－B1)/2tgα1 栅槽与出水渠道连接处的渐窄部分长度l2=l1/2 通过格栅的水头损失h1=β(s/b) sinαkv2/2g 栅后槽总高度H=h＋h1＋h2 栅槽的总长度L=l1＋l2＋0.5＋1.0＋（h+h ）/tgα 每日栅渣量W=86400Q W1/1000K 原水水量Q，取流量总变化系数为Kz，设计流量 Qmax=Kz.Q，栅前水深h，栅前水深与栅前流速v1之间关 系v1=Qmax/Bh（B为渠道宽度），过栅流速v，栅条间隙 宽度，格栅倾角α。
SBR法
序批入反应器中 ，并在反应器充满水后开始曝气，污水中 的有机物通过生物降解达到排放要求后停 止曝气，沉淀一定时间将上清液排出，如 此反复循环。
SBR处理工艺
• 五个处理程序:进水、反应、沉淀、出水、 待机 • 处理构筑物少，可省去初沉池，无二沉池 和污泥处理系统
提升泵房
• 泵房内设有维修间，机电室，操作室。泵 ，电机等在室内安装，电控柜、显示器在 操作室内安装。提升泵房占地面积为 12m×6m，工作间占地面积8m×3m。起 重机选LSX型手动单梁悬挂起重机，起重量 0.5t，起升高度2.5m～12m，跨度6m。
泵机选型
考虑污水提升前水位，污 水总提升流程，采用IF型 离心耐蚀泵，考虑设计提 升高度，设计流量Qmax 。 采用65-50-160型离心耐 蚀泵1台。该泵流量为 12.5m3/h，扬程8m，转 速1450 r/min，轴功率 0.56kw，电动机型号 Y802-4，功率0.75kw， 效率η=60% 。
工艺操作过程
• • • • • ① 进水期 回流污泥吸附、氧化作用 ② 反应期 厌氧—缺氧—好氧的交替 ③沉淀期 沉降时间短，效率高 ④排水期 排出污泥占总污泥的30% ⑤闲置期 微生物恢复活性，反硝化进行脱水
SBR反应池容积计算
设计处理流量Q=41.67(m3/h) BOD/COD=0.55 属高浓度易 生化有机废水 设SBR运行每一周期时间为12h，进水1.0h，反应(曝气) （6.0～7.0h）取7h，沉淀3.0h，排水（0.5h～1.0h）取1h。 周期数:n=24/12= 2 SBR 处理污泥负荷设计为 Ns=0.4 kgBOD/(kgMLSS· d) 根据运行周期时间安排和自动控制特点，SBR反应池设置3个。
抗生素废水的可生化降解性
• 废水的可生化降解能力取决于BOD/COD的比值 • BOD采用微生物来降解有机物，而降解率仅为 14.4～78.6% • COD采用的是强氧化剂，对大多数的有机物可以 氧化到85～95% • 当废水BOD/COD>0.3时，说明废水中有机物可生 化降解。
• 抗生素废水的BOD/COD大于0.3
进水水质
该生物制药厂用生物法生产庆大霉素及土霉 素，进水水量及水质情况：
表2-1 进水及水质 水量（ 废水种类 m3/d） 庆大霉素 1000 +土霉素 COD (mg/L) 2000 BOD (mg/L) 1100 SS (mg/L) 8400
出水水质
污水处理厂污水水质排放标准执行《城镇污 水处理厂污染物排放国家三级标准》，具体水质 如表2-2所示。 表2-2
调节池
• 废水其水质水量都会随时变化，且波动较 大。废水水质水量的变化对废水处理设备 的功能发挥是不利的。为解决这一问题， 设置了调节池，以调节水质和水量。
调节池设计计算
1）池子的实际容积： • 设废水在池内的停留时间T • 根据流量Q T • 则池内的废水量为Q1=Q/24×T • 得出调节池的有效容积V 有效≈Q1 • 设计用调节池的实际容积为V= 1.4*V 有效 2）池子的长宽： • 取池子的有效水深为h1，纵向隔板间距1m • 则调节池的平面面积S=V/ h1 • 取宽B，则长L=S/B • 纵向隔板间距1m，所以隔板数为n个 • 取调节池的超高h
