VerilogHDL语言四位数字频率计课程设计报告
用verilog HDL设计的4位频率计
简单4位数字频率计设计一、 设计要求（1）、利用Verilog HDL 语言行为描述方法，设计一个简单的4位数字频率计； （2）、要求输入标准时钟信号频率为1MHz ，系统可计数频率范围为1Hz~9999Hz ； （3）、系统具有复位信号，且当计数频率发生溢出时能够给出指示信号，计数的频率通过4个共阴数码管进行显示（动态扫描显示）。
二、 系统结构框图4位数字频率计系统结构框图根据设计要求，输入系统的标准时钟信号要先经过分频后得到一个周期为2s 占空比50%的信号，用来对输入信号采样，得到采样信号GA TED_CLK ；为了能够控制计数模块对采样的信号进行正常计数及保存计数后的频率，这要求，要在计数器刚好完成计数后立即将数据输出给显示部分进行显示，并且要为下次计数做好准备，因此数据信号处理部分还要有产生控制计数器的两个信号LOAD 和COUNTER_CLR ，LOAD 信号控制计数完成后的数据及时输出给显示，COUNTER_CLR 信号控制计数器清零；计数模块就是完成对采样信号的计数，并当计数发生溢出时产生溢出信号FLOW_UP ；显示控制模块要完成将计数模块输入的信号进行译码显示。
三、 信号描述测试信号采样原理：Signal for testTo displaySignal for testGA TED_CLK 、LOAD 、COUNTER_CLR 信号的关系：COUNTER_CLRGATED_CLKLOAD四、 Verilog 程序各子模块verilog 程序：（1）信号处理模块_verilog ： moduleFREQUENCY_COUNTROL_BLOCK(GATED_CLK,LOAD,COUNTER_CLR,CLK_IN,SIGNA L_TEST,RESET); output GATED_CLK; output LOAD; output COUNTER_CLR; input CLK_IN; input SIGNAL_TEST; input RESET; reg LOAD; reg COUNTER_CLR; reg DIVIDE_CLK; reg[19:0] cn; reg A1,A2;//信号分频：由CLK_IN 得到分频后的信号DIVIDE_CLK(0.5Hz) always @(posedge CLK_IN) begin if(RESET) begin DIVIDE_CLK<=0; cn<=0;endelse if(cn==1000000)begincn<=0;DIVIDE_CLK<=~DIVIDE_CLK;endelsecn<=cn+1;end//频率计数控制信号的产生：产生LOAD信号和COUNTER_CLR信号always @(posedge SIGNAL_TEST)beginA1<=~DIVIDE_CLK;endalways @(posedge SIGNAL_TEST)beginA2=A1;endalways @(A1 or A2)beginLOAD=A1&&(!A2);endalways @(posedge SIGNAL_TEST)COUNTER_CLR=LOAD;//产生驱动计数模块的信号GATED_CLK，也就是被计数模块检测的信号assign GATED_CLK=SIGNAL_TEST&DIVIDE_CLK;endmodule（2）、计数器模块：moduleFREQUENCY_COUNTER_BLOCK(COUT,FLOW_UP,CLOCK_IN,RESET,LOAD,COUNTER _CLR);output[15:0] COUT;output FLOW_UP;input CLOCK_IN;input LOAD;input COUNTER_CLR;input RESET;reg[15:0] TEMP;reg FLOW_UP;parameter B_SIZE=16; //二进制位宽，为便于移植，所有定义了成参数reg[B_SIZE+3:0] bcd; //转换后的BCD码的位数要比二进制多4位reg[B_SIZE-1:0] binary;reg[B_SIZE-1:0] bin;reg[B_SIZE+3:0] result;//计数器完成计数得到二进制表示的频率数值always @(CLOCK_IN or RESET or LOAD or COUNTER_CLR)beginif(RESET|COUNTER_CLR)beginTEMP<=0;FLOW_UP<=0;endelse if(LOAD)binary<=TEMP;else if(TEMP>9999)beginFLOW_UP<=1;binary<=9999;endelseif(CLOCK_IN)TEMP<=TEMP+1;end//将二进制表示（或十六进制表示）的数转换为BCD码的形式，便于数码管译码显示always @(binary or RESET)beginbin=binary;result=0;if(RESET)bcd<=0;elsebeginrepeat(B_SIZE-1)beginresult[0]=bin[B_SIZE-1];if(result[3:0]>4)result[3:0]=result[3:0]+4'd3;if(result[7:4]>4)result[7:4]=result[7:4]+4'd3;if(result[11:8]>4)result[11:8]=result[11:8]+4'd3;if(result[15:12]>4)result[15:12]=result[15:12]+4'd3;if(result[19:16]>4)result[19:16]=result[19:16]+4'd3;result=result<<1;bin=bin<<1;endresult[0]=bin[B_SIZE-1];bcd<=result;endendassign COUT=bcd[15:0];endmodule（3）信号显示处理：module FREQUENCY_DISPL Y_BLOCK(DOUT,DCLK_IN,RESET,CDIN);output[10:0] DOUT;input[15:0] CDIN;input DCLK_IN;input RESET;reg[10:0] DOUT;reg[3:0] Temp1;reg[1:0] cn;always @(posedge DCLK_IN) //设置成动态扫描beginif(RESET)cn<=0;elsebegincn<=cn+1;case(cn)2'b00: begin DOUT[10:7]<=4'b0001; Temp1<=CDIN[3:0];end2'b01: begin DOUT[10:7]<=4'b0010; Temp1<=CDIN[7:4];end2'b10: begin DOUT[10:7]<=4'b0100; Temp1<=CDIN[11:8];end2'b11: begin DOUT[10:7]<=4'b1000; Temp1<=CDIN[15:12];endendcaseendendalways @(Temp1) //译码显示begincase(Temp1)4'b0000: DOUT[6:0]<=7'b0111111; //3fh=04'b0001: DOUT[6:0]<=7'b0000110; //06h=14'b0010: DOUT[6:0]<=7'b1010110; //56h=24'b0011: DOUT[6:0]<=7'b1001111; //4fh=34'b0100: DOUT[6:0]<=7'b1100110; //66h=44'b0101: DOUT[6:0]<=7'b1101101; //6dh=54'b0110: DOUT[6:0]<=7'b1111101; //7dh=64'b0111: DOUT[6:0]<=7'b0000111; //07h=74'b1000: DOUT[6:0]<=7'b1111111; //7fh=84'b1001: DOUT[6:0]<=7'b1101111; //6fh=9default: DOUT[6:0]<=7'b0111111; //3fhendcaseendendmodule顶层verilog程序：moduleFREQUENCY_COUNTER_DISPL Y_BLOCK(DOUT,FLOW_UP,CLK,TEST_CLK_IN,RESET) ;output[10:0] DOUT;output FLOW_UP;input CLK;input TEST_CLK_IN;input RESET;wire gated_clk,load,counter_clr;wire[15:0] cout_cdin;FREQUENCY_COUNTROL_BLOCKu1(.GATED_CLK(gated_clk),.LOAD(load),.COUNTER_CLR(counter_clr),.CLK_IN(CLK),.SIG NAL_TEST(TEST_CLK_IN),.RESET(RESET));FREQUENCY_COUNTER_BLOCKu2(.COUT(cout_cdin),.FLOW_UP(FLOW_UP),.CLOCK_IN(gated_clk),.RESET(RESET),.LOA D(load),.COUNTER_CLR(counter_clr));FREQUENCY_DISPL Y_BLOCKu3(.DOUT(DOUT),.DCLK_IN(CLK),.RESET(RESET),.CDIN(cout_cdin));endmodule五、仿真结果分析仿真结果如图所示，输入标准时钟频率为1MHz，经过分频后变成频率为0.5Hz的信号，将其与测试信号相与得到采样信号GATED_CLK，同时利用测试信号和0.5Hz的分频信号可以产生LOAD信号和COUNTER_CLR信号，它们和采样信号的关系在图上可以清楚的看出。
根据Verilog的数字频率计的设计
根据Verilog的数字频率计的设计以下是一个使用Verilog设计并仿真的数字频率计的示例：```verilogmodule frequency_counterinput reset,input clk,output reg [31:0] frequencyreg [31:0] count;reg [31:0] prev_count;reg counting;if (reset) begincounting <= 0;count <= 0;prev_count <= 0;end else beginprev_count <= count;count <= count + 1;if (prev_count == 0) begincounting <= 1;counting <= 0;frequency <= count;count <= 0;endendendendmodule```为了仿真该模块，可以使用任何支持Verilog仿真的工具，如ModelSim。
以下是一个对该模块进行仿真的示例测试台代码：```verilogmodule frequency_counter_tb;reg reset;reg clk;wire [31:0] frequency;frequency_counter dut.reset(reset),.clk(clk),.frequency(frequency)initial beginreset = 1;;reset = 0;endalways begin;clk = ~clk;endendmodule```在上述测试台代码中，引脚`reset`和`clk`通过不断的切换来产生复位和时钟信号。
然后，通过监视`frequency`引脚，可以检查计算的频率是否正确。
完成设计和测试台代码后，可以使用仿真工具对其进行仿真，以验证设计的正确性和性能。
四位数字频率计实验报告
数字逻辑电路大型实验报告姓名指导教师专业班级学院信息工程学院提交日期一、实验目的学习用FPGA实现数字系统的方法二、实验内容1．FPGA, Quartus II 和VHDL使用练习2．四位数字频率计的设计三、四位数字频率计的设计1．工作原理当系统正常工作时，8Hz信号测频控制信号发生器进行信号的变换，产生计数信号，被测信号通过信号整形电路产生同频率的矩形波，送入计数模块，计数模块对输入的矩形波进行计数，将计数结果送入锁存器中，保证系统可以稳定显示数据，显示译码驱动电路将二进制表示的计数结果转换成相应的能够在七段数码显示管上可以显示的十进制结果。
在数码显示管上可以看到计数结果。
工作原理图如下：2．设计方案1) 整形电路：整形电路是将待测信号整形变成计数器所要求的脉冲信号2)控制信号产生器（分频电路）：用8Hz时钟信号产生1Hz时钟信号、锁存器信号和cs信号3)计时器：采用级联的方式表示4位数4)锁存器：计数结束后的结果在锁存信号控制下锁存5)译码器：将锁存的计数结果转换为七段显示码3．顶层原理图（总图）注：①CLK1：8Hz时钟信号输入； CLKIN：待测信号输入；②显像时自左而右分别是个位、十位、百位、千位；③顶层原理图中：（1）consignal模块：为频率计的控制器，产生满足时序要求的三个控制信号；（2）cnt10模块：有四个，组成四位十进制（0000-1001）计数器，使计数器可以从0计数到9999；（3）lock模块：有四个，锁存计数结果；（4）decoder模块：有四个，将8421BCD码的锁存结果转换为七段显示码。
4．底层4个模块（控制信号产生模块，十进制计数器模块，锁存器模块，译码模块）的仿真结果。
cnt10模块（十进制计数器模块）：输入:CLK：待测量的频率信号（时钟信号模拟）；CLR：清零信号，当clr=1时计数器清零，输出始终为0000，只有当clr=0时，计数器才正常计数CS：闸门信号，当cs=1时接收clk计数，当cs=0时，不接收clk，输出为0；输出：co:进位信号，图中，在1001（9）的上方产生一个进位信号0，其余为1。
四位数字频率计实验报告
数字逻辑电路大型实验报告姓名指导教师专业班级学院信息工程学院提交日期1一、实验目的学习用FPGA实现数字系统的方法二、实验内容1．FPGA, Quartus II 和VHDL使用练习2．四位数字频率计的设计三、四位数字频率计的设计1．工作原理当系统正常工作时，8Hz信号测频控制信号发生器进行信号的变换，产生计数信号，被测信号通过信号整形电路产生同频率的矩形波，送入计数模块，计数模块对输入的矩形波进行计数，将计数结果送入锁存器中，保证系统可以稳定显示数据，显示译码驱动电路将二进制表示的计数结果转换成相应的能够在七段数码显示管上可以显示的十进制结果。
在数码显示管上可以看到计数结果。
工作原理图如下：2．设计方案21) 整形电路：整形电路是将待测信号整形变成计数器所要求的脉冲信号2)控制信号产生器（分频电路）：用8Hz时钟信号产生1Hz时钟信号、锁存器信号和cs信号3)计时器：采用级联的方式表示4位数4)锁存器：计数结束后的结果在锁存信号控制下锁存5)译码器：将锁存的计数结果转换为七段显示码3．顶层原理图（总图）3注：①CLK1：8Hz时钟信号输入； CLKIN：待测信号输入；②显像时自左而右分别是个位、十位、百位、千位；③顶层原理图中：（1）consignal模块：为频率计的控制器，产生满足时序要求的三个控制信号；（2）cnt10模块：有四个，组成四位十进制（0000-1001）计数器，使计数器可以从0计数到9999；（3）lock模块：有四个，锁存计数结果；（4）decoder模块：有四个，将8421BCD码的锁存结果转换为七段显示码。
4．底层4个模块（控制信号产生模块，十进制计数器模块，锁存器模块，译码模块）的仿真结果。
cnt10模块（十进制计数器模块）：输入:CLK：待测量的频率信号（时钟信号模拟）；CLR：清零信号，当clr=1时计数器清零，输出始终为0000，只有当clr=0时，计数器才正常计数CS：闸门信号，当cs=1时接收clk计数，当cs=0时，不接收clk，输出为0；输出：4co:进位信号，图中，在1001（9）的上方产生一个进位信号0，其余为1。
实验四位计数器设计样本
实验四 4 位计数器设计1.实验目学习quartusii 和modelsim用法；学习原理图和veriloghdl混合输入设计办法；掌握4 位计数器设计设计及仿真办法。
2.实验原理依照下面FPGA内部电路，设计4 位计数器，并在在kx3c10F+开发板上实现该电路，并作仿真。
设计其中计数器模块CNT4B和数码管译码驱动模块DECL7SverilogHDL代码，并作出整个系统仿真。
2.1 4位计数器模块代码module CNT4B(out，CLK，RST)；//定义模块名和各个端口output out；//定义输出端口input CLK，RST；//定义输入时钟和复位reg [3:0] out；//定义四位计数器always @(posedge CLK or negedge RST) //上升沿时钟和下降沿复位beginif(!RST) //低电平复位out <= 4'd0;elseout <= out + 1；//每一种clk计数endendmodule效果图：2.2七段数码管代码module segled(out1,a)；//定义模块名和输入输出端口input [3:0]a；//输入一种3位矢量output [6:0]out1；//输出一种6位矢量reg [6:0]out1；//reg型变量用于always语句always@(a) //敏感信号abegincase(a) //case语句用于选取输出4'b0000:out1<=7'b0111111；4'b0001:out1<=7'b0000110;4'b0010:out1<=7'b1011011; 4'b0011:out1<=7'b1001111; 4'b0100:out1<=7'b1100110; 4'b0101:out1<=7'b1101101; 4'b0110:out1<=7'b1111101; 4'b0111:out1<=7'b0000111; 4'b1000:out1<=7'b1111111; 4'b1001:out1<=7'b1101111; 4'b1010:out1<=7'b1110111; 4'b1011:out1<=7'b1111100; 4'b1100:out1<=7'b0111001; 4'b1101:out1<=7'b1011110; 4'b1110:out1<=7'b1111001; 4'b1111:out1<=7'b1110001; endcaseendendmodule //模块结束效果图：2.3综合模块代码// Copyright (C) 1991- Altera Corporation// Your use of Altera Corporation's design tools，logic functions// and other software and tools，and its AMPP partner logic// functions，and any output files from any of the foregoing// (including device programming or simulation files)，and any// associated documentation or information are expressly subject // to the terms and conditions of the Altera Program License// Subscription Agreement，Altera MegaCore Function License// Agreement，or other applicable license agreement，including，// without limitation，that your use is for the sole purpose of// programming logic devices manufactured by Altera and sold by // Altera or its authorized distributors. Please refer to the// applicable agreement for further details.// PROGRAM "Quartus II 64-Bit"// VERSION "Version 13.1.0 Build 162 10/23/ SJ Web Edition" // CREATED "Tue Apr 11 22:35:09 "module cou(CLK,RST,Q);input wire CLK;input wire RST;output wire [6:0] Q;wire [3:0] SYNTHESIZED_WIRE_0; CNT4B b2v_inst(.CLK(CLK),.RST(RST),.out(SYNTHESIZED_WIRE_0)); segled b2v_inst1(.a(SYNTHESIZED_WIRE_0),.out1(Q));endmodule效果图：3.实验设备kx3c10F+开发板，电脑。

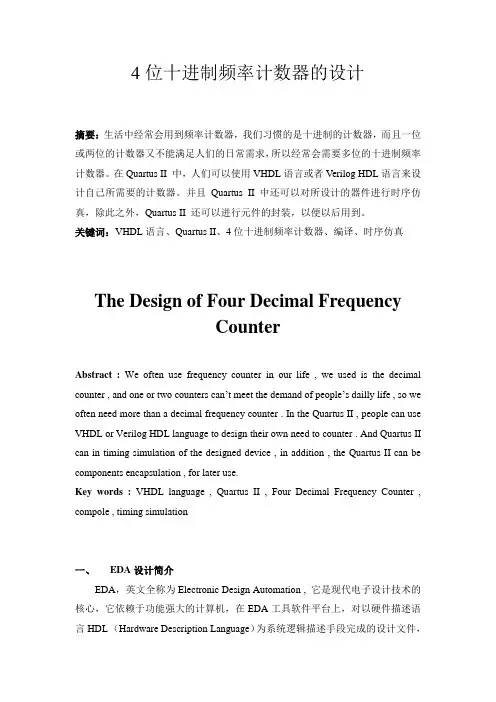

4位十进制频率计数器的设计(EDA论文)
4位十进制频率计数器的设计摘要：生活中经常会用到频率计数器，我们习惯的是十进制的计数器，而且一位或两位的计数器又不能满足人们的日常需求，所以经常会需要多位的十进制频率计数器。
在Quartus II 中，人们可以使用VHDL语言或者Verilog HDL语言来设计自己所需要的计数器。
并且Quartus II 中还可以对所设计的器件进行时序仿真，除此之外，Quartus II 还可以进行元件的封装，以便以后用到。
关键词：VHDL语言、Quartus II、4位十进制频率计数器、编译、时序仿真The Design of Four Decimal FrequencyCounterAbstract : We often use frequency counter in our life , we used is the decimal counter , and one or two counters can’t meet the demand of people’s dailly life , so we often need more than a decimal frequency counter . In the Quartus II , people can use VHDL or Verilog HDL language to design their own need to counter . And Quartus II can in timing simulation of the designed device , in addition , the Quartus II can be components encapsulation , for later use.Key words :VHDL language , Quartus II , Four Decimal Frequency Counter , compole , timing simulation一、EDA设计简介EDA，英文全称为Electronic Design Automation , 它是现代电子设计技术的核心，它依赖于功能强大的计算机，在EDA工具软件平台上，对以硬件描述语言HDL （Hardware Description Language）为系统逻辑描述手段完成的设计文件，自动的完成逻辑编译、逻辑化简、逻辑分割、逻辑综合、结构综合，以及逻辑优化和仿真测试，直至实现既定的电子线路系统功能。
4位全加器verilog课程设计
4位全加器verilog课程设计一、课程目标知识目标：1. 理解4位全加器的原理和功能，掌握其Verilog硬件描述语言实现方法。
2. 学习并掌握数字电路中加法器的基本结构和工作原理。
3. 掌握Verilog模块化编程，能够实现并测试4位全加器的基本功能。
技能目标：1. 能够运用Verilog语言编写4位全加器的代码，并进行功能仿真。
2. 学会使用硬件描述语言进行数字电路的设计，提高实际问题解决能力。
3. 能够对4位全加器进行调试和优化，提升编程实践技能。
情感态度价值观目标：1. 培养学生的团队合作意识，提高学生在项目实践中的沟通与协作能力。
2. 增强学生对数字电路设计领域的兴趣，激发学生的创新精神。
3. 引导学生树立正确的价值观，认识到科技发展对社会进步的重要性。
课程性质：本课程为电子信息工程及相关专业高年级的数字电路设计课程，旨在通过4位全加器的Verilog实现，让学生掌握数字电路设计的基本方法和实践技能。
学生特点：学生已具备一定的数字电路基础和Verilog编程知识，具备分析问题和解决问题的能力。
教学要求：注重理论与实践相结合，鼓励学生积极参与课堂讨论，培养学生的动手能力和实际操作技能。
通过课程学习，使学生在知识、技能和情感态度价值观方面均取得明显进步。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字加法器原理回顾：介绍加法器的基本原理，重点讲解4位全加器的工作流程和关键特性。
- 教材章节：数字电路基础，第3章第2节。
2. Verilog硬件描述语言基础：复习Verilog的基本语法，强调模块化编程方法。
- 教材章节：硬件描述语言Verilog，第4章。
3. 4位全加器的Verilog设计：- 设计原理：讲解4位全加器的设计思路和实现方法。
- 代码编写：引导学生编写4位全加器的Verilog代码，并进行模块化设计。
- 教材章节：数字电路设计，第5章第3节。
4. 功能仿真与调试：- 介绍仿真工具和仿真方法，指导学生进行4位全加器的功能仿真。
在FPGA上用VHDL实现数字频率计 实验报告
数字系统设计实验报告一、设计要求:1、（1）频率测量范围10Hz~1MHz（2）量程自动转换，量程分为10KHz (1s) 、100KHz (0.1s) 、1MHz (10ms)三档。
转换规则如下：当读数大于9999时，频率计处于超量程状态，下一次测量时，量程自动增大一档；当读数小于0999时，频率计处于欠量程状态，下一次测量时，量程自动减小一档（3）数据采用记忆显示方式，即计数过程中不显示数据，待计数过程结束以后，显示计数结果，并将此显示结果保持到下一次计数结束。
（4）用发光二极管显示量程二、方案选则1测量原理：当预置门控信号为高电平时，启动计数器，被测信号(频率为fx) 计数当预置门控信号为低电平时，关闭计数器设在一次预置门控时间Tg内对被测信号计数值为Nx，则fx＝ Nx ／ Tg2具体方案：本设计中将2MHz的时钟分三次频，分别作为防抖电路的周期信号、显示模块片选信号、计数及锁存模块闸门信号。
防抖电路滤去窄波，显示模块用模4计数器来分别输出四位测量结果。
计数器通过在0.1s内对输入信号的高电平（发生期）进行计数来得出结果，并且为了达到换挡目的，测量时计六位数，通过结果选择档位进行输出。
二、原理图三、总体电路图四、流程图五、设计清单1、防抖电路LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY debounce ISPORT(key,cp: IN STD_LOGIC; --复位键imp:OUT STD_LOGIC); --去掉窄波后输出END debounce;ARCHITECTURE base OF debounce ISSIGNAL ql,q2:STD_LOGIC;BEGINPROCESS(cp)BEGINIF cp'event AND cp='1'THENq2<=ql; ql<=key;END IF;END PROCESS;imp<=ql AND NOT q2;END base;时序仿真波形：2、分频电路LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_SIGNED.ALL;ENTITY dividefre4 ISPORT(cp_2m:IN STD_LOGIC; --2MHzcpl:OUT STD_LOGIC; --200Hzcp2:OUT STD_LOGIC; --25Hzcp3:OUT STD_LOGIC); --5HzEND dividefre4;ARCHITECTURE behavior OF dividefre4 IS SIGNAL tout:INTEGER RANGE 0 TO 4999; --5000分频SIGNAL toutl:INTEGER RANGE 0 TO 7; --8分频SIGNAL tout2:INTEGER RANGE 0 TO 39; --40分频SIGNAL cp_1:STD_LOGIC;SIGNAL cp_2:STD_LOGIC;SIGNAL cp_3:STD_LOGIC;SIGNAL cp:STD_LOGIC;BEGINPROCESS(cp_2m) –分出400Hz时钟BEGINIF(cp_2m'event AND cp_2m='1')THENIF tout=4999 THENtout<=0;ELSE tout<=tout+1;END IF;IF tout=2499 THENcp<='0';ELSE cp<='1';END IF;END IF;END PROCESS;PROCESS(cp) --200Hz时钟BEGINIF(cp'event AND cp='1')THENcp_1<=NOT cp_1;END IF;END PROCESS;PROCESS(cp_1) --25Hz时钟和5HzBEGINIF(cp_1'event AND cp_1='1')THENIF toutl=7 THEN toutl<=0;ELSE toutl<=toutl+1;END IF;IF toutl=3 THENcp_2<='1';ELSIF toutl=7 THEN cp_2<='0'; --8分频得25Hz END IF;IF tout2=39 THEN tout2<=0; --40分频得5HzELSE tout2<=tout2+1;END IF;IF tout2=39 THENcp_3<='1';ELSIF tout2=19 THEN cp_3<='0';END IF;END IF;END PROCESS;cpl<=cp_1;cp2<=cp_2;cp3<=cp_3;END behavior;仿真波形：（因原程序所分频倍数太大，所以这里将5000倍分频降至50倍）3、计数器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_SIGNED.ALL;ENTITY fretest ISPORT(enable:IN STD_LOGIC; --使能cp3:IN STD_LOGIC; --闸门INput:IN STD_LOGIC; --被测信号reset:IN STD_LOGIC; --复位信号overflow:OUT STD_LOGIC; --大于1000kHzPlay0,playl,play2,play3:OUT INTEGER RANGE 0 TO 9;decimal:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));--小数点，即档位END fretest;ARCHITECTURE behavior OF fretest ISSIGNAL r0_1,r1_1,r2_1,r3_1,r4_1,r5_1:INTEGER RANGE 0 TO 9;BEGINPROCESS(INput,enable,reset,cp3)BEGINIF enable='0'THEN NULL; --不测量ELSIF(input'event AND input='1')THEN --检测被测信号IF reset='1'THEN --同步复位,高电平有效overflow<='0';r0_1<=0;r1_1<=0;r2_1<=0;r3_1<=0;r4_1<=0;r5_1<=0;ELSIF cp3='0'THEN --闸门为0时清零Overflow<='0';r0_1<=0;r1_1<=0;r2_1<=0;r3_1<=0;r4_1<=0;r5_1<=0;ELSE --闸门为高电平计数r0_1<=r0_1+1;IF r0_1=9 THEN r1_1<=r1_1+1;r0_1<=0;IF(r1_1=9)THEN r2_1<=r2_1+1;r1_1<=0;IF(r2_1=9)THEN r3_1<=r3_1+1;r2_1<=0;IF(r3_1=9)THEN r4_1<=r4_1+1;r3_1<=0;IF(r4_1=9)THEN r5_1<=r5_1+1;r4_1<=0;IF(r5_1=9)THEN r5_1<=0;overflow<='1'; --大于1000kHz END IF;END IF;END IF;END IF;END IF;END IF;END IF;END IF;END PROCESS;PROCESS(r5_1,r4_1)BEGINIF r5_1=0 AND r4_1=0 THEN --为小于9999Hz时play0<=r0_1;playl<=r1_1;play2<=r2_1;play3<=r3_1;decimal<="100";ELSIF r5_1=0 THEN --为几十kHz时play0<=r1_1;playl<=r2_1;play2<=r3_1;play3<=r4_1;decimal<="010";ELSE --为几百kHz时play0<=r2_1;playl<=r3_1;play2<=r4_1;play3<=r5_1;decimal<="001";END IF;END PROCESS;END behavior;仿真波形4、锁存器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_SIGNED.ALL;ENTITY frelatch ISPORT(reset:IN STD_LOGIC; --复位cp3:IN STD_LOGIC; --时钟Overflow: IN STD_LOGIC; --大于1000kHz表示play0,playl,play2,play3:IN INTEGER RANGE 0 TO 9;decimal:IN STD_LOGIC_VECTOR(2 DOWNTO 0);--小数点overlatch:OUT STD_LOGIC; --大于1000kHzp0latch,pllatch,p21atch,p31atch:OUT INTEGER RANGE 0 TO 9; delatch:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));--小数点END frelatch;ARCHITECTURE behavior OF frelatch ISBEGINPROCESS(cp3,reset)BEGINIF reset='1'THENoverlatch<='0';p0latch<=0;pllatch<=0;p21atch<=0;p31atch<=0;delatch<=decimal;ELSIF cp3'event AND cp3='0'THENoverlatch<=overflow;p0latch<=play0;pllatch<=playl;p21atch<=play2;p31atch<=play3;delatch<=decimal;END IF;END PROCESS;END behavior;仿真波形5、显示模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_SIGNED.ALL;ENTITY display ISPORT( cpl:IN STD_LOGIC; --时钟overflow:IN STD_LOGIC; --高于1000kHz标志p0,p1,p2,p3:IN INTEGER RANGE 0 TO 9;--BCD码输入 show:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--7段码输出 sel:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));--位扫描码END dISplay;ARCHITECTURE behavior OF display ISSIGNAL count: INTEGER RANGE 0 TO 3;SIGNAL sel_1:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS(cpl)BEGINIF(cpl'event AND cpl='1') THENIF count=3 THEN count<=0;ELSEcount<=count+1;END IF;END IF;END PROCESS;PROCESS(count)BEGINCASE count ISWHEN 0=>sel_1<="1110"; --第0位WHEN 1=>sel_1<="1101"; --第1位WHEN 2=>sel_1<="1011"; --第2位WHEN 3=>sel_1<="0111"; --第3位END CASE;END PROCESS;PROCESS(overflow,sel_1)BEGINIF(overflow='1')THENshow<="0110111"; --高于1000kHz,显示HELSIF(sel_1(0)='0')THEN --第0位数码管译码CASE p0 ISWHEN 0=>show<="1111110";--显示0,a-gWHEN 1=>show<="0110000";--1WHEN 2=>show<="1101101";--2WHEN 3=>show<="1111001";WHEN 4=>show<="0110011";WHEN 5=>show<="1011011";WHEN 6=>show<="0011111";WHEN 7=>show<="1110000";WHEN 8=>show<="1111111";WHEN 9=>show<="1110011";END CASE;ELSIF(sel_1(1)='0')THEN --第1位译码 CASE p1 ISWHEN 0=>show<="1111110";WHEN 1=>show<="0110000";WHEN 2=>show<="1101101";WHEN 3=>show<="1111001";WHEN 4=>show<="0110011";WHEN 5=>show<="1011011";WHEN 6=>show<="0011111";WHEN 7=>show<="1110000";WHEN 8=>show<="1111111"; WHEN 9=>show<="1110011";END CASE;ELSIF(sel_1(2)= '0')THEN --第2位译码 CASE p2 ISWHEN 0=>show<="1111110";WHEN 1=>show<="0110000";WHEN 2=>show<="1101101";WHEN 3=>show<="1111001";WHEN 4=>show<="0110011";WHEN 5=>show<="1011011";WHEN 6=>show<="0011111";WHEN 7=>show<="1110000";WHEN 8=>show<="1111111";WHEN 9=>show<="1110011";END CASE;ELSIF(sel_1(3)='0')THEN --第3位译码 CASE p3 ISWHEN 0=>show<="1111110";WHEN 1=>show<="0110000";WHEN 2=>show<="1101101";WHEN 3=>show<="1111001";WHEN 4=>show<="0110011";WHEN 5=>show<="1011011";WHEN 6=>show<="0011111";WHEN 7=>show<="1110000";WHEN 8=>show<="1111111";WHEN 9=>show<="1110011";END CASE;END IF;END PROCESS; sel<=sel_1; END behavior; 仿真波形。
