LDO在开关电源中的应用
LDO在开关电源中的应用
LDO是一种微功耗的低压差线性稳压器，它通常具有极低的自有噪声和较高的电源抑制比PSRR（PowerSupplyRejectionRatio）。
LDO低压差线性稳压器的结构如图（2）主要包括启动电路、恒流源偏置单元、使能电路、调整元件、基准源、误差放大器、反馈电阻网络和保护电路等。
基本工作原理是这样的：系统加电，如果使能脚处于高电平时，电路开始启动，恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升，当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差小信号进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值上，同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变，即：Vout=（R1+R2）／R2 ×Vref
实际的低压差线性稳压器还具有如负载短路保护、过压关断、过热关断、反接保护等其它的功能。
一、LDO应用于开关电源
目前大多IC设计产商生产的低压差线性稳压器（LDO）典型封装都是SOT23-5和SOT23-3，如SGM2007，SGM2013。
如图（3）为SGM2007的典型应用电路图。
目前市场上出售的开关电源中采用双极性晶体管制成的开关频率100kHz，用MOS-FET制成的开关频率500kHz电源。
开关电源的突出缺点是产生较强的EMI。
EMI信号既具有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子产品造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
当用开关电源做为LDO 的输入VIN时要注意LDO电源抑制比和功耗。
电源抑制比PSRR（Power supply ripple rejectionratio）是反应LDO输出对输入纹波抑制能力的一个交流参数，一般输出和输入的频率是一样的，PSRR的值越大说明LDO的纹波能力越强，也就是说输入对输出的影响很小。
尽管LDO的电源抑制比很强，但都是在一定频率内的抑制很强，一般的在50KHz到200kHz的电源抑制比还是很差的如图（4）为SGM2007的PSRR和频率曲线，而这段频率正是大多数开关电源的工作频率，如果LDO的负载和输入输出电容匹配不好，很容易引起LDO振荡。
而造成整个LDO供电系统的不稳定。
目前市场上出售的开关电源大多数都是固定电压输出的，一般常用都是5V输出的，而一般的LDO应用最多的是3.3V输出的，在开关电源的输出做为LDO的输入时，就存在一个很大的压差，为1.7V。
如果LDO 电流很大的话如200mA，那么芯片的温度就会很高，功耗很大，长时间工作在高温的情况下，会影响芯片的工作寿命。
低压差线性稳压器功耗主要是输入电压，输出电压以及输出电流的函数。
下列方程式可用来计算最恶劣情况下的功耗：
PD=（VINMAX-VOUTMIN）ILMAX。
其中：PD=最恶劣情况下的实际功耗，VINMAX=VIN脚上的最大电压，VOUTMIN=稳压器输出的最小电压，ILMAX=最大（负载）输出电流。
最大允许功耗（PDMAX）是最大环境温度（TAMAX），最大允许结温（TJMAX）（+125℃）和结点到空气间热阻（θJA）的函数。
对于安装在典型双层FR4电解铜镀层PCB板上的5引脚SOT-23封装器件，其（θJA）约为250℃／Watt。
PDMAX=（TAMAX-TJMAX）/θJA
VINMAX=3.0V+10％，VOUTMIN=2.7V-2.5％，ILOADMAX=40mA，TJMAX=+125℃，TAMAX=+55℃
实际功耗PD=26.7mW，最大允许功耗：PDMAX=280mW
当开关电源做为低压差线性稳压器输入时，一定要注意开关电源的纹波，开关频率对LDO的影响，及LDO负载电容的匹配，不要超过他的最大功耗，以影响系统的稳定性。
ldo应用场景
ldo应用场景
LDO应用场景
LDO（低压差稳压器）是一种可以得到很小压差的稳压器，它一
般被用来稳定微弱电源，以实现精确的电压调节。
LDO的额定输出电压一般在1.5V-24V之间，所支持的输入电压范围会比较广，大部分
芯片仅支持4.5V-27V之间。
LDO可以有效的改善电路中的电压杂波
和抑制电磁干扰，在某些电路中有着不可替代的作用，下面就主要介绍LDO的常见应用场景。
1、电池充电
电池充电需要连接的外部电源稳定输出电压，以免过充或欠充，而LDO可以轻松实现此功能，稳定输出电压，此外LDO还具有高精度，初始电压调节电阻可调，降低失真，抗高压脉冲干扰等特点，可以有效的保护电路免受电池欠充或蓄电池短路的危害，保证充电的安全性。
2、手持设备
由于现代手持设备的性能要求越来越高，精确的电源稳定看重要，LDO可以提供低压输出，并能够有效的减少外部电源对电路的影响，保护手持设备的稳定工作，避免由苛刻的电压要求导致的设备失常。
3、PCB板设计
由于LDO的逻辑电压高，即使流动过程中主电源波动，也可以有效的阻抗电压冲击，特别适合用于半导体器件电源调节，保护PCB板和其他元器件，减少由此产生的故障，从而保证PCB板设计的可靠性。
4、计算机系统
在计算机系统中，需要提供一个稳定的电源供电，特别是在实时操作系统中，系统不仅要求高的稳定性，还要求精确的输出电压，而LDO的极低电压调整比，可以有效的满足计算机系统高要求的稳定性，保护系统的正常工作。

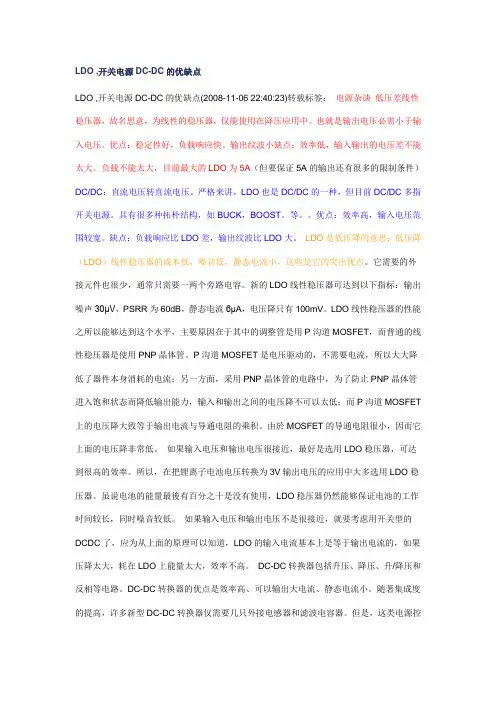

LDO 简介
LDO ,开关电源DC-DC的优缺点LDO ,开关电源DC-DC的优缺点(2008-11-06 22:40:23)转载标签：电源杂谈低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST。
等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
LDO是低压降的意思：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。
它需要的外接元件也很少，通常只需要一两个旁路电容。
新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。
LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。
P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力，输入和输出之间的电压降不可以太低；而P沟道MOSFET 上的电压降大致等于输出电流与导通电阻的乘积。
由於MOSFET的导通电阻很小，因而它上面的电压降非常低。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。
所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。
虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，应为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。
ldo的原理和应用
LDO的原理和应用1. 什么是LDO？LDO（Low Dropout）是一种低压差稳压器件，用于将高电压转换为较低电压。
它能够在输入电压与输出电压之间产生非常低的压降，并提供稳定的输出电压。
2. LDO的工作原理LDO的核心部分是差分放大器和功率晶体管。
差分放大器用于控制功率晶体管的导通和截断，通过调整功率晶体管的开启程度来控制输出电压的稳定性。
当输入电压高于输出电压时，差分放大器将关闭功率晶体管，以防止输出电压过高。
当输入电压接近输出电压时，差分放大器打开功率晶体管，以保持输出电压稳定。
3. LDO的优点•低压差： LDO具有非常低的压降，因此能够提供准确且稳定的输出电压。
•低噪音： LDO的设计使其能够提供较低的输出噪音水平，适用于对噪音敏感的应用。
•简单可靠： LDO是一种相对简单的稳压器件，具备较高的可靠性和稳定性。
•快速响应： LDO能够快速响应输入电压的变化，并迅速调整输出电压以保持稳定。
4. LDO的应用LDO在各种电子设备中广泛应用，以下是一些常见的应用场景：4.1 手机和平板电脑LDO在手机和平板电脑中用于稳定供电给各个部件，如处理器、存储器和无线通信模块。
其低噪音和快速响应特性使得手机和平板电脑能够提供高质量的信号处理和数据传输。
4.2 电源管理LDO用于电源管理系统，例如将高电压降至适合模拟和数字电路的工作电压。
其低压差和稳定性使用于各种应用，如笔记本电脑、服务器和工业自动化设备等。
4.3 汽车电子LDO在汽车电子系统中用于稳定供电给各个电子模块，如发动机控制单元(ECU)、信息娱乐系统和驾驶辅助系统。
其可靠性和稳定性使LDO成为在恶劣环境下可靠工作的理想选择。
4.4 照明和LED驱动LDO用于照明和LED驱动应用中，通过稳定的电压提供可靠的光照和控制。
其低噪音特性对于要求高质量光照的应用非常重要。
5. 总结LDO是一种常见且有广泛应用的稳压器件。
它具有低压差、低噪音、快速响应和可靠性等优点。
LDO的分类及原理
LDO的分类及原理LDO（低压差稳压器）是一种用来产生稳定输出电压的集成稳压器件。
它在电路系统中广泛应用，能够提供稳定的直流电压。
LDO可以根据输出电压的稳定性分类为线性低压差稳压器和开关低压差稳压器。
1. 线性低压差稳压器（Linear Regulator）：线性低压差稳压器是最常见的一种LDO，它基于半导体功率晶体管的线性调节器件。
它有三个基本部分：基准电压源，错误放大器和功率晶体管。
基准电压源提供稳定的参考电压，错误放大器比较输入电压和参考电压，产生误差信号，然后通过功率晶体管控制输出电压以达到稳定。
线性低压差稳压器的原理是基于负反馈控制，通过将电压差与参考电压进行比较，并通过负反馈控制使得输出电压保持在所需的稳定值。
它具有简单的电路结构、低噪声、高稳定性和快速响应的特点。
然而，线性低压差稳压器的效率相对较低，尤其在输入电压远高于输出电压时。
2. 开关低压差稳压器（Switching Regulator）：开关低压差稳压器通过开关电源的原理进行工作。
它包括一个开关器件（MOSFET）和一个电感，通过快速开关和关闭来调节电压。
开关低压差稳压器通过控制开关器件的导通时间和关断时间来调节输出电压，从而实现稳定的输出。
开关低压差稳压器的原理是基于占空比控制，通过改变开关器件导通时间和关断时间的比例来调整输出电压。
开关低压差稳压器具有高效率、高速响应和较小的尺寸等优点。
然而，它也存在着高频噪声和电磁干扰的问题，需要通过滤波电路进行补偿。
除了以上两种分类之外，还可以根据输入电压的类型将LDO进一步分类：1.线性低压差稳压器：-输入输出电压均为直流电，一般工作在低压差状态。
-输入电压通常较高，典型范围为5V至20V。
-在输出负载存在变化时，能够提供稳定的输出电压。
2. 预调节LDO（Pre-Regulated LDO）：-输入电压为交流电，需要经过整流和滤波等处理。
-在输入端加入预调节电路，将输入电压调节为较低稳定的直流电压，再输入到线性低压差稳压器中进行进一步的调节。
ldo的原理及应用
LDO的原理及应用1. LDO是什么？LDO（Low Dropout）是指低压降稳压器，是一种常见的电子元件，用于提供稳定的电压输出。
与其他稳压器相比，LDO的特点是在输出电压接近输入电压时具有低压降。
LDO通常被用于电子设备中，例如电源管理模块、手机、笔记本电脑等。
2. LDO的工作原理LDO的工作原理基于一个基本的电路结构：差分放大器、误差放大器、功率传输阶段、反馈回路和稳压器。
•差分放大器：这个部分接收输入电压和标准参考电压，并产生一个误差信号，反映了输出电压与标准参考电压之间的差异。
•误差放大器：误差放大器将差分放大器输出的误差信号放大，并通过反馈回路将其传递给功率传输阶段。
•功率传输阶段：功率传输阶段将误差放大器放大的误差信号与输入电压相加，以生成稳定的输出电压。
•反馈回路：反馈回路将输出电压与标准参考电压进行比较，并调整功率传输阶段的工作以保持输出电压稳定。
•稳压器：稳压器是LDO的核心部分，它通过调整功率传输阶段的输出，以确保LDO的输出电压始终在标准参考电压的附近。
3. LDO的应用LDO由于其低压降和稳定的输出电压特性，广泛应用于各种电子设备中。
以下是一些LDO的常见应用：3.1 电源管理模块LDO在电源管理模块中扮演着重要的角色。
电源管理模块通常用于为其他部件提供稳定的电源电压。
LDO的低压降可以确保在输入电压波动时输出电压的稳定性，从而保护其他电子组件不受电压变化的影响。
3.2 手机和笔记本电脑在手机和笔记本电脑等便携设备中，稳定的电源电压是关键。
LDO被用于提供各种电压级别，如CPU、内存和外围设备的电源电压。
LDO的低压降可以减少电池能量的浪费，同时确保设备的正常运行。
3.3 高精度仪器在需要高精度的仪器中，稳定的电源电压至关重要。
LDO的精确稳定性和低噪声特性使其成为高精度仪器中常用的稳压器。
例如，光学仪器、测量设备和医疗设备等。
3.4 汽车电子在汽车电子中，LDO被广泛应用于提供稳定的电源电压，包括车载电脑、音频设备、导航系统和传感器等。

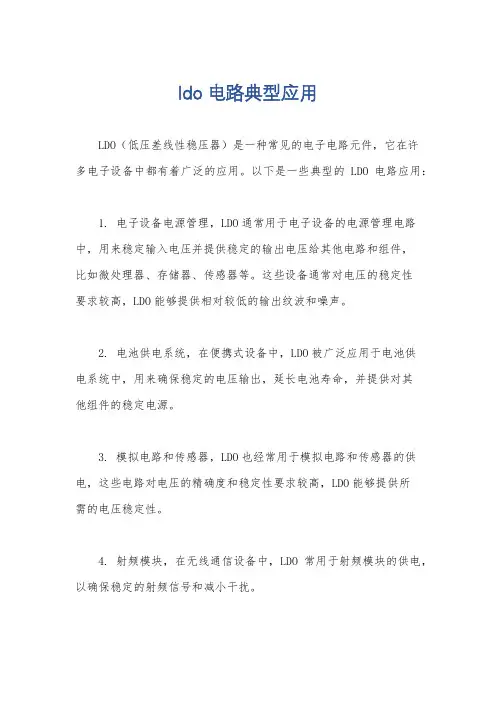

ldo电路典型应用
ldo电路典型应用
LDO（低压差线性稳压器）是一种常见的电子电路元件，它在许
多电子设备中都有着广泛的应用。
以下是一些典型的LDO电路应用：
1. 电子设备电源管理，LDO通常用于电子设备的电源管理电路中，用来稳定输入电压并提供稳定的输出电压给其他电路和组件，
比如微处理器、存储器、传感器等。
这些设备通常对电压的稳定性
要求较高，LDO能够提供相对较低的输出纹波和噪声。
2. 电池供电系统，在便携式设备中，LDO被广泛应用于电池供
电系统中，用来确保稳定的电压输出，延长电池寿命，并提供对其
他组件的稳定电源。
3. 模拟电路和传感器，LDO也经常用于模拟电路和传感器的供电，这些电路对电压的精确度和稳定性要求较高，LDO能够提供所
需的电压稳定性。
4. 射频模块，在无线通信设备中，LDO常用于射频模块的供电，以确保稳定的射频信号和减小干扰。
5. 汽车电子系统，LDO也被广泛应用于汽车电子系统中，用于
稳定供电给各种车载电子设备，如车载娱乐系统、车载导航系统等。
总的来说，LDO在各种电子设备和系统中都有着广泛的应用，
它能够提供稳定的电压输出，并在各种环境条件下工作稳定可靠，
因此在电子工程中具有重要作用。
LDO的选用原则及技术参数及在开关电源中的作用
LDO的选用原则及技术参数及在开关电源中的作用LDO（Low Dropout Regulator）是一种线性稳压器，主要用于在开关电源中提供稳定的低压输出。
LDO的选用原则和技术参数以及在开关电源中的作用如下：一、LDO的选用原则：1.电压稳定性：LDO的输出电压需要保持稳定，不会因输入电压变化或负载变化而产生较大的波动。
2.负载能力：LDO需要具备足够的负载能力，能够在一定范围内承受变化的负载而不引起输出电压波动。
3.降压效率：LDO的降压效率是指输出电压与输入电压之间的差值，效率越高，能量损耗越小。
4.噪声控制：LDO需要具备良好的抑制噪声的能力，以避免对其他电路产生干扰。
5.短路保护和过热保护：LDO需要具备短路保护和过热保护功能，以保护自身和其他器件的安全。
6.封装形式：根据应用环境的要求选择适合的LDO封装形式，例如SOT-23、TO-220等。
二、LDO的技术参数：1.输入电压范围（VIN）：LDO的输入电压范围是指能够正常工作的输入电压范围。
2.输出电压（VOUT）：LDO输出的稳定电压值，根据应用需求选择合适的输出电压。
3.输出电流（IOUT）：LDO能够提供的最大输出电流，需要根据负载要求选择合适的输出电流。
4.静态电流（IQ）：当无负载情况下，LDO自身的工作电流。
5.降压效率（η）：输出功率与输入功率之比，通常以百分比表示。
6.抑制噪声（PSRR）：对输入电压的变化或者噪声对输出电压的抑制能力。
7.脉冲响应：LDO对负载变化的快速响应能力。
8.温度范围：LDO能够正常工作的温度范围。
三、LDO在开关电源中的作用：1.滤波器作用：LDO可以在开关电源输出端提供稳定的滤波电压，用于滤除开关电源产生的高频噪声。
2.稳压作用：LDO可以将开关电源的输出电压稳定在设定的目标电压，保证电路其他部分的正常工作。
3.噪声抑制：LDO能够抑制由开关电源产生的噪声，以减少对系统中其他器件的干扰。
LDO在开关电源中的应用
LDO在开关电源中的应用LDO 简介LDO 是一种微功耗的低压差线性稳压器，它通常具有极低的自有噪声和较高的电源抑制比PSRR（PowerSupplyRejectionRatio）。
LDO 低压差线性稳压器的结构如实际的低压差线性稳压器还具有如负载短路保护、过压关断、过热关断、反接保护等其它的功能。
LDO 应用于开关电源目前大多IC 设计产商生产的低压差线性稳压器（LDO）典型封装都是SOT23-5 和SOT23-3，如圣邦微电子的SGM2007，SGM2013。
如目前市场上出售的开关电源中采用双极性晶体管制成的开关频率100kHz，用MOS-FET 制成的开关频率500kHz 电源。
开关电源的突出缺点是产生较强的EMI。
EMI 信号既具有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子产品造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
当用开关电源做为LDO 的输入VIN 时要注意LDO 电源抑制比和功耗。
电源抑制比PSRR（Power supply ripple rejectionratio）是反应LDO 输出对输入纹波抑制能力的一个交流参数，一般输出和输入的频率是一样的，PSRR 的值越大说明LDO 的纹波能力越强，也就是说输入对输出的影响很小。
尽管LDO 的电源抑制比很强，但都是在一定频率内的抑制很强，一般的在50KHz 到200kHz 的电源抑制比还是很差的如目前市场上出售的开关电源大多数都是固定电压输出的，一般常用都是5V 输出的，而一般的LDO 应用最多的是3.3V 输出的，在开关电源的输出做为LDO 的输入时，就存在一个很大的压差，为1.7V。
如果LDO 电流很大的话如200mA，那么芯片的温度就会很高，。
LDO的内部原理_工作过程与应用
LDO的内部原理_工作过程与应用LDO（Low Dropout Regulator）是一种线性稳压器件，它能提供稳定的输出电压，并能在输入电压与输出电压之间的电压差很小的情况下正常工作。
在这篇文章中，我们将详细介绍LDO的内部原理、工作过程以及应用。
一、内部原理LDO的内部结构主要由电流源、功率管、错误放大器、反馈网络和输出级组成。
其中，电流源负责为功率管提供恒定的电流，功率管则负责将输入电压降低到所需的输出电压，错误放大器用于检测输出电压与设定电压之间的差异，并通过反馈网络将错误信号反馈给功率管进行调节，最后输出级将调整后的电压输出。
二、工作过程1.开关掉电压调整LDO的电源输入接到V_IN端，输出从V_OUT端获得。
在初始状态下，未传导的功率管使输出电压等于输入电压，并且V_REF（设定电压）和V_FB（反馈电压）是相等的。
此时，错误放大器的输出电压为0，没有误差信号传给功率管。
2.调整电压如果输出电压下降，错误放大器会检测到V_OUT<V_REF的情况，并将错误信号传递给功率管。
功率管反应到这个信号，并调整功率管上的电流，以增加输出电压。
相反，如果输出电压上升，则错误放大器会相应地调整功率管上的电流，以减小输出电压。
3.稳定输出电压当输出电压达到设定电压时，错误放大器的输出电压为零，不会再对功率管进行调整。
此时，LDO就处于稳定状态，能提供稳定的输出电压。
三、应用LDO具有以下几个主要应用：1.电源管理LDO广泛应用于各种电源管理电路中，如移动设备、通信设备、计算机和汽车电子等。
它能稳定提供给其他电路的供电，有效控制输出电压的波动，避免系统的不稳定。
2.电池充电在移动设备和电动车等应用中，LDO经常用于控制电池充电的过程。
它可以将电池电压调整到适当的水平，并保持在设定值范围内。
3.数据转换在模数转换器（ADC）和数模转换器（DAC）中，LDO常用于提供稳定的参考电压。
这些转换器对参考电压的稳定性要求较高，LDO能够满足这一要求。
线性稳压器ldo的原理与应用
线性稳压器LDO的原理与应用1. 简介线性稳压器(LDO)是一种常用的电压稳定器，用于将不稳定的输入电压转换为稳定的输出电压。
本文将介绍LDO的原理和应用。
2. 原理LDO通过使用内部或外部的变压器和稳压电路来提供稳定的输出电压。
其原理如下：•输入滤波：输入端通过电容和电阻组成的滤波电路来过滤输入电压中的高频噪声。
•功率晶体管：LDO内部包含一个功率晶体管，用于控制电流流过稳压电路。
功率晶体管的导通和截止状态由稳压电路控制。
•稳压电路：稳压电路通常由差分放大器、参考电压和反馈电路组成。
稳压电路将输出电压与参考电压进行比较，并根据比较结果调整功率晶体管的导通和截止状态，以维持输出电压的稳定性。
•输出滤波：输出端通过电容和电阻组成的滤波电路来过滤输出电压中的高频噪声。
3. 优点LDO相较于其他类型的电压稳定器，具有以下优点：•低压差：LDO的输入和输出电压之间的差异较小，这意味着输出电压能够更接近输入电压。
•低噪声：LDO通常具有较低的输出电压噪声水平，适用于噪声敏感的应用。
•快速响应：LDO对输入电压的变化能够快速响应，输出电压变化较小。
•方便使用：LDO一般只需要少量的外部元件即可工作，简化了电路设计过程。
4. 应用LDO广泛应用于各种电子设备中，例如：•移动设备：LDO用于为移动设备提供稳定的电源。
•通信设备：LDO用于为通信设备提供稳定的电源。
•工业控制系统：LDO用于为工业控制系统提供稳定的电源。
•医疗设备：LDO用于为医疗设备提供稳定的电源。
•车载电子：LDO用于为车载电子提供稳定的电源。
5. 选型考虑因素在选择LDO时，有几个因素需要考虑：•输入电压范围：确定LDO是否能够适应特定的输入电压范围。
•输出电压范围：确定LDO是否能够提供所需的输出电压范围。
•线性调整速度：确定LDO是否具有足够快的响应速度以适应输入电压的快速变化。
•效率：确定LDO的效率水平，以确定其对系统的功耗影响。
•温度稳定性：确定LDO在不同温度下输出电压的稳定性。
