潜水搅拌器安装专业技术交底

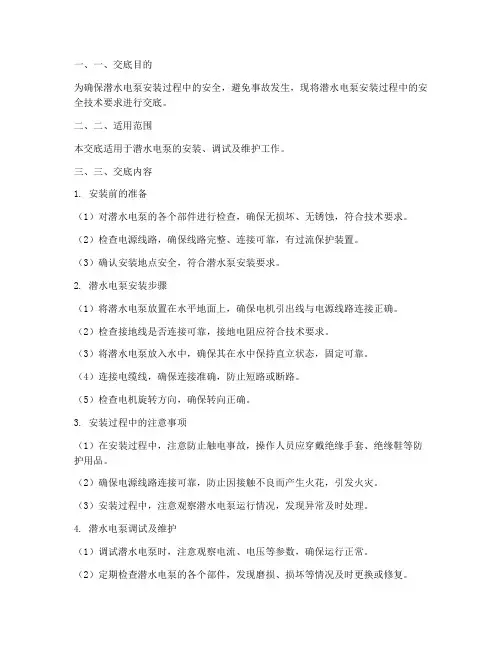

潜水泵安装安全技术交底模板
一、一、交底目的为确保潜水电泵安装过程中的安全，避免事故发生，现将潜水电泵安装过程中的安全技术要求进行交底。
二、二、适用范围本交底适用于潜水电泵的安装、调试及维护工作。
三、三、交底内容1. 安装前的准备（1）对潜水电泵的各个部件进行检查，确保无损坏、无锈蚀，符合技术要求。
（2）检查电源线路，确保线路完整、连接可靠，有过流保护装置。
（3）确认安装地点安全，符合潜水泵安装要求。
2. 潜水电泵安装步骤（1）将潜水电泵放置在水平地面上，确保电机引出线与电源线路连接正确。
（2）检查接地线是否连接可靠，接地电阻应符合技术要求。
（3）将潜水电泵放入水中，确保其在水中保持直立状态，固定可靠。
（4）连接电缆线，确保连接准确，防止短路或断路。
（5）检查电机旋转方向，确保转向正确。
3. 安装过程中的注意事项（1）在安装过程中，注意防止触电事故，操作人员应穿戴绝缘手套、绝缘鞋等防护用品。
（2）确保电源线路连接可靠，防止因接触不良而产生火花，引发火灾。
（3）安装过程中，注意观察潜水电泵运行情况，发现异常及时处理。
4. 潜水电泵调试及维护（1）调试潜水电泵时，注意观察电流、电压等参数，确保运行正常。
（2）定期检查潜水电泵的各个部件，发现磨损、损坏等情况及时更换或修复。
（3）保持潜水电泵运行环境整洁，防止杂物进入泵体。
四、四、安全要求1. 操作人员必须经过专业培训，熟悉潜水电泵的安装、调试及维护操作。
2. 操作人员应穿戴适当的防护用品，如绝缘手套、绝缘鞋等。
3. 安装、调试及维护过程中，注意防止触电、火灾等事故发生。
4. 定期对潜水电泵进行检查、维护，确保其安全运行。
五、五、交底人及接受人交底人：XXX接受人：XXX六、六、生效日期本交底自发布之日起生效。
七、七、备注1. 本交底适用于潜水电泵的安装、调试及维护工作。
2. 操作人员应严格按照本交底执行，确保潜水电泵安全运行。
3. 如有疑问，请及时向相关部门咨询。
潜水搅拌机安装技术要求
潜水搅拌机安装技术要求
1）安装前的准备工作
承包人应遵照标书图纸及对应土建工程的标高、位置，进行上述潜水搅拌机装置的安装。
承包人在上述设备安装前，应对构筑物的相关土建尺寸进行核对，并提出详细记录，对不符合安装条件的部分，应向建设单位、工程师报告，经批准及修正后，方可安装。
设备安装前应检查传动装置、安装立轴、叶轮等不应出现变形、破损等现象。
潜水搅拌机装置安装顺序应按制造厂安装手册为准。
2）设备安装
潜水搅拌机安装时，其安装位置和标高应符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于±30mm。
安装立轴的垂直度偏差应不大于0.5/1000。
3）检验和调试
潜水搅拌机安装后，承包人应按技术指标进行检验，并符合设计要求。
传动装置部分应检查和加注润滑油脂，减速器内应添加润滑油至油面标尺位置，起动传动装置，减速机的所有结合面及出轴处应无渗漏现象，检查设备运行方向是否符合设计要求。
带负荷运转1小时，检测其搅拌混合效果是否符合设计要求。
负荷运行时，驱动机构、传动立轴及叶轮应平稳，无异常声音和振动，电机电流值正常。
施工搅拌安全技术交底模板
一、交底目的为确保施工过程中搅拌作业的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于所有涉及搅拌作业的施工项目。
三、搅拌作业安全要求1. 搅拌作业人员必须持有效上岗证，熟悉搅拌设备性能及操作规程。
2. 搅拌设备应定期检查、保养，确保设备完好、安全。
3. 搅拌作业现场应设置明显的警示标志，禁止无关人员进入。
4. 搅拌设备操作人员必须佩戴安全帽、防护眼镜、手套等防护用品。
5. 作业前，应对搅拌设备进行以下检查：（1）搅拌叶片、搅拌轴等是否完好；（2）电气设备、传动部分是否正常；（3）安全防护装置是否齐全有效。
6. 搅拌作业过程中，严禁以下行为：（1）操作人员酒后作业；（2）未经培训的人员操作搅拌设备；（3）将头或手伸入搅拌筒内；（4）搅拌过程中突然停电，未采取措施切断电源。
7. 搅拌作业结束后，应清理现场，切断电源，并做好设备保养工作。
四、搅拌作业现场安全管理1. 搅拌作业现场应设置专人负责安全监督，确保各项安全措施落实到位。
2. 作业人员应严格遵守操作规程，不得擅自更改设备参数。
3. 作业过程中，如发现安全隐患，应立即停止作业，并上报相关部门处理。
4. 作业人员应熟悉应急处置预案，遇紧急情况能迅速采取有效措施。
五、搅拌作业事故处理1. 发生搅拌作业事故时，应立即停止作业，保护现场，并及时上报相关部门。
2. 事故调查组应迅速到达现场，对事故原因进行调查分析，并提出处理意见。
3. 对事故责任人和相关责任单位进行严肃处理，追究其法律责任。
六、培训与考核1. 对搅拌作业人员进行安全技术培训，使其掌握搅拌作业安全知识。
2. 定期组织搅拌作业人员参加安全技术考核，确保其具备安全操作能力。
3. 对考核不合格的作业人员，应重新进行培训，直至合格。
本安全技术交底自发布之日起实施，如遇特殊情况，可根据实际情况进行修改。
交底人：__________接受交底人：__________安全员：__________日期：____年____月____日。
潜水搅拌器安装技术交底
潜水搅拌器安装技术交底standalone； self-contained； independent； self-governed；autocephalous； indie； absolute； unattached； substantive潜水搅拌器安装技术交底1、交底说明：本交底说明仅限用于大唐多伦煤化工年产46万吨煤基烯烃新增污水处理站项目----生化反应池单元潜水搅拌器的安装。
2、搅拌器的技术参数3、施工前的准备1）吊装：潜水搅拌机、起吊架、导杆各部分可以先用板车水平倒运至生化反应池南侧的空地上，然后用吊车将其吊到生化反应池池顶。
如图：搅拌器安装前，有关人员对搅拌器的螺栓孔尺寸验收。
与之连接的设备及基础资料同步，并按要求进行检查、复测，符合要求予以验收。
2）与搅拌器连接的搅拌器法兰的验收：a.在静设备上的搅拌器法兰，表面光滑，螺栓孔内无杂物与锈蚀。
b.在静设备上的搅拌器法兰的上表面无锈蚀及划痕；c.设备内部已经清理干净；3）搅拌器法兰的水平度偏差数值不得超过下表的规定；表二与搅拌器连接的凸圆水平度偏差4、搅拌器安装1）搅拌器安装前根据搅拌器所在生化反应池的内部空间及导杆的尺寸进行脚手架搭设,经有关部门验收合格后,进行搅拌器的安装。
2）将加强筋板焊在起重架上，池顶预埋件与起重架筋板底托用螺栓连接（四个搅拌器只配了两个起重架，所以采用螺栓连接，方便将来拆卸互用。
）3）按照导杆上的底座和支撑架的位置分别在池顶部和池底部打好膨胀螺栓将导杆与池顶部和池底部分别固定。
5、浆叶安装1.浆叶从上往下安装，当在轴上安装浆叶时，按照浆叶图纸和指导说明，确认浆叶方向与轴的旋转方向相符合；2.紧固件用扭矩扳手拧紧：搅拌器浆叶安装示意图3.设备的找正与找平:1)搅拌器：水平度、轴的垂直度2)箱的水平度，采用水准仪测量，其水平度应符合厂家要求。
3)设备找正找平合格后，应经有关人员检查，并立即作好设备安装记录联轴器对中应在搅拌器安装结束后进行。

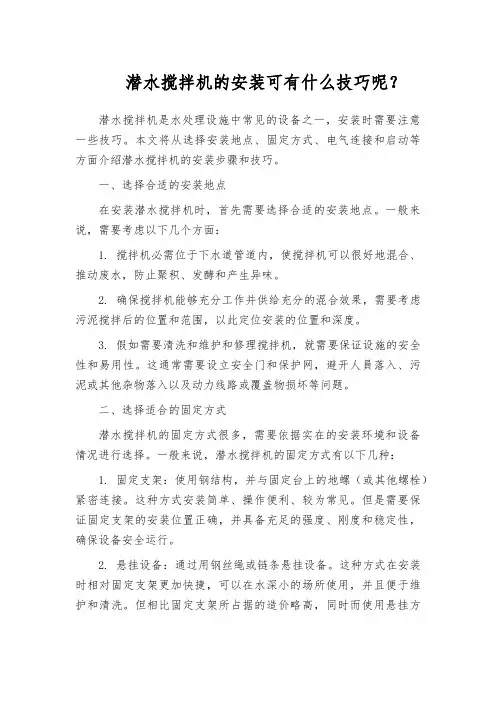

潜水搅拌机的安装可有什么技巧呢？
潜水搅拌机的安装可有什么技巧呢？潜水搅拌机是水处理设施中常见的设备之一，安装时需要注意一些技巧。
本文将从选择安装地点、固定方式、电气连接和启动等方面介绍潜水搅拌机的安装步骤和技巧。
一、选择合适的安装地点在安装潜水搅拌机时，首先需要选择合适的安装地点。
一般来说，需要考虑以下几个方面：1. 搅拌机必需位于下水道管道内，使搅拌机可以很好地混合、推动废水，防止聚积、发酵和产生异味。
2. 确保搅拌机能够充分工作并供给充分的混合效果，需要考虑污泥搅拌后的位置和范围，以此定位安装的位置和深度。
3. 假如需要清洗和维护和修理搅拌机，就需要保证设施的安全性和易用性。
这通常需要设立安全门和保护网，避开人員落入、污泥或其他杂物落入以及动力线路或覆盖物损坏等问题。
二、选择适合的固定方式潜水搅拌机的固定方式很多，需要依据实在的安装环境和设备情况进行选择。
一般来说，潜水搅拌机的固定方式有以下几种：1. 固定支架：使用钢结构，并与固定台上的地螺（或其他螺栓）紧密连接。
这种方式安装简单、操作便利、较为常见。
但是需要保证固定支架的安装位置正确，并具备充足的强度、刚度和稳定性，确保设备安全运行。
2. 悬挂设备：通过用钢丝绳或链条悬挂设备。
这种方式在安装时相对固定支架更加快捷，可以在水深小的场所使用，并且便于维护和清洗。
但相比固定支架所占据的造价略高，同时而使用悬挂方式安装时，设备的挥动范围受球铰的长度，强制偏转角度受钢丝的检验和长度掌控。
3. 浮筒悬挂：在污水中使用浮筒，将搅拌机悬挂在水面之下。
这种情况下，潜水搅拌机连接在浮筒下方，重要安装在污水处理大池子里。
此安装方式应注意浮筒选择和定位水面前沿处。
三、电气连接在安装潜水搅拌机时，需要连接电气。
重要操作步骤如下：1. 将潜水搅拌机上部相关的配电箱安装在设备相近，一般会选择安装在较高区域，便于接线，同时还便利维护和调试。
2. 在潜水搅拌机出水口处，必需加装接地线或者接地器作为耐雷的防护。

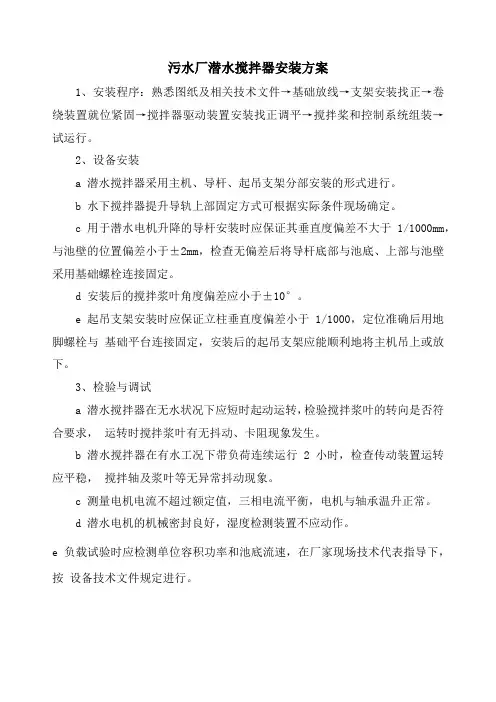

污水厂潜水搅拌器安装方案
污水厂潜水搅拌器安装方案
1、安装程序：熟悉图纸及相关技术文件→基础放线→支架安装找正→卷绕装置就位紧固→搅拌器驱动装置安装找正调平→搅拌桨和控制系统组装→试运行。
2、设备安装
a 潜水搅拌器采用主机、导杆、起吊支架分部安装的形式进行。
b 水下搅拌器提升导轨上部固定方式可根据实际条件现场确定。
c 用于潜水电机升降的导杆安装时应保证其垂直度偏差不大于 1/1000mm，与池壁的位置偏差小于±2mm，检查无偏差后将导杆底部与池底、上部与池壁采用基础螺栓连接固定。
d 安装后的搅拌浆叶角度偏差应小于±10°。
e 起吊支架安装时应保证立柱垂直度偏差小于 1/1000，定位准确后用地脚螺栓与基础平台连接固定，安装后的起吊支架应能顺利地将主机吊上或放下。
3、检验与调试
a 潜水搅拌器在无水状况下应短时起动运转，检验搅拌浆叶的转向是否符合要求，运转时搅拌浆叶有无抖动、卡阻现象发生。
b 潜水搅拌器在有水工况下带负荷连续运行 2 小时，检查传动装置运转应平稳，搅拌轴及浆叶等无异常抖动现象。
c 测量电机电流不超过额定值，三相电流平衡，电机与轴承温升正常。
d 潜水电机的机械密封良好，湿度检测装置不应动作。
e 负载试验时应检测单位容积功率和池底流速，在厂家现场技术代表指导下，按设备技术文件规定进行。
搅拌机安装安全技术交底模板
一、交底目的为确保搅拌机安装过程中的安全，预防事故发生，特制定本搅拌机安装安全技术交底。
二、交底内容1. 施工人员必须具备搅拌机安装的相关知识和技能，并经培训合格后方可上岗。
2. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工现场。
3. 搅拌机安装前，应确保施工现场的电源、水源、排水等设施齐全，符合安全要求。
4. 搅拌机安装场地应平整、坚实，避免软土地基和斜坡，以确保搅拌机安装的稳定性。
5. 搅拌机安装前，应对搅拌机进行检查，确保搅拌机各部件完好，无损坏。
6. 搅拌机安装过程中，施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
7. 搅拌机安装时，应遵循以下步骤：（1）首先，将搅拌机放置在平整的场地上，确保其底部与地面接触良好。
（2）接着，将搅拌机的支架与地面固定，确保支架稳定性。
（3）然后，将搅拌机的动力装置与支架连接，并检查连接部位的牢固性。
（4）接下来，将搅拌机的搅拌臂与动力装置连接，确保连接部位的紧固。
（5）最后，检查搅拌机的搅拌臂旋转方向是否正确，以及搅拌机的整体运行状态。
8. 搅拌机安装过程中，如发现搅拌机存在异常情况，应立即停止安装，查明原因并排除故障。
9. 搅拌机安装完成后，应对其进行全面检查，确保搅拌机安装符合安全要求。
10. 搅拌机安装完成后，应对施工人员进行现场安全教育，使其了解搅拌机的操作规程和安全注意事项。
三、注意事项1. 施工过程中，施工人员应严格遵守操作规程，不得擅自改变搅拌机的安装方式。
2. 施工现场应保持整洁，及时清理施工现场的杂物，避免发生意外事故。
3. 施工人员应保持良好的工作状态，不得酒后作业。
4. 搅拌机安装过程中，如发现施工人员操作不规范，应立即制止并纠正。
5. 搅拌机安装完成后，应定期对搅拌机进行检查和维护，确保搅拌机处于良好状态。
四、交底人（此处填写交底人姓名及职务）五、接受交底人（此处填写接受交底人姓名及职务）六、交底日期（此处填写交底日期）。
搅拌机安装技术交底(标准版)
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
搅拌机安装技术交底(标准版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
搅拌机安装技术交底(标准版)
1、安装人员要正确佩戴和使用好个人的防护用品、用具。
2、安装前应先将场地平整夯实，垫好机座、垫牢固垫水平。
3、挖好、砌好排水沟，做到排水畅通不积水。
4、安装前应先检查好各零部件是否齐全、齿轮箱润滑油是否足够；转动部位是否润滑、活动自由灵活；安全防护装置是否可靠有效；钢丝绳磨损情况一般不大于7%；检查无隐患后方可安装。
5、应安装专用的末级开关箱，并符合“一机一闸一漏电一保险”，末级开关箱要重复接地，电阻值不大于10Ω，采用直径16MM的圆钢或镀锌管、扁铁、角钢打入地下1.5米，露出地面20厘米。
6、电源线绝缘要良好，接头、螺丝要拧紧无松动，进出线距地面1.8米必须设置套管保护。
7、采用钢管搭设双层防护棚，建筑物高度小于24米的可搭设
单层防护棚。
8、安装后要调试运转正常之后，且经过有关人员验收合格后,方可移交使用。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潜水搅拌器安装技术交底
1、交底说明：
本交底说明仅限用于大唐多伦煤化工年产46万吨煤基烯烃新增污水处理站项目----生化反应池单元潜水搅拌器的安装。
2、搅拌器的技术参数
1）吊装：潜水搅拌机、起吊架、导杆各部分可以先用板车水平倒运至生化反应池南侧的空地上，然后用吊车将其吊到生化反应池池顶。
如图：
北
A2411-2
A2411-1
A2411-3
A2411-4
搅拌器安装前，有关人员对搅拌器的螺栓孔尺寸验收。
与之连接的设备及基础资料同步，并按要求进行检查、复测，符合要求予以验收。
2）与搅拌器连接的搅拌器法兰的验收：
a.在静设备上的搅拌器法兰，表面光滑，螺栓孔内无杂物与锈蚀。
b.在静设备上的搅拌器法兰的上表面无锈蚀及划痕；
c.设备内部已经清理干净；
3）搅拌器法兰的水平度偏差数值不得超过下表的规定；
表二与搅拌器连接的凸圆水平度偏差
4、搅拌器安装
1）搅拌器安装前根据搅拌器所在生化反应池的内部空间及导杆的尺寸进行脚手架搭设,经有关部门验收合格后,进行搅拌器的安装。
2）将加强筋板焊在起重架上，池顶预埋件与起重架筋板底托用螺栓连接（四个搅拌器只配了两个起重架，所以采用螺栓连接，方便将来拆卸互用。
）
3）按照导杆上的底座和支撑架的位置分别在池顶部和池底部打好膨胀螺栓将导杆与池顶部和池底部分别固定。
5、浆叶安装
1.浆叶从上往下安装，当在轴上安装浆叶时，按照浆叶图纸和指导说明，确认浆
叶方向与轴的旋转方向相符合；
2.紧固件用扭矩扳手拧紧：
搅拌器浆叶安装示意图
3.设备的找正与找平:
1)搅拌器：水平度、轴的垂直度
2)箱的水平度，采用水准仪测量，其水平度应符合厂家要求。
3)设备找正找平合格后，应经有关人员检查，并立即作好设备安装记录
联轴器对中应在搅拌器安装结束后进行。
根据随机技术文件确定齿轮箱与电机主轴的轴端距，其误差不得超过技术文件规定的范围。
联轴器找同心采用双表法或单表法进行，通过对电机的调整来达到同心度要求，联轴器对中数据应以随机技术资料为准，如随机技术资料无规定，则根据规范及按照联轴器种类和外径确定对中数据，记录数据。
6、单机试运转
搅拌器试运转的步骤与常规泵相同，也分电动机单试、联轴器对中复核和搅拌器试运转三个步骤。
搅拌器采用水作为试运介质，其他准备工作与泵相同。
搅拌器在试运转前完成下列检查
1.确认搅拌器已可靠接地；
2.确认所有保护罩、盖均已安装妥当；
3.确认所有可拆件均与搅半机安装妥当；
4.已详细阅读并严格执行搅拌器操作与维护说明书；
5.确认搅拌机输出轴能手动自如；
6.确认所有人员和其他设备均已脱离转动部件；
7.确认所有外接电源、液、气等均已按使用标准和规范接通；
8.确认已经按照要求加装足够的润滑剂。
电机单试：
电机单试的过程及要求与常规泵相同。
对中复测：
电机单试后，复测齿轮箱与驱动电机的对中数值，联轴器的径向位移不应大于0.025mm，轴线倾斜度不应大于0.2/1000。
搅拌器试车
1.将搅拌器手动盘动数周，转动应灵活无卡涩及磨擦现象。
2.启动前齿轮箱内的油标/呼吸器已经装回，并按照说明书的扭力拧紧。
3.点动电动机，检查搅拌器的转向应无误，搅拌器各部位应无异常现象及磨擦。
4.在将搅拌器所在的容器中运行搅拌机，检查有否异常噪音和振动，如果出现任何
泄露及非正常状况，一般机器都要停止运行。
5.机器运转至少10分钟后检查油位，如油位低于满液位标志，要再加油直到油位
达到满液位，如油位高于满液位标志，则需要放掉多余的润滑油直到油位的达到满液位标标志，再次运行10分钟后检查油位，重复以上步骤，直到油位在10分钟运行前后大致都在油标的满液位位置，务必在每次停车时检查油位。
6.为确保机器正确连接，载荷和输出转速都应检查，还应注意齿轮箱表面温度，在
任何地方齿轮箱的温度都不能超过70℃。
7.检查完以上各项后，停掉搅拌器，用扭矩扳手再检查所有螺栓及紧固件的扭矩，
对每个螺栓都应检查其扭矩值，如果必要重新拧紧。
8.重新开启搅拌器按照使用说明书及厂家的规定进行载荷试车，时间与具体要求按
照操作手册及厂家要求。
交底编号：
中油吉林化建
技术交底
(生化反应池潜水搅拌器安装技术交底）
编制单位：中油吉林化建赤峰项目部
潜水搅拌器技术交底尾页。
