【免费下载】hypermesh心得
HyperMesh经验剖析
HyperMesh经验1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2）然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。
*这样做实际上只利用了HM中的节点和单元信息。
3）在ANSYS中INPUT这个*.prp文件就可以了。
你这个问题我也遇到过，不过现在解决了，我听我做汽车碰撞的同学说，盗版的HM与ANSYS接口是有问题的。
不过，你可以通过手工进行修改HM导出的文件，添加单元类型语句，ET，1,45，再删除多余没用的语句，就可以导入进去了我学HYPERMESH采用了以下步骤：1、找来一本ANSYS中文的基础教程，看一下有限元分析的基础：单元类型，定义实常数，划分网格的基本规则，材料属性，加载（载荷定义，载荷步,约束），后处理。
在没有HYPERMESH中文教材时，这不失为入门的好办法。
2、安装HYPERMESH，按照培训教程day1,day2,advanced training从头做一遍（打开金山词霸，可以屏幕取词的）。
3、休息一天，太累了。
4、这次是正式学习，买个笔记本，在把三个培训教程边看边练，主要是做笔记，把重要的地方记下来（我记了27页）5、自己练习建几个简单模型，练习一下，会找问题。
6、进入我们这个论坛，跳至48页，从论坛建立时的帖子看起，在一页页的往前翻，把有价值的帖子存下来，有些帖子可以整理成word形式的就直接复制，粘贴成问题集。
当然，看帖子不是件容易的事，到现在大约有1500条帖子，要合理安排自己的时间才能有精力，有毅力看下去。
看帖子确实是个学习的好办法，而且论坛里高手也是很多地。
看帖子的过程渐渐感受到了一种互助的精神，初学者可以找到学习中需要的资料，高手互相交流经验，特别是斑竹，感觉能在工作之余这么耐心地在板上答疑解惑真的不易。
Hypermesh心得
Hypermesh⼼得handles：使⽤Morphing功能时⽣成的操纵点domains：使⽤Morphing功能时要求变形的域1设置⼏何清理容差可在options, geom cleanup 和automesh : cleanup⾯板中实现;⼏何清理容差指定了模型间隙的最⼤尺⼨;⼏何清理容差若⼤于全局单元尺⼨的15%-20%会引起明显的⽹格扭曲;处理模型各曲⾯区域时，可设置不同的容差值.2 Equivalence -⼀次性对多条⾃由边进⾏合并Toggle -逐⼀合并⾃由边Replace -⼀次对⼀对⾃由边进⾏合并Unsplit –移除造成曲⾯分割的曲线Toggle –与edge edit ⾯板下的toggle功能相同; 基于清理容差范围搜索，对边的类型进⾏改变（将成对⾃由边合并为共享边；或将共享边压制为压缩边）Filler surf –基于⾃由边构建可能的缺失曲⾯通过拓扑视图模式来搜索模型中的错误连接关系修复：缝合⾃由边：equivalence & toggle删除重复⾯：Defeature> duplicates创建缺失⾯：filler surface3可以通过主菜单Geom页⾯下的midsurface panel 创建中⾯（1）Auto Midsurface –⾃动针对实体⼏何模型或封闭曲⾯组抽取中⾯有时在⼏何模型存在曲⾯缺失的情况下仍能顺利抽取中⾯缺失曲⾯越多，所抽取中⾯的⼏何保真度越低（2）Surface Pair –在选定的成对平⾯间建⽴中⾯1）. 使⽤实体⼏何模型或封闭曲⾯组包络形成的板壳结构作为抽取中⾯对象⾃动抽取中⾯功能（Midsurface : auto midsurface）要求待抽取的⼏何模型为封闭⼏何。
必要时使⽤拓扑修复⼯具（Topology Rapair）修补⼏何模型。
2.）对于较复杂模型，可在抽取中⾯操作前使⽤⼏何模型简化功能（Defeature）对构成实体的⼏何模型或封闭曲⾯组进⾏编辑在保证求解精度的前提下对实体进⾏适当的简化，可有效地提⾼建模和求解的效率3.）通过midsurface : auto midsurface创建中⾯针对某些需要更多中⾯⼏何形态控制的区域使⽤surface pair⼿⼯抽取中⾯对已抽取的中⾯，使⽤midsurface : editing tools 对其形态进⾏微调4. ）观察中⾯，校正模型错误连接关系通过quick edit功能可以快捷⾼效的对创建好的中⾯进⾏编辑4 通过⼏何模型简化(Defeature)⼯具, 将模型中某些⽆关紧要，对分析结果影响不⼤或对⽹格剖分造成困难的⼏何特征移除，从⽽使零部件⼏何特征更加简洁。
HyperMesh心得
hypermesh心得1、geometry clean中出现的黄色边界线表示什么意思表示共享边三个或者三个以上的面共同的边界；2、HM中有什么工具可以补面的edit surface-gt surface filler，除了edit surface-gt surface filler外还可以用spline drag sweep等命令补面只要选surface only选项就可以了；3、划好2d网格之后用tool-gt edges-gt tolerance0.01-gt equivalence-Gt find edges最后发现220个free surfaces，我记得有一个快捷键保存这些自由面到内存中然后可以删除刚刚保存的面大侠帮忙用你的操作发现的是freeedges它会自动保存在一个叫做edges的component里然后隐藏掉其他的部分再点击右侧QA-gt Find Attached找到相邻单元再进行处理；4、出现黄线怎么几何清除GEOMCLEAN—SURFACE—FINDDUPLICATES试试出现黄线大多是有重合面出现结合隐藏F5仔细观察一下找到重合的面有的及其微小删掉即可；5、2d单元划分完毕在Tool-gt check elements-gt connectivity中发现有这样的提示“574elements swere found with questionable connectivity”这时有些单元高亮怎么解决这个问题使得没有单元有连接问题大侠们指教connectivity表示有重合单元存在把重合单元删了就可以了，具体操作如下在Tool-gtcheckelems先点击duplicates接着点击savefailed然后按F2在elems 下选retrieve最后点击deleteentity；6、体单元有什么优劣的评判指标checkelems/3-d面板中QI/Toolgt..；7、两个同心圆之间怎么生成填充曲面呢两个圆都是红色的自由边界，2D-gtspline；8、建模完后findedges检查没有通过如何处理.谢谢.请大家帮忙方法是不是很多disp里面隐掉其他comp只显示free edge在macro菜单里选QA选find attached找到与此相关的失效单元手工修改之，另外生成四面体还有检查T-connection是不是不检查三维单元的freeedges和T-connection不用检查三维单元的Tconnection可以检查freeedges；9、节点合并是哪个命令在哪单元的连续性是用这个吗可以用F3合并节点注当你选中equivalence的时候是将两个节点合并为一个没选的话它们只是位置在一起但还是两个节点检查单元的连续性是tool edge也可用edges二维或曲面faces三维单元连续性也用这个检查具体见练习/cgi-bin/ut/topic_show.cgiid44533amph1250313；10、在检查三维实体单元节点一致的时候先检查edges再把三维实体单元生成表面faces然后再对生成的表面进行edges的检查。
hyperworks学习心得及常见问题
hyperworks学习心得及常见问题第一篇：hyperworks学习心得及常见问题制造系统信息集成技术(答案）一、简答题：1、如何将.igs文件或.stl文件导入hypermesh进行分网？filesimport切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、在使用TOOL->reflect命令，映射单元时，得到了映射的结果，原先的对象却不见了，应如何处理？答：方法1、在选择reflect后命令后，应选择duplicate命令，复制欲操作的对象。
方法2、先把已建的单元利用organize〉copy到一个辅助collector 中，再进行操作。
3、igs导入hypermesh后，想将模型整体尺寸缩小一半，在hypermesh中能实现么？答：可以在tool panel中,选择scale命令完成。
4、对加面载荷的菜单，magnitude是力的大小，magnitude％是什么？magnitude%是指在图形区中的显示设置，100%表示1:1的比例。
magnitude％是显示的箭头大小与施加压力大小的百分比5、另外ruled和skin有什么不同呢？skin可以构造曲面。
ruled构造直平面。
6、在进行单元的删除或隐藏命令时，常用的by config 是什么选择方式? type里的ctria3和quad4又是什么？答：通过config命令用来选择单元的类型。
config也可以认为是一种大的类型，他提供了单元的基本形式，如4节点quad等，但是对应于不同的求解器，即使是4节点的quad 也有不同的类型，如适用于平面应力，平面应变的，壳单元等了。
type是具体的单元类型。
举个例子，比如同样4节点quad，选择config为quad4，那么广义的层面上就与3角形，体单元区分开了。
type中选择plane1呢，说明你的单元是平面应力类型单元（这个在你之前的单元属性中已经定义了，否则没用）。

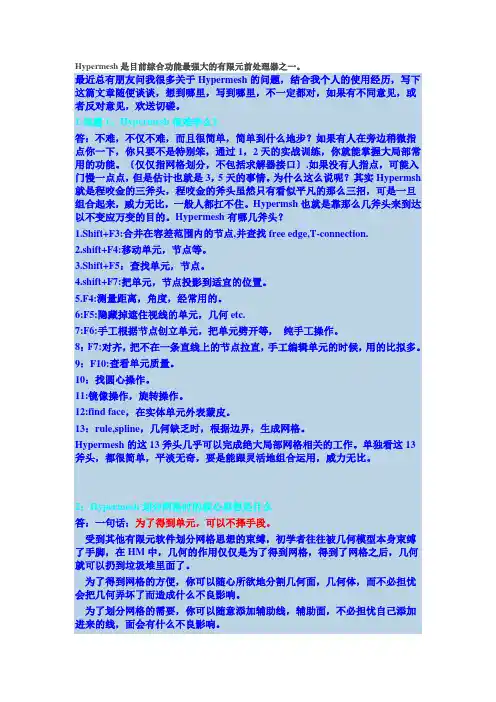

HyperMesh经验
Hypermesh是目前综合功能最强大的有限元前处理器之一。
最近总有朋友问我很多关于Hypermesh的问题，结合我个人的使用经历，写下这篇文章随便谈谈，想到哪里，写到哪里，不一定都对，如果有不同意见，或者反对意见，欢送切磋。
1.问题1：Hypermesh很难学么？答：不难，不仅不难，而且很简单，简单到什么地步？如果有人在旁边稍微指点你一下，你只要不是特别笨，通过1，2天的实战训练，你就能掌握大局部常用的功能。
〔仅仅指网格划分，不包括求解器接口〕.如果没有人指点，可能入门慢一点点，但是估计也就是3，5天的事情。
为什么这么说呢？其实Hypermsh 就是程咬金的三斧头，程咬金的斧头虽然只有看似平凡的那么三招，可是一旦组合起来，威力无比，一般人都扛不住。
Hypermsh也就是靠那么几斧头来到达以不变应万变的目的。
Hypermesh有哪几斧头？1.Shift+F3:合并在容差范围内的节点,并查找free edge,T-connection.2.shift+F4:移动单元，节点等。
3.Shift+F5：查找单元，节点。
4.shift+F7:把单元，节点投影到适宜的位置。
5.F4:测量距离，角度，经常用的。
6:F5:隐藏掉遮住视线的单元，几何etc.7:F6:手工根据节点创立单元，把单元劈开等，纯手工操作。
8：F7:对齐，把不在一条直线上的节点拉直，手工编辑单元的时候，用的比拟多。
9：F10:查看单元质量。
10：找圆心操作。
11:镜像操作，旋转操作。
12:find face，在实体单元外表蒙皮。
13：rule,spline，几何缺乏时，根据边界，生成网格。
Hypermesh的这13斧头几乎可以完成绝大局部网格相关的工作。
单独看这13斧头，都很简单，平淡无奇，要是能跟灵活地组合运用，威力无比。
2：Hypermesh划分网格时的核心思想是什么答：一句话：为了得到单元，可以不择手段。
受到其他有限元软件划分网格思想的束缚，初学者往往被几何模型本身束缚了手脚，在HM中，几何的作用仅仅是为了得到网格，得到了网格之后，几何就可以扔到垃圾堆里面了。
hypermesh精华笔记总结
hypermesh精华笔记总结1.如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度（注意单位一般输入9800），N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外，如果要添加重力，那么材料属性里RHO一定要填写，这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边，可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格，按照自由边的定义，在这个面的外围没有其他的面与之相连，所有会产生自由边。
这个自由边不能去掉，而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数5.为模态分析设置频率分析方法的card 是EIGRL其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
8.频率载荷表collector type->loadcols->....->card image->TABLED1例如：TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz，幅值为1的载荷9.创建随频率变化的动态载荷loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)10.Card Image是你在创建一个新的组的时候,通过Card Image 赋予这个组里面的单元一些属性.具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
Hypermesh学习总结
序号作用命令名称1基于LS-DYNA和HyperWorks的汽车安全仿真与分析材料：MAT3 线弹塑性材料； MAT20 刚性体材料； MAT24 弹塑性材料； MAT98 ；MAT1各项同性材料；材料的弹性模量：E、剪切模量：G、泊松比：NU、密度：RHO（密度单位为T/mm3一般为负9次方）；厚度：T2静力学分析：只需要弹性模量和泊松比用于确定刚度；模态分析时需要输入密度Hyperwork中设置的默认单位34按住左键移动到目标位置可以选中目标5图带材料type的显示，需要在optiStruct 模块中才可以6连接的种类：1D单元里面有连接；analysis里面有面接触；还有共节点Load collector-Card image-EIGRL:V1-V2表示频率范围，ND表示分析前N阶固有频率7自动化分2D网格时、可以通过先调节红圈处的数值再点击节点数8检查网格后，重新编辑3D网格步骤tool-check elems(save failed)-mask(elems-retrieve-reverse)-find(find attached需要选中一些单元)-3D-tetramesh （tetra remesh）9模态分析步骤1、模态分析分为增加约束和不加约束两种，不加约束为自由模态，反映结构本身的频率；增加约束的模态分析为工作状态的模态，需要先进性静力学分析10单元格质量检查：2D单元：（1）单元尺寸应控制在最大尺寸与最小尺寸之间，不宜差别过大（一般不超过基准尺寸的正负1/3）；（2）Aspect Ratio（长宽比）：四边形单元长宽比不超过5；（3）Warpage（翘曲）：四边形单元翘曲角度小于15度；（4）Max Interior AngleQuad（四边形最大内角）：应小于140度；（5）Min Interior AngleQuad（四边形最小内角）：应大于40度；（6）Max Interior AngleTria（三角形最大内角）：12快捷键F6，单元编辑13截图率范围，ND表示。
Hypermesh实习报告
Hypermesｈ实习报告什么就是有限元分析有限元分析就是使用有限元方法来分析静态或动态得物理物体或物理系统。
在这种方法中一个物体或系统被分解为由多个相互联结得、简单、独立得点组成得几何模型。
在这种方法中这些独立得点得数量就是有限得,因此被称为有限元。
由实际得物理模型中推导出来得平衡方程式被使用到每个点上，由此产生了一个方程组。
这个方程组可以用线性代数得方法来求解。
有限元分析得精确度无法无限提高。
元得数目到达一定高度后解得精确度不再提高,只有计算时间不断提高。
有限元分析可被用来分析比较复杂得、用一般地说代数方法无法足够精确地分析得系统，它可以提供使用其它方法无法提供得结果。
在实践中一般使用电脑来解决在分析时出现得巨量得数与方程组。
分析一个物体或系统中得压力与变形时有限元分析就是一种常用得手段，此外它还被用来分析许多其它问题如热传导、流体力学与电力学。
有限元分析通常借助计算机软件完成，著名工程软件有MSC Nastｒan，ＡNSYS，2D-sigmａ等。
在此次得培训中我们就是对HyｐｅrＷork软件进行学习，主要就是其中得ＨypｅrMesｈ模块进行学习。
HypeｒMeｓｈ就是一个高性能、开放式有限单元前后处理器,让您在一个高度交互与可视化得环境下验证及分析多种设计情况。
以下就是我在这几天得学习中得一些总结一Hypeｒmｅｓｈ界面熟悉及常用快捷键1、操作界面1）下拉菜单:标题栏下方,通过这些菜单选项进入ｈypｅrmesh得不同功能模块2）快捷工具栏：一些常用得工具3）图形区：显示几何、有限元模型、XY曲线图与结果图4）页面菜单:主菜单，包括多个子菜单5）面板菜单:显示每一页面上可用得功能，可通过点击与功能相应得按钮来实现这些功能。
6）标签域：在图形区左侧，列出一些有用得工具,包括多个特征界面,如UTIＬITY 菜单,ＭＯDEL浏览器与SOLＶER浏览器等.2.常用快捷键介绍F2删除Ｆ3合并节点Ｆ4测量F5隐藏F6网格编辑F7节点对齐F８节点创建F11快速几何清理F1２网格划分Shiｆt+Ｆ2 临时节点创建与编辑Shift＋F3 边界查找与缝合Ｓｈifｔ＋F10 单元法向量Shｉｆｔ+F4 对象平移ｔｒanslａteShiｆt+F7 投影ＰｒｏjｅｃtShiｆt+Ｆ１１对象管理orｇanｉｚeCtrl+Ｆ１（＝Ｃtrl+F２)去背景截图Ｃｔrl+鼠标左键旋转Ctｒl＋鼠标右键平移Cｔrｌ＋鼠标滚轮缩放Ｆ键全屏二导入与导出文件Hypermesh可以导入很多种类型得文件,如网格、几何模型等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
hypermesh心得1、geometryclean中出现的黄色边界线表示什么意思表示共享边三个或者三个以上的面共同的边界2、HM中有什么工具可以补面的editsurface-gtsurfacefiller除了editsurface-gtsurfacefiller外还可以用splinedragsweep等命令补面只要选surfaceonly选项就可以了3、划好2d网格之后用tool-gtedges-gttolerance0.01-gtequivalence-gtfindedges最后发现220个freesurfaces我记得有一个快捷键保存这些自由面到内存中然后可以删除刚刚保存的面大侠帮忙用你的操作发现的是freeedges它会自动保存在一个叫做edges的component里然后隐藏掉其他的部分再点击右侧QA--gtFindAttached找到相邻单元再进行处理。
4、出现黄线怎么几何清除GEOMCLEAN—SURFACE—FINDDUPLICATES试试出现黄线大多是有重合面出现结合隐藏F5仔细观察一下找到重合的面有的及其微小删掉就是5、2d单元划分完毕在Tool-gtcheckelems-gtconnectivity中发现有这样的提示”574elementswerefoundwithquestionableconnectivity“这时有些单元高亮怎么解决这个问题使得没有单元有连接问题大侠们指教connectivity表示有重合单元存在把重合单元删了就可以了。
具体操作如下在Tool-gtcheckelems先点击duplicates接着点击savefailed然后按F2在elems下选retrieve最后点击deleteentity6、体单元有什么优劣的评判指标checkelems/3-d面板中QI/Toolgt..7、两个同心圆之间怎么生成填充曲面呢两个圆都是红色的自由边界。
2D-gtspline8、建模完后findedges检查没有通过如何处理.谢谢.请大家帮忙方法是不是很多disp里面隐掉其他comp只显示freeedge在macro菜单里选QA选findattached找到与此相关的失效单元手工修改之。
另外生成四面体还有检查T-connection是不是不检查三维单元的freeedges和T-connection不用检查三维单元的Tconnection可以检查freeedges9、节点合并是哪个命令在哪单元的连续性是用这个吗可以用F3合并节点注当你选中equivalence的时候是将两个节点合并为一个没选的话它们只是位置在一起但还是两个节点检查单元的连续性是tool_edge也可用edges二维或曲面faces三维单元连续性也用这个检查具体见练习/cgi-bin/ut/topic_show.cgiid44533amph125031310、在检查三维实体单元节点一致的时候先检查edges再把三维实体单元生成表面faces然后再对生成的表面进行edges的检查。
可以检查内部的节点。
不知道这个方法有没有太多的问题欢迎大家讨论对有的三维单元来说先生成face再检查其edge一般来说就可以了但是如果当模型中如果内部有一个闭合的空心的话检查face的edge是检查不出错误的这时要检查face的法向只有这样才能真正的检查错误。
如果不信的话可以找一个无错误模型删掉一个内部单元再按上面的方法检查看一看就知道啦11、在CHECKELEMENTS中有个检查单元的是CONNECTIVITY 请问它的具体含义是什么检查时如发现有问题怎么修改单元啊用来检查T-connection。
根据你的模型来检查这一项如果是从面单元生成四面体单元必须保证没有T-connection。
比如说目的就是分面单元那么单元分完了检查质量时首先得看分得单元有没有问题那么就必须用到connectivity和duplicate12、小弟也刚学不久我讲一下我自己对自由边的理解自由边也就是缺乏约束的边如果在网格内部出现自由边也就是说网格内部有某些节点不是被四周所有单元共享的就2维来说相当于这个地方是一条裂缝在计算时就会带来较大的误差。
消除的方法使用shiftf3的equivelence来合并微小间隙的相邻节点用f3来和并较大间隙的节点。
13、二维单元检查已OK提示是封闭的可划三维网格时提示“Boundaryrecoveryfailedduringsub-gridrecover.quot请问是怎么回事如何解决只是封闭的还不一定可以还需要检查一下单元的质量如果有的质量很坏的话就生成不了四面体的。
检查一下最大角最小角长宽比以及雅可比系数等14、我在建模的时候发现我建的两组面单元之间交接处面单元不重合。
我利用distance把相对节点的距离变为了0可是他们之间应该还是两组不同的节点吧如何使他们融合为一组节点呢shiftF3equivalence15、哪位高手知道hypermesh中2D/meshparams/elemsize的值如何改我把模型从放大了倍后哪个参数一直显示结果就不能用小于的尺寸automesh错误提示显示elemsizemustbegreaterthanthenodetolerance.怎么办答、把option中的nodetol和cleanuptol改小16、划分完网格之后有重复的节点在以后的分析中非常不方便不知道hypermesh里有没有压缩的功能将重复的节点压缩一下答tools中的edge/face然后equivalence17、在UG中建的面的模型现在导入hypermesh用shell分网抽取中面比较繁琐所以选择直接建面但是现在分网的时候节点不连续我想是导入片体不连续的原因。
现在有什么办法么谢谢了两种比较直接的方法取决于不连续的间隙有多大。
1.在tool面板中选择checkedgesequivalence所有重节点。
选择适当的tolerance。
2.或者通过F3进行节点替换。
当然如果影响不大也可以在划分网格之前进行几何清理。
不过关于黄线的问题要分情况对待。
如果是重复曲面应该设法删除对可能由此造成的缺面问题采用补面的方式。
如果是T形连接则有可能是正常的18、在网格检查时什么是“theJacobianoftheshellelements”答是在壳单元内积分点处最小Jacibian与最大JAcobian的比值对线性三角形单元由于只有一个积分点所以这个选项永远是1四边形单元的jacobian值不能为负值否则计算会不收敛。
除此之外jacobian值越接近1单元质量越好19、几何模型中是否只有都是绿线时才可对其分网格day1中的ujoint.是这样做的图中有有绿、红、黄线划网格时有必要都处理吗添加辅助线时有具体要求吗你所说的模型是板还是体板就没必要了体是要一定清理的了但有时也可以将2D画好之后修改网格质量20、用三角形网格做tetrmesh时出现sel-intersecttria.请问各位是什么问题啊检查重复单元或者T-connectionT-connection是指两个相邻扭曲的面画出来的单元会干涉。
请休整面再画checkedges把下面的freeedges切换成T-connection。
21、划好2d网格之后用tool-gtedges-gttolerance0.01-gtequivalence-gtfindedges最后发现220个freeedges怎么处理不然不好3dmesh大侠帮忙用tool-gtedges-gtequivalence时把tolerance设大一点如果这样还有问题可以看看是不是节点离得太远了是不是在自由边的interface上两侧的节点数不相同也可以F3用就用节点replace另一个如果节点不多或把其中的一个面重新划分22、什么是改变边的类型是不是这个选项具有下面两个选项的作用replace 和suppressunsuppress望大家指点一下答这几个功能差不多但注意toggle只能针对一条边而suppress可以一次针对多条边。
23、终于做了一个没有freeedge的网格模型总结一下应该注意以下两个方面1多次mesh要保证临界边的节点数一致。
2mesh完要用toolgtedges做“重节点合并”。
24、是不是模型中所有的边只剩下绿色的颜色最后网格化的结点一定是连续的呢如果不是的话还需要做一些什么工作呢或者网格化后一定可以通过EQUIVALENCE合并结点使之成为无FREEEDGE的呢不是你要通过tools/edges检查边界继续问请问具体是怎么检查的呢在网格化之前我好像不能检查出FREEEDGE.HYPERMESH有没有相当于ANSYS里面的GLUE操作的呢比如有相邻面的两个体积互相独立这时你是怎么网格使它们的结点成为连续的呢答首先hm中不需要体的概念这是很好的办法几何清理我个人觉得不需要太强调绿边因为有时候编辑面的时候不太好选索性我就不理它不过几何清理一定要好划分网格方便清除线时候可能有一些点还需要自己去掉分网尽量选mixed我个人觉得先简单检查单元质量三角形和大小单元然后全部变成三角形单元再检查质量。
如果有自由边可以部分重划或F3等。
关于有相邻面的两个体积互相独立可以划一个然后copy到另一个等等25、1。
isolate是用来分离体的表面原来没有抽取中面的时候常用来分离外或内表明然后用offsetgeom或elem来生成中面的Seperatethinsolidcomponentintoasinglesurface。
isolate对于geom上的face操作它会将面单独提取出来放到一个collector里而face生成的是网格单元。
2。
washer就是在圆孔外圈生成一个1.5倍的圈主要是更好的划分网格Createatrimmedsurfaceconcentricwithanexistinghole。
Altair/hw6.0/tutor ials/hm/tutorials/2dmorphing.hm文件你调出就可以看到边上加上一圈后分网的效果了3。
adjcircpts就是在圆上添加硬点也是更好的划分圆孔网格Adjustlocationoffixedpointsonacirclularedgeby4526、normal问题很普遍day2中支杆二维网络做好了使用normals监测方向displaynormaLs后出现方向不一致在orietiation中点elem随便选一个单元再按下adjustnormals就出现someelementsappeartobeunconnectedandwerenotprocessed答这代表这些单元之间还有缝隙也就是说节点之间没有协调一致。
