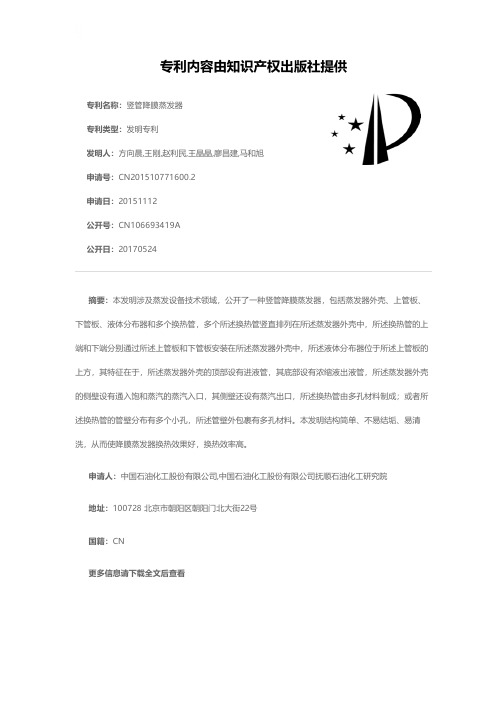

专利名称：竖管降膜蒸发器
专利类型：发明专利
发明人：方向晨,王刚,赵利民,王晶晶,廖昌建,马和旭申请号：CN201510771600.2
申请日：20151112
公开号：CN106693419A
公开日：
20170524
专利内容由知识产权出版社提供
摘要：本发明涉及蒸发设备技术领域，公开了一种竖管降膜蒸发器，包括蒸发器外壳、上管板、下管板、液体分布器和多个换热管，多个所述换热管竖直排列在所述蒸发器外壳中，所述换热管的上端和下端分别通过所述上管板和下管板安装在所述蒸发器外壳中，所述液体分布器位于所述上管板的上方，其特征在于，所述蒸发器外壳的顶部设有进液管，其底部设有浓缩液出液管，所述蒸发器外壳的侧壁设有通入饱和蒸汽的蒸汽入口，其侧壁还设有蒸汽出口，所述换热管由多孔材料制成；或者所述换热管的管壁分布有多个小孔，所述管壁外包裹有多孔材料。
本发明结构简单、不易结垢、易清洗，从而使降膜蒸发器换热效果好，换热效率高。
申请人：中国石油化工股份有限公司,中国石油化工股份有限公司抚顺石油化工研究院
地址：100728 北京市朝阳区朝阳门北大街22号
国籍：CN
更多信息请下载全文后查看。
超声式蒸发器强化传热性能分析
。 对 于 具 体 的蒸 发溶 液采 用 何 在 蒸 发器 中采用 超 声 技 术 ， 可 以使液 体 表 面 产 应 用 于食 品工 业 中ｎ 生蒸汽型喷雾 ， 即在 液 体 表 面产 生 一层 雾 化 带 ， 因 种 频 率和 功 率 的超 声 波才 能达 到最 佳 的强 化效 果 、 空化现象 ” 对 蒸 发 溶 液 是 否 有 影 响 而 蒸发 表 面 积 会大 大 增加 ， 另外 喷 雾 可 以造 成 液 体 超 声 波 产 生 的“
提 高传 热 系 数 ， 该研 究 未见 公 开 的文 献报 道 。 步 增 加传 热 系数 ， 使 液 体蒸 发 过程 得 以强 化 。 因此 ， 度， 超 声 技 术 非 常 适 用 于糖 类 、 黑液 、 石 油 等 在 蒸 发 过
程 中结 垢严 重 的溶 液 浓缩 。 近 年来 ， 国 内外 关 于 超 声 波 在 清 洗 、 分 离 和 防
ｌ 装 备 应 用 与 研 究 ◆ ｚ ｈ ｕ ａ ｎ ｇ ｂ ｅ ｉ Ｙ ｉ ｎ ｇ ｙ ｏ ｎ ｇ Ｙ ｕ Ｙ ａ ｎ
超 声式蒸发器 强化 传热性能分析
宋玉 臣 宋继 田 韩 峰 田 玮 许 晓 飞
（ 天津科技大 学机 械工程学 院， 天津 ３ ０ ０ ２ ２ ２ ）
摘
１ 卜 ” ］ 。 与 周 围气 体产 生相 对 运动 ， 使 湍 动系 数 大大 增 加 ［ 】 ］ 。 等 ， 这 些研 究 至 今 没 有 具体 的相 关 文 献 报 道 ［ 同时 ， 超 声技 术 可 以使 液 体 产 生超 声 空化 ， 这 不仅 从所 查 的文 献 ¨ 来看， 有 研 究者 将 超 声源 加 入 蒸 发
降膜式蒸发器用高效传热管换热性能试验研究
降膜式蒸发器用高效传热管换热性能试验研究
郑亚林;谷波;罗忠
【期刊名称】《制冷与空调》
【年(卷),期】2011(011)002
【摘要】通过试验对降膜式蒸发器用高效传热管的换热性能进行研究,并将其与之相对应的池沸腾换热性能进行比较.由比较数据可知:样管池沸腾换热性能均随热流密度的增大而增强,降膜蒸发性能在一定热流密度下随喷淋流量的增大而增强;在恒定热流密度和恒定喷淋流量下,光管降膜燕发性能低于池沸腾性能,强化管降膜蒸发性能高于池沸腾性能;池沸腾性能高的强化管降膜蒸发性能也强.
【总页数】4页(P81-83,23)
【作者】郑亚林;谷波;罗忠
【作者单位】上海交通大学;上海交通大学;高克联管件(上海)有限公司
【正文语种】中文
【相关文献】
1.三维高效强化传热管传热系数的试验研究(1):蒸发强化传热 [J], 商萍君
2.高效传热管性能测试装置及试验研究 [J], 杨成文;周邦宁
3.双侧强化换热高效冷凝传热管的试验研究 [J], 马济成;张德山
4.水平管降膜式蒸发器管间流型转换试验研究 [J], 姚宁; 吴爱华; 林嘉铭; 胡晟煜; 张政; 李学来
5.高效传热管内凝结换热性能及阻力性能的实验研究 [J], 解旭斌;王维城;王栋因版权原因，仅展示原文概要，查看原文内容请购买。
基于最速降线型液体分布器的竖管降膜蒸发特性研究
基于最速降线型液体分布器的竖管降膜蒸发特性研究随着科技的快速发展，液体分布器的研究也日益得到人们的重视。
最速降线型液体分布器作为一种比较先进的分布器，具有分布均匀，能耗低等优点，成为当前研究的热点之一。
本文主要针对基于最速降线型液体分布器的竖管降膜蒸发特性进行深入研究。
一、最速降线型液体分布器概述最速降线型液体分布器是一种新型分布器，其核心设计理念是借鉴弧形导流板的结构，使分布器的液体喷口呈现出类似于弧形的结构，从而在液体流动时呈现出最速降线的状态。
由于其内部结构精密，液体分布均匀，因此广泛应用于化工、食品加工、医药、环保等行业领域。
二、竖管降膜蒸发原理与特点竖管降膜蒸发是一种传统的蒸发方式，其核心原理是将溶液喷洒在垂直放置的管壁上，利用管壁的表面张力和重力，使得液体形成流膜，在表面自由乘风蒸发。
该技术具有节能高效、操作简便、产品品质高等优点，广泛应用于化工等领域。
三、最速降线型液体分布器竖管降膜蒸发研究在传统的竖管降膜蒸发过程中，由于液体分布不均匀等因素的影响，容易导致蒸发速度不一致，从而导致产出的产品品质不稳定的问题。
因此利用最速降线型液体分布器实现竖管降膜蒸发成为了解决这一问题的有效方式。
在最速降线型液体分布器的研究中，需要解决以下问题：1.设计合适的液体喷口，使得液体喷洒在管壁上的均匀性更高。
2.设计合适的管壁，使得液体不易滴落，形成均匀的流膜。
3.结合实际工业应用，实现最速降线型液体分布器与竖管降膜蒸发的应用。
经过长期探索研究，相关专家设计出了基于最速降线型液体分布器的竖管降膜蒸发设备。
该设备采用高强度玻璃制成的圆形竖管，内部设计有特殊的液体分布器，能够将液体均匀喷洒在管壁上，形成均匀的流膜，实现高效蒸发。
四、竖管降膜蒸发设备的应用基于最速降线型液体分布器的竖管降膜蒸发设备已经在化工、制药、食品等行业得到广泛应用。
例如在制药行业，该设备可以用来制取大多数药品的制剂，包括片剂、胶囊、口服溶剂、注射剂等。
酒窝状换热板强化换热效果分析
进行 了模 拟 ， 这 ３种板在 不 同流速 下板 间流道 内壁 面平均换 热 系数 、 热量 、 对 换 平均努 塞 尔数 以及
摩擦 阻力的变化特性进行 了对比分析。结果显示： 酒窝板在 强化换热能力的同时其压力损失也
会 增 大， 但从 单位 体积换 热量来 看其具有较 大优 势 ， 实际应 用过 程 中选取 酒 窝板 式换 热 器时一 在 定要 考虑 其经济性 ； 在考虑 了泵 功率 消耗 时酒 窝板 的 热效 率 与波 纹板 的热 效率很 接 近 。但 酒 窝 板在 制造 工艺上具 有加 工方便 、 易 变形 、 不 承压 能 力强 等优 点 。综 合评 价 ， 窝板 的 经济 适 用性 酒
换热器工作时， 热流体在板片两侧各 自的流道内流动， 冷、 借助于换热器的传热元件进行热量交换而达到 加热 或冷却效果 ， 以满 足生产工 艺的要求 ＿ ］ 由于其 具有传热 系数 高 、 １ 。 结构 紧凑 、 易拆 洗等优点 ， 比其它 换热设备具有更优异的传热性能 ， ］与常规的壳管式换热器相 比， 在相 同的流动阻力和泵输入功率情况 下， 其传热 系数要 高出一倍 左右 ， 以 ， ４ 所 Ｊ 近年来得 到 了广泛 应用 和发 展 。但 板 式换 热器 的流道形 状 复 杂， 叠放方式 多样 ， 流动阻力 大 ， 响传热效果 的 因素很多 ］因此 ， 影 ， 寻求 理想 的换 热 板片 并搞 清楚 各影
响因素对换 热 、 流量 和 阻力 的影 响 及其 之 间的 关 系 至关 重 要 。文 中开 发 了一 种 酒 窝 状换 热 板 ， 用 利 Ｆｕｎ软件 对酒 窝板 、 ｌｅｔ 平板 及波纹板 的换热 及压降 特性进行模 拟 ， 这 ３种板 在不 同流速下 板 间流道 内壁 对 面平均换 热 系数 、 换热量 、 平均努 塞尔数 以及摩擦 阻力 的变化 特性 进行 了对 比分 析 ， 以便 了解酒 窝板 强化 换热 的效果 ， 为高效 换热 器的设计 提供依据 。
波形竖管降膜蒸发流动与传热性能的理论研究
Ｊ ａ ｈｉｎ ｎ， ｕ Ｚｈｅ — ｉ ｉｎｇ Ｓ — ａ Ｌｉ ｙ （ ｅ７ ｓａｃ ｎ ｔｕｅｈ ｎ ａ ５ ０ ７Ｃｈｎ ） Ｔｈ ８Ｒｅ ｅ ｒｈＩｓｉ ｔ，ａ ｄ ｎ０ ６ ２ ， ｉａ ｌ ｔ Ａｂｓ ｒ ｃ ： Ｔｈｉ ｐ ｒｄｅ ｃ ｂｅ ｙ ｏｄ ｎ ｍｉ ｓａ ｄ ｈ ａ ａ ｓｅ ｏ ｅ ｓｏ ｌｉ ｇ ｆｌ ｅ ａ ｏ ａｉ ｎ ｉ ｔａ ｔ ｓｐａ ｅ ｓ ｒ ｄｔ ｈ ｄｒ ｙ ａ ｃ ｎ ｅ ｔ ｒ ｎ ｆ ｒｐｒ ｃ ｓ ｆｆ ｌｎ ｍ ｖ ｐ ｒ ｔｏ ｎ ｉ ｈｅ ｔ ａ ｉ ａｖ ｒｉ ａ ｖ ｌ ｕ ， ｔ ｅ ｔ ａ ｄｅ ｆｈ ａ ａ ｓｅ ｓｔ ｅ ｉｚ ｄ． ｉ ｇ ｔ ｏ ｅ ｉａ ｎａｙｓｓａ ｄ ｅ ｔｃ ｌｗａ ｙ ｗａ ｌ ｂｅ ｍａ ｍａ ｉ ｌｍｏ ｌｏ ｅ ｔ ｎ ｆ ｒｉ ｏｒ ｅ Ｕｓｎ ｈｅ ｒ ｔ ｌａ ｌ ｉ ｔ ｈ ｃ ｒ ｔ ｈ ｃ ｎ ｅ ｐｅ ｍｅ ｔ ｌ ｅ ｕｌｓｆｏ ｆ ｅ ｇ ｅ ｅ ｒ ｈ ｒ ， ａ ｅ ａｉ ｘ ｒ ｉ ｎ ａ ｓ ｔ ｒ ｍ ｏｒ ｉ ｎ ｒ ｓ ａ ｃ ｅ ｓ ａｍ ｔ ｍ ｔｃｍｏｄ ｌｏ ｔｐ ｅ ｉ ｔ ｇ ａ ｓｅ ｐ ｄ ｄ ｗｉ ｒ ｈ ｅ ｆｍｕｌ ｌ ｎ ｅ ｒ ｌｗａ ｘ ａ ｅ ｔ ｉ ｎ ｈ ｉ ｆｎｉ ｙ ｏ ｅ ｅ ｏ ｇ ｔａｓｍｐ ｅ ａ ｄ ｐｒ ｃｉ ａ ｎ ｌ ｔｃｅ ｕａｉ ｎ ｗｉｈｈａｆｅ ｐ ｒｅ ｃ ｎ ｌ ｈ ｏ ｙ． ｎ ｉ ｔ Ｔａ ｌ ｒｓ ｒ ｓｔ ｅ ｉ ｌ ｎ ａ ｔｃ ｌ ａ ｙ ｉ ｑ ｔｏ ｔ ｌ＿ ｘ ｅ ｉｎ ｅ ａ ｄ ｈａ￣ｔ ｅ ｒ ｅ ｉ ａ Ｋｅ ｙ ｗｏｒ ： ＦａｌｎｇＦｉｍ ｄｓ ｌｉ ｌ Ｅｖａ ｏｒ ｔｏ Ｖｅ ｉ ａ ａ ｙ Ｗ ａｌＴｕ ｅ Ｈｅ ｔ ａ ｓ ｅ ｐ ａ ｉ ｎ， ｒ ｃ ｌＷ ｖ ｌ ｂ ， ａ ｎ ｆ ｒＣｏｅ ｃ ｅ ， ａ ｅ ａｉ ａ ｔ Ｔｒ ｉ ｆ ｉｎｔ Ｍ ｔ ｍ ｔｃ ｈ ｌ
竖直多孔管降膜蒸发传热实验
竖直多孔管降膜蒸发传热实验范永坚;徐宏;徐鹏【摘要】This paper presents the effect of internal sintered porous tube on the falling-film evaporation heat transfer coefficients. The experiment was performed with a single-tube evaporator, using steam in the shell to heat water in the tube. The falling-film evaporation heat transfer coefficients were calculated under various conditions with heat flux from 13 kW·m−2to 90 kW·m−2, heat transfer temperature difference from 2.87℃ to 9.5℃, and liquid Reynolds number from 4500 to 15000. The experimental results with a smooth tube are compared to those with an internal sintered porous tube. The results show that the falling-film evaporation heat transfer coefficients of an internal sintered porous tube are 2.03 times that of smooth tube, while the overall heat transfer coefficients are 1.78 times. The enhancement effects for heat transfer of internal sintered porous tube are obvious.%研究了内表面烧结型多孔管对降膜蒸发换热效果的影响。
211064091_竖管渗流降膜蒸发式冷凝器传热特性分析
化工进展Chemical Industry and Engineering Progress2023 年第 42 卷第 3 期竖管渗流降膜蒸发式冷凝器传热特性分析谢迎春1，2，马洪亭1，徐畅1，马硕1，陈默1，刘军2，孙国强2（1 天津大学环境科学与工程学院，天津 300350；2 中核坤华能源发展有限公司，浙江 杭州 311113）摘要：为研究竖管渗流降膜蒸发式冷凝器，通过仿真和实验相结合的手段，探究了冷凝器单管在不同管外温度、空气雷诺数与液体雷诺数等多工况下的传热特性。
结合此前研究中存在的问题，合理选择了物理模型与边界条件，获得了降膜过程的轴向温度、热通量分布等并对径向位置进行了时间序列分析。
结果表明逆向通风传热效果优于顺向通风，但易加剧管段下部液膜不稳定甚至出现干壁。
通过时间序列分析发现干壁区域会被液膜快速覆盖，因此短暂干壁对整体传热影响并不十分明显，仍需注意逆向通风强度过高会对管子下部液膜的稳定性造成显著影响，本文工况下推荐单管空气雷诺数不宜超过3500。
此外，测试结果显示本文单管传热量约为2200W ，与模拟结果相差6.7%，单管综合传热系数为1400W/(m 2·K)左右。
关键词：降膜蒸发；冷凝器；竖直管；传热特性中图分类号：TK172 文献标志码：A 文章编号：1000-6613（2023）03-1187-08Analysis of heat transfer characteristics in vertical tube of seepage fallingfilm evaporative condenserXIE Yingchun 1，2，MA Hongting 1，XU Chang 1，MA Shuo 1，CHEN Mo 1，LIU Jun 2，SUN Guoqiang 2(1 School of Environmental Science and Engineering, Tianjin University, Tianjin 300350, China; 2 CNNP Kunhua EnergyDevelopment Co., Ltd., Hangzhou 311113, Zhejiang, China)Abstract: In order to study the vertical pipe seepage falling film evaporative condenser, the heat transfer characteristics of the single condenser tube under different external temperature, air Reynolds number and liquid Reynolds number were explored by using the combination of simulation and experiment method. Combined with the problems in previous research, the physical model and boundary conditions were selected reasonably, the axial distribution of temperature and heat flux density of the falling film process were obtained, and the radial position was analyzed in time series. The results showed that the heat transfer effect of reverse ventilation was better than that of co -directional ventilation, but it was easyto aggravate the instability of the liquid film in the lower part of the pipe section and even cause dry wall. It was found that the dry wall area would be covered by the liquid film immediately through time series analysis. Therefore, the effect of short-term dry wall on the overall heat transfer would not very obvious. It was still necessary to pay attention to the great influence of the high reverse ventilation intensity on the stability of the lower liquid film. It was recommended that the single-pipe air Reynolds number should not研究开发DOI ：10.16085/j.issn.1000-6613.2022-0838收稿日期：2022-05-07；修改稿日期：2022-05-29。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酒窝状竖板降膜蒸发器强化传热性能研究3宋继田33 刘文武 李 丁 茌 俊(天津科技大学)摘 要 研究了酒窝状竖板降膜蒸发器的传热性能,对液膜不同流动状态时板外侧和板内侧传热进行了研究,推导出无因次传热分系数关联式,提出改善蒸发器的传热性能必须从蒸发侧着手的结论。
关键词 降膜蒸发器 酒窝状竖板 强化传热中图分类号 T Q05116+2 文献标识码 A 文章编号 025426094(2010)0320270204符号说明 G———重力加速度,m/s2; h———传热分系数,W/(m2・K);h3———无因次传热分系数; ro———波纹曲率半径,mm; R e———雷诺准数;Re c———临界雷诺准数; T———温度,℃; Ts———加热蒸汽温度,℃; Г———单位板宽液膜流量,kg/(m・h); μ———料液粘度,kg/(s・m); v———运动粘度,m2/s; λ———液膜的导热系数,W/(m・℃);下标: l———液膜; v———二次蒸汽。
酒窝状竖板降膜蒸发器具有传热系数高、传热温差小、结构简单、易于制造和不易结垢等特点,广泛应用于造纸、食品、发酵、化工及医药等行业,在海水淡化和污水处理等领域也得到应用[1～3]。
对于降膜传热性能,人们已做了不少实验研究与理论分析,尤其对管式和波纹管式降膜蒸发传热作了大量的研究工作[4～6],一些研究结果已应用于工程设计计算,而对酒窝状波纹竖板降膜蒸发器的传热性能研究却鲜见报道。
为此,笔者将重点讨论酒窝状波纹竖板传热元件构成的降膜蒸发器的传热性能,并为工程设计提供实用关联式,对于开发和研制酒窝状竖板降膜蒸发器具有重要意义。
1 实验装置与测试方法实验装置的关键部件是由两块长2.0m、宽0.5m、厚1.2mm的酒窝状不锈钢竖板周边缝焊,板面按菱形排列方式点焊后在专用胎具上充胀而成,该加热元件构成了降膜蒸发器的主体结构,形状如图1所示。
图1 加热元件结构示意 为测量加热元件表面温度,有25个热电偶焊于元件表面上,其中20个测量传热元件波纹凸点3 33天津科技大学实验室开放基金重点资助项目。
宋继田,男,1967年11月生,副教授。
天津市,300222。
温度,5个测量传热元件波纹凹占温度。
进出料温度也用热电偶测量。
加热蒸汽与二次蒸汽压力由压力表测定,并与所测温度核对。
所有实验数据都在稳定状态达30m in 后测取,为使之重现,每次实验至少重复3次。
实验流程如图2所示。
操作时,进料流量由转子流量计计量后,进入预热器进行预热,将预热后的物料经过加热元件上方的均流板式布液器,料液呈膜状均匀分布于加热元件两侧的酒窝状波纹板面上,然后降落向下流动。
加热蒸汽通入加热元件内腔中,通过计量蒸汽冷凝液量来计算传热量。
二次蒸汽经冷凝后也进行计量。
图2 实验流程简图2 实验结果2.1 酒窝状竖板外侧液膜蒸发传热分系数液膜蒸发传热分系数h l 与蒸发温度T s 的关系如图3所示,它表明随着蒸发温度的升高,传热分系数h l 略有提高,这是因为一方面蒸发温度的升高,使液膜粘度减小,从而液膜流动阻力减小,图3 液膜蒸发传热分系数与蒸发温度的关系有利于传热。
另一方面,随着流量增大,液膜增厚而造成热阻增加,但液膜湍动加剧,净结果使液膜蒸发传热分系数h l 增加。
图4示出无因次液膜蒸发传热分系数h l 3(h l 3=h l (ν2/g )1/3/λ)与雷诺准数R e (R e =4Г/μ)的关系。
图4 无因次液膜蒸发传热分系数的变化 由图4可见,随着R e 的增加,液膜经过3个区域:层流区、过渡区和湍流区,这3个区域中h l3与R e 的关联式如下: 层流区(100<R e <800) h l 3=0.464R e-0.102 过渡区(800<R e <1000) h l 3=0.246R e 0.0121 湍流区(1000<R e <9500) h l 3=0.0062×R e0.508以上表明酒窝状波纹竖板上降落液膜流型转变时雷诺数R e 大致在800～1000范围内。
2.2 酒窝状竖板传热元件内腔蒸汽冷凝传热分系数图5示出无因次冷凝传热分系数h v 3(h v 3=h v (ν2/g )1/3/λ)与冷凝液雷诺准数R e 的关系。
图5 无因次冷凝蒸发传热分系数的变化 由图5可见,冷凝液膜可分成两个区:层流区与湍流区。
其转折点大致在R e =300左右。
这两区h v 3与R e 关联式如下: 层流区(70<R e <300) h v 3=0.283R e-0.171 湍流区(300<R e <670) h v 3=0.0062R e0.496由于实验条件限制,冷凝液的雷诺准数R e 最大值仅为670。
2.3 酒窝状波纹竖板强化传热分析有些研究者对波纹表面上的相变传热作过许多研究,证明波纹表面能强化传热,但这些研究都是在具有纵向波纹的垂直管上做的。
本文的酒窝状波纹形状不同于外侧纵向波纹管,因而冷凝机理也就不同。
波纹表面蒸发侧传热,一般认为是由于表面张力把液体拉入波谷(沟槽,或翅片根部),使波峰薄膜很快更新,并且在波谷中形成液体循环(图6),从而使蒸发侧传热系数有所提高,但提高不够显著。
图6 波纹表面的冷凝液侧形图 由于波纹的曲率半径比较大(r o =30mm 左右),且不是纵向波纹,而是上一个波谷凝液要流经下一个波峰,聚集凝液的能力较弱,对排凝液有利,因而本研究的冷凝传热系数比波纹管要高。
此外,尽管冷凝侧波峰的点焊点会对冷凝产生某种影响,但是表面张力把凝液拉入波谷从而使波峰膜变薄有利于传热的影响更为明显(图7)。
图7 波纹表面蒸发时的液体循环 理论分析与实验结果都表明酒窝状波纹竖板与其他波纹管相比[7],其蒸发侧传热强化不大,而冷凝侧传热强化显著。
因而酒窝状波纹竖板蒸发传热中,蒸发侧传热是控制因素,要改善其传热性能必须从蒸发侧着手。
3 结论3.1 本实验条件下,酒窝状波纹竖板降膜侧无因次传热分系数关联式为: 层流区(100<R e <800) h l 3=0.464R e-0.102 过渡区(800<R e <1000) h l 3=0.246R e 0.0121 湍流区(1000<R e <9500) h l 3=0.0062×R e0.5083.2 本实验条件下,酒窝状波纹板内腔无因次冷凝传热分系数关联式为: 层流区(70<R e <300) h v 3=0.283R e -0.171 湍流区(300<R e <670) h v 3=0.0062R e 0.4963.3 酒窝状波纹竖板传热元件与竖直波纹管相比,其降膜蒸发侧传热强化不多,其内腔冷凝传热强化显著,改善其传热性能必须从蒸发侧着手。
