岩棉施工方案doc1.项目背景岩棉是一种优质的保温材料，具有良好的隔热、隔音和防火性能。
在工业和民用建筑中广泛应用，可有效提高建筑物的能效和舒适性。
本方案将介绍岩棉施工的具体步骤和技术要点，以确保施工质量和安全性。
2.施工准备2.1工期和计划：制定详细的施工计划，确定工期和施工顺序。
2.2材料准备：准备符合国家标准的岩棉板材和相关配件。
2.3施工人员：经过岩棉施工培训并持有相关证书的工人。
2.4施工设备：准备好必要的施工设备，如梯子、脚手架等。
3.施工步骤3.1基层处理：清理墙面或天花板，确保基层表面平整、无尘、无油污。
3.2粘贴胶水：在墙面或天花板上均匀涂抹岩棉专用胶水，确保岩棉能够牢固粘贴。
3.3岩棉板施工：将岩棉板按照预定位置粘贴到墙面或天花板上，使其与背面胶水完全贴合。
3.4焊接处理：对岩棉板之间的接缝处进行焊接处理，确保岩棉板之间的间隙得到有效封闭和隔热。
3.5装饰处理：根据需要，对岩棉板进行刷漆或贴膜等装饰处理，以提高整体美观度。
4.施工要点4.1安全措施：施工过程中必须严格遵守安全操作规程，佩戴好必要的防护设备。
4.2施工温度：岩棉施工的最佳施工温度为5℃至35℃，在低温下施工可能会影响胶水的粘性和岩棉板的使用寿命。
4.3粘贴均匀：胶水的涂抹必须均匀，确保岩棉板与墙面或天花板完全贴合，避免产生空隙。
4.4焊接处理：焊接处应尽量减少温度交界和缝隙，以提高隔热性能。
4.5施工质量检查：施工完成后，必须对墙面或天花板进行质量检查，确保无明显的缺陷和不规则。
5.施工注意事项5.1防火措施：岩棉施工前要清理施工场地，确保无易燃和易爆物品。
施工中必须携带灭火器材，以防止火灾的发生。
5.2施工高度：在进行高空施工时，必须使用梯子或脚手架，并确保其牢固稳定。
5.3施工环境：施工现场必须保持良好的通风，防止粘合材料对施工人员产生不良影响。
5.4保持清洁：施工过程中必须保持施工区域的清洁，及时清理岩棉废料和垃圾。

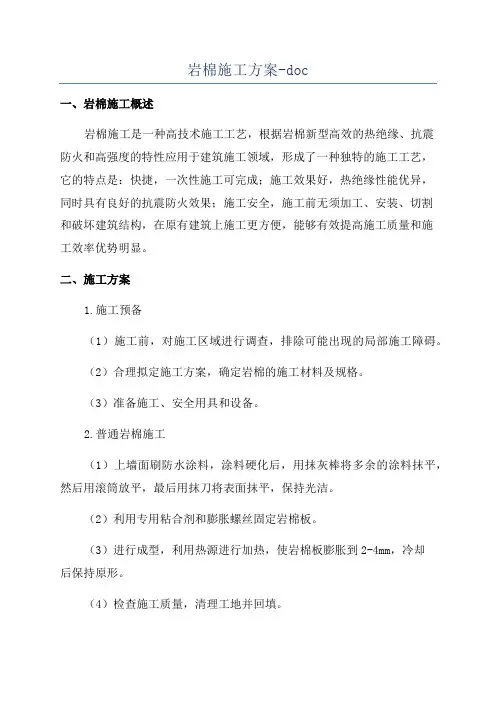

岩棉施工方案-doc
岩棉施工方案-doc
一、岩棉施工概述
岩棉施工是一种高技术施工工艺，根据岩棉新型高效的热绝缘、抗震
防火和高强度的特性应用于建筑施工领域，形成了一种独特的施工工艺，
它的特点是：快捷，一次性施工可完成；施工效果好，热绝缘性能优异，
同时具有良好的抗震防火效果；施工安全，施工前无须加工、安装、切割
和破坏建筑结构，在原有建筑上施工更方便，能够有效提高施工质量和施
工效率优势明显。
二、施工方案
1.施工预备
（1）施工前，对施工区域进行调查，排除可能出现的局部施工障碍。
（2）合理拟定施工方案，确定岩棉的施工材料及规格。
（3）准备施工、安全用具和设备。
2.普通岩棉施工
（1）上墙面刷防水涂料，涂料硬化后，用抹灰棒将多余的涂料抹平，然后用滚筒放平，最后用抹刀将表面抹平，保持光洁。
（2）利用专用粘合剂和膨胀螺丝固定岩棉板。
（3）进行成型，利用热源进行加热，使岩棉板膨胀到2-4mm，冷却
后保持原形。
（4）检查施工质量，清理工地并回填。
3.新型岩棉施工
（1）检查墙体表面是否平整光洁，检查墙体表面有无裂缝和水渍，若有的话要及。
岩棉施工方案
岩棉施工方案1. 引言岩棉是一种常见的建筑保温材料，具有良好的保温隔热性能和防火性能，被广泛应用于各种建筑领域。
本文将介绍岩棉的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在进行岩棉施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
具体的准备工作包括：2.1 材料准备首先需要准备好岩棉板和相关的施工工具。
岩棉板需要根据具体的项目要求进行选购，确保其质量符合标准要求。
施工工具包括锯、尺、直尺、扳子等。
2.2 施工区域准备施工区域需要做好清理工作，确保施工区域的平整、干净。
需要清除杂物和灰尘，以便于施工过程中的顺利进行。
2.3 安全措施施工过程中需要注意安全措施的落实。
施工人员需要佩戴安全帽、口罩等个人防护装备，确保施工过程中的安全。
3. 施工步骤进行岩棉施工的步骤如下：3.1 测量与标线首先需要测量墙体或屋顶的尺寸，确定岩棉板的大小。
然后在墙体或屋顶上进行标线，指导岩棉板的安装位置。
3.2 切割岩棉板根据测量的尺寸，使用锯等工具将岩棉板进行切割。
确保切割的准确度和尺寸的一致性。
3.3 固定岩棉板将切割好的岩棉板进行固定。
可以使用特制的胶水或者墙钉进行固定。
确保岩棉板与墙体或屋顶之间的间隙均匀，并且牢固固定。
3.4 填缝处理在岩棉板的接缝处进行填缝处理，以保证施工效果的完整和密封性。
3.5 表面处理对已固定的岩棉板进行表面处理。
可以使用特制的涂料进行涂刷，以提高岩棉板的防水性能和美观性。
4. 注意事项在进行岩棉施工时，需要注意以下几个方面：4.1 施工环境施工环境需要保持干燥、通风，避免潮湿和积水对岩棉材料的影响。
4.2 施工人员施工人员需要经过专业培训，熟悉岩棉施工的技术要求和操作规程。
同时要注意个人防护，佩戴合适的防护装备。
4.3 环境保护在施工过程中，要注意环境保护，合理使用材料，减少废料的产生，做到资源的有效利用。
4.4 使用期限岩棉材料的施工使用期限有限，需要根据实际情况进行定期检测和更换，以确保材料的保温性能和防火性能。
岩棉的施工方案
岩棉的施工方案1. 引言岩棉是一种常用于建筑施工中的保温材料。
它具有良好的隔热、隔音和防火性能，因此广泛应用于居民楼、工厂、办公楼等建筑中。
本文将介绍岩棉的施工方案，包括岩棉板材的选择、施工准备、施工步骤以及施工注意事项。
2. 岩棉板材的选择岩棉板材是岩棉的主要施工材料。
在选购岩棉板材时，需要考虑以下几个因素：•密度：岩棉板材的密度决定了其保温性能。
一般来说，密度越大，保温性能越好。
•厚度：岩棉板材的厚度应根据建筑的需要来选择，一般建议选择合适的厚度以达到预期的隔热效果。
•表面处理：岩棉板材的表面可以选择涂覆防火处理或披面处理，以增加其防火性能和美观度。
•尺寸：岩棉板材的尺寸应根据具体施工现场的需要进行选取。
3. 施工准备在开始岩棉施工之前，需要进行以下准备工作：•清理施工现场：清除施工现场的各种杂物，保持施工现场整洁。
•准备施工工具和材料：包括切割工具、胶水、尺子、螺丝刀等，确保工具和材料齐备。
•确定施工顺序：根据建筑的结构和要求，确定岩棉板材的施工顺序，合理安排施工进度。
4. 施工步骤步骤一：测量和标注首先需要根据建筑的尺寸和要求，使用尺子等工具进行测量，并在岩棉板上标注出需要切割的尺寸和形状。
步骤二：切割岩棉板根据标注的尺寸和形状，使用切割工具将岩棉板进行切割。
在操作时需要注意安全，戴上防护手套和口罩，以防止岩棉刺激皮肤和呼吸道。
步骤三：固定岩棉板将切割好的岩棉板固定在建筑表面上。
可以使用胶水或螺丝将岩棉板固定在墙面、屋顶或地面上。
需确保板材与建筑表面紧密贴合，并用水平仪检查其垂直度和水平度。
步骤四：填隙和密封对于板与板之间的缝隙和岩棉板与建筑表面之间的缝隙，需要进行填隙和密封处理。
可以使用密封胶、填缝剂等材料填充缝隙，以确保施工效果的完整性和密封性。
步骤五：验收和清理在岩棉施工完成后，需要进行验收工作，检查施工质量是否符合要求。
同时清理施工现场，清理岩棉板和施工工具等杂物，保持施工现场的整洁。
岩棉板施工方案教材
xxxx工程岩棉板外墙墙体保温系统专项施工方案总包单位：xxxxx有限公司编制日期：二○一四年十二月份目录第一章工程特点第二章编制依据第三章质量目标、质量管理体系第四章系统构造及细部节点第五章系统及组成材料性能指标第六章施工工艺第七章施工技术要点第八章施工质量验收第九章安全文明施工及环境保护第一章工程概况建筑工程概况:1、工程名称：xxx2、建设单位：xxxx有限公司3、代建单位：xxxxx4、监理单位：xxxx有限公司5、总包单位：xxxxx有限公司6、分包单位：xxxxx有限公司7、建筑规模及保温类型：外墙采用岩棉板外墙外保温系统，外墙岩棉板规格为1200mm×600mm×60mm。
7、结构类型：本工程办公楼（主楼）结构类型为钢筋砼框架核心筒；电教中心（裙房）结构类型为钢筋砼框架结构。
第二章编制依据1、施工合同、设计图纸及相关设计技术文件2、《外墙外保温建筑构造》10J1213、《外墙外保温工程技术规程》JGJ144-20044、《建筑装饰装修工程质量验收规范》GB50210-20015、《建筑工程施工质量验收统一标准》GB50300-20016、《建筑节能工程施工质量验收规范》GB50411-20077、《合肥市岩棉板外墙外保温系统应用技术导则》DBHJ/T 002-20118、《“HJ岩棉板”外墙外保温系统》Q/HJ03-2012。
9、岩棉板外墙外保温系统应用技术规程 DB34/ 1851-201310、岩棉板外墙外保温系统应用技术规程 DB34/ 1859-2013第三章质量目标、质量管理体系一、质量目标1、每道工序合格率100%，返工率小于3%2、工程总体达到合格等级二、质量管理措施1、施工协调工作在工程进入连续施工阶段时，拟定每周召集一次施工协调会议，解决上一周遗留的问题，由业主、监理、总包方提出的批评做出整改措施。
2、凡本工序存在的质量问题在本工序内解决。
3、施工人员上工前必须得到详细技术交底，依施工节点图纸、施工操作规范和现场的情况施工。
外墙岩棉带施工方案培训资料
郑州国际物流园区锦程花园一期工程外墙岩棉带施工方案编制人：审核人：审批人：审批日期：中天建设集团有限公司目录第一章编制依据 (2)第二章工程概况 (2)第三章岩棉系统构造及性能 (3)3.1.岩棉外墙外保温系统构造 (4)3.2.系统材料性能指标 (4)第四章施工方案 (8)4.1施工条件 (8)4.2材料准备 (9)4.3施工工具 (10)4.4施工流程及做法 (10)4.5其他注意事项 (16)4.6进度计划 (17)4.7质量控制 (17)第五章施工验收 (18)5.1一般规定 (18)5.2主控项目 (19)5.3一般项目 (19)第六章安全文明施工措施 (20)6.1安全文明施工目标 (20)6.2安全文明管理措施 (21)6.3安全文明管理体系 (22)第七章成品保护措施、与其他承包人配合措施 (23)7.1成品保护措施 (23)7.2与其他承包人配合措施 (24)第八章节点难点施工措施 (24)8.1难点措施 (24)8.2保温节点图 (25)第一章编制依据1. 锦程花园一期工程招投标文件及施工合同2. 锦程花园一期工程建筑设计图纸及设计变更3、《建筑工程施工质量验收统一标准》（GB50300-2013）4、《建筑装饰装修工程施工质量验收规范》（GB50210-2013）5、《建筑节能工程施工质量验收规范》（GB/T50411-2007）6、《外墙外保温工程技术规程》(JGJ144-2008)7、《建筑工程施工现场共用电安全规范》(GB50194)8、《建筑施工高处作业安全技术规范》（JGJ80-91）9、《河南省工程建设标准设计》(12YJ3-1K、L)10、《建设工程施工现场管理规定》11、《建筑外墙外保温防火隔离带技术规程》第二章工程概况本工程位于郑州市中牟县金沙大街西侧，故城南路北侧，禄达路南侧，礼通街东侧，主要由3栋28层、3栋29层住宅楼、1栋33层住宅楼、11栋34层住宅楼、地下车库、商业及幼儿园等组成。
岩棉带施工方案(1)
岩棉带施工方案(1)
一、前言
岩棉带作为建筑隔音隔热材料的一种重要形式，在建筑工程中发挥着关键作用。
本文将详细介绍岩棉带的施工方案，包括材料准备、施工步骤等内容，旨在为工程师和施工人员提供参考。
二、材料准备
1.岩棉带：选择符合要求的岩棉带，保证材料质量。
2.胶粘剂：选用专用岩棉带胶粘剂，确保固定效果。
3.施工工具：包括刀具、量具、刷子等常用工具，便于施工操作。
三、施工步骤
1. 确定施工位置
在进行岩棉带施工前，需要根据设计图纸确定施工位置，保证施工的准确性和
一致性。
2. 基层处理
在施工位置进行基层处理，确保基层平整、干净，以利于岩棉带的粘贴和固定。
3. 岩棉带固定
1.粘贴胶粘剂：在岩棉带贴面上均匀涂抹胶粘剂。
2.固定岩棉带：将岩棉带按设计要求粘贴固定在基层上，并施加适当
的压力，确保牢固粘贴。
4. 边缘处理
对岩棉带的边缘进行修整处理，使其与周围结构连接紧密，提高隔音隔热效果。
5. 整体检查
完成岩棉带施工后，对整体施工质量进行检查，确保施工质量符合要求，并做
好记录。
四、总结
通过本文的介绍，读者可以了解岩棉带的施工方案及步骤。
在实际施工中，工程师和施工人员应按照规范要求操作，确保岩棉带的施工质量和效果。
希望本文能为岩棉带施工提供一定的帮助和指导。
岩棉施工方案
岩棉施工方案岩棉是一种常见的保温材料，可以广泛应用于建筑施工中。
下面是一份岩棉施工方案，介绍了岩棉的选择、施工和注意事项。
一、岩棉选择1.品牌选择：选用知名品牌的岩棉制品，如保利格尔、石家庄金猫等，以确保产品质量和保温效果。
2.厚度选择：根据实际需求和设计要求选择合适的岩棉厚度，一般建议保温层厚度为50mm到100mm。
3.密度选择：根据实际需求选择合适的岩棉密度，一般建议密度为80kg/m³到120kg/m³。
4.外观选择：选择表面平整、尺寸一致、无明显破损和变形的岩棉制品。
二、施工准备1.施工环境准备：施工现场应保持通风良好，避免有毒有害气体对施工人员的伤害。
2.施工工具准备：准备好必要的施工工具，如电钻、锯子、尺子、剪刀、涂胶枪等，以便进行岩棉的测量、切割和安装。
3.安全措施准备：施工前应准备好必要的安全措施，如佩戴口罩、手套、安全帽等，确保施工人员的安全。
三、施工步骤1.测量尺寸：根据实际需要，使用尺子测量岩棉的长度和宽度。
根据测量结果，使用锯子、剪刀等工具对岩棉进行切割，确保尺寸合适。
2.涂胶固定：在墙体表面涂抹适量的密封胶粘剂，然后把岩棉按照设计好的位置和尺寸粘贴到墙体表面，并用手轻轻压实。
3.填缝处理：在岩棉板与岩棉板、岩棉板与墙体之间的缝隙处使用岩棉条填充，确保无明显间隙，提高保温效果。
4.防腐处理：在岩棉施工结束后，对岩棉表面进行防腐处理，以防止细菌滋生和霉变。
四、注意事项1.施工过程中，要注意个人防护，佩戴口罩和手套，避免直接接触岩棉，以免对皮肤造成刺激。
2.施工现场应保持整洁，避免岩棉碎屑散落，以免对周围环境和人员造成危害。
3.施工过程中，要注意岩棉的尺寸和位置准确性，确保保温效果。
4.岩棉施工完毕后，应及时清理施工现场，将岩棉碎屑和垃圾清理干净。
通过以上施工方案，可以保证岩棉施工的质量和效果。
在实际施工过程中，要特别注意个人防护和施工安全，确保岩棉施工的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏地2013-G-128地块建筑节能工程（外墙保温）专项施工方案编制人：审批人：日期：1建筑节能分部工程（外墙保温）概况1.1工程概况：1.2本工程建筑节能分部工程概况本工程地处夏热冬冷地区，工程节能设计标准为：《公共建筑节能设计标准》（GB50189-2015）。
2编制依据2.1 经建筑节能专项审查合格的设计文件。
2.2 经批准的单位工程施工组织设计。
2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。
建筑节能分部工程相关现行法律法规、技术标准规范及图集一览表表2.13 施工管理组织机构图图3.1管理组织机构图4 施工方案4.1 外墙保温建筑节能分项工程4.1.1材料、设备及部品进场计划见表4.14.1.2施工机具见表4.2表4.24.1.3操作工艺:施工操作执行的标准：（1）《建筑节能工程施工质量验收规范》（GB50411-2014）（2）《江苏省建筑节能工程施工质量验收规程》（DGJ32/J19-2007）（3）《江苏省建筑安装工程施工技术操作规程》（DGJ32/J52-2006）（4）<节能构造图集》苏J/T16-2009。
1.工艺流程2、准备工作（1）材料、设备进入施工现场时，查验、检查方法：观察、尺寸检查；检查产品合格证、出场检测报告和有效期内的型式检测报告；按进场批次，每批随机抽取3个试样进行检查；质量证明文件应该按照其出场检验批进行核查。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：岩棉材料在贮存和运输中应防晒、防雨，严禁露天堆放，岩棉板（带）堆放不应直接接触地面。
砂浆类材料应防潮、防雨且在保质期内使用，贮存温度应在 32℃以下；各类材料应分类堆放，并挂牌表明材料名称。
（3）定位放线、放线的依据、方法、要求：根据建筑立面设计和外墙外保温技术要求，在门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线；在外墙阴阳角及其他必要处挂出垂直基准控制线，弹出水平控制基线。
（4）配置专用粘结剂：按照企业产品使用说明书配置。
3、施工措施要求（1）对基层的处理要求：1）、基层墙体应坚实平整、干燥，不得有开裂、空鼓、松动、泛碱、粉化、起皮、爆灰等现象，表面应清洁，无油污、脱模剂等妨碍粘结附着物。
2）、凸起、空鼓和酥松部位应剔除并找平。
3）、基层表面吸水率过高或有其他影响保温板粘贴情况时应对其进行界面处理。
4）、基层墙体为加气混凝土、混凝土墙以及灰砂砖、硅酸盐砖砌体时，应涂刷专用界面剂，再采用符合相关标准的砂浆找平。
5）、找平层应与基层粘结牢固，不得有脱层、空鼓、裂缝。
（2）对材料的拌合（如粘结剂、砂浆等）要求：按产品使用说明书配置，拌合好的材料宜在2-4h内用完，注意防暴晒和防风。
（3）对首次施工、操作基点的要求：对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和相同工艺制作样板或样板件，经有关各方确认后方可进行施工。
（4) 基层墙体或水泥砂浆找平层工程质量的允许偏差和检验方法应符合表4.3的规定。
表4.3 基层墙体表面的允许尺寸偏差（5）对冷、热桥施工的措施：1）、外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙，外墙装饰线，墙体内箱盒、管线等，应按设计要求采取隔热源或节能保温措施。
2）、施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等，应采取隔断热桥的保温密封修补措施。
（5）对锚固件的锚固要求：1）、当岩棉板（带）粘贴牢固、第一道耐碱玻纤网格布铺设完成，宜在8h后先用电锤（冲击钻）在网格布表面向内钻孔，然后安装锚固件。
2）、位置锚固件个数：每平方米约9个；3）、锚固件加密：阳角、孔洞边缘、檐口下、门窗洞口四周水平、垂直方向2m范围内加密，距基层边缘不小于60mm，间距不大于300mm；（6）对施工过程中质量控制的要求：1）、岩棉带的粘贴宜采用满粘法；岩棉板（带）抹完胶粘剂后，应先将保温板（带）下端与基层粘贴，然后自下而上均匀挤压，滑动就位，粘贴时轻揉，并应随时用 2m 靠尺和托线板检查平整度和垂直度。
应及时清除板边溢出的胶粘剂，板（带）的侧面不得涂抹或沾有胶粘剂。
相邻板（带）紧密对接，板（带）缝不大于 2mm，间高差不应大于 1.5mm。
2)、网格布的铺设：第一层抹面胶浆厚度 1.5～2mm，并趁湿压入第一层玻纤网布，待胶浆稍干硬至可触碰时安装锚固件，用抹面胶浆封堵锚固件塑料圆盘及其周边；第一层抹面胶浆养护 1～2d 后可进行第二层抹面胶浆施工，厚度 2mm 左右，并趁湿压入第二层玻纤网布；第二层抹面胶浆稍干可进行第三层抹面胶浆施工，厚度 2mm 左右，抹平并使抹面层厚度达到设计要求。
3)、网布的铺设应抹平、找直，并保持阴阳角的方正和垂直度，网布的上下、左右之间均应有搭接，其搭接宽度不应小于 100mm；玻纤网布不得直接铺设在岩棉板表面，也不得外露，不得干搭接。
4）、门窗外侧洞口四周的网布以及按 45°方向加贴的小块网布应在抹面层大面积施工前依次先用抹面胶浆局部粘贴。
其中，洞口四周可用翻包岩棉板（带）的标准型网布包转 150mm，并与墙面的网布搭接。
5）、锚固件的安装应按设计要求的位置，用冲击钻或电锤钻孔，钻孔深度应大于锚固深度 10mm，安装时将锚固钉敲入或拧入墙体，圆盘紧贴第一层网格布，并及时用抹面胶浆覆盖圆盘及其周边。
锚固件锚固深度不小于 30mm；当基层墙体为加气混凝土制品时，其进入的有效锚固深度不应小于 50mm。
6)、在岩棉板（带）粘贴完后进行隐检，抹灰完成后进行验收；7)、以每500-1000㎡划为一个检验批，不足500㎡也应划为一个检验批，每个检验批每100㎡应至少抽查一处，每处不应＜10㎡；4、成品保护(1)各构造层材料在完全固化前应防止淋水、撞击和振动。
墙面损坏处以及使用脚手架所预留的孔洞均应用相同材料进行修补。
(2)塔吊在吊运物品时应避免碰撞保温层。
(3)外挂架下端与墙体接触面必须加垫木板，以免外架挤压保温层。
(4)抹完抗裂聚合物砂浆的墙面不得随意开凿孔洞严。
(5)禁重物、锐器冲击墙面。
5、外墙外保温构造设计5.1.1 岩棉外墙外保温系统由粘结层、岩棉板（带）保温层、抹面层、锚固件、饰面层等构成。
薄抹灰系统基本构造见图。
1—基层墙体（含找平层）；2—粘贴层；3—岩棉保温板或岩棉带；4—第一层抹面砂浆层(压入网格布)；5—锚固件；6—第二层抹面砂浆(压入网格布)；7—外饰面层1—基层墙体（含找平层）；2—粘贴层；3—其他非不燃保温材料；4—岩棉保温层；5—第一层抹面砂浆（压入增强网）；6—锚固件；7—第二层抹面砂浆（压入增强网）；8—外饰面层；9—楼层梁非幕墙系统中岩棉保温板防火隔离带基本构造5.1.2勒脚部位、外挑空调板、雨棚等易积水的的部位外保温构造应符合以下规定：1 系统底部第一排岩棉板的下侧板端与散水不小于 300mm 的间距，应采用其他防水性能好的保温材料进行保温处理，勒脚部位保温系统下部应设置用镀锌锚栓固定于基墙的经防腐处理过的金属托架。
当地下室外墙有保温要求时，保温系统与室外地面散水间应预留不小于 20mm 缝隙，缝隙内宜填充条状保温材料，外口应设置背衬，并用建筑密封膏封堵。
当地下室外墙无保温要求时，托架离散水高度应不小于 150mm，防止结构沉降引起保温系统破坏。
2 外挑空调板、雨棚等易积水的构件水平板面、距构件水平和竖直方向 300mm 范围内的墙面应采用其他防水性能好的保温材料进行保温处理。
图勒脚部位保温系统构造做法1—基层墙体（含找平层）；2—粘贴层；3—锚固件;4—岩棉保温板；5—第一层抹面砂浆（压入增强网）； 6—第二层抹面砂浆（压入增强网）；7—外饰面层；8—其它保温材料；9—增强网；10—聚乙烯泡沫塑料捧；11—密封膏；12—散水5.1.3 门窗洞口外侧面外保温构造应符合以下规定：1 应采用其他防水性能好的保温材料进行保温处理，保温层厚度不应小于 20mm；保温层与门窗框间应留 6～10mm 的缝，填背衬嵌密封胶；门窗洞口阳角部位应在抹面层中双层网布的内侧设置防水塑料护角线条；门窗外侧洞口上沿口应设置成品滴水线条或做鹰嘴状滴水线。
见图窗台宜设铝合金窗台盖板或其他金属盖板。
2 凸窗非透明部位外侧面、距构件水平和竖直方向 300mm 范围内的墙面应采用其他防水性能好的保温材料进行保温处理。
凸窗底板应设置与墙面数量相同的锚固件，锚固件进入底板混凝土深度不小于 30mm。
1—基层墙体（含找平层）；2—粘贴层；3—岩棉保温板；4—增强网；5—抹面砂浆层； 6—外饰面层；7—防水保温材料；8—密封膏；9—锚固件; 10—铝合金窗台盖板或其他金属盖板;11—窗户的附框图建筑门窗细部构造5.1.3 女儿墙部位应采用保温层全包覆做法，女儿墙顶面和内侧面应采用防水性能好的保温材料进行保温处理，女儿墙顶面应设金属盖板。
5.1.4 岩棉板（带）不应用于屋面保温层。
5.1.5 外墙装饰线条应采用其他防水性能好的保温材料进行保温处理。
5.1.6 变形缝处应填充岩棉毡条等 A 级保温材料，填塞深度应大于缝宽的 3 倍，其底部应设置经防腐处理的金属托架；变形缝盖缝板应采用经防腐处理过的金属板。
5.1.7 岩棉外墙外保温系统每隔三层应在分格缝处设一道经防腐处理过的金属托架，金属托架采用镀锌锚栓固定于基墙。
5.1.8 各种穿墙管道和构件应预埋，宜采用预埋管套，保温板与穿墙管道和构件之间应进行防水密封处理。
5.1.9 岩棉外墙外保温系统抹面层应满足下列要求：1 建筑物二层以上墙面等不易受碰撞部位采用普通型抹面层；建筑物首层墙面等易受碰撞部位采用加强型抹面层；幕墙系统可采用内铺单层 130 级玻纤网格布抹面层。
2 外墙阳角及门窗洞口阳角部位应在抹面层中双层网布的内侧设置塑料护角线条实施增强。
外墙阳角采用的塑料护角线条两边应带有网布，网布应与抹面层中的网布搭接，搭接长度不应小于 200mm。
见图图外墙阳角部位的增强处理1—基层墙体（含找平层）；2—粘贴层；3—岩棉保温板；4—锚固件;5—第一层抹面砂浆（压入网格布）； 6—第二层抹面砂浆（压入网格布）；7—外饰面层；8—带网格布的塑料护角条3 内铺单层网格布的抹面层的厚度为 3～5mm，内铺双层网格布的抹面层的厚度为 4～6mm。
4 门窗外侧洞口系统与门窗框的接口处、伸缩缝或墙身变形缝等需要终止系统的部位、勒脚、阳台、雨篷、女儿墙等系统尽端处，应对内层网格布对系统的岩棉板实施翻包；翻包时网布在岩棉板粘结层中的长度不小于 100mm；当安装底座托架或终端连接附件时，可以不需要网格布的翻包。
5 门窗外墙洞口四角均应在 45°方向加贴 300×400mm 的小块标准型网布实施增强。
5.1.10 锚固件数量应根据抗风荷载计算确定，当外保温系统采用岩棉带时，锚栓的数量应不少于 9 个/平方米；当采用岩棉板时，锚栓的数量应不少于 16 个/平方米。
