belden百通YJ53241六类四对非屏蔽双绞线(LSNH)系列规格、及六类模块
1.2.2 YJ53241YJ53241六类四对非屏蔽双绞线(LSNH)说明：YJ53241是一款符合ANSI/TIA/EIA-568-B.2和ISO/IEC 11801六类标准所有要求、易于安装的低烟无卤线缆。
四对UTP（非屏蔽双绞线）电缆，包紧的护套外部印有长度标志。
线缆内部有十字线对隔离芯，内有剥线绳。
可以支持6类标准上的所有应用。
应用：支持当前6类应用，比如千兆位以太网、100 Base TX、100 Base VG AnyLan以及155 ATM、622 ATM等应用。
特点和标准高灵活性设计，易于电缆安装与穿线适用于BELDEN系统质量保证每芯线都带有彩色护套，线对中的两根线颜色互配，方便安装适用标准：NEC/（UL）规范：UL444ISO/IEC 11801 2nd edition (2002) Ed2.0ANSI/TIA/EIA 568-B.2 (2002) Category 6NEMA WC-63.1 Category 6,燃烧测试：UL燃烧测试：UL1581，VW-1IEC燃烧测试：IEC60332-1，IEC 61034，IEC 60754技术规格结构：非屏蔽4 对双绞线导体：23AWG 实心铜线，导体直径：0.572mm ± 0.02绝缘层：聚烯烃护皮：LSNH-低烟无卤外直径： 6.5 mm电气特性：（20摄氏度）额定互感电容（1kHz） 5.6 nF/100 m最大直流电阻@20°C 9.38 Ω/100 m传播延迟偏差(100 MHz) 45 ns/100m特性阻抗（4-100 MHz*) 100 ± 15Ω最大线对不平衡对地电容330pF/100mNVP 70%最大传播时延@100MHz 538ns/100m直流电阻不平衡最大@20°C 5%最大操作电压80V RMS*: 根据ISO/IEC 11801 category 6 线缆要求, 2002 年9 月.机械特性：温度范围-操作-20°C - +75°C最小弯曲半径-安装32.5 mm最大可承受拉力(建议) 150 N订货信息:型号描述长度(ft. /m) YJ53241 4 PR#23 AWG LSNH 1000/3052.2 六类接插件2.2.1 GigaFlex PS6+ 六类模块GigaFlex PS6+ 六类模块说明GigaFlex PS6+模块是模块化连接产品线中的一种新压接式UTP连接器，完全满足ISO/IEC 11801:2002 Ed2.0的相关要求。
GigaFlex PS6+模块是基于专利的Encapsulated Lead Frame技术，确保极佳的长期可靠性以及极其稳定的传输性能。
独特的线式IDC端接界面允许用GigaFlex、110或Krone连接工具快速、方便地安装。
专利的线对定位卡能够确保安装者获得一致的安装型性能。
GigaFlex PS6+ 模块有MDVO和KeyStone两种接口类型，MDVO模块是在MediaFlex和Interface接口面板系列上端接UTP线缆的最佳选择。
它也能和广泛的MDVO适配器、MDVO 盒和模块配线架相配，并适用于几乎所有的工作站插座、集中点和通讯室的安装应用。
GigaFlex PS6+ 模块其无可比拟的PS6级性能超过6类标准所有参数。
所有性能指标包括NEXT、FEXT、衰减和回损都设计成保证300MHz带宽传输的性能。
GigaFlex PS6+模块设计用于所有六类系统。
特性与益处·采用标准的RJ45接口形式，可以与RJ11接口形式兼容·300MHz可用带宽提供比6类标准更多的裕量·无可比拟的4.8Gb/s数据传输率提供业界最高UTP比特率·真正向后兼容于5e类和5类，保护布线投资·专利的Encapsulated Lead Frame技术提供长期的可靠性和稳定性·专利的线对定位卡，确保每一个安装者均能获得一致的端接后性能，同时缓解线缆应力·独特的通用IDC端接块允许使用GigaFlex、110或Krone工具·一线式IDC端接界面配合快捷的线对分离设计方便安装于各类安装环境·易辨的568A/B色码标志防止端接错误·11种彩色模块方便端口服务类型辨认和网络管理·MDVO接口匹配MDVO适配器、MDVO盒和模块配线架，可以在信道上为所有应用使用同样的连接器·KeyStone接口匹配KeyStone适配器、KeyStone盒和模块配线架，可以在信道上为所有应用使用同样的连接器应用·通讯插座.多用户通讯插座.集中点·模块配线架技术规格IDC端接界面·气闭式连接器绝缘穿破适用于22到24 AWG (0.64到0.51 mm)塑料绝缘实芯铜线·耐用性：200次任意上述线规组合的端接模块化插孔·8针或6针连接器，遵从FCC 68分部、F子部和IEC603-7·8针连接器兼容于6针插头·耐用性：1000次插拔物理特性尺寸(H xWx D)(包括保护盖)20.8 X 19.7 X 34.7 mm (0.82" X 0.78 X 1.37")材料·卡入模块：阻燃塑料，UL94V-0，灰色、杏仁色、白色、黑色、橙色、红色、黄色、绿色、蓝色、紫色或棕色·IDC外壳：阻燃塑料，UL94V-0，白色·线对定位卡：阻燃塑料，UL 94V-0，红色·标志盖：阻燃塑料，UL 94V-0，灰色、杏仁色、白色、黑色、橙色、红色、黄色、绿色、蓝色、紫色或棕色IDC端接界面·IDC线夹材料：镀镍磷青铜·密封线夹，密封于阻燃塑料托内，UL 94V-0，黑色模块化插孔·触点材料：镀有50微英寸金镍的磷青铜传输特性PS6类模块·超过6类标准的设计NEXT 55.1dBPSNEXT 52.0dBFEXT 49.8dBPSFEXT 46.9dB衰减0.10dB回损27.0dBPS6模块连接电气特性·介电强度：1000V RMS 60Hz条件下1分钟·直流电阻：0.3欧姆.额定电流：最大1.5 A·绝缘阻抗：最小500兆欧姆·接点阻抗：每个接点1毫欧姆安装提示连接器组件·参考安装说明，正确使用红色线对定位卡以获得更好的端接效果和缓解线缆应力·使用GigaFlex安装托架(AX101852)以便在安装过程中有更好的支撑·安装前先依照模块背面的色码顺序安放绞合线对.端接时利用线缆外皮保护绞合线对·可用GigaFlex、110或Krone工具来端接模块.每50个模块一盒都配有安装指南，该文件也可从BELDEN网站的"文件中心"获得连接器维护.使用模块拆卸工具或标准螺丝起子从安装硬件上拆下模块或拆除线对定位卡来做新的端接包装·单独包装在一个透明塑料袋中(附1个保护帽).标准装运箱含50件订货信息GigaFlex PS6+ 模块说明颜色订货号T568A/B 灰色AX101063T568A/B 杏色AX101064T568A/B 白色AX101065T568A/B 黑色AX101066T568A/B 橙色AX101067T568A/B 红色AX101068T568A/B 黄色AX101069T568A/B 绿色AX101070T568A/B 兰色AX101071T568A/B 紫色AX101072T568A/B 棕色AX101073GigaFlex PS6+ 模块，KeyStone接口说明颜色订货号T568A/B 灰色AX101318T568A/B 杏色AX101319T568A/B 白色AX101320T568A/B 黑色AX101321T568A/B 橙色AX101322T568A/B 红色AX101323T568A/B 黄色AX101324T568A/B 绿色AX101325T568A/B 兰色AX101326T568A/B 紫色AX101327T568A/B 棕色AX1013282.9.2 欧式“6C”面板欧式“6C”面板说明欧式面板和模块架用来装配GigaFlex和EZ-MOVO UTP模块。
特性与益处·单口、双口和四口的配置增加了安装的灵活性·面板采用双层结构，正面看不到螺丝孔·螺丝安装孔具有微调面板角度能力·UV耐腐阻燃塑料，UL 94V-0，乳白色·有机玻璃标签框，并可附加文字标识·面板匹配于埋入或面装的标准86型底盒·模块托架带有一体化防尘门，保护模块以遮挡灰尘和其他污物·45度斜插模块托架用于浅底盒和地装盒应用用于工作区的通讯插座。
技术规格物理特性材料UV 耐腐阻燃塑料，UL 94V-0，乳白色。
注：有几家公司开发的面板和适配板是根据欧洲每个国家的喜爱和美感设计的，并与EZ-MOVO模块兼容。
下列厂家提供的面板和适配板与常规型EZ-MOVO UTP模块相兼容。
这些产品可直接从供应商或本地分销商处获得。
由于BELDEN对这些产品没有设计控制，部分适配器与GigaFlex模块不兼容。
- Cima: Barcelona，Spain，Tel: (343) 345.3350. Fax: (343) 345.3608- Gira: Radevormwald，Germany，Tel: +49(21) 95602-0，Fax: +49(21 )95 602119- Jung: Schalksmuhle，Germany，Te l.: +49 (2355) 806208，Fax:+49 (2355)806254- Peha: Ludenscheid，Tel: +49 (2351) 185-0，Fax: +49 (2351) 276 66- VG Technologies: Montreux，Switzerland，Tel: (21) 983.1091，Fax: (21) 983.1098另外. Keystone型EZ-MOVO UTP模块兼容任何具有IEC 603.7标准定义开口的商用墙板或适配器。
安装提示·参照欧洲面板和适配器安装指南·依据模块的数量和类型，选择相适应的电气盒尺寸.仔细标识每个端口以便于管理和将来查考·使用不同的模块颜色区分用户、区域或服务类型包装单独包装在一个透明塑料袋中，包括安装螺钉。
六类4对双绞线(屏蔽非屏蔽)
六类非屏蔽双绞线产品特性1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯（HDPE）11.外护套材料可选用不同阻燃等级材料12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码：六类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性：1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米。
四对八芯双绞线
四对八芯双绞线一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm以上。
与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。
目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。
虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。
在传输期间,信号的衰减比较大,并且产生波形畸变。
采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。
只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。
当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。
由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。
屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。
屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。
类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。
但它有较高的传输速率,100米内可达到155Mbps。
另外,非屏蔽双绞线电缆具有以下优点:(1)无屏蔽外套,直径小,节省所占用的空间;(2)重量轻、易弯曲、易安装;(3)将串扰减至最小或加以消除;(4)具有阻燃性;(5)具有独立性和灵活性,适用于结构化综合布线。
cat6e十字架标准
cat6e十字架标准
CAT6e六类网线是网络线缆的一种，也就是符合CAT-6标准的线缆。
传输速率为1000Mbps。
cat6e网线材料
六类电缆确定了一个新性能评价指标，采用规格23AWG的单芯裸铜为导体，聚乙烯类高分子材料为绝缘体，外皮材料采用阻燃型高分子材料，颜色为灰色;双绞线符合国际规范(ISO/IEC)的要求，电气特性超过六类(Cat.6)国际规范的要求，电缆中心十字架隔离保证NEXT 性能和合理施工弯曲半径。
LSZH：代表“低烟无卤”。
低烟无卤素材可满足安全环保的要求。
cat6e网线使用
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。
另外，保证在安装过程中电缆的平衡结构不遭到破坏。
六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，STP电缆直径为6.53mm。
cat6e网线优点
应用：可用于语音、综合业务数据网络(ISDN)、ATM155Mbps和622Mbps，100MbpsTPDDI，快速以太网和千兆以太网;比五类和超五类具有传输距离长，传输损耗小，耐磨、抗压强等特性。
1。
六类国标网线技术参数
OK
二
电气性能Electrical Property
1
导体直流电阻Conductor DC resistance
Ω/100m
≤93.8
68.7-71.2
OK
2
绝缘电阻
Insulation resistance
MΩ/km
≥5000
Yes
OK
3
电容1kHz
Capacitance 1K00Hz
嘉兴海棠电子有限公司
Jiaxing Haitang Electronics Co., Ltd
产品检测报告
Product Test Report
执行标准: Standard.:
YD/T 1019-2013
温度: (℃) Test Temperature:
23
型号规格:
Type Description
UTP CAT6 0.57BC
mm
0.57±0.005
0.567-0.572
OK
2
绝缘Insulation
材料Material
—
PE
PE
OK
外径Diameter
mm
1.01±0.05
0.98-1.01
OK
颜色
Color
—
白色（相应色条）,蓝橙绿棕色
白色（相应色条）,蓝橙绿棕色
OK
十字架Cross
mm
PE (4.8+4.8)*0.45
Elongation at rupture of sheath
%
≥125
245-283
OK
5
工作（安装）和存储
北讯综合布线方案六类非屏蔽
第一章、概述一、综合布线系统随着计算机网络和通信技术的飞速发展，二十一世纪的建筑也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。
人们居住条件的提高和办公环境的改善，无疑对建筑物的智能化提出了更新、更高的要求，结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台。
所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群）内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。
因此，综合布线系统是一种标准通用的信息传输系统。
综合布线系统使用标准的双绞线和光纤，支持高速率的数据传输.这种系统使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准,使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。
结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，,满足了各部门对通讯和网络的需求。
根据对结构化布线系统(Structured Cabling System-SCS）的要求，本大楼布线系统的设计主要满足通信和计算机网络二部分。
该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络,帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用. 需求说明1、本系统按六类/E级（250MHZ）标准进行设计。

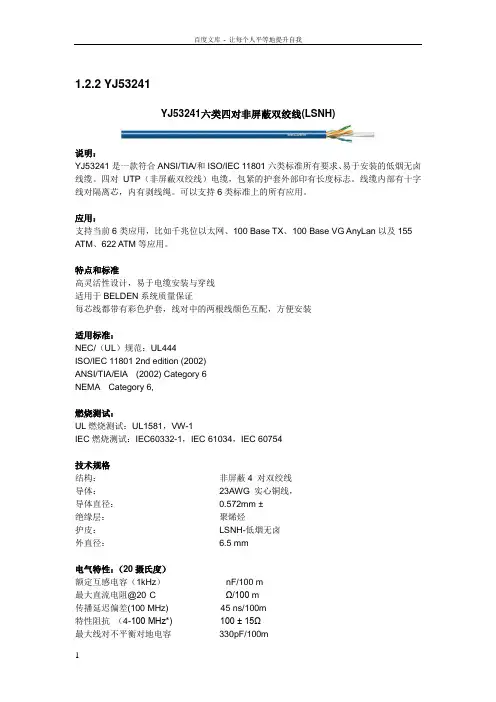

belden百通YJ53241六类四对非屏蔽双绞线(LSNH)系列规格及六类模块
1.2.2 YJ53241YJ53241六类四对非屏蔽双绞线(LSNH)说明：YJ53241是一款符合ANSI/TIA/和ISO/IEC 11801六类标准所有要求、易于安装的低烟无卤线缆。
四对UTP（非屏蔽双绞线）电缆，包紧的护套外部印有长度标志。
线缆内部有十字线对隔离芯，内有剥线绳。
可以支持6类标准上的所有应用。
应用：支持当前6类应用，比如千兆位以太网、100 Base TX、100 Base VG AnyLan以及155 ATM、622 ATM等应用。
特点和标准高灵活性设计，易于电缆安装与穿线适用于BELDEN系统质量保证每芯线都带有彩色护套，线对中的两根线颜色互配，方便安装适用标准：NEC/（UL）规范：UL444ISO/IEC 11801 2nd edition (2002)ANSI/TIA/EIA (2002) Category 6NEMA Category 6,燃烧测试：UL燃烧测试：UL1581，VW-1IEC燃烧测试：IEC60332-1，IEC 61034，IEC 60754技术规格结构：非屏蔽4 对双绞线导体：23AWG 实心铜线，导体直径：0.572mm ±绝缘层：聚烯烃护皮：LSNH-低烟无卤外直径： 6.5 mm电气特性：（20摄氏度）额定互感电容（1kHz）nF/100 m最大直流电阻@20°C Ω/100 m传播延迟偏差(100 MHz) 45 ns/100m特性阻抗（4-100 MHz*) 100 ± 15Ω最大线对不平衡对地电容330pF/100mNVP 70%最大传播时延@100MHz 538ns/100m直流电阻不平衡最大@20°C 5%最大操作电压80V RMS*: 根据ISO/IEC 11801 category 6 线缆要求, 2002 年9 月.机械特性：温度范围-操作-20°C - +75°C最小弯曲半径-安装32.5 mm最大可承受拉力(建议) 150 N订货信息:型号描述长度(ft. /m) YJ53241 4 PR#23 AWG LSNH 1000/305六类接插件2.2.1 GigaFlex PS6+ 六类模块GigaFlex PS6+ 六类模块说明GigaFlex PS6+模块是模块化连接产品线中的一种新压接式UTP连接器，完全满足ISO/IEC 11801:2002 的相关要求。
belden百通YJ53241六类四对非屏障双绞线LSNH系列规格及六类模块
应用： 支持当前 6 类应用，比如千兆位以太网、100 Base TX、100 Base VG AnyLan 以及 155 ATM、622 ATM 等应用。
特点和标准 高灵活性设计，易于电缆安装与穿线 适用于 BELDEN 系统质量保证 每芯线都带有彩色护套，线对中的两根线颜色互配，方便安装
适用标准： NEC/（UL）规范：UL444 ISO/IEC 11801 2nd edition (2002) Ed2.0 ANSI/TIA/EIA 568-B.2 (2002) Category 6 NEMA WC-63.1 Category 6,
NVP
最大传播时延@100MHz
直流电阻不平衡最大@20°C
最大操作电压
*: 根据 ISO/IEC 11801 category 6 线缆要求, 2002 年 9 月.
机械特性： 温度范围-操作 最小弯曲半径-安装 最大可承受拉力(建议)
Frequency (MHz)
1 4 8 10 16 20 25 31.25 62.5 100 155 200 250
订货信息: 型号 YJ53241
Max Insertion
Loss (dB/100m)
2.0 3.8 5.3 6.0 7.6 8.5 9.5 10.7 15.4 19.8 25.2 29.0 32.8
Min NEXT (dB)
74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 41.4 39.8 38.3
1.2.2 YJ53241
YJ53241六类四对非屏蔽双绞线(LSNH)
说明： YJ53241 是一款符合 ANSI/TIA/EIA-568-B.2 和 ISO/IEC 11801 六类标准所有要求、易于 安装的低烟无卤线缆。四对 UTP（非屏蔽双绞线）电缆，包紧的护套外部印有长度标志。 线缆内部有十字线对隔离芯，内有剥线绳。可以支持 6 类标准上的所有应用。
计算机电缆标准
RVB铜芯聚氯乙烯平型连接电线
RVS铜芯聚氯乙烯绞型连接电线
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：
SYV 75-5-1(A、B、C）
S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编
75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1
S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套
75：75欧姆5：线缆外径为5MM 1：代表单芯来源:输配电设备网
其客户群涉及：政府机关、国家电网、系统集成商、通信运营商和跨国公司，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。
凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。
矿用信号电缆……………………………………………………………………………39
信号电缆…………………………………………………………………………………42
射频电缆…………………………………………………………………………………44
补偿导线、电缆…………………………………………………………………………46
塑料绝缘安装屏蔽电线、电缆…………………………………………………………47
NH-ZR-YJS-C交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆
PVS-16MH-CN PVS-18MH-CN PVS-20MH-CN PVS-24MH-CN 光伏
PVS-16_18_20_24MH-CN-UCN-Ver42-202204
PVS-16MH-CN/PVS-18MH-CN/PVS-20MH-CN/PVS-24MH-CN
6.3 输出接线..................................................................................................... 25 6.4 接地连接..................................................................................................... 26 6.5 通讯连接..................................................................................................... 28
2 安全须知 ........................................................................................................... 4 3 产品介绍 ........................................................................................................... 6
I
6 电气连接 ......................................................................................................... 19
7834ANH - Belden Category 6+ UTP Cable说明书
7834ANH - Belden Category 6+ UTP CableDescription:23 AWG solid bare copper conductors, non-plenum, Polyolefin insulation, twisted pairs, central spline, rip cord, see color code chart (below), LSZH jacket (blue or grey).SUITABLE APPLICATIONS:Suitable Applications Premise Horizontal Cable, Gigabit Ethernet, 100BaseTX, 100BaseVGANYLAN, 155A TM, 622A TM, NTSC/PAL Component or CompositeVideo, AES/EBU, Digital Video, RS-422, 250MHz Category 6 PHYSICAL CHARACTERISTICS:CONDUCTOR:Number of Pairs 4Total Number of Conductors 8AWG 23Stranding SolidConductor Material BC - Bare CopperINSULATION:Insulation Material PO - PolyolefinPair Color Code Chart:Pair Number Insulation ColorWire 1 Wire 21 Blue White with Blue Markings2 Orange White with Orange Markings3 Green White with Green Markings4 Brown White with Brown Markings OVERALL CABLING:Overall Cabling Fillers Central SplineOUTER SHIELD:Outer Shield Material UnshieldedOUTER JACKET:Outer Jacket Material LSNH – Low Smoke Non-Halogen7834ANH - Belden Category 6+ UTP CableOuter Jacket Ripcord YesOVERALL NOMINAL DIAMETER:Overall Nominal Diameter 6.1 mmMECHNICAL CHARACTERISTICS:Operating Temperature Range - 20℃To + 75℃Bulk Cable Weight 65 kg/kmMax. Recommended Pulling Tension 110 NMin. Bend Radius (Install) 24.4 mmAPPLICABLE SPECIFICATION AGENCY COMPLIANCE:APPLICABLE STANDARDS:NEC/(UL) Specification UL444IEC Specification 11801 Category 6EU RoHS Compliant (Y/N) YEU RoHS Compliance Date Sept 2007TIA Specification 568-C.2 Category 6Other Specification NEMA WC-63.1 Category 6FLAME TEST:IEC Flame Test 60332-1 FlammabilitySUITABILITY:Suitability – Indoor (Y/N) YSuitability - Outdoor (Y/N) NSunlight Resistance (Y/N) NOil Resistance NNon-halogenated YPLENUM/NON-PLENUM:Plenum (Y/N) NELECTRICAL CHARACTERISTICS:Nom. Mutual Capacitance @ 1 KHz 5.6 nF/100mMaximum Capacitance Unbalance 330 pF/100mNominal Velocity of Propagation 70 %Maximum Delay @ 100 MHz 538 ns/100mMaximum Delay Skew 45 ns/100m************************************9.38 Ohms/100m************************************ 6.9 Ohms/100m*************************** 5 %7834ANH - Belden Category 6+ UTP Cable7834ANH - Belden Category 6+ UTP CableNOTES:Notes Jacket sequentially marked.Typical Values are for reference only.PUT-UPS AND COLORS:Item Description Put-Up (ft.) Ship Weight (lbs.) Jacket Color7834ANH 006A1000 4 PR #23 PO LSNH A1000 38 BLU7834ANH 008A1000 4 PR #23 PO LSNH A1000 38 GRYRevision Number: 2 Revision Date: 18/11/2015___________________________________________________________________________________________©Copyright 2015 Belden, IncAll Rights Reserved.Although Belden ("Belden") makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described herein are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "AS IS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with the following environmental regulations: California Proposition 65 Consent Judgment For Wire & amp; Cable Mfgs.(San Francisco Superior Court Nos. 312962 And 320342); EU RoHS (Directive 2002/95/EC, 27-Jan2003); Material manufactured prior to the compliance date may still be in stock at Belden facilities and in our Distributor's inventory. EU ELV (Directive 2000/53/EC, 18-Sept-2000); EU WEEE (Directive 2002/96/EC, 27-Jan-2003); And EU BFR (Directive 2003/11/EC, 6-Feb2003). The information provided in this Product Disclosure, and the identification of materials listed as reportable or restricted within the Product Disclosure, is correct to the best of Belden's knowledge, information and belief at the date of its publication. The information provided in the Product Disclosure is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. This Product Disclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.Belden declares this product to be in compliance with EU LVD (Low V oltage Directive 73/23/EEC), as amended by directive 93/68/EEC.。
