交值流耐测试仪作业指导书 - 副本
耐压测试仪作业指导书—范文
耐压测试仪作业指导书—范文1. 适用范围:适用于CJ2672S 耐压测试仪的操作和管理。
2. 职责：操作员：仪器的使用与日常保养,仪器的测试与管理。
3. 操作步骤：3.1、开机前检查:3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。
3.2、操作步骤：3.2.1、将调压旋钮逆时针调到头，接通电源，将电源开关打开，此时仪器显示屏点亮；预热15 分钟，待机内达到热平衡后，方可进行测试。
3.2.2 、根据被测元件的要求设置相应测试条件.1设定输出电压：根据检验规格的要求设置“AC/DC'开关至所需要的电压种类，AC为交流档，DC 为直流档。
2、设定电流量程：根据检验规格对被测产品的要求设置电流量程，将“测试/预置”键按下，其它按键全部弹起，选择右边对应的电流量程档，调节“电流调节”电位器，使漏电流数显表显示需要测量的电流值。
设置完成后，将“测试/预置”键弹起，至测试位置。
3、设定测试时间：将“手动/ 定时”功能键按下去，依检验规格要求设定定时的时间，一般设置为60 秒。
323、被测试产品的一端连接与高压输出孔，如选择的电压为AC,则应选用AC高压输出孔，如选择的电压为DC,则应选用DC高压输出孔，另一端连接于仪器接地端（COM）。
3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值；在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。
3.2.5、停机步骤：测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。
3.3、仪器重要参数：3.3.1、输出电压：AC:0~5KV, DC:0~5KV精度+/-5%。

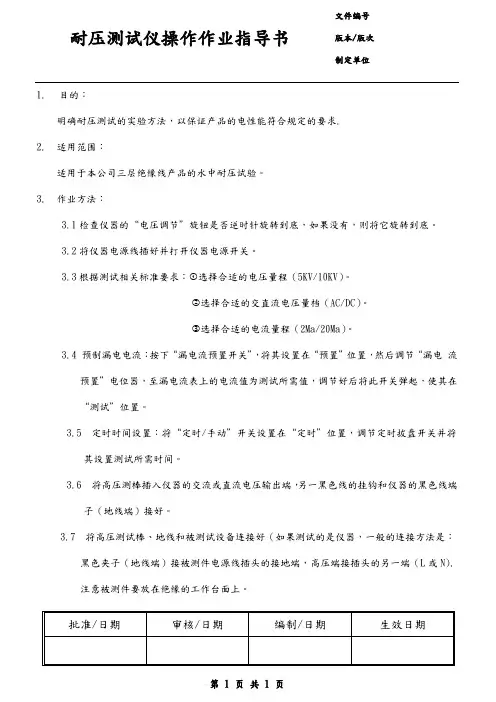

耐压测试仪操作作业指导书
1.目的：明确耐压测试的实验方法，以保证产品的电性能符合规定的要求.2.适用范围：适用于本公司三层绝缘线产品的水中耐压试验。
3.作业方法：3.1检查仪器的“电压调节”旋钮是否逆时针旋转到底，如果没有，则将它旋转到底。
3.2将仪器电源线插好并打开仪器电源开关。
3.3根据测试相关标准要求：①选择合适的电压量程（5KV/10KV）。
②选择合适的交直流电压量档（AC/DC）。
③选择合适的电流量程（2Ma/20Ma）。
3.4 预制漏电电流：按下“漏电流预置开关”，将其设置在“预置”位置，然后调节“漏电流预置”电位器，至漏电流表上的电流值为测试所需值，调节好后将此开关弹起，使其在“测试”位置。
3.5 定时时间设置：将“定时/手动”开关设置在“定时”位置，调节定时拔盘开关并将其设置测试所需时间。
3.6 将高压测棒插入仪器的交流或直流电压输出端，另一黑色线的挂钩和仪器的黑色线端子（地线端）接好。
3.7 将高压测试棒、地线和被测试设备连接好（如果测试的是仪器，一般的连接方法是：黑色夹子（地线端）接被测件电源线插头的接地端，高压端接插头的另一端（L或N).注意被测件要放在绝缘的工作台面上。
第 1 页共 1 页3.8 检查仪器设置和连接无误后开始进行测试！3.9 按下仪器的“启动”开关缓慢调节“电压调节”旋钮开始升压，在电压表上观察电压值，当达到所需电压，此时漏电流表上的电流值也在上升，如在电压上升过程中漏电流值超过设定值，仪器会自动报警并切断输出电压，说明该被测件不合格，按下“复位”开关使仪器恢复到起始状态。
如漏电流为超过设定值，则定时时间到后仪器自动复位，表示该被测件合格。
3.10 使用“外控测试”方法，将外控测试棒上的五芯航空插头插入仪器上的“外控”测试端，按下测试棒上的开关（要按住）即开始测试，松开后即是复位，如发生超漏现象，仪器会自动复位。
3.11 注意：使用“外控棒”测试时，定时是不起作用的。
4.注意事项：4.1 每班上班前必须点检仪器是否正常并清洁仪器。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
交直流电参数测试仪操作指引
交直流电参数测试仪操作指引1.目的:1.1规范交直流电参数测试仪运行及管理要求，确保检测设备、测试人员及产品的安全。
1.2保证产品的电性能参数符合客户的相关要求。
2.范围：测试电参数的光源产品。
3.使用前准备工作：3.11检查设备的相应型号，规格是否符合所使用的市电。
3.2在接上电源前先将所有的开关置于(OFF)档，确保设备及人员的安全。
3.3测试前将仪器提前15min开机预热，使之达到稳定状态，并检查设备仪器是否有异响。
4.操作步骤：4.1查看交直流电参数测试仪后面电压/电流表的接线端是否如下图所示:4.24.3仪器后连接线接好后，打开仪器正面的电源开关置于(ON)档。
仪器打开后，正面界面显示如下：4.2.1测试模式设定：根据实际测试条件不停按‘模式'键设定测试模式(AC/DC/AC+DC),在按动过程中有对应的1ED显示。
4.2.2电压量程设定：按动'电压量程'键后，再按动“上下调整键”,循环出现(AUTO/300V/150V/75V)四个量程，选择后按“确认键”设置完毕。
4.2.3电流量程设定：按动'电流量程'键后，再按动“上下调整键”，循环出现(AUTo/20A/8A/2A)四个量程，选择后按“确认键”设置完毕。
4.2.4输入电流和功率精密设定：按动“设定键”后，出现输入电流的最大和最小值设定，按动“左右调整键”移动数值的左右光标，按动“上下调整键”调整数值的大小。
当某一数值确定后按“确认键”便可进行下--数值的设定。
依次设定完AH、A1、PH、P1o4.2.5功能选择：连续按动“功能选择键”可显示当前负载的功率、功率因数、频率。
4.2.6设置完毕后接上负载，打开负载开关，就可测试出负载相关参数。
5.点检说明：交直流电参数测试仪点检时，通过点检样品将仪器的点检状态（亮或不亮和实际电性能参数加以对比，各电参数的范围为点检样品±3%）,最终记录在《计量器具点检记录表》上。

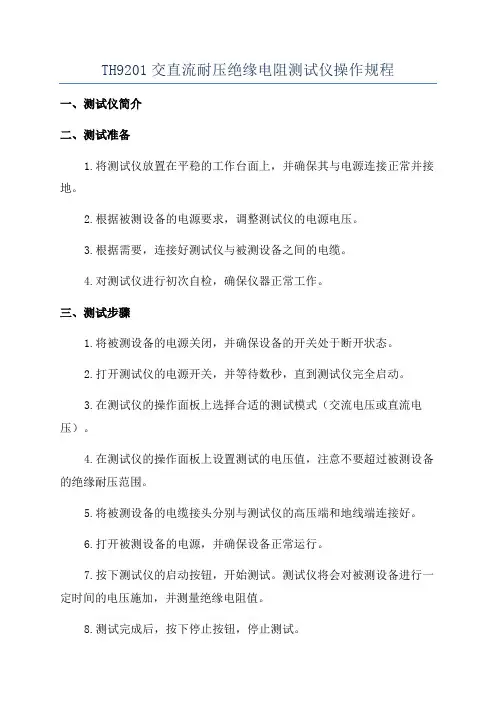

TH9201交直流耐压绝缘电阻测试仪操作规程
TH9201交直流耐压绝缘电阻测试仪操作规程一、测试仪简介二、测试准备1.将测试仪放置在平稳的工作台面上，并确保其与电源连接正常并接地。
2.根据被测设备的电源要求，调整测试仪的电源电压。
3.根据需要，连接好测试仪与被测设备之间的电缆。
4.对测试仪进行初次自检，确保仪器正常工作。
三、测试步骤1.将被测设备的电源关闭，并确保设备的开关处于断开状态。
2.打开测试仪的电源开关，并等待数秒，直到测试仪完全启动。
3.在测试仪的操作面板上选择合适的测试模式（交流电压或直流电压）。
4.在测试仪的操作面板上设置测试的电压值，注意不要超过被测设备的绝缘耐压范围。
5.将被测设备的电缆接头分别与测试仪的高压端和地线端连接好。
6.打开被测设备的电源，并确保设备正常运行。
7.按下测试仪的启动按钮，开始测试。
测试仪将会对被测设备进行一定时间的电压施加，并测量绝缘电阻值。
8.测试完成后，按下停止按钮，停止测试。
9.关闭被测设备的电源，并将测试仪的电源开关关闭。
四、注意事项1.在操作测试仪之前，请先阅读并严格遵守产品的使用说明书。
2.在测试过程中，严禁触摸测试仪的高压端和设备的高压部分，以免触电。
3.在测试之前，应确保所有的电源和电缆连接牢固可靠，避免出现短路或漏电情况。
4.在测试过程中，应定期检查测试仪的工作状态，确保其正常工作。
5.在测试仪未完全关闭之前，不得随意拔出或连接测试仪的电缆。
6.在测试仪未完全关闭之前，不得进行任何电路或系统的维修或调整。
五、故障排除1.如果测试仪的电源无法正常启动，请首先检查电源的连接是否正确，还可以尝试更换电源插座。
2.如果测试仪的显示屏无法正常显示，请检查电源是否正常供应，并检查连接的电缆是否有断路或短路现象。
3.如果测试仪的测试结果异常，请检查被测设备是否正常工作，并检查电缆连接是否松动或损坏。
4.如果测试仪的保护功能触发，无法进行测试，请检查被测设备的绝缘耐压范围是否超出了测试仪的能力范围。
耐压测试仪作业指导书(一)2024
耐压测试仪作业指导书（一）引言概述：耐压测试仪作业指导书（一）是为了指导用户正确使用和操作耐压测试仪，保证测试仪在工作过程中的安全和有效性。
本指导书包含了使用耐压测试仪的基本原理和步骤，以及常见故障排除方法。
通过按照本指导书的要求进行操作，用户能够准确地进行耐压测试，确保产品质量和用户安全。
正文：1. 耐压测试仪基本原理a. 耐压测试仪的工作原理和作用b. 耐压测试仪的基本组成部分c. 耐压测试仪的使用注意事项d. 耐压测试仪的典型应用场景2. 耐压测试仪操作步骤a. 准备工作：检查设备完好性和连接性b. 设定测试参数：设置电压、电流和时间等参数c. 连接被测设备：按照正确的接线方式连接被测设备和测试仪d. 启动测试：开始进行耐压测试并监测测试过程中的数据变化e. 停止测试和记录结果：测试结束后记录测试结果并关闭设备3. 耐压测试仪的常见故障排除方法a. 无法启动测试仪：检查电源是否接通，检查电源线是否正常b. 测试结果异常：检查被测设备是否连接正确，检查测试参数设置是否正确c. 数据读取不准确：检查测试仪感应器是否清洁，检查连接线路是否出现松动d. 故障报警：根据报警信息查找故障原因，进行相应的修复和维护4. 耐压测试仪的维护保养a. 清洁测试仪表面和连接线路b. 定期检查设备完好性和连接性c. 校准测试仪的参数和读数准确性d. 定期更换易损件和维护设备内部结构5. 安全注意事项和操作规范a. 使用个人防护设备，如绝缘手套和护目镜b. 在操作过程中遵循正确的电气安全规范c. 禁止未经授权人员进行操作和接触设备d. 遵循正确的停电和断电步骤，在操作过程中保持警觉总结：本指导书详细介绍了耐压测试仪的基本原理、操作步骤、常见故障排除方法、维护保养和安全注意事项。
用户按照本指导书的要求进行操作，能够准确、安全地使用耐压测试仪进行测试工作。
正确的使用和维护可以确保测试仪的长期稳定性和准确性，提高产品质量和用户满意度。
th9301系列交直流耐压绝缘电阻测试仪用户手册说明书
M O D E L T H9301系列交直流耐压绝缘电阻测试仪器Withstanding V oltage/Insulation Resistance Tester版本历史：本说明书将不断完善以利于使用。
由于说明书可能存在的错误或遗漏，仪器功能的改进和完善，技术的更新及软件的升级，说明书将做相应的调整和修改。
请关注您使用软件的版本及说明书的版本。
TH9301/A/B用户手册 Ver1.0 ------------------------------ 2009.11声明：本公司可能对该产品的性能、功能、软件、结构、外观、附件、包装以及用户手册等进行的完善和提高，恕不另行通知！如有疑惑，请与本公司联系。
第1章开箱安装 (3)1.1开箱检查 (3)1.2使用注意事项 (3)1.3移动时的注意要点 (4)1.4检查电源和保险丝 (5)1.4.1切换电源电压 (5)1.4.2 检查并替换保险丝 (5)1.5连接交流电源线 (6)1.6接地 (6)1.7操作检查 (7)1.8仪器的其它特性 (7)第2章操作规范和措施 (8)2.1禁止的操作行为 (8)2.2紧急情况的处理 (9)2.3测试中的预防措施 (9)2.4有故障仪器的危险状态 (9)2.5日常检查 (10)第3章概述 (11)3.1前面板说明 (11)3.2后面板说明 (13)第4章基本操作 (14)4.1一般测试参数设定 (15)4.2显示信息 (23)4.3操作程序及步骤 (27)4.4键盘锁定 (29)第5章参数详述 (30)5.1耐压测试参数 (30)5.2绝缘电阻参数 (31)5.3接口说明 (32)第6章仪器校正和日常维护 (34)6.1清洁 (34)6.2检查 (34)6.3维护 (35)6.4校准 (35)目录◇1目录◇2第1章开箱安装本章讲述当您收到仪器后必须进行的一些检查，并且在安装使用仪器之前必须了解和具备的条件。
1.1 开箱检查感谢您购买和使用我公司产品，在开箱后您应先检查仪器是否因为运输出现外表破损，我们不推荐您在外表破损的情况下给仪器上电。
交流耐电压测试仪操作规程
交流耐电压测试仪操作规程
一、使用方法
1、在待机状态下按“设置”进入参数设置状态，可设置测试参数。
2、连接好所有测试线，按相应标准启动仪器输出，进行试验操作。
二、注意事项
1、本系列测试仪测试时有高压电输出，操作人员务必严格按手册操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。
2、本系列测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。
3、测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。
4、确保本系列测试仪安全接地。
5、高压线、测试夹、电源线长期使用后可能会出现接触不良或断路现象，每次使用前检修，确保高雅测试线、电源线无破损、裂缝、断路现象。
6、请用软布和中性清洁剂清洁本系列测试仪。
编制：日期：2011年10月06日
审核：日期：2011年10月10日
实施日期：2011年10月10日
桓台县鸿博建设工程质量检测有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号
标准作业指导书
受控(是/否) 岗位 交直流耐测试仪 产品 电芯 作业区 电芯检测区 标准工时
页数
1页 编制
审核
批准
实施日期
2015年10月 版本
A/1
作业内容
检测是否漏电
操作程序
操作描述
图示
操作注意事项
1、接上电源线（220V ）按电源开关按钮，使电源接通。
调试测试电压范围，选择定时测试的时间或采用手动测试时间。
2、按“启动”按钮，测试指示灯亮（红色），调节“电压调节”度盘，将所调节的电压送到“输出端” 。
按复位钮关闭断开输出电压。
3、调定漏电流参考值：调节“漏电流”调节旋钮与
被测物要求漏电流参考值要对应。
4、连接被测物，将定时开关调向为0状态，按下启动按钮，测试接通，灯点亮，表示准备施加测试电压，
然后顺时旋转“电压调节”盘到被测物。
5、当测试完毕，按下“复位”按钮，切断输出电压。
6、如果被测物体内流过的电流大于“漏电流”调节旋钮所谓定的值，仪器判断被测物“超漏”就会切断
其输出电压，并发出“超漏”报警信号，报警信号有
“超漏”黄灯亮，蜂叫器，按复位按钮即可清除。
1、必须使用三眼电源线插座，中间接地。
2、使用人员应带绝缘橡皮手套，脚下垫绝缘橡皮垫，以防电击危险。
3、打开电源前一定要把“电压调节”度盘逆时针方向旋转到底（即“0”位置）
4、测试以为的时间，电压调节，度盘也逆时针到0位置。
还要按下复位按钮，使输出电压断开。
5、在调节电压范围之前，要保证仪器处于复位状态，并且电源节转到“0”.
6、不要在加有测试电压的情况下，将导线接到或拔出被测物体，并且也不要接触被测物体及导线。
7、不要将高压输出端的高压与机壳短路。
8、万一发生紧急情况，应立即切断电源，拔出电压测试线，测试灯烧坏，应立即替换。
9、不要在阳光直射面板的情况使用仪器，以免不清指示灯接通或断开，不要在高温、潮湿、多尘的环境中存放。
10、作业人员需培训合格后，方能上岗。
日常保养
1、环境条件：符合AC220+_10%、相对湿度大于75%，温度0-40度。
2、本机应每日清扫，作业完成、暂停，须将仪器电源开关至关位置。
3、长时间不用时，须用布罩着遮盖，以免灰尘浸入，影响仪器测试精度及使用寿命。
屏 幕 调试
键
启动
键 开
关
复位
电压调节盘。
