GFG-500沸腾干燥机标准操作规程
GFG高效沸腾干燥机使用说明书
五．设备安装 1.场地
地面应为混凝土地面，地面应平整，牢固。 场地应有效期 1/100 坡度，以便设备清洗时不积水。 2.安装 设备出厂时主机已成整体，安装时只需连接辅助管道及相关配套 设备。 法兰之间衬橡胶密封条，蒸汽加热器应安装电磁阀，电磁阀装于 加热器，上法兰，下法兰安装疏水器，空气过滤器装于加热器之外端。 安装时，设备后方应距离墙壁或障碍物 800mm 以上的空间，以备 设备检修，正面应留有充足的操作空间。 消声器装于风机出口端，风机噪声较大，建议用户应隔离安装（相 应的管道由用户自行解决）装电。压缩空气先接至主电气控制柜内， 再接气。电接至相应位置，蒸汽管道直接接至蒸汽加热器上法兰。 六．操作 1.准备 将压缩空气调至 0.4～0.6MPa，检查压缩空气，蒸汽管路，是否 出现破裂，阻塞等现象，风机旋向是否正常，电源电压，蒸汽压力是 否正常，法兰密封是否到位，电器设备连线牢靠。 2.操作 将待干物料放入料斗内，物料不超过料斗容积的 30%，然后将料 车推入主机相应位置，开启顶升气缸开关，料斗上升，使料上下处于
GFG-200 高效沸腾干燥机
使 用 说 明 书
一． 概述 二． 工作原理 三． 适用范围 四． 结构与组成 五． 设备安装 六． 操作 七． 易损件清单
目录
一． 概述 GFG 型高效沸腾干燥机是为适应 GMP 医药工程设计，而开发的一
种新型、高效型干燥机，它能与摇摆式颗粒机和 GHL 高效湿法制粒机 配套，其具有传统卧式 XF 型沸腾干燥机更宽的流化范围。 二． 工作原理
先关闭加热开关→搅拌电机→引风机，然后再清灰数次，放下顶升气
缸→推出料车。搅拌装置严禁床启动，待物料流化良好后，应关闭搅
拌电机，以提高齿轮寿命。
七．易损件清单
干燥器操作规程
干燥器操作规程
《干燥器操作规程》
1. 检查干燥器的电源和插座是否正常，保证接通电源的安全性。
2. 将需要干燥的物品放置在干燥器内，注意不要堆积过多，保持通风。
3. 打开干燥器的开关，设定合适的干燥时间和温度。
一般情况下，棉织品的干燥时间为30-40分钟，合成纤维的干燥时间为20-30分钟。
4. 在干燥过程中，密切关注干燥器的工作状态，确保干燥器正常运转，避免发生意外。
5. 干燥结束后，关闭干燥器的开关，取出已干燥的物品，避免过度干燥导致物品损坏。
6. 定期清洁干燥器的滤网和排风口，保持干燥器的通风畅通，确保干燥效果。
7. 使用完毕后，及时将干燥器断电并拔掉插头，确保安全使用。
8. 如遇到干燥器故障或异常情况，应及时停止使用并联系专业维修人员进行检修。
以上就是《干燥器操作规程》，希望能够帮助您正确、安全地操作干燥器，保障干燥效果和使用安全。
沸腾干燥机的使用操作说明
注：生产能力视物料的比重、物料的含水份的不同而定。
三、用途*片剂用、胶囊用、冲剂用颗粒*食品、化工等行业的大颗粒、微细粉末*具有过湿、发粘或粒度范围分布较大的颗粒或粉体四、工作原理待干燥的物料（颗粒或细粉）投入干燥器料斗，空气经中效过滤器除尘后，由加热器升温至干燥所需要的温度，然后进入主塔，当其穿过料斗底部的多孔板，使料斗内物料流化同时除去水份而干燥，水份挥发后随排风经布袋过滤器过滤后由风机排出，干燥过程中随风上升的细粉则由布袋捕集，并通过清灰装置返回流化床。
五、设备特点*本设备采用圆形结构料斗，无死角，成品含水均匀，清洗方便彻底。
*料斗（沸腾床层）用O型冲气囊与机体密封，装卸料方便。
料斗内配有搅拌器，物料沸腾无死角。
干燥均匀、快速。
顶部配有过滤袋，并有脉冲自动抖袋装置，能有效防止物料飞损。
*采用抗静电特种纤维布，清灰效果好，安全可靠。
*床内设置搅拌装置，可避免沟流或团聚，流化范围广。
六、设备安装1、场地：场地应留有1/100坡度，以便设备清洗时不积污水。
2、安装：设备整机出厂，安装时设备后方距离墙壁应有³800mm的检修空间，正面应留有足够的操作空间。
风机噪音较大，建议用户应隔离安装，将电源、蒸汽、压缩空气接至主机相应管道位置。
七、操作1、准备阶段：将压缩空气调至0.35~0.4Mpa，检验风机旋向，其操作按相应的说明书进行。
2、操作：将料斗投入待干物料，然后将料车置入主机相应位置。
顶升”气缸使料斗上下法兰密封。
设定干燥用空气进风温度至所需值。
启动引风机——启动搅拌电机。
将自动——手动开关放于手动，分别合上左风门、左清灰、右风门、右清灰，各动作是否灵活。
物料干燥后关闭搅拌电机—停引风机—手动清灰数次—“顶降”料斗、出料。
3、搅拌装置严禁死床启动，一般流化良好应关闭搅拌，以提高齿轮寿命。
4、八、电气原理图详见电气原理图。
九维护和检修全套设备必须定期检查维护，使设备发挥应有性能，保持正常运转，仪器、仪表应保持干燥，清洁设备周围，操作现场要经常打扫，保持清洁。
028-GFG-500高效沸腾干燥机维修保养操作规程.
目的：建立GFG-500型高效沸腾干燥机组维修保养操作程序。
适用范围：适用于制剂车间GFG-500沸腾干燥机维护保养
责任：设备操作人员、维修人员按本规程操作，动力车间主任对本规程的
有效执行承担监督检查责任。
程序：
1.日常维修保养
1.1操作人员在每次操作之前先检查蒸汽阀、压缩空气及各量程表是否正常。
1.2检查上、下气囊密封圈是否有凸起，平头螺丝是否松脱，防止料车推入时撞坏。
1.3检查料斗的叶桨是否过紧，叶桨过紧加上物料的阻力，造成搅拌马达传动负荷增加，使传动凸块折断或马达烧毁。
1.4检查上、下气囊密封圈的气压是否在0.1-0.15mpa以下，气压过高容易引起密封爆裂，过低起不到密封作用出现漏粉，影响生产效率及干燥质量。
1.5检查压缩空气压力是否过高：
1.5.1容易造成冷热风门气缸冲力过大使风门活接折断或密封胶损坏、漏气影响干燥效果。
1.5.2布袋柜架气缸推力过大，推杆容易弯曲。
2.定期维修保养：
2.1定期对中效过滤袋每月清洗一次，从沸腾机风口进入，松脱框架螺丝，取出网袋先用清洁剂浸泡30分钟，再用清水冲洗、烘干。
2.2定期对搅拌装置中的变速箱清洗加润滑油。
2.3定期对料车的传动齿轮加润滑油，填写《设备润滑记录》（REC-SB-018-00）。
沸腾干燥岗位标准操作规程
沸腾干燥岗位标准操作规程————————————————————————————————作者：————————————————————————————————日期：烟台*****有限公司工作标准----生产标准操作规程文件名称沸腾干燥岗位标准操作规程编码**／****—*—* 页数1／6 实施日期制订人审核人批准人制订日期审核日期批准日期制订部门分发部门目的：规范沸腾干燥岗位的标准操作。
适用范围：片剂胶囊剂车间沸腾干燥岗位。
责任：1.技术开发部工艺员、质量管理部质检员负责操作规程的监督和检查。
2.生产班长负责指导操作工正确实施本规程。
3.操作工按本规程正确操作。
程序：1.岗位标准操作程序1.1工作前的准备检查1.1.1检查生产场所是否清洁，有无与生产无关的文件、物料等，确保生产场所清洁。
1.1.2检查所用的容器、工具是否齐全、清洁。
1.1.3检查电源、气源、各种仪表是否正常，检查上、下气缸密封圈及顶升是否正常，确保设备处于完好状态。
1.1.4检查捕集布袋有无破损，将检查合格的捕集袋用75%酒精浸泡5分钟后甩干。
1.2消毒1.2.1按照《车间消毒灭菌操作规程》要求的方法对料车、主塔、捕集袋及料撮、工器具、双手等部位进行消毒。
按照要求的方法对地漏消毒。
1.2.2消毒工作结束，由班长和质检员检查，检查合格后，岗位负责人填写《工序状态标识》，班长在检查人一栏签字, 并将《工序状态标识》置于本工序入口的状态栏上，作为可正常生产标志。
1.3生产操作1.3.1 FL —150型沸腾干燥锅的操作1.3.1.1开启气源阀门，调节电控箱内气源三联体，使气压为0.4mpa ，打开油水分离放水阀放净管内积水，调节顶升气缸压力为0.4mpa 。
1.3.1.2将进风口套上初滤布袋。
将捕集袋系在清灰器上，注意连接牢固。
1.3.1.3闭合电源开关，设定：自动清灰周期 30秒；自动清灰时间2秒；自动清灰次数3次。
1.3.1.4预热：将空沸腾干燥料车推入主塔，按“顶升”键顶升料车，并旋紧顶丝。

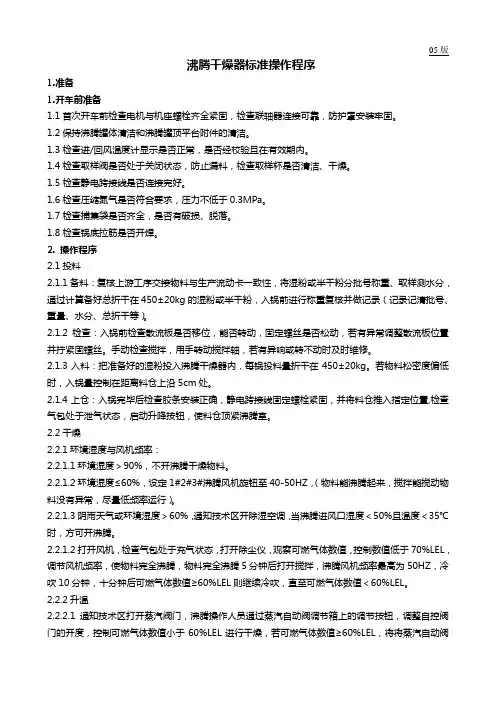

沸腾干燥器标准操作程序
沸腾干燥器标准操作程序1.准备1.开车前准备1.1首次开车前检查电机与机座螺栓齐全紧固，检查联轴器连接可靠，防护罩安装牢固。
1.2保持沸腾罐体清洁和沸腾罐顶平台附件的清洁。
1.3检查进/回风温度计显示是否正常，是否经校验且在有效期内。
1.4检查取样阀是否处于关闭状态，防止漏料，检查取样杯是否清洁、干燥。
1.5检查静电跨接线是否连接完好。
1.6检查压缩氮气是否符合要求，压力不低于0.3MPa。
1.7检查捕集袋是否齐全，是否有破损、脱落。
1.8检查锅底拉筋是否开焊。
2.操作程序2.1投料2.1.1备料：复核上游工序交接物料与生产流动卡一致性，将湿粉或半干粉分批号称重、取样测水分，通过计算备好总折干在450±20kg的湿粉或半干粉，入锅前进行称重复核并做记录（记录记清批号、重量、水分、总折干等）。
2.1.2检查：入锅前检查散流板是否移位，能否转动，固定螺丝是否松动，若有异常调整散流板位置并拧紧固螺丝。
手动检查搅拌，用手转动搅拌轴，若有异响或转不动时及时维修。
2.1.3入料：把准备好的湿粉投入沸腾干燥器内，每锅投料量折干在450±20kg。
若物料松密度偏低时，入锅量控制在距离料仓上沿5cm处。
2.1.4上仓：入锅完毕后检查胶条安装正确，静电跨接线固定螺栓紧固，并将料仓推入指定位置,检查气包处于泄气状态，启动升降按钮，使料仓顶紧沸腾室。
2.2干燥2.2.1环境湿度与风机频率：2.2.1.1环境湿度＞90%，不开沸腾干燥物料。
2.2.1.2环境湿度≤60%，设定1#2#3#沸腾风机旋钮至40-50HZ，（物料能沸腾起来，搅拌能搅动物料没有异常，尽量低频率运行）。
2.2.1.3阴雨天气或环境湿度＞60%，通知技术区开除湿空调，当沸腾进风口湿度＜50%且温度＜35℃时，方可开沸腾。
2.2.1.2打开风机，检查气包处于充气状态，打开除尘仪，观察可燃气体数值，控制数值低于70%LEL，调节风机频率，使物料完全沸腾，物料完全沸腾5分钟后打开搅拌，沸腾风机频率最高为50HZ，冷吹10分钟，十分钟后可燃气体数值≥60%LEL则继续冷吹，直至可燃气体数值＜60%LEL。
沸腾干燥机GFG高效沸腾干燥机安全操作及保养规程
沸腾干燥机GFG高效沸腾干燥机安全操作及保养规程沸腾干燥机是一种常用于制药、化学等领域的设备，主要用于将悬浮在液体中的晶体或粉末状物质进行干燥处理，其干燥效率高，对处理物料的气味、颜色、味道等几乎不会产生影响。
但是使用沸腾干燥机时，必须注意安全操作和正确的保养，保证生产过程中的安全和设备的正常运行。
安全操作1. 设备应符合要求在使用沸腾干燥机之前，需要确认设备的所有安全规范和要求是否满足，并保证设备的安装符合要求。
在操作设备之前，确认加热器、温度控制仪、排气管道等所有设备的安装、固定和连接是否良好，不可出现管道漏气、设备发生震动等现象，否则将存在极大的危险隐患。
2. 操作人员应接受培训只有经过专业培训的操作人员，才能使用沸腾干燥机进行操作。
在操作设备之前，操作人员必须了解干燥设备的所有功能和控制按钮的正确使用方法，了解设备操作的全过程，熟悉相关的安装、调试、操作、维护及紧急处理等技能。
3. 操作时必须佩戴相应防护设备为了确保操作人员的安全，使用沸腾干燥机时，必须佩戴相应的个人防护设备，如耳塞、紧身工作服、安全靴等，特别是在进行粉尘操作时，应佩戴呼吸器，以防止吸入粉尘，影响健康。
4. 操作时必须保持清洁操作环境在使用沸腾干燥机时，必须保持干燥室的清洁和整洁，及时清理粉尘和杂物，保持干燥室的温度和湿度等环境参数，否则会影响设备的正常运行。
5. 避免超负荷操作使用沸腾干燥机时，应避免超负荷操作，不应超过设备的最大干燥量，否则会导致设备故障和安全隐患。
6. 充分检查设备后，启动设备在操作设备之前，必须进行充分的设备检查，确认所有设备是否正常运行，并检查设备的接地和电源插头是否固定，然后才能启动设备进行操作。
启动设备后，必须及时排放排气管内的气体，以免因气体滞留引起故障和安全隐患。
7. 禁止未经授权人员接触设备使用沸腾干燥机时，应避免无经验的人员接触设备，以防止因不正确的操作或无意的疏忽引起潜在的安全隐患。
干燥器操作规程
干燥器操作规程一、安全操作规范：1. 操作人员应穿戴好劳动保护用品，如防护手套、口罩、工作服等，以确保个人安全。
2. 在操作前，应检查干燥器的电源、开关和温控器等设备是否正常，并确保设备附近没有易燃物品。
3. 严禁擅自拆卸、改装干燥器，如果发现设备有异常，应及时通知维修人员进行处理。
4. 在启动干燥器前，应确保所有被干燥物品已经经过预处理，并按照要求装载到设备中。
5. 在操作过程中，应定期对干燥器的温度、湿度和风速等参数进行检测，以确保设备正常工作。
二、操作流程：1. 打开干燥器前，应先检查干燥室内部是否干净，没有积尘和杂物，以免影响干燥效果。
2. 将被干燥物品整齐地摆放在干燥室内，避免过于密集，以免影响空气流通和热传递效果。
3. 根据被干燥物品的性质和要求，设置干燥器的工作模式、温度和时间等参数。
4. 关闭干燥室门，并确保密封良好，以防止热量和湿气的泄漏。
5. 打开干燥器的电源开关，启动设备。
同时，根据干燥器的规定，调节温控器和湿度控制器，控制干燥室的温湿度。
6. 在干燥过程中，根据干燥器的要求和指示，定期检查和调整设备的工作状态，确保干燥效果。
7. 干燥结束后，通过温度计和湿度计等工具，检测干燥室内的温度和湿度是否符合要求。
8. 关闭干燥器的电源开关，并将设备内的被干燥物品取出或装入指定容器中。
9. 清理和维护干燥器，特别是定期清洁过滤网和通风口，保持设备的工作效果和使用寿命。
10. 提交干燥器使用记录，包括干燥物品的种类、数量、干燥时间及温湿度记录等，以备以后参考。
三、常见故障及处理方法：1. 干燥器无法启动：检查电源是否接通，开关是否正常，排除电气故障后再试。
2. 干燥器温度无法控制：检查温控器和传感器是否正常，进行维修或更换。
3. 干燥效果不理想：检查干燥器的工作模式和参数设置是否正确，调整设备进行重新干燥。
4. 干燥器有异味或冒烟：立即关闭电源，检查设备是否有漏电、短路等问题，及时联系维修人员进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目的：规范沸腾干燥机的标准操作。
适用范围：GFG-500沸腾干燥机的操作。
责任：GFG-500型高效沸腾干燥机生产操作人员按本规程操作，班组长、车间主任承担监督检查责任。
程序：
1. 生产前准备工作
1.1 检查生产所用工具是否齐全、洁净，机器部件是否安装完好。
1.2检查蒸汽、压缩空气是否供应正常。
1.3检查投料的物料是否齐全，数量、品名、批号是否与生产指令相符，外观是否合格。
2.操作：
2.1接通控制箱电源，打开压缩空气阀，调节气体压力（0.5～0.6兆帕）。
2.2根据需要设定进风温度（先按3秒设定键，然后按加、减数键到所需温度，最后再按3秒设定键即可温度设定）。
2.3将制好的颗粒投入料斗，将料斗推入箱体，待料斗就位正确后，方可推入充气开关，上下气囊进入0.1～0.15兆帕压缩空气，使料斗上下处于密封状态。
2.4开启加热气进出手动截止阀。
2.5按引风机启动键，待风机启动结束后，按启动搅拌键，则搅拌运转，干燥开始。
2.6进风温度通过自动控制系统慢慢上升到设定温度左右，待出风温度上升到60℃左右时，物料即将干燥。
2.7烘干过程颗粒有不均匀的现象，必须停止烘干，将料斗拉出来翻粒，再推进去烘干。
2.8取样测定颗粒水分是否达到要求。
2.9颗粒干燥程度达到要求后，拉出冷风门开关，用洁净的冷空气冷却物料数分钟。
2.10按风机停止键，使风机和搅拌同时停止（电气连锁），推拉捕集袋升降气缸数次，使袋上的积料抖入料斗。
2.11拉出充气开关，待气囊密封圈放气复原后方可将料斗拉出。
3.关闭控制箱电源和蒸汽源、压缩空气源。
4.生产结束后按清场标准进行清场。
清场完毕，挂上“已清场”的状态牌。
5.填写设备运行记录。
