电动平移门门体安装说明
感应自动平移门安装指南
感应自动平移门安装指南1、安装铝合金机匣横梁时，请注意使之保持水平，误差为1mm，如不水平会导致门体行走时出现力道不均匀的现象，造成机器寿命降低。
2、门体吊挂的安装：·用附带的门体吊挂螺栓组件把吊架装置安装到门体上指定位置。
*安装时应使吊架装置的滑轮中心与门体处于平行状态，如不平行，会缩短滑轮的寿命。
·把吊挂装置的滑轮挂到动力梁上。
*安装时请勿碰伤动力梁内其他部件及导轨，否则会造成部件故障或滑轮寿命、噪音、异常声音等。
3、限位装置安装：·拧松限位器的安装螺栓。
·把限位器装置确定嵌入到动力梁的导轨上。
·首先移动门体确定门体的开闭位置，然后确定限位器的位置。
*设定限位器装置的位置时，应使吊挂装置碰到限位器的胶垫后停止。
·用六角扳手确实拧紧固定安装螺栓。
4、门体的高度及缝隙调整：·拧松固定吊架用螺母。
·进行调整螺栓的安全调整。
·拧紧固定吊架用螺母。
·确认行走时的阻力。
确认门移动是没有滞重现象，而且没有摩擦声音，如果有问题请确认以下事项：*吊挂是否垂直固定在门体上*吊挂装置是否与动力梁有摩擦*门体与门框之间是否有摩擦门体动扇与地面高度一般保持在10mm。
动扇与定扇之间缝隙为5mm。
5、皮带张力的调整：·将张紧轮装置向左用力拉，使皮带保持绷紧，然后拧紧四个压板螺栓。
·拧松四个调节固定螺栓·沿顺时针方向旋转张力调整螺栓，调整皮带张力。
·拧紧四个调节板固定螺栓6、地轮的安装，在安装时地轮的中心位置根据门体动扇宽度的一半加上5mm。
（前提为动扇底部内有滑道的，如果没有滑道直接是包饰板的应考虑其在内部的空间距离，根据实际来计算）安装后请确保门体上下缝隙相同，以免时间长损坏地轮。
7、控制系统的调整：（在正常情况下不用去调整，保持出厂设定为好）·调整前请用手推动门体动扇数次以保证门体可以平滑的开关。

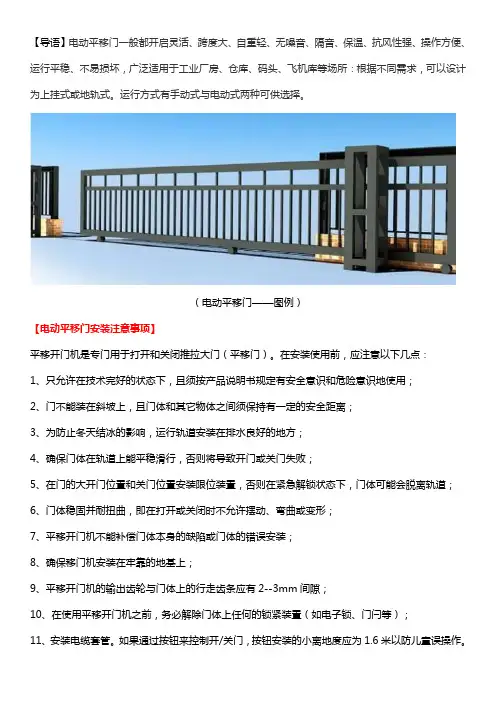

电动平移门安装注意事项以及功能
【导语】电动平移门一般都开启灵活、跨度大、自重轻、无噪音、隔音、保温、抗风性强、操作方便、运行平稳、不易损坏，广泛适用于工业厂房、仓库、码头、飞机库等场所：根据不同需求，可以设计为上挂式或地轨式。
运行方式有手动式与电动式两种可供选择。
（电动平移门——图例）【电动平移门安装注意事项】平移开门机是专门用于打开和关闭推拉大门（平移门）。
在安装使用前，应注意以下几点：1、只允许在技术完好的状态下，且须按产品说明书规定有安全意识和危险意识地使用；2、门不能装在斜坡上，且门体和其它物体之间须保持有一定的安全距离；3、为防止冬天结冰的影响，运行轨道安装在排水良好的地方；4、确保门体在轨道上能平稳滑行，否则将导致开门或关门失败；5、在门的大开门位置和关门位置安装限位装置，否则在紧急解锁状态下，门体可能会脱离轨道；6、门体稳固并耐扭曲，即在打开或关闭时不允许摆动、弯曲或变形；7、平移开门机不能补偿门体本身的缺陷或门体的错误安装；8、确保移门机安装在牢靠的地基上；9、平移开门机的输出齿轮与门体上的行走齿条应有2--3mm间隙；10、在使用平移开门机之前，务必解除门体上任何的锁紧装置（如电子锁、门闩等）；11、安装电缆套管。
如果通过按钮来控制开/关门，按钮安装的小离地度应为1.6米以防儿童误操作。
（电动平移门——图例）【电动平移门功能介绍】1.效率马达配合蜗轮蜗杆传动，起动力矩大，开关速度快，运行安静，寿命长。
2.防强风阻碍，当自动门处于闭合过程中，如遇外界强风阻碍门扇时，控制系统会进行自动功率矫正，提马达力矩，强迫门扇闭合。
3.遇阻自动返回，当门在闭合过程中遇到人或物件阻碍，控制系统根据反应会自动反转，立即开门防止夹人事件和机件损坏现象发生，提自动门的安全性和使用寿命。
4.马达装置配有自锁功能，可以更加方便控制进出人流，提安全性。
5.遥控开关的运用，可以更加自如地调节自动门的运行模式，方便实用。
6.标准配置可连接多种附加配件，适用于各种场合环境的需要，PU导轮设计，使门扇运行更加宁静平稳。
自动平移门安装施工
自动平移门安装施工概述：本文档旨在提供自动平移门的安装施工指南，确保正确、安全地完成门的安装过程。
本文档适用于具备相关建筑施工经验的施工人员参考。
安装前准备：1. 确定门的型号和规格，包括尺寸、材质等，确保门与施工现场的要求相符。
2. 检查施工现场的基础和结构是否满足安装要求，必要时进行加固和调整。
3. 确保所有安装所需的工具和材料准备齐全，包括螺丝刀、扳手、电锤、尺子、膨胀螺栓等。
安装步骤：1. 将自动平移门的组件逐一取出，并进行检查，确保无损坏或缺失。
2. 按照门的安装说明书，确定门的安装位置和方向，并用尺子和铅垂仪等工具进行测量和校准。
3. 在安装位置的墙面上进行标记，并使用电锤和膨胀螺栓将门的门轨固定在墙上。
4. 将门体安装到门轨上，并调整门体的位置和水平度。
5. 根据门的特点，连接门体和门轨的传动装置，确保传动装置的安全可靠。
6. 安装门体的上滑轮和底滑轮，确保门体的平稳推拉。
7. 连接门体与电动驱动装置，进行电源接线，并确保所有电气连接牢固和正常工作。
8. 进行全面的功能测试，包括门体的推拉、启动和停止等各项功能，确保自动平移门的正常运行。
安全注意事项：1. 在整个安装过程中，务必佩戴好安全防护设备，如安全帽、手套和护目镜等。
2. 注意施工现场的环境和安全状况，确保施工人员人身安全和工作环境安全。
3. 根据门的重量和形态，合理分配工作人员，并确保配合紧密、沟通顺畅。
总结：本文档提供了一份详细的自动平移门安装施工指南，包括安装前准备、安装步骤和安全注意事项。
施工人员应根据本文档的指导进行施工，确保安装过程正确、安全，并在安装完成后进行全面的功能测试。
希望本文档能够对自动平移门的安装施工提供帮助和指导。

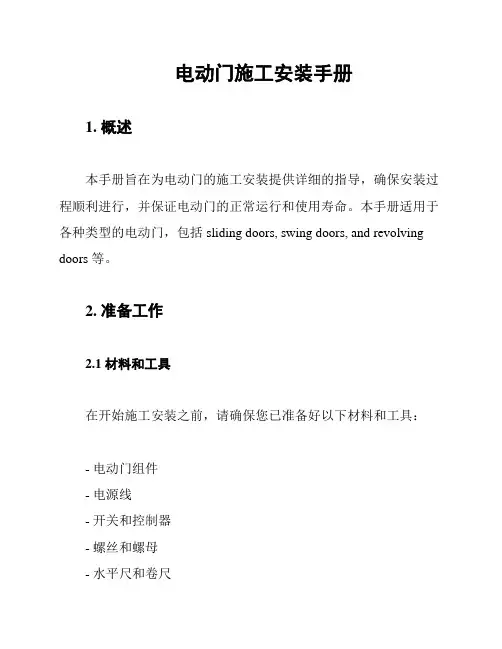

电动门施工安装手册
电动门施工安装手册1. 概述本手册旨在为电动门的施工安装提供详细的指导，确保安装过程顺利进行，并保证电动门的正常运行和使用寿命。
本手册适用于各种类型的电动门，包括 sliding doors, swing doors, and revolving doors 等。
2. 准备工作2.1 材料和工具在开始施工安装之前，请确保您已准备好以下材料和工具：- 电动门组件- 电源线- 开关和控制器- 螺丝和螺母- 水平尺和卷尺- 电钻和扳手- 密封材料和胶水2.2 现场检查在开始施工安装之前，请进行现场检查，确保以下事项已准备好：- 门洞尺寸符合要求- 电源插座位置合适- 地面平整且硬度高- 门框和门轨安装牢固3. 安装步骤3.1 安装门框和门轨1. 根据门洞尺寸，安装门框和门轨。
2. 使用螺丝和螺母将门框和门轨固定在门洞周围。
3. 确保门框和门轨水平、垂直且对齐。
3.2 安装电动门组件1. 将电动门组件（包括门板和电机）安装在门框上。
2. 使用螺丝和螺母将电动门组件固定在门框上。
3. 确保电动门组件与门轨对齐。
3.3 连接电源线1. 将电源线从电动门组件连接到开关和控制器。
2. 使用电钻在门框或墙壁上打孔，将电源线穿过孔洞。
3. 连接电源线到电源插座。
3.4 安装开关和控制器1. 根据设计要求，安装开关和控制器。
2. 将开关和控制器的接线与电源线连接。
3. 确保开关和控制器与电动门组件的通信正常。
3.5 测试和调整1. 打开电源，测试电动门的开关和控制功能。
2. 检查电动门的运行速度、噪音和震动是否正常。
3. 如有需要，进行调整以确保电动门的正常运行。
4. 验收和维护4.1 验收在施工安装完成后，进行验收，确保以下事项符合要求：- 电动门运行平稳、噪音低- 开关和控制器功能正常- 电源线和接线安全可靠4.2 维护为确保电动门的正常运行和使用寿命，请定期进行以下维护工作：- 检查电源线和接线是否牢固- 检查电动门组件是否有损坏或磨损- 清洁和润滑门轨和门轮- 检查开关和控制器是否正常工作5. 安全注意事项在进行电动门的施工安装过程中，请注意以下安全事项：- 在电源开启的情况下，不要触摸电动门组件和电源线- 使用合适的工具和设备，确保施工安全- 在施工过程中，确保现场整洁、无障碍物- 定期检查电动门的安全性能，确保运行安全6. 故障排除在电动门施工安装过程中或使用过程中，如遇到故障，请参考以下排除方法：- 检查电源线和接线是否正常连接- 检查电动门组件是否有损坏或磨损- 检查开关和控制器是否正常工作- 检查电源电压是否正常- 如无法解决问题，请及时联系专业技术人员进行维修以上是电动门施工安装手册的详细内容，希望能对您的施工安装工作提供帮助。
成品电动平移门施工方案
成品电动平移门施工方案
裙楼成品电动门位于裙楼次入口，采用成品电动感应平移门系统（含不锈
钢门套）；玻璃采用8钢化超白+12Ar（黑色暖边）+8钢化超白中空玻璃。
1.施工流程
测量放线→地面导轨安装→钢梁安装→电机安装→门扇安装→调试
2.施工方法
2.1 抄平划线
水准仪抄平、线坠吊垂直，先弹出地导轨滑槽控制边线，再弹出横梁安装中心线和标高控制线。
2.2 地导轨安装
撬出欲装轨道位置的预埋木枋条，按事先弹好的轨道滑槽控制墨线进行剔凿修整，满足安装要求后埋设安装下轨道，注意下轨道总长度应为开启门宽度的2倍+100mm。
并注意下轨道顶标高应与地坪面层标高一致或略低3mm以内。
2.3 钢梁安装
自动门钢横梁一般常用钢材加工制作，两端焊接固定在门洞两侧的钢筋混凝土门柱或墙的预埋铁件上。
安装时按事先弹好的标高控制线和钢横梁中心位置线进行对位，并特别注意用水平尺复核水平度后进行对称施焊。
2.4 机箱安装
自动门传动控制机箱及自控探测装置都固定安装在钢横梁上，其固定连接方式有钢横梁打孔穿螺栓固定方式和钢横梁上焊接连接板再连接固定的方式。
应注意钢横梁上钻孔或焊接连接板应在钢横梁安装前完成。
2.5 装门扇
先检查轨道顺直、平滑，不顺滑处用磨光机打磨平滑后安装滑动门扇。
滑动门扇尽头应装弹性限位材料。
要求门扇滑动平稳、顺畅。
2.6 调试
接通电源，调整微波传感器的探测角度和反应灵敏度，使其达到最佳工作状态。
电动门安装工程方案
电动门安装工程方案1. 引言本文档旨在提供关于电动门安装工程方案的详细信息。
电动门是一种方便、安全且易于使用的门类，广泛应用于商业建筑、住宅和公共场所。
本方案将重点介绍电动门的安装步骤、材料要求以及遵循的相关法律法规。
2. 安装步骤以下是电动门安装的基本步骤：1. 确定门的类型和尺寸：根据具体需求选择合适的电动门类型（如滑动门、旋转门等）和尺寸。
确保门的尺寸与安装位置相符。
2. 安装门轨和门框：根据门的尺寸和类型，安装适当的门轨和门框。
确保门轨和门框的质量和稳定性。
3. 安装电动门机：将电动门机安装在门轨上，并确保其牢固可靠。
根据电动门机的说明书连接电源和控制系统。
4. 安装门体：将门体安装在门轨和门框上，确保门体与门轨的衔接紧密。
根据门体的类型和材质，采取适当的安装方式和固定措施。
5. 连接安全装置：根据相关法律法规和安全要求，连接安全装置，如红外线感应器、安全光幕等。
确保电动门在运行过程中能够及时检测到障碍物并自动停止或反向运行。
6. 进行测试和调试：在安装完成后，对电动门进行全面的测试和调试。
确保门的运行流畅、安全可靠，并且各项功能正常。
7. 完善配套设施：根据具体需求，安装配套设施，如门禁系统、安全警示标识等。
确保电动门的使用环境更加安全和便利。
3. 材料要求电动门安装所需的主要材料包括：- 门轨和门框：选择质量好、稳定性高的门轨和门框，确保其能够承受电动门的重量和运行压力。
- 电动门机：选择品牌知名、质量可靠的电动门机，确保其运行平稳、耐用。
- 门体：根据具体需求选择合适的门体材质，如钢质门体、玻璃门体等。
- 安全装置：选择符合相关法律法规和安全要求的安全装置，如红外线感应器、安全光幕等。
- 配套设施：根据具体需求选择合适的配套设施，如门禁系统、安全警示标识等。
4. 法律法规遵循在进行电动门安装工程时，必须遵循以下相关法律法规：- 建筑法规：根据当地建筑法规，确保电动门的安装符合建筑结构和消防要求。
2.21 平移门用户指南(1)
平移门安装指南V1.0平移门安装指南一、安全注意事项1、涉及用电和施工安全,请专业人员进行施工,施工需要两人以上配合。
2、施工时,请勿让闲杂人靠近作业现场,以免造成伤害。
3、请勿擅自改变产品结构和改造部件,以免造成人员伤害和设备损坏。
4、停电时，平移门不工作，请把电源切断，避免突然来电造成可能的伤害。
5、投入使用前，请务必做好相关安全标识和出入提醒。
二、布线、安装门柱和横梁控制箱1、施工需要两人以上配合，2、先拆下横梁控制箱的盖子，3、布线参考上图（如果有广告灯箱的，灯箱的供电单独布线）4、门柱不要着急固定，可先大致确定门柱的安装位置，通过调整门柱固定处的环境（例如高低、平整、位置等），确保：1)横梁控制箱横向和纵向都水平，2)两根门柱和横梁控制箱都保持垂直，3)横梁控制箱与两根门柱的固定孔位能对上。
5、固定好门柱、横梁控制箱三、安装“活动门扇”、“固定门扇”1、不能在控制箱通电下施工2、用配套螺丝固定“活动门扇”3、“活动门扇”不水平，两个吊架有高度差，可微调吊架的“调整螺栓”a)注意安全，需要两人以上配合，小心门扇坠落b)如图，放松固定用螺母，调整螺栓，调好后，将固定螺母拧紧4、用手来回移动“活动门扇”，检查门扇运行是否平顺5、不平顺，可能是以下情况，检查排除：a)门扇安装不水平b)吊架和控制箱导轨的摩擦c)门扇之间的摩擦，门扇下方止摆器与门扇的摩擦6、安装“固定门扇”四、接线接线位置图1.电源220V交流（必接）：电动门不使用时或断电，可以关闭电源开关2.微波传感器（必接）：3.手动开门按钮（可选）：不分正负极4.遥控接收模块（必接）：5.门禁系统（可选）：6.广告灯箱供电，请使用专用配套电源，时控器一起接线五、确认开门方向是否正确六、常用功能测试1、门禁功能测试2、遥控器按键功能测试，常开，常闭，半开（门开到一半位置停止不动）,自动（正常使用门禁感应进出门）3、微波传感器内部感应板角度，灵敏度测试调整4、有广告灯箱的，亮灯时间通过调整时控开关控制七、开门、关门参数调整1.开门、关门参数A、B、C、D、E、F出厂前都已经过调试设定2.必要时可适当微调，不要一下子做大幅度调整，循序渐进完成3.建议A、C、E在中间位置，B，D在偏大位置，否则可能会有撞门现象4.调节F，开门到位停留时间0-9秒可设定5.开门开始减速到开门到位停止的距离要在5cm以上6.关门开始减速到关门到位停止的距离要在5cm以上，一般为10厘米7.TEST测试按钮，按一下完成一次开门动作，用于调节参数时使用8.开门方向切换后，断电重启才会生效八、遥控器功能1、自动（最常用）：每按一下开门、自动关门，门禁系统也正常工作2、常闭：锁门状态，门禁系统不起作用3、常开：门一直开着4、半开：门开一半。
电动门的组装说明(压缩)
电动门门的组装
（该组装有一处错误，您可以找出并在我公司网站留言指出吗？）
传感器定位装置的组装
传感器、电源、开关板的连接
（传感器连常闭接口、开关板按面板指示连接）
电动门所用的变速箱为6片齿轮需要改装
组装步骤一：将变速箱拆开，将齿轮垫圈取出，并将六方孔齿 轮片取出
步骤二：将圆孔齿轮片按次序装上，最后将六方孔齿轮片装上
将变速箱重新组装好即可
电动门的使用
电动门没有主板控制。 按照组装说明将手动换向板与电池盒连接 好。 先按下红色电源按钮，再重复按黑色换向 按钮，电动门就会重复开与关。
按照组装说明将手动换向板与电池盒连接按照组装说明将手动换向板与电池盒连接先按下红色电源按钮再重复按黑色换向先按下红色电源按钮再重复按黑色换向按钮电动门就会重复开与关
组装电动门所需的全部组件
（组装介绍仅供参考）
电动门底座的组装
（组装仅供参考，连接口可减少）
电动门门体的组装
电动门门体横
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动平移门门体安装说明
门洞总宽8米，门扇宽度为8.7米，生产时将门体制作成散件。
运输到现场后再拼装。
轨道的安装：按照图纸中的要求，将轨道预埋；轨道预埋及焊接要求要水平，垂直。
轨道预埋时请按电机说明书的要求预埋电缆线及控制、红外、闪灯线。
一、底梁支架的连接：底梁支架在厂里已经焊接成2段，只需将2段对接焊牢即可。
注意：焊接时一定要垂直
水平；不能扭曲变形；以免影响下一步的门扇安装。
二、门扇及斜撑支架的焊接：先将门体斜撑支架焊接在底梁上，（每片斜撑架之间均有连接方管；）再将门扇跟
底梁、斜撑支架焊接固定；（如图一、二、三所示）照此方式将全部斜撑支架及门扇焊接完毕。
三、门体轮架的固定：轨道预埋的混凝土达到凝固期后将门体轮子组放在轨道上，并手推轮子组看轨道安装是
否合理，以轮子组滑行顺畅为佳。
如轮子组滑行顺畅后再将焊接好的门体放在轮架上焊接固定；每樘门安装2组轮架。
四、平移门电机、红外安全光线、齿条等的安装请参阅电机说明书。
玉溪蓝屋自动门制造有限公司
服务电话：。
