微波传感器的应用
微波遥感原理和应用
微波遥感原理和应用
微波遥感是利用微波或微波的改变去通过测量这些变化，从而了解下一个特定表面的物理特性的技术。
典型的活动包括回波探测（例如反射、散射和多普勒散射）以及现场探测（吸收率）。
微波遥感最常见的应用是用于从宇航器映射农业、示踪冰盖变化以及测量水文参数，而这也是微波遥感最具开发潜力的领域。
微波遥感的优势在于它能够直接探测到某些表面物理因素，而其它感应器（如光学感应器）需要更多的推断和计算来实现同样的结果。
微波对运动对象的检测也是精确和有效的，因为它们能够非常快速地跨越大量距离。
此外，它还可以在任何时间，任何条件下运行，而光学传感器则受到白天黑夜和气候条件的限制。
因此，微波遥感在日照不足和濛濛雾气的情况下仍然可以正常运行。
另一方面，微波遥感所受到的缺陷将限制它对特定领域的应用，例如视觉表面检测。
在这种情况下，微波的数据处理可能会过于简单（例如进行分类，而不是分析图像），从而无法满足实际应用的要求。
此外，其占存储器的效率也比光学存储低得多，这是由于大小比较大的探测阵列和/或滤波数据处理所导致的。
微波传感器的原理及应用
微波传感器的原理及应用1. 微波传感器的基本原理•微波传感器是一种利用微波进行非接触式检测的技术，通过检测微波的变化来获取目标物体的信息。
•微波传感器的工作原理基于微波的反射和吸收特性，当微波射向目标物体时，一部分微波被目标物体吸收，一部分则被目标物体反射回来。
•传感器通过接收反射回来的微波，可以获取目标物体的距离、运动速度、形状等信息。
2. 微波传感器的工作原理解析•微波传感器发射一束微波，这束微波会与目标物体进行交互。
•当目标物体靠近传感器时，微波的反射时间会减少，传感器能够检测到目标物体的距离。
•当目标物体移动时，微波的频率会发生变化，传感器可以通过测量频率变化来检测目标物体的速度。
•传感器还可以通过分析微波的反射图案来获取目标物体的形状信息。
3. 微波传感器的应用领域• 3.1 家庭安防系统–微波传感器可以用于家庭安防系统中，通过检测房间内的微波反射和吸收情况，可以判断是否有陌生人进入房间。
–在出现可疑情况时，传感器可以触发报警系统，保护家庭的安全。
• 3.2 自动门–微波传感器可以用于自动门系统中，当有人靠近门时，传感器可以感知到，并自动打开门。
–这种应用方式方便了行人的进出，提高了门的使用便利性。
• 3.3 车辆避障系统–微波传感器可以用于车辆避障系统中，通过检测前方障碍物的距离和形状，可以帮助驾驶人员避免碰撞。
–这种应用方式提高了车辆行驶的安全性，并减少了事故的发生率。
• 3.4 无人机导航–微波传感器可以用于无人机导航系统中，通过检测周围环境的距离和形状，可以帮助无人机避免障碍物，并自动规划飞行路径。
–这种应用方式提高了无人机的飞行安全性，并提升了导航的准确性。
4. 微波传感器的优势和不足4.1 优势•非接触式检测：微波传感器可以实现非接触式的检测，无需与目标物体直接接触，减少了对目标物体的干扰。
•高灵敏度：微波传感器对微小的变化非常敏感，可以探测到微弱的微波信号，提高了检测的准确性。

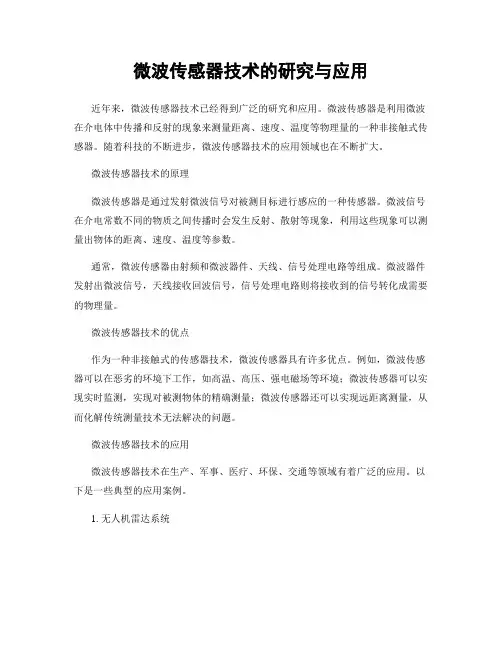

微波传感器技术的研究与应用
微波传感器技术的研究与应用近年来，微波传感器技术已经得到广泛的研究和应用。
微波传感器是利用微波在介电体中传播和反射的现象来测量距离、速度、温度等物理量的一种非接触式传感器。
随着科技的不断进步，微波传感器技术的应用领域也在不断扩大。
微波传感器技术的原理微波传感器是通过发射微波信号对被测目标进行感应的一种传感器。
微波信号在介电常数不同的物质之间传播时会发生反射、散射等现象，利用这些现象可以测量出物体的距离、速度、温度等参数。
通常，微波传感器由射频和微波器件、天线、信号处理电路等组成。
微波器件发射出微波信号，天线接收回波信号，信号处理电路则将接收到的信号转化成需要的物理量。
微波传感器技术的优点作为一种非接触式的传感器技术，微波传感器具有许多优点。
例如，微波传感器可以在恶劣的环境下工作，如高温、高压、强电磁场等环境；微波传感器可以实现实时监测，实现对被测物体的精确测量；微波传感器还可以实现远距离测量，从而化解传统测量技术无法解决的问题。
微波传感器技术的应用微波传感器技术在生产、军事、医疗、环保、交通等领域有着广泛的应用。
以下是一些典型的应用案例。
1. 无人机雷达系统无人机雷达系统是一种集成了微波传感器技术的无人机。
该系统使用雷达测距来探测地面目标的距离信息，并通过数据处理软件进行数据解析和识别，实现了对地形和目标的高精度监测。
2. 非接触式温度测量微波传感器还可以用于非接触式温度测量。
利用红外线技术测量温度时，由于环境温度等因素的影响，很容易出现误差。
而微波传感器测量温度时可以避开这些干扰因素，从而实现更准确的温度测量。
3. 路面状态监测微波传感器可以监测路面状态，如路面平整度、车流量、车速等。
这种技术可以广泛应用于交通管理、城市规划等领域，帮助相关部门更好地了解路面情况，提高城市交通流动性。
4. 非接触式液位计微波传感器还可以用于液位测量。
利用微波传感器可以实现非接触式液位测量，避免了传统液位计可能出现的误读、安装不方便等问题。
微波传感器的原理及应用
微波传感器的原理及应用【摘要】微波传感器是利用微波的传输性能好、易反射、被吸收功率易测量等特点，用专门的微波振荡器来产生微波，特定的天线收发微波，在实际生产生活中用来测量被测物的距离、厚度、传输媒介性质等许多应用。
【关键词】微波传感器反射式遮断式一、微波的基础知识1、微波的性质与特点微波是波长为1,1000mm的电磁波，它既具有电磁波的性质，又不同于普通无线电波和光波。
微波相对于波长较长的电磁波具有下列特点:1(定向辐射装置容易制造;2(遇到工作障碍物易于反射;3(绕射能力较差;4(传输性能良好，传输过程中受烟、火馅、灰尘、强光等的影响很小;5(介质对微波的吸收与介质的介电常数成比例，水对微波的吸收能力最强。
正是这些特点构成了微波检测的基础。
2、微波振荡器与微波天线微波振荡器是产生微波的装置。
由于微波很短，频率很高(300MHz,300GHz)，振荡回路具有非常微小酌电感与电容，故不能用普通的电子管与晶体管构成微波振荡器。
构成微波振荡器的器件有调速管、磁控管或某些固体元件。
小型微波振荡器也可采用体效应管。
由微波振荡器产生的振荡信号需要用波导管(波长在1000cm以上可用同轴线)传输，并通过天线发射出去。
为了使发射的微波具有尖锐的方向性，天线具有特殊的结构。
常用的天线如图1所示，有喇叭形天线、抛物面天线、介质天线与隙缝天线等。
喇叭形天线结构简单，制造方便，可看作波导管的延续。
喇叭形天线在波导管与敞开的空间之间起匹配作用以获得最大的能量输出。
抛物面天线犹如凹面镜产生平行光，这样位微波发射的方向性得到改善。
图1 常用微波天线(a) 扇形喇叭天线 (b) 圆锥形喇叭天线(c) 旋转抛物面天线 (d) 抛物柱面天线二、微波传感器由发射天线发出的微波，遇到被测物时将被吸收或反射，使功率发生变化。
若利用接收天线，接收通过被测物或由被测物反射回来的微波，并将它转换成电信号，再由测量电路测量和指示，就实现了微波检测过程。
微波传感器的应用实例
微波传感器的应用实例微波传感器是一种利用微波的特性来探测物体或测量距离的技术。
它广泛应用于各个领域，为我们的生活带来了许多便利。
下面将介绍几个微波传感器的应用实例。
1. 无线门铃无线门铃是一种常见的家居用品，它利用微波传感器来监测门口的动静。
当有人靠近门口时，微波传感器会探测到人体的微弱微波信号，并发送信号给门铃主机，触发门铃响起。
这种无线门铃不仅可以提醒主人有人来访，还可以避免因拉门铃而吵醒睡觉的家人。
2. 自动驾驶汽车微波传感器在自动驾驶汽车中起到了重要的作用。
通过安装在汽车周围的微波传感器，可以实时监测周围的环境和障碍物。
微波传感器发射微波信号，当信号遇到障碍物时会反射回来，通过测量反射信号的时间和强度，可以确定障碍物的位置和距离，进而帮助汽车做出相应的行驶决策，确保安全驾驶。
3. 手势识别技术微波传感器还可以应用于手势识别技术中。
通过安装在设备或系统上的微波传感器，可以实时监测人体的手势动作。
微波传感器会发射微波信号，当信号被手势所阻挡或反射时，可以通过测量信号的变化来识别不同的手势动作。
这种技术可以应用于智能家居、游戏控制等领域，为用户提供更加自然和便捷的交互方式。
4. 距离测量仪器微波传感器还可以用于距离测量仪器中。
通过发射微波信号并测量信号的反射时间，可以计算出物体与传感器之间的距离。
这种测距原理可以应用于测量仪器、工业自动化等领域。
例如，在建筑工地上，可以使用微波传感器来测量高楼大厦的高度，提高测量的精确度和效率。
总结起来，微波传感器在无线门铃、自动驾驶汽车、手势识别技术和距离测量仪器等领域都有广泛的应用。
它的应用不仅提高了我们的生活质量，还推动了科技的发展。
随着技术的不断进步，相信微波传感器在更多领域会发挥更大的作用，给我们带来更多的惊喜和便利。
太空探索中的新型传感器技术发展及应用
太空探索中的新型传感器技术发展及应用太空探索一直是人类研究宇宙奥秘的重要领域，与此同时，随着科技的不断发展，太空探索所需的传感器技术也在不断更新换代。
无论是机器人探测器还是载人航天，传感器都扮演着至关重要的角色。
本文将着重探讨在太空探索中的新型传感器技术发展及应用。
一、太空探索中的传感器技术太空探索中的传感器技术十分丰富多样，涉及到的领域也非常广泛，比如天文、地球、环境等。
太空探索中的传感器技术主要有以下几种：1. 光学传感器光学传感器能够感测光的性质，从而探测并识别物质的位置、形状和速度等物理量。
目前，光学传感器已成为太空探索的重要工具，它们可以被用于探测外太空中较远的天体，比如彗星、行星和星际介质等。
此外，光学传感器也可以用于地球观测，比如探测地表覆盖物和自然环境等。
2. 微波传感器微波传感器可以测量微波辐射，用于观测大气、海洋、土地和冰帽等物质特性。
这种传感器可以穿透云层，可以在昼夜和降雨天气下进行观测，并能够测量多种物理量，比如表面反射率、海洋风、降雨等等。
3. 等离子体传感器等离子体传感器主要用于探测等离子体的性质和参数，包括等离子体密度、温度、电位和磁场等等。
等离子体在太阳风中起着重要的作用，它们可以引起磁暴和辐射带，对太空探索造成影响，而等离子体传感器则可以帮助科学家更好地理解这些现象。
4. X射线传感器X射线传感器可以探测和测量X射线辐射，这种传感器在太空探索中的应用十分广泛。
比如可以用于探测行星和恒星的X射线辐射，并且通过监测X射线辐射的变化，可以研究行星和恒星的活动状况等。
二、太空新型传感器技术的发展随着科技不断进步，太空新型传感器技术也迅速发展。
下面分别从机器人探测器和载人航天两个方面进行探讨。
1. 机器人探测器机器人探测器是太空探索的基石，它们不仅可以代替人类探测未知的领域，还可以深入研究地球和行星等多个领域。
目前，机器人探测器已经使用了多种新型传感器技术，比如激光传感器、声波传感器和微传感器等。
传感器原理及工程应用(第五版)微波传感器
微波传感器
27
图11-5给出了微波温度传感器的原理方框图。图中Ti为 输入(被测)温度，Tc为基准温度，C为环行器，BPF为带通滤 波器，LNA为低噪声放大器，IFA为中频放大器，M为混频 器，LO为本机振荡器。
微波温度传感器最有价值的应用是微波遥测，将它装在
航天器上，可以遥测大气对流层的状况，可以进行大地测量
Δh—— ΔS—— 由上式可知，补偿短路器位移值ΔS即为被测物厚度变 化值Δh
微波传感器
26
11.3.4 微波辐射计(温度传感器) 任何物体，当它的温度高于环境温度时，都能够向外辐
射热能。微波辐射计能测量对象的温度。普朗克公式在微波
领域可近似为
(11-2)
就微波辐射计而言，它以一定的频带宽检测来自物体的微波 辐射辉度L(λ，T)。由于此电信号输出正比于物体的发射率 ε(λ，Τ)和绝对温度的乘积，因此微波辐射计指示的温度不 是物体的真实温度，而是辉度温度ε(λ，Τ)Τ
式中，fD
fr = f0+ fD
(11-3) (11-4)
微波传感器
30
当物体靠近靶时，多普勒频率fD为正；远离靶时，fD为负。 输入接收机的反射波的电压ue可用下式表示：
(11-5)
括号内的第二项是因电波在距离r上往返而产生的相位滞后。 用接收机将来自发射机的参照信号Uesin2πf0t与上述反射信 号混合后，进行超外差检波，则可得到如下式那样的具有两 频率之差，即fD
微波传感器
17
图11-2 微波液位计
微波传感器
18
11.3.2
水分子是极性分子，常态下成偶极子形式杂乱无章地分
布着。在外电场作用下，偶极子会形成定向排列。当微波场
中有水分子，偶极子受场的作用而反复取向，不断从电场中
微波传感器
传感器综述1、微波传感器微波传感器是继超声波、激光、红外等传感器之后的一种新型非接触传感器。
微波是波长介于红外线和雷达波之间的电磁辐射，频率在1010Hz 和1011Hz 之间，具有电磁波的性质，广泛应用于通信、传感、雷达、导弹制导、遥感、射电等方面[1]。
近年来,国外利用微波频段电磁波的特性,研制生产了大量用放非电参量的检测和无损伤探测方面的微波传感器,工作十分引人注目[2]。
在很多方面显示出优越性，一般可以概括为以下几方面[3]：1、测量具有不接触、非破坏性,因而可以进行活体检测,大部分测量不需要取样。
2、快速性、灵敏度高,捕捉信息几乎不需要时间,可以进行在线检测、动态检测和适时处理,进而实现动态自动控制。
3、能够适应恶劣环境下的检测。
如4、高温、高压、有毒、放射性环境以及恶劣5、天气、人所不能及之处等等。
长期以来,传感器的电检测技术基本上局限于低频和光频两个频段并从集总电路参数和电压、电流的观点来研究各种传感器的性能,很少使用它们之间的微波频段并从电磁波的角度来研究传感器。
随着这一领域的开拓和发展,不仅为传感器增加了新的分支和新的品种,而且也为微波半导体器件和微波集成电路开辟了新的应用前景[4]。
1.1、微波传感器原理电磁波包括的频谱范围极宽,它们的特性因频率不同而各异。
微波是频率很高的电磁波,它的低端频率为300MHz,高端可达300GHz。
微波具有一系列特性,用来进行非电参量的无损检测是很合适的[5]。
首先,微波具有似光性。
例如,微波具有良好的定向辐射性能,在自由空间沿直线传播且速度等于光速,在反射、折射、绕射、散射、干涉时遵循与光同样的物理定律。
其次,微波能够穿透大多数非金属材料,包括许多对光波来说是不透明的材料。
并且与这些材料的分子相互作用,从内部不均匀处产生反射、散射。
第三,微波遇到良导体时几乎全部反射,良导体在微波频率的趋肤深度仅几微米。
第四,介质对微波的吸收正比放介质的介电系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目微波传感器的应用姓名学号院（系）电子电气工程学院班级指导教师职称教授二O一二年七月六日摘要微波传感器具有检测速度快、灵敏度高、适应环境能力强及非接触测量等优点。
其原理是由发射天线发出的微波，遇到被测物体时将被吸收或反射，使功率发生变化。
若利用接收天线通过被测物或由被测物反射回来的微波，并将它转换成电信号，再由测量电路处理后，即显示出被测量，就实现了微波检测。
本文论述了微波传感器原理及实现的技术途径，介绍了微波传感器的结构、种类和应用。
关键词：微波；传感器；微波传感器原理；微波传感器应用AbstractMicrowave sensor with high detection speed, high sensitivity, strong ability to adapt to the environment andhas the advantages of non contact measurement. Its principle is composed of a transmitting antenna emits microwave, encountered object will be absorbed or reflected, so that the power change. If the receiving antenna through the analyteor analyte is reflected back by microwave, and convert it into electrical signals, and then processed by the measuring circuit, is demonstrated by measuring,on the realization of microwave paper discussed the principle and Realization of microwave sensor technique, introduced themicrowave sensor structure, type and application.Key words：Microwave；Sensor；Microwave sensor principle； Application of microwave sensor目录引言 (1)1 微波的概述 (1)2 微波传感器的原理和组成 (2)微波传感器的测量原理及分类 (2)反射式微波传感器 (2)遮断式微波传感器 (2)微波传感器的组成 (2)微波振荡器及微波天线 (2)微波检测器 (3)传感器的特点 (3)3.微波传感器的应用 (3)微波湿度传感器 (4)微波测厚仪 (5)微波辐射计（温度传感器） (6)微波测定移动物体的速度和离 (7)微波无损检测 (8)结论 (9)参考文献 (10)微波式传感器的应用引言微波半导体器件及微波集成电路，从雷达导航、电子对抗等军事应用领域，迅速扩展到微波中继通信、卫星通信、移动通信、无线电话、卫星直播电视、无线电缆电视、安全防范等众多的商用领域。
这些应用领域的发展，方兴未艾，前景广阔。
应用的扩大，市场需求的增长，有力地促进了微波半导体器件及微波集成电路品种的发展和性能的提高。
微波半导体器件及微波集成电路的生产，也从多品种、小批量的小规模方式，迅速向集约化、大规模方式发展。
近年来，国外利用微波频段电磁波的特性研制生产了大量用於非电参量的检测和无损伤探测方面的微波传感器，工作十分引人注目。
微波传感器具有不接触、无损伤、连续、宴时、远距离、无毒害、不污染环境、易於维护、成本较低等一系列优点，在许多场台十分有用。
长期以来，传感器的电检测技术基本上局限於低频和光频两个频段并从集总电路参数和电压、电流的观点来研究各种传感器的性能，很少使用它们之间的微波频段并从电磁波的角度来研究传感器本文的目的在於引起人们对微波传感器这一新兴领域的重视。
我们相信，随着这一领域的开拓和发展，不仅为传感器增加了新的分支和新的品种，而且也为微波半导体器件和微波集成电路开辟了新的应用前景。
1.微波概述微波是波长为1 mm～1 m的电磁波，可以细分为三个波段：分米波、厘米波、毫米波。
微波既具有电磁波的性质，又不同于普通无线电波和光波的性质，是一种相对波长较长的电磁波。
微波具有下列特点：①定向辐射的装置容易制造；②遇到各种障碍物易于反射；③绕射能力差；④传输特性好，传输过程中受烟雾、火焰、灰尘、强光的影响很小；⑤介质对微波的吸收与介质的介电常数成比例，水对微波的吸收作用最强。
2.微波传感器的原理和组成微波传感器的测量原理及分类微波传感器是利用微波特性来检测某些物理量的器件或装置。
由发射天线发出微波，此波遇到被测物体时将被吸收或反射，使微波功率发生变化。
若利用接收天线，接收到通过被测物体或由被测物体反射回来的微波，并将它转换为电信号，再经过信号调理电路，即可以显示出被测量，实现了微波检测。
根据微波传感器的原理，微波传感器可以分为反射式和遮断式两类。
反射式微波传感器反射式微波传感器是通过检测被测物反射回来的微波功率或经过的时间间隔来测量被测量的。
通常它可以测量物体的位置、位移、厚度等参数。
遮断式微波传感器遮断式微波传感器是通过检测接收天线收到的微波功率大小来判断发射天线与接收天线之间有无被测物体或被测物体的厚度、含水量等参数的。
微波传感器的组成微波传感器通常由微波发射器（即微波振荡器）、微波天线及微波检测器三部分组成。
微波振荡器及微波天线微波振荡器是产生微波的装置。
由于微波波长很短，即频率很高（300 MHz～300 GHz），要求振荡回路中具有非常微小的电感与电容，因此不能用普通的电子管与晶体管构成微波振荡器。
构成微波振荡器的器件有调速管、磁控管或某些固态器件，小型微波振荡器也可以采用体效应管。
由微波振荡器产生的振荡信号需要用波导管（管长为10 cm以上，可用同轴电缆）传输，并通过天线发射出去。
为了使发射的微波具有尖锐的方向性，天线要具有特殊的结构。
常用的天线如图1所示，其中有喇叭形天线（图（a）、（b））、抛物面天线（图（c）、（d））、介质天线与隙缝天线等。
喇叭形天线结构简单，制造方便，可以看作是波导管的延续。
喇叭形天线在波导管与空间之间起匹配作用，可以获得最大能量输出。
抛物面天线使微波发射方向性得到改善。
图1 常用的微波天线(a) 喇叭天线; (b) 圆锥形喇叭天线;(c) 旋转抛物面天线; (d) 抛物柱面天线(a)(b)(c)(d)作为空间的微小电场变动而传播，所以使用电流-电压特性呈现非线性的电子元件作为探测它的敏感探头。
与其它传感器相比， 敏感探头在其工作频率范围内必须有足够快的响应速度。
作为非线性的电子元件，在几兆赫以下的频率通常可用半导体PN 结，而对于频率比较高的可使用肖特基结。
在灵敏度特性要求特别高的情况下可使用超导材料的约瑟夫逊结检测器、SIS 检测器等超导隧道结元件，而在接近光的频率区域可使用由金属-氧化物-金属构成的隧道结元件。
微波的检测方法有两种，一种是将微波变化为电流的视频变化方式，另一种是与本机振荡器并用而变化为频率比微波低的外差法。
微波检测器性能参数有： 频率范围、 灵敏度-波长特性、 检测面积、FOV（视角）、输入耦合率、电压灵敏度、 输出阻抗、 响应时间常数、 噪声特性、极化灵敏度、工作温度、可靠性、 温度特性、 耐环境性等。
传感器的特点微波传感器作为一种新型的非接触传感器具有如下特点：① 有极宽的频谱（波长= mm ——）可供选用，可根据被测对象的特点选择不同的测量频率； ② 在烟雾、粉尘、水汽、化学气氛以及高、 低温环境中对检测信号的传播影响极小，因此可以在恶劣环境下工作；③ 时间常数小，反应速度快，可以进行动态检测与实时处理，便于自动控制； ④ 测量信号本身就是电信号，无须进行非电量的转换，从而简化了传感器与微处理器间的接口，便于实现遥测和遥控；⑤ 微波无显著辐射公害。
微波传感器存在的主要问题是零点漂移和标定尚未得到很好的解决。
其次， 使用时外界环境因素影响较多，如温度、气压、取样位置等。
3.微波传感器的应用微波发射天线Sd 微波接收天线图2 微波液位计 微波湿度传感器 水分子是极性分子，常态下成偶极子形式杂乱无章地分布着。
在外电场作用下，偶极子会形成定向排列。
当微波场中有水分子时，偶极子受场的作用而反复取向，不断从电场中得到能量（储能），又不断释放能量（放能），前者表现为微波信号的相移，后者表现为微波衰减。
这个特性可用水分子自身介电常数ε来表征， 即ε=ε′+αε″ （公式1）式中：ε′——储能的度量；ε″——衰减的度量；α——常数。
ε′与ε″不仅与材料有关，还与测试信号频率有关, 所以极性分子均有此特性。
一般干燥的物体，如木材、皮革、谷物、 纸张、 塑料等，其ε′在1～5范围内， 而水的ε′则高达64， 因此如果材料中含有少量水分子时，其复合ε′将显著上升， ε″也有类似性质。
使用微波传感器，测量干燥物体与含一定水分的潮湿物体所引起的微波信号的相移与衰减量， 就可以换算出物体的含水量。
图3给出了测量酒精含水量的仪器框图，图中，MS 产生的微波功率经分功率器分成两路，再经衰减器A1、A2分别注入到两个完全相同的转换器T1、T2中。
其中，T1放置无水酒精， T2放置被测样品。
相位与衰减测定仪（PT 、AT ）分别反复接通两电路（T1和T2）输出，自动记录与显示它们之间的相位差与衰减差， 从而确定样品酒精的含水量。
T 1A 1T 2A 2MSP T AT DD图3 酒精含水量测量仪框图 微波测厚仪微波测厚仪是利用微波在传播过程中遇到被测物体金属表面被反射，且反射波的波长与速度都不变的特性进行测厚的。
微波测厚仪原理如图4所示，在被测金属物体上下两表面各安装一个终端器。
微波信号源发出的微波，经过环行器A 、 上传输波导管传输到上终端器，由上终端器发射到被测物体上表面上，微波在被测物体上表面全反射后又回到上终端器，再经过传输导管、环行器A 、下传输波导管传输到下终端器。
由下终端器发射到被测物体下表面的微波，经全反射后又回到下终端器，再经过传输导管回到环行器A 。
因此被测物体的厚度与微波传输过程中的行程长度有密切关系，当被测物体厚度增加时， 微波传输的行程长度便减小。
图 4 微波测厚仪原理图 一般情况下，微波传输的行程长度的变化非常微小。
为了精确地测量出这一微小变化，通常采用微波自动平衡电桥法， 前面讨论的微波传输行程作为测量臂，而完全模拟测量臂微波的传输行程设置一个参考臂（图11-4右部）。
