互感的研究实验报告
互感的研究实验报告篇一：互感耦合电路实验报告用示波器研究互感耦合电路的特性工程物理系工物22 方侨光2002012041实验原理互感耦合电路及其原边回路的等效电路如下图所示：原副边回路的微分方程如下：di1di-M2 dtdtdidi-M1+L22+R2i2=0dtdtu1=R1i1+L1设原边电流为：i1=I1msinwt从微分方程组求u1的稳态解可得：u1=I1msinwt+wI1mcoswt式中M2w2R2M2w2L2，DL1=2 DR1=222R2+w2L2R+wL222即副边回路对原边的影响可等效为原边电阻增加DR1，同时电感减少DL1。
当R2= ，即副边开路时，DR1和DL1均为0；当w一定，且R2=wL2时，DR1达到极大值DR1maxwM2=2L2实验任务1．研究副边电阻R2改变时原边等效电阻增量DR1的变化。
当sinwt=1时，有：uuR1+DR1=1t=1tR=I1muRm骣ut÷-1÷R ÷÷?uRm桫只要不断改变R2取值，并读取sinwt=1时的ut和uRm值即可。
2．研究当w一定时DL1随R2的变化关系。
当coswt=1时，有：u1’tut’L1-DL1==RwI1mwuRmuRm可以利用上个实验的值，这时只需要读取coswt=1时ut的值即可。
事实上，两个实验可以同时做。
实验结果上次做实验的时候有一两个数据不正确。
比如测DR1时，第一组数据uRm>ut，显然不对。
因此重做了一次。
下面是重做的结果。
1．实验原始数据及处理2．DR1和DL1实验结果与理论计算的结果比较分析：1．测DR1时，当R2比较小的时候，误差相对较大，可能和电阻箱的精度、接线电阻、接触电阻等不可忽略有关。
2．测DL1时，误差实在大得惊人了。
并且误差随R2增加而增加，不过在R2= 时，还是比较符合的。
没想明白是什么原因。
猜想也许是相对误差的计算方法的问题。
因为如果考虑的是L1-DL1的相对误差的话，结果会好很多。
DL1的误差会这么大，可能的原因就是我们不是直接测量它，而是测量一个比它大得多的量，而它只是附加在这个量上面一个比较小的量，因此准确性降低。
3．图表及DR1max的比较wM2从图中读出DR1max=，理论计算值为DR1max==，相对误差2L2为%。
下面的两个图用MATLAB绘制，曲线用leastsq函数拟合。
篇二：互感电路实验报告实验十一互感电路观测一、实验目的1、学会互感电路同名端、互感系数以及耦合系数的测定方法。
2、理解两个线圈相对位置的改变，以及用不同材料作线圈铁芯时对互感的影响。
二、原理说明1、判断互感线圈同名端的方法（1）直流法如图19-1所示，当开关S闭合瞬间，若毫安表的指针正确，则可断定“1”，“3”为同名端；指针反偏，则“1”，“4”为同名端。
（2）交流法如图19-2所示，将两个绕组N1和N2的任意两端（如2，4端）联在一起，在其中的一个绕组（如N1）两端加一个低电压，用交流电压分别测出端电压U13、U12和U34。
若U13是两个绕组端压之差，则1，3是同名端；若U13是两个绕组端压之和，则1，4是同名端。
2、两线圈互感系数M的测定。
在图19-2的N1侧施加低压交流电压U1，测出I1及U2。
根据互感电势E2M≈U20=?MI；可算得互感系数为M=U2?I13、耦合系数K的测定两个互感线圈耦合松紧的程度可用耦合系数K来表示K=M/L1L2先在N1侧加低压交流电压U1，测出N1侧开路时的电流I1；然后再在N2侧加电压U2，测出N1侧开路时的电流I2，求出各自的自感L1和L2，即可算得K值。
三、实验设备1、直流电压、毫安表；2、交流电压、电流表；3、互感线圈、铁、铝棒；4、EEL-06组件（或EEL-18）;100Ω/3W电位器，510Ω/8W线绕电阻，发光二极管。
5、滑线变阻器；200Ω/2A（自备）四、实验内容及步骤1、分别用直流法和交流法测定互感线圈的同名端。
（1）直流法实验线路如图19-3所示，将N1、N2同心式套在一起，并放入铁芯。
U1为可调直流稳压电源，调至6V，然后改变可变电阻器R（由大到小地调节），使流过N1侧的电流不超过（选用5A量程的数字电流表），N2侧直接接入2mA量程的毫安表。
将铁芯迅速地拔出和插入，观察毫安表正、负读数的变化，来判定N1和N2两个线圈的同名端。
（2）交流法按图19-4接线，将小线圈N2套在线圈N2中。
N1串联电流表（选0~5A 的量程）后接至自耦调压器的输出，并在两线圈中插入铁芯。
接通电路源前，应首先检查自耦调压器是否调至零位，确认后方可接通交流电源，令自耦调压器输出一个很低的电压（约2V左右），使流过电流表的电流小于，然后用0~20V量程的交流电压表测量U13，U12,U34,判定同名端。
拆去2、4联线，并将2、3相接，重复上述步骤，判定同名端。
2、按原理说明2的步骤测出U1，I1，U2，计算出M。
3、将低压交流加在N2侧，N1开路，按步骤2测出U2，I1，U1。
4、用万用表的R×1档分别测出N1和N2线圈的电阻值R1和R2。
5、观察互感现象在图19-4的N1侧接入LED发光二极管与510Ω串联的支路。
（1）将铁芯慢慢地从两线圈中抽出和插入，观察LED亮度的变化及各电表读数的变化，记录现角。
（2）改变两线圈的相对位置，观察LED亮度的变化及仪表读数。
（3）改用铝棒代替铁棒，重复,的步骤，观察LED的亮度变化，记录现象。
五、实验注意事项1、整个实验过程中，注意流过线圈N1的电流不超过，流过线圈N2的电流不得超过1A。
2、测定同名端及其他测量数据的实验中，都应将小线圈N2套在大线圈N1中，并行插入铁芯。
3、如实验室各有200Ω，2A的滑线变阻器或大功率的负载，则可接在交流实验时的N侧。
4、实验前，首先要检查自耦调压器，要保证手柄置在零位，因实验时所加的电压只有2~3V左右。
因此调节时要特别仔细，小心，要随时观察电流表的读数，不得超过规定值。
篇三：互感电路实验报告一、实验目的1、掌握测定互感线圈同名端的方法，测量单相变压器原边、副边互感系数和耦合系数2、了解两耦合线圈的互感系数和耦合系数与哪些因素有关二、实验设备l、直流电流表一块2、交流电流表一块3、交流电压表一块4、万用表一块5、交流单相变压器220V ／36 V 容量（50 V A）一台6、交流单相调压器（0V－250V）一台7、直流稳压电源一台0～～30V 一台8、安全导线若干9、单刀双位开关一个三、预习任务l、预习教科书中讲述的线圈绕组同名端的含义及辨别的方法。
2、了解实验箱和实验用的仪器仪表的功能及使用方法。
3、尝试自己动手绘制电路图。
四、实验原理说明判别耦合线圈的同名端在理论分析和实际中具有重要意义。
例如：电动机、变压器的各项绕组、LC振荡电路中的振荡线圈都要根据同名端进行联接。
实际中对于具有耦合关系的线圈若其绕向和相互位置无法判别时可以根据同名端的定义用实验方法加以确定。
1、直流判别法如图2-1所示，分别将互感线圈与电源E和电流表相联，当开关闭合瞬间，根据互感原理，在L2两端产生一个互感电动势电表指针会偏转。
若指针正向摆动，则E正极与直流电流表头正极所连接一端是同名端。
图2-12、交流测试法（等效电感法）2．l 设两个耦合线圈的自感分别为Ll和L2，它们之间的互感为M。
若将两个线圈的异名端相连如图（a）所示称为正相串联，其等效电感为：图2-2若将两个线圈的同名端相连图（b）所示、则成为反向串联，其等效电感为显然等效电抗利用这种关系，在两个线圈串联方式不同时，加上相同的正弦电压，则正向串联时电流小，反向串联时电流大。
同样若流过的电流相等，则正串联时端口电压高，反向串联时端口电压低。
用电流表法如图2－2所示，将电流表串接与两个线圈，按两种不同接法与同一交流电压相接，测得电流分别为I1和I2，若I1>I2连接的两端是异名端。
若I1＜I2连接的两端是同名端。
2．2 用电压表测定，如图2－3所示，将两个线圈Ll和L2的任意两瑞（如X、x）连在一起在其中的一个线圈（如Ll）两端加一个低压交流电压，另一个线圈开路，用交流电压表分别测出UAa、UAX 和Uax。
若UAa是两个绕组端电压之差，则A、a是同名瑞：若UAa是两个绕组端电压之和，则A、x是同名端。
图2-34、测试互感系数M如图2-4所示，在L 1侧加低压交流电压U1，L2侧开路测出I1及U20，根据互感电动势可算得互感系数为。
5、耦合系数K的测定两个互感线圈耦合的松紧度可用耦合系数K来表示，如图2-4 先在Ll侧加低压交流电压UI，测出L2侧开路时的电流I1，然后再在L2侧加电压U2，测出Ll侧开路时的电流I2，求出各自的自感Ll和L2，即可以算出K值。
图2－4五、实验步骤l、同名端测定实验，以单相变压器220/36V原副边做为互感器同名端测定对象，E=，指针微安表取25mA，S用单刀开关，按直流测定法电路接线。
观察指针偏转方向判断同名端并作相应标记。
2、按图2-2连线，初、次级串联利用交流法（等效电感法）测定同名端，调压器调至180V，按交流电流表上的数值来判断同名端，并与直流法测试结果相比较。
3、利用交流电压法测定同名端，使Vll＝220V，交流电压表取400V 量程测试U12的值，判断同名端并与前面实验相比较。
4、在变压器Ll加电压U1=220V，L2加电压时U2＝36V。
5、表格自己绘制六、实验报告1、总结判定同名端的方法，说明判断意义。
2、除上述的几种判别同名端的方法外，还有没有别的判定方法，举例说明。
3、根据表格中数据，计算互感系数M和耦合系数K。
互感电路实验报告结论
竭诚为您提供优质文档/双击可除互感电路实验报告结论篇一：互感器实验报告综合性、设计性实验报告实验项目名称所属课程名称工厂供电实验日期20XX年10月31日班级电气11-14班学号05姓名刘吉希成绩电气与控制工程学院实验室一、实验目的了解电流互感器与电压互感器的接线方法。
二﹑原理说明互感器（transformer）是电流互感器与电压互感器的统称。
从基本结构和工作原理来说，互感器就是一种特殊变压器。
电流互感器（currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。
电压互感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。
（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。
（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。
同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。
而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。
（二）互感器的结构和接线方案电流互感器的基本结构和接线电流互感器的基本结构原理如图3-2-1-1所示。
它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组导体相当粗，而二次绕组匝数很多，导体很细。
工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器。
互感的研究实验报告
互感的研究实验报告
《互感的研究实验报告》
在现代社会中，人们之间的互动和交流变得越来越重要。
而互感作为一种心理
现象，对人际关系和社会交往起着重要的作用。
为了更深入地了解互感的影响，我们进行了一项研究实验。
实验中，我们邀请了一些志愿者参与，他们被分成了几组。
每组参与者都被要
求与另一组的成员进行一系列的互动和交流，包括面对面的对话、合作任务等。
在这些互动中，我们记录了他们的情绪变化、态度变化以及身体语言等方面的
数据。
通过分析这些数据，我们发现了一些有趣的结果。
首先，我们发现互感可以显
著地影响参与者的情绪。
在互动过程中，他们的情绪会逐渐趋于一致，甚至在
一些情况下会产生“情绪传染”的现象。
其次，互感还可以改变参与者的态度和
观点。
在与他人交流的过程中，他们可能会受到对方观点的影响，从而改变自
己的看法。
最后，互感还会影响参与者的身体语言和行为。
在互动中，他们可
能会模仿对方的动作、表情等，从而产生一种“共鸣”的感觉。
综合以上结果，我们可以得出结论：互感在人际关系和社会交往中扮演着重要
的角色。
通过与他人的互动和交流，我们不仅可以影响对方的情绪和态度，还
可以产生一种共鸣和情感连接。
因此，我们应该重视互感的影响，并在日常生
活中更加注重与他人的互动和交流，以促进良好的人际关系和社会和谐。

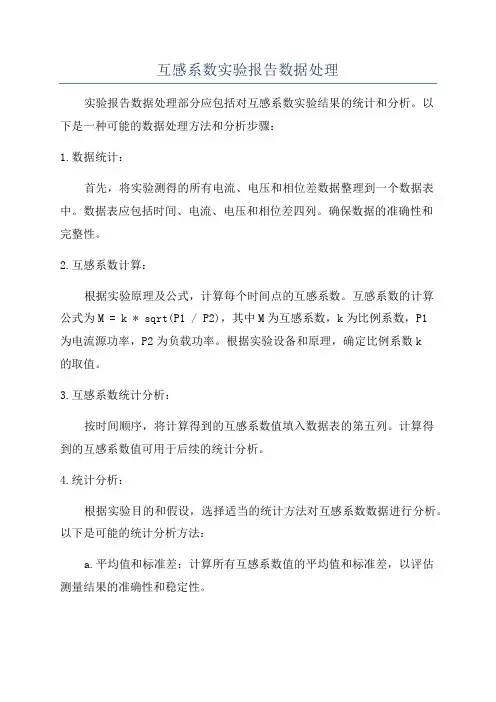

互感系数实验报告数据处理
互感系数实验报告数据处理实验报告数据处理部分应包括对互感系数实验结果的统计和分析。
以下是一种可能的数据处理方法和分析步骤：1.数据统计：首先，将实验测得的所有电流、电压和相位差数据整理到一个数据表中。
数据表应包括时间、电流、电压和相位差四列。
确保数据的准确性和完整性。
2.互感系数计算：根据实验原理及公式，计算每个时间点的互感系数。
互感系数的计算公式为M = k * sqrt(P1 / P2)，其中M为互感系数，k为比例系数，P1为电流源功率，P2为负载功率。
根据实验设备和原理，确定比例系数k的取值。
3.互感系数统计分析：按时间顺序，将计算得到的互感系数值填入数据表的第五列。
计算得到的互感系数值可用于后续的统计分析。
4.统计分析：根据实验目的和假设，选择适当的统计方法对互感系数数据进行分析。
以下是可能的统计分析方法：a.平均值和标准差：计算所有互感系数值的平均值和标准差，以评估测量结果的准确性和稳定性。
b.极差和偏差：计算互感系数值的极差（最大值和最小值之差），以评估数据的变异程度。
c.相关性分析：如果有多组数据，可采用相关性分析方法，如皮尔逊相关系数，评估不同因素对互感系数的影响程度。
d.置信区间：计算互感系数的置信区间，以确定测量结果的可靠性。
5.结果解释和讨论：6.图表制作：7.计算精度和测量误差评估：通过以上的数据处理和分析，可以客观、准确地获得互感系数实验结果，并对结果进行解释和评估。
数据处理的结果和分析将有助于验证实验假设，并为进一步的实验设计和研究提供参考。
互感电路实验
实验六互感电路实验一、实验目的1、掌握测定互感线圈同名端的方法，测量单相变压器原边、副边互感系数和耦合系数2、了解两耦合线圈的互感系数和耦合系数与哪些因素有关二、实验设备l、直流电流表一块2、交流电流表一块3、交流电压表一块4、万用表一块5、交流单相变压器220V ／36 V 容量（50 V A）一台6、交流单相调压器（0V－250V）0.5KV A 一台7、直流稳压电源一台0～～30V 一台8、安全导线若干9、单刀双位开关一个三、预习任务l、预习教科书中讲述的线圈绕组同名端的含义及辨别的方法。
2、了解实验箱和实验用的仪器仪表的功能及使用方法。
3、尝试自己动手绘制电路图。
四、实验原理说明判别耦合线圈的同名端在理论分析和实际中具有重要意义。
例如：电动机、变压器的各项绕组、LC振荡电路中的振荡线圈都要根据同名端进行联接。
实际中对于具有耦合关系的线圈若其绕向和相互位置无法判别时可以根据同名端的定义用实验方法加以确定。
1、直流判别法如图2-1所示，分别将互感线圈与电源E和电流表相联，当开关闭合瞬间，根据互感原理，在L2两端产生一个互感电动势电表指针会偏转。
若指针正向摆动，则E正极与直流电流表头正极所连接一端是同名端。
图2-12、交流测试法（等效电感法）2．l 设两个耦合线圈的自感分别为Ll和L2，它们之间的互感为M。
若将两个线圈的异名端相连如图（a）所示称为正相串联，其等效电感为：(a) 图2-2 (b)若将两个线圈的同名端相连图（b）所示、则成为反向串联，其等效电感为显然等效电抗利用这种关系，在两个线圈串联方式不同时，加上相同的正弦电压，则正向串联时电流小，反向串联时电流大。
同样若流过的电流相等，则正串联时端口电压高，反向串联时端口电压低。
用电流表法如图2－2所示，将电流表串接与两个线圈，按两种不同接法与同一交流电压相接，测得电流分别为I1和I2，若I1>I2连接的两端是异名端。
若I1＜I2连接的两端是同名端。
互感系数的测量实验报告
互感系数的测量实验报告一、实验目的：1、测量互感器的电感及互感系数2、掌握互感系数的概念及计算方法。
二、实验仪器：1、任意两只互感器（具有一定的互感系数），直流电源2、万用表、电流表、电压表、示波器、电线、万用表电路板、磁芯、螺钉等实验器材。
三、实验原理：互感系数定义为两个线圈所构成的互感器中，磁场的变化会在两个线圈中引起电动势的比值。
因此，互感系数是定义为一个线圈中激励的磁通量的一部分，在另一个线圈中诱发的磁通量的比值。
这个比值可以通过以下公式来表示：M = k√L1L2其中，M是两个线圈之间的互感系数；k是用于标准化计算的比例因子；L1和L2分别是两个线圈的电感。
四、实验过程和结果：1、将两个互感器插入万用表电路板中。
2、将一个侧面开放的磁芯插入两个互感器之间，使磁芯压紧两个互感器。
3、利用万用表和电流表测量电路中的电压和电流，并记录下来。
此时，可以通过改变磁芯的位置来改变磁通量的大小，并记录下所有的测量结果（如表1所示）。
表1磁芯位置（cm）电流（A）电压1（V）电压2（V）互感系数（k）0.0 0.0 0.0 0.0 1.01.0 0.2 0.5 0.1 0.2502.0 0.4 1.0 0.2 0.2503.0 0.6 1.5 0.3 0.2504.0 0.8 2.0 0.4 0.2505.0 1.0 2.5 0.5 0.2504、利用以上数据绘制出电流、电压和互感系数之间的图表（如图1所示）。
图1五、实验结论：1、通过使用两个互感器，可以测量出它们之间的互感系数。
2、互感系数可以通过对电流、电压和磁通量等进行测量和计算来确定。
3、通过对互感系数的有效测量和掌握，可以成功评估互感器的性质和应用。
电流互感器试验报告正式
电流互感器试验报告正式
一、实验目的
本次实验的目的是对电流互感器进行性能测试，包括准确度、线性度、短路阻抗等指标的测试，以验证其符合设计要求和国家标准。
二、实验原理
三、实验步骤
1.准备工作
根据实验需求，选择适当的电流互感器进行测试，并确保测试环境符
合要求，包括温度、湿度等。
2.准确度测试
将标称电流通过被测互感器，分别采集主回路和从回路的电压信号，
并利用准确度等级的要求，计算两者之间的误差。
3.线性度测试
在标定电流下，逐渐增加电流值，记录主回路和从回路的电压信号，
利用回归分析方法计算线性度。
4.短路阻抗测试
将电流互感器的次绕组短路，通过主回路加一定电压，测量主回路与
次回路的电压比值，计算短路阻抗。
5.其他指标测试
根据实验需要，进行其他指标测试，如耐热性能、湿热性能等。
四、实验结果与分析
经过一系列的测试，我们得到了电流互感器的准确度、线性度和短路
阻抗等性能指标。
通过对实验数据进行分析，与设计要求和国家标准进行
对比，发现电流互感器的性能符合要求，误差小于允许范围，并具有较好
的线性度和短路阻抗。
五、实验总结
本次实验对电流互感器的性能进行了全面的测试，通过分析测试结果，发现电流互感器在准确度、线性度和短路阻抗等指标方面符合设计要求和
国家标准。
本次实验为电流互感器的生产和应用提供了科学依据，有助于
确保电流互感器在实际使用中的可靠性和稳定性。
[1]电流互感器性能测试方法.国家电力公司标准.。
互感概念演示实验报告
互感概念演示实验报告互感概念演示实验报告引言：在物理学中，互感是指两个或多个线圈之间通过磁场相互作用的现象。
互感是电磁感应的基本原理之一，也是电磁能量传输的重要方式之一。
为了更好地理解互感的概念，我们进行了一系列的演示实验。
实验一：互感的基本原理在第一个实验中，我们使用了两个线圈，并将它们放置在同一平面上。
首先，我们将交流电源连接到一个线圈上，产生一个变化的电流。
然后，我们将另一个线圈放置在附近，并观察到在第二个线圈中也产生了电流。
这表明第一个线圈中的变化磁场通过互感作用传递到了第二个线圈中。
实验二：互感的影响因素在第二个实验中，我们探究了影响互感效果的因素。
我们使用了不同的线圈和电源，以改变实验条件。
首先，我们改变了线圈之间的距离，发现当距离较近时，互感效果更强。
其次，我们改变了电源的频率，发现当频率增加时，互感效果也增强。
这些结果表明，互感的强弱与线圈之间的距离和电源频率有关。
实验三：互感的应用在第三个实验中，我们探讨了互感在实际应用中的作用。
我们将两个线圈分别连接到音频播放器和扬声器上。
当我们在音频播放器中播放音乐时，扬声器中也会同时发出声音。
这是因为音频信号通过互感作用传递到了扬声器中。
这个实验说明了互感在电子设备中的重要应用，例如变压器和电感耦合放大器等。
实验四：互感的限制在第四个实验中，我们研究了互感的一些限制。
我们将一个铁芯放置在两个线圈之间，并观察到互感效果的显著增强。
这是因为铁芯可以集中磁场，增强互感效果。
然而，当我们使用非磁性材料，如塑料或木材时，互感效果显著减弱。
这表明材料的选择对互感效果有重要影响。
结论：通过以上实验，我们对互感的概念有了更深入的理解。
互感是一种通过磁场相互作用传递能量的现象。
它在电磁感应、电子设备和通信系统中起着重要的作用。
同时，我们也了解到互感效果受到线圈之间距离、电源频率和材料等因素的影响。
这些实验为我们进一步研究和应用互感提供了基础。
尽管实验过程中我们没有涉及政治或其他无关的话题，但互感作为一种物理现象，在现代科技和工程中具有广泛的应用。
互感现象的实验报告
互感现象的实验报告
《互感现象的实验报告》
实验目的：探究互感现象对人类行为的影响。
实验方法：在实验室中选取一组受试者，让他们分别观看一段情感表达丰富的视频，并记录他们的情感反应。
然后将这些受试者分成两组，一组观看另一组的情感反应视频，另一组观看自己的情感反应视频。
最后对两组受试者的情感反应进行比较和分析。
实验结果：在观看他人情感反应的受试者中，大部分人的情感反应会受到他人情感反应的影响，他们的情感表达会更加丰富和真实。
而在观看自己情感反应的受试者中，情感表达相对较为单一和保守。
实验结论：互感现象对人类行为有着明显的影响，尤其是在情感表达方面。
当人们观看他人情感反应时，他们的情感表达会受到他人情感反应的影响，表现出更加真实和丰富的情感表达。
这一现象在日常生活中也经常出现，人们在群体中的情感表达会受到群体情感的影响，进而形成情感共鸣，使情感表达更加丰富和真实。
实验意义：通过这个实验，我们可以更加深入地了解互感现象对人类行为的影响，为人类行为研究提供了新的思路和方法。
同时也提醒人们在日常生活中要注意自己的情感表达，尤其是在群体中，不要被他人情感影响而失去自我。
互感的研究实验报告
互感的研究实验报告竭诚为您提供优质文档/双击可除互感的研究实验报告篇一：互感耦合电路实验报告3.13用示波器研究互感耦合电路的特性工程物理系工物22方侨光20XX0XX041【实验原理】互感耦合电路及其原边回路的等效电路如下图所示：原副边回路的微分方程如下：di1di-m2dtdtdidi-m1+L22+R2i2=0dtdtu1=R1i1+L1设原边电流为：i1=I1msinwt从微分方程组求u1的稳态解可得：u1=(R1+DR1)I1msinwt+w(L1-DL1)I1mcoswt式中m2w2R2m2w2L2，DL1=2DR1=222R2+w2L2R+wL222即副边回路对原边的影响可等效为原边电阻增加DR1，同时电感减少DL1。
当R2=，即副边开路时，DR1和DL1均为0；当w一定，且R2=wL2时，DR1达到极大值DR1maxwm2=2L2【实验任务】1．研究副边电阻R2改变时原边等效电阻增量DR1的变化。
当sinwt=1时，有：uuR1+DR1=1t=1tR=I1muRm骣ut÷-1÷R÷÷?uRm桫只要不断改变R2取值，并读取sinwt=1时的ut和uRm 值即可。
2．研究当w一定时DL1随R2的变化关系。
当coswt=1时，有：u1tutL1-DL1==RwI1mwuRmuRm可以利用上个实验的值，这时只需要读取coswt=1时ut的值即可。
事实上，两个实验可以同时做。
【实验结果】上次做实验的时候有一两个数据不正确。
比如测DR1时，第一组数据uRm>ut，显然不对。
因此重做了一次。
下面是重做的结果。
1．实验原始数据及处理2．DR1和DL1实验结果与理论计算的结果比较分析：1．测DR1时，当R2比较小的时候，误差相对较大，可能和电阻箱的精度、接线电阻、接触电阻等不可忽略有关。
2．测DL1时，误差实在大得惊人了。
并且误差随R2增加而增加，不过在R2=时，还是比较符合的。
电流互感器试验报告
电流互感器试验报告目录1. 介绍1.1 定义1.2 功能1.3 应用领域2. 原理2.1 工作原理2.2 结构3. 实验步骤3.1 设备准备3.2 连接方法3.3 参数设置3.4 数据记录4. 结果分析4.1 实验结果4.2 数据处理5. 实验总结5.1 实验优点5.2 实验不足5.3 改进方向1. 介绍1.1 定义电流互感器是电气测量中常用的一种传感器，用于测量电路中的电流大小及方向。
1.2 功能电流互感器主要用于将高电流变换为标准信号输出，方便测量和控制电路中的电流。
1.3 应用领域电流互感器广泛应用于电力系统、电气设备、电动机、智能电网等领域。
2. 原理2.1 工作原理电流互感器通过感应电流产生的磁场，转换为标准电流信号输出，实现对电流的测量。
2.2 结构电流互感器一般由铁芯、绕组、外壳等部分组成，结构简单可靠。
3. 实验步骤3.1 设备准备准备所需的电流互感器、电流表、电源等实验设备。
3.2 连接方法按照实验指导书的要求，正确连接电流互感器与电路中的其他元件。
3.3 参数设置根据实验要求，设置电流互感器的量程和采样频率等参数。
3.4 数据记录记录实验过程中的数据，包括电流互感器输出的电流数值等。
4. 结果分析4.1 实验结果分析实验数据，得出电路中的电流大小及方向等相关信息。
4.2 数据处理对实验数据进行合理处理，消除误差，得出准确的测量结果。
5. 实验总结5.1 实验优点分析实验中的优点，如测量准确度高、操作简便等。
5.2 实验不足总结实验中存在的不足之处，如误差较大、操作过程复杂等。
5.3 改进方向提出改进实验的建议，如增加校准步骤、优化电路连接等。
